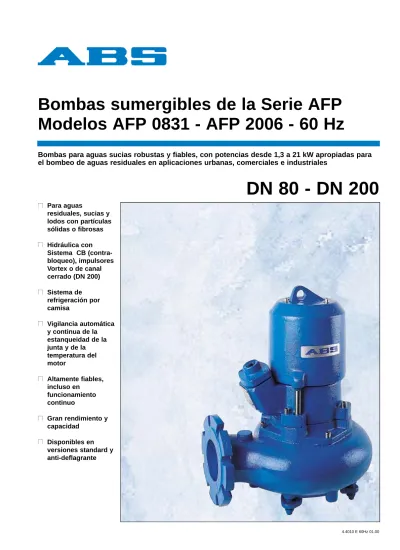

Bombas sumergibles de la Serie AFP

Modelos AFP 0831 - AFP 2006 - 60 Hz

■ Para aguas

residuales, sucias y lodos con partículas sólidas o fibrosas ■ Hidráulica con Sistema CB (contra-bloqueo), impulsores Vortex o de canal cerrado (DN 200) ■ Sistema de refrigeración por camisa ■ Vigilancia automática y continua de la estanqueidad de la junta y de la temperatura del motor ■ Altamente fiables, incluso en funcionamiento continuo ■ Gran rendimiento y capacidad ■ Disponibles en versiones standard y anti-deflagrante

Bombas para aguas sucias robustas y fiables, con potencias desde 1,3 a 21 kW apropiadas para

el bombeo de aguas residuales en aplicaciones urbanas, comerciales e industriales

(2)

Ingeniería innovadora

Satisface todas las necesidades del mercado

del tratamiento de aguas residuales urbanas

e industriales

Impulsor CB

suction Impulsor bicanal CB

Impulsor bicanal CB

Impulsor cerrado bicanal

Excelente bombeo de sólidos

Sistema Contra-Bloqueo (CB)

El sistema Contra-Bloqueo ha sido diseñado por ABS para hacer posible el bombeo de los sólidos típicos del agua residual sin problema de atascos. Este sistema se emplea en las bombas para aguas residuales de la serie AFP desde 3” hasta 6”.

El Sistema CB utiliza los efectos combinados por distintos elementos: 1. Impulsor abierto monocanal con borde del álabe en forma inclinada 2. Placa base ajustable con afilados bordes en la espiral de cizallamiento 3. Amplia zona de aspiración con bordes de desgarramiento ondulados 4. Anillo de cizallamiento dentado en la parte superior del impulsor Impulsores Vortex

Recomendados para aplicaciones especiales, entre las que se incluyen:

■Líquidos con aire o gas disuelto

■Bombeo suave de materiales delicados.

■Pequeños caudales con contenidos de sólidos fibrosos Impulsores de Canal (Cerrados)

■Para líquidos contaminados con contenidos sólidos sin tendencia a hilarse, así como para líquidos no-gaseosos similares al lodo.

■Estos impulsores ofrecen un alto rendimiento y, gracias a su gran paso de sólidos, son especialmente apropiados para el bombeo de aguas sucias.

pumping

(3)

Sistema de Vigilancia

Vigilancia de Temperatura con parada del motor por sobrecalentamiento Bimetálicos en cada fase del bobinado del estator

Sistema Electrónico Detector de Humedad

Electrodo DI en la cámara de aceite para señalización o parada del equipo Detector de Humedad (Sistema DI)

El Sistema ABS de Detección de Humedad con Electrodo se DI un basden equipo electrónico que detecto la entrada de agua en el motor o en la cámara de aceite de la bomba. Cuando esto se produce la sonda activa una luz de aviso, una alarma acústica o un sistema de telemando. Este aviso se produce con tiempo suficiente para poder reparar la bomba antes de que el agua llegue a producir daños al motor. Todos los modelos AFP incorporan una sonda en la cámara de aceite.

Sistema de Vigilancia de Temperatura (TCS)

Todas las bombas de la serie AFP se suministran con sensores de protección térmica en cada fase del estator. En el caso de que el motor sufriese un

sobrecalentamiento, estos sensores enviarían una señal al cuadro de mando para parar el motor y así evitar costosas averías.

Fiabilidad

Las inspecciones periódicas se reducen considerablemente gracias a los sistemas DI y TCS que informan fiablemente de la necesidad de realizar una inspección independientemente del número de horas de funcionamiento de los equipos. Cuando estos sistemas se activan, son capaces de desconectar el motor antes de que se produzcan daños serios en el mismo. Los cuadros de mando de ABS procesan la información de los sensores y proporcionan la máxima protección al motor.

Instalación simple y economica de unas bomba AFP CB.

(4)

AFP VORTEX (2 & 4 POLE) 200 3000 80 50 40 60 100 30 20 0.3 0.4 0.5 0.6 0.8 1 2 3 4 5 6 8 10 l/sec 1 40 30 50 20 10 H(tot) (m) 5 4 2 3 Htot (ft) (USGpm) 200 6 5 4 3 8 20 30 40 50 60 80 2000 1000 600 500 300 200 400 800 50 60 40 30 20 80 8 6 5 4 100 10 100 10 250 1032 - 4 Pole 0834 - 2 Pole 1034 - 2 Pole 0831 - 4 Pole 1031 - 4 Pole

AFP 0831 a 1533

DN 80 a DN 150

AFP Series

0831...

V

0834...

V

1031...

V

1032...

V

1034...

V

= Vortex impulsor

AFP 0831 a 1533

AFP Series

0831...

V

1031...

V

1032...

V

= Vortex impulsor 0831 - 6 Pole 1032 - 6 Pole 10 100 10 100 4 5 6 8 20 30 40 5060 80 200 3004005006008001000 2000 80 60 50 40 30 20 8 3 4 5 6 200 (USGpm) Htot (ft) 3 2 4 5 H(tot) (m) 10 20 50 30 40 1 l/sec 1 2 3 4 5 6 8 10 0.8 0.6 0.5 0.4 0.3 20 30 40 5060 80100 3000 200 AFP VORTEX (6 POLE)

1031 - 6 Pole

AFP VORTEX (2 & 4 POLOS)

(m3_/h)

(5)

AFP CB (4 Pole) 1547 1047 - 4 Pole 200 3000 80 50 40 60 100 30 20 0.3 0.4 0.50.6 0.8 1 2 3 4 5 6 8 10 l/sec 1 40 30 50 20 10 H(tot) (m) 5 4 2 3 Htot (ft) (USGpm) 200 6 5 4 3 8 20 30 40 50 60 80 2000 1000 600 500 300 200 400 800 50 60 40 30 20 80 8 6 5 4 100 10 100 10 1046 - 4 Pole 1541 - 4 Pole 1042 - 4 Pole 1041 - 4 Pole 1040 - 4 Pole 0841 - 4 Pole

AFP 0841 a 1543

DN 80 a DN 200

AFP Series

0841...

CB

1040...

CB

1041...

CB

1042...

CB

1046...

CB

1047...

CB

1541 ..

CB

1547...

CB

= Sistema Contra Bloqueo

AFP 0841 a 2006

AFP Series

0841...

CB

1040...

CB

1041...

CB

1042...

CB

1047...

CB

1541 ..

CB

1547...

CB

2006...

2C

CB=Sistema Contra Bloqueo

1C = 1 Canal Cerrado 2C = 2 Canal Cerrado AFP CB (6 Pole) 2006 - 6 Pole 200 3000 80 50 40 60 100 30 20 0.3 0.4 0.50.6 0.8 1 2 3 4 5 6 8 10 l/sec 1 40 30 50 20 10 H(tot) (m) 5 4 2 3 Htot (ft) (USGpm) 200 6 5 4 3 8 20 30 40 50 60 80 2000 1000 600 500 300 200 400 800 50 60 40 30 20 80 8 6 5 4 100 10 100 10 1040 - 6 Pole 1041 - 6 Pole 1047 - 6 Pole 0841 - 6 Pole 1042 - 6 Pole 1541 - 6 Pole 1547 - 6 Pole (m3_/h) (m3_/h)

AFP VORTEX (6 POLOS) AFP VORTEX (4 POLOS)

(6)

Características de AFP

Todos los modelos disponibles en versión anti-deflagrante FM & CSA aprobados para Clase 1 División 1, Grupos C & D.

Argolla de elevación incorporada Rodamiento superior del eje del rotor de bolas, libre de mantenimiento y con lubricación permanente

Motor en camara de aire

Entrada de cable estanca con taco para paso de cable y dispositivo anti-dobleces Doble hilera de rodamientos de bolas sobredimensionados, libres de mantenimiento y con lubricación permanente

Junta mecánica superior

Brida ANSI/DIN para instalación con tubo-guía horizontal o vertical

Impulsor abierto anti-bloqueo dinámicamente equilibrado con borde cortante

Placa base ajustable, con bordes de corte ondulados

Tornillo de ajuste de la placa base

Protección contra sobrecarga térmica por bimetálicos incorporados en cada fase del motor Bloque de rotor y eje dinámicamente equilibrado

Camisa de refrigeración opcional para

funcionamiento continuo en seco a plena carga

Estator con aislamiento Clase F, 155°C

Sellado estático de todos los anillos tóricos Sonda de vigilancia electrónica de la junta Electrodo DI Cámara de aceite

Junta mecánica inferior en carburo de silicio

La construcción robusta de las bombas ABS las convierte en la opcion ideal.

Entrada de Cable Opciona

Entrada de cable a peueba de agua y con dispositivo anti-tirones Camara de terminales sellada Disponemos de motores y materiales opcionales para facilitar al cliente la adaptación de la bomba a su aplicación. Tanto para funcionamiento continuo sumergible o en seco, ABS tiene una bomba para cada necesidad.

(7)

Una bomba

sumergible AFP

para cada

aplicación

Las bombas AFP son compactas y sumergibles con posibilidad de instalación tanto sumergida como en seco. Son ideales para funcionamiento en seco ya que pueden continuar trabajando aunque el pozo se inunde. Para este tipo de instalación se recomienda instalar la camisa de refrigeración opcional con el fin de mantener el motor refrigerado. Además, existe la posibilidad de realizar una instalación fija o transportable, y se pueden montar vertical u horizontalmente.

Existen cuatro tipos básicos de instalación de la bomba AFP, aunque también es posible diseñar sistemas de montaje adaptados a las necesidades del cliente.

•

Instalación fija sumergida:

Utilizando el Sistema de Tubo Guía patentado por ABS, se consigue introducir la bomba en el pozo deslizándola a lo largo de un tubo con un rail guía. A medida que se acerca al fondo, la bomba va

consiguiendo un alineamiento perfecto con la conexión de descarga.

•

Instalación fija en seco, horizontal:

Empleando los soportes de montaje del motor y la voluta, la bomba se atornilla a una superficie horizontal y, a su vez, las conexiones de aspiración y descarga van atornilladas a las bridas de la bomba.

•

Instalación fija en seco, vertical:

La bomba se monta sobre un pedestal vertical para funcionamiento en seco con un codo de aspiración acoplado a la brida de aspiración. La tubería de descarga va atornillada a la brida de descarga de la bomba.

•

Versión transportable:

La bomba se suministra con un pedestal y un codo de descarga para realizar la conexión a una manguera. Cuando va equipada con camisa de refrigeración (opcional), el motor de la bomba no necesita estar sumergido para conseguir su adecuada refrigeración. Las bombas portátiles son idóneas para trabajos de bypass temporales, emergencias, posibles

(8)

Datos técnicos AFP 60 Hz

Modelo N°Fases Impulsor Descarga P2 P1 RPM Intensidada: Peso sin/con de bomba Pulgadas GV Kw 230 V 460 V 575 V camisa de

refrigeración (aprox.) AFP 0831 M15/6 3 .1.2.3 3” 2.0 2.1 1180 7.4 3.7 3.0 172/198 AFP 0831 M18/4W 1 .5 3” 2.4 2.7 1780 12.1 172/198 AFP 0831 M22/4 3 .5 3” 3.0 3.0 1780 9.8 4.9 3.92 172/198 AFP 0831 M28/4W 1 .4.5 3” 3.7 4.1 1780 17.9 176/202 AFP 0831 M35/4 3 .4 3” 4.7 4.6 1780 14.2 7.1 5.7 176/202 AFP 0832 M80/2 3 .3.4 3” 10.9 9.4 1780 26.2 13.1 10.5 180/206 AFP 0834 M125/2 3 .5.6.7 3” 16.8 14.4 3480 42.4 21.2 1.7 210/227 AFP 0841 M15/6 3 .1.2.3.4 3” 2.0 2.1 1180 7.4 3.7 3.0 172/198 AFP 0841 M18/4W 1 .2.3.4 3” 2.4 2.7 1780 12.1 172/198 AFP 0841 M22/4 3 .2.3.4 3” 3.0 3.0 1780 9.8 4.9 3.9 172/198 AFP 0841 M28/4W 1 .1 3” 3.7 4.1 1780 17.9 176/202 AFP 0841 M35/4 3 .1 3” 3.4 3.5 1780 10.8 5.4 4.3 176/202 AFP 1031 M15/6 3 .1.2.3 4” 2.0 2.1 1180 7.4 3.7 3.0 172/198 AFP 1031 M18/4W 1 .5.6 4” 2.4 2.7 1780 12.1 172/198 AFP 1031 M22/4 3 .6 4” 3.0 3.0 1780 9.8 4.9 3.9 172/198 AFP 1031 M25/4 3 .5 4” 3.4 3.5 1780 10.8 5.4 4.3 176/202 AFP 1031 M28/4 W 1 .4 4” 3.7 4.1 1780 17.9 176/202 AFP 1031 M35/4 3 .4 4” 4.7 4.6 1780 14.2 7.1 5.68 176/202 AFP 1032 M35/6 3 .1.2 4” 4.7 4.8 1180 14.8 7.4 5.92 176/202 AFP 1032 M40/4 W 1 .4 4” 5.4 5.3 1780 22.9 235/270 AFP 1032 M46/4 3 .4 4” 6.0 5.9 1780 16.8 8.4 6.72 235/270 AFP 1032 M70/4 3 .3 4” 9.4 8.4 1780 24 12 9.6 242/277 AFP 1032 M105/4 3 .1.2 4” 14.0 12.6 1780 38.8 19.4 15.5 257/293 AFP 1034 M230/2 3 .5.6.7.8.9 4” 31.3 26.5 3480 75.5 47.4 30.2 277/313 AFP 1040 M15/6 3 .1.2.3.4 4” 2.0 2.1 1180 7.4 3.7 2.96 172/198 AFP 1040 M18/4 W 1 .3.4 4” 2.4 2.7 1780 12.1 172/198 AFP 1040 M25/4 3 .2.3.4 4” 2.4 3.5 1780 10.8 5.4 4.32 176/202 AFP 1040 M28/4 W 1 .1.2 4” 3.7 4.1 1780 17.9 174/200 AFP 1040 M35/4 3 .1 4” 4.7 4.6 1780 14.2 7.1 5.68 180/206 AFP 1041 M15/6 3 .1.2.3.4 4” 2.0 2.1 1180 7.4 3.7 2.96 178/204 AFP 1041 M28/4 W 1 .3.4 4” 3.7 4.1 1780 17.9 174/200 AFP 1041 M35/4 3 .3.4 4” 4.7 4.6 1780 14.2 7.1 5.1 180/206 AFP 1042 M35/6 3 .1.2.3 4” 4.7 4.8 1180 14.8 7.4 5.9 176/202 AFP 1042 M40/4 W 1 .6 4” 5.4 5.3 1780 22.9 242/277 AFP 1042 M46/4 3 .6 4” 6.0 5.9 1780 16.8 8.4 6.7 235/270 AFP 1042 M70/4 3 .4.5 4” 9.40 8.4 1780 24 112 9.6 241/276 AFP 1046 M90/4 3 .1 4” 12.0 11.5 1780 33.2 16.6 13.3 242/277 AFP 1046 M70/4 3 .2.3 4” 9.4 8.4 1780 24 12 9.6 242/277 AFP 1046 M105/4 3 .A 4” 14.0 12.6 1780 38.8 19.4 13.5 257/293 AFP 1047 M130/4 3 .3 4” 17.5 15.2 1780 46.6 23.3 18.6 489/551 AFP 1047 M185/4 3 .2 4” 25 21.2 1780 58.8 29.4 23.5 489/551 AFP 1047 M210/4 3 .1 4” 28 24.2 1780 67.4 33.7 30 489/551 AFP 1047 M90/6 3 .1.2.3 4” 12.2 10.5 1780 59.2 18.0 15.7 479/541 AFP 1541 M40/4 W 1 .6 6” 5.4 5.3 1780 22.9 242/277 AFP 1541 M46/4 3 .6 6” 6.0 5.9 1780 16.8 18.4 6.7 235/270 AFP 1541 M70/4 3 .4.5 6” 9.4 8.4 1780 24 12 9.6 242/277 AFP 1541 M105/4 3 .1.2 6” 14.0 12.6 1780 38.8 19.4 15.5 257/293 AFP 1541 M35/6 3 .1 6” 12.2 10.5 1780 39.2 19.4 15.5 242/277 AFP 1547 M130/4 3 .3 6” 17.5 15.2 1780 46.6 23.3 18.6 500/562 AFP 1547 M185/4 3 .2 6” 25 21.2 1780 58.8 29.4 23.5 500/562 AFP 1547 M210/4 3 .1 6” 28 24.2 1780 67.4 33.7 30 500/562 AFP 1547 M90/6 3 .1.2.3 4” 12.2 10.5 1780 39.2 19.6 15.7 479/541 AFP 2006 M130/6 3 .2 8” 17 16 1180 54.2 27.1 21.7 586/648 AFP 2006 M160/6 3 .1 8” 21.5 20.4 1180 73.8 36.9 29.5 586/648

(9)

Curvas características 60 Hz.

Q[USGPM] AFP 0831 6P Q [l\s] 0 0 P [HP] 2 H[ft] 5 1 2 4 5 6 7 8 3 0.4 0.6 0.8 1.0 1.2 5 10 15 20 25 1 2 3 H[m] 0 50 100 150 200 250 300 10 15 20 2 [kW] P 0.6 1.0 1.2 1.4 1.6 M 15/6 M 15/6 M 15/6 7 AFP 0834 2P 0 5 10 15 20 0 P [HP] 2 H[ft] 5 10 15 20 25 30 35 40 45 50 8 9 10 11 12 13 20 40 60 80 100 120 140 160 5 6 7 [M] H Q [l\s] 0 50 100 150 200 250 300 Q[USGPM] 10 2 [kW] P 12 14 16 M125/2 M125/2 M125/2 0 2.5 5 7.5 10 12.5 15 17.5 20 0.2 0.4 0.6 0.8 P [HP] 2 1 2 3 4 [M] 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 5 10 15 20 H H[ft] Q [l\s] Q[USGPM]0 50 100 150 200 250 300 5 0.4 ₂ [kW]P 0.6 0.8 1.0 1.2 AFP 0841 6P M15/6 M15/6 M15/6 M15/6

(10)

Curvas características 60 Hz.

[HP] 2 P 0.5 2.5 1.5 AFP 0841 4P 0 5 10 15 20 25 30 35 40 5 10 15 20 25 30 35 40 45 0 14 12 10 8 6 4 2 1 2 3 4 0 Q[USGPM] Q [l\s] H[ft] H[M] 700 600 500 400 300 200 100 0.5 P2 [kW] 1.5 2.5 3.5 M35/4 M28/4W M22/4 M18/4W M_{22/4 M} 18/4W M_{22/4 M13/4W} H[ft] H[M] 2 [HP]P 0 Q [l\s] AFP 1031 6P 5 10 15 20 25 1 2 3 4 5 6 7 0.6 0.8 1.0 1.2 1.4 100 5 10 15 20 1 2 3 0 Q[USGPM]0 50 150 200 250 300 350 1.2 1.6 1.8 M15/6 M15/6 M15/6 0.4 2 [kW]P 2 P AFP 1032 6P 30 25 20 15 10 5 3 2.5 2 1.5 1 0 1 1 2 0 100 200 300 400 500 600 H[ft] 2 3 4 5 6 7 8 9 10 Q[USGPM] 0 Q [l\s] _H_[M] 5 10 15 20 25 30 35 40 2 3 4 M35/6 M35/6 2 [HP]P [kW]P2

(11)

Curvas características 60 Hz.

6 P2 [HP] AFP 1032 4P 0 5 4 3 2 4 6 8 10 12 16 18 20 22 24 2 10 20 30 40 50 60 70 80 14 1 2 3 4 0 Q[USGPM]0 100 200 300 400 500 600 40 35 30 25 20 15 10 5 0 H[ft] Q [l\s] _H[M] 3 [kW] 2 P 4 5 6 7 8 M105/4 M105/4 M90/4 M46/4 M40/4W 20 15 10 5 H[ft] 2 [HP] P 6 5.5 5 4.5 4 3.5 3 2.5 2 1.5 1 0.5 0 5 0 AFP 1040 6P 0.2 0.4 0.6 0.8 1.0 10 15 20 25 30 35 500 400 300 200 0 100 Q [l\s] 1 2 3 4 Q[USGPM] H[M] 0.4 P [kW] 2 0.6 0.8 1.0 1.2 M15/6 M15/6 M15/6 M15/6 H[ft] 40 45 35 25 30 20 10 15 5 12 AFP 1040 4P 40 35 30 20 15 10 25 5 0 2 3 1 [HP] 2 P 6 1 0 2 4 6 8 10 12 14 2 3 4 0 100 200 300 400 500 600 700 Q[USGPM] Q [l\s] _H_[M] 1 P2 [kW] 2 3 4 M25/4 M28/4W M25/4 M18/4W M25/4 M18/4W M35/4 M28/4W

H = Altura Q = Caudal P2= Potencia en eje motor Curvas según instituto hidráulico. Soliciten curvas para 50 Hz.

P

Q

5 (211) M230/2 6 (201_{) M} 230_/2 7 _{(191) M230/2} 8 _{(181) M230/2} 9_{(171) M230/2}

H

P

2[kW] [l/s] [USGPM] 10 10 20 30 40 50 60 2 4 6 8 12 16 14 18 22 26 24 28 32 36 34 38 42 46 44 48 52 56 54 58 62 64 12 14 16 18 20 22 24 0 10 20 40 30 70 80 60 50 130 140 160 150 110 120 100 90 210 190 200 180 170 [ft] [m] 2[Hp] 15 20 25 30 40 30 20 10 0 600 500 400 300 200 100 0 AFP 1034 2P

(12)

Curvas características 60 Hz.

P2 [HP] 1 3 2 AFP 1041 4P 5 15 10 20 30 25 35 45 40 3 4 2 4 6 8 10 12 14 0 Q[USGPM]0 100 200 300 400 500 600 700 Q [l\s] H[ft] 35 40 30 20 25 10 15 5 0 [M] H 1 [kW] 2 P 2 3 4 M35/4 M28/4W M35/4 M28/4W 3 4 [HP]P 2 3 5 0 8 4 12 AFP 1042 4P 16 20 2 10 18 6 14 6 5 10 15 20 25 30 35 40 45 50 55 60 65 4 5 6 0 900 800 700 600 500 400 300 200 100 0 Q[USGPM] H[ft] H[M] 60 50 40 30 20 10 0 Q [l\s] 5 2 P [kW] 6 7 8 9 M70/4 M70/4 M46/4 M40/4W

H = Altura Q = Caudal P2= Potencia en eje motor Curvas según instituto hidráulico. Soliciten curvas para 50 Hz.

P [HP] 2 AFP 1041 6P 0 5 10 15 20 25 30 35 40 1.5 1 0.5 2 3 4 100 0 200 300 400 500 600 0 30 25 20 15 10 5 Q[USGPM] H[ft] Q [l\s] H[M] 1 1 2 3 4 5 6 7 8 9 10 1 2 [kW]P 1.5 2 M15/6 M15/6 M15/6 M 15/6

(13)

P2 [HP] 0 AFP 1046 4P H[ft] 0 5 10 15 20 25 30 4 5 6 7 8 9 10 10 20 30 40 50 60 10 20 30 40 50 60 70 80 90 A 1 2 3 1000 900 800 700 600 500 400 300 200 100 0 Q[USGPM] Q [l\s] _H_[M] 6 [kW] 2 P 8 10 12 M105/4 M90/4 M70/4 M70/4

Curvas características 60 Hz.

P2 [HP] 6 8 10 12 14 18 16 [USGPM] Q 0 0 14 16 1200 32 18 20 22 24 26 28 30

AFP 1047 4P

34

H[ft]

36 M210/4 [kW]2 P [M]

H

1000 800 600 400 200 M185/4 M130/4 90 80 70 60 50 100 110 120 10 15 20 25 1 2 3 Q [l/s] 70 60 50 40 30 20 10 0

H = Altura Q = Caudal P2= Potencia en eje motor Curvas según instituto hidráulico. Soliciten curvas para 50 Hz. 15 1200 12 6 P2 [HP] 10 8 Q[USGPM] 0 5 10 600 400 200 800 1000 P [kW] 2 4 5 6 7 8 1400 9 10 0 45 30 25 20 35 40 5 60 55 50 75 65 70 4 3 2 5 10 15 20 Q [l\s] 85 80 90 0 1 40 30 10 20 50 60 70 AFP 1541 4P 25 80 30 M46/4 M40/4W M_105/4 M70/4 M70/4 M105/4

H[ft]

H

[M] [HP] 4 5 6 [USGPM] [ft] [kW] 2 [m] 0 10 20 30 40 50 60 0 5 10 15 0 3 2 1 0 2 4 6 8 100 200 300 400 500 600 700 0 2 45 40 30 35 20 25 10 15 5 [l/s] 0

Q

1 H M90/6 P H M90/6 2 M90/6 3 P Q AFP 1047 6P

(14)

Curvas características 60 Hz.

P H 1._M 35/6

Q

Q P H [kW] 2 [m] 0 1 2 3 4 5 6 7 8 9 10 11 12 2.0 2.2 2.4 2.6 2.8 3.0 [Hp] [USGPM]0 100 200 300 400 500 600 700 800 900 1000 1100 0 5 10 15 20 25 30 35 40 3.0 3.5 4.0 10 20 30 40 50 60 70 0 [l/s] 2 [ft] AFP 1541 6P P 2 3 1 M90/6 M90/6 M90/6 P H

Q

Q H [HP] 2 2[kW] [m] 45 30 25 20 15 10 5 35 40 50 55 2 4 6 8 10 12 14 16 2 4 6 8 10 3 5 7 9 6 7 5 4 3 2 1100 900 700 500 300 100 200 400 600 800 1000 1200 [USGPM] 70 60 50 40 30 20 10 0 [l/s] [ft] AFP 1547 6P

H = Altura Q = Caudal P2= Potencia en eje motor Curvas según instituto hidráulico. Soliciten curvas para 50 Hz. 6 Q [USGPM] [kW]P2 12 11 10 9 8 15 14 13 0 4

AFP 2006 6P

16 8 10 12 14 18 1 2 [HP]P2 19 17 15 13 11 9 7 5 2400 2000 1600 1200 800 400 2800 3 60 50 40 30 20 10 12 14 16 18 20 M130/6 M160/6 0 20 40 60 80 100 120 140 160 Q [l\s]

H[ft]

H

[M] P Q P 3 2 1 M130/4 M_210/4 M 185/4 [HP] 2 14 6 8 12 10 16 18 20 10 [USGPM] 0 5 30 35 20 15 25 1200 [kW] 2 1000 800 600 400 200 1400 1600 1800 10 15 20 25 70 60 50 40 30 20 80 90 110 120 100

AFP 1547 4P

0 10 20 30 40 50 60 70 80 90 100 110 Q [l\s]

H[ft]

H

[M]

(15)

(16)

ABS ofrece un programa completo

Bombas con potencia desde 1,3 a 600 kW

Agitadores sumergibles

Cuadros de Mando y Sistemas de Control

ABS fabrica bombas sumergibles para el suministro de agua y el bombeo de aguas residuales de tipo doméstico, municipal e industrial, con una gama de potencia de 1,3 a 600 kW y para caudales que van desde 2 a 15.000 m3

/h.

Nuestro programa se completa con aireadores, bombas de recirculación y bombas para aguas sucias de instalación en seco.

ABS también les ofrece agitadores sumergibles para mezcla, agitación y homogenización además de para formación de corrientes.

Las bombas y los agitadores ABS se someten a estrictas comprobaciones y alcanzan su máxima capacidad con una alta fiabilidad en el funcionamiento gracias a nuestra amplia experiencia por todo el mundo,

nuestras extensas investigaciones y los continuos programas de desarrollo de productos.

ABS suministra desde sus propias fábricas cuadros de mando y sistemas de control completos para el buen funcionamiento de las estaciones de bombeo. Además tenemos equipos estandar probados y diseños especiales para aplicaciones especificas. El programa de los equipos básicos estandar se amplía con numerosas versiones especiales:

■sistemas de control informatizados

■electrodos y sistemas de regulación de nivel electroneumáticos ■sistemas de comprobación y alarma

■impresoras para registrar los volúmenes bombeados y el tiempo de funcionamiento ■conexión de generadores de emergencia

Esto nos permite ajustarnos de manera óptima a las necesidades del usuario y asegurar un alto grado de fiabilidad en la instalación.

ABS es capaz de asesorar a sus clientes en cualquier lugar a través de una extensa red de oficinas de asesoramiento y un gran número operarios autorizados y cualificados.

Nuestro programa incluye: ■ Asesoramiento y Planificación

■ Suministro y Montaje de Estaciones de Bombeo completas ■ Servicio de Mantenimiento y Repuestos

■ Suministro y equipamiento de Talleres y Vehículos de Asistencia ■ Enseñanza a personal especializado

■ Servicio de Alquiler Asesoramiento y Servicio
