[ 5 ] PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 5 ]

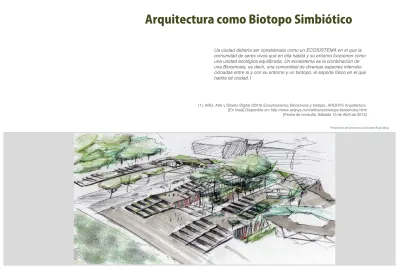

Arquitectura como Biotopo Simbiótico
Perspectiva del proyecto por Dorotea Rojas Maya
[1]. ARQ. Arte y Diseño Digital (2010) Ecourbanismo; Biocenosis y biotopo. ARQHYS Arquitectura [En línea] Disponible en: http://www.arqhys.com/articulos/biotopo-biocenosis.html [Fecha de consulta: Sábado 13 de Abril de 2013]
Ua ciudad debería ser considerada como un ECOSISTEMA en el que la
comunidad de seres vivos que en ella habita y su entorno funcionen como
una unidad ecológica equilibrada. Un ecosistema es la combinación de
una Biocenosis, es decir, una comunidad de diversas especies
interrela-cionadas entre si y con su entorno y un biotopo, el soporte físico en el que
habita tal ciudad.1
[ 02 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 02 ]
La arquitectura como un ser vivo
Lorena Méndez- Dorotea Rojas El proyecto
En el barrio El Minuto De Dios el daño causado a la naturaleza por proyectos arquitectónicos y de infraestructura llevó a estos dos organis-mos (natural y artifical) a una competencia interespecífica que ha deteri-orado la estructura ecológica princial. Lamentablemente la naturaleza ha sufrido un impacto negativo que de no detenerse podría causar un daño irreversible que la llevaría a su exstinción. El objetivo de nuestra proyec-to es recuperar la estructura ecológica principal y reconectar los cuerpos de agua fracturados por la malla vial en pro de revertir los daños causados por la mano del hombre.
Teniendo en cuenta que la arquitectura se puede comportar como un ser vivo buscamos proyectar en función de lo natural, con el fin de lograr una correlación entre lo natural y lo artificial. Para lograr dicha correl-ación la arquitectura deberá: primero comportarse como un biotopo lo que significa servir como eje integrador y proveer condiciones favorables para la naturaleza; segundo generar una simbiosis con lo natural es decir, llegar a un mutualismo; tercero ser el xilema con los cuerpos de agua distanciados lo que significa ser un transportador de flujos; cuarto formar un co- evolución con la naturaleza es decir, lograr transfor-maciónes recíprocras entre ambos organismos y quinto, generar sinap-sis mediante el movimiento lo que significa dar la percepción de movi-miento y de estar contacto con la naturaleza esto mediante la conexión entre los cuerpos de agua y las visuales.
Finalmente estas formas de correlacionar lo natural y lo artificial permitirá que la competencia interespecífica presente en el barrio El Minuto De Dios llegue a su fin y la estructura ecológica se recupere del daño causado y se vea como un medio y no como un límite para hacer ciudad
[ 03 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 03 ]
La arquitectura como un ser vivo
Lorena Méndez- Dorotea Rojas El proyecto
Alguna vez hemos oído que el ser humano debe respetar y cuidar la naturaleza, elemento fundamental y de gran valor para la vida. Pero en contra de esas teorías las ciudades crecen sin el debido control y de manera acelerada llegando a intervenir áreas de gran valor ambiental. Cabe resaltar que el ser humano es consciente de sus actos y de manera apresurada y desmedida se ha encargado de acabar con ecosistemas sin reparo alguno. Estos actos desmedidos y apresurados nos hacen reflexionar sobre cómo estamos haciendo ciudad y cuáles son los parámetros con que se define dónde y cómo se ha de intervenir.
Entendiendo el problema, la propuesta arquitectónica que se plantea para el barrio es un complejo deportivo que a nivel proyectual y concep-tual parte de cinco tópicos generativos que buscan acabar con la com-petencia interespecífica que hay entre lo natural y lo construido.
En el barrio El Minuto De Dios el daño causado a la naturaleza por proyectos arquitectónicos y de infraestructura llevó a estos dos organis-mos (natural y artifical) a una competencia interespecífica que ha deteri-orado la estructura ecológica principal. Lamentablemente la naturaleza ha sufrido un impacto negativo que de no detenerse podría ser irrevers-ible al punto de llevarlo a su extinción.
El objetivo de nuestro proyecto es recuperar la estructura ecológica principal y reconectar los cuerpos de agua que fueron fracturados en pro de revertir los daños causados por la mano del hombre. Teniendo en cuenta que la arquitectura se puede comportar como un ser vivo busca-mos proyectar en función de lo natural, con el fin de lograr una correl-ación entre lo natural y lo artificial. Para lograr dicha correlcorrel-ación la
LOS LUGARES: MINUTO DE DIOS [ 9 ]
[ 04 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 04 ]
Complejo Deportivo
Lorena Méndez- Dorotea Rojas
Arquitectura como Biotopo Arquitectura en simbiosis con la naturaleza
Perspectiva del proyecto por Lorena Méndez Robayo
La RAE Real Academia de la Lengua Española define el BIOTOPO como un territorio o espacio vital constituido por todas las condiciones físicoquímicas del suelo, agua y atmósfera, adecuadas para que en él se desarrollen seres vivos. En nuestro proyecto buscamos que la arquitec-tura funcione como un biotopo logrando un estado ideal, es decir, que logre acabar con la competencia interespecífica entre lo natural y lo construido. Por lo tanto, la arquitectura debe entenderse como la forma de proveer condiciones ambientales que permitan la existencia de espa-cios vitales, donde convergen tanto la naturaleza como el artificio humano. En síntesis, la arquitectura no debe estar aislada, por el contrario debe conectarse con los lugares circundantes sin que ello conlleve a la afectación de la naturaleza.
La RAE Real Academia de la Lengua Española define Simbiosis como: Asociación de organismos de diferentes especies, animales o vegetales, en la que ambos asociados o simbiontes sacan provecho de la vida en común. En el proyecto se busca que lo construido y lo natural generen una simbiosis logrando un mutualismo que permita que ambas partes se vean beneficiadas por dicha relación. Por lo tanto, este nexo logra que lo inerte proteja a lo natural de agentes externos creando una conexión indisoluble. Dicho de otro modo, la simbiosis es la conciliación de lo construido con la naturaleza.
[ 05 ] PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 05 ]
Complejo Deportivo
Lorena Méndez- Dorotea Rojas Arquitectura como xilema con lo natural Arquitectura y Naturaleza en coevolución
Plano realizado por- Dorotea Rojas Maya
TORRES. R. (2007). Fluidez. Acrílico sobre cartón. [Obra de arte]. Recuperado de http://www.artmajeur.com/en/art-gallery/ramon-castellano-de-torres/22147/fluidez/2043573
Según el diccionario de Botánica el xilema es el principal tejido conduc-tor de agua y que permite el flujo de sustancias disueltas (minerales y compuestos nitrogenados). El movimiento visto en función de las dinámicas del habitar hacen que el proyecto busque reconectar dos cuerpos distanciados por agentes externos. Su importancia y rol dentro del proyecto es fundamental para lograr crear un sistema que funcione y sea activo. Lo construido puede ser como un xilema con lo natural si éste sirve de conector entre dos entidades permitiendo así el transporte de flujos que acaban con una desconexión. En otras palabras, lo construido une las partes generando un todo que permite el tráfico de diferentes circulaciones sin interrupción.
Según la Sociedad Española de Biología Evolutiva la Coevolución se da en los casos en los que dos (o más) especies influyen mutuamente en su evolución. Así, por ejemplo, un cambio evolutivo en la forma de una planta podría afectar a la forma de un herbívoro que come la planta, la cual a su vez podría afectar a la evolución de la planta, y así sucesiva-mente. Entendiendo la importancia de la recuperación de la estructura ecológica principal es indispensable comprender que la arquitectura debe ser parte de la transformación y evolución de la naturaleza y no de su estancamiento y deterioro. El proyecto busca no sólo ser contenedor de actividades sino promover las dinámicas entre las diferentes espe-cies logrando así que la naturaleza continúe con el proceso de evolución que se ha visto estancado y retrocedido por el artificio humano, permi-tiendo responder a las necesidades de algo tan importante como la vida.
[ 06 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 06 ]
Complejo Deportivo
Lorena Méndez- Dorotea Rojas Arquitectura como sinapsis
Perspectiva realizada por- Dorotea Rojas Maya
Según Simón Brailowsky médico cirujano de la UNAM en su libro “La Sinapsis, Estructura y Función” Las sinapsis permiten a las neuronas del sistema nervioso central formar una red de circuitos neuronales, crucia-les para los procesos biológicos que subyacen bajo la percepción y el pensamiento. También son el sistema mediante el cual el sistema nervi-oso conecta y controla todos los sistemas del cuerpo. Nuestro proyecto tenía como objetivo lograr que quien habite cada espacio de este proyecto se sienta en contacto con la naturaleza, rodeado y acompaña-do por
Un espacio para la recreación y deporte que suple el déficit de equi-pamientos de este índole en la ciudad.
Finalmente estas formas de correlacionar lo natural con lo artificial permitirán que la competencia interespecífica presente en el barrio El Minuto De Dios llegue a su fin y la estructura ecológica se recupere del daño causado y se vea como un medio y no como un límite para hacer ciudad. La arquitectura se puede comportar como un ser vivo en función de lo natural, por lo tanto la interacción con este otro organismo es fundamental para lograr crear una correlación entre las partes.
La arquitectura actuando como un organismo puede remediar las reper-cusiones y regenerar la estructura ecológica principal deteriorada y fracturada por la mano del hombre.
Unidad Avanzada 2013-1
El concepto
El proyecto busca unir dos cuerpos de agua separados y olvidados por el hombre mediante tres barras que se organizan y se superponen formando una geografía artificial ( un parque en altura). Dicha geografia permite el paso de diferentes flujos de transporte no convencionales y la conex-ión entre estos dos entes naturales, activando la actividad de la zona.
Operación encaminada a la creación de un patio central que recoge las diversas actividades y genera un recorrido ceremonial al recinto.
Cuatro barras, de las cuales se sustrae una para generar el vacio que conecta con el cielo y la tierra , enmarca los cerros, se se rodea de naturaleza.
La primera barra conecta la plataforma con el proyecto, recoge a la tercera y se une con esta perpendicular que busca conectar dos entidades distanciadas mediante la cubierta transitable.
La segunda barra conecta con la tercera en su interior permitiendo los flujos y la conexión interna entre barras.
PLANIMETRÍA
PLANTA NIVEL - 4
Planimetría
.PISCINA SEMI - OLÍMPICA
.CANCHAS DE SQUASH
.APARATOS DE GIMANASIA
OLÍMPICA
.TIRO CON ARCO 30M FITA
PLANTA NIVEL + 0
Planimetría
.ACCESO ESTACIÓN DE TM
.FISIOTERAPIA
.MEZANINE CON VISTA A LA
PISCINA
.CANCHA MÚLTIPLE
PLANTA NIVEL + 4
Planimetría
.OFICINAS TRANSMILENIO
.PEANA COMPETENCIA
GIMNA-SIA OLÍMPICA.
.GIMNASIO
PLANTA NIVEL + 8
Planimetría
. INTEGRACIÓN SISTEMA SITP
.RESTAURANTE MIRADOR
SOBRE LA 80.
.SALAS DE JUEGO Y OCIO
Planimetría
PLANTA DE CUBIERTAS
. ESPACIO PÚBLICO EN ALTURA
.CUBIERTA TRANSITABLE
.CONTINUIDAD DE LA
PLATA-FORMA.
.GEOGRAFÍA ARTIFICIAL.
Diagramas de circulación en plantas
Cada barra tiene doble circulación en los extremos, lo que permite que los flujos , según la actividad no se mezclen ( zonas húmedas- zonas secas).
Los espectadores circulan por un lado y los deposrtistas circulan por el otro.
Planimetria
CORTES Y FACHADAS
FACHADA OCCIDENTAL
FACHADA SUR BARRA 1 CORTE TRANSVERSAL
RELACIÓN EDIFICIO -PARQUE INUNDABLE - HUMEDAL
Planimetria
CORTES Y FACHADAS
FACHADA NORTE BARAR 2RELACIÓN EDIFICIO -PARQUE INUNDABLE - HUMEDAL
[ 15 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 15 ]
CORTE TRANSVERSAL
[ 16 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá
Corte Fachada
Lámina colaborante
Lámina colaborante
Lámina colaborante
Lámina colaborante Placa de acero de 1" en cartabon para recibir la llegada de nodos con remaches
Membrana de PVC Ripio pelado grueso Ripio pelado fino
Tierra negra, capa vegetal Relleno de tezontle para pendiente de desagüe
Antepecho con impermeabilización
Viga principal PTR de 19 mm
Araña marca Kenetc modelo S-385
Araña marca Kenetc modelo S-385 Estructura para soportar arañas
Estructura para soportar arañas
Estructura para soportar arañas
Estructura para soportar arañas Vidrio claro de 9mm acentado en perfil de aluminio
Vidrio claro de 9mm acentado en perfil de aluminio
Viga principal PTR de 19 mm
Viga principal PTR de 19 mm
Viga principal PTR de 19 mm
Araña marca Kenetc modelo S-385 Araña marca Kenetc modelo S-385 Araña marca Kenetc modelo S-385 Araña marca Kenetc modelo S-385 Araña marca Kenetc modelo S-385 Araña marca Kenetc modelo S-385
Columna acero anclada por soldadura Columna acero anclada por soldadura Columna acero anclada por soldadura Columna acero anclada por soldadura
Angulo para sujecion de losacero Angulo para sujecion de losacero Angulo para sujecion de losacero
Perfil de aluminio Perfil de aluminio Perfil de aluminio Perfil de aluminio
Araña marca Kenetc modelo S-385
N+0
N+4
N+8
N+12
Paneles Screen Aluzinc de poliester Paneles Screen Aluzinc de poliester Paneles Screen Aluzinc de poliester
Pieza metálica de sujeción Las grandes luces de la mega estructura se vencen mediante celosias y cerchas que según el
eje ( impar o par ) se construyen, logrando que el espacio interior tenga las medidas necesar-ias y demandantes para competencnecesar-ias de nivel Nacional.
X
Estructura Formal
LOS LUGARES: MINUTO DE DIOS [ 17 ] I NIVEL : PLANTA LIBRE
II NIVEL : CERCHAS EN EJES IMPARES ALTURA CERCHAS 4MTS
III NIVEL : CERCHAS EJES PARES ALTURA CERCHAS 4MTS.
ESTRUCTURA BARRA 2 Y 3
[ 17 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá
SISMTEA ARMADO BARRA 2
El sistema estructural crea luces de 33mtsX 33mts que buscan responder a las necesidades del Complejo Deportivo teniendo en cuenta la espacialidad para escenarios de competencia. El sistema permite que el Primer Nivel sea libre de elementos estructurales, en el Segundo Nivel aparecen Cerchas habitables en los ejes impares, en el Tercer Nivel aparecen Cerchas habitables en los ejes pares, creando así un sistema combinado. Para rigidizar el sistema se hace utilización de Celosías perimetrales.
Altura Celosía: 8Mts parte baja, 12mts parte alta
Luces entre apoyos: 15mts. Grandes luces: 33mts Altra cerchas: 4mts
[ 18 ]
Estudio de Iluminancia ECOTECT
LUMINACIÓN INSTALACIONES DEPORT-IVAS CLASE I:
Competencias de más alto nivel. Competi-ciones nacionales e internacionales . Normalmente acude un gran número de espectadores y los recintos son grandes.
.voleibol 750 luxes .Natación 750 luxes .Tiro con Arco 200 luxes .Squash 750 luxes
.Gimnasia Olímpica - peana y aparatos 600-750 luxes
.ILUMINACIÓN NATURAL PARA ESPA-CIOS DEPORTIVOS NIVEL I:
750 LUXES APROX.
.RESULTADOS ECOTECT: 4000 LUX - 4200 LUX
SISTEMA CONTROL DE ILUMINACIÓN: PANELES AJUSTABLES SCREEN ALUZ-INC DE POLIESTER.
RESULTADOS ECOTECT: BARRA 1 : MAX 800 LUX BARRA 2: MAX 750 LUX Análisis de sombras en el añot
Conclusiones
El programa arquitectónico debe entenderse como una oportunidad para hacer ciudad, el bien colectivo debe primar sobre el pien privado , sólo de esta manera la ciudad podrá cobrar su valor.
[ 20 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 20 ]
Subtitulo capitulo: Kozuka Gothic Pro (H) 14/16,8 pt
Un espacio para el disfrute, el descanso y para estar en contacto tanto vertical como horizontal con la naturaleza Pie de figura - Helvetica Condensed 7,5/9 pt
[ 21 ]PROYECTOS 09 Fecha. ISSN 0123-918X. Bogotá LOS LUGARES: MINUTO DE DIOS [ 21 ]
IMÁGEN DE CIUDAD
Pensamos la arquitectura como un ser vivo donde hay un equilibrio que permite diferentes dinámicas y una mezcla de usos y actividades que nacen de la naturaleza y se vuelven arquitectura.
