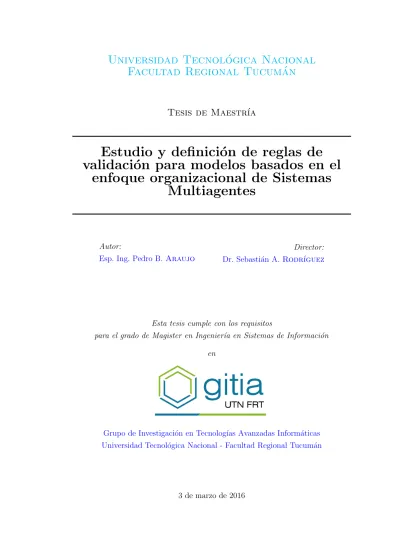

Facultad Regional Tucum´
an
Tesis de Maestr´ıa
Estudio y definici´
on de reglas de
validaci´
on para modelos basados en el
enfoque organizacional de Sistemas
Multiagentes
Autor:
Esp. Ing. Pedro B.Araujo
Director:
Dr. Sebasti´an A. Rodr´ıguez
Esta tesis cumple con los requisitos
para el grado de Magister en Ingenier´ıa en Sistemas de Informaci´on
en
Grupo de Investigaci´on en Tecnolog´ıas Avanzadas Inform´aticas
Universidad Tecnol´ogica Nacional - Facultad Regional Tucum´an
FACULTAD REGIONAL TUCUM ´AN
Abstract
Magister en Ingenier´ıa en Sistemas de Informaci´on
Estudio y definici´on de reglas de validaci´on para modelos basados en el enfoque organizacional de Sistemas Multiagentes
por Esp. Ing. Pedro B.Araujo
La Ingenier´ıa de Software Orientada a Agentes alcanz´o, en estos ´ultimos tiempos, un
notable nivel de madurez. Sin embargo, a´un carece de determinadas t´ecnicas que son
muy comunes dentro del paradigma orientado a objetos, y que permiten generar modelos
correctos que facilitan la comprensi´on y adopci´on del paradigma, como as´ı tambi´en su
implementaci´on. Los patrones de dise˜no, antipatrones, micropatrones, la adopci´on de
est´andares; son algunos de los elementos existentes en la actualidad y que, en muchas
casos, capitalizan experiencias pasadas. Es por ello que es necesario adaptar o redefinir
–debido a las diferencias de los conceptos subyacentes entre paradigmas- estas t´ecnicas
al paradigma de los Sistemas Multiagentes.
En esta Tesis de Maestr´ıa se propone el desaf´ıo de estudiar y definir reglas que
permi-tan detectar, de manera temprana, dise˜nos pobres o malos en modelos organizacionales
de Sistemas Multiagentes. Dos enfoques son explorados: El primero, es la validaci´on
sint´actica que permite eliminar de los modelos: las ambig¨uedades, inconsistencias, etc.
llevando a que los artefactos generados por el proceso de desarrollo sean conceptualmente
v´alidos y correctos. El segundo enfoque, es la detecci´on de dise˜nos pobres o malos
–de-nominados smells- que, si no son abordados adecuadamente, pueden tener consecuencias
en futuros desarrollos del sistema.
Por ´ultimo, y para validar las propuestas realizadas, se han analizado dos proyectos a las
cuales se le aplicaron las reglas definidas. A su vez, se hacen las explicaciones pertinentes
