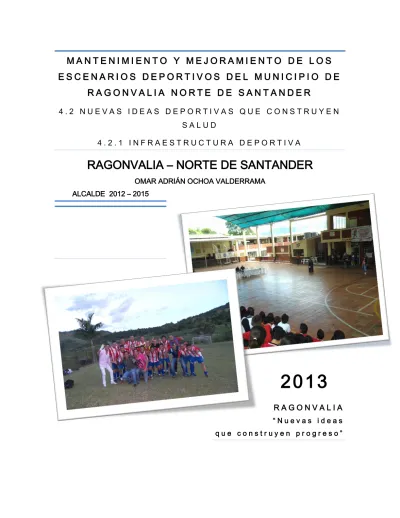

RAGONVALIA NORTE DE SANTANDER

(1)

M A N T E N I M I E N T O Y M E J O R A M I E N T O D E L O S

E S C E N A R I O S D E P O R T I V O S D E L M U N I C I P I O D E

R A G O N V A L I A N O R T E D E S A N T A N D E R

4 . 2 N U E V A S I D E A S D E P O R T I V A S Q U E C O N S T R U Y E N

S A L U D

4 . 2 . 1 I N F R A E S T R U C T U R A D E P O R T I V A

RAGONVALIA – NORTE DE SANTANDER

OMAR ADRIÁN OCHOA VALDERRAMA

ALCALDE 2012 – 2015

2013

R A G O N V A L I A

“ N u e v a s i d e a s

q u e c o n s t r u y e n p r o g r e s o ”

(2)

“NUEVAS IDEAS QUE CONSTRUYEN PROGRESO” REPÚBLICA DE COLOMBIA

DEPARTAMENTO NORTE DE SANTANDER MUNICIPIO DE RAGONVALIA ALCALDÍA BANCO DE PROYECTOS SECRETARÍA DE PLANEACIÓN

Código: GP-F-02

V.00

Fecha de Actualización 01/07/2009 Página 2 de 15

RAGONVALIA NORTE DE SANTANDER

BANCO DE PROYECTOS MUNICIPAL

FICHA MUNICIPAL PARA LA PRESENTACIÓN DE PROYECTOS INVERSIÓN

CÓDIGO

AÑO CÓDIGO

MUNICIPAL EJE ESTRATÉGICO PROGRAMA CONSECUTIVO

2013 599 4 4.2 018

RESPONSABLE DEL PROYECTO

ENTIDAD – DEPENDENCIA – ORGANIZACIÓN ALCALDÍA NIT 800099251-1 REPRESENTANTE LEGAL O RESPONSABLE

OMAR ADRIÁN OCHOA

VALDERRAMA C.C 1.094.240.317

DIRECCIÓN Casa de Gobierno Calle 6 No.

2-32 Barrio El Centro TELÉFONO

(57+7) 5869047 / (57+7) 5869155 CORREO ELECTRÓNICO [email protected] FAX 57+7) 5869087 PERSONA DE

CONTACTO CLAUDIA CABANZO BLANCO TELÉFONO 3118477469

IDENTIFICACIÓN DEL PROYECTO

NOMBRE DEL PROYECTO

MANTENIMIENTO Y MEJORAMIENTO DE LOS ESCENARIOS DEPORTIVOS DEL MUNICIPIO DE RAGONVALIA NORTE DE

SANTANDER.

PERFIL DEL PROYECTO

DESCRIPCIÓN

La adecuación y mantenimiento de los diferentes escenarios deportivos que se encuentran en el municipio, permite mejorar infraestructura para la recreación y el deporte, beneficiando a toda la población Ragonvalense. Las diferentes obran que benefician a la comunidad son la adecuación del estadio municipal Ramón González Valencia, estudios y diseños para la cancha multifuncional de la vereda la Alhambra y la adecuación y cerramiento de la cancha múltiple del barrio Centenario.

(3)

Código: GP-F-02

V.00

Fecha de Actualización 01/07/2009 Página 3 de 15 OBJETIVO

PROMOVER LA IDENTIDAD CULTURAL DE RAGONVALIA Y LA INTEGRACIÓN SOCIAL, MEDIANTE

LA MASIFICACIÓN DE LAS EXPRESIONES CULTURALES, EL DEPORTE, LA RECREACIÓN Y LA

INTEGRACIÓN FRONTERIZA.

4

EJE

ESTRATÉGICO RAGONVALIA TURÍSTICO, ACTIVO Y CULTURA 4 PROGRAMA NUEVAS IDEAS DEPORTIVAS QUE CONSTRUYEN

SALUD 4.2

SUBPROGRAMA INFRAESTRUCTURA DEPORTIVA 4.2.1

PROYECTO MANTENIMIENTO Y MEJORAMIENTO DE ESCENARIOS

DEPORTIVOS MP 4.2.1

RELACIÓN DEL PROYECTO CON EL PLAN DE DESARROLLO

DEPARTAMENTAL Código

PROGRAMA DEPORTE, RECREACIÓN, ACTIVIDAD FÍSICA Y

APROVECHAMIENTO DEL TIEMPO LIBRE 1.5 SUBPROGRAMA INFRAESTRUCTURA ADECUADA PARA LA PRACTICA

DE LOS DEPORTES Y LA RECREACIÓN 1.5.2

ANTECEDENTES

La actividad física y el deporte es un elemento integrante de la cultura en la sociedad moderna, al mismo tiempo que constituye para el individuo un medio que contribuye a mejorar la salud y a la interacción social. Es por esto, que el deporte es de suma importancia para el desarrollo personal, social, psicológico e higiénico de la población mundial.

Es por esto, que el mantenimiento de los espacios deportivos es parte fundamental en la práctica físico deportiva, tal como lo afirma Laptev Minj (1979) “…la cultura física y el deporte, estudia la interacción entre el organismo de las personas que practican la cultura física y el deporte con el medio externo, dando como resultado normas, requerimientos y medidas higiénicas dirigidas al fortalecimiento de la salud, al incremento de la capacidad de trabajo de las personas que practican cultura física y de los deportista, así como el logro por parte de estos resultados deportivos”. De esto se puede inferir, que el mantenimiento es el conjunto de conocimientos y técnicas que deben aplicar los individuos para el control de los factores que ejercen o pueden ejercer efectos en las actividades físicas, recreativas y deportivas.

De igual manera, el mantenimiento de las instalaciones deportivas, es de suma importancia, debido a que un esmerado cuidado y una atención permanente de las mismas, alargue la vida útil de ellos; además, de obtener un eficiente, eficaz y efectivo servicio de las actividades físicas, recreativas y deportivas.

(4)

Código: GP-F-02

V.00

la práctica de un deporte determinado y legalmente reconocido por el Estado colombiano por intermedio de la autoridad competente respectiva, incluyendo todas sus dependencias internas y externas, vías de ingreso y egreso aledañas a dichos escenarios.

Ragonvalia cuenta con el estadio Municipal Ramón Gonzales Valencia, el cual se encuentra ubicado en el barrio los Naranjos, es el mayor escenario deportivo dispuesto para el beneficio de la comunidad, también con un lote de 1 hectárea en la vereda la Alhambra, en el cual se desarrollara un proyecto de construcción de viviendas para damnificados, quedando disponible un área libre considerable, en la cual se tiene proyectado la construcción de un escenario deportivo que conste de cancha sintética, con gradería y batería sanitaria, para lo cual es necesario realizar los estudios y diseños para el escenario deportivo en mención.

En el casco urbano funciona la cancha multifuncional del Barrio El Centenario, con el fin de promover la práctica del deporte en la comunidad ragonvalense y así mismo dar cumplimiento a los lineamientos formulados en el plan de desarrollo, en el programa nuevas ideas deportivas que construyen salud, subprograma infraestructura deportiva.

JUSTIFICACIÓN

El municipio de Ragonvalia, busca constantemente implementar medidas para ofrecer a la comunidad los mejores espacios y condiciones para el acceso a la recreación, práctica del deporte y aprovechamiento del tiempo libre.  En este sentido, es conveniente apuntar al mejoramiento de las condiciones de los escenarios que se tienen dispuestos para ello, procurando en todo caso, generar un beneficio a toda la población mediante actividades encaminadas a brindar mejores espacios. El Plan de Desarrollo Municipal 2012-2015, en su programa 4.2.1 Infraestructura Deportiva, contempla el mantenimiento y mejoramiento de escenarios deportivos municipales como acción primordial para garantizar el ejercicio del derecho a la recreación y promover el desarrollo social por medio de alternativas participativas y pluralistas.

El estadio Municipal Ramón González Valencia posee una gradería irregular, la cual se ha ido construyendo a lo largo de los años sin ningún diseño preestablecido, lo cual se ve reflejado gradería con alturas extremas que no brindan seguridad a los visitantes, además en su mayoría se encuentra gravemente deteriorada, con losas de concreto fracturadas y una pintura casi inexistente. Por las condiciones de topográficas aledañas al estadio, este mismo presenta un problema de manejo de aguas de escorrentía, lo cual afecta la grama de la cancha de futbol. Debido a que es actualmente el único escenario deportivo existente para la práctica de fútbol en el casco urbano, se manifiesta su importancia dentro del fomento de la actividad deportiva en el municipio, también requiere de una intervención en el campo deportivo, ya que se encuentra en condiciones no aptas para la práctica del deporte, por lo cual es primordial establecer la grama natural en la cancha para ofrecer a la comunidad en general las mejores condiciones del escenario y brindar un espacio cómodo, agradable y óptimo para el desarrollo de la actividad deportiva, mediante torneos municipales, encuentros de fútbol, práctica de las escuelas de formación deportiva, entre otros.

La cancha multifuncional del barro El Centenario requiere de la realización de actividades para su adecuación, debido a la falta de un mantenimiento rutinario al escenario deportivo, este se ha deteriorado, lo cual genera mal aspecto y dificulta la práctica de las actividades deportivas.

(5)

Código: GP-F-02

V.00

Se ha identificado la necesidad de realizar la compraventa de materiales para el cerramiento en malla de la cancha multifuncional del barrio Centenario, por parte de los aprendices SENA de la tecnología en Construcción que se encuentran en la etapa productiva, como medida de protección para las viviendas vecinas y mejoramiento de las condiciones de este importante escenario deportivo que congrega a habitantes de todos los sectores del municipio.

OBJETIVO GENERAL

REALIZAR ACCIONES DE MANTENIMIENTO Y MEJORAMIENTO DE LOS DIFERENTES ESCENARIOS DEPORTIVOS DEL MUNICIPIO DE RAGONVALIA

OBJETIVOS ESPECÍFICOS

1. RECUPERAR Y ADECUAR EL ESTADIO MUNICIPAL RAMÓN GONZÁLEZ VALENCIA. 2. REALIZAR LOS ESTUDIOS Y DISEÑOS PARA LA CONSTRUCCIÓN DE LA CANCHA

MULTIFUNCIONAL VEREDA LA ALHAMBRA.

3. REALIZAR MANTENIMIENTO GENERAL A LA CANCHA MÚLTIPLE BARRIO EL CENTENARIO.

4. ADQUIRIR MATERIALES DE CONSTRUCCIÓN Y FERRETERÍA PARA LA CONSTRUCCIÓN DEL CERRAMIENTO EN MALLA DE LA CANCHA MULTIFUNCIONAL BARRIO CENTENARIO.

5. INSTALAR GRAMA NATURAL EN LA CANCHA DE FUTBOL ESTADIO MUNICIPAL RAMÓN GONZÁLEZ VALENCIA.

PERSONAS BENEFICIADAS

RANGO DE

EDAD TOTAL

CARACTERÍSTICAS DE LA POBLACIÓN

MUJER HOMBRE DISCAPACITADOS VÍCTIMAS RED UNIDOS

0 – 5 569 281 288 10 3 120 6 – 12 1310 645 665 23 14 170 13 – 17 665 315 350 12 12 150 18 – 24 584 289 295 11 12 182 25 – 60 2928 1379 1549 52 25 408 60 – 70 455 226 229 8 2 80 70 + 350 192 158 7 1 74 TOTAL 6861 3327 3534 123 69 1184

(6)

Código: GP-F-02

V.00

Fecha de Actualización 01/07/2009 Página 6 de 15 PROGRAMACIÓN ACTIVIDAD Nº

MESES RESULTADOS ESPERADOS RECUPERACIÓN Y ADECUACIÓN DEL

ESTADIO MUNICIPAL RAMÓN GONZÁLEZ VALENCIA

02 meses

6.861 RAGONVALENSES

BENEFICIADOS CON LA ADECUACIÓN DE LOS ESCENARIOS DEPORTIVOS ESTUDIOS Y DISEÑOS CANCHA

MULTIFUNCIONAL VEREDA LA ALHAMBRA

30 días

210 HABITANTES DE LA VEREDA LA ALHAMBRA BENEFICIADOS CON LA ADECUACIÓN DE LOS ESCENARIOS DEPORTIVOS

ADECUACIÓN ESCENARIO DEPORTIVO CANCHA MÚLTIPLE BARRIO EL CENTENARIO.

03 meses

482 BENEFICIARIOS CON LA ADECUACIÓN DE LOS ESCENARIOS DEPORTIVOS

COMPRAVENTA DE MATERIALES DE CONSTRUCCIÓN Y FERRETERÍA PARA LA CONSTRUCCIÓN DE CERRAMIENTO EN MALLA DE LA CANCHA MULTIFUNCIONAL BARRIO CENTENARIO.

04 días

630 BENEFICIARIOS DIRECTOS CON LA ADECUACIÓN DE LOS ESCENARIOS DEPORTIVOS

INSTALACIÓN DE GRAMA NATURAL EN LA CANCHA DE FUTBOL ESTADIO MUNICIPAL RAMÓN GONZÁLEZ VALENCIA.

20 días

6861 RAGONVALENSES

BENEFICIADOS CON LA ADECUACIÓN DE LOS ESCENARIOS DEPORTIVOS

PRESUPUESTO

ÍTEM DESCRIPCIÓN UNIDAD CANTIDAD VALOR

UNITARIO VALOR PARCIAL

1.

RECUPERACIÓN Y ADECUACIÓN DEL ESTADIO MUNICIPAL RAMÓN GONZÁLEZ VALENCIA

GLOBAL 1 $ 121.262.984 $ 121.262.984

2.

ESTUDIOS Y DISEÑOS CANCHA MULTIFUNCIONAL VEREDA LA ALHAMBRA

GLOBAL 1 $10.000.000 $10.000.000

3.

ADECUACIÓN ESCENARIO DEPORTIVO CANCHA MÚLTIPLE BARRIO EL CENTENARIO GLOBAL 1 $ 29.443.812 $ 29.443.812 4. MATERIALES DE CONSTRUCCIÓN Y FERRETERÍA PARA LA CONSTRUCCIÓN DE CERRAMIENTO EN MALLA CANCHA MULTIFUNCIONAL BARRIO CENTENARIO. GLOBAL 1 $3.016.458 $3.016.458 5.

GRAMA NATURAL EN LA CANCHA DE FUTBOL ESTADIO MUNICIPAL RAMÓN GONZÁLEZ VALENCIA.

(7)

Código: GP-F-02

V.00

Fecha de Actualización 01/07/2009 Página 7 de 15 COSTO DIRECTO $176.413.254

COSTOS INDIRECTOS (AIU – IVA – OTROS) $52.923.976

COSTO TOTAL $229.337.230

TABLA DE COFINANCIACIÓN

APORTANTE VALOR DEL APORTE PORCENTAJE

ALCALDÍA DE RAGONVALIA $229.337.230 100%

TOTAL $229.337.230 100%

CONCEPTO TÉCNICO Y FINANCIERO DE VIABILIDAD

El mantenimiento de los diferentes escenarios deportivos es indispensable para la recreación y el deporte de la población, el buen estado de los escenarios, genera un ambiente ideal y estimula la sana recreación y la actividad física, con el fin de promover la salud, la integración social y los valores que permiten la convivencia pacífica.

NOMBRE Y CARGO DEL EVALUADOR

CLAUDIA CABANZO BLANCO Secretaria De Planeación Municipal FIRMA DEL EVALUADOR

RELACIÓN DE DOCUMENTOS ANEXOS

MAPA DE RAGONVALIA – ANÁLISIS DE PRECIOS UNITARIOS – ESPECIFICACIONES TÉCNICAS

(8)

Código: GP-F-02

V.00 MAPA DE RAGONVALIA

VEREDA LA ALHAMBRA VEREDA PROGRESO VEREDA CAÑUELAL

VEREDA SANTA BARABARA VEREDA SAN MIGUEL

VEREDA AGUA LINDA

VEREDA NARANJAL

VEREDA SOMBRERITO

VEREDA SAN JOSE VEREDA TACHIRITA VEREDA BABILONIA VEREDA LA UNION VEREDA CALICHE VEREDA HONDA NORTE     VENEZUELA VILLA DEL ROSARIO

LOS PATIOS CHINACOTA HERRAN L : 7,0610 Km L : 1,0860 Km CASCO URBANO

(9)

Código: GP-F-02

V.00 ANÁLISIS DE PRECIOS UNITARIOS

1. ADECUACIÓN DEL ESTADIO MUNICIPAL RAMÓN GONZÁLEZ VALENCIA.

DESCRIPCIÓN UND CANT VLR

UNITARIO

VLR PARCIAL PRELIMINARES

LOCALIZACIÓN Y REPLANTEO M2 437,5 $ 1.794 $ 784.875 DEMOLICIÓN CONCRETO GRADERÍA EN MAL

ESTADO M3 175,7 $ 8.500 $ 493.450

MOVIMIENTO DE TIERRAS

EXCAVACIONES EN ROCA M3 18,8 $ 101.105 $ 1.900.774 EXCAVACIÓN EN MATERIAL COMÚN M3 140 $ 32.205 $ 4.508.700 RELLENOS COMPACTADOS CON BASE

GRANULAR M3 74,55 $ 68.000 $ 5.069.400 RETIRO DE ESCOMBROS M3 270 $ 15.650 $ 4.225.500

CONCRETOS GRADERÍA

CONSTRUCCIÓN LOSA EN CONCRETO DE

3000 PSI E=10CMS PARA GRADERÍA M2 237 $ 78.200 $ 18.533.400 SUMINISTRO E INSTALACIÓN DE MALLA

ELECTROSOLDADA 6 mm M2 237 $ 11.400 $ 2.701.800

OBRAS DE DRENAJE

CÁRCAMO DE CONCRETO B= 0.9 MTS H ÚTIL

= 0.5 MTS CONCRETO DE 3000 PSI ML 105 $ 245.800 $ 25.809.000 ACERO DE REFUERZO KG 4485 $ 4.670 $ 20.944.950 PINTURA TIPO CORAZA PARA GRADERÍA M2 400 $ 12.000 $ 4.800.000

REJILLA METÁLICA EN ÁNGULO DE 2" ML 105 $ 280.000 $ 29.400.000 CONSTRUCCIÓN TANQUILLA DE INSPECCIÓN

90X90X0,8MTS UND 4 $ 244.000 S 976.000 ASEO GENERAL GLOB 1 $ 115.135 $ 115.135

Costo Directo $ 121.262.984

2. ESTUDIOS Y DISEÑOS PARA LA CONSTRUCCIÓN DE LA CANCHA MULTIFUNCIONAL

VEREDA LA ALHAMBRA.

DESCRIPCIÓN UNIDAD CANTIDAD VALOR

UNITARIO

VALOR TOTAL

TOPOGRAFÍA (Altimetría, planimetría) Lote proyectado para

Polideportivo, área: 1200 m2, incluye entrega de planos topográficos con carteras en físico

(10)

Código: GP-F-02

V.00

Fecha de Actualización 01/07/2009 Página 10 de 15 y magnético

Estudio de suelos lote proyectado, mínimo 5 apiques, profundidad mínimo 2 metros, en medio físico y

magnético

UND UND $2.500.000 $2.500.000 Diseño arquitectónico, incluye

planos de localización y arquitectónico en medio físico y

magnético

UND UND $6.000.000 $6.000.000 Presupuesto general de obra y

Análisis de precios unitarios UND UND $700.000 $700.000

TOTAL $10.000.000

3. MANTENIMIENTO GENERAL A LA CANCHA MULTIPLE BARRIO EL CENTENARIO.

DESCRIPCIÓN UNIDAD CANTIDAD VALOR

UNIT

VALOR TOTAL

Localización y Replanteo m2 478 $1.794 $857.580 Demolición de Ciclópeo m3 4,5 $81.570 $367.065 Demolición manual de Cuneta mi 58 $6.650 $385.700 Excavación en Material Común m3 50 $35.206 $1.760.294

Ante piso e=7 cm m2 81,4 $43.147 $3.512.190 Pintura Cancha m2 366,6 $15.693 $5.752.871

Gaviones m3 72 $116.398 $8.380.634

Adecuación Porterías und 2 $761.303 $1.522.607 Recubrimiento en concreto

h=0,lm m2 69 $59.295 $4.091.355

Cuneta rectangular 30x40 cm mi 58 $27.058 $1.569.341 Retiro de Escombros m3 79,5 $15.650 $1.244.175

SUBTOTAL $29.443.812

4. MATERIALES DE CONSTRUCCIÓN Y FERRETERÍA PARA LA CONSTRUCCIÓN DEL

CERRAMIENTO EN MALLA DE LA CANCHA MULTIFUNCIONAL BARRIO CENTENARIO.

DESCRIPCIÓN CANTIDAD VALOR UNITARIO VALOR TOTAL

TUBO 2" CAL 2,3 MM X 6M 8 $64.655 $517.240 ÁNGULOS 1 1/2" X 3,16" X 6M 14 $36.458 $510.412 MALLA DE 2X2 MTS CAL 10 40 $22.295 $891.800

(11)

Código: GP-F-02

V.00

Fecha de Actualización 01/07/2009 Página 11 de 15 PLATINA 1/2" x 3,16 X 6M 20 $5.351 $107.020 PINTURA ESMALTE COLOR VERDE 2 $44.828 $89.656 PINTURA ESMALTE COLOR BLANCO 2 $44.828 $89.656

CEMENTO 42,5 KG 32 $21.850 $699.200

ARENA 1 $48.305 $48.305

TRITURADO 1 $63.169 $63.169

COSTO DIRECTO $3.016.458

5. GRAMA NATURAL EN LA CANCHA DE FUTBOL ESTADIO MUNICIPAL RAMÓN

GONZÁLEZ VALENCIA.

DESCRIPCIÓN CANTIDAD UNIDAD VALOR

PARCIAL SUBTOTAL REPLANTEO Y NIVELACIÓN DE LA CANCHA 5.000 M2 $340 $1.700.000 EXTENDIDA COMPONENTE ORGÁNICO 5.000 M2 $350 $1.750.000 SUMINISTRO E INSTALACIÓN DE GRAMA 5.000 M2 $1.848 $9.240.000

(12)

Código: GP-F-02

V.00 ESPECIFICACIONES TÉCNICAS

1. ADECUACIÓN DEL ESTADIO MUNICIPAL RAMÓN GONZÁLEZ VALENCIA.

REPLANTEO TRAZADO Y NIVEL

La localización, nivelación y el replanteo consiste en situar en el terreno por medio del equipo topográfico, la ubicación de estacas para definir los niveles, los alineamientos y cotas del proyecto, tomando como base las magnitudes , niveles y referencias, indicadas en los planos topográficos. EXCAVACIONES

Las excavaciones se ejecutarán de acuerdo con las líneas y pendientes que se muestran en los planos o como lo indique el Interventor. Podrán ejecutarse por métodos manuales o mecánicos de acuerdo con las normas establecidas o las indicaciones de la Interventoría. Durante el progreso del trabajo puede ser necesario o aconsejable variar las dimensiones de las excavaciones mostradas en los planos, contenidas en las especificaciones o recomendadas por la Interventoría y cualquier variación en las cantidades como resultado de esos cambios, se reconocerá al Contratista a los precios unitarios fijados en el contrato para cada uno de los ítems de excavación. Si los materiales encontrados a las cotas especificadas no son apropiadas para el apoyo de las estructuras o tuberías, o sea necesario excavar a una profundidad adicional, la excavación se llevará hasta donde lo ordene el Interventor. Cuando se emplee material de préstamo para lleno, éste será aprobado por el Interventor.

CONCRETO SIMPLE

Esta especificación se refiere a los materiales, la dosificación, el mezclado, la colaboración, el curado y las demás normas necesarias para la correcta elaboración de un concreto simple.

El cemento debe cumplir con las normas NTC 121 (segunda revisión) y NTC 321 (segunda revisión). e permite el uso de cemento fa ricados ajo las normas M 15 y M 595. normalmente se usar el cemento Portland Tipo 1.

El cemento utilizado en obra debe corresponder a aquel sobre el cual se base la dosificación de la mezcla de concreto. Si El Contratista almacena cemento de er protegerlo contra la humedad y llevar un registro detallado del periodo de almacenamiento de cada lote. er prohi ido usar en la obra el cemento que haya estado almacenado durante más de dos (2) meses o que haya fraguado parcialmente.

Los agregados para el concreto debe cumplir con la Norma NTC 174 (cuarta revisión), pero los agregados que no cumplan con esta norma y que hayan demostrado mediante ensayos que producen concretos con resistencia y durabilidad adecuadas, pueden ser utilizados cuando así lo autorice la interventoría.

El tamaño máximo nominal del agregado no debe ser mayor que:  1/5 de la dimensión menor entre los lados de las formaletas  1/3 del espesor de las losas

(13)

Código: GP-F-02

V.00

 3⁄4 del espaciamiento li re mínimo entre las barras de refuerzo

2. ESTUDIOS Y DISEÑOS PARA LA CONSTRUCCIÓN DE LA CANCHA MULTIFUNCIONAL

VEREDA LA ALHAMBRA. ESTUDIO DE SUELOS

Antes de iniciar los trabajos, el contratista debe suministrar a la INTERVENTORÍA el Estudio de Suelos del lote donde se ejecutarán los mismos. Este estudio NO tendrá pago por separado. El Estudio de Suelos debe ser elaborado por un Ingeniero Especialista en Geotecnia, de acuerdo con las Normas Colombianas de Diseño y construcción Sismo-Resistente (NSR-98), será avalado por la INTERVENTORÍA y en ningún caso se pagará independientemente. Es requisito indispensable para la iniciación de las obras.

TOPOGRAFÍA

Previo a toda faena de construcción el contratista ejecutara un levantamiento del terreno existente, abarcando todas las áreas afectadas por el proyecto, confrontándolo con el terreno. Este levantamiento se hará mediante instrumento topográfico. Cualquier diferencia en el levantamiento con los planos se registrara y resolverá por la ITO (inspección técnica de la obra) previo al inicio de las faenas. Al mismo tiempo, el contratista deberá verificar la perfecta concordancia entre los planos de arquitectura y estructura como también con los planos de instalaciones. Cualquier duda o discordancia además de las señaladas será consultada y resuelta por la ITO, con consulta a los arquitectos y especialistas de los proyectos específicos, si fuese necesario.

3. MANTENIMIENTO GENERAL A LA CANCHA MÚLTIPLE BARRIO EL CENTENARIO.

 REPLANTEO TRAZADO Y NIVEL

La localización, nivelación y el replanteo consiste en situar en el terreno por medio del equipo topográfico, la ubicación de estacas para definir los niveles, los alineamientos y cotas del proyecto, tomando como base las magnitudes, niveles y referencias, indicadas en los planos topográficos.

 EXCAVACIÓN A MANO EN MATERIAL COMÚN

Este ítem se refiere a la excavación a mano que se debe realizar para abrir el espacio en donde se depositar el cicl peo y viga de amarre, ase del muro de cerramiento y gradería.

MATERIALES Y EQUIPO. er un material com n y o conglomerado que ser removido a mano y volqueta hasta el botadero autorizado por la interventoría.

MEDIDA Y FORMA DE PAGO. La medida para cuantificar y pagar la e cavaci n, ser el metro cúbico (M3).

 CONCRETO CICLÓPEO CIMIENTOS

Este ítem se refiere al suministro e instalación de concreto ciclópeo que cumpla con las especificaciones iniciales para concreto simple con un 60% y un 40% en bolo de río, el cual ser para los cimientos de las viguetas de amarre, del muro de cerramiento y graderías.

MATERIALES Y EQUIPO. Concreto Ciclópeo.

MEDIDA Y FORMA DE PAGO La medida para cuantificar y pagar el concreto ciclópeo para cimientos ser calculando el volumen de concreto por cada cimentación de muro dentro de esta estructura, ser por metro cúbico (M3).

4. MATERIALES DE CONSTRUCCIÓN Y FERRETERÍA PARA LA CONSTRUCCIÓN DEL

(14)

Código: GP-F-02

V.00

El contratista debe hacer entrega de los materiales según las especificaciones dispuestas por la administración municipal, cumpliendo con los estándares de calidad y entrega dispuestos, se realizará un detallado análisis a los mismos, en caso de encontrar inconsistencias se realizará la devolución y en el plazo propuesto la entrega por parte del proveedor.

5. GRAMA NATURAL EN LA CANCHA DE FUTBOL ESTADIO MUNICIPAL RAMÓN

GONZÁLEZ VALENCIA.

Alcance. El Contratista deberá tener en consideración:

• Lineamientos generales y particulares. • Localización y replanteo.

• Limpieza.

• Excavación manual de zanjas.

• Estudio geotécnico con énfasis en la determinación de las propiedades hidráulicas del suelo y en la definición de recomendaciones para el adecuado control del drenaje superficial.

• Sistema de drenaje (Tipo lecho superficial filtrante o tipo espina de pescado). • Construcción de cajas de inspección.

• Construcción de conducción lateral.

• Nivelación y configuración del terreno menor que 1m.

• Compactación con pata de cabra de toda el área de la cancha. • Compactación con rodillo liso de toda el área de la cancha.

• Empradización de la superficie sobre 0,10 m de tierra negra con arena, tanto para lecho filtrante como para espina de pescado en caso que no utilice césped sintético.

• Demarcación de cancha con esmalte. • Equipos y herramientas.

• Mano de obra.

Especificación. Las canchas sobre grama natural deben tener uno de los siguientes sistemas de

drenaje:

• Drenaje con sistema espina de pescado.

• Drenaje con sistema de lecho filtrante superficial

Se deberá indicar en el formulario de cantidades de obra el tipo de drenaje que se va instalar para la cancha. La superficie de la cancha deberá empradizarse sobre una capa de tierra negra y arena de río en proporción 1:1 de 10 cm de espesor. Los demás parámetros de empradización seguirán los indicados en capítulo ambiental.     Los cuidados constructivos que se deben tener en cuenta para la construcción de canchas con grama natural, deberán ser iguales a los de la cancha en grama sintética.

(15)

Código: GP-F-02

V.00

Sistema de medida y pago. Este ítem se pagará por metro cuadrado (m²), el valor incluye todos los ítems anteriormente descritos en el alcance, como lo es la excavación, el retiro de los materiales sobrantes, la construcción del sistema de drenaje, las cajas de inspección de 60 x 60, la excavación, tendida y relleno del drenaje de recolección, la demarcación, el suministro de materiales, el movimiento interno, la mano de obra, los equipos, las herramientas y cualquier otra actividad necesaria para la correcta ejecución de esta actividad.
