SALÓN DE RECEPCIONES- OVIEDO

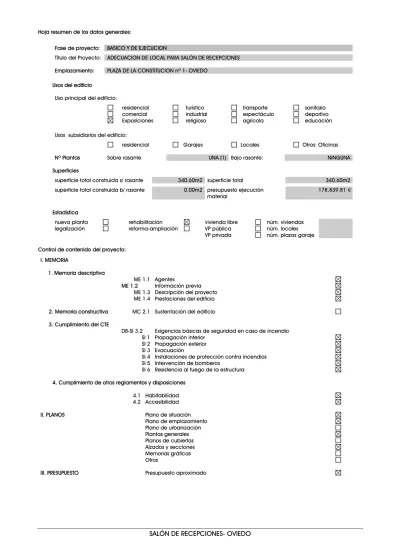

Hoja resumen de los datos generales:
Fase de proyecto: BASICO Y DE EJECUCION
Título del Proyecto: ADECUACION DE LOCAL PARA SALÓN DE RECEPCIONES
Emplazamiento:
PLAZA DE LA CONSTITUCION nº 1- OVIEDO
Usos del edificio
Uso principal del edificio:
residencial
turístico
transporte
sanitario
comercial
industrial
espectáculo
deportivo
Exposiciones
religioso
agrícola
educación
Usos subsidiarios del edificio:
residencial
Garajes
Locales
Otros: Oficinas
Nº Plantas Sobre
rasante
UNA (1) Bajo rasante:
NINGUNA
Superficies
superficie total construida s/ rasante
340.60m2 superficie total
340.60m2
superficie total construida b/ rasante
0.00m2
presupuesto ejecución
material
178.839,81 €
Estadística
nueva planta
rehabilitación
vivienda libre
núm. viviendas
legalización
reforma-ampliación
VP pública
núm. locales
VP privada
núm. plazas garaje
Control de contenido del proyecto:
I. MEMORIA
1. Memoria descriptiva
ME 1.1 Agentes
ME
1.2
Información previa
ME 1.3 Descripción del proyecto
ME 1.4 Prestaciones del edificio
2. Memoria constructiva
MC 2.1 Sustentación del edificio
3. Cumplimiento del CTE
DB-SI 3.2
Exigencias básicas de seguridad en caso de incendio
SI 1 Propagación interior
SI 2 Propagación exterior
SI 3 Evacuación
SI 4 Instalaciones de protección contra incendios
SI 5 Intervención de bomberos
SI 6 Resistencia al fuego de la estructura
4. Cumplimiento de otros reglamentos y disposiciones
4.1 Habitabilidad
4.2 Accesibilidad
II. PLANOS
Plano de situación
Plano de emplazamiento
Plano de urbanización
Plantas generales
Planos de cubiertas
Alzados y secciones
Memorias gráficas
Otros
SALÓN DE RECEPCIONES- OVIEDO
SALÓN DE RECEPCIONES- OVIEDO
Habitabilidad (Artículo 3. Requisitos básicos de la edificación. Ley 38/1999 de 5 de noviembre.
Ordenación de la Edificación. BOE núm. 266 de 6 de noviembre de 1999
1. Higiene, salud y protección del medioambiente, de tal forma que se alcancen condiciones
aceptables de salubridad y estanqueidad en el ambiente interior del edificio y que éste no
deteriore el medio ambiente en su entorno inmediato, garantizando una adecuada gestión de
toda clase de residuos.
2. Protección contra el ruido, de tal forma que el ruido percibido no ponga en peligro la salud
de las personas y les permita realizar satisfactoriamente sus actividades.
3. Ahorro de energía y aislamiento térmico, de tal forma que se consiga un uso racional de la
energía necesaria para la adecuada utilización del edificio.
4. Otros aspectos funcionales de los elementos constructivos o de las instalaciones que permitan
un uso satisfactorio del edificio.
Seguridad (Artículo 3. Requisitos básicos de la edificación. Ley 38/1999 de 5 de noviembre.
Ordenación de la Edificación. BOE núm. 266 de 6 de noviembre de 1999
1. Seguridad estructural, de tal forma que no se produzcan en el edificio, o partes del mismo,
daños que tengan su origen o afecten a la cimentación, los soportes, las vigas, los forjados, los
muros de carga u otros elementos estructurales, y que comprometan directamente la
resistencia mecánica y la estabilidad del edificio.
2. Seguridad en caso de incendio, de tal forma que los ocupantes puedan desalojar el edificio
en condiciones seguras, se pueda limitar la extensión del incendio dentro del propio edificio y
de los colindantes y se permita la actuación de los equipos de extinción y rescate.
3. Seguridad de utilización, de tal forma que el uso normal del edificio no suponga riesgo de
accidente para las personas.
Funcionalidad (Artículo 3. Requisitos básicos de la edificación. Ley 38/1999 de 5 de noviembre.
Ordenación de la Edificación. BOE núm. 266 de 6 de noviembre de 1999
1. Utilización, de tal forma que la disposición y las dimensiones de los espacios y la dotación de
las instalaciones faciliten la adecuada realización de las funciones previstas en el edificio.
2. Accesibilidad, de tal forma que se permita a las personas con movilidad y comunicación
reducidas el acceso y la circulación por el edificio en los términos previstos en su normativa
específica.
SALÓN DE RECEPCIONES- OVIEDO
1.1 Agentes
Promotor:
AYUNTAMIENTO DE OVIEDO
Arquitecto:
RIVAS RICO S.L.P. colegiado nº9122 COAA
Director de obra:
Director de la ejecución de la obra:
Otros técnicos
Instalaciones:
intervinientes Estructuras
Telecomunicaciones:
Otros 1:
Otros 2:
Otros 3:
Otros 4:
Seguridad y Salud
Autor del estudio:
RIVAS RICO S.L.P. colegiado nº9122 COAA
Coordinador durante
la elaboración del
proy.:
Coordinador durante
la ejecución de la
obra:
Otros agentes:
Constructor:
Entidad de Control de
Calidad:
Redactor del estudio
topográfico:
Redactor del estudio
geotécnico:
Otros 1:
Otros 2:
Otros 3:
Otros 4:
1.2 Información previa
Antecedentes y
condicionantes
de partida:
Se recibe por parte del promotor el encargo de la redacción de proyecto para la adecuación de
local para Salón de Recepciones. (Ayto de Oviedo - Sección de Contratación Expte. CC08/115
Emplazamiento:
PLAZA DE LA CONSTITUCION nº 1-OVIEDO
Entorno físico:
OVIEDO
Normativa
urbanística:
T. R. P .G. O. U. DE OVIEDO
(Incluido en el Catálogo Urbanístico de Concejo de Oviedo)
Ordenación
urbanística
(Incluido en el Catálogo Urbanístico de Concejo de Oviedo)
T. R .P .G. O. U. DE OVIEDO
Clasificación del
Suelo
URBANO
1.3 Descripción del proyecto
Descripción general
del edificio:
Se trata de la adecuación de gran parte de la planta baja del Edificio Consistorial al objeto
de destinarlo a Salón de Recepciones. Al ser un elemento preexistente, la actuación se limita
estrictamente al marco físico del local establecido. Exteriormente se mantiene su
configuración actual, excepto en la fachada a la calle Cimadevilla, donde se precisará
rasgar hasta el suelo tres de los huecos de ventana existentes para configurara el acceso
desde el exterior al Salón.
La presente actuación sujeta a las condiciones establecidas en la Normativa Particular del
Catálogo Urbanístico del Concejo de Oviedo, se justifica en el ANEXO sobre precedentes
históricos adjunto.
Programa de
necesidades:
El programa de necesidades propuesto se ajusta a lo establecido por el Estamento
encargante.
Uso característico del
edificio:
El uso característico del local es el de Salón de Recepciones.
SALÓN DE RECEPCIONES- OVIEDO
Relación con el
entorno:
Se mantiene la impronta actual del edificio.
Descripción de las prestaciones del edificio por requisitos básicos y en relación con las
exigencias básicas del CTE:
Son requisitos básicos, conforme a la Ley de Ordenación de la Edificación, los relativos a la
funcionalidad, seguridad y habitabilidad.
Se establecen estos requisitos con el fin de garantizar la seguridad de las personas, el
bienestar de la sociedad y la protección del medio ambiente, debiendo los edificios
proyectarse, construirse, mantenerse y conservarse de tal forma que se satisfagan estos
requisitos básicos.
Requisitos básicos relativos a la funcionalidad:
Utilización, de tal forma que la disposición y las dimensiones de los espacios y la dotación
de las instalaciones faciliten la adecuada realización de las funciones previstas en el
edificio.
1.
El local consta con todos los elementos necesarios para su óptima funcionalidad
Accesibilidad, de tal forma que se permita a las personas con movilidad y comunicación
reducidas el acceso y la circulación por el edificio en los términos previstos en su
normativa específica.
2.
El local esta diseñado para cumplir con la normativa de accesibilidad. El acceso
principal al edificio se realiza a nivel de calle. La rampa existente a lo largo del recorrido
trazado, en ningún caso exceden del 8% de pendiente.
Acceso a los servicios de telecomunicación, audiovisuales y de información de acuerdo
con lo establecido en su normativa específica.
3.
Se ha proyectado el local de tal manera, que se garanticen los servicios de
telecomunicación (conforme al D. Ley 1/1998, de 27 de Febrero sobre Infraestructuras
Comunes de Telecomunicación), así como de telefonía y audiovisuales.
Requisitos básicos relativos a la seguridad:
Seguridad estructural, de tal forma que no se produzcan en el edificio, o partes del
mismo, daños que tengan su origen o afecten a la cimentación, los soportes, las vigas, los
forjados, los muros de carga u otros elementos estructurales, y que comprometan
directamente la resistencia mecánica y la estabilidad del edificio.
1.
El proyecto no implica ninguna actuación sobre la estructura originaria, así como que las
intervenciones a realizar no afectan en ningún caso a la estructura.
Seguridad en caso de incendio, de tal forma que los ocupantes puedan desalojar el
edificio en condiciones seguras, se pueda limitar la extensión del incendio dentro del
propio edificio y de los colindantes y se permita la actuación de los equipos de extinción
y rescate.
Cumplimiento del CTE:
2.
Se cumple lo establecido en el DB SI, según se justifica en memoria particular adjunta.
Seguridad de utilización, de tal forma que el uso normal del edificio no suponga riesgo de
accidente para las personas.
3.
La configuración de los espacios, los elementos fijos y móviles que se instalan en el
edificio, se proyectan de tal manera que puedan ser usados para los fines previstos.
Requisitos básicos relativos a la habitabilidad:
Higiene, salud y protección del medio ambiente, de tal forma que se alcancen
condiciones aceptables de salubridad y estanqueidad en el ambiente interior del edificio
y que éste no deteriore el medio ambiente en su entorno inmediato, garantizando una
adecuada gestión de toda clase de residuos.
1.
Todo el local reúnen los requisitos de habitabilidad, salubridad, y funcionalidad exigidos
para este uso.
Protección contra el ruido, de tal forma que el ruido percibido no ponga en peligro la
salud de las personas y les permita realizar satisfactoriamente sus actividades.
2.
Se cumple con la norma CA-88, se adjunta ficha justificativa.
Ahorro de energía y aislamiento térmico, de tal forma que se consiga un uso racional de
la energía necesaria para la adecuada utilización del edificio.
3.
HE1
-No es de aplicación según apartado 1.1 de esta sección.
HE 2
-Según Proyecto específico
HE 3
-Según Proyecto Específico
HE 4
-No es de aplicación al no contar el local con suministro de agua caliente sanitaria.
HE 5
-No es de aplicación según apartado 1.1 de esta sección.
Cumplimiento de otras normativas específicas
Estatales:
EHE´99
Se cumple con las prescripciones de la Instrucción de hormigón
estructural y se complementan sus determinaciones con los Documentos
Básicos de Seguridad Estructural.
SALÓN DE RECEPCIONES- OVIEDO
EFHE
Se cumple con la Instrucción para el proyecto y la ejecución de forjados
unidireccionales de hormigón estructural realizados con elementos
prefabricados
CA´88
TELECOMUNICACIO
NES
R.D. Ley 1/1998, de 27 de Febrero sobre Infraestructuras Comunes de
Telecomunicación
REBT
Real Decreto 842/ 2002 de 2 de agosto de 2002, Reglamento
Electrotécnico de Baja Tensión
RITE
Reglamento de instalaciones térmicas en los edificios y sus instrucciones
técnicas complementarias.R.D.1751/1998.
Descripción de la
geometría del edificio:
La planta del local es rectangular con fachadas a Plaza de la Constitución, calle
Cimadevillla, y calle de los Huevos. Su otra fachada es una pared separadora de otros usos.
La superficie total construida es de 340.60m2
Volumen:
El volumen del local es el originario, excepto el retranqueo o
porche de acceso asimilable al espacio exterior.
Accesos:
El acceso se realiza desde la calle Cimadevilla.
Evacuación:
Posee dos salidas de evacuación; una a través del ámbito
de acceso principal desde calle, y una segunda, que
comunica interiormente la Sala con el espacio de vestíbulo
del Ayuntamiento. Según la ocupación sólo es necesaria una
salida, considerando como principal la de salida a calle.
Superficies Utiles
298.54m2
Superficie Construida
340.60m2
Superficie total construida sobre rasante
340.60m2
superficie total construida bajo rasante
0.00m2
Superficie construida total
340.60m2
Descripción general de los parámetros que determinen las previsiones técnicas a considerar en el proyecto
A. SISTEMA ESTRUCTURAL:
Cimentación:
Descripción del sistema:
El existente
Parámetros
tensión admisible del terreno
Estructura portante:
Descripción del sistema:
El existente
Parámetros
Estructura horizontal:
Descripción del sistema:
El existente
SALÓN DE RECEPCIONES- OVIEDO
B. SISTEMA ENVOLVENTE
B.1 Fachadas
Descripción el sistema:
La existente
Seguridad estructural peso propio, sobrecarga de uso, viento, sismo
Salubridad: Protección contra la humedad
Salubridad: Evacuación de aguas
Seguridad en caso de incendio
-Resistencia al fuego exigida EI 90, en proyecto , para las fachadas >EI 90
Seguridad de utilización
Cumple lo establecido en el DB SU
Aislamiento acústico
Cumple la norma CA-88
Limitación de demanda energética
Según proyecto específico
Diseño y otros
Parámetros
B.2 Cubiertas
Descripción el sistema:
No existen
B.3 Terrazas y balcones
Descripción el sistema:
No existen
B.4 Paredes interiores sobre rasante en contacto con espacios habitables
Descripción el sistema:
No existen
B.5 Paredes interiores sobre rasante en contacto con viviendas
Descripción el sistema:
No existen
B.6 Paredes interiores sobre rasante en contacto con otros usos
Descripción el sistema:
Con vestíbulo del Ayuntamiento. Tabiquería de ladrillo cerámico perforado e=14cm,
afoscado y guarnecido por ambas caras.
Seguridad estructural peso propio, sobrecarga de uso, viento, sismo
Salubridad: Protección contra la humedad
Salubridad: Evacuación de aguas
Seguridad en caso de incendio
EI 240, según anejo F, tabla F.1.
Seguridad de utilización
Cumple el DB SU
Aislamiento acústico
46dBA
Limitación de demanda energética
Según proyecto específico
Diseño y otros
Parámetros
B.7 Paredes interiores sobre rasante en contacto con espacios no habitables
Descripción el sistema:
No existen
B.8 Suelos interiores sobre rasante en contacto con espacios habitables
SALÓN DE RECEPCIONES- OVIEDO
B.9 Suelos interiores sobre rasante en contacto con viviendas
Descripción el sistema:
No existen
B.10 Suelos interiores sobre rasante en contacto con otros usos
Descripción el sistema:
Forjado unidireccional de bovedillas cerámicas, en un parte de la planta
correspondiente al sótano existente.
Seguridad estructural peso propio, sobrecarga de uso, viento, sismo
Salubridad: Protección contra la humedad
Salubridad: Evacuación de aguas
Seguridad en caso de incendio
R 120 según anejo C, apartado C.2.3.5.
Seguridad de utilización
Cumple el DB SU
Aislamiento acústico
52dBA a ruido aéreo, y 83 dBA a ruido de impacto, según anejo 3, tabla 3.7
Limitación de demanda energética
Según proyecto específico
Diseño y otros
Parámetros
B.11 Suelos interiores sobre rasante en contacto con espacios no habitables
Descripción el sistema:
No existen
B.12 Muros bajo rasante
Descripción el sistema:
No existen
B.13 Suelos exteriores bajo rasante
Descripción el sistema:
No existen
B.14 Paredes interiores bajo rasante en contacto con espacios habitables
Descripción el sistema:
No existen
B.15 Paredes interiores bajo rasante en contacto con espacios no habitables
Descripción el sistema:
No existen
B.16 Suelos interiores bajo rasante en contacto con espacios habitables
Descripción el sistema:
No existen
B.17 Suelos interiores bajo rasante en contacto con espacios no habitables
Descripción el sistema:
No existen
B.18 Medianeras
Descripción el sistema:
No existen
B.19 Espacios exteriores a la edificación
SALÓN DE RECEPCIONES- OVIEDO
C. Sistema de compartimentación:
Se definen en este apartado los elementos de cerramiento y particiones interiores. Los elementos seleccionados
cumplen con las prescripciones del Código Técnico de la Edificación, cuya justificación se desarrolla en la memoria
de proyecto de ejecución en los apartados específicos de cada Documento Básico.
Se entiende por partición interior, conforme al “Apéndice A: Terminología” del Documento Básico HE1, el elemento
constructivo del edificio que divide su interior en recintos independientes.Pueden ser verticales u horizontales.
Se describirán también en este apartado aquellos elementos de la carpintería que forman parte de las particiones
interiores (carpintería interior).
Descripción
del
sistema:
Partición
1
No existen
Parámetros
Descripción de los parámetros determinantes para la elección
de los sistemas de particiones: Ruido, Seguridad de incendio, etc
Partición
1
D. Sistema de acabados:
Relación y descripción de los acabados empleados en el edificio, así como los parámetros que determinan las
previsiones técnicas y que influyen en la elección de los mismos.
Revestimientos exteriores
Descripción del sistema:
Revestimiento
1
El existente
Parámetros que determinan las previsiones técnicas
Revestimiento
1
Revestimientos interiores
Descripción del sistema:
Revestimiento
1
Guarnecido, enfoscado y pintura
Revestimiento
2
Aplacado de madera
Parámetros que determinan las previsiones técnicas
Revestimiento
1
Solados
Descripción del sistema:
Solado 1 , sala
Pavimento cerámico
Solado 2 , acceso
Losa de granito similar al existente en calle de acceso
Solado 3, rampa
Pavimento continuo
Solado 4, dependencias
Pavimento cerámico
Parámetros que determinan las previsiones técnicas
Solado 1, sala
Clase 1
Solado 2 , acceso
Clase 2
Solado 3, rampa
Clase 2
Solado 4, dependencias
Clase 3
Cubierta
Descripción del sistema:
Cubierta
1
Ninguno
Parámetros que determinan las previsiones técnicas
Cubierta
1
Otros acabados
Descripción del sistema:
Huecos:
Vidrios
Todos los vidrios tendrán una resistencia a impacto de nivel 3 o
rotura de forma segura, si bien en algunas ventanas el desnivel
existente exige un nivel mayor, se mantiene la misma resistencia
SALÓN DE RECEPCIONES- OVIEDO
E. Sistema de acondicionamiento ambiental:
Entendido como tal, la elección de materiales y sistemas que garanticen las condiciones de higiene, salud y
protección del medioambiente, de tal forma que se alcancen condiciones aceptables de salubridad y estanqueidad
en el ambiente interior del edificio y que éste no deteriore el medio ambiente en su entorno inmediato, garantizando
una adecuada gestión de toda clase de residuos.
Las condiciones aquí descritas deberán ajustarse a los parámetros establecidos en el Documento Básico HS
(Salubridad), y en particular a los siguientes:
HS -3
Se establece un caudal de extracción para la cocina según la
tabla 2.1 y la tabla 4.1 de 160cm2, se dispone un tubo, reflejado
en plano de 20x30cm, para cumplir con este caudal.
Asimismo se exige una rejilla de admisión de 15x10cm,
solucionada mediante la colocación de un Gravent, o similar.
F. Sistema de servicios:
Se entiende por sistema de servicios el conjunto de servicios externos al edificio necesarios para el correcto
funcionamiento de éste.
Abastecimiento
de
agua
No
Evacuación de agua
No
Suministro
eléctrico
Si
Telefonía
Si
Telecomunicaciones
Si
Recogida de basura
Si
Otros
1.4 Prestaciones del edificio
Por requisitos básicos y en relación con las exigencias básicas del CTE. Se indicarán en particular las acordadas entre
promotor y proyectista que superen los umbrales establecidos en CTE.
Requisitos
básicos:
Según CTE
En
proyecto
Prestaciones según el CTE
en proyecto
Seguridad DB-SE
Seguridad
estructural
DB-SE
De tal forma que no se produzcan en el edificio, o partes del
mismo, daños que tengan su origen o afecten a la cimentación,
los soportes, las vigas, los forjados, los muros de carga u otros
elementos estructurales, y que comprometan directamente la
resistencia mecánica y la estabilidad del edificio.
DB-SI
Seguridad en
caso de
incendio
DB-SI
De tal forma que los ocupantes puedan desalojar el edificio en
condiciones seguras, se pueda limitar la extensión del incendio
dentro del propio edificio y de los colindantes y se permita la
actuación de los equipos de extinción y rescate.
DB-SU
de utilización
Seguridad
DB-SU
De tal forma que el uso normal del edificio no suponga riesgo de
accidente para las personas.
Habtabilidad DB-HS Salubridad DB-HS
Higiene, salud y protección del medioambiente, de tal forma que
se alcancen condiciones aceptables de salubridad y
estanqueidad en el ambiente interior del edificio y que éste no
deteriore el medio ambiente en su entorno inmediato,
garantizando una adecuada gestión de toda clase de residuos.
DB-HR
Protección
frente al
ruido
DB-HR
De tal forma que el ruido percibido no ponga en peligro la salud
de las personas y les permita realizar satisfactoriamente sus
actividades.
DB-HE
Ahorro de
energía y
aislamiento
térmico
DB-HE
De tal forma que se consiga un uso racional de la energía
necesaria para la adecuada utilización del edificio.
Cumple con la UNE EN ISO 13 370 : 1999 “Prestaciones térmicas de
edificios. Transmisión de calor por el terreno. Métodos de cálculo”.
Otros aspectos funcionales de los elementos constructivos o de las
instalaciones que permitan un uso satisfactorio del edificio
Funcionali-dad
Utilización
ME / MC
SALÓN DE RECEPCIONES- OVIEDO
Accesibilida
d
De tal forma que se permita a las personas con movilidad y
comunicación reducidas el acceso y la circulación por el edificio
en los términos previstos en su normativa específica.
Acceso a los
servicios
De telecomunicación audiovisuales y de información de acuerdo
con lo establecido en su normativa específica.
Requisitos
básicos:
Según CTE
En proyecto
Prestaciones que superan el CTE
en proyecto
Seguridad DB-SE Seguridad
estructural
DB-SE
No procede
DB-SI
Seguridad en caso de
incendio
DB-SI
No procede
DB-SU
Seguridad de utilización
DB-SU
No procede
Habtabilidad DB-HS Salubridad
DB-HS
No procede
DB-HR
Protección frente al
ruido
DB-HR
No procede
DB-HE Ahorro
de
energía
DB-HE
No procede
Funcionali-dad
Utilización
ME
No procede
Accesibilidad
Apart 4.2
Acceso a los servicios
Apart 4.3, 4.4 y otros
1.4 Prestaciones del edificio
Limitaciones
Limitaciones de uso
del edificio:
SALÓN DE RECEPCIONES- OVIEDO
SALÓN DE RECEPCIONES- OVIEDO
REAL DECRETO 314/2006, de 17 de marzo, por el que se aprueba el Código Técnico de la Edificación.( BOE
núm. 74, martes 28 marzo 2006)
Artículo 11. Exigencias básicas de seguridad en caso de incendio (SI).
1.
El objetivo del requisito básico «Seguridad en caso de incendio» consiste en reducir a límites aceptables
el riesgo de que los usuarios de un edificio sufran daños derivados de un incendio de origen accidental,
como consecuencia de las características de su proyecto, construcción, uso y mantenimiento.
2.
Para satisfacer este objetivo, los edificios se proyectarán, construirán, mantendrán y utilizarán de forma
que, en caso de incendio, se cumplan las exigencias básicas que se establecen en los apartados
siguientes.
3.
El Documento Básico DB-SI especifica parámetros objetivos y procedimientos cuyo cumplimiento
asegura la satisfacción de las exigencias básicas y la superación de los niveles mínimos de calidad
propios del requisito básico de seguridad en caso de incendio, excepto en el caso de los edificios,
establecimientos y zonas de uso industrial a los que les sea de aplicación el «Reglamento de seguridad
contra incendios en los establecimientos industriales», en los cuales las exigencias básicas se cumplen
mediante dicha aplicación.
11.1 Exigencia básica SI 1: Propagación interior: se limitará el riesgo de propagación del incendio por el
interior del edificio.
11.2 Exigencia básica SI 2: Propagación exterior: se limitará el riesgo de propagación del incendio por el
exterior, tanto en el edificio considerado como a otros edificios.
11.3 Exigencia básica SI 3: Evacuación de ocupantes: el edificio dispondrá de los medios de evacuación
adecuados para que los ocupantes puedan abandonarlo o alcanzar un lugar seguro dentro del mismo en
condiciones de seguridad.
11.4 Exigencia básica SI 4: Instalaciones de protección contra incendios: el edificio dispondrá de los equipos
e instalaciones adecuados para hacer posible la detección, el control y la extinción del incendio, así como
la transmisión de la alarma a los ocupantes.
11.5 Exigencia básica SI 5: Intervención de bomberos: se facilitará la intervención de los equipos de rescate
y de extinción de incendios.
SALÓN DE RECEPCIONES- OVIEDO
3.2.1 Tipo de proyecto y ámbito de aplicación del documento básico
Definición del tipo de proyecto de que se trata, así como el tipo de obras previstas y el alcance de las mismas.
Tipo de proyecto
Tipo de obras previstas
Alcance de las obras
Cambio de uso
Básico y Ejecución
Adecuación de local
Reforma total
Salón de Recepciones
Los establecimientos y zonas de uso industrial a los que les sea de aplicación el Reglamento de seguridad contra
incendios en los establecimientos industriales (RD. 2267/2004, de 3 de diciembre) cumplen las exigencias básicas
mediante su aplicación.
Deben tenerse en cuenta las exigencias de aplicación del Documento Básico CTE-SI que prescribe el apartado III
(Criterios generales de aplicación) para las reformas y cambios de uso.
3.2.2 SECCIÓN SI 1: Propagación interior
Compartimentación en sectores de incendio
Los edificios y establecimientos estarán compartimentados en sectores de incendios en las condiciones que se
establecen en la tabla 1.1 de esta Sección, mediante elementos cuya resistencia al fuego satisfaga las condiciones
que se establecen en la tabla 1.2 de esta Sección.
A los efectos del cómputo de la superficie de un sector de incendio, se considera que los locales de riesgo especial y
las escaleras y pasillos protegidos contenidos en dicho sector no forman parte del mismo.
Toda zona cuyo uso previsto sea diferente y subsidiario del principal del edificio o del establecimiento en el que esté
integrada debe constituir un sector de incendio diferente cuando supere los límites que establece la tabla 1.1.
Superficie construida (m
2)
Resistencia al fuego del elemento
compartimentador
Sector
Norma Proyecto
Uso previsto
Norma Proyecto
Unico 2.500
340.60m2
Concurrencia
Pública
EI 90
EI 240
Ascensores
Resistencia al fuego de la
caja (
1)
independencia
Vestíbulo de
Puerta
Ascensor
sectores que
Número de
atraviesa
Norma Proyecto
Norma Proyecto Norma Proyecto
No
EI-120 Sí E-30
Locales de riesgo especial
Los locales y zonas de riesgo especial se clasifican conforme a tres grados de riesgo (alto, medio y bajo) según los
criterios que se establecen en la tabla 2.1 de esta Sección, cumpliendo las condiciones que se establecen en la tabla
2.2 de esta Sección.
Superficie
construida (m
2)
independencia (
Vestíbulo de
2)
Resistencia al fuego del elemento
compartimentador (techo, separador con
respecto al Museo )
Local o zona
Norma Proyecto
Nivel de
riesgo (
1)
Norma Proyecto
Norma
Proyecto
Sótano -
131.9m2
bajo No No
procede
REI 90
Forjado unidireccional
cerámico REI>90
Reacción al fuego de elementos constructivos, decorativos y de mobiliario
Los elementos constructivos deben cumplir las condiciones de reacción al fuego que se establecen en la tabla 4.1 de
esta Sección.
Revestimiento
De techos y paredes
De suelos
Situación del elemento
Norma Proyecto Norma Proyecto
SALÓN DE RECEPCIONES- OVIEDO
3.2.3 SECCIÓN SI 2: Propagación exterior
Distancia entre huecos
Se limita en esta Sección la distancia mínima entre huecos entre dos edificios, los pertenecientes a dos sectores de
incendio del mismo edificio, entre una zona de riesgo especial alto y otras zonas, o hacia una escalera o pasillo
protegido desde otras zonas. El paño de fachada o de cubierta que separa ambos huecos deberá ser como mínimo
EI-60.
Fachadas Cubiertas
Distancia horizontal (m) (
1)
Distancia vertical (m)
Distancia (m)
Ángulo entre
planos
Norma Proyecto Norma Proyecto Norma Proyecto
0 3 >3
3.2.4 SECCIÓN SI 3: Evacuación de ocupantes
Cálculo de ocupación, número de salidas, longitud de recorridos de evacuación y dimensionado de los medios de
evacuación
•
En los establecimientos de Uso Comercial o de Pública Concurrencia de cualquier superficie y los de uso Docente,
Residencial Público o Administrativo cuya superficie construida sea mayor que 1.500 m
2contenidos en edificios
cuyo uso previsto principal sea distinto del suyo, las salidas de uso habitual y los recorridos de evacuación hasta el
espacio exterior seguro estarán situados en elementos independientes de las zonas comunes del edificio y
compartimentados respecto de éste de igual forma que deba estarlo el establecimiento en cuestión; no obstante
dichos elementos podrán servir como salida de emergencia de otras zonas del edificio. Sus salidas de emergencia
podrán comunicar con un elemento común de evacuación del edificio a través de un vestíbulo de
independencia, siempre que dicho elemento de evacuación esté dimensionado teniendo en cuenta dicha
circunstancia.
•
Como excepción al punto anterior, los establecimientos de uso Pública Concurrencia cuya superficie construida
total no exceda de 500 m
2y estén integrados en centros comerciales podrán tener salidas de uso habitual o
salidas de emergencia a las zonas comunes de circulación del centro. Cuando su superficie sea mayor que la
indicada, al menos las salidas de emergencia serán independientes respecto de dichas zonas comunes.
•
El cálculo de la anchura de las salidas de recinto, de planta o de edificio se realizará, según se establece el
apartado 4 de esta Sección, teniendo en cuenta la inutilización de una de las salidas, cuando haya más de una,
bajo la hipótesis más desfavorable y la asignación de ocupantes a la salida más próxima.
•
Para el cálculo de la capacidad de evacuación de escaleras, cuando existan varias, no es necesario suponer
inutilizada en su totalidad alguna de las escaleras protegidas existentes. En cambio, cuando existan varias
escaleras no protegidas, debe considerarse inutilizada en su totalidad alguna de ellas, bajo la hipótesis más
desfavorable.
Número de
salidas (
3)
Recorridos de
evacuación (
3)
(
4) (m)
Anchura de salidas
(
5)
(m)
Recinto,
planta,
sector
Uso
previsto
(
1)
Superfici
e útil
(m
2)
Densidad
ocupación
(
2)
(m
2/pers.)
Ocupación
(pers.)
Norma Proy. Norma Proy. Norma Proy.
Sector
único
Pública
concurre
ncia
298.54
2
99 >1 1 50
15 1,00 >1,00
Protección de las escaleras
Las condiciones de protección de las escaleras se establecen en la Tabla 5.1 de esta Sección.
•
Las escaleras protegidas deben cumplir además las condiciones de ventilación que se contienen en la definición
del término que obra en el Anejo SI-A (Terminología) del Documento Básico CTE-SI.
•
Las escaleras especialmente protegidas deben cumplir además las condiciones de ventilación que se contienen
en la definición del término que obra en el Anejo SI-A (Terminología) del Documento Básico CTE-SI.
•
Las escaleras que sirvan a diversos usos previstos cumplirán en todas las plantas las condiciones más restrictivas de
las correspondientes a cada uno de ellos.
Ventilación
Protección (
1) Vestíbulo
de
independenci
a (
2)
Anchura (
3)
(m)
Natural (m
2) Forzada
Escaler
a
evacuación
Sentido de
(asc./desc.)
Altura de
evacuaci
ón (m)
Norm
a
Proy. Norma Proy. Norm
a
Proy. Norm
a
Proy. Norm
a
Proy.
No
P
No
No 1,00
Vestíbulos de independencia
Los vestíbulos de independencia cumplirán las condiciones que se contienen en la definición del término que obra en
el Anejo SI-A (Terminología) del Documento Básico CTE-SI.
Las condiciones de ventilación de los vestíbulos de independencia de escaleras especialmente protegidas son las
mismas que para dichas escaleras.
Ventilación
Resistencia al
fuego del
vestíbulo
Natural (m
2) Forzada
Puertas de acceso
Distancia entre
puertas (m)
Vestíbulo de
independenci
a (
1)
Recintos
que
acceden
al mismo Norma Proy Norm
Proy.
Norm
Proy. Norma Proy. Norma Proy.
SALÓN DE RECEPCIONES- OVIEDO
3.2.5: SECCIÓN SI 4: Dotación de instalaciones de protección contra incendios
•
La exigencia de disponer de instalaciones de detección, control y extinción del incendio viene recogida en la
Tabla 1.1 de esta Sección en función del uso previsto, superficies, niveles de riesgo, etc.
•
Aquellas zonas cuyo uso previsto sea diferente y subsidiario del principal del edificio o del establecimiento en el
que deban estar integradas y que deban constituir un sector de incendio diferente, deben disponer de la dotación
de instalaciones que se indica para el uso previsto de la zona.
•
El diseño, la ejecución, la puesta en funcionamiento y el mantenimiento de las instalaciones, así como sus
materiales, sus componentes y sus equipos, cumplirán lo establecido, tanto en el apartado 3.1. de la Norma, como
en el Reglamento de Instalaciones de Protección contra Incendios (RD. 1942/1993, de 5 de noviembre) y
disposiciones complementarias, y demás reglamentación específica que le sea de aplicación.
Extintores
portátiles
Columna seca
B.I.E.
Detección y
alarma
Instalación de
alarma
Rociadores
automáticos de
agua
Recinto,
planta,
sector
Norma Proy. Norma Proy. Norma Proy. Norma Proy. Norma Proy. Norma Proy.
Sector único
Sí
Sí No No No No No No No No No No
En caso de precisar otro tipo de instalaciones de protección (p.ej. ventilación forzada de garaje, extracción de humos
de cocinas industriales, sistema automático de extinción, ascensor de emergencia, hidrantes exteriores etc.), consígnese
en las siguientes casillas el sector y la instalación que se prevé:
3.2.6: SECCIÓN SI 5: Intervención de los bomberos
Aproximación a los edificios
Los viales de aproximación a los espacios de maniobra a los que se refiere el apartado 1.2 de esta Sección, deben
cumplir las condiciones que se establecen en el apartado 1.1 de esta Sección.
Tramos curvos
Anchura mínima
libre (m)
libre o gálibo (m)
Altura mínima
Capacidad
portante del vial
(kN/m
2)
Radio interior (m)
Radio exterior
(m)
Anchura libre de
circulación (m)
Norma Proyect
o
Norma Proyect
o
Norma Proyecto Norma Proyect
o
Norma Proyect
o
Norma Proyecto
3,50
5.35 4,50
>4.50 20 >20 5,30
recto 12,50 recto 7,20 >7.20
Entorno de los edificios
•
Los edificios con una altura de evacuación descendente mayor que 9 metros deben disponer de un espacio de
maniobra a lo largo de las fachadas en las que estén situados los accesos principales que cumpla las condiciones
que establece el apartado 1.2 de esta Sección.
•
El espacio de maniobra debe mantenerse libre de mobiliario urbano, arbolado, jardines, mojones u otros
obstáculos. De igual forma, donde se prevea el acceso a una fachada con escaleras o plataformas hidráulicas, se
evitarán elementos tales como cables eléctricos aéreos o ramas de árboles que puedan interferir con las escaleras,
etc.
•
En el caso de que el edificio esté equipado con columna seca debe haber acceso para un equipo de bombeo a
menos de 18 m de cada punto de conexión a ella, debiendo ser visible el punto de conexión desde el camión de
bombeo.
Anchura mínima
libre (m)
Altura libre (m)
(
1)
Separación máxima
del vehículo (m) (
2)
Distancia
máxima (m) (
3)
Pendiente
máxima (%)
Resistencia al
punzonamiento del
suelo
Norma Proy. Norm
a
Proy. Norma Proy. Norm
a
Proy. Norma Proy. Norma Proy.
Accesibilidad por fachadas
•
Las fachadas a las que se hace referencia en el apartado 1.2 de esta Sección deben disponer de huecos que
permitan el acceso desde el exterior al personal del servicio de extinción de incendios. Las condiciones que
deben cumplir dichos huecos están establecidas en el apartado 2 de esta Sección.
•
Los aparcamientos robotizados dispondrán, en cada sector de incendios en que estén compartimentados, de una
vía compartimentada con elementos EI-120 y puertas EI
260-C5 que permita el acceso de los bomberos hasta
cada nivel existente, así como sistema de extracción mecánica de humos.
Altura máxima del
alféizar (m)
horizontal del hueco (m)
Dimensión mínima
Dimensión mínima vertical
del hueco (m)
Distancia máxima entre huecos
consecutivos (m)
Norma Proy. Norma Proy. Norma Proy.
Norma
Proy.
SALÓN DE RECEPCIONES- OVIEDO
3.2.7: SECCIÓN SI 6: Resistencia al fuego de la estructura
La resistencia al fuego de un elemento estructural principal del edificio (incluidos forjados, vigas, soportes y tramos de
escaleras que sean recorrido de evacuación, salvo que sean escaleras protegidas), es suficiente si:
•
alcanza la clase indicada en la Tabla 3.1 de esta Sección, que representa el tiempo en minutos de resistencia
ante la acción representada por la curva normalizada tiempo temperatura (en la Tabla 3.2 de esta Sección si
está en un sector de riesgo especial) en función del uso del sector de incendio y de la altura de evacuación
del edificio;
•
soporta dicha acción durante un tiempo equivalente de exposición al fuego indicado en el Anejo B.
Material estructural considerado (
1)
Estabilidad al fuego de los
elementos estructurales
Sector o local de
riesgo especial
Uso del recinto
inferior al forjado
considerado
Soportes Vigas Forjado
Norma
Proyecto
(
2)
Techo-Sala de
exposiciones
Hormigón
Hormigón
Hormigón R
90
>R 90
Unico
SALÓN DE RECEPCIONES- OVIEDO
SU
JUSTIFICACIÓN DE LAS PRESTACIONES DEL EDIFICIO EN RELACIÓN CON EL
REQUISITO BÁSICO DE SEGURIDAD DE UTILIZACIÓN
SU 1
SEGURIDAD FRENTE AL RIESGO DE CAIDAS
1 2 3 4 5 6
SU 1.1
Resbaladicidad de los suelos
X
SU 1.2
Discontinuidades en los pavimentos
X
SU 1.3
Desniveles
X
SU 1.4
Escaleras y rampas
X
SU 1.5
Limpieza de los acristalamientos exteriores
X
SU 2
SEGURIDAD FRENTE AL RIESGO DE IMPACTO O DE ATRAPAMIENTO
1 2 3 4 5 6
SU 2.1
Impacto
X
SU 2.2
Atrapamiento
X
SU 3
SEGURIDAD FRENTE AL RIESGO DE APRISIONAMIENTO EN RECINTOS
1 2 3 4 5 6
SU 3.1
Aprisionamiento
X
SU 4
SEGURIDAD FRENTE AL RIESGO CAUSADO POR ILUMINACIÓN INADECUADA
1 2 3 4 5 6
SU 4.1
Alumbrado normal en zonas de circulación
X
SU 4.2
Alumbrado de emergencia
X
SU 5
SEGURIDAD FRENTE AL RIESGO CAUSADO POR SITUACIONES DE ALTA OCUPACIÓN
1 2 3 4 5 6
SU 5.2
Condiciones de los graderíos para espectadores de pie
X
SU 6
SEGURIDAD FRENTE AL RIESGO DE AHOGAMIENTO
1 2 3 4 5 6
SU 6.1
Piscinas
X
SU 6.2
Pozos y depósitos
X
SU 7
SEGURIDAD FRENTE AL RIESGO DE VEHÍCULOS EN MOVIMIENTO
1 2 3 4 5 6
SU 7.2
Características constructivas
X
SU 7.3
Protección de recorridos peatonales
X
SU 7.4
Señalización
X
SU 8
SEGURIDAD FRENTE AL RIESGO CAUSADO POR LA ACCIÓN DEL RAYO
1 2 3 4 5 6
SU 8
Procedimiento de verificación y tipo de instalación exigido
X
Cálculo de la Eficiencia requerida y el Nivel de protección correspondiente
N
G=3 A
e=1927
C
1=0.5
N
e=0.0028 Eficiencia
requerida:
C
2=1
C
3=1
C
4=1
C
5=1
N
a=0.0055
SALÓN DE RECEPCIONES- OVIEDO
Ficha justificativa del cumplimiento de la Norma NBE-CA-88
El presente cuadro expresa los valores del aislamiento a ruido aéreo de los elementos constructivos verticales, los valores del aisla- miento global a ruido aéreo de las fachadas de los distintos locales, y los valores del aislamiento a ruido aéreo y el nivel de ruido de impacto en el espacio subyacente de los elementos constructivos horizontales, que cumplen los requisitos exigidos en los artículos 10.°, 11.°, 12.°, 13.°, 14.°, 15.° y 17.° de la Norma Básica de la Edificación NBE-CA-88, «Condiciones Acústicas en los
Edificios».
