NORMA CHILENA OFICIAL

NCh1498.Of82

Hormigón - Agua de amasado - Requisitos

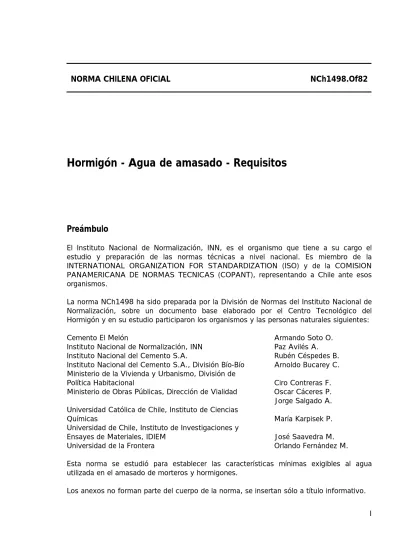

Preámbulo

El Instituto Nacional de Normalización, INN, es el organismo que tiene a su cargo el estudio y preparación de las normas técnicas a nivel nacional. Es miembro de la INTERNATIONAL ORGANIZATION FOR STANDARDIZATION (ISO) y de la COMISION PANAMERICANA DE NORMAS TECNICAS (COPANT), representando a Chile ante esos organismos.

La norma NCh1498 ha sido preparada por la División de Normas del Instituto Nacional de Normalización, sobre un documento base elaborado por el Centro Tecnológico del Hormigón y en su estudio participaron los organismos y las personas naturales siguientes:

Cemento El Melón Armando Soto O.

Instituto Nacional de Normalización, INN Paz Avilés A. Instituto Nacional del Cemento S.A. Rubén Céspedes B. Instituto Nacional del Cemento S.A., División Bío-Bío Arnoldo Bucarey C. Ministerio de la Vivienda y Urbanismo, División de

Política Habitacional Ciro Contreras F.

Ministerio de Obras Públicas, Dirección de Vialidad Oscar Cáceres P. Jorge Salgado A. Universidad Católica de Chile, Instituto de Ciencias

Químicas María Karpisek P.

Universidad de Chile, Instituto de Investigaciones y

Ensayes de Materiales, IDIEM José Saavedra M.

Universidad de la Frontera Orlando Fernández M.

Esta norma se estudió para establecer las características mínimas exigibles al agua utilizada en el amasado de morteros y hormigones.

Esta norma ha sido aprobada por el Consejo del Instituto Nacional de Normalización, en sesión efectuada el día 08 de Enero de 1982.

NORMA CHILENA OFICIAL

NCh1498.Of82

Hormigón - Agua de amasado - Requisitos

1 Alcance y campo de aplicación

Esta norma establece los requisitos que debe cumplir el agua que se utilice en el amasado de morteros y hormigones.

NOTA - El agua que cumpla con la presente norma se puede utilizar también para el curado de morteros y hormigones y para el lavado de áridos.

2 Referencias

NCh409/1 Agua potable - Requisitos.

NCh413 Agua para fines industriales - Determinación del pH.

NCh416 Agua para fines industriales - Determinación de los sólidos en suspensión y de los sólidos disueltos.

NCh417 Agua para fines industriales - Determinación de la conductividad eléctrica.

NCh420 Agua para fines industriales - Determinación de los sulfatos. NCh1443 Hormigón - Agua de amasado - Muestreo.

NCh1444/1 Aridos - Determinación de las sales - Parte 1: Determinación de cloruros y sulfatos.

3 Terminología

3.1 conductancia eléctrica específica (conductividad eléctrica): valor recíproco de la

Se expresa en:

− mho/cm;

− milimho/cm (mmho/cm);

− micromho/cm (µmho/cm),

y de acuerdo al Sistema Internacional de Unidades en S/m (Siemens/metro) siendo 1 mho/cm = 100 S/m.

La conductancia eléctrica específica de una solución acuosa tiene una equivalencia aproximada con el contenido de sólidos disueltos en el agua.

4 Requisitos

4.1 El agua potable de la red puede emplearse como agua de amasado siempre que no

se contamine antes de su uso.

4.2 Se permite el empleo de agua de mar solamente en hormigones simples de

resistencia característica a la compresión inferior a 15 MPa (150 kgf/cm2_{) siempre que} no exista otra fuente de agua disponible en la zona.

4.3 No se permite el empleo de agua que contenga azúcares como sacarosa, glucosa o

similares.

4.4 Pueden emplearse aguas de otro origen o procedencia o cuya calidad se

desconozca, siempre que cumplan con los requisitos químicos básicos indicados en la tabla 1.

Si el contenido de sólidos disueltos resulta mayor que 5 000 mg/!, las aguas deben cumplir además con los requisitos químicos complementarios que se indican en la tabla 2.

4.5 En casos particulares pueden establecerse otros requisitos químicos especiales de

NCh1498

Tabla 1 - Requisitos químicos básicos Requisitos químicos Unidad Valores límites Ensayo Valor del pH1) _{- 6 a 9,2 NCh413} Sólidos en suspensión _mg/! ≤ 2 000 NCh416 Sólidos disueltos2) _{mg/! ≤ 15 000 NCh416} Materiales orgánicas (Como

oxígeno con sumido) mg/! ≤ 5

anexo B

NOTAS

1) Se recomienda determinar el pH en el mismo lugar del muestreo o lo más pronto posible después de tomada la muestra.

2) El contenido de sólidos disueltos puede determinarse, aproximadamente, mediante el ensayo de conductancia eléctrica específica, expresada en milimho/cm, según la NCh417 (ver anexo A).

Tabla 2 - Requisitos químicos complementarios Requisitos químicos Unidad Valores máximos Ensayo Cloruros1) - en hormigón armado _kgCl-_/m3 hormigón 1,200 anexo C - en hormigón tensado _kgCl-_/m3 hormigón 0,250 anexo C Sulfatos solubles en agua2)

- en todo hormigón _kgCl-_/m3 hormigón

0,600 NCh420

NOTAS

1) El contenido de cloruro en el hormigón corresponde al total aportado por los áridos, cemento, agua y aditivos.

5 Extracción de muestras

Se debe efectuar de acuerdo a la NCh1443.

6 Informe

El informe debe contener lo siguiente: a) nombre del solicitante;

b) nombre del laboratorio químico; c) procedencia de la muestra; d) tamaño de la muestra; e) resultados de los ensayos;

si se determina el valor del pH, indicar el lugar donde se realizó el ensayo; f) fecha de extracción y de ensayo de la muestra;

NCh1498

Anexo A

(Informativo)

Conductancia eléctrica específica

A.1 La conductancia específica sólo tiene una relación aproximada con el contenido de

sales solubles en el agua, por cuanto la afecta la temperatura, la concentración de iones disueltos y el grado de solubilidad de las sales presentes.

A.2 Para una determinación exacta del contenido de sales solubles, el ensayo de

conductancia específica no reemplaza el método de determinación por evaporación y secado según NCh416.

A.3 Para fines de control rutinario puede ser válida la utilización del ensayo de

conductancia específica siempre que se tenga determinada la curva de calibración con el tipo de sales disueltas.

NOTA - A manera de ejemplo, en la figura A.1 se ha representado una curva que relaciona la conductividad eléctrica en milimho/cm, medida a 25ºC, con el contenido porcentual de sales en la solución cuando predominan los cloruros y sulfatos solubles.

Esta curva ha sido obtenida por el Depto. de Obras Civiles de la Universidad del Norte, Antofagasta, a partir de extracto con contenidos variables de sales procedentes de áridos del norte de Chile y determinada por el Procedimiento Campbell.

A.4 Cálculo numérico de la equivalencia de conductancia eléctrica específica y %

de sales

A.4.1 El límite de salinidad especificado en la presente norma, medido en conductancia

específica es de 1,5 milimho/cm y en sales solubles es de 5 000 mg/!; sobrepasar estos valores obliga a determinar los contenidos de cloruros y sulfatos solubles.

A.4.2 En razón de que el aporte de los sulfatos es menor que el de los cloruros por

volumen unitario de hormigón, los límites anteriores se han establecido en función del límite del anión

SO

₄−2, de 0,6 kg

SO

₄−2/m3 de hormigón.

A.4.3 Para el cálculo de la equivalencia de conductancia específica con respecto al

anión sulfato se ha considerado lo siguiente:

a) el valor máximo permitido en el hormigón es 0,6 kg

SO

₄−2;

b) el anión

SO

₄−2 en el hormigón es proporcionado por el agua de amasado;

A.4.4 Cálculo del sulfato de sodio:

a) 0,6 kg

SO

₄−2 por m3 de hormigón corresponde en el agua de amasado a:

anión

SO

₄2 0 6

180

− ₌ ,

= 3,333 g/! = 3 333 mg/! = 0,33%;

b) siendo los pesos moleculares de

SO

₄−2 = 96 g y de Na₂SO₄ = 142 g, el contenido de sulfato de sodio en el agua de amasado es:

sulfato de sodio

142

96

x 3 333 = 4 930 mg/! = 0,49% Na2SO4.

A.4.5 Equivalencia del % de sal sulfato de sodio en conductancia específica

Anexo B

(Informativo)

Determinación de las materias orgánicas en el agua de amasado

B.1 Principio

El contenido de materias orgánicas en el agua se determina midiendo el equivalente de oxígeno consumo para oxidarla.

El consumo de oxígeno se calcula a su vez, según el volumen de permanganato de potasio gastado hasta que aparezca un ligero color rosado en la muestra de agua. Previamente debe establecerse la equivalencia de la solución de permanganato de potasio en mg de oxígeno por ml.

B.2 Reactivos

B.2.1 Reactivo A, solución valorada de permanganato de potasio (1 ml de esta solución

equivale a aproximadamente 0,1 mg de oxígeno).

Pesar 0,4 g de KMnO_{4 p.a. y disolver en aproximadamente 1 000 ml de agua destilada.} Hervir la solución y dejarla reposar durante 1 a 2 días. Filtrar por un embudo de placa filtrante Nº4 de vidrio y traspasar a un frasco ámbar con tapa de vidrio esmerilada. Titular con una solución patrón de ácido oxálico.

B.2.2 Reactivo B, solución patrón de ácido oxálico (1 ml de esta solución equivale a

0,1 mg de oxígeno).

Pesar 0,7875 g de C₂H₂O₄ x 2H₂O cristalizado p.a. Diluir con agua destilada y llevar a

1 000 ml en un matraz aforado.

B.2.3 Reactivo C, solución de ácido sulfúrico 1:3.

NCh1498

Retirar y agregar, gota a gota, desde una bureta, el reactivo A, agitando constantemente hasta coloración rosada persistente. Registrar los ml del reactivo A gastados.

Efectuar este ensayo en triplicado.

Calcular la equivalencia del reactivo A de la forma siguiente:

f

a a

V

=

20

⋅

0 1, en que

f

a = factor de valoración, en mg 0/ml;

V

_a = volumen de reactivo A gastado, en ml.

NOTA - Con el fin de eliminar trazas de materia orgánica, antes de realizar la valoración del reactivo A, colocar en el matraz Erlenmeyer con los trozos de vidrio:

- 10 ml del reactivo A; - 90 ml de agua destilada; - 5 ml del reactivo C.

Tapar con embudo de vástago sellado. Hervir durante 10 min y luego enjuagar con agua destilada.

B.3 Procedimiento

B.3.1 Aguas con contenido en cloruros inferior a 0,3 x 10-3 _kgCl-_/!!!!

Tomar una alícuota de la muestra (por ejemplo 100 ml), previamente agitada. Pasar a matraz Erlenmeyer, lavado según NOTA en B.2.5. Agregar 5 ml del reactivo C y hervir suavemente durante 5 min. Agregar un volumen medido del reactivo A en cantidad suficiente (15 a 20 ml) para que no desaparezca la coloración rosada después de hervir, tapado con embudo de vástago sellado, durante 10 min.

Agregar reactivo B en igual cantidad que el reactivo A. Hervir hasta disolución del precipitado formado.

Retirar y retitular con reactivo A hasta aparición del color rosado. Registrar como V_c los ml gastados para alcanzar el punto final.

B.3.2 Aguas con contenido en cloruros superior a 0,3 x 10-3 _kgCl-_/!!!!

Retirar, enfriar, neutralizar con reactivo D y luego agregar 0,5 ml del reactivo D en exceso.

Calentar a casi ebullición, agregar un volumen medido del reactivo A en cantidad suficiente (15 a 20 ml) para que no desaparezca la coloración rosada después de hervir, tapado con embudo de vástago sellado, durante 10 min.

Agregar reactivo B en igual cantidad que el reactivo A y después lentamente 10 ml del reactivo C. Hervir hasta disolución del precipitado formado.

Retirar y reticular con reactivo A hasta aparición del color rosado. Registrar como V_c los ml gastados para alcanzar el punto final.

B.4 Expresión de resultados

El oxígeno consumido equivalente a la materia orgánica presente en el agua se obtiene según: mgO/!agua

=

−

+

⋅

⋅

V

V

V

b

(

f

a

0 1

, )

c

f

a

1 000

en que:

V

_b = volumen de reactivo A agregado (igual al volumen de reactivo B), en ml;

V

_c = volumen de reactivo A agregado para coloración rosada final, en ml;

f

a = factor de valoración del reactivo A;

V

= alícuota de la muestra de agua ensayada, en ml.

NCh1498

B.5.2 Análisis de la muestra de agua

Se ha tomado un volumen de la muestra de agua de 150 ml. Se agregó un volumen

V

_b = 20 ml de reactivo A, para mantener coloreada la muestra después de hervir. Luego se agregaron 20 ml de reactivo B. Se retituló hasta color rosado con

V

_c = 15 ml de reactivo A.

B.5.3 Cálculo del oxígeno consumido

Se aplica la fórmula: mgO/!agua

=

−

+

⋅

⋅

V

V

V

b

(

f

a

0 1

, )

c

f

a

1 000

=

20 0 0952

−

0 1

+

15

⋅

0 0952

⋅

150

1 000

( ,

, )

,

=

8 88

,

Anexo C

(Informativo)

Determinación de cloruros en el agua de amasado

C.1 Principio

Esencialmente es similar al método descrito para la determinación de cloruros en los áridos, según norma NCh1444/1, subpárrafo 8.1.

C.2 Reactivos

Como se indica en 8.1.1 de NCh1444/1.

C.3 Procedimiento

Tomar 100 ml de la muestra de agua previamente filtrada o una alícuota menor, si el contenido de cloruros es muy alto que impida la apreciación del punto final. Registrar como V el volumen de ml tomados. Proseguir como se indica en 8.1.2 de NCh1444/1.

C.4 Expresión de resultados

Calcular el contenido de cloruros, C, en el agua, expresados en kilos de anión cloruro por litro de agua, en aproximación a 1 x 10-6 _{kg, como sigue:}

C

b

b

V

a b a

=

(

−

)

⋅

_f

⋅

_{3 545}

_,

⋅

₁₀

−3 en que:

C

= contenido de cloruros en el agua, en kgCl-/!agua;
