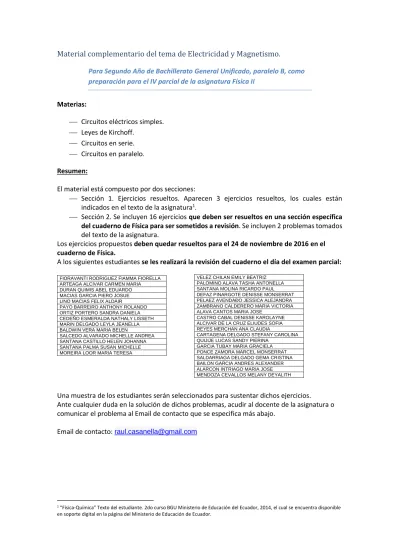

Material complementario del tema de Electricidad y Magnetismo.

(1)

Material complementario del tema de Electricidad y Magnetismo.

Para Segundo Año de Bachillerato General Unificado, paralelo B, como preparación para el IV parcial de la asignatura Física II

Materias:

 Circuitos eléctricos simples.

 Leyes de Kirchoff.

 Circuitos en serie.

 Circuitos en paralelo.

Resumen:

El material está compuesto por dos secciones:

 Sección 1. Ejercicios resueltos. Aparecen 3 ejercicios resueltos, los cuales están indicados en el texto de la asignatura

¹

.

 Sección 2. Se incluyen 16 ejercicios que deben ser resueltos en una sección específica del cuaderno de Física para ser sometidos a revisión. Se incluyen 2 problemas tomados del texto de la asignatura.

Los ejercicios propuestos deben quedar resueltos para el 24 de noviembre de 2016 en el cuaderno de Física.

A los siguientes estudiantes se les realizará la revisión del cuaderno el día del examen parcial:

FIORAVANTI RODRIGUEZ FIAMMA FIORELLA ARTEAGA ALCIVAR CARMEN MARIA DURAN QUIMIS ABEL EDUARDO MACIAS GARCIA PIERO JOSUE LINO MACIAS FELIX ALDAIR

PAYO BARREIRO ANTHONY ROLANDO ORTIZ PORTERO SANDRA DANIELA CEDEÑO ESMERALDA NATHALY LISSETH MARIN DELGADO LEYLA JEANELLA BALDWIN VERA MARIA BELEN

SALCEDO ALVARADO MICHELLE ANDREA SANTANA CASTILLO HELEN JOHANNA SANTANA PALMA SUSAN MICHELLE MOREIRA LOOR MARIA TERESA

Una muestra de los estudiantes serán seleccionados para sustentar dichos ejercicios.

Ante cualquier duda en la solución de dichos problemas, acudir al docente de la asignatura o comunicar el problema al Email de contacto que se especifica más abajo.

Email de contacto: [email protected]

1 “Física-Química” Texto del estudiante. 2do curso BGU Ministerio de Educación del Ecuador, 2014, el cual se encuentra disponible en soporte digital en la página del Ministerio de Educación de Ecuador.

VELEZ CHILAN EMILY BEATRIZ PALOMINO ALAVA TASHA ANTONELLA SANTANA MOLINA RICARDO PAUL DEFAZ PINARGOTE DENISSE MONSERRAT PELAEZ AVENDAÐO JESSICA ALEJANDRA ZAMBRANO CALDERERO MARIA VICTORIA ALAVA CANTOS MARIA JOSE

CASTRO CABAL DENISSE KAROLAYNE ALCIVAR DE LA CRUZ ELIUDES SOFIA REYES MERCHAN ANA CLAUDIA

CARTAGENA DELGADO STEFANY CAROLINA QUIJIJE LUCAS SANDY PIERINA

GARCIA TUBAY MARIA GRACIELA PONCE ZAMORA MARCEL MONSERRAT SALDARRIAGA DELGADO GEMA CRISTINA BAILON GARCIA ANDRES ALEXANDER ALARCON INTRIAGO MARIA JOSE MENDOZA CEVALLOS MELANY DEYALITH

(2)

Sección 1

Ejercicios resueltos:

1. Estudiar ejemplos p. 18 y 19 del libro de texto : “Física-Química” Texto del estudiante.

2do curso BGU Ministerio de Educación del Ecuador, 2014, el cual se encuentra disponible en soporte digital en la página del Ministerio de Educación de Ecuador.

2. Estudiar ejemplo p. 22 del libro de texto : “Física-Química” Texto del estudiante. 2do

curso BGU Ministerio de Educación del Ecuador, 2014, el cual se encuentra disponible

en soporte digital en la página del Ministerio de Educación de Ecuador.

(3)

Sección 2

Ejercicios propuestos:

1. En el siguiente circuito:

a) Determine la corriente que fluye por el circuito.

b) Calcule la potencia disipada en el resistor.

c) Determine la energía disipada por el resistor en 3 minutos.

2. En el siguiente circuito:

a) Determine la fuerza electromotriz ε1.

b) Calcule la potencia disipada en el resistor.

c) Determine la energía disipada por el resistor en 2 minutos.

Datos del circuito

Parámetro Valor

ε1 8.0 V

ε2 6.0 V

R 4.8 Ω

ε1

ε2

R

Datos del circuito

Parámetro Valor

Corriente total 3.0 A

ε2 2.0 V

R 0.4 Ω

ε1

ε2

R

(4)

3. En el siguiente circuito:

a) Determine la resistencia eléctrica del resistor.

b) Calcule la potencia disipada en el resistor.

c) Calcule la carga eléctrica que fluye por el circuito en 25 s d) ¿Cuántos electrones fluyen por el circuito en ese tiempo?

4. Determine las corrientes que circulan por cada conductor

5. Determine las corrientes que circulan por cada conductor

b) a)

a)

I

1

I

2

= 3.0 A

I

3

= 5.0 A I

4

= 2.0 A

b) I

1

= 8.0 A

I

2

= 3.0 A

I

3

= 5.0 A I

4

I

1

= 4.0 A

I

2

= 6.0 A

I

3

= 3/5 I

4

I

4

I

3

= 4 500 mA

A I

4

I

5

= 2 I

4

I

6

= 1/3 I

4

I

5

= 25 dA I

9

= 6.0 A

Datos del circuito

Parámetro Valor

Corriente total 3.0 A

ε1 2.0 V

ε2 1.0 V

ε3 11.0 V

ε1

ε3

R

ε2

(5)

6. En el siguiente circuito:

a) Determine la fuerza electromotriz ε1, si las caídas de potencial alrededor de las resistencias R1 y R2 son 3.0 V y 6.0 V; respectivamente.

7. En el siguiente circuito, las resistencias R1 y R2 son iguales:

a) Determine la fuerza electromotriz ε1, si la caída de potencial alrededor de la resistencia R1 es 6.0 V.

8. En el siguiente circuito, la resistencia R1 es el doble de la resistencia R2:

a) Determine la fuerza electromotriz ε1, si la caída de potencial alrededor de la resistencia R1 es 3.0 V.

Datos del circuito

Parámetro Valor

ε2 5.0 V

ε1

ε2

R1 R2

Datos del circuito

Parámetro Valor

ε2 2.0 V

ε3 4.0 V

ε1

ε3 ε2 R1

R2

Datos del circuito

Parámetro Valor

ε2 2.0 V

ε3 4.0 V

ε1

ε3

R1 ε2

R2

(6)

9. Seleccione la opción correcta. En un circuito en serie, formado por n resistencias distintas, la corriente eléctrica que circula por esas resistencias es:

A. ___Igual B. _ Diferente C. ___ Cero

D. _____ Igual al voltaje de le f.e.m.

10. Seleccione la opción correcta. En un circuito en paralelo, formado por n resistencias distintas, la corriente eléctrica que circula por esas resistencias es:

A. ___ Igual B. _ Diferente C. ___ Cero

D. _____ Igual al voltaje de la f.e.m

11. Seleccione la opción correcta. En un circuito en paralelo, formado por n resistencias distintas, la diferencia de potencial entre esas resistencias es:

A. __ Igual B. _ Diferente C. ___ Cero

D. _____ Igual al voltaje de la f.e.m

(7)

12. Obtenga los parámetros solicitados en el circuito que se muestra:

a) Determine la resistencia total del circuito.

b) Calcule la corriente eléctrica que circula por el circuito.

c) Diga qué corriente eléctrica circula por cada resistencia.

d) Obtenga la diferencia de potencial entre los puntos:

 2 y 3;

 4 y 5

 6 y 7

13. Obtenga los parámetros solicitados en el circuito que se muestra:

a) Determine la resistencia total del circuito.

b) Calcule la corriente eléctrica que circula por el circuito.

c) Diga qué corriente eléctrica circula por cada resistencia.

d) Obtenga la diferencia de potencial entre los puntos:

 3 y 6;

 3 y 9

 4 y 7

Datos del circuito

Parámetro Valor

Fuerza electromotriz 0,012 kV

R1 2.0 Ω

R2 2 500 mΩ

R3 0.0030 kΩ

Datos del circuito

Parámetro Valor

Fuerza electromotriz 1.20 x 10

⁷

μV

R1 350 cΩ

R2 4.2 x 10

⁵

μΩ

R3 2 400 mΩ

(8)

14. El esquema muestra dos circuitos X e Y. En ambos circuitos, la resistencia interna de la fuente de poder se puede despreciar.

a) Determine la potencia eléctrica en el circuito X.

b) Determine la potencia disipada en el circuito Y.

c) Calcule la corriente eléctrica que fluye por cada resistencia en el circuito Y.

15. Ejercicio 1 p. 23 del libro de texto: “Física-Química” Texto del estudiante. 2do curso BGU Ministerio de Educación del Ecuador, 2014, el cual se encuentra disponible en soporte digital en la página del Ministerio de Educación de Ecuador.

16. Ejercicio 2 p. 23 del libro de texto: “Física-Química” Texto del estudiante. 2do curso BGU Ministerio de Educación del Ecuador, 2014, el cual se encuentra disponible en soporte digital en la página del Ministerio de Educación de Ecuador.

Elaborado por:

Raúl Casanella Leyva Docente de Física. UE Stella Maris

circuit X circuit Y

E E

R
