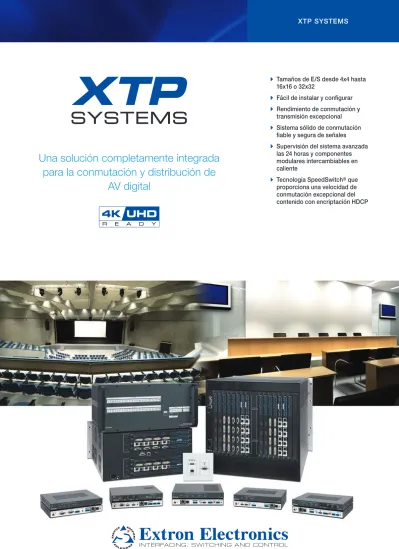

A Tamaños de E/S desde 4x4 hasta 16x16 o 32x32
A Fácil de instalar y configurar A Rendimiento de conmutación y
transmisión excepcional A Sistema sólido de conmutación
fiable y segura de señales
A Supervisión del sistema avanzada las 24 horas y componentes modulares intercambiables en caliente
A Tecnología SpeedSwitch
®que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP
XTP SYSTEMS
Una solución completamente integrada para la conmutación y distribución de
AV digital
XTP Systems
®de Extron proporcionan una solución de conmutación y distribución completamente integrada para múltiples formatos digitales y analógicos. Admiten conectividad local, así como capacidad de transmisión extendida para el envío de vídeo de alta resolución, audio, IR y RS‑232 bidireccional, Ethernet y alimentación hasta 100 m (330 ft) a través de un cable blindado CATx.
Estos sistemas modulares son ampliables desde 4x4 hasta 16x16 o 32x32, y se pueden complementar con una gran variedad de tarjetas de matriz XTP CP de E/S. Las tarjetas de entrada y salida proporcionan conexión directa de HDMI, DVI, VGA, vídeo y audio para admitir fuentes y dispositivos de visualización locales, o extensión de la señal a los extremos remotos cuando se utilizan transmisores y receptores XTP
®. La matriz de conmutación también puede proporcionar alimentación a un dispositivo XTP remoto a través del mismo cable de par trenzado.
Para configurar, manejar y supervisar el sistema en tiempo real, el software de control, fácil de usar, ofrece una completa visión de todos los dispositivos XTP desde un ordenador. Con componentes modulares intercambiables en caliente, una amplia selección de transmisores y receptores XTP y el avanzado sistema de supervisión durante las 24 horas, XTP Systems han sido creados para proporcionar un funcionamiento continuo y sin problemas en las aplicaciones más importantes.
Matrices de conmutación de alto rendimiento
XTP Systems son conformes a HDCP y proporcionan conmutación digital ultra rápida y altamente fiable de señales HDMI y DVI con la tecnología SpeedSwitch
®de Extron. Otras tecnologías de Extron incluidas en XTP Systems son EDID Minder
®y Key Minder
®. EDID Minder gestiona automáticamente la comunicación EDID entre fuentes y dispositivos de visualización, y Key Minder autentifica y mantiene una encriptación HDCP continua entre los dispositivos de entrada y salida para asegurar una conmutación rápida y fiable en entornos de AV profesional. XTP Systems también aceptan y digitalizan múltiples formatos de vídeo analógico y audio para un rendimiento excepcional del sistema.
XTP CrossPoint 1600 se puede configurar desde 4x4 hasta 16x16, mientras que XTP CrossPoint 3200 admite desde 4x4 hasta 32x32.
El diseño modular de las matrices de conmutación XTP CrossPoint
®permite personalizar los sistemas en función de la aplicación. La placa digital trasera de alta tasa de datos integrada en la matriz de conmutación asegura la compatibilidad total con las señales de mayor resolución actualmente en uso, al mismo tiempo que proporciona una opción de actualización en el futuro para nuevos formatos con resoluciones más altas.
Opciones de la tarjeta de entrada y salida
Toda una línea de tarjetas de cuatro entradas está disponible para XTP Systems, incluyendo la tarjeta de entrada XTP CP para recibir vídeo, audio, control RS‑232 e IR y Ethernet a través de un cable blindado CATx desde transmisores XTP remotos, así como tarjetas de entrada XTP CP para la conexión de fuentes locales HDMI, DVI o VGA analógico. La tarjeta de entrada VGA dispone de entradas universales de vídeo analógico que pueden detectar automáticamente las señales entrantes de RGBHV, vídeo por componentes HD, S‑video y vídeo compuesto. Estas señales se convierten a digitales, y el procesamiento SD Pro, exclusivo de Extron, desentrelaza las señales 480i y 576i para la compatibilidad con dispositivos de visualización equipados con HDMI y DVI, sin la necesidad de escaladores adicionales. Las tarjetas de entrada HDMI, DVI y VGA incluyen entradas de audio estéreo analógico. Algunas tarjetas de entrada proporcionan downmixing de audio multicanal.
Están disponibles varias tarjetas de salida, incluyendo la tarjeta de salida XTP CP para la transmisión de señales a través de un cable blindado CATx a los receptores XTP remotos, y las tarjetas de salida XTP CP para las conexiones de salida local de HDMI, DVI y audio analógico a los dispositivos de visualización y sistemas de sonido.
Transmisores y receptores XTP
XTP Systems incluyen una gran variedad de transmisores y receptores XTP de larga distancia para enviar y recibir vídeo, audio, control IR y RS‑232, Ethernet y alimentación hasta 100 m (330 ft) desde la matriz de conmutación XTP CrossPoint a través de cable XTP DTP 24 de Extron o CATx blindado. Los transmisores XTP están disponibles en modelos de escritorio, caja de suelo y montaje en pared que aceptan HDMI, VGA o vídeo de definición estándar. Ciertos modelos también ofrecen procesamiento SD Pro o pueden aceptar múltiples entradas y disponen de conmutación de entrada automática.
Los receptores XTP están disponibles en modelos de sobremesa y placa mural de estilo Decora
®, ambos con salida HDMI y desembebido de audio HDMI con salidas de audio estéreo analógico. Uno de los modelos de sobremesa también dispone de escalado de vídeo integrado, de manera que todas las señales de vídeo entrantes pueden optimizarse con una tasa de salida común para el dispositivo de visualización. La placa mural de estilo Decora dispone de un conector de salida HDMI orientado hacia arriba con un ángulo de 90°
e indicadores LED de montaje lateral de presencia de alimentación,
Introducción
señal XTP y audio embebido. Este diseño de placa único y de perfil reducido solo requiere un espacio de 2,5 cm (1 in) entre la pared y el dispositivo de visualización de pantalla plana.
Mejora del control de dispositivos AV con inserción RS‑232 e IR
La matriz de conmutación XTP CrossPoint puede controlarse a través de RS‑232, Ethernet o el puerto USB del panel frontal. Con la capacidad de transmitir señales de control a través del mismo cableado que para AV, XTP Systems proporcionan una flexibilidad
considerable para controlar todo el sistema. Las señales RS‑232 bidireccionales pueden insertarse desde un sistema de control al puerto Ethernet de la matriz de conmutación, permitiendo el control RS‑232 de los dispositivos conectados a los transmisores y receptores XTP.
Los puertos de inserción directa IR y RS‑232 bidireccional están incluidos en todos los transmisores y receptores XTP. También están disponibles en las tarjetas de entrada y salida XTP CP. Estos puertos permiten, por ejemplo, que un sistema de control inserte señales IR en XTP System para controlar un reproductor Blu‑ray
™remoto o un dispositivo de visualización conectado a un extensor XTP.
Toda esta flexible capacidad de control del sistema es posible utilizando el mismo cable de par trenzado para enviar señales de control junto con vídeo, audio, Ethernet y alimentación. El resultado final es una infraestructura de cable simplificada que ahorra en mano de obra y coste.
Extiende Ethernet para ampliar el acceso a la red y el control AV
Un puerto Ethernet acompaña a cada puerto XTP RJ‑45 de un transmisor o receptor XTP, y de las tarjetas de entrada y salida XTP CP.
Estos puertos pueden utilizarse para extender el acceso a Ethernet desde la matriz de conmutación a extremos remotos a través de un cable de par trenzado, sin la necesidad de proporcionar conexiones de red o direcciones IP adicionales. Por ejemplo, los reproductores de Blu‑ray en los extremos fuente pueden recibir acceso a Internet desde la red LAN doméstica que está interconectada con los puertos Ethernet de una tarjeta de entrada XTP CP. Una red LAN separada para el sistema de control puede utilizarse para controlar los dispositivos de visualización remotos a través de los puertos Ethernet de las tarjetas de salida XTP CP.
Los puertos Ethernet de las tarjetas de entrada y salida XTP CP también pueden conectarse a una red LAN doméstica compartida para el control del sistema y el acceso a la red. Esto también permite colocar los dispositivos del sistema de control en los extremos remotos.
La capacidad para extender Ethernet a estos extremos remotos proporciona una importante flexibilidad para configurar el acceso a LAN según los requisitos del usuario y las normas de informática.
Características para una práctica integración
XTP Systems incluyen numerosas características de fácil integración para simplificar la configuración y funcionamiento del sistema, incluyendo todas las funciones comunes a las matrices de
conmutación de Extron, como las memorias preajustadas de E/S y el controlador del panel frontal QuickSwitch – QS‑FPC
™, con botones retroiluminados de tres colores. Los transmisores y receptores XTP pueden recibir alimentación a través del cableado CATx de la matriz de conmutación XTP CrossPoint, acelerando y simplificando la instalación en los extremos remotos, ya que se evita la necesidad de proporcionar alimentación de CA.
XTP Systems también proporcionan múltiples funciones para la gestión de audio, integrando el audio estéreo analógico junto con el audio HDMI digital. Son muchas las opciones de enrutamiento y gestión de la señal disponibles, incluyendo audio HDMI embebido y desembebido, conmutación separada de audio y downmixing de formatos multicanal.
Se incluye un software de control fácil de usar y práctico para la configuración, funcionamiento y supervisión del sistema. El software proporciona una vista completa de la matriz de conmutación y los transmisores y receptores XTP remotos, y facilita el control y la supervisión en tiempo real de todos los dispositivos XTP de un ordenador. Con el software incluido, la comunicación EDID puede gestionarse fácilmente para todos los dispositivos.
Diseñados para una fiabilidad continua
XTP Systems han sido diseñados para conseguir rendimiento óptimo y fiabilidad las 24 horas. Un sistema de supervisión en tiempo real proporciona autodiagnóstico de forma continua de las tarjetas de entrada y salida XTP CP, los enlaces XTP, las fuentes de alimentación, ventiladores internos y funciones generales del sistema. Cada tarjeta de entrada y salida XTP CP es intercambiable en caliente, de manera que la matriz de conmutación puede repararse o reconfigurarse sin tener que apagar el equipo. XTP Systems también disponen de fuentes de alimentación redundantes duales para asegurar que el suministro de alimentación sea continuo e ininterrumpido.
XTP CrossPoint 3200
MINDER EDID MINDER KEY
Tamaños de E/S desde 4x4 hasta 32x32
XTP CrossPoint 1600 puede configurarse hasta un tamaño de 16x16, y
XTP CrossPoint 3200 puede aumentarse hasta 32x32. Ambas matrices de
conmutación son fabricadas con tarjetas de entrada y salida para crear configuraciones del sistema personalizadas que empiezan desde 4x4, con tamaños de E/S disponibles en incrementos de cuatro entradas y cuatro salidas.
Admite la transmisión de vídeo, audio, IR y RS‑232 bidireccional, Ethernet y alimentación remota a través de un cable blindado CATx
XTP Systems proporcionan alta fiabilidad y un máximo rendimiento a una infraestructura de cables instalados económica y fácilmente.
Cable XTP DTP 24 de par trenzado blindado de Extron que proporciona protección adicional contra las interferencias externas y asegura la alta calidad de transmisión de la señal Extiende señales 1080p/60 Deep Color, 1920x1200 y 2K hasta 100 m (330 ft)
XTP Systems admiten la transmisión de señales digitales hasta 100 m (330 ft) a través de un único cable de par trenzado y mantienen la calidad superior de la imagen a las resoluciones más altas.
Placa trasera digital de alta tasa de datos
Asegura la conmutación y distribución de las señales de vídeo sin degradación, ofreciendo el rendimiento requerido para mantener la integridad de la señal con las señales de alta resolución más exigentes.
Enrutamiento de la señal totalmente digital
Las señales analógicas entrantes son digitalizadas para enviar una señal de vídeo digital de alta calidad y fiable al destino de la salida.
Procesamiento SD Pro
La entrada de vídeo de 480i y 576i de banda base es desentrelazada para asegurar la compatibilidad con los dispositivos de visualización equipados con HDMI y DVI, sin la necesidad de escaladores.
Amplia selección de tarjetas de entrada y salida
Toda una línea de tarjetas de entrada y salida XTP CP proporciona la integración de una gran variedad de tipos y formatos de señales, permitiendo una personalización del sistema para una aplicación específica.
Inserción de control RS‑232 a través de Ethernet
Las señales de control RS‑232 pueden ser insertadas a través de Ethernet desde un sistema de control al puerto de control Ethernet de cada matriz de conmutación XTP CrossPoint. Estas señales pueden así transmitirse a extremos remotos para permitir el control total del sistema sin cableado adicional.
Inserción IR y RS‑232
bidireccional para el control de dispositivos AV
Las señales de control pueden insertarse a través de los puertos RS‑232 e IR de las tarjetas de entrada y salida XTP CP y los transmisores y receptores XTP. Insertar las señales de control RS‑232 e IR en XTP Systems permite al sistema de control interconectarse con los dispositivos en los extremos remotos a través de la matriz de conmutación.
Alimentación remota a
transmisores y receptores XTP Las matrices de conmutación XTP CrossPoint pueden suministrar alimentación a
transmisores y receptores XTP remotos a través del mismo cable de par trenzado para el envío de señales AV. Esto evita la necesidad de suministrar alimentación por separado a los dispositivos XTP de los extremos remotos.
Conforme a HDCP
XTP Systems son conformes a HDCP, incluyendo la matriz de conmutación y los extremos remotos.
Características
Salida
EDID
EDID Minder
EDID Minder
EDID Minder Vídeo
Vídeo
Vídeo
Vídeo
Entrada
Entrada
Entrada Aquí está mi
resolución nativa y frecuencia vertical.
OK, enviando el vídeo adecuado que se ajuste a tu formato.
Tecnología SpeedSwitch
®Proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP.
EDID Minder
®Gestiona automáticamente la comunicación EDID entre los dispositivos conectados.
EDID Minder ofrece la capacidad de seleccionar una configuración guardada previamente o una de las guardadas por el usuario y aplicarla a una o todas las entradas.
La tecnología asegura que todas las fuentes se enciendan de forma adecuada y emitan íntegramente el contenido para el dispositivo de visualización.
Key Minder
®Verifica continuamente la conformidad a HDCP. Key Minder autentifica y mantiene una encriptación HDCP continua entre los dispositivos de entrada y salida para asegurar una conmutación rápida y fiable en entornos de AV profesional, al mismo tiempo que permite la distribución simultánea de una única fuente a múltiples dispositivos de visualización.
Diseño modular, configurable y para cambio en caliente
Las matrices de conmutación XTP CrossPoint proporcionan una considerable flexibilidad y posibilidad de expansión asequibles que permiten a los usuarios seleccionar la configuración necesaria para un sistema. Se pueden añadir tarjetas de entrada y salida adicionales en cualquier momento para una sencilla y rápida actualización o expansión.
Los componentes intercambiables en caliente permiten al usuario sustituir una tarjeta de
XTP Systems gestionan activamente la comunicación EDID entre el dispositivo de visualización y las fuentes de entrada para asegurar un funcionamiento constante y fiable.
entrada o salida en cualquier momento sin la necesidad de apagar la matriz. Esto es especialmente útil en aplicaciones de misión crítica que requieren un funcionamiento continuo del sistema.
Conmutación separada de audio Proporciona la capacidad de separar señales de audio de su correspondiente señal de vídeo dentro de la matriz de conmutación, incluyendo audio HDMI embebido. Esto permite que las señales de audio y vídeo de una fuente puedan conmutarse a diferentes destinos.
Extensión de Ethernet
El acceso a Ethernet puede extenderse a los extremos remotos a través del mismo cable de par trenzado utilizado para la transmisión AV, evitando la necesidad de conexiones de red o switches adicionales. Esto ofrece un práctico acceso a Internet para los dispositivos remotos, así como integración en los sistemas de control con base en Ethernet.
Compatible con HDMI
Soporta la especificación HDMI, incluyendo tasas de datos de hasta 6,75 Gbps, Deep Color hasta 12 bits, 3D y formatos de audio HD sin pérdida.
Corrección del formato de la interfaz
Reformatea automáticamente las señales fuente HDMI para su transmisión a un dispositivo de visualización DVI conectado.
Verificación de la señal activa y HDCP
XTP Systems ofrecen verificación de presencia de señal y el estado HDCP en tiempo real para cada entrada y salida de la matriz de conmutación, así como de los transmisores y receptores XTP. Esto permite una verificación sencilla, rápida y fácil de la señal y HDCP a través de RS‑232/RS‑422 o Ethernet, proporcionando una importante información al operador del sistema o al personal de Atención al cliente.
Confirmación visual de HDCP Si el contenido con encriptación HDCP se envía a un dispositivo de visualización no conforme a HDCP, se envía una señal verde a pantalla completa, proporcionando una confirmación visual inmediata de que el contenido protegido no puede visualizarse en el dispositivo de visualización seleccionado.
Gestión automática de la profundidad de bits de color La matriz de conmutación ajusta automáticamente la profundidad de bits de color según el EDID del dispositivo de visualización, evitando conflictos de compatibilidad de color entre la fuente y el dispositivo de visualización.
Ecualización automática del cable
Ecualización automática del cable proporcionada para cada entrada HDMI o DVI hasta 30 m (100 ft) a 1920x1200/8 bits de color cuando se utiliza con cables HDMI o DVI Pro de Extron.
Resincronización de salida automática
Regenera y restablece la sincronización de las señales HDMI o DVI en cada salida, permitiendo la transmisión a través de cables de largo recorrido.
Supervisión y control Ethernet Creado para cumplir con las necesidades de los entornos AV profesionales, el control Ethernet proporciona una supervisión proactiva y gestión del sistema a través de LAN, WAN o Internet utilizando los protocolos estándar TCP/IP. El control Ethernet proporciona la selección remota de vínculos de entrada y salida, ajuste y control de los niveles de entrada y salida de audio y diagnóstico avanzado del sistema.
Fuente de alimentación redundante
XTP CrossPoint 3200 dispone de una fuente de alimentación redundante para aplicaciones de misión crítica en las que la fiabilidad de la fuente de alimentación es crucial. Una versión opcional de XTP CrossPoint 1600 dispone de una fuente de alimentación redundante.
Preajustes globales
Se pueden guardar configuraciones de E/S utilizadas con frecuencia y recuperar desde el control del panel frontal, serie, USB o Ethernet. Esta característica que ahorra tiempo permite ajustar las configuraciones de E/S y guardarlas en la memoria para su uso en el futuro.
Diagnóstico avanzado asistido por ordenador
Proporciona un autodiagnóstico de las tarjetas de entrada/salida las 24 horas, voltajes de fuentes de alimentación primaria y redundante, enlaces de XTP y el estado de funcionamiento en general de la matriz. Utilizando el puerto Ethernet o de comunicaciones RS‑232/
RS‑422, es posible controlar el estado desde lugares remotos o sin personal, como entornos gubernamentales, militares, médicos o cualquier otro entorno confidencial las 24 horas.
Bloqueo de seguridad del panel frontal
Evita el uso no autorizado en entornos no seguros.
Compatible con todos los productos XTP que integran el sistema
XTP Systems proporcionan una conmutación y distribución flexibles y fiables de la señal en una solución integrada para múltiples formatos digitales y analógicos.
Características
Visión general
Solución completamente integrada para el vídeo digital y analógico XTP Systems proporcionan enrutamiento de la señal totalmente digital con conversión digital de las señales analógicas.
Configurable desde 4x4 a 32x32 Las matrices de conmutación modulares XTP CrossPoint pueden ajustarse adecuadamente al tamaño requerido por la aplicación, al mismo tiempo que permiten su expansión en el futuro.
Botones retroiluminados, tricolores
QS-FPC
™- Controlador del panel frontal QuickSwitch permite un funcionamiento simple e intuitivo de la matriz de conmutación.
Opciones de enrutamiento de audio/vídeo Las señales AV pueden enrutarse juntas o independientemente, incluyendo las señales de audio HDMI embebido.
Supervisión del sistema avanzada Proporciona autodiagnóstico continuo de la matriz de conmutación y sus componentes esenciales, incluyendo las fuentes de alimentación primaria y redundante.
Puerto de configuración USB Proporciona un práctico acceso de usuario para la configuración, funcionamiento y supervisión de XTP Systems.
Conforme a HDCP XTP Systems son conformes a HDCP y admiten tasas de datos de hasta 6,75 Gbps, Deep Color hasta 12 bits, 3D y formatos de audio HD sin pérdidas.
Inserción RS‑232 para el control del sistema Todos los componentes de XTP System, incluyendo la matriz de conmutación y los dispositivos en los extremos remotos, pueden controlarse a través de comandos RS-232 insertados en el puerto de control Ethernet.
Inserción RS‑232 e IR Las señales de control bidireccional pueden insertarse a los dispositivos de control en los extremos remotos.
Extensión de Ethernet Ethernet puede extenderse a extremos remotos para obtener acceso a la red informática o al control del sistema.
Enrutamiento y gestión de la señal de audio
XTP Systems integran audio analógico junto con audio HDMI digital, con amplias opciones de enrutamiento y gestión de la señal.
Variedad de opciones de tarjetas de entrada y salida
Las tarjetas XTP CP de E/S se conectan con los transmisores y receptores XTP remotos, mientras que las tarjetas HDMI, DVI, VGA, de vídeo y audio admiten conexiones locales.
Admite la transmisión a larga distancia de AV, IR y RS‑232 bidireccional, Ethernet y alimentación a través de un cable blindado CATx
XTP Systems proporcionan transmisión de señales digitales hasta 100 m (330 ft), incluyendo vídeo 1080p/60, 1920x1200 y 2K.
Alimentación remota
Las matrices de conmutación XTP CrossPoint pueden suministrar alimentación a transmisores y receptores XTP remotos a través del mismo cable de par trenzado de AV.
Placa trasera digital de alta tasa de datos Admite las señales HDMI y DVI de la más alta resolución utilizada actualmente, y está preparada para futuros formatos con resoluciones mayores.
XTP CrossPoint 3200 - Parte frontal
XTP CrossPoint 3200 - Parte trasera
Las matrices de conmutación XTP CrossPoint de Extron son la parte central de XTP Systems. Son modulares, pueden ampliarse desde 4x4 hasta 16x16 o 32x32 y se pueden complementar con tarjetas de entrada y salida para la transmisión a larga distancia a través de cable blindado CATx, cuando se utilizan con transmisores y receptores XTP. También están disponibles tarjetas de E/S para la conexión directa de HDMI, DVI, VGA, vídeo y audio que permiten la compatibilidad con fuentes y dispositivos de visualización locales. Estas matrices de conmutación XTP CrossPoint proporcionan un sólido sistema fiable, con una conmutación de vídeo digital ultra rápida, una avanzada supervisión del sistema las 24 horas del día y componentes modulares intercambiables en caliente.
Serie XTP CrossPoint 1600
Matrices de conmutación digital modulares de 4x4 a 16x16
Características
• Disponible en tamaños de E/S desde 4x4 hasta 16x16
• Placa trasera digital con tasa de datos de 15,2 Gbps
• Compatible con todos los productos del sistema con XTP integrado
• Enrutamiento de la señal totalmente digital
• Amplia selección de tarjetas de entrada y salida
• Inserción RS‑232 desde el puerto de control Ethernet
• Alimentación remota a transmisores y receptores XTP
• Conforme a HDCP
• Tecnología SpeedSwitch
®que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP
• Procesamiento SD Pro que proporciona desentrelazado de vídeo de definición estándar
• EDID Minder
®gestiona automáticamente la comunicación EDID
• Key Minder
®verifica continuamente la conformidad a HDCP
• Gestión automática de la profundidad de bits de color
• Extensión, supervisión y control Ethernet
Serie XTP CrossPoint 3200
Matrices de conmutación digital modulares de 4x4 a 32x32
Características
• Disponible en tamaños de E/S desde 4x4 hasta 32x32
• Placa trasera digital con tasa de datos de 15,2 Gbps
• Compatible con todos los productos del sistema con XTP integrado
• Enrutamiento de la señal totalmente digital
• Amplia selección de tarjetas de entrada y salida
• Inserción RS‑232 desde el puerto de control Ethernet
• Alimentación remota a transmisores y receptores XTP
• Conforme a HDCP
• Tecnología SpeedSwitch
®que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP
• Procesamiento SD Pro que proporciona desentrelazado de vídeo de definición estándar
• EDID Minder
®gestiona automáticamente la comunicación EDID
• Key Minder
®verifica continuamente la conformidad a HDCP
• Gestión automática de la profundidad de bits de color
• Fuente de alimentación redundante
Modelo Descripción de la versión Referencia
XTP CrossPoint 1600 Frame Chasis de 5U y 8 ranuras LLAME XTP CrossPoint 1600 Frame Chasis de 5U y 8 ranuras con
alimentación redundante LLAME
Modelo Descripción de la versión Referencia
XTP CrossPoint 3200 Frame Chasis de 10U y 16 ranuras LLAME
Matrices de conmutación XTP CrossPoint
XTP CP 4i
XTP CP 4i DMA
XTP CP 4o
XTP CP 4i HDMI
XTP CP 4i HDMI DMA
XTP CP 4o HDMI
Tarjetas XTP CP de E/S
Las tarjetas de entrada y salida XTP CP de Extron permiten la transmisión de la señal a larga distancia entre matrices de conmutación
XTP CrossPoint y transmisores y receptores XTP para enviar vídeo de alta resolución, audio, RS‑232 y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx. También admiten la conexión directa de HDMI, DVI, VGA, vídeo y audio a fuentes y dispositivos de visualización locales. Las tarjetas de entrada y salida XTP CP pueden mezclarse y combinarse para satisfacer los requisitos de la aplicación del sistema, admitir fuentes y dispositivos de visualización locales y remotos, e integrar varios formatos de vídeo digital y analógico en un único sistema integrado. Nota: el cable XTP DTP 24 de par trenzado blindado de Extron proporciona protección adicional contra las interferencias externas y asegura la alta calidad de transmisión de la señal.
Tarjetas XTP CP de E/S
Tarjetas de transmisor y receptor XTP con inserción IR/RS‑232
Características
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• Tecnología SpeedSwitch
®que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP
• EDID Minder
®• Key Minder
®• Extensión de Ethernet
• Alimentación remota a transmisores y receptores XTP
• XTP CP 4i DMA proporciona downmixing de audio multicanal
Tarjetas XTP CP HDMI de E/S
Tarjetas HDMI de entrada y salida con audio estéreo analógico
Características
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Conforme a HDCP
• Tecnología SpeedSwitch
®que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP
• EDID Minder
®• Key Minder
®• Control de volumen de salida
• Ecualización automática del cable
• Resincronización de salida automática
• Proporciona +5 V CC, 250 mA de potencia en las salidas HDMI para los dispositivos periféricos externos
• XTP CP 4i HDMI DMA proporciona downmixing de audio multicanal
Modelo Descripción de la versión Referencia
XTP CP 4i Cuatro entradas, XTP 70‑940‑01
XTP CP 4i DMA Cuatro entradas, XTP ‑
Downmixing de audio 70‑940‑02
XTP CP 4o Cuatro salidas, XTP 70‑943‑01
Modelo Descripción de la versión Referencia
XTP CP 4i HDMI Cuatro entradas, HDMI con
audio estéreo 70‑685‑11
XTP CP 4i HDMI DMA Cuatro entradas, HDMI ‑
Downmixing de audio 70‑685‑12
XTP CP 4o HDMI Cuatro salidas, HDMI con
audio estéreo 70‑687‑11
XTP CP 4i DVI Pro
XTP CP 4o DVI Pro
Tarjetas XTP CP de E/S
Tarjetas XTP CP DVI Pro de E/S
Tarjetas DVI de entrada y salida conformes a HDCP con audio estéreo analógico
Características
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Conforme a HDCP
• Tecnología SpeedSwitch
®que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP
• EDID Minder
®• Key Minder
®• Control de volumen de salida
• Ecualización automática del cable
• Resincronización de salida automática
• Proporciona +5 V CC, 250 mA de potencia en las salidas DVI para los dispositivos periféricos externos
Tarjeta XTP CP 4i VGA
Tarjeta de entrada universal con audio estéreo analógico
Características
• Acepta RGBHV, vídeo por componentes HD, S‑video y vídeo compuesto
• Admite señales de 1920x1200 y HDTV 1080p/60
• Detección automática del formato de entrada
• Conversión de la señal analógica a digital
• Procesamiento SD Pro
• EDID Minder
®• Entradas de audio estéreo analógico local
Tarjeta XTP CP 4o SA
Tarjeta de audio estéreo analógico
Características
• Salidas de audio balanceado o no balanceado
• Ajuste y silenciado del volumen de salida de audio
Modelo Descripción de la versión Referencia
XTP CP 4i DVI Pro Cuatro entradas, DVI con audio estéreo 70‑684‑11 XTP CP 4o DVI Pro Cuatro salidas, DVI con audio estéreo 70‑686‑11
Modelo Descripción de la versión Referencia
XTP CP 4i VGA Cuatro entradas, VGA universal ‑
Audio estéreo 70‑941‑01
Modelo Descripción de la versión Referencia
XTP CP 4o SA Cuatro salidas, audio estéreo analógico 70‑944‑01
Los transmisores y receptores XTP de Extron se utilizan para interconectar fuentes y dispositivos de visualización remotos a través de la transmisión a larga distancia de señales AV y de control, así como Ethernet a través de un cable blindado CATx. Son totalmente compatibles con las matrices de conmutación XTP CrossPoint como parte de un sistema de conmutación y distribución totalmente integrado para fuentes y dispositivos de visualización locales y remotos. Admiten HDMI, DVI, RGB analógico, vídeo por componentes HD y vídeo de definición estándar. Ciertos transmisores XTP disponen de conmutación automática de múltiples entradas para hacer más eficaz la integración de múltiples fuentes remotas en XTP Systems.
Nota: el cable XTP DTP 24 de par trenzado blindado de Extron proporciona protección adicional contra las interferencias externas y asegura la alta calidad de transmisión de la señal.
XTP T HDMI
Transmisor XTP para HDMI
Características
• Transmite vídeo, audio, IR y RS‑232 bidireccional, y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Paso en bucle HDMI con control de audio seleccionable
• Conforme a HDCP
• EDID Minder y Key Minder
• Extensión de Ethernet
• Capacidad de alimentación a distancia
XTP T USW 103
Conmutador XTP de tres entradas con transmisor XTP integrado
Características
• Transmite HDMI o vídeo analógico digitalizado, audio, IR y RS‑232 bidireccional, y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Conmutación de entrada automática
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• EDID Minder y Key Minder
• Extensión de Ethernet
• Capacidad de alimentación a distancia
Modelo Descripción de la versión Referencia
XTP T HDMI Transmisor XTP HDMI 60‑1043‑12
Modelo Descripción de la versión Referencia
XTP T USW 103 Conmutador transmisor XTP de
tres entradas 60‑1198‑01
Transmisores y receptores XTP
XTP T UWP 202 NL
Transmisores y receptores XTP
XTP T VGA
Transmisor XTP universal para VGA
Características
• Transmite vídeo analógico digitalizado, audio, IR y RS‑232 bidireccional, y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite RGB, vídeo por componentes HD, S‑video, y vídeo compuesto
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Procesamiento SD Pro
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• EDID Minder
• Extensión de Ethernet
• Capacidad de alimentación a distancia
XTP T HWP 101
Transmisor XTP para HDMI ‑ Placa mural Decora
®Características
• Transmite HDMI con audio embebido hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Conforme a HDCP
• EDID Minder y Key Minder
• Capacidad de alimentación a distancia
Modelo Descripción de la versión Referencia
XTP T VGA Transmisor XTP VGA universal 60‑1231‑12
Modelo Descripción de la versión Referencia
XTP T HWP 101 Transmisor HDMI Decora ‑ Negro 60‑1043‑12 XTP T HWP 101 Transmisor HDMI Decora ‑ Blanco 60‑1043‑13
XTP T UWP 202
Transmisor XTP de dos entradas ‑ Placa mural Decora
®Características
• Transmite HDMI o vídeo analógico digitalizado, audio, IR y RS‑232 bidireccional, y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Conmutación de entrada automática
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• EDID Minder y Key Minder
• Extensión de Ethernet ‑ XTP T UWP 202
• Capacidad de alimentación a distancia
• Control RS‑232
Modelo Descripción de la versión Referencia
XTP T UWP 202 Transmisor Decora de 2 entradas ‑ Negro 60‑1216‑12 XTP T UWP 202 Transmisor Decora de 2 entradas ‑ Blanco 60‑1216‑13 XTP T UWP 202 NL Transmisor Decora de 2 entradas sin LAN ‑
Negro 60‑1410‑12 XTP T UWP 202 NL Transmisor Decora de 2 entradas sin LAN ‑
Blanco 60‑1410‑13
Transmisores y receptores XTP
XTP T EU 202
Transmisor XTP de dos entradas para cajas de conexiones de tipo EU
Características
• Diseñado para el montaje en una caja de conexiones eléctrica EU estándar de dos gangs
• Transmite HDMI o vídeo analógico digitalizado, audio, IR y RS‑232 bidireccional hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Conmutación automática entre entradas
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• EDID Minder y Key Minder
• Capacidad de alimentación a distancia
XTP T MK 202
Transmisor XTP de dos entradas para cajas de conexiones de tipo MK
Características
• Diseñado para el montaje en una caja de conexiones eléctrica MK estándar de dos gangs
• Transmite HDMI o vídeo analógico digitalizado, audio, IR y RS‑232 bidireccional hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Conmutación automática entre entradas
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• EDID Minder y Key Minder
• Capacidad de alimentación a distancia
XTP T FB 202
Transmisor XTP de dos entradas para cajas de suelo
Características
• Diseñado para el montaje en una variedad de cajas de suelo
• Transmite HDMI o vídeo analógico digitalizado, audio, IR y RS‑232 bidireccional, y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Conmutación automática entre entradas
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• EDID Minder y Key Minder
• Capacidad de alimentación a distancia
Modelo Descripción de la versión Referencia
XTP T EU 202 Transmisor EU de 2 entradas 60‑1358‑35
Modelo Descripción de la versión Referencia
XTP T MK 202 Transmisor MK de 2 entradas 60‑1358‑23
Modelo Descripción de la versión Referencia
XTP T FB 202 Transmisor XTP de 2 entradas para cajas de suelo 60‑1383‑12
Transmisores y receptores XTP
XTP SR HDMI
Receptor escalador XTP
Características
• Recibe vídeo, audio, IR y RS‑232 bidireccional, y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx
• Escala HDMI, DVI, RGB, vídeo por componentes HD y vídeo de definición estándar recibido de los dispositivos XTP
• Resoluciones de salida seleccionables desde 640x480 hasta 1920x1200, incluyendo HDTV 1080p/60 y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• EDID Minder y Key Minder
• Extensión de Ethernet
• Capacidad de alimentación a distancia
• Paso de audio HDMI seleccionable
• Control de dispositivos por cierre de contacto
• Control de la relación de aspecto
• Patrones de ajuste internos para calibración y configuración
• Clasificado plenum UL 2043
Modelo Descripción de la versión Referencia
XTP SR HDMI Receptor escalador XTP 60‑1199‑01
XTP R HDMI
Receptor XTP para HDMI
Características
• Recibe vídeo, audio, IR y RS‑232 bidireccional, y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• EDID Minder y Key Minder
• Desembebido de audio HDMI con salidas de audio analógico estéreo y digital S/PDIF
• Extensión de Ethernet
• Capacidad de alimentación a distancia
• Paso de audio HDMI seleccionable
• Control de dispositivos por cierre de contacto
• Clasificado plenum UL 2043
Modelo Descripción de la versión Referencia
XTP R HDMI Receptor XTP HDMI 60‑1043‑13
MODEL 80
FLAT PANEL
AUDIO
LR
IR RS-232 OVER XTP
Tx RxGTx Rx
LAN HDMI OUT
PWR SIG AUDIO
PWRSIG L
R AUDIO
RS-232 IR OVER XTP
TxRx TxRx G LAN
HDMI OU T
AUDIO
Extron XTP R HWP 201
Receptor XTP para HDMI en placa mural Decora
Pared 2,5 cm (1 in) Parte trasera del dispositivo de visualización
Transmisores y receptores XTP
XTP R HWP 201
Receptor XTP con conector HDMI a 90° para dispositivos de visualización de montaje en pared
Características
• Recibe vídeo con audio embebido, IR y RS‑232 bidireccional, y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx
• Diseño de placa mural único y de perfil reducido que requiere un espacio mínimo detrás del dispositivo de visualización de pantalla plana
• Admite vídeo de ordenador hasta 1920x1200, incluyendo HDTV 1080p/60 Deep Color y 2K
• Compatible con cables XTP DTP 24 y de par trenzado blindado CATx
• Inserción IR y RS‑232 bidireccional para el control de dispositivos AV
• Conforme a HDCP
• EDID Minder y Key Minder
• Extensión de Ethernet
• Desembebido de audio HDMI con salidas de audio estéreo analógico y control de volumen
• Capacidad de alimentación a distancia
• Montaje en una placa mural incluida de estilo Decora
®de dos gangs
Modelo Descripción de la versión Referencia
XTP R HWP 201 Receptor XTP Decora ‑ Negro 60‑1367‑22
XTP R HWP 201 Receptor XTP Decora ‑ Blanco 60‑1367‑23
ACCESORIOS
WPD 101 C WPD 102 P
Transmisores y receptores XTP
XTP PI 100
Inyector de alimentación XTP de un puerto
Características
• Proporciona alimentación a un extensor XTP
• Diseñado específicamente para las altas tasas de datos de XTP Systems
• No afecta a la calidad de las señales
• Se incluye kit de montaje ZipClip
™200 patentado:
– Se monta de forma segura en una gran variedad de superficies, incluyendo raíles de rack, mesas, atriles, barras para proyector y patas de mesa
– Ranuras para la sujeción de cables que permiten un alivio de tensión adecuado y el guiado del exceso de cable
– Presilla de liberación rápida que permite una instalación y un desmontaje fáciles
• Indicadores LED de estado en tiempo real para la resolución de problemas y supervisión
• Listado en UL/c‑UL y conforme a las directivas de la CE
• Carcasa de 1U y un cuarto de ancho de rack
Modelo Descripción de la versión Referencia
XTP PI 400 Inyector de alimentación XTP de cuatro puertos 60‑1298‑01
Serie WPD 100
Placas murales de paso ‑ Decora
®para cable XTP DTP 24
CARACTERÍSTICAS
• Diseñada para utilizarse con los cables XTP DTP 24 de Extron, non‑plenum referencia 22‑236‑03 y plenum referencia 22‑235‑03
• Diseño completamente blindado que reduce el ruido producido por altas interferencias EMI/RFI
• Alivio de tensión y unión a masa metálicos
• Contactos chapados en oro
Modelo Descripción de la versión Referencia
WPD 101 C Un acoplador XTP DTP 24 70‑1053‑03
WPD 102 C Dos acopladores XTP DTP 24 70‑1055‑03
WPD 101 P Un jack de terminación XTP DTP 24 70‑1054‑03
WPD 102 P Dos jacks de terminación XTP DTP 24 70‑1056‑03
XTP PI 400
Inyector de alimentación XTP de cuatro puertos
Características
• Proporciona alimentación a hasta cuatro extensores XTP
• Diseñado específicamente para las altas tasas de datos de XTP Systems
• No afecta a la calidad de las señales
• Indicadores LED de estado en tiempo real para la resolución de problemas y supervisión
• Listado en UL/c‑UL y conforme a las directivas de la CE
• Carcasa de 1U y medio ancho de rack
Modelo Descripción de la versión Referencia
XTP PI 100 Inyector de alimentación XTP de un puerto 60‑1233‑01
INYECTORES DE ALIMENTACIÓN XTP
Cable y accesorios XTP
R E C O M M E N D E D
XTP DTP 24
Cable de par trenzado blindado para los productos de XTP Systems y DTP Systems
• Diseñado para un rendimiento superior con los productos de XTP Systems y DTP Systems
• Proporciona protección adicional contra las interferencias externas y asegura la alta calidad de transmisión de la señal
• Certificado para un ancho de banda de 475 MHz a distancias de hasta 100 m (330 ft)
• Probado y verificado de forma independiente para cumplir con los requisitos de rendimiento establecidos por HDBaseT Alliance
• Diseño SF/UTP con cuatro conductores de par trenzado sin blindar dentro de un blindaje mallado y laminado
• Fabricado con cable de cobre sólido de 24 AWG
• Disponible en versiones plenum y non‑plenum
Conector XTP DTP 24
Kit de conector blindado RJ‑45 para el cable XTP DTP 24 de par trenzado blindado de Extron
• Fabricado para su uso con el cable XTP DTP 24 de par trenzado blindado
• Alivio de tensión y unión a masa metálicos
• Ideal para entornos con altas EMI/RFI
• Guía de alineamiento del conductor que reduce el crosstalk y la interferencia de señales
• Contactos chapados en oro
• Disponible en cantidades de 10
Modelo Descripción de la versión Referencia XTP DTP 24/1000 Bobina non-plenum de 305 m (1000 ft) 22-236-03 XTP DTP 24P/1000 Bobina plenum de 305 m (1000 ft) 22-235-03
Modelo Descripción de la versión Referencia XTP DTP 24 Plug Conector XTP DTP 24, paquete de 10 101-005-02
Jack de terminación XTP DTP 24
Acoplador blindado RJ‑45 para el cable XTP DTP 24 de par trenzado blindado de Extron
• Fabricado para su uso con el cable XTP DTP 24 de par trenzado blindado
• Diseño de encaje a presión de estilo keystone para facilitar la instalación en placas murales, AAP (placas de adaptador arquitectónico) y marcos de montaje similares
• Alivio de tensión y unión a masa metálicos
• Ideal para entornos con altas EMI/RFI
• Contactos chapados en oro
• Incluye herramienta para una terminación fácil y rápida
• Disponible en cantidades de 10
Acoplador XTP DTP 24
Acoplador blindado RJ‑45 para el cable XTP DTP 24 de par trenzado blindado de Extron
• Fabricado para su uso con el cable XTP DTP 24 de par trenzado blindado
• Diseño completamente blindado que reduce el ruido producido por altas interferencias EMI/RFI
• Compatible con los estándares de cable TIA/EIA 568A/B
• Diseño de encaje a presión de estilo keystone para facilitar la instalación en placas murales, AAP (placas de adaptador arquitectónico) y marcos de montaje similares
• Contactos chapados en oro
• Disponible en cantidades de 10 Modelo Descripción de la versión Referencia
XTP DTP 24 Jack Jack XTP DTP 24, paquete de 10 101-023-01
Modelo Descripción de la versión Referencia
XTP DTP 24 Coupler Acoplador XTP DTP 24, paquete de 10 101-022-02
Extron ofrece varios productos para hacer más eficaz la instalación e integración de XTP Systems. Los cables y accesorios de terminación
XTP DTP 24 de par trenzado están diseñados específicamente para su uso con XTP Systems y proporcionar una óptima transmisión de la
señal. Estos cables, jacks, acopladores y conectores RJ‑45 certificados por Extron proporcionan un rendimiento asegurado a través de toda la
infraestructura de cable XTP.
File Tools Help
Executive_Conference_Center.xtp - XTP Configurator Executive_Conference_Center.xtp - XTP Configurator
Connections Device Settings XTP Power EDID Minder System Configuration
System Configuration
Double click to power
XTP R HDMI
XTP Tx Input Cards Output Cards
Signal
XTP T HDMI
XTP CrossPoint 1600
XTP Rx Outputs
PC PC
PC PC
Signal
Sony Vizio LG
PC XTP T HDMI
Signal
Laptop XTP T UWP202
XTP T HDMI
Blu-ray 1 XTP T HDMI
XTP SR HDMI XTP R HDMI
Double click to power XTP R HDMI Blu-ray 2
Signal
Dell Samsung Panasonic
Signal Double click to power
XTP T VGA
Signal
Signal
Sony Vizio LG Samsung 1
2 3 4
5 6 7 8
9 10
13 14 15 16 11 12
XTP 4i
XTP 4i DMA
Empty
XTP 4o
XTP 4o
XTP 4o HDMI 1 2 3 4
5 6 7 8
9 10
13 14 15 16 11 12
XTP R HDMI XTP R HDMI
XTP SR HDMI
A V
AV
General Information Device Name: Blu-ray 2 Device Type: XTP T HDMI
Signal Information
1080p @ 60Hz 2 Ch Audio Current EDID Information Firmware Version: 1.00
Audio Information Audio Input Selected: HDMI Audio Gain: N/A Embedded Audio: Present Temperature: 81 F Loop-Thru Display: DELL
Power Information Power Source: Matrix Power Consumption: 12W
HDCP: On
XTP 4i DVI Pro XTP 4o HDMI
Inputs
Laptop
Samsung
SHARP DELL DELL DELL
