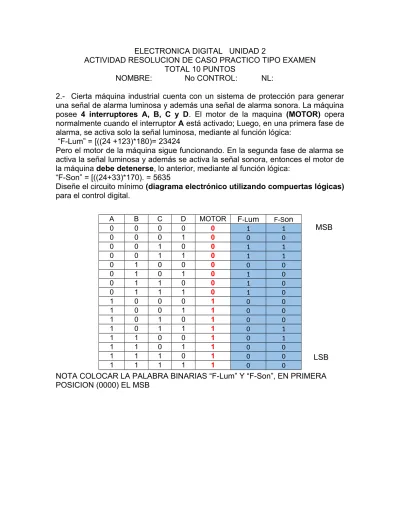

ELECTRONICA DIGITAL UNIDAD 2
ACTIVIDAD RESOLUCION DE CASO PRACTICO TIPO EXAMEN TOTAL 10 PUNTOS
NOMBRE: No CONTROL: NL:
2.- Cierta máquina industrial cuenta con un sistema de protección para generar una señal de alarma luminosa y además una señal de alarma sonora. La máquina posee 4 interruptores A, B, C y D. El motor de la maquina (MOTOR) opera normalmente cuando el interruptor A está activado; Luego, en una primera fase de alarma, se activa solo la señal luminosa, mediante al función lógica:
“F-Lum” = [((24 +123)*180)= 23424
Pero el motor de la máquina sigue funcionando. En la segunda fase de alarma se activa la señal luminosa y además se activa la señal sonora, entonces el motor de la máquina debe detenerse, lo anterior, mediante al función lógica:
“F-Son” = [((24+33)*170). = 5635
Diseñe el circuito mínimo (diagrama electrónico utilizando compuertas lógicas) para el control digital.
NOTA COLOCAR LA PALABRA BINARIAS “F-Lum” Y “F-Son”, EN PRIMERA POSICION (0000) EL MSB
MSB
LSB
A B C D MOTOR F-Lum F-Son
0 0 0 0 0 1 1
0 0 0 1 0 0 0
0 0 1 0 0 1 1
0 0 1 1 0 1 1
0 1 0 0 0 0 0
0 1 0 1 0 1 0
0 1 1 0 0 1 0
0 1 1 1 0 1 0
1 0 0 0 1 0 0
1 0 0 1 1 0 0
1 0 1 0 1 0 0
1 0 1 1 1 0 1
1 1 0 0 1 0 1
1 1 0 1 1 0 0
1 1 1 0 1 0 0
1 1 1 1 1 0 0
