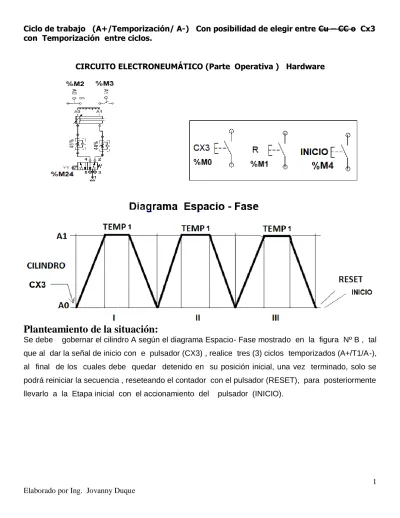

1 Ciclo de trabajo (A+/Temporización/ A-) Con posibilidad de elegir entre Cu – CC o Cx3 con Temporización entre ciclos.
CIRCUITO ELECTRONEUMÁTICO (Parte Operativa ) Hardware
Planteamiento de la situación:
Se debe gobernar el cilindro A según el diagrama Espacio- Fase mostrado en la figura Nº B , tal
que al dar la señal de inicio con e pulsador (CX3) , realice tres (3) ciclos temporizados (A+/T1/A-),
al final de los cuales debe quedar detenido en su posición inicial, una vez terminado, solo se
podrá reiniciar la secuencia , reseteando el contador con el pulsador (RESET), para posteriormente
llevarlo a la Etapa inicial con el accionamiento del pulsador (INICIO).
2 Elaborado por Ing. Jovanny Duque
SOLUCIÓN – GRAFCET EN FLUIDSIM P
GRAFCET FLUID SIM CX3 FULL
https://youtu.be/FFGBXnqjY80
3 CTIVIDAD 1 : CREE UNA CARPETA LLAMADA GX APELLIDO EST 1 - APELLIDO EST 2 y guarde en ella el GRAFCET simulado con Fluid Sim P.
CONEXIÓN DE ENTRADAS Y SALIDAS DEL FLUID SIM P CON EL IO FACTORY
EN EL FLUID SIM
4 Elaborado por Ing. Jovanny Duque
DESCARGAR E INSTALAR EL SOFTWARE EZOPC V5.8 DE FESTO
CREE LA ESCENA DEL HARDWARE VIRTUAL EN EL SOFTWARE
FACTORY IO y Sálvela /Guárdela
5
CONFIGURACIÓN DEL FACTORY IO
FACTORY IO /ARCHIVO - DRIVERS CONFIGURACIÓN
CONFIGURACIÓN DE ENTRADAS Y SALIDAD DE FACTORY IO
6 Elaborado por Ing. Jovanny Duque
PONER EN RUN AMBOS SOFTWARE
VISTA GENERAL DEL PROYECTO INTREGRANDO LOS 3 SOFTWARE
7
Por defecto las escenas creadas se guardan en la siguiente Ruta , Mis Documentos / Factory IO/ My Scenes
Cópiela y guárdela en la carpeta del proyecto .
ACTIVIDAD
La carpeta del proyecto debe contener DOS (2) archivos (el GRAFCET de Fluid simP – la escena de Factory IO)
Comprima la carpeta y cárguela al Aula virtual.
A todas las variables le deben adicionar el Gx (El nombre del grupo en la tabla de símbolos) . (Obligatorio)
AMBOS INTEGRANTES DEBEN SUBIR LA ACTIVIDAD , DEBE SER LA MISMA CARPETA CON LOS 2 PROGRAMAS.
Cada una de las indicaciones anteriores se tendrán en cuenta dentro de la REVISIÓN de la actividad
LA SUSTENTACIÓN DEL PROYECTO HACE PARTE DE LA NOTA , ES DECIR QUE DEBEN ESTAR EN CAPACIDAD PARA RESPONDER PREGUNTAS SOBRE EL PROYECTO
NO SE ACEPTARAN O SE TENDRAN EN CUENTA ENVIOS POR FUERA DE LA FECHA LÍMITE ESTABLECIDA EN EL AULA VIRTUAL O POR OTROS CANALES DISTINTOS AL AULA VIRTUAL.
VIDEOS DE APOYO PARA HACERLO LUEGO CON UN PLC
PLC M221 GRAFCET SOMACHINE 3 ESTRUCTURAS
https://youtu.be/foKmWMa4Hv8
VER ESTA LISTA DE REPRODUCCIÓN= FACTORY I O y SOMACHINE GRAFCET - CX3 RESET INICIO
En estos 4 videos podrás aprender a realizar proyectos de simulación de PLC, usando los software FACTORY IO y SOMACHINE BASIC en lenguaje GRAFCET.
https://youtube.com/playlist?list=PLHTERkK4EZJppBBM5V8bCWRlDUxFYR0H8
8 Elaborado por Ing. Jovanny Duque
