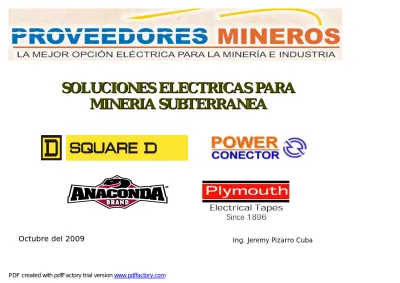

SOLUCIONES ELECTRICAS PARA MINERIA SUBTERRANEA

(1)

SOLUCIONES ELECTRICAS PARA

MINERIA SUBTERRANEA

Ing. Jeremy Pizarro Cuba

Octubre del 2009

(2)

INTRODUCCIÓN

Proveedores Mineros ofrece al mercado soluciones

eléctricas acorde a la necesidad del cliente y su

operación.

Las Soluciones Eléctricas para Minería Subterránea

están conformadas básicamente por Tableros para

alimentación de equipos móviles con equipamiento

Square D, Conectores unipolares y tripolares con

cuerpo de EPDM en Power Conector, Cables

mineros de arrastre en Anaconda – General Cable y

reparación y empalme de cables con Plymouth

(3)

NORMATIVIDAD

• Los equipos utilizados en las soluciones son fabricado bajo estádares internacionales.

• Los equipos cuentas con

certificaciones UL, NEMA, CSA, MSHA

• Tienen la garantía de pruebas en fábrica con las cuales ofrecen al mercado el más alto estandar de Seguridad y Confiabilidad en la operación

(4)

TABLEROS ELECTRICOS

Fabricación de Tableros Eléctricos de acuerdo a la necesidad del cliente.

Componentes Nema Square D y accesorios Schneider: Merlin Gerin,

Telemecanique, Himel, etc.

•CCMs

•Arranques Directos

•Arranques Estrella Triángulo

•Arranques por Autotrafos

•Arranques por Variadores de Velocidad

•Tableros Autosoportados, adosados y para empotrar

(5)

TABLEROS ELECTRICOS

• _{Tableros con gabinetes}

metálicos y en Fibra de

Vidrio.

• Manijas de accionamiento

lateral entrelazadas al

breaker.

• _{Relés de estado sólido.}

• _{Breaker con alto poder de}

corte.

(6)

TABLEROS ELECTRICOS CON

CONECTORES UNIPOLARES

(7)

TABLEROS ELECTRICOS CON

PROTECCION DIFERENCIAL

(8)

(9)

INTRODUCCIÓN

Dentro de su vasto plan de desarrollo Power Conector ha implementado su Planta con maquinarias con Control Numérico Computarizado, las piezas de los conectores y enchufes son diseñadas en un software especializado, posteriormente se realizan simulaciones previas en 3D de las operaciones que ejecutarán las maquinarias CNC, traduciéndolos a lenguaje de códigos propios de esta tecnología CNC. Finalmente en las computadoras de las maquinarias se realizan las ediciones de códigos y se termina el proceso ejecutando los programas.

(10)

Los materiales empleados en sus partes aislantes y cubierta externa son (EPDM/CPE) lo que dan características altamente resistentes a condiciones severas como abrasión, grasas, humedad, impactos directos y radiación UV. Su cubierta externa tiene las características de un encerramiento Nema 12, Nema 4X. La parte conductiva es realizada en cobre de alta pureza 99.9%.

(11)

Otras de las ventajas que ofrecen los conectores es la estandarización en la fabricación de sus partes vivas y aislantes, es decir ofertamos también kits de repuestos para reparar las partes averiadas de nuestros conectores (generalmente contactos), obteniendose un ahorro considerable bajo este sistema de recupero del producto.

(12)

PRODUCTOS DE POWER CONECTOR

• Conector unipolar de la SERIE TWIST LOCK EXTRAIBLE

• Conector tripolar COUPLERS de Baja Tensión y Media Tensión.

• Conectores Multipolar Tipo SWIFT LOCK JOINT configuración de 3Ph+LT+2 pilotos y de 3Ph+LT., aislamiento de hasta 2KV.

• Conectores multipolares tipo Oval

(13)

CONECTOR UNIPOLAR TWIST LOCK EXTRAIBLES

• Son conectores unipolares muy robustos y resistentes a golpes e impactos, agrietamiento y abrasion. Hermeticos a prueba de agua, humedad y polvo. El cuerpo aislante es de polimeros epdm especialmente formulados para uso en minería. Sus contactos hembra y macho son de cobre duro de alta pureza. El armado al cable es muy sencillo solo requiere de una llave allen.

(14)

CONECTOR UNIPOLAR TWIST LOCK

EXTRAIBLES

CARACTERISTICAS:

• Tensión de

aislamiento 600 /

2000 Voltios.

• Corriente nominal

110 a 400 Amperios.

• Temperatura de

operación 90°C.

(15)

APLICACIONES

Para la conexión de cables portátiles aereos, murales y tableros de distribución de uso en: •Jumbos •Scoops •Bombas •Ventiladores •Cables de soldar

(16)

COUPLERS B.T. 600/2000 V

• Producidos con maquinaria CNC, lo que garantiza su precisión. Los aislantes son de elastómero EPDM de un alto nivel dieléctrico ,SBR/EBONITA

.importada, tiene una dureza de 100 shore por lo cual son altamente resistentes a la tracción y al arrastre.

Fabricados con cobre al 99,9% de pureza.

(17)

COUPLERS B.T. 600/2000 V

Presentación: Aéreos y murales. Servicio: Pesado Aislante: EPDM – SBR. Nivel. de Aislam.: 600/2,000V Encerramiento: Nema 4,12, 3R Contactos Cobre: 99,99% Intensidad: 250, 400A. Cable Máx. AWG: 4/0 Norma CSA M421 -93 MEM 308-2001 Pruebas IEEE Std. 48

(18)

MATERIALES PARA COUPLER DE

BAJA TENSION

MATERIAL

APLICACION

PROPIEDADES

CAUCHO

EPDM SBR

AISLAMIENTO

y CUBIERTA

AISLAMIENTO

y CUBIERTA

RESISTENTE AL RESISTENTE AL ARRATRE, RAYOS UV y ARRATRE, RAYOS UV y ACEITES ACEITES COBRE COBRE ELECTROLITICO

ELECTROLITICO

CONTACTOS

_ELECTRICOS

CONTACTOS

_ELECTRICOS

99.9% PUREZA

ACERO

INOXIDABLE

RESORTES DE

_CONTACTOS

RESORTES DE

_CONTACTOS

NO SE

_DEFORMA

NO SE

_DEFORMA

(19)

APLICACIONES

• Maquinas

como Jumbos,

palas

eléctricas,

máquinas de

soldar,

perforadoras y

alimentación

tableros de

distribución.

(20)

VENTAJAS TÉCNICAS DE COUPLERS

POWER CONECTOR

DESCRIPCIÓN VENTAJA

Compatibilidad _{Son compatibles con la mayoría de couplers}

existentes en el mercado.

Tracción Alta resistencia a la tracción y al arrastre.

Contactos

Individuales bronce tienen la particularidad de ser Todos y cada uno de los contactos de cobre y despiezados, es decir, se permite un fácil ensamble y despiece; además se pueden cambiar las piezas deterioradas por el uso sin necesidad de cambiar todo el coupler.

Unión

Cable-Contacto estaño, lo que garantiza una conductividad Por medio de 02 prisioneros y soldadura de total entre los dos elementos.

(21)

COMPONENTES

DEL

CABLE

TIPO

SHD-GC

Chaqueta de CPE Extra Uso Rudo

Bicapa Reforzada Con Textil Malla de Refuerzo

Monitor de Tierra Tierra Conductores De Cobre Estañado Flexibles

Aislamiento de EPR Flexible Tierra

(22)

Los conductores son la causa más común de fallas de los cables para minería, Anaconda optimiza todos los siguientes criterios para mejorar su rendimiento:

CONDUCTORES

• Flexibilidad

Utiliza una configuración óptima para cada tamaño del conductor.

• Fuerza de tensión

La mayor posible para los conductores trenzados

• Resistencia a la compresión

No solo está en función al número de hilos, si no también al diseño.

• Corte mínimo

Utiliza la cantidad mínima de capas

• Resistencia a la torsión

Tiene mayor duración que la competencia en las pruebas de torsión

• Resistencia a la fatiga

Tiene mayor duración que la competencia en pruebas de flexibilidad

• Lubricidad

Recubierto con estaño para aumentar la resistencia a la fatiga

(23)

AISLAMIENTO

El EPR flexible se utiliza en la mayoría de los cables para minería, excepto en el tipo MP-GC

● Propiedades térmicas

El EPR es más estable en una gama térmica más amplia

● Resistencia a la humedad

Tiene una duración de 3X mayor que los compuestos XLP en la absorción de humedad

● Propiedades mecánicas

Mayor rendimiento de flexibilidad Mayor duración

● Propiedades eléctricas

Tiene una mayor duración que la resistencia a la Corona Generalmente es 10X superior que XLP

● Flexibilidad

XLP es sólo práctico para el tipo MP-GC Aplicación relativamente fija

(24)

CONDUCTORES DE TIERRA

• Proporcionan un circuito a tierra especial para la corriente de falla Conductores no aislados de cobre estañado

Sólo tipos SHD-GC, MP-GC, G, y G-GC

Tomas de tierra de cobre estañado en SHD-GC y G-GC Tomas de tierra de cobre descubierto en tipo MP-GC

• Proporcionan contacto continuo con la pantalla metálica Malla de cobre estañado

Cinta de cobre estañado o descubierto Circuitos múltiples en paralelo a tierra Sólo construcciones SHD-GC y MP-GC

• Utilizan geometría óptima del conductor Minimizan la rotura de los hilos

Posible falla de los conductores de conexión a tierra

(25)

CONDUCTOR DE CHEQUEO DE TIERRA

• Proporcionan integridad al sistema de conexión a tierra

Aseguran que el sistema de conexión a tierra funcione decuadamente todo el tiempo

• Característica de seguridad relativamente única en cables para minería

Proporciona las siguientes características Excesiva capacidad de conexión a tierra

Protección adicional de fallas de conexión a tierra

• Aislado con polipropileno de alta resistencia Proporciona alto nivel de protección mecánica

Reduce la rotura del conductor con comprobación en tierra Se minimiza la frecuencia de las fallas de conexión a tierra

(26)

CHAQUETA

Protege al cable de daños por el ambiente o químicos

• Forro de CPE reforzado con dos capas unidas durante la

curación

Se convierten en una unidad con las cintas incrustadas

• La malla de refuerzo de poliéster se aplica entre las capas del

forro

Mayor resistencia al rasgado

Resistencia adicional al aplastamiento

• El forro se cura por medio del proceso de curación con plomo

Garantiza una apariencia lisa, libre de imperfecciones

Asegura un nivel de curado consistente en todo el espesor del forro Los forros de poliuretano o PVC se extruden de manera

termoplástica

• El desarrollo de nuestros componentes garantizan un diseño óptimo Aceite, Llama, Abrasión, Resistencia a la compresión, corte y

rasgado

(27)

TERMINATION KITS OUTDOOR / INDOOR

HIGH VOLTAGE TAPS LOW VOLTAGE TAPES

Plymouth Bishop es una división de Plymouth Ruber pany, Inc. la cual fue fundada en 1896 Canton, Massachussets - USA.

A través de los años Plymouth ha incrementado su capacidad técnica y de fabricación.

Hoy en día Plymouth Bishop representa la más completa línea de cintas eléctricas en el mundo, como:

(28)

CINTAS PLYMOUTH – USA

CINTAS DE CAUCHO PARA BAJO VOLTAJE

CINTAS AISLANTES PARA ALTO VOLTAJE

MASILLAS AISLANTES

Cintas para Bajo Voltaje Cintas para Alto Voltaje Kits de terminación y empalme contraíbles en frío hasta 35 KV.

Kits de reparación de chaquetas para todo tipo de cables.

Cumple con las normas: MSHA P-153, UL 510, CSA 22.2, ASTM-D-3005, HH-I-595C

(29)

KITS DE EMPALME PARA ALTO VOLTAJE KITS DE EMPALME

PARA BAJO VOLTAJE
