87 (2) (máx. 162) (máx 162) L 160 mín/máx. Referencias Capacidad A U / /

■

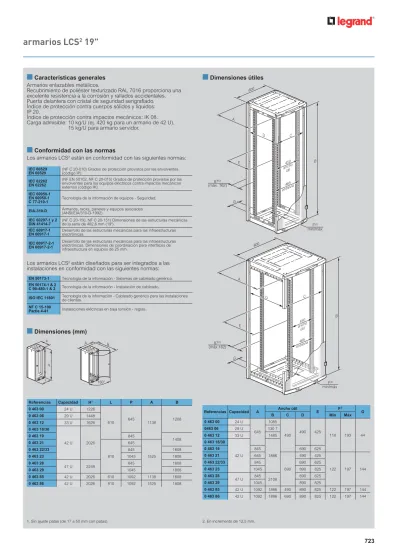

Características generales

Armarios enlazables metálicos.

Recubrimiento de poliéster texturizado RAL 7016 proporciona una

excelente resistencia a la corrosión y rallados accidentales.

Puerta delantera con cristal de seguridad serigrafiado.

Índice de protección contra cuerpos sólidos y líquidos:

IP 20.

Índice de protección contra impactos mecánicos: IK 08.

Carga admisible: 10 kg/U (ej. 420 kg para un armario de 42 U).

15 kg/U para armario servidor.

■

Dimensiones útiles

■

Conformidad con las normas

Los armarios LCS

2

_{están en conformidad con las siguientes normas:}

■

Dimensiones (mm)

Los armarios LCS

2

_{están diseñados para ser integrados a las}

instalaciones en conformidad con las siguientes normas:

IEC 60529

EN 60529 (NF C 20-010) Grados de protección provistos por las envolventes (código IP).

IEC 62262 EN 62262

(NF EN 50102, NF C 20-015) Grados de protección provistos por las envolventes para los equipos eléctricos contra impactos mecánicos externos (código IK).

IEC 60950-1 EN 60950-1 C 77-210-1

Tecnología de la información de equipos - Seguridad.

EIA-310-D Armarios, racks, paneles y equipos asociados _{(ANSI/EIA/310-D-1992).} IEC 60297-1 y 2

DIN 41414-7 (NF C 20-150, NF C 20-151) Dimensiones de las estructuras mecánicas de la serie de 482,6 mm (19").

IEC 60917-1 EN 60917-1

Desarrollo de las estructuras mecánicas para las infraestructuras electrónicas.

IEC 60917-2-1 EN 60917-2-1

Desarrollo de las estructuras mecánicas para las infraestructuras electrónicas. Dimensiones de coordinación para interfaces de infraestructura en equipos de 25 mm.

EN 50173-1 Tecnología de la información - Sistemas de cableado genérico.

EN 50174-1 & 2

C 90-480-1 & 2 Tecnología de la información - Instalación de cableado.

ISO IEC 11801 Tecnología de la información - Cableado genérico para las instalaciones

de clientes.

NF C 15-100

Partie 4-41 Instalaciones eléctricas en baja tensión - reglas.

Referencias Capacidad H 1 _{L P A B} 0 463 00 24 U 1226 610 645 1138 1208 0 463 06 29 U 1448 0 463 12 33 U 1626 0 463 18/30 42 U 2026 0 463 19 845 1408 0 463 21 810 645 1525 0 463 22/33 845 1608 0 463 23 1045 1808 0 463 28 47 U 2248 845 1608 0 463 29 1045 1808 0 463 85 42 U 2026 610 1092 1138 1608 0 463 86 42 U 2026 810 1092 1525 1808

Referencias Capacidad A Ancho útil E F

2 G B C D Mín Máx 0 463 00 24 U 645 1085 490 490 425 118 193 44 0463 06 29 U 130 7 0 463 12 33 U 1485 0 463 18/30 42 U 1886 0 463 19 845 690 625 0 463 21 645 690 490 425 122 197 144 0 463 22/33 845 690 625 0 463 23 1045 890 825 0 463 28 47 U 845 2108 690 625 0 463 29 1045 890 825 0 463 85 42 U 1092 1886 490 890 825 122 197 144 0 463 86 42 U 1092 1886 690 890 825 122 197 144 P B L A H 160° A D E 450 ancho útil C 465 entrevía G F(2) mín/máx 87(2) (máx. 162) B 600 A D E _ancho450 útil 465 entrevía G F(2) mín/máx 87(2) (máx 162) B C 800

1. Sin ajuste patas (de 17 a 50 mm con patas). 2. En incremento de 12,5 mm.

armarios LCS

2

_19"

armarios LCS

2

_19"

e

■

Peso (kg)

Los pesos indicados corresponden al peso neto (sin embalaje).

Referencia Peso de armario Peso de armario de extensión

0 463 00 52 -0 463 -06 60 -0 463 12 69 -0 463 18/3-0 (ext) 82 60 0 463 19 98 -0 463 21 97 -0 463 22/33 (ext) 113 86 0 463 23 131 -0 463 28 125 -0 463 29 145 -0 463 85 155

-0 463 86 166

-Referencias P Ancho útil C

L1 L2 L3 0 465 00 115 430 0 462 23 1 _{120 216} 0 465 01 200 430 0 465 02 360 430 0 465 05 450 435 0 465 06 650 435 0 465 0 7 850 435 0 465 08 450 425 320 0 465 09 650 425 420 0 465 10 650 425 420 0 465 17 850 435 0 465 18 850 425 420

■

Placas de 19" con ventiladores (mm)

Referencias

Dim. Armarios Profundidad Número de ventiladores Sección (cm2) Flujo (m3_/h) 0 464 87 2 114 180 0 464 88 3 172 270 482 465 89 Ø 7 3 U

482

465

89

Ø 7

3 U

■

Entradas de cable (mm)

Pre-cortes superior e inferior en formato 19" (dimensión útil 451 mm).

Pre-cortes para armarios servidores, consultar.

L. 600 L. 800 P. 600 P. 800 P. 1000 -L1 P L2 L3 P C

■

Elemento de unión (mm)

Montaje a derecha o izquierda de un armario equipado con un zócalo

de 200 mm de altura.

Cobertura reversible de la unión.

Dim. Armarios Profundidad A B C 600 595 435 120 A B B A C C 200

■

Zócalos para armarios (mm)

Kit de zócalos + laterales.

Dim. Armario Ancho

profundidad

Total Fijación Dimensión útil

A B C D E F 600 600 599 599 478 478 449 449 600 800 599 799 478 678 449 649 800 600 799 599 678 478 649 449 800 800 799 799 678 678 649 649 800 1000 799 999 678 878 649 849 600 1000 599 999 478 878 449 849 F D E 100 ou 200 C A 14 B

Bandejas (mm)

1. Espacio de fijación 236,5 mm.

armarios servidor 19" Data Center LCS

2

■

Dimensiones (mm)

■

Dimensiones útiles

■

› $ ?W

■

Unidad de climatización

■

Pasacables vertical

180° (máx. 250) 180° (máx. 250) B D F A C E H P L Ref. Capacidad H(1) _{L P} Puerta frontal abierta Puerta posterior abierta Puertas frontal y posterior abiertas A B C D E F 6 466 10/30 41 U 2004 600 1040 1178 1615 1178 1615 1760 2189 6 466 12/32 1240 1815 1815 2389 6 466 13/33 800 1040 1580 1815 1580 1815 2360 2589 6 466 15/35 1240 2015 2015 2789 6 466 16/36 46 U 2204 600 1040 1178 1615 1178 1615 1760 2189 6 466 18/38 1240 1815 1815 2389 6 466 19/39 800 1040 1580 1815 1580 1815 2360 2589 6 466 21/41 1240 2015 2015 2789

Ref. Capacidad A Paso útil

B C D 6 466 10/30 41 U 1040 1850 536 835 6 466 12/32 1240 1035 6 466 13/33 1040 736 835 6 466 15/35 1240 1035 6 466 16/36 46 U 1040 2050 536 835 6 466 18/38 1240 1035 6 466 19/39 1040 736 835 6 466 21/41 1240 1035

Caudal máximo de agua 65 l/min

Caudal de agua recomendado para 24 kW 54 l/min

Temperatura del agua en entrada 8 a 20 °C

Presión de uso máxima 5 bares

Flujo máximo de aire 5000 m3_/h

Temperatura de entrada aire 20 a 25 °C

Humedad recomendada 5,5 ADP - 60 % HR

Tipo de válvula Vávula proporcional de dos vias

Vávula de baja presión 27 kPa*

Módulo serpentín perdida de presión 66 kPa*

Vávula de agua kvs 6,3 m3_/h

Capacidad de enfriamiento Características eléctricas

24 kW* 230 V.a.c - 700 Watts - 1,1 kVA

Ref. L E 6 466 55 865 850 6 466 57 1065 1050 122 x 405A D 740 600 C 450 Paso útil 465 entrada 30 B 122 x 405A D 740 800 C 450 465 entrada 130 B Paso útil L E Ø 3,7 5,2 x 17,7 12,5 25 50 25 4 5,25 10 5,25 10 12,5 21 50 35 25 6,25 12,5 6,5 2 76,25 17,65 Ø 4,5 Ø 3,6 Ø 5,4 Ø 5,2 17,7 x 5,2 10 x 5,5 50 Posterior Aire caliente Frontal Aire frío Panel de control P anel microperf orado P anel microperf orado Intercambiador de calor V entiladores

Fijación de pasacables vertical sobre

montante 19".

Posibilidad de montar guía cables

frontales y laterales en armario ancho

800 mm.

* Con un ΔT de 25 ºC (sobre los servidores)

* Caudal recomendado de 54 l/min.

■

Racks 19" de alta densidad (HD)

Carga admisible: 15 kg/U

Ref. 0 464 06

Ref. 0 464 0 7

■

Rejilla de gestión de cables

Ref. 0 464 25

Ref. 0 464 26

Ref. 0 464 27

267 521 510 ₆₅₅ 2185 2135 2185 2135 604 413 667 604 156 153 1965 1970 1U 204 165 1U 331 165 267 1970

■

Unión de racks con rejilla de gestión de cables

Ref. 0 464 25/26

Ref. 0 464 27

Clip de limitación

del radio de curvatura

Soporte para arrollamiento

de cables

Ref. 0 464 26/27

63 mm _{165 mm}

1U

■

Soporte para bandejas

■

Panel de gestión de latiguillos 19"

Ref. 0 465 70/71

Ref. 0 464 18/19

racks 19" de alta densidad (HD)

1U 2U o

armarios murales LCS

2

d

■

Características generales

Armarios murales metálicos para fijación a pared.

Revestidos en poliéster texturado RAL 7016 que proporcionan una

excelente resistencia a la corrosión y al rallado accidental.

Puerta delantera de cristal de seguridad serigrafiado.

Índice de protección contra los cuerpos sólidos y líquidos: IP 20.

Índice de protección contra impactos mecánicos: IK 08.

Carga admisible: 3 kg/U (ej. 48 kg para un armario mural 19" de 16U).

■

Conformidad con las normas

Los armarios murales LCS

2

_{están en conformidad con las siguientes}

normas:

■

Dimensiones (mm)

IEC 60529

EN 60529 (NF C 20-010) Grados de protección provistos por los envolventes (código IP).

IEC 62262 EN 62262

(NF EN 50102, NF C 20-015) Grados de protección provistos por los envolventes para los equipos eléctricos contra impactos mecánicos externos (código IK).

IEC 60950-1 EN 60950-1 C 77-210-1

Tecnología de la información de equipos - Seguridad.

EIA-310-D Armarios, racks, paneles y equipos asociados (ANSI/EIA/310-D-1992).

IEC 60297-1 & 2

DIN 41414-7 (NF C 20-150, NF C 20-151) Dimensiones de las estructuras mecánicas de la serie de 482,6 mm (19").

EN 50173-1 Tecnología de la información - Sistemas de cableado genérico.

EN 50174-1 & 2

C 90-480-1 & 2 Tecnología de la información - Instalación de cableado. ISO IEC 11801 Tecnología de la información - Cableado genérico para las _{instalaciones de clientes.} NF C 15-100

Partie 4-41 Instalaciones eléctricas en baja tensión - reglas. UTE C90-483 Cableado de redes de comunicación residencial.

Los armarios murales LCS

2

_{están diseñados para ser integrados a las}

instalaciones en conformidad con las siguientes normas:

Ref. Capacidad Altura Ancho Prof.

Armarios murales fijos de 19" 0 462 00 6 U 350 600 400 0 462 01 9 U 500 0 462 02 12 U 600 0 462 03 16 U 800 0 462 06 9 U 500 580 0 462 0 7 12 U 600 0 462 08 16 U 800 0 462 09 21 U 1000 Armarios murales pivotantes de 19" 0 462 11 9 U 500 600 600 0 462 12 12 U 600 0 462 13 16 U 800 0 462 14 21 U 1000 Armario mural de 10" 0 462 20 6 U 352 314 300 600 Altura Profundida d

rack bastidor de 19"

d

■

Características generales

Rack bastidor metálico.

Recubierto en poliéster texturizado RAL 7035, que proporciona

resistencia a la corrosión y a las ralladuras.

Perforaciones de montantes 19": 9,5

9,5 mm.

Carga admisible: 300 kg.

■

Dimensiones (mm)

Rack bastidor 2 montantes ref. 0 463 95

Ancho útil445

525

130

Rack bastidor 4 montantes ref. 0 463 96

Ancho útil445

525

335 598

Referencias Apertura de puertas Apertura paneles laterales A B C D Armarios murales fijos de 19" 0 462 00 400 962 305 1205 0 462 01 0 462 02 0 462 03 0 462 06 580 1140 482,5 1565 0 462 0 7 0 462 08 0 462 09 Armarios murales pivotantes de 19" 0 462 11 600 1179 482,5 1565 0 462 12 0 462 13 0 462 14

■

Apertura de puertas

y paneles laterales

armario mural 19''

175° 96° C A D 1 190 B

■

Apertura de cuerpo

pivotante armario

mural 19''

1 171 93° 167° 1 114 843

■

Dimensiones útiles (mm)

Armarios murales fijos LCS

2

_{19" prof. 400 mm}

269 (máx 319) 600 ancho útil 3 x 105 altura útil 285 / 435 / 535 / 735 altura 350 / 500 / 600 / 800

capacidad 6U / 9U / 12U / 16U

400 profundidad total 50 451 ancho útil 525 50 150 / 250 / 350 / 550 92 (mín 42) 465 entre ej e 200 x 80

Armarios murales fijos LCS

2

_{19" prof. 580 mm}

580 profundidad total 440 (máx 490) 50 250 / 350 / 550 / 750 92 (mín 42) 600 ancho útil 3 x 105 altura útil 435 / 535 / 735 / 935 altura 500 / 600 / 800 / 1000

capacidad 9U / 12U / 16U / 21U

50 451 ancho útil 525 465 entre ej e 200 x 80

Armarios murales pivotantes LCS

2

_{19" prof. 600 mm}

220 (mín110) 600 ancho útil 440 altura útil 435 / 535 / 735 / 935 altura 500 / 600 / 800 / 1000

capacidad 9U / 12U / 16U / 21U

615 profundidad total 62 362 (máx 472) 451 ancho útil 465 entre ej e

armarios murales LCS

2

d

■

Fijación de los armarios (mm)

■

Pesos (kg)

Referencias Peso Armarios murales fijos 19" 0 462 00 16,7 0 462 01 20,4 0 462 02 22,8 0 462 03 26 0 462 06 25,7 0 462 0 7 32,7 0 462 08 41,5 0 462 09 52,5 Armarios murales pivotantes 19" 0 462 11 31,8 0 462 12 40 0 462 13 47,3 0 462 14 59 Armario mural 10" 0 462 20 8 Capacidad A B C D Armarios murales fijos 19" 6 U 275 408 20 11 9 U 425 12 U 525 16 U 725 21 U 925 Armarios murales pivotantes 19" 9 U 425 500 18 9 12 U 525 16 U 725 21 U 925 Armario mural 10" 6 U 275 250 15 6,5 B D Ø C A A A 25 180° 660 615

■

Apertura puerta

armario mural 10''

altura útil 288 82 (mín. 32) altura 352 305 profundidad total 50 105 314 207 (máx. 257) 125 25 200 x 140 222.5 ancho útil 236.5 entre eje

armarios murales fijos Linkeo 19"

armarios Linkeo 19"

B A P L H 135° C B A 600 450 465 D 41 85(2) (maxi 185) 106 mini 206 max(2) E montantes suplementarios paso útil entre-eje 404 x 90 106 mini 206 max(2) E _B C 450 465 800 D 141 85(2) (maxi 185) montantes suplementarios paso útil entre-eje A 494 x 90 Dimensiones armario Dimensiones totales H(1) _{L P A B} 24 U 600 600 1226 610 630 1015 1210 24 U 800 800 810 830 1355 1610 33 U 600 600 1626 610 630 1015 1210 33 U 800 800 810 830 1355 1610 42 U 600 600 2026 610 630 1015 1210 42 U 600 800 610 830 1015 1410 42 U 600 1000 610 1030 1015 1610 42 U 800 600 810 630 1355 1410 42 U 800 800 810 830 1355 1610 42 U 800 1000 810 1030 1355 1810

■

Características generales

Armarios metálicos enlazables.

Revestimiento en poliéster texturado RAL 7035 que asegura una

excelente resistencia a la corrosión.

Puerta frontal con cristal de seguridad.

Indices de protección: IP 20 e IK 08.

Perforaciones de los montantes 19”: 9,5

9,5 mm.

Carga admisible: 400 kg.

■

Dimensiones (mm)

■

Dimensiones útiles (mm)

Dimensiones armario A(1) Paso útil E Ventana puerta cristal B C D 24 U 600 600 630 1086 490 490 425 10 73360 24 U 800 800 830 690 690 625 10 73450 33 U 600 600 630 1486 490 490 425 1473360 33 U 800 800 830 690 690 625 1473450 42 U 600 600 630 1886 490 490 425 1873360 42 U 600 800 830 690 625 42 U 600 1000 1030 890 825 42 U 800 600 630 690 490 425 1873450 42 U 800 800 830 690 625 42 U 800 1000 1030 890 825

1: Sin patas de regulación (de 15 a 45 mm con las patas).

1: Dimensiones exteriores. 2: Regulable en pasos de 25 mm.

■

Cumplimiento de normas

Los armarios Linkeo permiten la integración en las instalaciones

conformes a las normas siguientes:

IEC 60529

EN 60529 Grados de protección proporcionados por las envolventes (Código IP). IEC 62262

EN 62262

Grados de protección proporcionados por las envolventes de materiales eléctricos contra los impactos mecánicos externos (código IK).

IEC 60950-1 EN 60950-1 C 77-210-1

Equipos de tecnología de la información. Seguridad.

EIA-310-E Armarios, racks, paneles y equipos asociados.

IEC 60297-3-100

DIN 41414-7 Dimensiones de estructuras mecánicas de la serie 482,6 mm (19”). IEC 60364-4-41 Instalaciones eléctricas de baja tensión: Protección para garantizar la _{seguridad. Protección contra los choques eléctricos.}

EN 50173-1 Tecnología de la información. Sistemas de cableado genérico. Parte 1:

Requisitos generales.

EN 50174-1 & 2 C 90-480-1 & 2

Tecnología de la información. Instalación del cableado. Parte 1: Especificación y aseguramiento de la calidad.

ISO IEC 11801 Information technology. Generic cabling for customer premises.

NF C 15-100

Partie 4-41 Installations électriques à basse tension - Règles.

IEC 60364-4-41 Instalaciones eléctricas de baja tensión: Protección para garantizar la _{seguridad. Protección contra los choques eléctricos.}

Los armarios Linkeo cumplen las siguientes normas:

armarios Linkeo (continuación)

B D P C A L 100 14 325 45 325 325 345 345 345 P P L1 L2 L3 A Profundidad

■

Zócalos para armarios Linkeo (mm)

■

Kits de ventilación Linkeo (mm)

■

Rejillas guia-cables verticales Linkeo

Dim. armarios Ancho Profundo

Total Fijación Paso útil

L P A B C D 600 600 600 600 478 478 336 336 600 800 600 800 478 678 336 536 600 1000 600 1000 478 878 336 736 800 600 800 600 678 478 536 336 800 800 800 800 678 678 536 536 800 1000 800 1000 678 878 536 736

Rejilla 33 U : 1486

300

25 mm.

Rejilla 42 U : 1886

300

25 mm.

Fijación lateral

Fijación posterior

en ancho 800 mm

Fijación posterior en

ancho 600 mm

Referencias P Ancho útil

L1 L2 L3 6 465 01 200 435 6 465 02 360 435 6 465 05 425 440 6 465 06 625 440 6 465 0 7 825 440 6 465 08 425 415 6 465 09 625 415 6 465 10 625 415

■

Bandejas Linkeo (mm)

armarios murales 19” Linkeo

B A 360 190 45 74,5 130° max. A 900 Profundo Ancho Alto

■

Dimensiones (mm)

■

Fijación (mm)

■

Kit de ventilación (mm)

Referencias Capacidad A B 0 462 30/35 6 U 153 400 0 462 31/36 9 U 286 0 462 42/47 12 U 419 0 462 43/48 16 U 597

■

Apertura de puerta (mm)

Referencias Capacidad A 0 462 30/35 6 U 930 0 462 31/36 9 U 0 462 42/47 12 U 1130 0 462 43/48 16 U

■

Características generales

Armarios metálicos enlazables.

Revestimiento en poliéster texturado RAL 7035 que asegura una

excelente resistencia a la corrosión.

Puerta frontal con cristal de seguridad.

Indices de protección: IP 20 e IK 08.

Perforaciones de los montantes 19”: 9,5

9,5 mm.

Carga admisible: 3Kg/U (son 48 Kg para armario mural 19” de 16 U).

Referencias Capacidad Alto Ancho Profundo 0 462 30/35 6 U 367 600 400 0 462 31/36 9 U 500 0 462 42/47 12 U 625 600 0 462 43/48 16 U 810

■

Cumplimiento de normas

Los armarios Linkeo cumplen las siguientes normas:

Los armarios Linkeo permiten la integración en las instalaciones

conformes a las normas siguientes:

IEC 60529 EN 60529

Grados de protección proporcionados por las envolventes (Código IP).

IEC 62262 EN 62262

Grados de protección proporcionados por las envolventes de materiales eléctricos contra los impactos mecánicos externos (código IK).

IEC 60950-1 EN 60950-1 C 77-210-1

Equipos de tecnología de la información. Seguridad.

EIA-310-E Armarios, racks, paneles y equipos asociados.

IEC 60297-3-100 DIN 41414-7

Dimensiones de estructuras mecánicas de la serie 482,6 mm (19”).

EN 50173-1 Tecnología de la información. Sistemas de cableado genérico. Parte 1: Requisitos generales.

EN 50174-1 & 2 C 90-480-1 & 2

Tecnología de la información. Instalación del cableado. Parte 1: Especificación y aseguramiento de la calidad.

ISO IEC 11801 Information technology. Generic cabling for customer premises.

NF C 15-100 Partie 4-41

Installations électriques à basse tension - Règles.

UTE C90-483 Câblage résidentiel des réseaux de communication.

IEC 60364-4-41

Instalaciones eléctricas de baja tensión: Protección para garantizar la seguridad. Protección contra los choques eléctricos.
