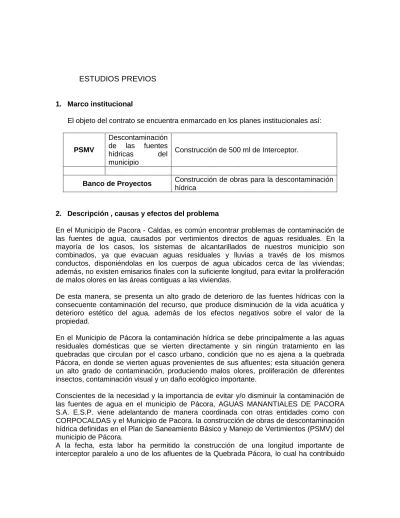

ESTUDIOS PREVIOS
1. Marco institucional
El objeto del contrato se encuentra enmarcado en los planes institucionales así:
PSMV Descontaminación de las fuentes hídricas del municipio Construcción de 500 ml de Interceptor.
Banco de Proyectos Construcción de obras para la descontaminación hídrica
2. Descripción , causas y efectos del problema
En el Municipio de Pacora - Caldas, es común encontrar problemas de contaminación de las fuentes de agua, causados por vertimientos directos de aguas residuales. En la mayoría de los casos, los sistemas de alcantarillados de nuestros municipio son combinados, ya que evacuan aguas residuales y lluvias a través de los mismos conductos, disponiéndolas en los cuerpos de agua ubicados cerca de las viviendas; además, no existen emisarios finales con la suficiente longitud, para evitar la proliferación de malos olores en las áreas contiguas a las viviendas.
De esta manera, se presenta un alto grado de deterioro de las fuentes hídricas con la consecuente contaminación del recurso, que produce disminución de la vida acuática y deterioro estético del agua, además de los efectos negativos sobre el valor de la propiedad.
En el Municipio de Pácora la contaminación hídrica se debe principalmente a las aguas residuales domésticas que se vierten directamente y sin ningún tratamiento en las quebradas que circulan por el casco urbano, condición que no es ajena a la quebrada Pácora, en donde se vierten aguas provenientes de sus afluentes; esta situación genera un alto grado de contaminación, produciendo malos olores, proliferación de diferentes insectos, contaminación visual y un daño ecológico importante.
Conscientes de la necesidad y la importancia de evitar y/o disminuir la contaminación de las fuentes de agua en el municipio de Pácora, AGUAS MANANTIALES DE PACORA S.A. E.S.P. viene adelantando de manera coordinada con otras entidades como con CORPOCALDAS y el Municipio de Pacora. la construcción de obras de descontaminación hídrica definidas en el Plan de Saneamiento Básico y Manejo de Vertimientos (PSMV) del municipio de Pácora.
A la fecha, esta labor ha permitido la construcción de una longitud importante de interceptor paralelo a uno de los afluentes de la Quebrada Pácora, lo cual ha contribuido
en el mejoramiento de las condiciones físicas y químicas del agua en un tramo importante de este drenaje; sin embargo, es importante anotar que se requiere avanzar con la construcción del interceptor sobre la margen izquierda de la quebrada Pácora, conectando el tramo ya construido, con el nuevo tramo prolongando la longitud del interceptor, lo cual garantiza la descontaminación de aproximadamente 500ml, de la quebrada.
3. Descripción del objeto a contratar
OBJETO: CONSTRUCCIÓN DE OBRAS DE DESCONTAMINACIÓN
HÍDRICA EN EL MUNICIPIO DE PÁCORA
ALCANCE: CAPÍTULO I – TRABAJOS PRELIMINARES. CAPÍTULO II – MOVIMIENTO DE TIERRAS. CAPÍTULO III – OBRAS EN CONCRETO. CAPÍTULO IV – COLECCIÓN Y ENTREGA DE AGUAS. CAPÍTULO VI – DRENAJE SUBTERRANEO. CAPÍTULO VII – OBRAS VARIAS. CAPITULO VIII - ACARREOS.
ESPECIFICACIONES: Las especificaciones técnicas de las obras a construir se encuentran disponibles en la Gerencia de Aguas Manantiales de Pacora.
LUGAR DE EJECUCIÓN: Quebrada Pácora – Sector El Herrero - Municipio de Pácora. 4. Plazo
Cuarenta y Cinco (45) días calendario, a partir de la firma del acta de inicio.
5. Fundamentos jurídicos que soportan la modalidad de contratación 5.1 Tipo de contrato
Contrato obra
5.2. Modalidad de selección
Invitación Publica 001 de 2013 , según el manual de contratación de Aguas Manantiales de Pacora S.A. E.S.P.
VALOR ESTIMADO. El valor total del contrato será de $124.574.429.00 con cargo al certificado de disponibilidad presupuestal No. 188 de abril de 2013
Los precios unitarios y el valor final de cada tipo de obra a ejecutar, se obtuvieron con base en los rendimientos de obra existentes en la Subdirección de Infraestructura Ambiental de CORPOCALDAS, los cuales se encuentran acordes con los precios del mercado. No se harán reajustes a los precios por cambio de vigencia.
ITEM DESCRIPCION UN CANTIDAD UNIT VR PARCIAL VR CAPITULO I - TRABAJOS PRELIMINARES
1.1 ROCERIA Y LIMPIEZA
1,1,1 CON TRANSPORTE DE DESECHOS M2 200
1.1.2 SIN TRANSPORTE DE DESECHOS M2 144
CAPITULO II - MOVIMIENTO DE TIERRAS
2,1 EXCAVACIONES EN ZANJA
2.1.1 HASTA DOS METROS DE PROFUNDIDAD
2.1.1.1 TIERRA SECA M3 465
2.1.1.2 TIERRA HUMEDA M3 25
2.1.1.3 CONGLOMERADO M3 147,5
2.1.1.4 ROCA M3 14,8
2.1.2 DE DOS A CUATRO METROS DE PROFUNDIDAD
2.1.2.1 TIERRA SECA M3 15
2.1.2.3 CONGLOMERADO M3 9,3
2.1.2.4 ROCA M3 5
2,2 EXCAVACIONES A CIELO ABIERTO
2.2.3 PARA CONFORMACION DE TALUDES CON SISTEMA MANUAL
2.2.3.1 TIERRA M3 70
2,3 RELLENOS Y TERRAPLENES
2.3.1 RELLENOS EN ZANJA M3 410,9
CAPITULO III -OBRAS EN CONCRETO
3.2. OBRAS EN CONCRETO CICLOPEO
3.2.1 MUROS DE CONTENCION M3 2,5
3.2.3 ENROCADOS CON LIGANTE DE CONCRETO
CONCRETO 30%, PIEDRA 70%
3.2.3.7 DIQUES DE CONTROL Y/O REGULACION - DOSIFICACION: CONCRETO 30%, PIEDRA 70% M3 7,9
3.3. OBRAS EN CONCRETO REFORZADO
3.3.1 CONCRETO SIMPLE
3.3.1.4 ESTRUCTURAS DE DISIPACION DE ENERGIA M3 1,5
3.3.1.5 MUROS DE CONTENCION M3 4,8
3.3.1.6 CAMARAS DE INSPECCION EN CONCRETO REFORZADO DIAMETRO DE 1.20 METROS
3.3.1.6.1 CILINDRO ML 20
3.3.1.6.1 CONO ML 10
3.3.2 SUMINISTRO Y COLOCACIÓN DE REFUERZO
3.3.2.1 A – 60 KG 300
3.3.2.2 SUMINISTRO Y COLOCACION DE ESTRIBOS - L= 0.95 METROS UN 47
3.8 DEMOLICIONES M3 0,4
CAPITULO IV - COLECCIÓN Y ENTREGA DE AGUAS
4.3 CAMARAS DE INSPECCION 4.3.3 DE CONCRETO CICLOPEO 4.3.3.1 DIAMETRO DE 1.20 METROS 4.3.3.1.1 CILINDRO Ml 15,7 4.3.3.1.2 CONO Ml 17,1 4.3.3.1.3 BASES Y CAÑUELAS UN 19
4.3.5 TAPAS PARA CAMARAS
4.3.5.1 PARA VIA PEATONAL UN 19
4.4 CAJAS DE INSPECCION
4.4.1 TIPO I
4.4.1.1 EN CONCRETO SIMPLE ML 5,8
4.4.1.2 BASES Y CANUELAS PARA CAJA DE INSPECCION UN 12
4.4.1.3 TAPAS PARA CAJAS DE INSPECCION UN 12
4.4.2 TIPO II
4.4.2.1 EN CONCRETO SIMPLE ML 19,5
4.4.2.2 BASES Y CANUELAS PARA CAJAS DE INSPECCION TIPO II UN 25
4.7 SUMNISTRO Y COLOCACION DE TUBERIA P.V.C NOVAFORT
4.7.2 DIAMETRO DE 160 m.m- 6.3" ML 60
4.7.4 DIAMETRO DE 250 m.m- 9.84" ML 57
4.7.6 DIAMETRO DE 400 m.m- 15.75" ML 73
4.7.8 DIAMETRO DE 500 m.m- 19.685" ML 75
4.7.10 SUMINISTRO Y COLOCACION DE TUBERÍA SANITARIA Ø 3" ML 6,1
4.8 SUMNISTRO Y COLOCACION DE TUBERIA P.V.C NOVALOC
4.8.1 DIAMETRO DE 24" ML 36
CAPITULO V - GAVIONES
5.1 CON MALLA DE TRIPLE TORSION
5.1.1 MUROS DE CONTENCION M3 20
CAPITULO VII - ACARREOS
7.3 SOBREACARREO EN VEHICULO NO AUTOMOTOR
7.3.5 SOBREACARREOS VEHICULO NO AUTOMOTOR - AL HOMBRO FUERTE PENDIENTE M3-HM 17,9
7.3.6 SOBREACARREOS VEHICULO NO AUTOMOTOR – MULA M3-HM 20
CAPITULO VIII - OBRAS DE BIO-INGENIERIA 8.5.1 FILTROS VIVOS EN GUADUA (0.50 X0.50 MTS.) 22 GUADUAS / ML ML 5
8.8 TRINCHOS O EMPALIZADOS
8.8.2 EN GUADUA M2 66,9
8.9 PODA Y ERRADICACIÓN DE ÁRBOLES
8.9.2 ERRADICACION DE ARBOLES (Incluye tala - desenraice - retiro) UN 2 CAPITULO IX - OBRAS COMPLEMENTARIAS
VIADUCTO ML 30
COSTO DIRECTO DE LAS OBRAS
ADMINISTRACION 15%
IMPREVISTOS 3%
UTILIDAD 7%
IVA (16% SOBRE LA UTILIDAD) 16%
ORIGEN DE LOS RECURSOS.
- Aportes Corpocaldas $99’574.429, en efectivo. Programa I: Gestión Integral del Patrimonio Hídrico. Proyecto 3: Prevención y Control de la Contaminación Hídrica, Ficha Presupuestal No. 377 de septiembre 6 de 2012, por valor de $100.000.000. - Aportes Municipio de Pácora, $ 20.000.000 en efectivo, CDP Nº 1224 de agosto 23 de
2012.
- Aportes AGUAS MANANTIALES DE PÁCORA S.A .E.S.P, $5.000.000 en efectivo, CDP Nº 340 de Julio 31 de 2007.
FORMA DE PAGO: El valor final del contrato será el que resulte de multiplicar las cantidades de obra realmente ejecutadas por los precios unitarios establecidos en el formulario de precios, y se cancelará de la siguiente forma: Mediante actas parciales de obra.
7. ESTIMACIÓN, TIPIFICACIÓN Y ASIGNACIÓN DE RIESGOS PREVISIBLES
Periodo Invernal: debido al plazo establecido en el contrato, la ejecución de las obras contará, al menos, con un periodo invernal; AGUAS MANANTIALES DE PACORA S.A. E.S.P. previendo esta situación ha incrementado el porcentaje de incidencia de la mano de obra dentro del APU de los precios de movimiento de tierras, concretos. En el cuadro resumen de los riesgos previsibles se presenta la cuantificación de este riesgo.
Topografía: debido a la zona donde se adelantarán la ejecución de las obras, AGUAS MANANTIALES DE PACORA S.A. E.S.P. ha establecido que durante la ejecución de las actividades de excavaciones en zanja, se pueden presentar pequeños desprendimientos que obstaculizarán las labores antes descritas; es por esto que AGUAS MANANTIALES DE PACORA S.A. E.S.P. ha cuantificado estos riesgos y han afectado el APU de los ítems directamente afectados. En el cuadro resumen de los riesgos previsibles se presenta la cuantificación de este riesgo.
8. ESTUDIOS Y DISEÑOS.
El municipio en conjunto con el PDA ha realizado los estudios y diseños del interceptor del municipio de pacora, en el segundo tramo que corresponde a los 500ml aguas abajo del puente el herrero, en los anexos se presentan los planos de los tramos a intervenir.
LUIS FRANCISCO FLORIAN BARRERA Gerente
