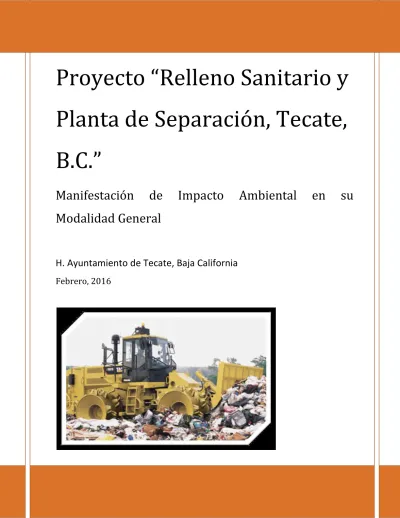

Proyecto “Relleno Sanitario y
Planta de Separación, Tecate,
B.C.”
Manifestación de Impacto Ambiental en su
Modalidad General
H. Ayuntamiento de Tecate, Baja California
1.0.- DATOS GENERALES
1.1.- Nombre o Razón Social de la persona física o moral solicitante: H. Ayuntamiento Constitucional de Tecate, Baja California.
1.2.- Domicilio para oír y recibir notificaciones:
Calle Ortiz Rubio y Callejón Libertad No. 1310, Zona Centro, Tecate, Baja California. C.P. 21400. Tel: 665) 654-9200
1.3.- RFC: (anexar Registro ante la SHCP). PMT-540302-AR5.
1.4.- Actividad Principal que Realiza la Empresa:
Organizar a la comunidad asentada en su territorio, para la gestión de sus intereses y la satisfacción de sus necesidades colectivas, tendientes a lograr su desarrollo integral y sustentable; proteger y fomentar los valores de la convivencia Local, así como ejercer las funciones y prestar los servicios públicos de su competencia.
1.5.- Actividad proyectada o para la cual requiere autorización:
SECTOR 9 servicios comunales y sociales; Hoteles y restaurantes; profesionales, Técnicos y personales. Incluye los servicios a la agricultura, Ganadería, construcción, transportes, Financieros y comercio Comprende los servicios de la administración SUBSECTOR 91 servicios de administración pública, defensa y saneamiento RAMA 9100 administración pública, defensa y saneamiento
CODIGO 910008 servicios de saneamiento, estatales y municipales incluye servicios de limpieza, recolección de basura y lavaderos públicos.
Valorización y disposición final de residuos sólidos urbanos y de manejo especial.
1.6.- Fecha de inicio de la actividad proyectada:
1.7.- Empresa u Organismo que elaboró la Manifestación de Impacto Ambiental: H. Ayuntamiento Constitucional de Tecate, Baja California
2.0.- UBICACIÓN DE LA OBRA O ACTIVIDAD 2.1.- Ubicación física de la actividad proyectada:
El proyecto Planta de separación de Residuos se ubica en el municipio de Tecate del estado de Baja California. Tecate colinda y limita al norte con los Estados Unidos de América, colinda al sur con Ensenada, al oeste con Tijuana y al este con Mexicali en la zona sursureste de la cabecera municipal del mismo municipio, a 10 kilómetros del lado sursureste de la cabecera municipal (ver Figura 4), sobre el camino que va de las localidades San Vicente El Ejido Nueva Colonia Hindú hacia San Carlos, esto es en las coordenadas 32°28'29.69"N de latitud norte y 116°34'57.09"O de longitud oeste.
Polígono destinado para la planta de separación:
2.4.- Vocación actual del suelo.
El predio que ocupara el proyecto actualmente esta baldío sin uso aparente. El cuerpo de agua más cercano es el vaso de la presa el Carrizo de Tecate, localizada a poco más de 8.7 kilómetros al oeste y el lago de El Ranchito a 4 kilómetros al norte.
La superficie del proyecto se encuentra parcialmente desprovista de la vegetación, derivado del desarrollo de actividades de disposición final residuos no peligrosos que actualmente se llevan a cabo. Esta superficie representa el 100 % de la superficie del predio, además existen caminos de terracería o brechas.
Estas son tierras en las que no es posible el establecimiento de praderas cultivadas y que sustentan comunidades vegetales diferentes del pastizal, en cuya composición existen especies aprovechables y en donde las condiciones físicas del terreno permiten la movilidad del ganado bovino y caprino.
Estos predios cuentan con una buena aptitud para el desarrollo de especies forrajeras, en cuanto a las características de la vegetación aprovechable, presentan baja aptitud dado el tipo de vegetación que aquí se presenta.
La zona del proyecto las tierras no son aptas para uso forestal domestico en los que la vegetación está constituida por comunidades cuya naturaleza o condición, no permite la extracción de productos en forma restringida, únicamente para su utilización directa con fines domésticos. La condición de la vegetación actual tiene un nivel bajo y en cuanto la extracción de los productos forestales es de baja aptitud.
La actividad agrícola es nula, debido principalmente al tipo de terreno poco profundo, con buena presencia de grava, así como falta de materia orgánica, además de las condiciones topográficas aunque no es un terreno muy accidentado. La actividad mencionada no es, primeramente ni fácil de establecerse, ni fácil de sostenerse.
No se localizan cuerpos de agua o manantiales dentro del predio. Cercanos al área de influencia del proyecto, no se observa la presencia de embalses o cuerpos de agua permanentes.
No se tiene la presencia de zonas federales, o áreas especiales o en protección en el área del proyecto. El área donde se pretende llevar a cabo el proyecto carece actualmente de servicios e infraestructura urbana e industrial.
2.5.- Superficie requerida.
USO SUPERFICIE (M2)
Planta de separación de residuos
Área libre 1122.825
Camino de acceso vehicular 3823.000
Área peatonal 650.170
Planta de selección 1156.200
Caseta de control de acceso 10.890
Oficinas 89.860 Comedor y enfermería 31.860 Baños y vestidores 54.110 Cisterna 10.000 Estacionamiento 100.000 Planta de tratamiento 4.000 Cobertizo 106.090 Basculas de camiones 79.480
Almacén de productos recuperados 744.890
Patio de maniobras 1069.850
Total área para planta de separación de residuos 9,053.225
USO SUPERFICIE (M2)
Relleno Sanitario
Caseta de control 10.91
Zona de báscula 81.31
Servicio médico y comedor 31.86
Oficinas generales 89.86 Baños y vestidores 54.11 Cobertizo 106.09 Camino perimetral 4571.77 Franja de amortiguamiento 4710.00 Cerca perimetral 981.50 Celdas 32342.52 Laguna de evaporación 709.78
2.6.- Colindancias adyacentes al predio. Norte: con predio baldío.
Este: con predio baldío. Sur: con predio baldío. Oeste: con predio baldío.
2.7.- Actividad que se desarrollaba antes en el predio propuesto:
El predio que se propone para el proyecto actualmente no tiene un uso aparente, es utilizado por los pobladores para disposición de basura. Se encuentra rodeado terrenos, sin uso aparente.
2.8.- Informe fotográfico. Ver anexos.
2.9.- Acreditación de la legalidad para la utilización del predio. Ver anexos.
2.10.- Factibilidades o autorizaciones de otras dependencias. Ver anexos.
3.0.- DESCRIPCION DE LA OBRA O ACTIVIDAD.
3.1.- Presentar:
a) Resumen del proyecto,
A. Datos generales del promovente
Nombre o razón social
H. Ayuntamiento Constitucional De Tecate, Baja California.
Registro federal de contribuyentes PMT-540302 AR5.
Nombre del Representante Legal
Ing. Cesar Rafael Moreno González De Castilla.
Cargo del Representante Legal
Presidente del H. Ayuntamiento De Tecate, Baja California.
B. Nombre del proyecto
Relleno Sanitario y planta de Separación, Tecate, Baja California.
C. Tiempo de vida útil del proyecto (acotarlo en años o meses)
Tres años para el relleno sanitario y se proyectan 60 años para la planta de separación de residuos.
D. Descripción del proyecto
En un predio se construirá El Sitio de Disposición Final Relleno Sanitario de Tecate y una planta de separación de residuos. El relleno sanitario ocupara una porción de terreno con una superficie de 4.8 ha, mientras que la planta de Separación de Residuos ocupara una porción de terreno de una hectárea.
El sitio propuesto se ubica en el municipio de Tecate del estado de Baja California. Tecate colinda y limita al norte con los Estados Unidos de América, colinda al sur con Ensenada, al oeste con Tijuana y al este con Mexicali en la zona sursureste de la cabecera municipal del mismo municipio, a 10 kilómetros del lado sursureste de la cabecera municipal, sobre el camino que va de las localidades San Vicente El Ejido Nueva Colonia Hindú hacia San Carlos. Esto es en las coordenadas 32°28'29.69"N de latitud norte y 116°34'57.09"O de longitud oeste.
La implementación del Relleno Sanitario del Municipio de Tecate, comprende las siguientes fases: selección del sitio, diseño, construcción, operación y mantenimiento, clausura y pos clausura del Relleno Sanitario, dicha obra se diseñó tomando como referencia a la NOM-083-SEMARNAT-2003 “Especificaciones de protección ambiental para la selección del sitio, diseño, construcción, operación, monitoreo, clausura y obras complementarias de un sitio de disposición final de residuos sólidos municipales”.
El Municipio de Tecate, se tiene una generación de residuos sólidos del orden de 100 toneladas diarias. Por lo que de acuerdo la NOM-083-SEMARNAT-2003 y al ingreso esperado de residuos en el Relleno sanitario, el cual es mayor a 100 Toneladas diarias, el sitio de disposición se clasificaría como de Tipo “A”.
El acceso al sitio al proyecto viniendo por la parte norte desde la cabecera municipal Tecate y por la carretera Tecate- Ensenada se puede acceder por tres partes: la primera por la parte norte por El Ejido Nueva Colonia Hindú San Vicente, la segunda por el oeste por la localidad Puerto El Roble, y por el lado sur por la Localidad San Carlos.
El relleno sanitario del municipio de Tecate, contempla las siguientes instalaciones, de acuerdo a requerimientos de la NOM-083-SEMARNAT-2003 “Especificaciones de protección ambiental para la selección del sitio, diseño, construcción, operación,
monitoreo, clausura y obras complementarias de un sitio de disposición final de residuos sólidos municipales”:
Caseta de control. Zona de bascula.
Servicio médico y comedor. Oficinas generales. Baños y vestidores. Cobertizo. Camino perimetral. Franja de amortiguamiento: Cerca perimetral.
Laguna de evaporación de lixiviados. Dren perimetral.
Lavadero de escurrimiento. Pozos de biogás.
Las 2 celdas de disposición de residuos sólidosocuparán un área total de 32,342.52 m2, en la cual cada celda ocupará: Celda 1: 19,408.9 m2 (inicial) y la Celda 2: 12,933.62 m2.
De acuerdo a la NOM-083-SEMARNAT-2003 y a la cantidad prevista de recepción de residuos en el relleno sanitario de Tecate, correspondería a un Relleno Sanitario tipo “A”, requiriéndose las siguientes obras complementarias plasmadas en la columna A de la Tabla 9. A fin de cumplir con dichos requerimientos, se diseñaron dichas obras para el sitio (véanse distribución en la Figuras anteriores de diseño), las cuales en el caso de las edificaciones apegándose a criterios de diseño estructural tomando como referencia las Normas Técnicas Complementarias del Estado de California; para el caso del camino apegándose a Diseño geométrico de Secretaría de Comunicaciones y Transportes; y para el caso del dren pluvial perimetral así
como requerimiento de agua potable, se siguieron los lineamientos de la Comisión Nacional del Agua.
Planta de conjunto del Relleno Sanitario
Características constructivas de las celdas del sitio de disposición final:
Tener Barrera geológica Natural o equivalente a un espesor de 1m y un coeficiente de conductividad hidráulica de al menos 1x10-7 cm/s. O garantizarla con un sistema equivalente
Sistema de extracción, captación, conducción y control de biogás
Diseño de drenaje pluvial para desvío de escurrimientos, minimizando la infiltración hacia las celdas
Contar con área de emergencia para recepción de residuos en caso de alguna eventualidad, no se pueda operar en el frente de trabajo, proporcionando las mismas características de seguridad ambiental y sanitaria
El manejo de residuos sólidos en general conforman un ciclo, en la cual se consideran etapas como recolección, transporte, transferencia en algunos casos, tratamiento (separación, compostaje) y disposición final de residuos de residuos sólidos, lo cuales a continuación se explican.
Sistema de manejo de residuos sólidos
La recuperación de materiales de los residuos con potencial de aprovechamiento se realiza de diversas formas. Tradicionalmente se lleva a cabo “la pepena”, la cual consiste en que:
Algunas personas, por decisión propia, llevan a cabo la recuperación de materiales aprovechables de los residuos, para posteriormente venderlos a intermediarios o
centros de acopio y obtener ingresos directamente de esta actividad. Algunos otros realizan actividades de separación directamente en las calles.
El personal de los camiones recolectores (algunos trabajadores asalariados, otros voluntarios), llevan a cabo también una recuperación de materiales directamente de la basura que recolectan. Estos materiales seleccionados son almacenados en el camión por separado y posteriormente vendidos, siendo el personal de estos vehículos los directamente beneficiados con los ingresos que obtienen de ésta venta a un intermediario.
Se estima que de 10% a 20% de los residuos sólidos son actualmente reciclados en México. La eficiencia de la separación de la basura que llevan a cabo los pepenadores se estima en 6% de lo recuperable y que esta se puede incrementar hasta el doble con la instalación de bandas transportadoras de una planta de separación (Centro de información y comunicación ambiental de Norte América, A.C.).
Las Plantas de Separación de residuos son parte del sistema de manejo de residuos que tienen como fin recuperar materiales aprovechables (subproductos reciclables para reintegrarlos al sistema productivo como materia prima) con una mayor eficiencia, integrando al personal dedicados anteriormente a la pepena a un sistema formal de trabajo, cual también se ayuda a minimizar la disposición de residuos sólidos en los sitios de disposición final, alargando la vida útil de este último, con lo cual se logran minimizar impactos negativos al ambiente.
Resumen de beneficios más importantes de este tipo de plantas: Aumento de los porcentajes de recuperación directa.
Integración de personal anteriormente pepenador a una fuente de trabajo formal.
Generación de flujos destinados a valorización energética. Minimización del porcentaje de rechazo a Sitios de disposición. Disminución de costes operativos.
Alargamiento de la vida útil de los sitios de disposición final.
A continuación se plasma las partes generales de una Planta de Separación (o selección) de Residuos Sólidos.
Patio de recepción o descarga de residuos: Zona o patio (piso impermeable) donde los vehículos recolectores realizan maniobras de descarga de los residuos.
Fosa de alimentación: Zona donde un se depositan los residuos por medio de un montacargas que los empuja, para así alimentar a las bandas para la transportación de estos hacia la zona de selección.
Banda de selección de residuos: zona donde personal calificado se encarga de seleccionar los residuos valorizables (o subproductos recuperados) por tipo de estos: cartón y papel, aluminio, fierro, vidrio, plásticos, etc.
Almacenamiento temporal de subproductos recuperados: Zona donde se almacenan temporalmente los subproductos recuperados. En dicha zona se acondicionan con prensas para embalaje de los subproductos recuperados, para su posterior transporte y venta.
Zona de Rechazo de residuos: zona donde se almacenan los residuos rechazados, el cual está al final de la banda de selección, donde se puede contar con una tolva para almacenamiento y descarga hacia camión transportador de residuos, que lleva estos generalmente hacia un sitio de disposición final.
El proyecto de Planta de Separación de Residuos Tecate contará con una caseta de control de acceso (vigilancia), oficinas administrativas y baños, báscula para pesaje de vehículos que transporten residuos, nave de planta de separación tipo industrial bardeada en sus costados. El interior de la nave contará con una fosa, bandas de alimentación con tablillas, tromel, zona (bandas) de separación de residuos, tolva de residuos de rechazo y zona de acondicionamiento de subproductos recuperados.
Planta de conjunto del proyecto Planta de Separación del municipio de Tecate.
El tipo de instalación: Planta de Separación de Residuos Sólidos Urbanos. Es tipo industrial con instalación maquinaria para selección de residuos.
Vida útil de la planta: no se tiene contemplado el abandono de la Planta de Separación de Residuos, ya que la naturaleza del proyecto de construcción y operación de la planta implica la permanencia del inmueble y su actividad en función de la demanda del servicio que prestará. No obstante los materiales con que está
construido tienen una vida útil, lo cual podría limitar su continuidad, por lo que se toma esta como referencia.
Por lo que al llevar a cabo un proyecto de construcción, es necesario asegurarse de que presentará buenas condiciones de funcionamiento durante la vida útil necesaria. Debido a que la obra es de concreto reforzado en combinación con acero estructural, y otros en menor cantidad (aluminio, plafones) se estima con base a dichos materiales que la vida útil del proyecto de construcción civil es de al menos 60 años, esto permite asegurar que su proyecto puede cumplir su función principal en el intervalo de tiempo requerido con unos costes de mantenimiento aceptables.
El tipo de residuos que se recibirán son Residuos Sólidos Urbanos, del cual de acuerdo a los residuos generados en la región de Tecate son del orden de 100 toneladas diarias.
Los residuos son originarios de la zona mencionada y sus alrededores, y tendrán por destino su disposición final en Relleno Sanitario que se proyecta al lado oeste de la planta.
E. Conclusiones
El crecimiento y la concentración de la población en grandes centros urbanos junto con el avance industrial y comercial, derivado del desarrollo científico y tecnológico, y que es la base del bienestar que caracteriza a las sociedades modernas, ha propiciado una fuerte demanda de los servicios públicos en cantidad y calidad. Aunado a lo anterior se han generado problemas de contaminación del aire, agua y suelo de los sistemas naturales y humanos, trayendo como consecuencia un deterioro en la calidad de vida y el bienestar de los núcleos humanos.
Uno de los servicios que se ve seriamente afectado por el crecimiento urbano, es el Servicio de Aseo Urbano, el cual está integrado por las etapas de recolección,
barrido, transferencia, tratamiento y disposición final de los residuos sólidos municipales. Respecto a esta última etapa, aún prevalecen prácticas de disposición directamente en el suelo “tiraderos clandestinos” depósitos incontrolados de residuos sólidos, que propician la contaminación del aire, agua y suelo, y por ende problemas de salud pública y marginación social. Por lo que para la preservación del ambiente, así como la salud de la población, se debe de tratar y controlar mediante un sistema adecuado que minimice los impactos negativos hacia el entorno ecológico.
El relleno sanitario, es el método más empleado debido a que es la alternativa más viable para la correcta disposición de los residuos sólidos. Un relleno Sanitario siendo una obra de ingeniería, tiene que ser planeado y diseñado previamente para asegurar su correcta construcción y operación. Aunque actualmente se implementan sistemas alternos que absorben los volúmenes crecientes de residuos, los cuales unos pretenden desplazar el uso del relleno sanitario, la experiencia en el mundo ha demostrado que el relleno sanitario forma parte integrante de las soluciones alternativas planteadas, dado que siempre habrá que hacer algo con aquellos residuos que no pueden ser reciclados y/o que no tienen un uso específico.
Actualmente el diseño de rellenos sanitarios esta normado. En México por medio de la NOM-083-SEMARNAT-2003 “Especificaciones de protección ambiental para la selección del sitio, diseño, construcción, operación, monitoreo, clausura y obras complementarias de un sitio de disposición final de residuos sólidos municipales”. Para el caso del Municipio de Tecate, Baja California, se tiene una generación de residuos del orden de 100 toneladas diarias, los cuales requieren ser dispuestos de manera adecuada, por lo cual se propone la construcción de un Relleno sanitario.
El Sitio de Disposición Final Relleno Sanitario de Tecate se realizará en un predio de 4.8 ha, construyéndose 2 Celdas de disposición de residuos.
sanitario, el cual es mayor a 100 Toneladas diarias. Por lo que el sitio de disposición se clasificaría como de Tipo “A”, debiendo cumplir y diseñándose con las siguientes obras complementarias: camino de acceso, caminos interiores, cerca perimetral, caseta de vigilancia y control de acceso, báscula, agua potable, electricidad y drenaje, vestidores y servicios sanitarios, franja de amortiguamiento, servicio médico y seguridad personal.
El desarrollo e implementación del Relleno sanitario de Tecate constará en general de las siguientes fases: construcción, operación, clausura. Dichas fases se describirán en los diferentes apartados correspondientes, los cuales en resumen son: Construcción
Selección del sitio Preparación del sitio
Construcción de caminos de acceso.
Procedimientos de excavación de las celdas.
Procedimientos de construcción de los sistemas del Relleno Sanitario, como:
o Sistema de impermeabilización.
o Sistema de conducción y desvío de aguas pluviales.
Obras complementarias con las que contará el Relleno Sanitario y secuencia de trabajos a ejecutar.
Operación
Descripción de las actividades concernientes a la operación del Relleno Sanitario.
o Procedimiento de operación: recepción y cobertura final de los residuos con material térreo.
o Descripción de la maquinaria
o Descripción general las actividades del personal.
o Reglamento interno de trabajo.
o Simulacros de incendio y respuesta a contingencias.
o Procedimientos de supervisión de obra y asuntos generales.
o Monitoreo para el control ambiental: aguas subterráneas, Lixiviados, Biogás.
Programa de mantenimiento y conservación de:
o Impermeabilización.
o Sistemas de conducción y desvío de aguas pluviales.
o De la cobertura final.
o Caminos
o De instalaciones
Clausura
Coberturas finales con material térreo Cubierta vegetal
Uso final del sitio.
Habiéndose realizado la primera fase, que es la construcción de celdas de disposición y obras complementarias requeridas conforme a proyecto, se continúan con las fases de operación y clausura, en la cual para su correcta operación surge la necesidad de consolidar los esfuerzos aplicados a dicha implementación, tal como la capacitación y formación de los recursos humanos que satisfagan la demanda de personal con un perfil mínimo de conocimientos que aseguren el óptimo funcionamiento del relleno sanitario. Por lo que como todo proyecto, un relleno sanitario, necesita organizar sus procedimientos administrativos, para lograr alcanzar sus objetivos con autosuficiencia económica y eficiencia técnica. Lo cual es razón de ser del presente manual.
establecen la factibilidad de construcción del proyecto de relleno sanitario.
La matriz de identificación de impactos elaborada reflejan en gran medida, la predominancia de los impactos benéficos sobre los adversos, esto es debido a que el sitio donde se construirá el relleno sanitario en cuestión, actualmente se encuentra parcialmente afectado por la disposición inadecuada de residuos no peligrosos.
Los impactos ambientales identificados y evaluados indican que las obras de preparación del sitio, construcción y operación del relleno sanitario, afectarán de manera adversa pero poco significativa a los factores abióticos del medio principalmente, y estos se presentarán a corto plazo y largo, sin embargo, los impactos beneficios tendrán un impacto global mayor en todos los indicadores evaluados.
De la matriz de de impactos nos indica en gran escala la factibilidad de realización del proyecto, ya que presenta en conjunto, más aspectos positivos que negativos
De acuerdo todo lo antes mencionado, la construcción del relleno sanitario para la Ciudad de Tecate Baja California, es factible en todos sus aspectos, siempre y cuando se respeten las acciones básicas consideradas en su diseño, así como de las medidas de mitigación propuestas en este documento.
Dicho proyecto contribuye en parte, a la solución de la problemática registrada respecto al manejo y disposición de los residuos sólidos municipales en la Ciudad de Tecate. Así mismo, disminuirá los riesgos a la salud pública de los habitantes de dicha ciudad
b) Naturaleza del proyecto,
La basura es el mayor problema ambiental que enfrenta México, ya que por día se generan más de 100 millones de toneladas de desperdicios que no se manejan de manera adecuada. Los rellenos sanitarios no existen, ya que sólo hay montones de basura que no se degrada porque está almacenada en bolsas de plástico, un material que tarda aproximadamente 400 años en ser asimilado por la naturaleza. Esta basura acumulada, aunque esté bajo tierra, genera gases tóxicos, fauna nociva, ruidos, movimientos de la tierra y olores fétidos.
El proyecto se ubica en el municipio de Tecate del estado de Baja California. Tecate colinda y limita al norte con los Estados Unidos de América, colinda al sur con Ensenada, al oeste con Tijuana y al este con Mexicali. Predio a 10 kilómetros del lado sursureste de la cabecera municipal, sobre el camino que va de las localidades San Vicente El Ejido Nueva Colonia Hindú hacia San Carlos, esto es entre las coordenadas 32°28'34.11" y 32°28'24.07" de latitud norte y los 116°34'58.79"O " y 116°35'7.66" de longitud oeste.
La topografía del sitio presenta ondulaciones por la presencia de cerros, sin embargo el sitio en general se encuentra protegido por cerros, que pudieran servir de barrera física al proyecto, para que no se extiendan los olores, hacia la ciudad, provocando con ello problemas de contaminación en el sitio, sus alrededores y la propia ciudad de Tecate.
Para la recolección de los Residuos Sólidos, la ciudad cuenta con rutas, las cuales son de frecuencia diaria, de Lunes a Viernes. Para la recolección de los Residuos Sólidos se utilizan vehículos diariamente, los cuales realizan un promedio de dos (2) viajes diariamente. Los posibles sitios de disposición final para los residuos sólidos, tienen varias limitantes, las cuales dominan fuertemente en la selección del sitio, obligado por la localización de Tecate, hacia el norte colinda con los Estados Unidos, mientras que al sur se encuentra una barrera física de cerros; contemplándose en el futuro un área para Relleno Sanitario para la localidad de Tecate.
Este tipo de proyecto para disposición de residuos sólidos municipales domésticos contempla una serie de operaciones mediante las cuales los residuos recolectados diariamente son depositados en un espacio determinado de la instalación y compactados con maquinaria pesada.
Las operaciones básicas en una jornada de trabajo diaria abarcan: admisión y recepción de vehículos de transporte de residuos, descarga de los residuos junto al área de trabajo, movimiento y compactación de los residuos hasta lograr la altura diaria de celda establecida. Considerando el volumen diario de residuos a disponer, se recomienda cubrir la celda formada por dos o tres días consecutivos con el objeto de alargar la vida útil de la instalación. Durante este lapso, los residuos se cubren temporalmente con una cubierta plástica, para posteriormente colocarse el material de cubierta al espesor determinado por la Norma Mexicana NOM-083-SEMARNAT-2003.
De acuerdo a las condiciones del sitio y al grado de compactación promedio del equipo mecánico a utilizar, la capacidad total de almacenamiento es de 100 toneladas de residuos sólidos municipales diarias, en una instalación conformada por celdas Las 2 celdas de disposición de residuos sólidos ocuparán un área total de 32,342.52 m2, en la cual cada celda ocupará: Celda 1: 19,408.9 m2 (inicial) y la Celda 2: 12,933.62 m2.
El relleno sanitario contará con caminos de acceso, caminos interiores, cera perimetral, caseta de vigilancia y control de acceso, báscula, agua potable, electricidad y drenaje, vestidores y servicios sanitarios, y una franja de amortiguamiento de al menos 10 metros.
El lugar para la construcción del relleno sanitario cumple con las especificaciones para la selección del sitio establecidas en la Norma Oficial Mexicana NOM-083-SEMATNAT-2003, para ello se llevaron a cabo los siguientes estudios:
Se realizó un estudio topográfico incluyendo planimetría y altimetría a detalle del sitio seleccionado para el sitio de disposición final.
Se realizó un estudio geotécnico para obtener los elementos de diseño necesarios y garantizar la protección del suelo, subsuelo, agua superficial y
subterránea, la estabilidad de las obras civiles y del sitio de disposición final a construirse.
Se realizó una evaluación geológica para precisar la litología de los materiales, características estratigráficas, así como la geometría, distribución y presencia de fracturas y fallas geológicas en el sitio.
Se realizó una evaluación hidrogeológica para determinar los parámetros hidráulicos, dirección del flujo subterráneo, características físicas, químicas y biológicas del agua; las unidades hidrogeológicas que componen el subsuelo, así como las características que las identifican (espesor y permeabilidad). Se realizó un estudio de generación y composición de los residuos sólidos
urbanos y de manejo especial de la población por servir, con proyección para al menos la vida útil del sitio de disposición final.
Se realizó un estudio de generación de biogás con el objeto de estimar la cantidad de generación esperada del biogás, mediante análisis químicos estequiométricos, que tomen en cuenta la composición química de los residuos por manejar.
Se realizó un estudio de generación del lixiviado a efecto de cuantificar el lixiviado mediante algún balance hídrico.
Con base en los estudio se evaluó el sitio resultado este adecuado para la realización del proyecto.
El predio de interés fue seleccionado para el establecimiento del proyecto de acuerdo a lo indicado en los requisitos establecidos en la NOM-083-SEMATNAT-2003 Especificaciones de protección ambiental para la selección del sitio, diseño, construcción, monitoreo, operación, clausura y obras complementarias de un sitio de disposición final de residuos sólidos urbanos y de manejo especial.
Ubicación estratégica.- Se encuentra alejado del centro de población, no existen aeródromos o aeropuertos cercanos, no está dentro de un área natural
protegida, no está en una zona de ecosistemas frágiles, ni arqueológicas, no está en una zona inundable, no está cercano a pozos de extracción de agua. Accesibilidad.- Existe un camino de terracería que entronca con la carretera
Tecate- Ensenada, a la altura del kilómetro 3, lo que le confiere capacidad para la movilidad vial.
La tenencia de la tierra.- El predio es propiedad del promovente.
Disponibilidad del predio.- No tiene un uso urbano actual y debido a su ubicación, alejado a más de 2 km del límite de la mancha urbana actual, es adecuado para la construcción de la infraestructura proyectada, ya que no representa una molestia para la población.
Estado actual del predio.-Actualmente es un terreno que es utilizado como tiradero a cielo abierto. Su condición actual indica que se encuentra en una fase inmadura, ya que a pesar de que predominan las especies del estrato herbáceo, se encuentra una escasa presencia de arbolado juvenil y algunas especies típicas de vegetación secundaria.
El relleno sanitario seguirá los lineamientos establecidos en el punto 7 de la NOM-083-SEMARNAT-2003 respecto a su operación, que se refieren a la restricción de ingreso de residuos diferentes a los sólidos de carácter municipal y de manejo especial, al grado de compactación que debe tener la capa de residuos sólidos municipales, los documentos con los que debe contar para su correcto funcionamiento, así mismo con un programa de monitoreo ambiental, que incluya la medición de biogás, lixiviados y monitoreo del acuífero cercano.
De manera general las actividades del relleno sanitario comienzan con la recolección de los residuos sólidos domésticos en su punto de origen, los cuales serán transportados al relleno sanitario con camiones recolectores diseñados para tal fin.
Ingresan al relleno sanitario, se pesarán y se llevará un control de ingreso para impedir el paso de residuos peligrosos u otros diferentes al uso municipal.
Para facilitar el manejo de los residuos sólidos, la celda de acopio debe dividirse en celdas diarias, las cuales se definen como la unidad básica de construcción del relleno sanitario y estará constituida por la cantidad de material que se entierre diariamente y por la cantidad de material de cubierta.
Para la conformación de las primeras celdas diarias se deberán seguir estos pasos: 1. Señalar el área donde se depositará la carga de residuos sólidos, de acuerdo a las dimensiones estimadas basadas en el volumen de ingreso esperado y en el grado de compactación que se obtendrá.
2. Descargar la basura en un solo frente de trabajo, con el fin de mantener una sola y estrecha área descubierta durante la jornada y evitar el acarreo a grandes distancias.
3. Esparcir los residuos sólidos en capas delgadas, compactarlas hasta obtener la altura de celda de diseño, procurando una pendiente suave en los taludes exteriores (por cada metro vertical se avanza horizontalmente 2 o 3 m) 4. Cubrir por completo los residuos sólidos compactados, con una capa de tierra de 10 a 15 cm de espesor cuando la celda haya alcanzado la altura máxima.
5. Compactar la celda hasta obtener una superficie uniforme al final de la jornada.
Una vez compactada la primera celda, la segunda podrá ser construida de inmediato al lado o sobre la primera, siguiendo el plan de construcción del relleno sanitario; en los períodos de secas los vehículos podrán transitar sobre las celdas terminadas para darles mayor compactación.
El cubrimiento diario de los residuos con una capa de cobertura, es de vital importancia para el buen funcionamiento del relleno sanitario, ya tiene la finalidad de cumplir con las siguientes funciones:
a) Minimizar la presencia y proliferación de moscas y aves b) Impedir la entrada y proliferación de roedores
c) Evitar incendios y presencia de humos d) Reducir malos olores
e) Disminuir la entrada de agua lluvia a la basura
f) Orientar los gases hacia los drenajes para evacuarlos del relleno sanitario g) Darle al relleno sanitario una apariencia estética aceptable
h) Servir como base para las vías de acceso internas i) Permitir el crecimiento de vegetación
Una vez que se empiece con la producción de lixiviados, éstos se drenarán a la laguna para tal fin, de donde serán re bombeados a la celda de acopio sobre todo en épocas de secas para mantener la humedad de los residuos ahí compactados y evitar la dispersión de material terrígeno.
Para un la adecuada operación del relleno sanitario se deberá contar con un supervisor, quien deberá de organizar, dirigir y controlar las operaciones. Además se deberá contar con un programa de mantenimiento de las instalaciones para prever su adecuado funcionamiento; entre las principales acciones además de mantener las herramientas de trabajo limpias y en perfecto estado, después de las labores diarias se pueden mencionar las siguientes:
Vías de acceso y camino interno: Se deben mantener en adecuadas condiciones de operación para evitar el deterioro de los vehículos recolectores ocasionados por el mal estado de las vialidades; por lo cual, éstas deberán mantenerse libres de residuos que puedan convertirse en obstáculos que puedan incluso ocasionar algún accidente. Además se debe mantener el frente de trabajo ordenado y sin material disperso.
Drenaje perimetral: Se debe conservar en buen estado el drenaje pluvial periférico (canal en tierra y cunetas de la vía de acceso) y la superficie del relleno, ya que con el tiempo éstos se obstruyen por la erosión de los taludes
de tierra, material que se arrastra en la época de lluvia o el disperso por el viento (papeles, plástico, entre otros).
Material disperso: Es muy importante mantener limpias las áreas adyacentes al frente de trabajo diario, ya que cuando se dejan acumular el relleno adquiere mal aspecto, por lo que para evitar esta situación, al final de la jordana una cuadrilla de trabajadores debe recoger estos materiales y depositarlos en la celda de acopio diaria.
Drenaje de lixiviado: Debido a la gran cantidad de material fino que es arrastrado por las aguas que percolan en el interior del relleno, los drenajes y zanjas de almacenamiento internas y externas se van obstruyendo poco a poco.
Aunque no es práctica la remoción de este material dentro del relleno, se puede prevenir esta situación con su extracción de las zanjas externas y de esta manera renovar su capacidad de almacenamiento y evaporación. Este material extraído debe depositar nuevamente en la celda diaria.
Drenaje de gases: Los asentamientos del relleno y el tránsito vehicular por encima de las celdas diarias y terraplenes ya terminados, pueden deformar o inclinar los pozos de venteo, por lo que es necesario mantenerlos verticales a medida que se eleva el nivel del relleno con el fin de evitar su obstrucción y deterioro.
Instalaciones: La infraestructura e instalaciones, tal como, la cerca perimetral del relleno, el cartel de presentación, la caseta de control y vigilancia e instalaciones sanitarias, deben contar con un mantenimiento periódico para mantenerlas funcionales y evitar el menoscabo de la imagen de la obra.
Acabado final y asentamiento: Una vez terminados los terraplenes que no recibirán más residuos deberán cubrirse con una capa de tierra un poco más gruesa y sembrar un poco de césped, al menos en un 10 % del área, para acelerar el proceso de mejorar el paisaje
Con el transcurso del tiempo los residuos sólidos municipales que se ingresan a la celda de acopio, se descomponen y se transforman en gas y líquido, por lo que la tierra que los cubre y la humedad penetran a los espacios vacíos, asentado las capas y produciendo depresiones en la superficie, donde se acumula el agua de lluvia, por lo que se debe mantener nivelada la capa exterior con una pendiente de 2 a 3 % para que cuente con un buen drenaje y evitar la proliferación de moscos.
En esta etapa se debe realizar un control de la fauna nociva, el método más recomendable será cubrir de tierra los residuos sólidos, aunque también se contempla la posibilidad de utilizar otros métodos de exterminio, para los cuales se contará con la asesoría de las autoridades sanitarias.
El proyecto contempla una Planta de Separación del municipio de Tecate, la cual se proyecta en un predio de 1 hectárea. La cual está diseñada para unan capacidad de recepción y procesamiento de 100 toneladas diarias de residuos, del cual parte de los “residuos” serán separados para su aprovechamiento y/o reciclaje, reintegrándose a los procesos productivos como materia prima.
Planta de conjunto del proyecto Planta de Separación del municipio de Tecate.
Se contempla el diseño con base normatividad vigente de diseño, construcción, así como normatividad vigente de control y protección ambiental, como a la salud.
El proyecto de Planta de Separación de Residuos Tecate contará con una caseta de control de acceso (vigilancia), oficinas administrativas y baños, báscula para pesaje de vehículos que transporten residuos, nave de planta de separación tipo industrial bardeada en sus costados. El interior de la nave contará con una fosa, bandas de alimentación con tablillas, tromel, zona (bandas) de separación de residuos, tolva de residuos de rechazo y zona de acondicionamiento de subproductos recuperados.
A continuación se plasma las partes generales de una Planta de Separación (o selección) de Residuos Sólidos.
los vehículos recolectores realizan maniobras de descarga de los residuos.
Fosa de alimentación: Zona donde un se depositan los residuos por medio de un montacargas que los empuja, para así alimentar a las bandas para la transportación de estos hacia la zona de selección.
Simplificación de una Planta de Separación de Residuos.
Banda de selección de residuos: zona donde personal calificado se encarga de seleccionar los residuos valorizables (o subproductos recuperados) por tipo de estos: cartón y papel, aluminio, fierro, vidrio, plásticos, etc.
Almacenamiento temporal de subproductos recuperados: Zona donde se almacenan temporalmente los subproductos recuperados. En dicha zona se acondicionan con prensas para embalaje de los subproductos recuperados, para su posterior transporte y venta.
Zona de Rechazo de residuos: zona donde se almacenan los residuos rechazados, el cual está al final de la banda de selección, donde se puede contar con una tolva para almacenamiento y descarga hacia camión transportador de residuos, que lleva
estos generalmente hacia un sitio de disposición final.
Como se puede observar, la recuperación de subproductos se realiza tanto por medios mecánicos y manuales, o una combinación de estos. En estos últimos tiempos el avance de las tecnologías de selección mecánica y las exigencias normativas han favorecido la aparición de instalaciones de selección dotadas de un elevado grado de automatización.
c) Objetivos y justificación,
El Municipio de Tecate, presentan en la actualidad serios problemas en lo referente a los servicios de recolección, transporte y disposición final de sus residuos sólidos generados. Las autoridades municipales han procurado solucionar el problema de manera integral; de tal forma que las acciones que se tomen, redunden en beneficios para sus habitantes. En este sentido, los objetivos que pretende cubrir el proyecto en cuestión son:
Combatir dentro del municipio los problemas de contaminación originados por la mala disposición de residuos, los cuales se depositan en un sitio inadecuado.
Disminuir el nivel de impactantes al medio ambiente y evitar el deterioro de su entorno natural, en especial del sitio donde se construirá el relleno sanitario, así como del sitio donde actualmente disponen sus residuos.
Satisfacer la demanda de servicios públicos, mediante la disposición de sus residuos sólidos generados en un relleno sanitario, que satisfaga los requisitos impuestos por la normatividad vigente en la materia.
d) Proyectos asociados y políticas de crecimiento a futuro. No se requerirán de obras asociadas
3.2.- Criterios de selección del sitio y sitios alternativos.
El lugar para la construcción del relleno sanitario cumple con las especificaciones para la selección del sitio establecidas en la Norma Oficial Mexicana NOM-083-SEMATNAT-2003, para ello se llevaron a cabo los siguientes estudios:
Se realizó un estudio topográfico incluyendo planimetría y altimetría a detalle del sitio seleccionado para el sitio de disposición final.
Se realizó un estudio geotécnico para obtener los elementos de diseño necesarios y garantizar la protección del suelo, subsuelo, agua superficial y subterránea, la estabilidad de las obras civiles y del sitio de disposición final a construirse.
Se realizó una evaluación geológica para precisar la litología de los materiales, características estratigráficas, así como la geometría, distribución y presencia de fracturas y fallas geológicas en el sitio.
Se realizó una evaluación hidrogeológica para determinar los parámetros hidráulicos, dirección del flujo subterráneo, características físicas, químicas y biológicas del agua; las unidades hidrogeológicas que componen el subsuelo, así como las características que las identifican (espesor y permeabilidad). Se realizó un estudio de generación y composición de los residuos sólidos
urbanos y de manejo especial de la población por servir, con proyección para al menos la vida útil del sitio de disposición final.
Se realizó un estudio de generación de biogás con el objeto de estimar la cantidad de generación esperada del biogás, mediante análisis químicos estequiométricos, que tomen en cuenta la composición química de los residuos por manejar.
Se realizó un estudio de generación del lixiviado a efecto de cuantificar el lixiviado mediante algún balance hídrico.
Con base en los estudio se evaluó el sitio resultado este adecuado para la realización del proyecto.
El predio de interés fue seleccionado para el establecimiento del proyecto de acuerdo a lo indicado en los requisitos establecidos en la NOM-083-SEMATNAT-2003 Especificaciones de protección ambiental para la selección del sitio, diseño, construcción, monitoreo, operación, clausura y obras complementarias de un sitio de disposición final de residuos sólidos urbanos y de manejo especial.
Ubicación estratégica.- Se encuentra alejado del centro de población, no existen aeródromos o aeropuertos cercanos, no está dentro de un área natural protegida, no está en una zona de ecosistemas frágiles, ni arqueológicas, no está en una zona inundable, no está cercano a pozos de extracción de agua. Accesibilidad.- Existe un camino de terracería que entronca con la carretera
Tecate-Ensenada, lo que le confiere capacidad para la movilidad vial. La tenencia de la tierra.- El predio es propiedad del promovente.
Disponibilidad del predio.- No tiene un uso urbano actual y debido a su ubicación, alejado a más de 2 km del límite de la mancha urbana actual, es adecuado para la construcción de la infraestructura proyectada, ya que no representa una molestia para la población.
Estado actual del predio.-Actualmente es un terreno que es utilizado como tiradero a cielo abierto. Su condición actual indica que se encuentra en una fase inmadura, ya que a pesar de que predominan las especies del estrato herbáceo, se encuentra una escasa presencia de arbolado juvenil y algunas especies típicas de vegetación secundaria.
El relleno sanitario seguirá los lineamientos establecidos en el punto 7 de la NOM-083-SEMARNAT-2003 respecto a su operación, que se refieren a la restricción de
ingreso de residuos diferentes a los sólidos de carácter municipal y de manejo especial, al grado de compactación que debe tener la capa de residuos sólidos municipales, los documentos con los que debe contar para su correcto funcionamiento, así mismo con un programa de monitoreo ambiental, que incluya la medición de biogás, lixiviados y monitoreo del acuífero cercano.
3.3.- Programa de construcción o de trabajo para llevar a cabo la actividad. Ver anexos.
3.4.- Tipo de obra o actividad.
El proyecto ejecutivo del relleno sanitario del municipio de Tecate, se proyecta como a continuación se indica en la Figura siguiente.
Contempla las siguientes instalaciones: caseta de control, zona de báscula, servicio médico y comedor, oficinas generales, baños y vestidores, cobertizo, camino perimetral, franja de amortiguamiento, cerca perimetral y celdas, de acurdo a requerimientos de la NOM-083-SEMARNAT-2003 “Especificaciones de protección ambiental para la selección del sitio, diseño, construcción, operación, monitoreo, clausura y obras complementarias de un sitio de disposición final de residuos sólidos municipales”.
La principal actividad a realizar en el sitio es la concerniente al confinamiento permanente de los residuos sólidos generados en la Región, zonas y alrededores del municipio de Tecate.
Con la finalidad de obtener el mejor desarrollo de la obra, se optimiza y se aprovechan los espacios del predio seleccionado de 4.8 ha, y así permitir con libertad la ejecución simultánea de las diversas partes que conforman el proyecto.
La disposición final de los en el Relleno Sanitario del Municipio de Tecate puede realizarse mediante el método de área, o de zanja (trinchera) o una combinación de ambos denominado “Método Combinado”.
El Método de Zanja o Trinchera. Se utiliza generalmente en terrenos planos, en la cual se realiza una zanja para depositar la basura dentro de esta, luego se compacta y se va cubriendo con la misma tierra que se sacó de la zanja.
El método de área se utiliza tanto en terrenos planos como para rellenar depresiones y en tajos o canteras abandonados. La tierra utilizada para cubrir la basura debe ser traída de otros sitios como laderas o montañas.
Método combinado. Cuando las condiciones geo hidrológica, topográficas y físicas del sitio elegido para el emplazamiento del Sitio de Disposición Final son apropiadas, se pueden combinar los métodos.
Para este caso debido a que las condiciones del sitio lo permiten y con el fin de optimizar uso del predio (mayor capacidad de confinamiento de residuos), se utilizará el método combinado, con lo cual se realizarán trincheras y el material producto de la excavación se utilizará para realizar la cobertura diaria de residuos durante la etapa operativa.
De acuerdo a lo anterior se considera la proyección y construcción gradual de dos Celdas para depósito de residuos generados la región.
Las 2 celdas de disposición de residuos sólidos ocuparán un área total de 32,342.52 m2, en la cual cada celda ocupará: Celda 1: 19,408.9 m2 (inicial) y la Celda 2: 12,933.62 m2.
Las celdas de disposición del Relleno sanitario mencionadas, se realizarán de acuerdo a las características constructivas y operativas establecidas por NOM-083-SEMARNAT-2003, las primeras se describen a continuación y las segundas en los apartados correspondientes al desarrollo y objeto de este manual de operación.
Tener Barrera geológica Natural o equivalente a un espesor de 1m y un coeficiente de conductividad hidráulica de al menos 1x10-7 cm/s. O garantizarla con un sistema equivalente.
Sistema de extracción, captación, conducción y control de biogás.
Sistema de captación y extracción de lixiviado, el cual debe ser recirculado. Diseño de drenaje pluvial para desvío de escurrimientos, minimizando la
Contar con área de emergencia para recepción de residuos en caso de alguna eventualidad, no se pueda operar en el frente de trabajo, proporcionando las mismas características de seguridad ambiental y sanitaria
Respecto a la barrera geológica en el sitio de disposición (Celdas) de residuos esta puede efectuar por dos métodos: natural o equivalente aún espesor de 1m con conductividad hidráulica de al menos 1x10-7cm/s, o equivalente con las mismas características. En este caso y a fin de prever migración de lixiviado, se realizará compactando el suelo, y agregando 2 capas de geotextil y una geomembrana de Polietileno de Alta Densidad (PAD o HDPE por sus siglas en Inglés), dicha impermeabilización se colocará en las bases y taludes de la celdas de la siguiente manera: una inferior de geotextil de 406g/m2, una intermedia de geomembrana de Polietileno de Alta densidad de 1.5mm y finalmente una capa superior de Geotextil de 203g/m2.
Impermeabilización en talud y su anclaje
Las celdas en su interior contarán con drenes de lixiviado tendidos a lo largo de la celdas a fin de eficientar el flujo de lixiviados. Se contará con cárcamos de almacenamiento, de los cuales se conducirá el lixiviado hacia las otras dos celdas proyectadas (ver Figuras), de las cuales se pueden extraer dichos lixiviados durante la operación, sea para recircularlas o aspersarlas sobre las celdas o almacenarlas y evaporarlas en la Laguna de evaporación de lixiviados.
Ubicación de drenes de lixiviado e interconexión de celdas.
El cárcamo 1 de lixiviado se realizará en la parte baja de la celda, impermeabilizándolo con geomembrana de Polietileno de Alta Densidad (1.5 milímetro de espesor), de este cárcamo 1, se desviarán los lixiviados hacia otro dren 2, el cual comunicará y verterá los lixiviados hacia la Celda 2. Temporalmente mientras no esté en operación la Celda 2, pueden extraerse los lixiviados por este dren de desvío, el cual contendrá una brida ciega con válvula de cierre y apertura. La celda 2 también contará con un dren de lixiviados y otro de desvío hacia la celda, del cual también temporalmente mientras no este en operación la celda 3 pueden
extraerse lixiviado. Finalmente la tercera celda también tendrá un dren y cárcamo para extracción de lixiviado, en la cual se extraerá una por medio de una bomba sumergible de ½ HP y almacenada en pipa para su traslado y almacenamiento y evaporación en la Laguna.
Detalle de dren de lixiviado, tendido a lo largo de las celdas
Laguna de almacenamiento y evaporación de lixiviados
En cuanto al biogás generado, será controlada extrayéndolo de la masa de residuos del sitio a través de estructuras y drenes especiales llamados pozos o quemadores de biogás. Construidos durante la operación del sitio.
La cantidad y distribución de los quemadores de biogás (o pozos de biogás), se definen en un arreglo equidistante a 50 metros uno del otro, distancia la cual se determinó a través del radio de influencia, obteniéndose en total 16 pozos requeridos:
Distribución de pozos (radio de influencia) del Sistema de captación de biogás
La construcción de pozos de biogás de flama directa, es a base de tambos (con perforaciones de 10 cm de diámetro) de 200 litros soldados y perfectamente limpios (opcionalmente en vez de tambos se puede colocar como envolvente una malla electrosoldada de 6 cm de abertura), concéntricamente se colocará un tubo de 4” (10cm) de diámetro de PAD, el cual estará ranurado o con perforaciones de ½ a 1 pulgada de diámetro cada 10cm). El espacio entre los tambores y el tubo
concéntrico, se colocará piedra de 10cm de diámetro como mínimo, no necesariamente redondeada, a modo de tener dicha zona porosa. En la parte superior del tubo se colocará un dispositivo para la quema del biogás. La construcción de estos se realizará durante la operación de las celdas, perforando la masa de residuos de acuerdo al diseño del pozo.
Pozo del sistema de extracción de biogás con quemador en parte superior
Se construirá un sistema de desvío de aguas pluviales, a través de la construcción dren perimetral, lavaderos y cobertura de residuos:
Este sistema evitará mezclar los escurrimientos pluviales no contaminados con aquellos que han tenido contacto con los residuos y a continuación se describe.
Obras de protección externas
Los escurrimientos provenientes de aguas arriba se interceptarán mediante canales perimetrales, evitando su llegada a las áreas de trabajo, descargando preferentemente a cauces naturales y evitando cualquier contacto con los residuos. En su construcción se apegará al diseño que permita la captación de gastos (m3/seg) en función del área de aportación y considerando la topografía del lugar para lograr estas obras con costos razonables.
En función de lo anterior y a las precipitaciones de la zona, se prevé la construcción de canales perimetrales de forma trapezoidal con las dimensiones adecuadas al caudal calculado por proyecto
Los canales principales se complementaran con cunetas, bordos, lagunas temporales de regulación y otras estructuras que incrementen la seguridad del sitio, y en consecuencia se tenga una menor cantidad de lixiviados en el relleno sanitario.
Debido a que las aguas captadas por las obras de protección externa nunca tendrán contacto con los residuos, su descarga será directa a los cauces de escurrimientos naturales o en su caso se conducirán pendiente abajo.
Obras de protección internas
Las aguas que estén en contacto con los residuos, como es en el frente de trabajo, se captaran mediante zanjas y/o bordos conduciéndose a cárcamos o áreas de almacenamiento temporal, donde podrán evaporarse o extraerse por bombeo para depositarse en la laguna de lixiviados o en el cárcamo. Las aguas pluviales captadas dentro de las celdas y que no hayan tenido contacto con los residuos ni con los lixiviados y por consiguiente se encuentren libres de contaminantes, podrán descargarse a los cauces de escurrimientos naturales. Los lavaderos bajaran el agua de las plataformas (niveles de cubierta de residuos con pendiente del 2%), hacia drenes construidas sobre la base de la celdas, conduciéndose estas hacia la parte oeste del predio, evitándose así la infiltración de estas hacia el interior de las celdas.
El sitio de disposición final deberá contar con un área de emergencia para la recepción de los residuos sólidos urbanos y de manejo especial, cuando alguna eventualidad, desastre natural o emergencia de cualquier orden no permitan la operación en el frente de trabajo; dicha área se construirá en la parte este del predio, cerca del acceso.
Obras complementarias
De acuerdo a la NOM-083-SEMARNAT-2003 y a la cantidad prevista de recepción de residuos en el relleno sanitario de Tecate, correspondería a un Relleno Sanitario tipo “A”, requiriéndose las siguientes obras complementarias plasmadas en la
columna A de la Tabla. A fin de cumplir con dichos requerimientos, se diseñaron dichas obras para el sitio (véanse distribución en la Figuras anteriores de diseño), las cuales en el caso de las edificaciones apegándose a criterios de diseño estructural tomando como referencia las Normas Técnicas Complementarias del Estado de California; para el caso del camino apegándose a Diseño geométrico de Secretaría de Comunicaciones y Transportes; y para el caso del dren pluvial perimetral así como requerimiento de agua potable, se siguieron los lineamientos de la Comisión Nacional del Agua.
Obras complementarias requeridas según, NOM-083-SEMARNAT-2003.
A continuación se describe dichas obras complementarias a considerar para este caso, así como otras en particular requeridas.
Camino de acceso
El camino de acceso estará ubicado por la parte Noreste del predio como se puede observar en la Figuras anteriores, dicho camino tendrá que ser mejorado para la buena circulación vehicular.
Caminos interiores
Entre los principales caminos interiores, se puede mencionar el camino perimetral de 5.5m de ancho. Posteriormente conforme la construcción de las celdas se irán habilitando otros caminos interiores de acceso hacia la celda.
Cerca perimetral
Se tendrá una cerca perimetralmente al predio, que delimitará el predio del proyecto. Esta cerca se realizara a base de postes metálicos fijados por una mojonera enterrada a cada 3 metros reforzada con travesaños diagonales y horizontales, en las cuales se sostendrá una malla ciclónica (con una altura de 3.05m y abertura máxima de 5 cm), rematándose en la parte superior con 0.35 m de alambre de púas.
Es importante destacar que en esta zona se realizará el primer control del dispositivo de acceso al sitio de disposición.
Detalles de malla ciclónica que delimita el predio del proyecto.
Caseta de vigilancia y control de acceso
En la caseta de vigilancia se encontrarán vigilantes que llevarán a cabo las tareas de registro de ingreso de vehículos (aquí se realiza una primera inspección visual de las unidades y los residuos) y de visitantes, realizando además las actividades de vigilancia nocturna. Dentro de las actividades de control se realizará el registro de procedencia y características de los vehículos que ingresen al sitio, además del registro del peso de los residuos que ingresan.
Esta construcción se ubica en el lado Noreste y otra al este del Predio. Se desplantará en un área de 25.50 m², construido sobre un firme (de 10cm de espesor)
y muros de multy-panel monomuro 1000 de 1 ½´´ de espesor calibre 26/26 color arena/arena. Al frente de la caseta se contará con una ventana de aluminio natural con cristal blanco de 3mm que permite la visibilidad casi desde cualquier punto desde el interior de la misma. Del lado contrario al acceso peatonal se ubica un punto de resguardo o descanso, junto con un baño para el personal de vigilancia. Del lado derecho, junto a la caseta se ubicará una pluma, que permita el control de acceso vehicular
Caseta acceso peatonal y vehicular (planta)
Área de pesaje, caseta y báscula
Se localiza el área de pesaje cerca del acceso, la cual se contará con una caseta de 15.33 m2 (construido sobre cimentación y paredes de tabique) donde podrá instalarse mobiliario necesario para el registro y archivo de datos, y a un costado de esta, se dispondrá una báscula con capacidad de 60 toneladas para el pesaje de los vehículos recolectores.
Esta caseta de pesaje cuenta con las instalaciones eléctricas, hidrosanitarias y de protección de tierra física necesaria para su correcta operación.
La báscula electrónica es 60 toneladas de capacidad, con software para el registro de datos de la unidad de recolección, peso del vehículo y peso de los residuos a depositar.
Vista en alzado de caseta de pesaje
Oficina administrativa, vestidores y servicios sanitarios comedor y servicio médico. Oficinas administrativa
La función de estas instalaciones administrativas es dar seguimiento al desarrollo operativo y constructivo del Relleno Sanitario por parte del personal administrativo, técnico y de supervisión de la Empresa.
Las oficinas administrativas se ubicaran cerca del acceso al sitio del proyecto así como los servicios médicos. Contará con un área de 60m2, y contará con recepción, departamento de ingeniería, contabilidad, sala de juntas y baños (véase distribución de áreas en Figura). Para la construcción de las oficinas administrativas se ocuparan prefabricados en los muros (multipanel) los cuales se fijaran sobre un firme (10cm de espesor) de concreto reforzado con malla electrosoldada y cadenas (ahogadas en el firme) de desplante en las zonas donde se colocarán los muros.
Vista en planta de Oficinas administrativa
Baños y vestidores
Se propone la construcción de un pequeño edificio de una planta que funcione como baños y vestidores para los trabajadores del Relleno sanitario y para la instalación de los servicios sanitarios.
Este núcleo de servicios se ubica a 3.50 m. de distancia de la caseta de servicios médicos hacia el norte. Contará con un área de aproximadamente 47m2, con división de baños para mujeres y hombres como se puede observar en las figuras. Por la actividad que se desarrolla en este inmueble la construcción de este, es de un sistema convencional a base de muros de tabique rojo con acabados de mortero fino al exterior, mientras que al interior los acabados empleados serán de cerámica en pisos y muros. La cimentación empleada en esta construcción será de zapatas corridas de concreto reforzado con acero estructural al igual que la losa de cubierta, a dos aguas.
Vista en alzado de baños y vestidores
Comedor y servicios, medico
Los servicios de enfermería y comedor (25 y 26), se desplantará en un área de 30m², sobre un firme reforzado con malla electro soldada de 10 cm. de espesor donde se fijaran los muros prefabricados de lámina (multipanel) y techos (multipanel).
Comedor y servicios, medico.
Almacén y cobertizo
El almacén se ubicará atrás del cobertizo (lado norte) delimitado por muros de tabique ocupando un área de 33.50 m², con huecos en los costados oriente y poniente permitiendo la ventilación constante del área. Este almacén será para resguardar los residuos peligrosos generados del proceso de mantenimiento de los vehículos.
El cobertizo será de un sistema de cubierta de arco techo, en una área de 136.50 m², el cual estará soportado por columnas y vigas de acero, desplantadas sobre zapatas aisladas, sujetas entre sí por medio de trabes de ligas, sobre la cual se realizará un firme de concreto reforzado con varillas, a fin de evitar cuarteaduras o fallas por el peso de la maquinaria a la cual se le dará mantenimiento, como lo son: camionetas, pipas, tractores.
Franja de amortiguamiento
Se contará con una franja de amortiguamiento que atenuará la dispersión de residuos, malos olores y salida de ruido debido al uso de maquinaria pesada. Será de 10.00 m. de ancho, conformada de una capa arbórea sembrada en un arreglo conocido como tres bolillo a lo largo del perímetro, esta barrera confinara las actividades que se realizan al interior del sitio.
Franja de amortiguamiento, de 10m de ancho, con arreglo de árboles
Agua, drenaje y electricidad Instalaciones hidráulicas
La instalación hidráulica contara con una cisterna prefabricada de 10,000 lts que se llenara por medio de pipas. La ubicación de la cisterna será enterrada entre la oficina y los baños en un área aproximada de 2.50 x 2.50 m, con una profundidad de 3.50m. La cisterna proveerá de agua a través de una bomba de ¼ HP al primer tanque elevado de 1,100 lts, ubicado en la parte alta del edificio de baños y vestidores, dando servicio a estas, así como, oficinas, comedor/enfermería y almacén/cobertizo. Un segundo tanque con capacidad de 450 lts, se instalará en la parte alta de la caseta de la báscula, el cual dará servicio a esta y al baño de la caseta de control de acceso.
El primero de los tanques elevados (1,100 litros) se ubicara en la azotea del núcleo de baños y vestidores, a los cuales dotara de agua, así como a las oficinas administrativas, servicio médico, comedor, cobertizo. Este tinaco estará a una altura en la cual la base o fondo del tinaco, estará como mínimo, 2 m por arriba de las
