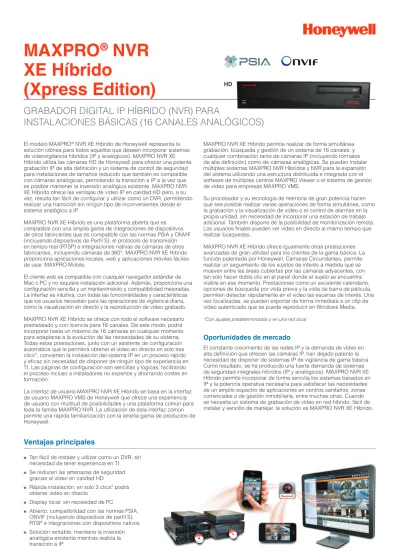

XE Híbrido
(Xpress Edition)
GRABADOR DIGITAL IP HÍBRIDO (NVR) PARA
INSTALACIONES BÁSICAS (16 CANALES ANALÓGICOS)
El modelo MAXPRO® NVR XE Híbrido de Honeywell representa la
solución idónea para todos aquellos que deseen incorporar sistemas de videovigilancia híbridos (IP y analógicos). MAXPRO NVR XE Híbrido utiliza las cámaras HD de Honeywell para ofrecer una potente grabación IP de alta definición y un sistema de control de seguridad para instalaciones de tamaños reducido que también es compatible con cámaras analógicas, permitiendo la transición a IP a la vez que es posible mantener la inversión analógica existente. MAXPRO NVR XE Híbrido ofrece las ventajas de vídeo IP en calidad HD pero, a su vez, resulta tan fácil de configurar y utilizar como un DVR, permitiendo realizar una transición sin ningún tipo de inconvenientes desde el sistema analógico a IP.
MAXPRO NVR XE Híbrido es una plataforma abierta que es compatible con una amplia gama de integraciones de dispositivos de otros fabricantes que es compatible con las normas PSIA y ONVIF (incluyendo dispositivos de Perfil S), el protocolo de transmisión en tiempo real (RTSP) e integraciones nativas de cámaras de otros fabricantes, incluyendo cámaras de 360°. MAXPRO NVR XE Híbrido proporciona aplicaciones locales, web y aplicaciones móviles fáciles de usar, MAXPRO Mobile.
El cliente web es compatible con cualquier navegador estándar de Mac o PC y no requiere instalación adicional. Además, proporciona una configuración sencilla y un mantenimiento y compatibilidad mejoradas. La interfaz es intuitiva, con todas las funcionalidades y características que los usuarios necesitan para las operaciones de vigilancia diaria, como la visualización en directo y la reproducción de vídeo grabado. MAXPRO NVR XE Híbrido se ofrece con todo el software necesario preinstalado y con licencia para 16 canales. De este modo, podrá incorporar hasta un máximo de 16 cámaras en cualquier momento para adaptarse a la evolución de las necesidades de su sistema. Todas estas prestaciones, junto con un asistente de configuración automática que le permitirá obtener el vídeo en directo en solo tres clics*, convierten la instalación del sistema IP en un proceso rápido y eficaz sin necesidad de disponer de ningún tipo de experiencia en TI. Las páginas de configuración son sencillas y lógicas, facilitando el proceso incluso a instaladores no expertos y ahorrando costes en formación.
La interfaz de usuario MAXPRO NVR XE Híbrido se basa en la interfaz de usuario MAXPRO VMS de Honeywell que ofrece una experiencia de usuario con multitud de posibilidades y una plataforma común para toda la familia MAXPRO NVR. La utilización de esta interfaz común permite una rápida familiarización con la amplia gama de productos de Honeywell.
l Tan fácil de instalar y utilizar como un DVR, sin
necesidad de tener experiencia en TI
l Se reducen las amenazas de seguridad
gracias al vídeo en calidad HD
l Rápida instalación: en solo 3 clics* podrá
obtener vídeo en directo
l Display local: sin necesidad de PC
l Abierto: compatibilidad con las normas PSIA,
ONVIF (incluyendo dispositivos de perfi l S), RTSP e integraciones con dispositivos nativos
l Solución rentable: mantiene la inversión
analógica existente mientras realiza la transición a IP
Ventajas principales
MAXPRO NVR XE Híbrido permite realizar de forma simultánea grabación, búsqueda y gestión de un sistema de 16 canales, y cualquier combinación tanto de cámaras IP (incluyendo formatos de alta definición) como de cámaras analógicas. Se pueden instalar múltiples sistemas MAXPRO NVR Híbridos y NVR para la expansión del sistema utilizando una estructura distribuida e integrada con el software de múltiples centros MAXPRO Viewer o el sistema de gestión de vídeo para empresas MAXPRO VMS.
Su procesador y su tecnología de memoria de gran potencia hacen que sea posible realizar varias operaciones de forma simultánea, como la grabación y la visualización de vídeo o el control de alarmas en la propia unidad, sin necesidad de incorporar una estación de trabajo adicional. También dispone de la posibilidad de monitorización remota. Los usuarios finales pueden ver vídeo en directo al mismo tiempo que realizar búsquedas.
MAXPRO NVR XE Híbrido ofrece igualmente otras prestaciones avanzadas de gran utilidad para los clientes de la gama básica. La función patentada por Honeywell, Cámaras Circundantes, permite realizar un seguimiento de los sujetos de interés a medida que se mueven entre las áreas cubiertas por las cámaras adyacentes, con tan solo hacer doble clic en el panel donde el sujeto se encuentra visible en ese momento. Prestaciones como un excelente calendario, opciones de búsqueda por vista previa y la vista de barra de película, permiten detectar rápidamente en el vídeo las escenas de interés. Una vez localizadas, se pueden exportar de forma inmediata a un clip de vídeo autenticado que se puede reproducir en Windows Media.
*Con ajustes predeterminados y en una red local
Oportunidades de mercado
El constante crecimiento de las redes IP y la demanda de vídeo en alta definición que ofrecen las cámaras IP, han dejado patente la necesidad de disponer de sistemas IP de vigilancia de gama básica. Como resultado, se ha producido una fuerte demanda de sistemas de seguridad integrales híbridos (IP y analógicos). MAXPRO NVR XE Híbrido permite incorporar de forma sencilla los sistemas basados en IP y la potencia operativa necesaria para satisfacer las necesidades de un amplio espectro de aplicaciones en centros sanitarios, zonas comerciales o de gestión inmobiliaria, entre muchas otras. Cuando se necesita un sistema de grabación de vídeo en red híbrido, fácil de instalar y sencillo de manejar, la solución es MAXPRO NVR XE Híbrido.
CARACTERÍSTICAS
Software
l MAXPRO NVR XE Híbrido permite realizar,
de forma local o remota, funciones entre las que se incluyen la monitorización del vídeo en directo o grabado, la configuración y la gestión del sistema en una interfaz única.
l Compatible con el cliente web basado
en Windows (Internet Explorer, Chrome y Firefox) y Mac (navegador Safari). Permite vídeo en directo y la reproducción/ búsqueda de vídeo grabado con una resolución de hasta 1080p en todas las cámaras. Además, también permite obtener instantáneas y ver los preajustes de las cámaras PTZ.
l Compatibilidad con clientes de supervisión
móviles con sistema operativo iOs y Android gracias a las aplicaciones MAXPRO Mobile.
l Amplias integraciones con dispositivos:
cámaras y codificadores Honeywell, dispositivos de terceros compatibles con los estándares PSIA y ONVIF (incluyendo dispositivos de perfil S), el protocolo de transmisión en tiempo real (RTSP) e integraciones nativas de cámaras de otros fabricantes, incluyendo cámaras de 360°.
l Interfaz basada en Windows de fácil manejo,
con numerosas funciones para visualizar, vídeos analógicos y de alta definición y configurar las opciones del sistema.
l Sencillo asistente que le permitirá
configurar el sistema con la detección y configuración automáticas de las cámaras IP y el ajuste de grabaciones y controles en tres* pasos sin necesidad de disponer de experiencia en vídeo ni en los sistemas IP.
l Varias vistas de zoom en vídeo de alta
definición. Por ejemplo: podrá acercar el zoom a la caja registradora en una vista de la cámara HD mientras controla al mismo tiempo al cajero o cajera en la vista alejada de la cámara HD.
l Capacidad para investigar eventos y
alarmas visualizando simultáneamente vídeos de alarma en varias fases. Para cada alarma, los usuarios pueden ver el vídeo grabado antes, durante y después de la alarma; y además, ver el vídeo en directo desde la cámara que activó la alarma.
l Visualización de vídeo mejorada a través
de un dispositivo de representación de vídeo intuitivo que optimiza el uso de CPU alterando la velocidad de fotograma en el vídeo.
l La función patentada de Honeywell,
Cámaras Circundantes, simplifica el proceso de seguimiento de sujetos a través de un conjunto de cámaras cercanas.
l Posibilidad de crear, guardar y nombrar
divisiones en los apartados My Salvos o Shared Salvos.
l Control PTZ analógico e IP y zoom digital
en cámaras fijas. Experiencia de visión 360° completa, que refuerza el control de la situación y aumenta la cobertura de videovigilancia.
l Búsqueda rápida por fecha y hora, línea
cronológica, salto en el tiempo, marcadores, calendario, vista previa, vista de barra de película y eventos. Consiga el vídeo que necesita en solo unos clics sin tener que revisar horas de grabaciones.
l Creación de informes a partir del registro de
operadores y del historial de eventos con exportación en .pdf, informes Crystal, Excel o Word.
l Captura y exportación de clips e imágenes
fijas en formatos sencillos .wmv y .bmp.
l Firma digital de clips para su autentificación. l Posibilidad de conectar varios clientes a un
servidor NVR Híbrido.
l Tiempos de conservación de la
grabación de eventos y vídeo grabado independientes.
l Configuración de envío de notificaciones
por correo electrónico de los eventos del operador, del sistema o de la cámara.
l Privilegios del operador basados en reglas
de Windows y usuarios locales.
l Opciones flexibles de la detección de
movimiento (VMD) con soporte para eventos de movimiento basado en servidor (Smart VMD) o en cámara. Reducción de falsas alarmas gracias al análisis de detección de movimiento basado en objetos con Smart VMD.
l Funciones de seguridad avanzadas que
permiten el cifrado de la comunicación entre el cliente local del NVR y el acceso seguro https del cliente web.
l Control mediante teclado con los modelos
UltraKey Plus y UltraKey Lite por Ethernet.
l Asistencia local y compatibilidad con varios
idiomas.
l Soporta múltiples conexiones remotas con
el software MAXPRO Viewer.
l Integración con MAXPRO VMS.
l Integración con sistemas de control de
accesos WIN-PAK® y Pro-Watch®.
l Cada unidad permite registrar y controlar
hasta 16 cámaras analógicas a 400 fps a CIF PAL o 100 fps a 4CIF PAL, combinación de 8 analógicas con 80 fps a 4CIF PAL y 8 IP con 240 fps a 720p HD o 200 fps a 1080p HD, y todas 16 IP con 480 fps a 4CIF/VGA o 480 fps a 720p HD o 400 fps a 1080p HD por MAXPRO NVR XE Híbrido. Ancho de banda/velocidad de red admitida por NVR con entrada: 65 Mbps, salida: 65 Mbps que proporciona un total de: 130 Mbps.
l Es compatible con audio unidireccional
(para cámaras IP específicas) con video en directo o reproducción para clientes locales para un máximo de 16 canales IP.
l Cámaras analógicas compatibles con 16
entradas en bucle, 16 IOs y un puerto de control PTZ analógico en la unidad. Salidas en bucle compatibles con cables accesorios.
l Incluye puertos HDMI, DVI-I/VGA para
admitir un monitor único para un cliente local y admite monitor de punto para cámaras analógicas.
l Posibilidad de mostrar hasta 16 cámaras a
la vez en el monitor NVR Híbrido local.
l Capacidad de almacenamiento interno de 1
TB/2 TB/3 TB.
l Incluye puertos de red de 1 GB (2º puerto
de red a través de adaptador NIC USB) optimizados para grabar y ver datos de forma independiente y así garantizar el 100% de grabación y reproducción sin problemas incluso con varias conexiones cliente.
l Pequeña carcasa de tipo escritorio, idónea
para espacios reducidos. Formato de montaje en rack de 3 unidades (guías para rack incluidas). 6 divisiones Grabación de eventos Incluir en biblioteca Quad
Hardware
DIAGRAMA DEL SISTEMA
Ctrl Alt Caps Lock Tab ZXCVBNM Shift Ctrl Shift < ,> . ? / ASDFGHJKL: ; Enter QWRRTYUIOP{ [ } ] | \ & ^ _-+= @ 2 ! 1 # 3 $ 4 % 567 * 8 ( 9 ) 0 Backspace ~ ` F1F2F3F4Esc F5F6F7F8F9F10F11F12PrtScnSysRqScrollLockPauseBreakNumLockCapsLockScrollLock Insert Home DeleteEnd Page Up Page Down Num Lock/*_ 7Home89PgUp 456+ 1 End 23 PgDn 0 Ins . Del Enter
Estación de trabajo cliente Monitor local (no suministrado)
CAT5e CAT5e
Conmutador de red de la estación de trabajo cliente Switch PoE de red de cámara
CAT5e CAT5e CAT5e CAT5e CAT5e H4D2F1 HD4HDIH Cámaras analógicas H3D2F1 HD3HDIH HCD2F HCD5HIH Codificadores y cámaras IP Honeywell y de terceros Router inalámbrico Cortafuegos/router Internet Dispositivos móviles MAXPRO® NVR XE HÍBRIDO Puerto de red de cámara (por defecto 192.168.1.101)
Puerto de red de estación de
trabajo cliente (por defecto 172.25.254.101)
Adaptador DVI-I/VGA o HDMIUSB USB
ESPECIFICACIONES
Software MAXPRO NVR XE Híbrido - Versión 3.1 o superior OPERATIVAS
Base de datos Microsoft SQL Express 2008 R2 Sistema operativo Windows Embedded Standard 7 SP1, 64-bit Admite la compresión de imagen MPEG-4, H.264
Codificadores y cámaras IP Honeywell compatibles
Compatible con las cámaras IP de la serie Performance, serie EQUIP® y cámaras IP PTZ que ofrecen alta
definición. Consulte www.honeywellsecurity.com/hota Compatible con codificadores y
cámaras IP de otros fabricantes
Consulte Honeywell Open Technology Alliance para obtener una lista exhaustiva de los productos
compatibles con los que puede integrarse este dispositivo. www.honeywellsecurity.com/hota Protocolos PTZ analógicos
compatibles MAXPRO, VCL, Pelco P, Pelco D, GE/Kalatel Compatibilidad de audio Audio de 1 vía para modelos de cámara IP específicos.
Consulte www.honeywellsecurity.com/hota Número máximo de conexiones
de cliente 8 remotas por unidad desde 4 estaciones de trabajo +1 local en el servidor NVR Híbrido Diseños Salvo
Cliente Desktop - Completa, 2x2, 1x5, 3x3, 2x8, 1x12, 4x4.
Cliente Web - 2x2, 1x1, 1x2, 1x3 Controles de imagen por cámara Nitidez, definición, brillo, contraste, matiz, saturación, conservación de la relación de aspecto, alargado,
original e imagen espejo OSD Opción de texto oculto Controles de reproducción por
cámara
Reproducción FWD/REV x (1, 2, 4, 8, 16) Reproducción FWD/REV lenta x (1/2, 1/4, 1/8) Tipos de búsqueda tiempo, marcadores, calendario, vista previa, barra de Secuencia de hora y fecha, FWD/REV con salto en el
película y búsqueda de eventos
Programa de grabación Constante y basado en eventos con H/M/D y vacaciones y días con horario laboral distinto Métodos de grabación por
cámara Constante, basada en eventos y activada por el usuario Ajustes de tiempo real por
cámara Formato de compresión, resolución y velocidad de fotograma Ajustes de grabación por
cámara Igual que en tiempo real o velocidad de fotogramas reducida Formato de clip WMV con certificado digital para reproducción con autentificación En el reproductor Windows Media Autenticación de clips de vídeo Firma digital, herramienta de verificación proporcionada Grabación de eventos
movimiento
Configuración de duración anterior y posterioro basada en el servidor (Smart VMD) para todos los modelos
(excepto vistas fishey/panomorph 360) Informes de operador Por usuario, configurador, sesión y visualizador Informe de eventos Por cámara o eventos del grabador
Operadores 1024
Rendimiento y supervisión de grabación
16 cámaras analógicas a 400 fps a CIF PAL o 100 fps a 4CIF PAL combinación de 8 analógicas con 80 fps a 4CIF PAL y 8 IP con 240 fps a 720p HD o 200 fps a 1080p HD, y todas 16 IP con 480 fps a 4CIF/VGA o 480 fps a 720p HD o 400 fps a 1080p HD. Audio de 1 vía para un máximo de 16 canales IP. Ancho de banda/velocidad de red admitida por NVR
con entrada: 65 Mbps, salida: 65 Mbps que proporciona un total de: 130 Mbps.
Secuencias de vídeo máximas compatibles
Cliente Web: Límite total de secuencias: 32 (directo + reproducción). Nota: Las secuencias en directo son consumidas por cámara, siendo vistas en directo y duplicando las vistas en directo de la misma cámara en múltiples o en el mismo cliente web, que en este caso,
son permitidas sin consumir secuencias adicionales. Las secuencias de reproducción consumidas son por secuencia de reproducción vista y cada secuencia reproducida que es
vista consume 1 secuencia adicional.
Cliente Local: En directo: 160 secuencias, sesiones de recuperación de reproducción/vídeo: 32; reproducción sincronizada: 9 secuencias.
MAXPRO NVR XE Híbrido Hardware OPERATIVAS
Procesador Intel® Core i5-3470 3.2 GHz
Memoria 8 GB
Fuente de alimentación Individual 250 W Capacidad de almacenamiento 1 TB, 2 TB or 3 TB
Óptica 22x DVD-RW
Red
Dos Ethernet de 1 GB incluidos
(10/100/1000 NIC integrada + segundo adaptador USB NIC incluido)
Ratón y teclado USB
CONEXIONES DEL PANEL TRASERO
Entrada de vídeo 16 salidas en bucle, BNC 1 Vp-p a 75 ohmios (salidas en bucle con cables accesorios) Salida de vídeo MAIN-OUT (adaptador DVI-I cw VGA y HDMI
y SPOT-OUT (RCA) Entradas del sensor para
propósitos generales 16, NA/NC - seleccionable Control Outputs 16, Relay Output Puertos Serie 8 x USB 2.0, 2 x USB 3.0, 1xRS485 Red 1 red x RJ45 + 1x RJ45 a través de adaptador USB NIC
ELÉCTRICAS
Tensión de entrada 115-230 VCA, 50-60 Hz 10/7 A
Consumo 250 W
ESPECIFICACIONES MECÁNICAS
Composición Carcasa: Chasis de acero, acabado: Pintura negra mate Dimensiones (An x Al x P) 453mm x 90mm x 416mm
Peso Peso de envío: 13,4 kg
AMBIENTALES
Temperatura Almacenamiento: de -10 °C a 65 °CFuncionamiento: de 5 °C a 40 °C Humedad relativa Del 0 % al 90 % (sin condensación)
NORMATIVA
Emisiones Emisiones de FCC Sección 15, Subsección B, EN55022:2010 Compatibilidad
electromagnética EN50130-4:2011
Seguridad EN60950-1:2006+A11:2009+A12:2011 +A1:2010
GARANTÍA
Garantía y sustituciones
avanzadas Consulte http://www.honeywellvideo.com/support/ warranty/index.html
Rendimiento VMD (Smart VMD) basado en servidor: canales admitidos
16 canales compatibles con 16 analógicos a 400 fps a CIF PAL 100 fps a 4CIF PAL, combinación de 8 analógicas con 80 fps a 4CIF PAL y 8 IP con 240 fps a 720p HD o 200 fps
a 1080p HD, y todas 16 IP con 480 fps a 4CIF/VGA o 480 fps a 720p HD o 400 fps a 1080p HD. Nota: Cliente local - vista 2x2 para 1080p y para 25 fps a CIF PAL por canal analógico. vista 4x4 para todas las resoluciones inferiores a 1080p para IP 4 y 4CIF para analógicos a
ESPECIFICACIONES
Solo estación de trabajo MAXPRO NVR Híbrido cliente. Especificaciones mínimas PROCESADOR
Processor Procesador Intel® Core™ 2 Duo E6750 2.66 GHz o Quad Core Intel® Xeon® E5405 2.0 GHz
Memoria del sistema (RAM) Mínimo 4 GB o superior
Sistema operativo y aplicación. Partición o unidad de disco duro Mínimo 100 GB de partición de disco duro o de disco duro independiente Adaptador de gráficos Tarjeta de vídeo de 512 MB o superior para dos monitores; compatible con Directx 9 Interfaz de red Mínimo: tarjeta de interfaz de red de 1 Gigabit
Unidad óptica DVD-RW
Resolución del monitor Resolución de vídeo 1280x1024 píxeles, 32 bits
Teclado/ratón Teclado de 102 teclas y ratón
Opciones del sistema operativo Microsoft® Windows 7 Professional SP1(32-bit y 64-bit), Microsoft® Windows Server 2008 R2 SP1 Nota: Se recomiendan las especificaciones mínimas anteriores únicamente para los sistemas con cámaras fijas o PTZ. Los sistemas con varias cámaras 360 que utilizan una experiencia de inmersión total con corrección esférica y reproducción requieren especificaciones de estación de trabajo superiores a las anteriores.
MAXPRO®
NVR XE HÍBRIDO
Vista frontal
Vista posterior
INFORMACIÓN PARA PEDIDOS
MAXPRO NVR Híbrido XE OPERATIVAS
HHXE16C1601TX MAXPRO NVR Híbrido XE, 1 TB, 16 canales (analógicos/IP) con 16 analógicos @ 400 CIF HHXE16C1602TX MAXPRO NVR Híbrido XE, 2 TB, 16 canales (analógicos/IP) con 16 analógicos @ 400CIF - PAL HHXE16C1603TX MAXPRO NVR Híbrido XE, 3 TB, 16 canales (analógicos/IP) con 16 analógicos @ 400CIF - PAL
Consulte la calculadora de almacenamiento en www.honeywellvideo.com como ayuda para determinar el tamaño de unidad que debe solicitar.
Nota: Honeywell se reserva el derecho de realizar cambios en el diseño o en las especificaciones del producto sin previo aviso.
MAXPRO NVR XE Híbrido - Búsqueda de número de pieza
Almacenamiento interno 01T = almacenamiento de 1 TB 02T = almacenamiento de 2 TB 03T = almacenamiento de 3 TB MAXPRO® NVR XE Híbrido HHXE 16 C16 01TX
Nº de canales (analógicos / IP)
16 entradas analógicas a 480 CIF
Unidad PAL
HVS-MPHXE-01-ES(0514)DS-C Mayo 2014
© 2014 Honeywell International Inc.
Para obtener más información:
por favor visite www.honeywell.com/security/es
Honeywell Security Group
Avenida de Italia, 7, 2ª planta C.T. Coslada 28821 Coslada España Teléfono: 902 667 800 www.honeywell.com
iPad, iPhone e iPod son marcas comerciales de Apple® Inc.
