Geología del yacimiento de barita de Cobachi, Sonora
78
0
0
Texto completo
(2) Universidad de Sonora Repositorio Institucional UNISON. Excepto si se señala otra cosa, la licencia del ítem se describe como openAccess.

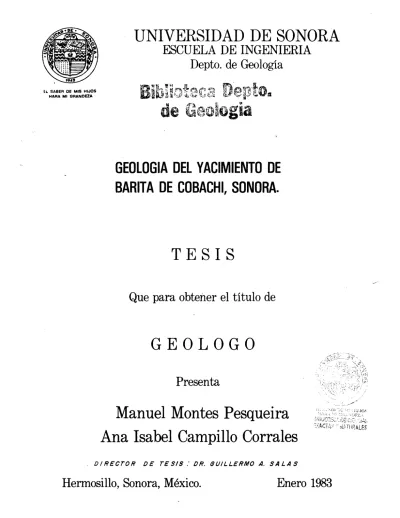

(3) NOMBRE DE TESIS: "GEOLOGIA DEL YACIMIENTO DE BARITA DE COBACHI, SONORA". NOMBRE DE LOS SUSTENTANTES: SR. MANUEL MONTES PESQUEIRA, ANA ISABEL CAMPILLO CORRALES.. El que suscribe certifica que ha revisado esta tésis y que la encuentra en forma y contenidoadecuada como requerimiento parcial para obtener el Título de~g~. en la Universidad de Sonora.. El que suscribe certifica qu tésis y que la encuentra en fo~a y contenidoadecuada corno requerimiento parcial para obtener el Título de Geólo;en. la. I/. .;J·. GEOL. iARLO ¡. \. niversidad de Sonora.. AIA3Z LEON.. GO. .. u_. r--,. \. p./''. ~/-,/. v;, .··,/. -~----···-.1. ,·. \/..-. /. El que suscribe éertif~ca que ha revisado esta ! tésis y que la encuentra en forma y contenidoadecuada corno requerimiento parcial para obtener el Título de Geólogo en la Universidad de Sonora.. GEOL .!'MARIANO MORALES MON'J/Ji\.ÑO. (. Vo.bo. ING.. .,.,..;;.. ,J 'J. .. SANTOYO.. /.
(4) I N D I C E. RESUMEN I.. 1. INTRODUCCION. II.. III.. 1.). Generalidades. 2.). Localización. 3.). Objetivo. 4.). Fisiografía. S.). Trabajos. 6.). Reconocimientos. V.. • . . . . . • . . . . . • . . . . . . . . . . . . . . . . .. y. acceso. y método. 3 3 4. de trabajo. 5. • . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . anteriores. 6 8 10. GEOLOGIA GENERAL. 11. 1.). Introducción. 11. 2.). Marco. 13. 3.). Estratigrafía. 16. 4.). Estructuras. 34. S.). Historia. ASPECTOS 1 .). IV~. . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. regional. geológica. 39. GENERALES DE LA BARITA. Distribución. 2.). Tipos. 3.). Génesis. y forma de los. de barita. ...•............. cuerpos. de barita. 43 . • . . •. 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 45 SO. CONCLUSIONES Y RECOMENDACIONES. 54. REFERENCIAS. ·. . . . . . . . . . . . . . . . . . . . . . . . .. 56. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 59. APENDICE.
(5) 1. RESUMEN El yacimiento "Barita de Cobachi" localizado en la Pª!. te sur-central del Estado de Sonora es una secuencia de rocas del Paleozoico denominada Grupo Guayacán constituída por luti ta, limolita, arenisca, pedernal y caliza que contiene fósiles del Ordovícico Medio-Tardío y·del Devónico. Rocas del Silúrico no se han encontrado. género Dzieduszyckia. Moldes y conchas de braquiópodos del indican una edad Devónico Tardío. Las -. rocas que rodean esta secuencia son afloramientos del Pérmico tales como las calizas del Picacho Colorado y Formación La Vuelta Colorada.. Existen ventanas de erosión que muestran la. presencia de un cuerpo intrusivo del Cretácico Tardío de composición granodiorítica, que invadió y metamorfoseó localmente la sección sedimentaria del Paleozoico. El área de estudio fué afectada por tres grandes eventos tectónicos, los cuales plegaron y fallaron los estratos -.
(6) 2. lo que hace muy difícil su correlación estratigráfica. Los estratos de barita se distinguen en cuatro tipos: barita masiva; barita de rosetas y nodular; areniscas cernen tadas con barita; y conglomerados baritosos. Las leyes porgravedad específica varían de 3.50 a 4.35 g/cm3,. y los - -. minerales de ganga son cuarzo, calcedonia, goethita-hematita,. feldespato y pirita; y escasa calcita y piroxeno. Debí. do a evidencias texturales y la conformidad de las capas de barita con respecto a las unidades adyacentes, junto con la presencia de fósiles en la barita, y conglomerados con clas tos de diferentes tipos de barita, se sugiere un origen singenético sedimentario para el yacimiento..
(7) ·'. ~·. ~. .. ~~: - o· 1:t.p+o ~· "' de Geoiogia " .. .Ji-. ·~. .. 3. INTRODUCCION 1).. Generalidades A raíz del descubrimiento del depósito de barita en la. región de Cobachi, Sonora, en Julio 1978,. se llevaron a ca-. bo estudios con el fin de definir la geología y aspectos económicos del área, de los cuales uno de ellos es el pre-scnte trabajo. El depósito está. constituído por un gran número de --cuer9os mineralizados distribuídos en un área de aproximad~ mente 1400 hectáreas ( fig. 1·) localizadas al SE del Ejido Cobachi, perteneciente al Municipio de La Colorada, Sonora. Antes del descubrimiento de este yacimiento el conocimiento estructural y estratigráfico del área fué mínimo. En la actualidad se han logrado grandes avances en este renglón, y_ la magnitud de los depósitos de barita ha sido establecida. La geología estructural y leyes de algunos cuerpos mi-.
(8) 4. neralizados, la relación estructural y estratigráfica entre las áreas donde ocurre la barita y áreas vecinas (calizas al norte del depósito y secuencia paleozoica al sur), y la relación estratigráfica y estructural a nivel regional se describen en este trabajo. 2). Localización y acceso El área se encuentra localizada en la parte sur-central del Estado de Sonora, aproximadamente a 80 kms. al este de la Ciudad de Hermosillo. ( 28~49' 11". de latitud norte y --. 110°12'09" de longitud oeste), en la Provincia Geomorfológi ca del Desierto de Sonora y en el lado oeste de la seccióndel "Basin and Range" de la Provincia de la Sierra Madre -Occidental definida por King (1939) y modificada por Alva-rez (1966). La Figura 2 muestra al Marco Geomorfológico Regional. Las vías de acceso de Hermosillo a la zona de estudio-.
(9) 5. son (1) vía Mazatán por carretera pavimentada hasta el km. 80; de ahí se continúa por camino de terracería, con un re. corrido de 36 kms., pasando por el Ejido de Cobachi y (2)vía La Colorada por carretera pavimentada hasta el km. 67 donde se toma un camino de terracería que entronca con el camino que viene de Mazatán (Figura 3). En Cobachi existe una pista para avionetas, en buenas condiciones. En las -cercanías del Rancho La Vuelta Colorada otra en malas condiciones, pero se puede acondicionar en caso de requerirlo. 3).0bjetivo y método de trabajo Este trabajo tiene como objetivo la evaluación geológico-económica del yacimiento de barita sedimentaria de Cobachi así como de sus características litológicas y es-tructurales para determinar la factibilidad de instalar una planta de beneficio. La evaluación se llevó a cabo mediante las siguientes.
(10) ... ·--·--·-----·----·---·---·--·--·------·--·------. -·-----·-··-. --·------. .. --·- --------. .. -------------. -. ---·------··. ·--. ------·-----------. 102"'-. t:.<d. Provincia. del. rn. Provincia. B. Subprovincia. UllillllIIJ. Subprovincia. [~~:]. Provincia. de. Desierto la. de. Sierra. Madre. Sierras. y. de de. la. Montañas. de. Poro/e/os. Valles de. Planicie. Marco. Occidental. Piamc-rite. Co:;tera. del. Poc/fico. GeomorfolÓgico. estudio. (Según. Raisz,1959). ---·-------····--·. u N 1. s o N. ,. orea. del --·-. - ·-----··--·-·--. ESCUELA - ---. -. DE. Dl-_F'.ti..RTf,MFNTO -. -- - -····-. INGENIERIA. DE GEOLOGIA. ----- -·-- ------·. ~,.~AF<CO GE:OMO:~FOLOGICO.
(11) LLES. .,,.. HERMOSILLO. ezKm. ------- -------...____ ---.. -f". ZATAN. I. .· 'z"'Km ~j / I -. Pz .s. c. - P I '\co9ACH1(~~~~ ~ /, ~/T ~. ( '. /. r. COLORADA. de Barifa. Area. 1 "-----, \. n([¿_-. (. <._11~ r-. \. 1. l. POCITOS. 1361( ••. ·2-f--~ ,--~~. EXPLICACION. \. ______ .,,,--. '. Ferro carril. ~. ------------·------------------. -·-,- .. __. R/o. .J. ---------------·-----. SONORA. ESCALA ~-:{-;--.~~-. ~5. GRAFICA. -~º ... _-)~:- -,;~. 1, IC•OO 000. ~:es-~ \ [l __ ....--.. AREA ESTUDIADA. u N 1. '. 1. u· •... s. o N. ESCUELA. DE. DEPARTAtv1ENTO. INGENIE RIA. DE. GEOLOGIA. f\1APA DE LOCALI ZACION.
(12) 6. actividades: (1). reconocimiento geológico y muestreo preliminar quesi~ vieron para determinar la importancia y la potenciali dad de la zona.. (2). fotogeología regional a escalas 1: 20,000 y 1: 10,000.. (3). cartografía geológica superficial a detalles con énfa sis a las áreas donde ocurre la barita.. (4). muestreo superficial de detalle de los afloramientosde barita.. (5). perforación de 2,391 metros de barrenación de percu-sión con descripción, muestreo (cada metro), e interpretación.. (6). colección de muestras de los diferentes tipos de bari ta para pruebas metalúrgicas.. 4). Fisiografía El área pertenece a la Subprovincia Fisiográfica de -.
(13) 7. Sierras y Valles Paralelos (Raisz, 1959) en la que es muynotable un lineamiento NW-SE característico de tectonismopost-Laramide (Figura 2). Los rasgos orográficos más carac terísticos alcanzan hasta 900 metros sobre el nivel del -mar, sobresaliendo los del Cerro de La Cueva y el PicachoColorado, así como el del Cerro Guayacán. El paquete de ro cas sedimentarias y donde ocurren los estratos mineralizados son lomeríos de formas dómicas y pendientes suaves. El área es drenada hacia, el Río Mátape por numerososarroyos intermitentes entre los que destacan el Arroyo de La Leona y El Vaquero, y forman un sistema dendrítico que es el predominante. Según la clasificación de Koepen (1936),en la zona -prevalecen condiciones de clima seco (B), siendo su tipo fundamental el de estepa con lluvias durante el verano en los meses de Julio y Agosto. La temperatura media anual es.
(14) 8. de 24ºC con un mínimo de 5ºC en el invierno y un máximo de 40ºC en el verano. La precipitación anual es menor de 50 milímetros, llegando a subir para los meses de Julio y Agosto a 140 milímetros. Los vientos predominantes soplan en dirección al Este. La vegetación corresponde al clima desértico y está constituída en orden de abundancia por mezquites, palo -blanco, palo fierro, palo verde, acotillo, algunos álamos, pitahayas, sahuaros, choyas y arbustos. 5). Trabajos anteriores Los primeros trabajos geológicos relacionados con la región en que se encuentra el área de estudio fueron el de Dumble (1900) y King (1939), que describieron las loca lidades Paleozoicas. Salas y Echávarri (1978-1979) investigaron y exploraron las rocas sedimentarias del Ordovíci co al sureste de Cobachi. Peiffer-Rangin (1979) estudia--.
(15) 9. ron la secuencia sedimentaria de Cobachi-Mazatán-Las Ras-tras-Los Chinos, de donde describieron los graptolitos más abundantes. Otros trabajos dignos de mencionar son aquellos de Me nicucci. (1°1.'.fS), Corelab (1979), Servicios Industriales Pe. ñoles (1979), Noll (1981), y Pregger, Santillánez, Montijo y Ccirdova (en imprenta)..
(16) 1O. RECONOCIMIENTOS Nuestro agradecimiento para todo el personal de MineraBáucarit, S.A. de C.V. por su colaboración. Con nuestro reconocimiento para los señores John Noll y Brian H. Pregger, quienes también realizaron estudios para Tésis de Maestría en el área y muchas de sus ideas fueron to madas para este trabajo. Agradeciendo la colaboración de los señores Osear Monti jo y Martín Córdova, quienes realizaron estudios para Tésisen la parte sur del área y también contribuyeron con sus i--deas. Agradeciendo también la valiosa ayuda que nos brindó el personal del Departamento y Laboratorio de Geología de la Uni versidad de Sonora. La mención especial para el Dr. Guillermo A. Salas quien fué nuestro Asesor de Tésis y jugó un papel importantísimo p~ rala realización de este trabajo..
(17) 11. GEOLOGIA GENERAL INTRODUCCION La sección estratigráfica completa y bien expuesta no existe en la Sierra de Cobachi.. Por lo tanto se ha requerido. que la estratigrafía sea establecida parcialmente basándose en aquella conocida del Grupo Guayacán, y de las calizas delPicacho Colorado.. A pesar de estas dificultades, una rela. ción de las litologías expuestas en la Sierra de Cobachi incluye: un paquete de rocas sedimentarias paleozoicas de aproximadamente 2,090 metros de espesor; granodiorita del Cretácico Tardío que intrusionó y metamorfoseó localmente lasección sedimentaria, pequeñas chimeneas brechoides, depósi tos de arena y grano no consolidados, y aluvión reciente. La sección del Paleozoico se divide en tres unidades estratigráficas que son de la inferior a la superior: el GrupoGuayacán, las calizas del Picacho Colorado y la Formación La-.
(18) 12. Vuelta. Colorada,. Formación. Noll. La Vuelta. plican unidades. (1981).. Colorada. Los términos son usados. estratigráficas. Grupo Guayacán y. localmente. a nivel regional.. y no im -.
(19) 13. MARCO REGIONAL Las rocas expuestas Paleozoica. en la Sierra de Cobachi son de edad. hasta el Reciente.. La columna estratigráfica. -. está basada en gran parte en el trabajo de la parte central de Sonora por King (1939).. Las rocas más antiguas forman -. una sección de 270 metros aproximadamente, se observa un metamorfismo. de bajo grado.. (King,. Pregger,(1980). 1939) hasta el Misisípico. donde ocurren. Cobachi. Estas incluyen pedernal. con radiolarios. estratiforme. Son sedimenta---. y varían en edad desde el. rias elásticas primordialmente, Ordovícico. en los cuales -. intercalada,. los depósitos. lutita y argilita. . Noll (198n- de barita de --. con graptolitos,. rico en materia orgánica, baritaelásticos. terrígenos. de grano --. fino, y caliza gris sin fósiles.. J. Noll (1981) estudiando. la estratigrafía. rros Picacho Colorado y Cobachi,. de los ce-. sugiere que las rocas se-.
(20) 14. dimentarias cabalgado. clfisticas. conteniendo. los mantos de barita, han. al NE sobre una sección de rocas carbonatadas. y -. siliciclásticas de 1,800 metros de espesor con echados pronunciados al SW. Estas vienen a ser las unidades Caliza del Picacho Colorado y la Formación La Vuelta Colorada, siendola primera una sección de rocas carbonatadas silíceas que contienen fusulínidos pobremente preservados de edad Leonar diana en la parte superior, y debajo de este horizonte como a 450 metros, corales rugosos aislados, de posible edad Misisípica, y la segunda rocas pobremente expuestas de arcnis ca de grano fino a muy fino, argilita, limolita calcárea de color gris-negro con cantidades variables de matriz carbona tada, y caliza con crinoideos. Gran parte de la sección ha sido metamorfoseada termal mente haciendo difícil la descripción sedimentológica, pero parece ser similar a otras secciones carbonatadas del Paleo.
(21) 15. zoico Medio Superior descrito en la parte norte y central de Sonora por Imlay (1939), King (1939), Hewett (1978) y F. Rangin y otros (1980). Al sur del área se encuentra la misma secuencia del -Paleozoico pero sin mineralización de barita (Montijo y Cór dova. 1981, en imprenta). Hacia el NW, el Terciario está -representado por rocas volcánicas de composición riolíticay andesítica. Las rocas intrusivas Laramide en la región, están representadas por un batolito granítico localmente -asociado a troncos y "stocks" de granito, cuarzomonzonita y granodiorita.. Pequeñas brechas, vetas hidrotermales y depó-. sitos de contacto están asociados con estas intrusiones. El Cuaternario está representado por sedimentos graníticos, -terrazas, y abanicos aluviales..
(22) 16. ESTRATIGRAFIA Grupo Guayacán Este nombre se aplica a una secuencia tarias <lel Paleozoico. con un espesor de aproximadamente. metros que incluye lutita con graptolitos, de pedernal,. de rocas sedimen. barita estratiforme,. argilita,. 290. capas-. rocas terrígenas y caliza. (Figura 4). Se encuentra. expuesta. de una manera completa en el la-. do oeste del Cerro Guayacán, estratigráfica unidades tinuaci6n Unidad. donde es la base de la sección. (Figura 4). Esta secuencia. se divide en 4 --. (en una de las cuales ocurre la barita). que a con. se describen.. 1. Es la base de la sección, espesor, litología. de más o menos 95 metros de. formada por lutita silícea, argilita y lutita. aparece gradualmente. La. una dentro de la otra como -.
(23) 17. resultado del cambio en el porcentaje de pedernal y filosilicatos. Las rocas son de color gris oscuro, ricas en sulfu ros, con abundantes fracturas que algunas veces se presen-tan cubiertas de óxidos de fierro y manganeso. Los constitu yentes más comunes son limolita, y arenisca fina compuestade cuarzo monocristalino con pequeñas cantidades de feldespato, muscovita y turmalina. Localmente contiene pirita alterada a limonita y hematita. La materia orgánica se encuen tra diseminada dentro de la roca o entre la laminación de las lutitas. Hacia. la parte. superior. de la unidad. las lutitas. con--. tienen graptolitos que fueron descritos por Peiffer-Rangin(1980) como edad Ordovícico Tardío y que incluyen Dicranograptus sp., Orthograptus sp. y Climacograptus sp. Los graptolitos colectados por Poole (comunicación pe~ sonal) en argilita silicificada de la sección del Cerro Gua.
(24) 18. yacán fueron identificados por B. N. Berry (University ofCalifornia - Berkeley) corno Cryptograptus triconis, Corynoides sp., Orthograptus Calcaratus acutus, y Pseudocrirnacograptus Scharenbergi , que representan una -edad Ordovícico Medio. Unidad 2 Sobre la argilitn se observó una capa de pedernal negro de aproximadamente 24 metros de espesor, el cual generalrnente se encuentra muy fracturado y en algunas partes brechado. Esta roca se compone de cuarzo microcristalino (90%) y de 1 a 2% de cuarzo detrítico. de grano muy fino, -. 1 a 2% de pirita diseminada muy fina (parcialmente alterada a hernatita) y aproximadamente 3 a 5% de pequeños granos redondeados de cuarzo policristalino que semejan radiola-rios y que se parecen a los reportados en el pedernal Ordo vícico y Devónico de la parte central de Nevada (Stanley y.
(25) 19. otros,. 1977) todos en la matriz. rico en materia. orgánica.. presenta. numerosas. espesor). y se encuentra. de óxidos Unidad. de cuarzo microcristalino-. En algunos. vetillas. lugares este pedernal. de cuarzo. cubierto. (de 2mm.a 1.2 cm.. por una delgada. película-. de fierro y manganeso.. 3. Forma una secuencia molita,. arenisca. aproximadamente.. de pedernal,. y caliza,. El pedernal. se encuentra. como inferior. gris oscuro. a gris claro, y se observa. que contiene. la barita. La arenisca. barita,. con un espesor. te superior. de la secuencia.. de. de grano fino y feldespática.. Petrográficamente. partes. se encuentran. y feldespato. cementadas. 160 metros. dentro el intervalo. y rocas siliciclásticas. y contiene plagioclasa. li. Es de color ---. con los estratos. despática. argilita,. tanto en lanar-. intercalada. algunas. de. ( Figura 4). de barita. es. es subfel-potásico.. con bario,. En. contie--.
(26) 20. nen fragrne11tos de rocas volcánicas (en un 50% aproximadamen te), y granos de cuarzo rnonocristalino. Los fragmentos de rocas volcánicas son grandes y angulares, y están compues-tos de microlitos y fenocristales de plagioclasa en una matriz isotrópica oscura. ~stos fragmentos ocurren también en la barita masiva de la sección Guayacán. Los microfósiles que fueron encontrados en el pedernal inferior han sido identificados, y al parecer presentan las mismas características que los de la Unidad 2. El pedernalsuperior contiene esferoides que poseen estructuras exter-nas opacas con superficie reticuladas. El origen de estos esferoides es desconocido, aunque por su superficie reticulada parecen ser esporas de algas. No se han encontrado megafósiles pero en la parte infe rior de los estratos de barita en algunos cuerpos, se obser varan moldes internos y externos de braquiópodos identifica.
(27) 21. dos por J. T. Dutro (USGS) y A. J. Boucot (Oregon State -University) como de edad Famenniana. En el cuerpo (V) del depósito se encontraron conchas de braquiópodos reemplazadas por cuarzo, pertenecen a la misma forma del Dzieduszyckia. que Cloud y Boucot describieron en 1971 en-. Slaven Chert de Nevada central y que sólo era conocido en otras tres regiones en el mundo; Polonia, Marruecos y Ru-sia (Biernat, 1967; Cloud y Boucot, 1971).. También en es-. te cuerpo mineralizado se colectaron moldes internos de ta llos de crinoideos, de 1-Zmm de diámetro y arriba de 4cmsde largo, los cuales se encuentran en barita masiva. Otralocalidad donde se encontraron fósiles de este tipo es en el yacimiento perteneciente a Barita de Sonora, S.A., en las cercanías del poblado de Mazatán, Sonora. Sin embargo, ahí la caliza está situada entre los estratos de barita ma siva y el pedernal de la parte inferior de la unidad, aun-.
(28) 22. que sólo como lentes Esta es ausente. de un espesor promedio. de 1 metro.. --. de fósiles.. UNIDAD 4 La parte superior del Cerro Guayacán está constituída por un copete de caliza la cual conforma un manto de unos10 metros de espesor, y el cual viene a constituir la Unidad 4 de la sección Grupo Guayacán. El espesor original y_ naturaleza del contacto con respecto a la Unidad 3 es desconocido, ya que se encuentra muy cubierto en la sección,y la parte superior muy erosionad~. Esta caliza está intercalada con estratos arcillososde 40-SOcms de espesor, de color amarillento oscuro. Sobre ellos se encuentra una capa delgada de pedernal gris oscuro de 1 metro aproximadamente de espesor. La caliza contie ne cuarzo detrítico, abundancia de semi-concreciones carbo natadas y localmente de feldespatos, turmalina y muscovita,.
(29) 23. todos dentro de espato neomórfico. La mayoría de estas semi-concreciones son elipsoidales?, algunas son de forma irregular y otras semejan algas calcáreas. Dos muestras de esta caliza estudiadas por A. G. Harris (USGS) indican una edad Devónico Tardío (Famennian). La arcilla intercalada con la caliza contiene fragmentos de esqueletos que no se han identificado, pero algunas contienen láminas delgadas de cuarzo muy fino. Una muestra analizada por difracción de rayos X indica que son escasamen te dolomíticas, con abundante material de sílice en la matriz..
(30) 24. INTERPRETACION DE AMBIENTES DE DEPOSITO DE LAS ROCAS DEL GRUPO GUAYACAN La sección estratigráfica del Paleozoico Inferior y Medio ocurre en una cuenca cerrada de la plataforma continental del Paleozoico. Pnr lo tanto se le denomina como -eugeosinclinal, y es similar a las descritas en la regiónMarathon del oeste de Texas y la del cinturón orogénico -Antler de Nevada (Ross, 1976, 1978; Stanley, Chamberlain y Stewart, 1977; Poole, Sandberg and Boucot, 1977; Stewart,1980; Thompson y Me Bride, 1g7s). La alteración de las lutitas de la Unidad 1 puede deberse a las cantidades de arcillas y limos hemipelágicos que diluyeron la precipitación de sílica opalina (cuarzo criptocristalino y microcristalino), en un ambiente lejosde la fuente de detritos. De acuerdo con Ketner (1969), el pedernal pudo haberse formado por soluciones de sílice op~.
(31) 25. lino y coprecipitación de cuarzo. La riqueza en sulfuros y materia orgánica de las rocas sedimentarias y del pedernal de las unidades 2 y 3, sugieren también unas condiciones de depósito reductoras en el suelo marino, las cuales evi~ taran fauna bentónica. La presencia de arenisca feldespática y rocas baríticas conteniendo fragmentos de rocas volcánicas en la Uni-dad 3, indica una fuente volcánica cercana al sitio del de pósito de los sedimentos. El alto contenido de feldespatopotásico en algunas areniscas así·como la presencia de gr~ nos de cuarzo, pueden también indicar una asociación de la fuente sedimentaria con terrenos graníticos. Debido a que no se ha encontrado un indicador de la paleocurrencia de estas areniscas, no es posible determinar su origen. Por otro lado, el hecho de que en el área de Las Rastras y Los Chinos en el depósito de barita de Sonora, se -.
(32) 26. haya encontrado también el fósil Dzieduszyckia, puede infe rirse un cambio de facies entre los dos depósitos. Este -cambio probablemente indica que la fuente de estos sedimen tos siliciclásticos (probablemente a lo largo de un arco magmático) se encontraba al suroeste del área. La presen-cia de fragmentos de conchas de braquiópodos y fragmentosde algas en los estratos de barita, sugiere un ambiente de aguas someras para los restos carbonatados. La caliza de la Unidad 4 que se encuentra interestratificada con capas delgadas de arcillas hemipelágicas, es una caliza alodápica formada por corrientes de turbidez --. (Pettijohn, 1975). Lo mismo se puede decir de las concre-ciones de cuarzo presentes en estas calizas. Los conodon-tos sugieren una biofacie de aguas profundas relativamente (Harris, 1981). Los ambientes de aguas someras son reconocidos en los.
(33) 27. eugeosinclinales debido a la naturaleza tectónicamente --inestable de estas áreas (Churkin, 1974). Por lo cual la caliza de la Unidad 4, al parecer fué transportada de un -ambiente de aguas profundas a uno de aguas someras..
(34) 28. CALIZA DEL PICACHO COLORADO Esta secci6n de rocas carbonatadas formadas por calizas y mármoles, se consignan estructuralmente a 2 grupos,uno de rocas autóctonas y paraut6ctonas (I) y otro de ro-cas alóctonas movidas sobre las anteriores (II), (Noll, -1981).. Las rocas del grupo I está estructuralmente abajo-. de las del grupo II. Estas rocas se encuentran en la por-ción nor-noreste del área, en el Cerro del Picacho Colorado y sus estribaciones. Sus echados son generalmente hacia el SW. La caliza es de color gris con lentes y nódulos de -pedernal. Presenta abundantes fósiles entre los que se observaron briozoarios, gasterópodos, fragmentos de conchasde braquiópodos, y tallos de crinoideos. Localmente exis-ten fusulínidos que fueron tentativamente identificados -por R. W. Douglas (USGS) como Parafusulina ~·; Skinnerina ,-.
(35) 29. y Schwagerina ~-. Y sugiere una edad Wordiana Temprana,-. mientras que Schwagerina puede representar edad Leonardia na. La presencia de corales rugosos en los mármoles·, iden tificados por W. J. Sando (USGS) como Amplexizaphrentis. -. nos indican una posible edad Misisípica. Estas calizas fueron afectadas por fallamiento inver so de gran ángulo, mismo que afectó el paquete de rocas sedimentarias Ordovícico-Devónico. del Grupo Guayacán.. FORMACION LA VUELTA COLORADA La Formación La Vuelta Colorada consiste de limolita, arenisca. de grano fino, y caliza arenosa. expuesta. en las_. cercanías del rancho La Vuelta Colorada. Los afloramien-tos son escasos y pequeños, y forman remanentes de ero--sión rodeados por aluvión. Estas rocas son consideradas como una sección autóctona y parautóctona similar a la caliza de_ la Formación Picacho Colorado (Noll, 1981). La limolita es de color --.
(36) 30. gris oscuro que intemperiza a marrón o verdoso brillante,-algunas veces con una pátina café. Están interestratifica-dos con arenisca marrón de grano fino y capas delgadas de caliza. Estas son arenosas conteniendo abundantes placas -de equinodermos y crinoideos, y en algunas partes fragmen-tos de fusulínidos no identificados. La ocurrencia de fusulínidos de edad Leonardiana o posiblemente Wordiana en las calizas del Picacho Colorado, indican una edad post-Leonardiana pero pre-Triásica para la Formación La Vuelta Colorada. Su posici6n. estratigráfíca. sobre las calizas. del Pica-. cho Colorado y la presencia de calizas con equinodermos interestratificados con rocas siliciclásticas de grano fino,indican un origen marino por lo menos en parte. También es posible que haya sido depositada durante una regresión, la cual siguió al depósito de las calizas del Picacho Colora--.
(37) 31. do, por lo que la Formación de La Vuelta Colorada fué depQ sitada en un ambiente tect6nicamente activo, cerca del mar gen continental.. GRANODIORITA DE COBACHI Es una roca intrusiva compuesta de biotita y hornbleQ da expuesta en la porción noroeste, este y sur del área. La textura es porfirítica de grano fino a medio, holocristalina, conteniendo fenocristales de plagioclasa, cuarzo,biotita y hornblenda en una matriz de feldespato potásicoy cuarzo. Como minerales accesorios se incluye apatito, -zircón y magnetita. Ocasionalmente la biotita y hornblenda son alteradas a epidota. Una muestra de esta granodioritafué analizada por P~ J. Damon y N. Shafiquallah (Universidad de Arizona) utilizando el método K-Ar y obteniendo una edad de 65.9 ± 1.4 millones de años para la hornblenda y -.
(38) 32. 66.7 ~ 1.4 millones de años para la biotita. En base a ésto, se le asigna una edad Cretácico Superior o Terciario Temprano. ESTRUCTURAS BRECHOIDES Hacia la parte norte del área ocurren dos estructuras de este tipo, una que forma una prominencia de 10-12 me--tros, y otra de 120 metros de diámetro y con±. 11 metros -. de altura. La primera se compone de grandes fragmentos de_ pedernal con 6xidos de manganeso y fierro, y la segunda de clastos de arenisca de grano fino dentro de una matriz car bonatada arenosa, con 6xidos de manganeso y fierro en los intersticios. Estas estructuras pueden haber sido ocasiona das por efectos del cuerpo intrusivo anteriormente mencionado o por fallas. GRAVAS Y ARENAS Estos dep6sitos del Cenozoico no se encuentran bien -.
(39) 33. expuestos debido al intenso tectonismo y erosión que afeetó el área. Presentan fragmentos angulares y subangularesde diferentes tamaños no consolidados de la litología presente. El aluvión Cuaternario se observó en arroyos y te-rrazas fluviales..
(40) 34. ESTRUCTURAS La geología estructural de la Sierra de Cobachi es -muy compleja, siendo el resultado de tres grandes eventosde deformación. I.. El más joven de éstos, es fallamiento de gran ángulo. que creó un gran número de "horst y grabens" alineados generalmente norte-sur o noroeste-sureste, y que son seguramente el resultado de la extensión del evento geológico -"Basin and Range". (valles y sierras), que afectó Sonora -. y el sur de Arizona al final "del Terciario; quizá duranteel Mioceno o Plioceno. II.. Eventos de deformación que ocurrieron en el Cretácico. Tardío o Terciario Medio y Temprano (Noll, 1981) que incl~ yen: (1) fallas de bajo 5ngulo, (2) fallas de cabalgaduraen parte este y oeste de la cima del Picacho Colorado, (3) intenso fallamiento inverso (falla La Leona) y (4) plega--.
(41) 35. miento, aunque Este'no lo podemos asociar con las fallas inversas y de cabalgadura, es notoria su disposición de -echados hacia el SW. En algunos lugares los echados varían desde pocos a muchos grados, algo que puede indicarnos la presencia de pliegues cerrados aunque superficialmente no son observa-dos. Estos echados prohablernente son el resultado <le com-presión regional que ocasionó plegamiento al parecer con ejes axiales NW-SE. Corno el plegamiento sucedió durante compresión, Este pudo haber siclo ligeramente desplazado hacia el SW por fallas con movimiento de sur a norte o de. SW a NE, y fuE seguido por fallamiento inverso a lo largode la Falla La Leona, la cual yuxtapone el paquete de sedi rnentos del Grupo Guayacin con las calizas y elásticos en-contrados al norte de la falla. IIT.. El Grupo Guayacán que contiene las capas de barita -.
(42) 36. sufrió una deformación muy intensa. Los rumbos y echados varían localmente en distancias cortas y las capas son difíciles de seguir lateralmente. Estas dos circunstancias combinadas con la escasez de afloramientos, hacen muy difí cilla. interpretación geológica. Los pliegues cerrados y -. muchas fallas difíciles de ver en la superficie, son vis-tos en muchos bancos y zanjas hechos en algunos cuerpos -mineralizados.. A pesar de ésto, los lineamientos estruc--. turales se pueden apreciar en el área cartografiada y en áreas vecinas. Pliegues cerrados de barita y capas delga-das de arenisca. y caliza. se observaron. en el grupo de sedi. mentes Guayacán, Cuerpo V, Cuerpo I norte, 1 1/2, II, Stephanie, y Domingo. Además existe un sistema de fallas más o menos paralelas en dirección NE a los pliegues cerra dos. La ausencia de pliegues con orientaciones similares -.
(43) 37. en la caliza del Picacho Colorado y la Formación La Vuelta Colorada indica que esta deformación ocurrió anterior al depósito de cada unidad. Este evento pudo haber sido alrededor de los límites Devónico-Misisípico, quizá contempo-ráneos con la Orogenia Acadiana o Antleriana. El Grupo Gua yacán posiblemente fué también afectado por los eventos -que deformaron las calizas del Picacho Colorado y la Forma ción La Vuelta Coloradai asociados con cabalgaduras y fa-llamientos inversos. Los echados hacia el SW, de las capas del Grupo Guayacán son comunes en el área, y cartografía reciente indica que algunos de los cuerpos mineralizados son posiblemente alóctonos, o son cortados por fallas de bajo ángulo al SW. Este período de compresión replegó y fa lló el Grupo Guayacán, y también es responsable de la complejidad de la estructura. El desarrollo estructural pre-sente en las rocas de la Sierra de Cobachi, es similar al.
(44) 38. encontrado en los cinturones antlerianos de la parte cen-tral de Nevada, donde las estructuras de edad Laramide han sido sobrepuestas en terrenos del eugeosinclinal, deformados durante una o más orogenias del Paleozoico, (Poole, -1981)..
(45) 39. HISTORIA GEOLOGICA Las rocas eugeosinclinales del Grupo Guayacán (Ordovícico-Dev6nico) fueron depositadas en una cuenca cerrada de la plataforma del Paleozoico continental. Capas representan do otras subdivisiones del Paleozoico pueden estar presen-tes, pero no se ha hecho un estudio bien detallado de f6siles que ayude a ubicarlas en la columna estratigráfica tipo. Las facies ordovícicas de la Unidad 1 pudieron haber sido depositadas lejos de cualquier fuente de material silici--elástico, aunque la presencia de areniscas asociadas con la barita de la Unidad 3, indica la proximidad de una fuente volcánica. La deformación del eugeosinclinal ha sido compleja y múltiple, reconociéndose un período de plegamiento y fallamiento durante el Paleozoico con ejes NE-SW. Los eventos que ocasionaron el cabalgamiento de estas rocas , pueden --.
(46) 40. correlacionarse con aquellos de los cinturones orogénicos -. ,.,. antleriano y ouachita, de la margen paleozoica continentalde los Estados Unidos de Norteamérica. La ubicación del pl~ gamiento y fallamiento en el Paleozoico no es muy segura, pero probablemente ocurrió después del depósito de la caliza de edad Fameniana de la Unidad 4, y antes de la forma--ci6n de las calizas del Picacho Colorado. Además estas últi mas se encuentran menos deformadas que las rocas del GrupoGuayacán. Durante el Pérmico Medio Tardío un gran paquete de limolita, arenisca y caliza denominado Formación La Vuelta Co !orada, fué depositado sobre calizas del Picacho Colorado.(Noll, 1981).. El ambiente de depósito de estos sedimentos-. puede haber sido una cuenca sobre el margen continental del Paleozoico Superior, el cual estaba en una etapa de subsi-dencia, quizá permitiendo que los sedimentos fueran deposi-.
(47) 41. tados en un graben formado por separación del margen continen tal. En el Cretácico Tardío las rocas Paleozoicas fueron -intrusionadas y suavemente metamorfoseadas por un plutón granodiorítico de biotita-hornblenda porfirítico de grano fino a medio. Durante las filtimas fases magmáticas, se formaron estructuras brechoides locales y pequeñas mineralizadas con sulfuros. Al evento intrusivo siguió una compresión tectónica -con orientación NE-SW durante el Cretácico Tardío, y hasta_ mediados del Terciario (Orogenia Laramide).. Este evento re. plegó los estratos del Grupo Guayacán ya plegados durante la orogenia del Paleozoico Medio, causando el que las calizas del Picacho Colorado y la Formación La Vuelta Colorada, presenten echados. hacia el SW, y produce fallamiento in---. verso (falla La Leona)..
(48) 42. El último evento tectónico ocurre con un extenso fa-llamiento (Basin and Range) durante el Terciario Tardío. Las fallas de gran ángulo cortan a las fallas inversas y de cabalgadura más viejas, y forman un juego de horst y grabens con dirección norte-sur y es probable que hayan producido movimientos de deslizamiento a través de estas fallas. Durante el Terciario Tardío el área estuvo sujeta a eventos de erosión y fallamiento menor.. El ciclo reciente. de erosión causó la topografía actual, probablemente desde el Pleistoceno. Medio..
(49) 43 ASPECTOS. 1.. Distribuci6n. GENERALES. DE LA BARITA. y Forma de los Cuerpos. Los cuerpos mineralizados de barita se encuentran dis tribuídos en un área de aproximadamente 1400 hectáreas (Figura 1). Forman lomas suaves de poca elevación (30-50 me--tras) y extensi6n, con excepci6n del Cerro Guayacán (Figu-ras 7y 8).. Los estratos conteniendo barita son sub-ho-. rizontales de espesores variables, algunos hasta de 20 me-tros comprobado por barrenación. Su extensión lateral es también variable, aunque en algunos casos llegan a medir hasta 300 metros de largo. Esto ocurre debido al fallamiento, plegamiento y erosión que ha afectado el área, y que también influy6 para que la estratigrafía individual de cada cuerpo sea muy compleja. El cuerpo más grande es el V con una extensión aproxi•...• mada de 500 metros de largo por 250 de ancho. Los estratos-.
(50) 44. de barita. sobreyacen. el pedernal. negro,. y sobre ellos se~-. encuentran las areniscas. Los echados son hacia el SW o NW, aunque no generalmente para todos los cuerpos ya que por~los eventos deformacionales que hubo, los estratos se com~~ portaron en cada cuerpo de manera diferente. Se han observado cuatro tipos de barita: masiva, en ro setas y nodular, arenisc~s cementadas con barita y conglome.•...• rados baritosos.. Bajo el microscopio la barita es en agu~-. jas, cristales tabulares, granos irregulares, poiquilíticos, como cementante, y esferoidal o nódulos. Aproximadamente el 50% de la barita contiene impurezas de cuarzo y arcillas, hematita, goethita, pirita y ocasionalmente barita. Estas impurezas generalmente forman del 5 a 10% de los granos individuales de barita. La ganga es arcilla, hematita, goethi ta, cuarzo, feldespato, muscovita, piroxenos? y carbonatos. Los tipos de barita más abundantes son las masiva y nódulos.
(51) 45. ya que los otros ocurren sólo localmente en algunos cuer-pos (II y V) y la arenisca cementada con barita es conside rada de baja ley. 2.. Tipos de Barita. Barita Masiva Este tipo de barita, denominada así por tener leyes altas en cuanto a gravedad específica, es de color gris claro, de grano fino, con una textura sacarosa. Presenta espesores variables desde pocos centímetros a varios me--tros. Los estratos localmente se encuentran intercalados con capas delgadas de arcilla y limolita, ocasionalmente caliza y pedernal.. Las arcillas. y limolitas. también. forman. parte entre los intersticios de la barita, lo cual hace -que disminuya su gravedad específica. La forma comfin de los cristales es equigranular y algunas veces en forma aci cular y en hojas. En el área de estudio aparece en todos los cuerpos mineralizados, sobre todo en el Cuerpo V y.
(52) 46. "Chesco". Barita en rosetas y nodular Las rosetas y nódulos de barita son de forma esferoidal y elipsoidea, generalmente encerrados en una ganga are nosa con óxidos de fierro. Presenta colores de gris oscuro a gris claro y tamaños variables desde 1 mm. hasta 4 cms." Se han observado algunos ejemplares en el Cuerpo V con diá metros hasta de 8 cms. en una capa arenosa de buen espesor. Esta capa contiene también argilita y limolita. Los even-tos de compresión y plegamiento qHe han afectado el área~ han motivado que las rosetas y nódulos presenten una forma aplanada o elipsoidal, similar a la barita de Nevada, U.S.A. descrita por Shawe y otros (1969). En lámina delgada las rosetas presentan un n6cleo de agregados equigranulares de barita (5-40 milimicras de díámetro)..
(53) 47. Cristales tabulares o de forma laminar le dan apariencia radial. Algunas rosetas no presentan este tipo de núcleo y en su lugar muestran pequeñas masas criptocristalinas (200300 milimicras de diámetro) de minerales arcillosos, 6xi-~. do de fierro, y cuarzo. Localmente el óxido de fierro se encuentra en las márgenes de los cristales tabulares. La barita nodular presenta núcleos formados por agre~ gados de cristales de barita (200 milimicras promedio) los cuales están rodeados po1 una zona de pequeños cristales~ (5-40. milimicras de diámetro). Entre los n6dulos y rosetas. se observ6 barita intersticial equigranular, cristales ta~ bulares y cristales irregulares dispersos como granos ais~ lados o agregados y vetillas. Los minerales que forman la ganga y separan los nódulos y rosetas son un composito de arcilla, cuarzo y óxidos de fierro y algunas veces también la barita. La gravedad específica de este tipo de barita -.
(54) 48. varía desde 3.50 a 4.05 dependiendo de la cantidad de mi-nerales de ganga. Areniscas Cementadas con Bario Este tipo de barita aparece muy localmente en áreas como el Cuerpo V, II, y Stephanie. Los estratos son de 20 a SO cms. de espesor generalmente intercalados con capas de barita nodular y de rosetas. En sección delgada se oh-servaron cuarzo, feldespato, barita y hematita-goethita. El cuarzo ocurre en dos formas, como granos subredondeados de 20-40 milimicras de diámefro y_granos bien redondeadosde 400 milimicras aproximadamente de diámetro. Los granosmenores están cementados con barita poiquilítica y óxido de fierro. Lo que probablemente indica diferentes fuentesde origen. Los cristales grandes tienen inclusiones de hematitagoethita finamente diseminada. Todos los granos varían en.
(55) 49. forma y tamaño, desde forma irregular hasta formas acicula res y laminar con un tamaño promedio de 100 milimicras. La barita como cementante es diagenética como resulta do de movilización y migración desde rocas adyacentes y -también por las grandes concentraciones de bario en solu-ción, que aprovecharon la gran porosidad y permeabilidad. -. de las capas de areniscas. Sin embargo, la gravedad especf fica promedio de esta arenisca no es muy alta (3.37 gm/cm3). Conglomerados Baritosos Son rocas con clastos tamaño variable de pedernal, ro ca volcánica (andesita?), barita de diferentes tipos, y granos redondeados de cuarzo. Son quizá el resultado de la erosión submarina que depositó barita en combinación con fragmentos de rocasfuera de la cuenca. Su extensión en el área es muy local, habiéndose observado en el Cuerpo V únicamente. Por lo mismo, no presentan ningún interés económico..
(56) so. 3. Génesis Origen de la barita Un origen singenético sedimentario es el postuladodebido primordialmente a estudios petrográficos. Porque no se observaron cristales de barita cortando las superfi cies de estratificación, nódulos y rosetas intercaladas con arcilla, limolita o pedernal. se sugiere la presencia. de la barita antes de la compactación de los sedimentos. Los nódulos y rosetas debido a su gran peso mues--tran la parte inferior más deformada, lo que nos indica que al depositar éstos, cayeron dentro de un estrato más suave. En los estratos de barita de gran espesor las ca-pas están por lo general igualmente deformadas que las -capas plegadas de pedernal y arcillas que las rodean. El desorden de los cristales de barita motivado por la acción de corrientes se ha observado ocasionalmente..
(57) S1. Existen sin embargo, cristales de barita que exhiben orientación paralela a la estratificación. La fábrica de crista les tabulares es similar a aquella descrita por Heinrichsy Reimer (1977) en un depósito de barita en Sud-Africa. --. Los granos paralelos a la estratificación, la imbricaciónleve de cristales, y la presencia de granos escasos al a-zar que soportan a los cristales tabulares y paralelos, y_ que protegen a sedimento muy fino en forma de cuñas, sugi~ ren un proceso hidráulico de depósito. Existen también estratos sobre o infrayaciendo a éstos, los cuales contienen cristales tabulares de tamaño similar sin orientación preferente. que nos indica que aquellos de granos orientadosno son el producto de compactación, siendo más bien el resultado de redistribución por corrientes de agua. No se han observado evidencias de un origen de reem-plazamiento epigenético o hidrotermal, tomando en cuenta -.
(58) 52. la ausencia de alteración en la roca encajonante y la pausa entre la mineralización y el fallamiento o cualquier otro indicio de presencia de fluidos mineralizantes. Lo finico que se puede considerar como reemplazamiento es la -presencia de espículas de esponjas y radiolarios en la barita y el pedernal. La presencia de fósiles en la barita no implica un -reemplazamiento de sedimentos previos por barita o reempla zamiento de barita inmediatamente rodeando los fósiles. Texturalmente la barita fosilífera es similar a la barita de grano fino a lo largo del depósito y es evidente la au-. sencia de texturas de reemplazamiento. La articulaciones de columnas de crinoideos y conchas de braquiópodos prue-ban que estos organismos vivieron en un ambiente de depósi to de barita. Tomando en cuenta la coexistencia de ambos organismos bentónicos y las grandes cantidades de barita -.
(59) 53. en el sedimento, se sugiere un origen singenético, y consi derando las evidencias de textura y fósiles concluímos que estos organismos vivieron en el fondo del mar en sedimen-tos ricos en barita. Tagatz y Tobia (1978) dicen que una ---.':'---. gran cantidad de barita en los subestratos marinos no es tóxica para la mayoría de las especies marinas invertebradas. Sin embargo aguas ricas en bario podrían ser tóxicaspara la fauna marina, pero la presencia de estos braqui6po dos sugiere que se adaptaron a tales aguas..
(60) 54. CONCLUSIONES Y RECOMENDACIONES. 1.-. La barita es de origen singenético sedimentario.. 2.-. El yacimiento es de edad Ordovício-Devónico.. 3.-. Este yacimiento es similar al depósito de barita de Mazatán, Sonora, y a los depósitos de barita en Nevada, U.S.A.. 4.-. Las rocas se encuentran muy plegadas y falladas por la acción de tres grandes eventos de~ormacionales.. 5.-. En base a lo estudiado y tomando en cuenta la similitud del depósito de Cobachi con el de Mazatán es necesario un conocimiento mejor sobre las áreas don de aflora el Paleozoico en Sonora, para la posible_ localización de yacimientos similares.. 6.-. Las reservas de barita aseguran la factibilidad de instalación de una planta de beneficio para aprovechar el mineral..
(61) SS. 7.-. Este yacimiento y el de Mazatán ponen a México en una situación envidiable en cuanto a autosuficien-cia por este mineral..
(62) 56. REFERENCIAS Biernat,. G.,. 1967,. New data of the genus Dzieduszyckia. Siemiradzki,. 1909. Polonica,. 12,_p.. Churkin,. v.. Michael. volcanic Dott,. Jr.,. Paleozoic. mic Paleontologists. marginal. in the Cordilleran. and Shaver,. geosynclinal. Paleontologica. Acta. 133-156.. 1974,. are systems. R.H.,. ancient. Jr.,. (Brachiopoda):. R.H.. ocean basin Foldbelt,. (eds.),. sedimentation: and Mineralogists. in. Modern and. Society of EconQ Special. Public. ation N2 19, p. 174-192.. Cloud, P.E., Jr., and Boucot, A.J., 1971, Dzieduszyckia in Nevada, in Dutro, J.T., Jr. (ed.), Paleozoic perspe~ tives, a tribute to G.A. Cooper: Smithsonian Contributions to Paleobiology 3, p. 175-180. Córdova, H. y Montijo, O., 1982, Geología del área sur del Depósito de Barita de Cobachi, Sonora. Tesis Profe sional en publicación. Universidad de Sonora. Corelab, 1979, Estudio Geoeconómico del Depósito de Barita de Cobachi, Sonora. Informe confidencial. Dickinson, W.R., 1977, Paleozoic plate tectonics and the evolution of the Cordilleran continental margin, inStewart, J.H., Stevens, C.H., and Fritsche, A.E. (eds.) Paleozoic Paleogeography of the western United States: Society of Economic Paleontologists and Mineralogists Pacific Symposium 1, p. 137-155. Domínguez, E., 1979, Estudio Geoeconómico del Depósito deBarita de Cobachi, Sonora. Servicios Industriales Pe ñoles. Informe confidencial..
(63) S7 Dumble,. E.T.,. Heinrichs,. 1900,. T.K.,. te deposit. Notes on the Geology of Sonora,. and Reimer,. T.O.,. from the Archean. Mexico.. 1977 A sedimentary. bari~. Fig Tree Group of the. Barberton Land (South Africa): 72, p. 1426-1441.. Economic. Geology,. v. -. Hewett, R.L., 1978, Geology of the Cerro La Zacatera Area,Sonora, Mexico: Unpublished M.S. thesis, Northern Arizona Imlay,. W.R.,. University, 1939,. Sonora. Ketner,. K.B.,. Flagstaff,. Paleogeographic. Bull.. Geol.. Soc. Am.. 1969,. Ordovician. shale of the Cordilleran Idaho: 6SO-B, King,. R.E.,. U.S. Geological p. B23-B34. 1939,. Geological. 99 p. studies. in Northeastern,. SO.. bedded chert, geosyncline. argillite,. in Nevada and. Survey Professional. reconnaissance. W.,. 1936,. Handbook. of Climatology:. Paper. in Northern. rra Madre Occidental of Mexico: Geological America Bulletin, v. SO, p. 162S-1722. Koeppen,. and. Si~. Society of. Berlin,. Germany.. Mendoza, H., 1981, Geología de los Yacimientos de baritas~ dimentaria de Mazatán, Sonora. Tesis Profesional, Ins tituto Politécnico J. Menicucci,. S.,. Nacional.. 1975, Reconnaissance. geologigue. and rniniere. de la región entre Hermosillo ei le Río Yaqui, Sonora Central, Mexique: These de Docteur de Specialite, L'Universite Scientifique et Medical de Grenoble, 197 p.. Noll, J.H., 1981, Geology of the Picacho Colorado Area, Northern Sierra de Cobachi, Central Sonora, Mexico, M.S. thesis, Northern Arizona University, Flagstaff,165 p..
(64) 58 Peiffer-Rangin,. Francoise,. inferieur. du nord-ouest. le Appalaches Comptes. 1979,. Mexicain,. at la cordillere. Rendus. L'Academie. Les zones du Paleozoique. Hebdomadaires. des. Sciences. temoins. du relais. ouest-Americaine: des Sanees. (Paris),. de. Serie D, v. 289, p.. 1517-1519. Peiffer-Rangin, presence. Francoise. and others,. d'Ordovicien. superieur. le nord ouest du Mexique: res des Sanees Serie D, v.. p.. Rendus. F.G.,. Snadberg,. Silurian. United States, Fritsche, A.E.. and Boucot,. 3d.. A.J.,. paleogeography. of the western. the western United States: Society of Economic Paleontologists and Mineralogists Pacific Coast Paleogeography Symposium 1, p. 39-65.. ~-. (in preparation),. the Cobachi,. Barite Deposit,. The geology. and originof. Northern. Sierra de Co-. bachi, Sonora, Mexico: Unpublished M.S. Northern Arizona University, Flagstaff.. Rye,. 1977, and of. B.H.,. in Stewart, J.J., (eds.), Paleozoic. ed.: New. Stevens, C.H., paleogeography. Pregger,. Raisz,. (Paris),-. 13-16.. C.A.,. and Denovian. dans. Hebdomadai. des Sciences. Pettijohn, F.J., 1975, Sedimentary rocks, York, Harper and Row, 628 pp. Poole,. sur la. a graptolites. Comptes. de L'Academie. 2900,. 1980,. thesis,. E., 1959, Land forms of Mexico: Office of Naval Research, Geography Branch, Cambridge, Mass.. R.O., Shawe, D.R., and Poole, F.G., 1978, Stable iso tope studies of bedded barite at East Northumberland Canyon in Toquima Range, central Nevada: U.S. Geol. Survey Jour.. Salas y Echávarri,. Research, 1978,. v.. 6, N2 2, p.. comunicación. 221-229.. personal..
(65) 59 Shawe,. D.R.,. Poole,. discovered. F.G.,. bedded. and Brobst,. barite. land Canyon, Nye County, N~ 3 p. 245-254. Stanley,. K.O.,. Chamberlain,. Depositional. setting. Ordovician. rocks. in Stewart,. A.E. (eds.), 259-274. Stewart,. J.H.,. Tagatz,. M.E.,. Nevada:. C.K.,. J.H.,. the geologic. Allan,. Mobile. C.H.,. of Nevada,. J.H.,. 64. 1977,. Special. M.,. 1978,. Belt,. Symposium. a discussion. 1, p.. to. 4,. 136 p.. of barite. (BaSO~. communities: Estuarine v. 7. p. 401-407.. E.F.,. 1978,. Sumary of. geologic history of The Marathon Geosyncline, Mazzullo, S.J. (ed.), Te~tonics and Paleozoic Geosyncline,. -. Nevada Bureau_. Publication Effect. Neva-. and Fritsche,. map of Nevada:. and Me Bride,. of The Marathon. v.. interleaved. paleogeography. on development of estuarine and Coastal Marine Science, Thompson,. Geol.,. and Stewart,. Stevens,. Geology. and Tobia,. Newly. in East Northumber Econ.. in the Cordilleran. and Geology. 1969,. of sorne eugeosynclinal. Paleozoic. 1980,. accompany of Mines. deposits. rocks and structurally. Devonian da,. D.A.,. west Texas:. in facies. Permian. Basin Section, Society of Economic Paleontologists and Mineralogists Publication 78-17, p. 79-88.. -.
(66) 60. APENDICE Muestra. CC-08-82;. Barita brechada.. Mineralogía:. barita (85%), óxidos de fierro (5%) ,clorita (4%), pirita (3%), tremolita-actinolita (2%) y cuarzo (1%).. Observaciones:. Abundantes fracturas que dan aspecto de -brecha. Fragmentos angulosos. Barita en agregados granulares y cristalinos con uniones triples, límites casi rectos. Re-cristalización evidente. Barita de forma radial y como cementante. Las característi cas de la muestra indican un metamorfismode bajo grado.. Muestra. CC-28-82;. Pedernal.. Mineralogía:. cuarzo (99%), óxidos de fierro y minerales opacos ( 1 % ) .. Observaciones:. Abundantes microfracturas y rnicrofallas -cortan vetillas de cuarzo o a otras fractu ras.. Muestra. MT-4;. Mármol de piroxeno.. Mineralogía:. calcita (95%), piroxeno (3%), wollastonita (1%) y cuarzo (1%).. Observaciones:. Calcita de subidioblástica a idioblástica. Puntos triples comunes. Algunos cristalesde calcita presentan maclado polisintético. Piroxenos en pequeños cristales xenoblástt cos localizados entre los límites de la -calcita. Cuarzo en inclusiones dentro de -.
(67) 61. la calcita. Textura granoblástica poligonal y la facies metam6rfica es probablemente -Hornfels de Piroxeno. Muestra ANA I;. Lutita.. Mineralogía:. cuarzo (45%), arcillas (25%), óxidos de fie rro (15%), materia orgánica (10%) y sericita (5%).. Observaciones:. Grano fino a muy fino. El cuarzo es el único fácilmente distinguible; carácter angulo so. La sericita presenta cierta orientaci6n. Rastros de graptolitos.. Muestra CC-01-82; Mármol impuro. Mineralogía:. calcita (82%), óxidos de fierro (5%), Wolla~ tonita (5%), opacos (4%), tremolita-actinolita (2%), cuarzo (2%).. Observaciones:. Los rasgos originales de la roca están obli terados por metamorfismo. Calcita muy re--cristalizada. Wollastonita entre los bordes de los cristales. Se observan restos sedi-mentarios semejantes a pellets, peloides o estructuras algales.. Muestra CC-31-82; Arenisca de cuarzo. Mineralogía: cuarzo (90%), minerales del grupo de la arcilla (3%), minerales pesados (3%), 6xidosde fierro (2%), opacos (1%) y micas (1%). Observaciones: Micas muy alteradas. Cuarzo con huellas de esfuerzo, fracturado y extinci6n desigual; anguloso a subanguloso..
(68) 62. Muestra. CC-58-82;. Mineralogía:. Pedernal.. cuarzo. (93%),. orgánica Observaciones:. Roca muy fracturada zado.. y brechada.. cementados. vetillas. Se observan !arios?). CC-59-82;. de fierro. (4%), materia. (3%).. de pedernal. Muestra. óxidos. Caliza arenosa. -. recristal!. por microfallas.. concéntricas. ( radio. con pellets.. Mineralogía:. calcita. Observaciones:. Cuarzo subanguloso a redondeado y con unifo! midad en tamaño. Además de los pellets o peloides, se observan rastros de espículas de esponja?. Ciertas estructuras semejan algas. Calcita poco recristalizada~. Muestra. CC-42-82;. (88%),. por cuarzo. desplazadas. estructuras. Fragmentos. Lutita. cuarzo. (6%),. otros. (6%).. calcárea.. Mineralogía:. calcita. (94%),. cuarzo. Observaciones:. Matriz micrítica. forma de espinas. (4%),. dolomita. (2%).. Se observan estructuras en silíceas y esferas también-. rellenas de sílice (probablemente radiolarios). Muestra CC-34-82; Caliza recristalizada. Mineralogía:. calcita (90%), cuarzo (5%), óxidos de fierro (3%) y opacos (2%).. Observaciones:. Calcita muy recristalizada de grano uniforme. Cuarzo diseminado en la roca. Se observan es tructuras al parecer de pellets y restos de algas u oolitas. La roca presenta metamorfis mo de muy bajo grado..
(69) 63. Muestra. CC-47-82;. Mineralogía:. Arenisca. cuarzo. (86%),. y opacos Observaciones:. baritosa.. (5%),. Poca porosidad.. barita. (5%),. arcillas. CC-38-82;. Sericita. Mineralogía:. Caliza fosilífera. calcita. (79%),. cuarzo. de fierro. (4%).. Cuarzo con forma angulosa Muestra. óxidos. intergranular. a subangulosa.. recristalizada. (11%),. fragmentos. de. roca volcáLica, pedernal, arenisca, lutita, intraclastos,fósiles, pellets y otros (10%).. Observaciones:. La clasificación de esta muestra es difícil debido a recristalización y variedad de co~ tenido. La muestra forma parte de una capafácil de distinguir y correlacionable en otras calizas de la parte sur del cerro La Leona. Calcita está totalmente recristaliza da; muchos de ios cristales corresponden a_ fragmentos de crinoideos. Otros fósiles son restos de briozoariosi y fusulínidos. Fragmentos angulosos de pedernal. Pellets, peloides,. ooides y tal vez algas se distri-. buyen en toda la muestra, ocasionalmente con estructuras radiales y concéntricas. Muestra CC-63-82; Lutita. Mineralogía:. cuarzo (28%), arcillas (27%), óxidos de fi~ rro (10%), materia orgánica (15%), sericita (20%).. Observaciones:. Cuarzo detrítico nadando en una matriz en la que es notoria la materia orgánica. Seri.
(70) 64. cita en pequeños cristales alargados en -dirección de la estratificación. Muestra CC-27-82; Lutita. Mineralogía:. cuarzo (35%), arcilla (25%), calcita (17%). materia orgánica (11%), 6xidos de fierro (9%), otros (3%).. Observaciones:. Círculos bien formados de calcedonia o cuarzo microcristalino. Los bordes de es-tos círculos están rodeados de agregados de calcita o micrita recristalizada. Otras estructuras en forma de espinas fueron observadas, sin embargo su composición no es ta definida. Semejan radiolarios ampliamen te vistos en pedernales y algunas lutitas.. Muestra CC-10-82; Barita~ Mineralogía:. barita (80%), cuarzo (10%)~ arcilla (5%) ,sericita (5%) .:. Observaciones:. barita en agregados cristalinos, tabulares y radiales. La sericita es tal vez resulta do de un metamorfismo de bajo grado.. Muestra CC-49-82; Caliza arenosa oolítica. Mineralogía:. calcita (90%), cuarzo (6%), óxidos de fierro y opacos (3%), otros (1%).. Observaciones:. Calcita micrítica someramente recristaliza da. Cuarzo subredondeado a redeondeado. -Oolitas están distribuidas en toda la mues tra; algunas semejan estructuras algales. Escasos fragmentos de equinodermos ligeramente recristalizados. Restos de feldespa-.
(71) 65. to alterado y fragmentos de roca metamórfica. Muestra CC-61-82;. Arenisca calcárea.. Mineralogia:. cuarzo (921), calcita (41), sericita (21) y clorita (21).. Observaciones:. Cuarzo subanguloso con bordes indefinidos. Calcita con bordes cristalinos ondulantes y recristalizada. La textura y algunos mi nerales indican un bajo grado de metamorfismo.. Muestra CC-43-82; Caliza recristalizada. Mineralogía:. calcita recristalizada (1001).. Observaciones:. Calcita de tamaño variable y macladolocal.. Muestra CC-22-82; Barita. Mineralogía:. barita (921), pirita (61) y óxidos de fie rro (2%).. Observaciones:. Barita en agregados cristalinos con límites bien definidos, y en forma de hojas o. tabular; tambi~n como agregados radiales. Fracturamiento intenso con aspecto de microbrecha. Intersticios de los fragmentos rellenos de óxidos y barita en agregadosmás pequeños. El porcentaje de pirita au~ que pequeño es notorio, con tendencia a agruparse en cristales pequeños. Muestra MT-8; Granodiorita. Mineralogía:. Plagioclasa (451), cuarzo (2210, Feld. K..
(72) 66. (18%), biotita (6%), Hornblenda (4%), opacos (3%) y otros (2%). Observaciones:. Esta muestra corresponde a una granodiorita ligeramente alterada con escasos 6xidos de fierro.. Muestra CC-41-82; Lutita silícea. Mineralogía:. cuarzo (39%), arcilla (29%), 6xidos de fie rro (13%), sericita (7%), calcita (6%), ma teria orgánica (6%).. Observaciones:. Lutita con bandas delgadas de arenisca. R~ diolarios semejantes a aquellos de la mues tra CC-27-82 son locales.. Muestra CC-11-82; Mármol de wollastonita. Mineralogía:. calcita (85%), wollastonita (6%), cuarzo (3%), materia orgánica (3%), 6xidos de fie rro (2%) y tremolita-actinolita? (1%).. Observaciones:. Calcita muy recristalizada. Vetillas irregulares del mismo mineral que atraviesan la muestra, y se desplazan unas a otras. Micrita y materia orgánica distribuída por toda la roca. Rastros de pellets o peloi-des. Wollastonita y tremolita-actinolita?entre los cristales de calcita y localmente como inclusiones. Los cristales de calcita se unen en puntos triples y caras bien formadas. Oxidos de fierro se encuentran en forma de parches..
(73) 67. Muestra CC-53-82; Caliza ferruginosa. Mineralogía:. calcita (771), óxidos de ~ierro (141), pirita (61) y dolomita (31).. Observaciones:. Los rasgos más notables de la roca son su gran contenido de óxidos de fierro, distri buídos en forma contínua entre la calcita. Calcita en forma de rnicrita y rellenando algunas vetillas, algunas de las cuales -son perpendiculares entre sí. Se observanciertas rnicrofallas que desplazan vetillas. Pirita cúbica, cuyo tamaño varía entre 3rnm. de arista hasta 6rnm.; altamente oxidada. Dolomita en pequeños cristales entre la mi crita..
(74) ~ -N-. íl [XPLICACION [fr]cuERPO. 'OE BAA1TA.. ~REPRESO 0CAl,llNO. .0P,P.. [SJ. [tt] -xv:. SECCION. ZO!ls. 'tJE. BARITA DE ALTA LEY. O. 1$0. 1. '.. no. IOO. ,- -::1. ESCALA 1,zo,000. u. ESCUELA. O(. INO[NIEAIA. DEPARTAMENTO. DE. GEOLOGIA. MAPA GENERAL. DEL AREA. N 1. s. o N ---1.1.C1r'..19:1 MAACH. 1.2J.I. ____:___________. -,-. 110'"10'00·1. ·r···-·-·--------·. DE. ssrumo TESIS .~'MANIJF.L PROFESIONAL l,IQ"'T(S. ;;_ ANA CAMPILLO. /. flt,. I.
(75) COLUMNA. ESTRATlGRAFICA. GENERAL. EDAD DEVONICO TARDIO. I. DESCRIPCION orís cloro o obscuro.Capos. Calizo. UNIDAD 4. delQados. in-. terestratiflcodas con arenisca, colcarenito y pe. asiones limor Pedernal oria cloro o blanco1 con bandos lo cales claras y escures de corocter ondulante. Es duro, denso y criptocristalino¡ fracturo concoidea. Su composición ea Ópalo, cclcedonio , cuarzo criptocriatolino o mezcla de estos.. u. 60m. N 1. o o. A. Arenisca y pedernal con corocterísticoa físicas parecidas a 101 anteriores. Pequerics can-. Q. o. a: <. tidades. 1-. de. barita.. 33 m. o. u. z. 2m. o. >. 3. lol Q. 32 m. 13m. 17m. ªº§ !.?. ~. !UNIDAD. o. 24m. ~""·1 2. 1-. o. -. o -. Q. N. a:. 1. t,. o. <. > o o -. A. Q. Q. a:. lol ::¡¡. o. o. Barita ori• medio a claro, de orano fino con textura sacarosa .Masiva y localmente con lmpureZDS de arcilla y óxidos de fierro.Con fósiles. Limolita y pedernal anaranjado claro a rojo fuerte, en hojuelas deloodas y duras.Contiene mica clorita y minerales orcil lesos. Pedernal en lente~ Pedernal blanco a ne oro con bandas locales ele ros y oscuras.Gran contenido de cuarzo, roca dura denso y criptocrlstolinc con fracturo concoidea y hojas. Capas oruesas y delqodcs solos o interestra tificodoa con calizo I arenisca y cuarcitas. Lutita orls cloro a oscuro, en paquetes ·orueso, a deloodos y localmente en horizontes poco diferenciables por su oran espesor. En ocasiones aparece con un oran contenido de sílice que la hoce duro y compacta I o con abundancia de ma teria oroÓnica y carbonosa, siendo el intemperismo "más marcado. Se observaron Óxidos de manocneso, fierro y cobre.. u o ~. Arenisca y arenisca cementado con berilo. La primera es oris claro, blanco y café claro, !J8· neralmente masiva y duro, pero en ocasiones con textura scccroíde y deleznable. Contiene mica, se. ricita,·epidota, clorita, oranote y turmalina.La •• ounda presento. carocteristicas sirnilcres , en donde la barita e, cementonte.. 96m. ESCUELA. u. DE. DEPARTAMENTO. INOENIERIA. DE GEOLOGIA. N Ese. Vertical. 1•1000. 1. s. COWMNA ESTRATIGRAFICA. o N /. _. TESIS /A.C,,mpillo¡r.nuo-8~ ?ROFESIONAL/M. Montn. Fio.~.
(76) l. 1¡rI. 1.. '. 1. ·1 ' 1. 1. ¡· 1. 1. 1. '. ··I .1 1. ,al 1. 1 1. 1 1 1 1. l.. 1 /. /. J. e:. ..;¡,... ~. ~. ::,. ·o ·:,:. O!JOUJIL!)nJ. ----------·. z. o. ü <!. < ¡; o. u --' :::::¡ o l-::¡ o... X. w. ;, ¡. ¡=. I. --------O:llOZOJl~d. o. OJ!-~ÍACPJQ. (.'.). e: ·o o o c-, o ::,. f°'"l"'""'~ "''"""ª Q:;!'1;;!1!~. -4"' O':l~UJJ.1d. 2 o. x: o. o. u Q. o. "'::, > _J. .; ·-o. '-. oº .... o c. ::,. '(.'.). uu. \ \ '\..._.¿j[,I. [}]. 00. ·- o. "O. e: -o o. ·¡:,-e, o o Eo. '- -. ºº. u..U. ,\. 0 [IJ. - '1. 1. '. --. .f. en. o. --' o. CD. :::;;: r.n. I. ''. o u. ~ e:. '. o u \ \. 1;"'°''-. '. o. --o. u,. \. \ \. . ~\....._"?/. _··-. o "O o. .,,.. x: .u. c-,. e:. ·o. V). ~. "' E. '-. o. .._o .; > e:. ou. "' V). "O. "'. o e: "'. \\V<. -. u. E. /. I. --~---. o. ·.::: o "' o e,. '-. '-. ·-. '-. o "O. "' "'. E. e: "'. u ,,I. o. o >. i "'. !,. ~~. o. "'. s:. -. o o o 6 ú "' w. J!¡§ .• 2. o. ¡~. ..J. 2. -c. ..•"'e,. e. ¡~ ;~ 1. 8. ¡; o. --... __,_~-~. (~Jt,. ::, "'. u. '::,. o .c: o·. o e:. I. I. o c.. ·::. "''en I. (;;:.,,. - _, \ '-. ,_,. .ni. \""' ""'. /. "'. "O. _J. o ..o. E. ::,. 'r~. (_. I. et:. /. ---·--·------·-------------·--~. --. ._-=:--..........oo.=_·_-~-. V). o. -. Q. 1 •. 1. . .'. ... ~ ,_,. ... a. ... l -. ·j. .•. "' o. ..J. ~. :i. ..,~z j. a:. <. -. I .z.
(77) 1. I I. /. /. 1-/. /. I , I. '\ l. 1. o.. OOIOZ031Vd. ---~. 1. t.. ]. (ll. ~). (). >.. il1 ¡¡¡. !:!. "'r:on. u]. '. g. ':i! :,. ·¡¡. '\. -~ .. I". F. (. /. 8. J .~• ~~lj '. '', \ -, f. ~TI. .. ó. o o. ~. ". üJ. 1. ~I. o cr: cr: w o -l. w o. 8 ¡¡;. ~. fü u,. -{. ;. < :;,::. o .J. w. :s.
(78) r EXPLICACION. •. N ••. --....._. ,~~,. Aluvión. D. Barita,Limolita,Pedernal. o o. N. Pedernal. LLI ..J. -:. !"' ,:~ ;}!. -:. -: ..........,_. ----. ...__../. -,. o. (.). <!:. a,. Lutita. SIMBOLOS. ./ ., .•. ~. /~. Contacto. •••• /··. -,. Falla. -<;1.º. -,. Rumbo y. /1°0/"" Curva -,,...... -,. u. de. Nivel. Camino. de Terracería. !SCU!LA. DE. DEPARTAMENTO'. INGENIERIA. DE GEOLOGIA. N. \ ..¡¡. Echado. 1. s. o N. MAPA. GEOLOGICO. DE. DOMINGO. sf. TESIS _¡f:..- CAMPf'_L.0/i PROFESIONALM.MONTES ENER0-1983 FIG. 8.
