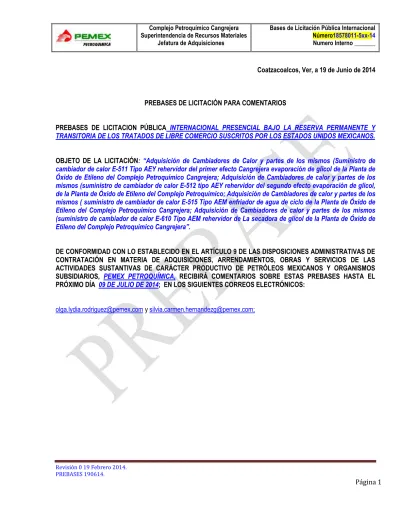

PREBASES DE LICITACIÓN PARA COMENTARIOS

(1)

Revisión 0 19 Febrero 2014. PREBASES 190614.

Página 1 Coatzacoalcos, Ver, a 19 de Junio de 2014

PREBASES DE LICITACIÓN PARA COMENTARIOS

PREBASES DE LICITACION PÚBLICA INTERNACIONAL PRESENCIAL BAJO LA RESERVA PERMANENTE Y TRANSITORIA DE LOS TRATADOS DE LIBRE COMERCIO SUSCRITOS POR LOS ESTADOS UNIDOS MEXICANOS. OBJETO DE LA LICITACIÓN: “Adquisición de Cambiadores de Calor y partes de los mismos (Suministro de cambiador de calor E-511 Tipo AEY rehervidor del primer efecto Cangrejera evaporación de glicol de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera; Adquisición de Cambiadores de calor y partes de los mismos (suministro de cambiador de calor E-512 tipo AEY rehervidor del segundo efecto evaporación de glicol, de la Planta de Óxido de Etileno del Complejo Petroquímico; Adquisición de Cambiadores de calor y partes de los mismos ( suministro de cambiador de calor E-515 Tipo AEM enfriador de agua de ciclo de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera; Adquisición de Cambiadores de calor y partes de los mismos (suministro de cambiador de calor E-610 Tipo AEM rehervidor de La secadora de glicol de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera”.

DE CONFORMIDAD CON LO ESTABLECIDO EN EL ARTÍCULO 9 DE LAS DISPOSICIONES ADMINISTRATIVAS DE CONTRATACIÓN EN MATERIA DE ADQUISICIONES, ARRENDAMIENTOS, OBRAS Y SERVICIOS DE LAS ACTIVIDADES SUSTANTIVAS DE CARÁCTER PRODUCTIVO DE PETRÓLEOS MEXICANOS Y ORGANISMOS SUBSIDIARIOS, PEMEX PETROQUÍMICA, RECIBIRÁ COMENTARIOS SOBRE ESTAS PREBASES HASTA EL PRÓXIMO DÍA 09 DE JULIO DE 2014; EN LOS SIGUIENTES CORREOS ELECTRÓNICOS:

(2)

Página 2

LICITACIÓN PÚBLICA INTERNACIONAL DIFERENCIADA PRESENCIAL

No. 18578011-5XX-14

Bajo de la cobertura de los Tratados de Libre Comercio suscritos por los Estados Unidos Mexicanos.

PARA LA ADQUISICION DE BIENES CONSISTENTES EN: “Adquisición de Cambiadores de Calor y partes de los mismos (Suministro de cambiador de calor E-511 Tipo AEY rehervidor del primer efecto Cangrejera evaporación de glicol de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera; Adquisición de Cambiadores de calor y partes de los mismos (suministro de cambiador de calor E-512 tipo AEY rehervidor del segundo efecto evaporación de glicol, de la Planta de Óxido de Etileno del Complejo Petroquímico; Adquisición de Cambiadores de calor y partes de los mismos ( suministro de cambiador de calor E-515 Tipo AEM enfriador de agua de ciclo de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera; Adquisición de Cambiadores de calor y partes de los mismos (suministro de cambiador de calor E-610 Tipo AEM rehervidor de La secadora de glicol de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera”

Bajo la modalidad de contrato a precio fijo

En observancia al artículo 134 de la Constitución Política de los Estados Unidos Mexicanos (CPEUM), de conformidad con los artículos 51, 53, 54, 55 fracción I, II y III de la Ley de Petróleos Mexicanos (en adelante “Ley”); 50 Fracción I, 53 Fracción II, 55, 56 y 57 de su Reglamento (en adelante “Reglamento”); Artículos 14, 15 y 16 de las Disposiciones Administrativas de Contratación en Materia de Adquisiciones, Arrendamientos, Obras y Servicios de las Actividades Sustantivas de Carácter Productivo de Petróleos Mexicanos y Organismos Subsidiarios (en adelante “DAC´S”), se convoca a todos los interesados en ofertar bienes de origen nacional o de los países socios a participar en la licitación pública internacional de conformidad con el Tratado de Libre Comercio de América del Norte; Tratado de Libre Comercio entre los Estados Unidos Mexicanos y la República de Costa Rica, Tratado de Libre Comercio entre los Estados Unidos Mexicanos y el Estado de Israel, Tratado de Libre Comercio entre los Estados Unidos Mexicanos y la República de Colombia, Tratado de Libre Comercio entre los Estados Unidos Mexicanos y Asociación Europea de Libre Comercio (AELC), Tratado de Libre Comercio entre los Estados Unidos Mexicanos y la Unión Europea (TLCUE) y reservado de las disposiciones del Tratado de Libre Comercio entre los Estados Unidos Mexicanos y TLC México-Chile y demás disposiciones legales vigentes en la materia.

PEMEX PETROQUÍMICA, Organismo Descentralizado de la Administración Pública Federal, por conducto deL Complejo Petroquímico Cangrejera de PEMEX Petroquímica a través de la Superintendencia de Recursos Materiales, ubicada en Km 10 Carretera Coatzacoalcos, Villahermosa C.P. 96400, Coatzacoalcos, Veracruz, México, Teléfono 01 (921) 21 13000 ext. 33,059, 33692 y 33526; y correos electrónicos: [email protected]; [email protected]; [email protected]; en adelante “Convocante” o PEMEX PETROQUÍMICA, emite las Bases de Licitación en las que se desarrollará la Licitación Pública Internacional número 18578011-5XX-14, (en adelante “Bases”) Solicitud de Pedido Núm. 436-42160-B-1033946, 436-42160-B-1033947, 436-42160-B-1033952, 436-42160-B-1033954

que tiene por objeto la adquisición de los bienes muebles consistentes en: “Adquisición de Cambiadores de Calor y partes de los mismos (Suministro de cambiador de calor E-511 Tipo AEY rehervidor del primer efecto Cangrejera evaporación de glicol de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera; Adquisición de Cambiadores de calor y partes de los mismos (suministro de cambiador de calor E-512 tipo AEY rehervidor del segundo efecto evaporación de glicol, de la Planta de Óxido de Etileno del Complejo Petroquímico; Adquisición de Cambiadores de calor y partes de los mismos ( suministro de cambiador de calor E-515 Tipo AEM enfriador de agua de ciclo de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera; Adquisición de Cambiadores de calor y partes de los mismos (suministro de cambiador de calor E-610 Tipo AEM rehervidor de La secadora de glicol de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera” se describen en el Documento 01. Estas Bases constan de 31 Documentos.

(3)

Página 3 Documentos.Cronograma del Procedimiento de Contratación.

Actos Fecha Hora Sala/Dirección

Fecha límite para adquirir las bases --- ______

A través del sistema de pago en banco, mediante depósito en firme en BBVA BANCOMER, en la cuenta No. 0162378531, con Clave Interbancaria No. 012790001623785313 a nombre de PEMEX PETROQUIMICA CANGREJERA Ó transferencia electrónica en la cuenta BBVA Bancomer misma cuenta y clabe interbancaria.

Junta (s) de aclaración (es) a las bases

de licitación. --- ---- _horas

Sala de juntas de la Superintendencia de Recursos Materiales, ubicada en Km 10 Carretera Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México.

Presentación y apertura de propuestas. --- --- _horas

Sala de juntas de la Superintendencia de Recursos Materiales, ubicada en Km 10 Carretera Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México. Plazo para que la convocante solicite

aclaraciones a las propuestas presentadas y/o para que los licitantes subsanen omisiones en los términos previstos en el segundo párrafo del artículo 29 de las DAC´S.

--- ______ ______________________

Etapa de Ofertas Subsecuentes de Descuento y de Negociación de precios

-NO APLICA-. ______ ______ ______________________

Junta Pública para dar a conocer el Fallo de

la licitación (Fecha estimada). --- --- _horas

Sala de juntas de la Superintendencia de Recursos Materiales, ubicada en Km 10 Carretera Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México. Plazo para suscripción del contrato (Fecha

estimada). --- ______

Sala de juntas de la Superintendencia de Recursos Materiales, ubicada en Km 10 Carretera Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México. REGLAS QUE DEBERÁN CUMPLIR LOS LICITANTES PARA EL ACCESO A LOS EVENTOS.- Los representantes de los licitantes que ingresen a los centros de trabajo e instalaciones de Pemex petroquímica, deberán cumplir con las medidas de seguridad establecidas en el Obligaciones de Seguridad, Salud en el Trabajo y Protección Ambiental de los Proveedores y Contratistas que realizan Actividades en instalaciones de Petróleos Mexicanos y Organismos Subsidiarios.ANEXO SSPA

(4)

Página 4

DOCUMENTO CONTENIDO FOLIO

01 Especificaciones Técnicas. 02 Aspectos Administrativos.

03 Formato de información para acreditar la existencia y personalidad del licitante 03-A

Escrito en el que su firmante manifieste, bajo protesta de decir verdad, que cuenta con facultades suficientes para comprometerse por sí o por su representada e intervenir en el Acto de Presentación y Apertura de propuestas.

04 Documentos que deberán ser firmados autógrafamente por el apoderado o representante.

05 Formato para la constancia de recepción de documentos que los licitantes entregan a la convocante en el _{acto de presentación y apertura de propuestas.} 05-A Formato para la constancia de recepción de documentos que los licitantes entregan a la Convocante en la Etapa de Precalificación.

–NO

APLICA-06 Formato de propuesta Técnica. 06-A Formato de propuesta Económica.

06-B Modelo de manifestación para integrar el catálogo de proveedores de los sistemas transaccionales de _{Petróleos Mexicanos y Organismos Subsidiarios} 07 Formato para la manifestación de no encontrarse en alguno de los supuestos establecidos por los _{artículos 53 fracción V de la Ley de Petróleos Mexicanos y el artículo 12 de las DAC´S.} 08 Modelo de texto de Fianza que presentará(n) el (los) Proveedor(es) adjudicado(s) para:

Garantizar el debido cumplimiento de las obligaciones derivadas de los contratos

08-A Modelo de texto de Fianza que presentará(n) el (los) Proveedor(es) adjudicado(s) para: Garantizar la obligación de responder por los defectos y vicios ocultos de los bienes o la calidad de los servicios, así como cualquier otra responsabilidad.

08-B

Modelo de Carta de Crédito STANDBY confirmada que deberá(n) presentar (án) el(los) proveedor(es) y modelo de declaración de beneficiario.

 Garantizar el debido cumplimiento de las obligaciones derivadas de los contratos.

 Garantiza la obligación de responder por los defectos y vicios ocultos de los bienes. Garantizar la debida inversión, aplicación, amortización o devolución del anticipo otorgado. 08-C Modelo de texto de Fianza que presentará(n) el (los) Proveedor(es) adjudicado(s) para:

 Garantizar la debida inversión, aplicación, amortización o devolución del anticipo otorgado. 09 Niveles de inspección de bienes.

10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados (GIN).” 10-A Formato que deberán presentar los licitantes para acreditar bienes nacionales, de acuerdo al apartado

3.3 del Documento 10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados”.

10-B Formato que deben presentar los licitantes que oferten bienes de importación cubiertos por Tratados, de acuerdo al apartado 4.1 del Documento 10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados”.

10-C Formato para la declaración del Grado de Integración Nacional de los bienes que deberá presentar el proveedor de los bienes, de acuerdo al apartado 6.1 del Documento 10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados”.

10-D Formato para la declaración del Grado de Integración Nacional de los bienes que deberá presentar el fabricante del bien, de acuerdo al apartado 6.2 del Documento 10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados (GIN)”.

11 Modelo-Guía del Contrato. 12 Causas de desechamiento

13 Anexo SSPA: Obligaciones de Seguridad, Salud en el Trabajo y Protección Ambiental de los Proveedores y Contratistas que realizan Actividades en instalaciones de Petróleos Mexicanos y Organismos Subsidiarios.

(5)

Página 5

DOCUMENTO CONTENIDO FOLIO

13-A Formato 4 Anexo SSPA “Lineamientos de requerimientos que debe cumplir el proveedor”.

14 Formato de solicitud de emisión de comprobantes fiscales por concepto de compra de bases de licitaciones.

15 Nota Informativa para incluir en las Bases de Licitación del Gobierno Federal (OCDE). 16 Documentación Requerida por las Fuentes de Financiamiento. –NO

APLICA-17 Formato de Cédula sobre el País de Origen de los Bienes y/o Servicios. –NO

APLICA-18 Modelo de convenio de participación conjunta (En caso de que aplique)

19 Formato de manifestación para los residentes en el extranjero que no estén obligados a presentar la solicitud de inscripción en el RFC, ni los avisos al mencionado registro y que no estén obligados a presentar declaraciones periódicas en México, referente al último párrafo regla I.2.1.16 de la resolución de modificaciones a la resolución miscelánea fiscal para 2014, publicado en el Diario Oficial de la Federación, publicado el 30 de diciembre de 2013.

Formato de manifestación para los residentes en el extranjero que no estén obligados a presentar la solicitud de inscripción en el RFC, ni los avisos al mencionado registro y que no estén obligados a presentar declaraciones periódicas en México, referente a lo dispuesto en la Resolución Miscelánea Fiscal Vigente, con independencia del año de inicio del procedimiento de contratación que se trate

Para mejor conducción de esta licitación preferentemente se deberán utilizar los formatos integrados a estas bases de licitación, los cuales contienen los datos mínimos necesarios. Podrán utilizar documentos membretados de su empresa los cuales deberán cumplir cuando menos con los datos solicitados en cada formato.

(6)

Revisión 0 19 Febrero 2014. PREBASES 190614. Página 6 DOCUMENTO 01 ESPECIFICACIONES TECNICAS PARTIDA CANTIDAD UNIDAD DE MEDIDA DESCRIPCIÓN

1 1.00 PIEZA CAMBIADOR DE CALOR COMPLETO

SUMINISTRO DE CAMBIADOR DE CALOR E-511 REHERVIDOR DEL PRIMER EFECTO EVAPORACION DE GLICOL DE LA PLANTA DE OXIDO DE ETILENO DEL COMPLEJO PETROQUIMICO CANGREJERA DE ACUERDO A PLANOS SIGUIENTES:

RELACION DE PLANOS

DWG GM S-5389 C-1 ASSEMBLY & SPECIFICATION

DWG GM S-5389 C-2 CHANNEL COVER & CHANNEL DETAILS DWG GM S-5389 C-3 SHELL DETAIL

DWG GM S-5389 C-3A SUPPORT DETAIL DWG GM S-5389 C-3B GUIDE LIG DETAILS

DWG GM S-5389 C-3C INSULATION SUPPORT RING DETAILS DWG GM S-5389 C-4 BOTTOM CHANNEL DETAILS

DWG GM S-5389 C-5 FIXED TUBE SHEET DETAILS DWG GM S-5389 C-6 TUBE LAYOUT

DWG GM S-5389 C-7 FIXED TUBE SHEET BUNDLE DETAIL DWG GM S-5389 C-7A STRENGTH WELDED TUBE DETAIL DWG GM S-5389 C-8 GASKET DETAILS

DWG GM S-5389 C-9 NAME P DETAIL

DWG GM S-5389 C-10 EXPANSION JOINT DETAIL DWG GM S-5389 C-11 WELDING DETAILS DWG GM S-5389 GC-1SPARE GASKETS LISTA DE MATERIALES S-5389-C 1 DE 3 S-5389-C 2 DE 3 S-5389-C 3 DE 3 S-5389-GC S-5389-SC HOJA DE ESPECIFICACION S-5389-C 1 DE 7 S-5389-C 2 DE 7 S-5389-C 3 DE 7 S-5389-C 4 DE 7 S-5389-C 5 DE 7 S-5389-C 6 DE 7 S-5389-C 7 DE 7

DESCRIPCION GENERAL DEL EQUIPO

CAMBIADOR DE CALOR TIPO AEY DENOMINADO E-511 REHERVIDOR DEL PRIMER EFECTO EVAPORACION DE GLICOL DE LA D-511 DE LA PLANTA DE OXIDO DE ETILENO TAMAÑO NOMINAL 29" X 144" CON UN PESO DE 8600 LBS VACIO.

424 TUBOS EN TOTAL

DIAMETRO DE LOS TUBOS 1 PULGADA BWG CAL 16. LONGITUD DEL TUBO 12 PIES.

ARREGLO DE TUBOS: ARREGLO TRIANGULAR PITCH 1 ¼" DIAMETRO DE LA CORAZA 29" PULGADAS

(7)

Página 7 FLUIDO LADO CORAZA: VAPOR

FLUIDO LADO TUBOS: GLICOL ACUOSO

TEMPERATURA DE ENTRADA LADO CORAZA: 408.2 °F TEMPERATURA DE SALIDA LADO CORAZA: 402.2 °F TEMPERATURA DE ENTRADA LADO TUBOS: 304.7 °F TEMPERATURA DE SALIDA LADO TUBOS: 304.9 °F

PRESION DE PRUEBA HIDROSTATICA LADO CORAZA:(8.1 6 KG/CM2 ) PRESION DE PRUEBA HIDROSTATICA LADO TUBOS: (32.7 6 KG/CM2 ) DATOS DE DISEÑO:

TEMPERATURA DE DISEÑO LADO CORAZA 463 °F (239 °C) TEMPERATURA DE DISEÑO LADO TUBOS: 359 °F (181.6 °C) PRESIÓN DE DISEÑO LADO CORAZA: 308 PSI (21.6 KG/CM2) PRESIÓN DE DISEÑO LADO TUBOS: 77/F.V. PSI (5.4 KG/CM2) PRESION DE OPERACIÓN LADO CORAZA: 256 PSI (18 KG/CM2) PRESION DE OPERACIÓN LADO: 56.9 PSI (4 KG/CM2 )

NUMERO DE PASOS: LADO TUBOS 1 LADO CORAZA 1 CONDICIONES DE DISEÑO DE LA JUNTA DE EXPANSION PRESION DE DISEÑO: 308 PSI Y 463 °F

PRESION DE PRUEBA: 465 PSI Y 70 °F MOVIMIENTO LONGITUDINAL + ¼"- ¼" 29" DIAMETRO INTERIOR

30" DIAMETRO EXTERIOR MAXIMO 33 "

LAS PRESIONES EXTERNAS E INTERNAS SON INDIVIDUALES Y SEPARADAS NO SIMULTÁNEAS.

SE REQUIERE RADIOGRAFIA AL 100% EN LOS CORDONES DE SOLDADURA

LA JUNTA DE EXPANSION DEBERA SER FABRICADA DE ACUERDO A LO MARCADO EN EL PLANO S-5389 C-10 U DE ACUERDO AL CODIGO ASME SECCION VIII

CORROSION PERMISIBLE LADO CORAZA 1/16" CORROSION PERMISIBLE LADO TUBOS 1/8" MATERIALES:

TUBOS 304 SS

CARCAZA/CUERPO 304 SS

DIAMETRO DE CARCAZA/CUERPO 29" PLG. PLACA TUBULAR-INMÓVIL 304 SS

SA-516-70 JUNTA DE EXPANSION

JUNTA DE EXPANSION ACERO INOXIDABLE TP-321 CONEXIONES 8" 150 # ENTRADA LADO CANAL 16" 150 # SALIDA LADO CANAL.

6" 300 # ENTRADA LADO CORAZA 4" 300# SALIDA LADO CORAZA

LAS JUNTAS EN EL PLANO NOS MARCA, QUE DEBE LLEVAR ASBESTO PERO CON LA NUEVA NORMATIVA SE COLOCARAN EMPAQUES TIPO ANILLO METALICO 304SS RELENO DE GRAFITO CON ANILLO EXTERIOR DE A.C. 3/16" ESP. FLEXITALLI C

LAS DEMAS ESPECIFICACIONES DE MATERIALES CONFORME A PLANOS MENCIONADOS EN ESTA REQUISICION.

DEBERA CONSIDERAR QUE LA UNION TUBO-ESPEJO SERÁ UNICAMENTE CONFORME LO MARQUE EL PLANO PROPORCIONADO PRUEBAS Y TRATAMIENTOS

RADIOGRAFÍCAS: DE ACUERDO CON EL CÓDIGO ASME B 31.3-2010 PÁRRAFO 341.4.3, ASME SECCIÓN VIII DIVISIÓN I Y DE ACUERDO CON EL ARTÍCULO 2 DEL ASME SECCIÓN V. DONDE INDIQUE EL

(8)

Página 8 PLANO RESPECTIVO.

LÍQUIDOS PENETRANTES: DE ACUERDO AL APÉNDICE 8 DEL ASME SECCIÓN VIII DIVISIÓN I, ÚLTIMA EDICIÓN. EN DONDE INDIQUE EL PLANO RESPECTIVO.

PRUEBAS ULTRASONICAS: EN DONDE INDIQUE EL PLANO RESPECTIVO.

PRUEBAS HIDROSTATICAS: DE ACUERDO A LOS VALORES DEL PLANO RESPECTIVO SE DEBEN INCLUIR LOS GRÁFICO DE LA PRUEBA DE ACUERDO A LA NRF-150-PEMEX-2011.

SE DEBERA REALIZAR PRUEBA DE LA JUNTA DE EXPANSION. TRATAMIENTO TÉRMICO: SE EFECTUARÁ DE ACUERDO A LOS PLANOS DE REFERENCIA Y CON LOS REQUERIMIENTOS EN REFERENCIA AL CÓDIGO ASME SECCIÓN VIII DIVISIÓN I, ÚLTIMA EDICIÓN, INCLUYENDO LAS GRÁFICAS PARA CADA EQUIPO.

LAS PRUEBAS DEBEN APLICARSE MANTENIENDO LA PRESION DURANTE UNA HORA COMO MINIMO.

ANTES DE INICIAR LAS PRUEBAS CON PRESION, ES NECESARIO LIMPIAR TODAS LAS SUPERFICIES INTERNAS DEL CAMBIADOR DE MANERA QUE EL INTERIOR DEL EQUIPO NO TENGA CASARILLA SUELTA, POLVO, RESIDUOS DE SOLDADURA Y FUNDENTE, PEDAZOS DE ELECTRODO O CUALQUIER BASURA. APEGARSE AL NUMERAL 8.4.10 DE LA NRF-028-PEMEX-2010.

LA PRESIÓN DE PRUEBA HIDROSTÁTICA SERÁ DE ACUERDO A CÓDIGO ASME, SECCIÓN VIII, DIVISIÓN 1, ÚLTIMA EDICIÓN (1.3 VECES LA PRESIÓN DE DISEÑO).

PROTECCION ANTICORROSIVA

DE ACUERDO A LO INDICADO EN PLANOS PROPORCIONADOS COMO REFERENCIA .Y DE ACUERDO A NORMA-NRF-090-PEMEX-2013 NUMERAL 8.3.7

TOMAR COMO REFERENCIA EL NUMERAL 8.5 LIMPIEZA Y RECUBRIMIENTOS DE LA NRF-028-PEMEX-2010

EL CAMBIADOR DE CALOR DEBE SER ENTREGADO CON PROTECCION ANTICORROSIVA EN LA PARTE EXTERIOR CON RECUBRIMIENTO Y ACABADOS PARA AMBIENTE HUMEDO CON SALINIDAD Y GASES DERIVADOS DEL AZUFRE, CON UNA CAPA DE: RECUBRIMIENTO PRIMARIO INORGANICO RP-4 MODIFICADO, ACABADO EPOXICO RA-26 MODIFICADO, ACABADO DE POLIURETANO ACRILICO RA-28 DE COLOR ALUMINIO. LO ANTERIOR DE ACUERDO A LA NORMA NRF-053-PEMEX-2006.

PARTES A CONSIDERAR

SE REQUIERE SE PROVEA E INSTALE LA JUNTA DE EXPANSION DE ACUERDO A LO MARCADO EN PLANOS DE REFERENCIA. S-5389 C-1 Y S-5389 C-10

SE REQUIERE SE SUMINISTREN LAS JUNTAS DE RESPUESTO MARCADAS EN EL PLANO S-5389 GC-1. ADICIONALES A LAS INSTALADAS EN EL EQUIPO

(9)

Página 9 1 JUNTA PARA REFACCIONAMIENTO POR CADA BRIDA. LOCALIZADA EN EL EQUIPO.

SE REQUIERE SE INSTALEN CLIPS DE SUJECION PARA EL AISLAMIENTO

NORMAS Y ESPECIFICACIONES NOM-020-STPS-2011

NRF-020-PEMEX-2012 CALIFICACIÓN Y CERTIFICACIÓN DE SOLDADORES Y SOLDADURA

NRF-027-PEMEX-2009 ESPÁRRAGOS Y TORNILLOS DE ALEACIÓN DE ACERO INOXIDABLE PARA SERVICIO DE ALTA Y BAJA TEMPERATURA

NRF-028-PEMEX-2010 DISEÑO Y CONSTRUCCIÓN DE RECIPIENTES A PRESIÓN

NRF-049-PEMEX-2009 INSPECCIÓN DE BIENES Y SERVICIOS

NRF-070-PEMEX-2011 SISTEMAS DE PROTECCIÓN A TIERRA PARA INSTALACIONES PETROLERAS

NRF-090-PEMEX-2013 CAMBIADORES DE CALOR ENVOLVENTE- HAZ DE TUBOS

NRF-111-PEMEX-2012 EQUIPOS DE MEDICIÓN Y SERVICIOS DE METROLOGÍA

NRF-156-PEMEX-2008 JUNTAS Y EMPAQUES

NRF-150-PEMEX-2011 PRUEBAS HIDROSTÁTICAS DE TUBERÍA Y EQUIPOS

ASME B 31.3-2010

ASME SEC. VIII DIV. 1. - PRESSURE VESSEL. ASME SEC. V. - NON-DESTRUCTIVE EXAMINATION. ASME SEC. IX. - WELDING AND BRAZING QUALIFICATION.

TEMA. - TUBULAR EXCHANGERS MANUFACTURER ASSOCIATION, CLASS "R".

ASME SEC. II.- MATERIALS, PART. "A". ASME SEC. II.- MATERIALS, PART "B".

PARA LA ESPECIFICACION INDICADA EN EL DIBUJO DWG GM S-5389 C-10 EXPANSION JOINT DETAIL, SE DEBERA DE CONSIDERAR LOS ALCANCES INDICADOS EN EL MISMO SE PERMITE UNICAMENTE LA SUBCONTRATACION DE LO SIGUIENTE:

PRUEBAS NO DESTRUCTIVAS (CORRIENTE DE EDDY), PRUEBAS DE RADIOGRAFIADO, PARTICULAS MAGNETICAS, ULTRASONIDO, LIQUIDOS PENETRANTES. PRESENTANDO EVIDENCIA DOCUMENTAL NOTARIADA DE SU ACREDITACION ANTE ENTIDAD CERTIFICADORA DEL SUBCONTRATANTE.

NOTAS PARA EL LICITANTE

NOTA 1.- EL LICITANTE DEBERA CONSIDERAR LA ESPECIFICACION INDICADA EN EL DIBUJO DWG GM S-5389 C-10 EXPANSION JOINT DETAIL

NOTA 2.- EL LICITANTE DEBERÁ CONSIDERAR EN SU COTIZACIÓN QUE LOS EQUIPOS PROPUESTOS Y TODAS SUS PARTES SERÁN NUEVOS, MANUFACTURADOS CON LAS NORMAS Y CONCEPTOS QUE A CONTINUACIÓN SE MENCIONAN:

NOTA 3.- EL DISEÑO MECÁNICO DE LOS EQUIPOS DEBERÁN SER FABRICADOS DE ACUERDO A LOS REQUISITOS QUE SEÑALA LA ASOCIACIÓN DE FABRICANTES DE CAMBIADORES DE CALOR (TEMA) CLASE "R" Y MEDIANTE LA HOMOLOGACIÓN DEL CÓDIGO "ASME" SECCIÓN VIII, DIVISIÓN I, PARA RECIPIENTES A PRESIÓN; ADEMÁS, SE REQUIERE QUE EL EQUIPO SE PROPORCIONE CON EL ESTAMPADO "U" DE ASME SECCIÓN VIII, DIVISIÓN 1.

(10)

Página 10 NOTA 4.- LOS LICITANTES DEBERÁN CONSIDERAR EN SUS PROPUESTAS LAS CARACTERÍSTICAS INDICADAS EN LA SOLICITUD DE PEDIDO Y ESPECIFICACIONES TÉCNICAS QUE SE PROPORCIONAN EN LOS ANEXOS, PLANOS DE CONSTRUCCIÓN QUE FORMAN PARTE INTEGRANTE DE ESTAS BASES DE LICITACIÓN PARA EFECTOS DE EVALUACION (CATALOGOS, FOLLETOS, FICHAS TECNICAS ETC.) DEL FABRICANTE DE LOS BIENES.

NOTA 5.- LOS LICITANTES DEBERÁN PRESENTAR EN SU OFERTA TÉCNICA LA DOCUMENTACIÓN QUE DEMUESTRE SU CAPACIDAD TÉCNICA Y EXPERIENCIA EN LA FABRICACIÓN DE CAMBIADORES DEL TIPO QUE SE SOLICITA EN ESTA REQUISICIÓN, PARA LO CUAL DEBERÁ PRESENTAR LA CARÁTULA DEL FINIQUITO DE AL MENOS UN CONTRATO EFECTUADO POR ALGUNA EMPRESA DEL SECTOR PÚBLICO O PRIVADO POR UN TIEMPO NO MENOR DE 6 MESES Y NO MAYOR A 5 AÑOS. DE CONFORMIDAD CON EL ART. 55 FRACCIÓN III INCISO A) DE LA LEY PETRÓLEOS MEXICANOS, ART. 57 FRACCIÓN I DEL REGLAMENTO DE LA MISMA LEY. NOTA 6.- EL LICITANTE QUE SEA COMERCIALIZADOR O DISTRIBUIDOR DEBERA PRESENTAR DOCUMENTO SOLIDARIO EN ORIGINAL DEL FABRICANTE DEL CAMBIADOR DE CALOR DONDE SE ESPECIFICA QUE CONOCE Y ACEPTA CUMPLIR LAS ESPECIFICACIONES DE ESTA REQUISICION, EN HOJA MEMBRETADA DEL FABRICANTE.

DEBERA ANEXAR ADEMAS EL DOCUMENTO DE AUTORIZACION PARA EL USO DEL ESTAMPADO ASME DEL FABRICANTE.

EL DOCUMENTO SOLIDARIO DEBERA CONTENER LO SIGUIENTE: No. DEL EVENTO LICITATORIO

DESCRIPCIÓN DEL EVENTO

DEBERÁ ESTAR FIRMADO Y SELLADO FECHA Y CIUDAD DE EMISIÓN

NOTA 7.- LOS LICITANTES DEBERÁN MANIFESTAR A TRAVES DE CARTAS COMPROMISO ORIGINALES EMITIDAS POR EL FABRICANTE EN SU PROPUESTA TÉCNICA QUE DE RESULTAR GANADOR A LA ENTREGA DEL EQUIPO ENTREGARÁ LO SIGUIENTE:

DOS EXPEDIENTES DE FABRICACION.

MEMORIA DE CÁLCULO DE ACUERDO A NOM-020-STPS-2011. PLANOS DE DISEÑO

EL EQUIPO CON EL SELLO "U" DE ASME ESTAMPADO

NOTA 8.- LOS LICITANTES DEBERÁN MANIFESTAR A TRAVES DE CARTA COMPROMISO ORIGINAL DEL FABRICANTE QUE REALIZARAN LAS PRUEBAS DE ACUERDO A LAS NORMAS ESTABLECIDAS EN LAS PRESENTES BASES DE LICITACIÓN.

NOTA 9.- EL LICITANTE DEBERÁ MANIFESTAR EN SU COTIZACIÓN QUE CUMPLIRA CON LO ESTABLECIDO EN LA REQUISICIÓN Y EL TIEMPO DE ENTTREGA DE LOS CAMBIADORES DENTRO DEL PLAZO REQUERIDO. NOTA 10.- EL LICITANTE DEBERÁ PRESENTAR PROGRAMA DONDE SE MUESTREN LOS TIEMPOS DE ENTREGA DE LOS SIGUIENTES DOCUMENTOS:

DISEÑO MECANICO ESTRUCTURAL PLANOS DE DISEÑO

NOTA 11.- EL LICITANTE DEBERÁ MANIFESTAR EN SU COTIZACIÓN QUE LOS EQUIPOS PROPUESTOS Y TODAS SUS PARTES SERÁN NUEVOS, MANUFACTURADOS CON LAS NORMAS Y CONCEPTOS QUE SE MENCIONAN:

NOTA 12.-EL LICITANTE DEBERÁ ENTREGAR COPIA SIMPLE LEGIBLE DE LA AUTORIZACION Y USO DEL ESTAMPADO "U" DE ASME LA INFORMACION SOLICITADA DEBE ESTAR EN IDIOMA ESPAÑOL, O EN INGLES ACOMPAÑADO DE UNA TRADUCCION SIMPLE AL ESPAÑOL.

EL NO PRESENTAR ALGUN DOCUMENTO DE ACUERDO CON LO SOLICITADO SERÁ CAUSA DE DESECHAR SU PROPUESTA

(11)

Página 11 NOTA 13.- SE PERMITE UTILIZAR COMO ALTERNATIVA LA ESPECIFICACIÓN SA-516-70 EN LUGAR DE LAS ESPECIFICACIONES SA-515- A-283-C, A-285-C-70 O SA-285-C; LA ESPECIFICACIÓN SA- 516-70 ACUERDO A LO INDICADO EN LA NORMA NRF-090-PEMEX-2013.

NOTA 14.- CON RESPECTO A LOS CERTIFICADOS DE MATERIALES, SERÁN LOS EMITIDOS POR EL FABRICANTE DE LOS INSUMOS PARA LOS COMPONENTES PRINCIPALES SOMETIDOS A PRESIÓN CONFORME A LO PERMITIDO POR EL CÓDIGO ASME.

NOTA 15.-EL LICITANTE PRESENTARA LOS CUESTIONARIOS TÉCNICOS O DESGLOSE DE LOS COMPONENTES DEL EQUIPO CON SUS ESPECIFICACIONES CORRESPONDIENTES EMITIDOS POR EL FABRICANTE EN LA PRESENTACIÓN DE LA PROPUESTA TÉCNICA.

NOTA 16.-EL LICITANTE DEBERÁ ENTREGAR CARTA COMPROMISO ORIGINAL EMITIDA POR EL FABRICANTE EN SU PROPUESTA TÉCNICA QUE DE RESULTAR GANADOR ENTREGARA LOS PLANOS DE FABRICACIÓN DEL CAMBIADOR.

EL LICITANTE PODRÁ ENTREGAR UN PLAN DE INSPECCIÓN Y PRUEBAS PRELIMINAR CRITERIOS DE EVALUACION TECNICA

EN LA EVALUACIÓN TÉCNICA SE VERIFICARÁ QUE LAS CARACTERÍSTICAS, ESPECIFICACIONES Y ALCANCE DE LOS BIENES OFERTADOS POR LOS LICITANTES CUMPLAN CON LAS CARACTERÍSTICAS, ESPECIFICACIONES Y ALCANCE DE LOS BIENES

REQUERIDOS EN LA SOLICITUD DE PEDIDO Y ANEXOS (PLANOS DEL FABRICANTE) CORRESPONDIENTES. EN LA PROPUESTA COMO REQUISITO INDISPENSABLE, DEBERÁ DE CONTENER EL CATÁLOGO O FOLLETO DEL FABRICANTE DE LOS EQUIPOS.

NOTAS PARA EL PROVEEDOR

NOTA 1.- EL PROVEEDOR DEBERA CONSIDERAR DENTRO DE LA ENTREGA LO ESPECIFICADO EN EL DIBUJO DWG GM S-5389 C-10 EXPANSION JOINT DETAIL

NOTA 2.- DOCUMENTACION REQUERIDA A LA ENTREGA DEL EQUIPO, EL PROVEEDOR, AL ENTREGAR EN EL ALMACÉN DE DESTINO, DEBERÁ ADJUNTAR Y CUMPLIR, ADICIONALMENTE A SU DOCUMENTACIÓN DE RUTINA, LOS REQUISITOS SIGUIENTES:

ENTREGA DE 2 EXPEDIENTE DE FABRICACION COMPLETOS QUE CONTENGA COMO MINIMO: PROGRAMA DE FABRICACION

MEMORIAS DE CÁLCULO, PLANOS Y DOCUMENTOS ESTABLECIDOS EN LA NOM-020-STPS-2011, PARA OBTENER EL PERMISO DEL FUNCIONAMIENTO CORRESPONDIENTE.

PLAN DE USO DE MATERIALES EN DONDE SE ANOTARA EL TIPO Y PROCEDENCIA DE CADA UNO DE LOS MATERIALES DE CONSTRUCCION DEL CAMBIADOR DE CALOR Y SUS RESPECTIVOS REGISTROS DE COMPOSICION QUIMICA DE LOS COMPONENTES DEL EQUIPO (FLUXERIA, ESPEJO, MAMPARAS Y CUERPO). PLAN DE INSPECCION Y PRUEBAS DEL CAMBIADOR DE CALOR, ACOMPAÑADO DE SUS RESPECTIVOS CERTIFICADOS ORIGINALES DE LAS PRUEBAS REALIZADAS EN LA FÁBRICA: PRUEBAS HIDROSTATICAS DEBEN INCLUIR LAS GRAFICAS CORRESPONDIENTES DEBIDAMENTE PROTOCOLIZADAS, REGISTRO DE PRUEBA NO DESTRUCTIVA A LA FLUXERIA POR EL METODO DE CORRIENTES DE EDDY.

CERTIFICADO ORIGINAL ASME Y LOS EQUIPOS DEBERÁN TENER ESTAMPADO EN EL CUERPO EL SELLO DEL CÓDIGO ASME SECCIÓN VIII, DIVISIÓN 1.

DOS JUEGOS DE PLANOS FINALES DE CONSTRUCCIÓN, DE ARREGLO GENERAL ASI COMO DEL HAZ DE TUBOS DEL CAMBIADOR DE CALOR Y LOS NECESARIOS PARA VER EL DETALLE Y CARACTERISTICAS DE CADA COMPONENTE DEL EQUIPO COMPLETO, POR EQUIPO, CERTIFICADOS, LEGIBLES, EN IDIOMA ESPAÑOL, INDICANDO DIMENSIONES, MATERIAL, PESOS Y ESPECIFICACIONES DE LOS COMPONENTES DEL EQUIPO ASI COMO DEL CAMBIADOR EN SU CONJUNTO.

(12)

Página 12 PLAN COMPLETO DE EJECUCION DE SOLDADURAS Y SU PLANO DE SOLDADURAS QUE DEBE ESTABLECER EL TIPO DE SOLDADURAS A REALIZAR, SU PREPARACION Y TRATAMIENTO, ASI COMO SU VERIFICACION. NOTA 3.- EL CAMBIADOR DEBE SUMINISTRARSE CON UNA PLACA DE IDENTIFICACIÓN DE ACERO INOXIDABLE TIPO 304 DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 ANEXO 12.6

NOTA 4.-EL PROVEEDOR DE MANERA OBLIGATORIA DEBERA PRESENTAR AL MOMENTO DE LA ENTREGA DE LOS BIENES, UN ESCRITO EN EL CUAL MANIFIESTE BAJO PROTESTA DEDECIR VERDAD EL NOMBRE DEL FABRICANTE DEL BIEN Y EL RESULTADO DEL CÁLCULO DE INTEGRACIÓN NACIONAL DE LOS BIENES SUMINISTRADOS.

NOTA 5.-EL DISEÑO MECÁNICO SERÁ RESPONSABILIDAD DEL PROVEEDOR DE CADA UNA DE LAS ESPECIFICACIONES Y COMPONENTES DE ESTE BIEN, APEGÁNDOSE A LAS BASES DE LICITACION.

NOTA 6.- EL PROVEEDOR DEL EQUIPO MOSTRARÁ COPIA DEL CERTIFICADO DE CALIDAD DONDE SE INDIQUE QUE REALIZO LA PRUEBA DE CONTINUIDAD A BASE DE CORRIENTE EDDY A DICHOS MATERIALES. NOTA 7.-LA OBTENCIÓN DE LA PLACA ANTE LA S.T.P.S., SERÁ TRAMITADA POR PEMEX PETROQUÍMICA Y EL PROVEEDOR DEBERÁ SUMINISTRAR LA DOCUMENTACIÓN REQUERIDA COMO LO ESTABLECE LA NORMA NOM-020-STPS-2011 EN SUS NUMERALES 7.2, 7.2.2 Y 7.2.3.

NOTA 8.-SE DEBERÁN REALIZAR LOS CÁLCULOS DE ACUERDO A LA ÚLTIMA EDICIÓN DEL CÓDIGO ASME Y ESTÁNDARES APLICABLES, EN CASO DE QUE RESULTASE EN DIMENSIONES MAYORES EL PROVEEDOR DEL BIEN DEBERÁ INFORMAR PARA QUE ESTOS CAMBIOS SEAN EVALUADOS Y CONSIDERADOS EN CAMPO POR EL DEPARTAMENTO DE INGENIERÍA DE MANTENIMIENTO DE ESTE CENTRO DE TRABAJO.

NOTA 9.-NO SE REQUIEREN PLANOS PARA APROBACIÓN, ÚNICAMENTE SE REQUIERE QUE EL PROVEEDOR DEL BIEN PROPORCIONE LOS DIBUJOS FINALES CERTIFICADOS CON EL DOSSIER DEL EQUIPO.

LOS PLANOS DE PRUEBAS SE REQUIERE DENTRO DEL EXPEDIENTE DE FABRICACIÓN EN LA ETAPA DE PROVEEDOR

NOTA 10-. EL PROVEEDOR AL ENTREGAR EL EQUIPO, ESTE DEBERA DE TENER BRIDAS CIEGAS Y EMPAQUES DE ACUERDO A ESPECIFICACION Y NORMAS DE ESPESORES, NRF-156-PEMEX-2008 , PROCEDIMIENTO 400-ACSIPA-FO-12 Rev. 03 -NRF-150-PEMEX-2011, NRF-028-PEMEX-2010, ASI TAMBIEN EL EQUIPO, DEBERA ESTAR PRESIONADO E INERTIZADO CON NITROGENO CON INDICADORES DE PRESION (MANOMETROS, ACUALIZADOS Y EN BUENAS CONDICIONES).SE DEBERA RESPETAR PARA EL EMBARQUE LO INDICADO EN EL PUNTO 8 DE LA NRF-090-PEMEX-2013.

NOTA 11.- EL PROVEEDOR DEL EQUIPO AL INGRESAR A LAS INSTALACIONES DEL COMPLEJO PETROQUIMICO LA CANGRAJERA PARA REALIZAR LA ENTREGA, DEBERA DE PROPORCIONAR EL TRANSPORTE NECESARIO PARA DEJAR EL EQUIPO DONDE SE LE INDIQUE POR PARTE DE PEMEX PETROQUIMICA. CON TODAS LAS PRECAUCIONES Y CUIDADOS POSIBLES.

NOTA 12.- SE DEBERA ENTREGAR TAMBIEN LA CANTIDAD EQUIVALENTE AL 10% DEL TOTAL DE LOS ESPARRAGOS DE LAS PARTES DEL EQUIPO ASI COMO LOS DE SUS BOQUILLAS, COMO PARTES DE REPUESTO Y 2 JUEGOS DE JUNTAS METALICAS

NOTA 13.-EL PROVEEDOR DEBERÁ ENTREGAR COPIA NOTARIADA Y CERTIFICADA DEL LA AUTORIZACION Y USO DEL ESTAMPADO "U" DE ASME.

NOTA 14.- EL PROVEDOR DEBERA ENTREGAR CARTA GARANTIA QUE LOS EQUIPOS CUMPLAN CON LAS CONDICIONES PRESENTADAS EN LOS PLANOS Y CARTA GARANTIA DE CUMPLIMIENTO DE LAS CONDICIONES DE OPERACIÓN DEL CAMBIADOR DE CALOR.

NOTA 15.- PARA QUE EL PROVEEDOR INICIE EL TRAMITE DE PAGO CORRESPONDIENTE, EL ADMINISTRADOR DESIGNADO POR CANGREJERA RECEPCIONARÁ LOS BIENES HABIENDO VERIFICADO CUMPLIMIENTO A LOS ALCANCES DESCRITOS EN LAS ESPECIFICACIONES REQUIRENTES Y ALCANCES.

(13)

Página 13 NOTA 16.-EL PROVEEDOR DEBERÁ INCLUIR EN EL SUMINISTRO UN ANODO DE SACRIFICIO DE MAGNESIO POR CADA PASO Y ADICIONALMENTE DOS JUEGOS COMO PARTE DE REPUESTO DE ACUERDO A LA NRF-090-PEMEX-2013

NOTAS GENERALES NOTA 1- CONDICIONES DE ENTREGA

LOS BIENES DEBERÁN ENTREGARSE EMPACADOS EN APEGO A LO ESTABLECIDO EN LA NORMA NRF-090-PEMEX-2013, PUNTO 8.6, DE TAL FORMA QUE NO SUFRAN DAÑOS DURANTE SU TRANSPORTE Y ALMACENAJE.

DE MANERA ENUNCIATIVA MÁS NO LIMITATIVA, SE DEBERA:

PROTEGER LAS BOQUILLAS DE LAS BRIDAS CON TAPAS METALICAS DE 1/4 DE PULGADA DE ESPESOR COMO MINIMO, CON SUS RESPECTIVOS EMPAQUES Y ESPARRAGOS, PARA LAS BOQUILLAS QUE DE DISEÑO VENGAN CON TAPA BRIDADA, ESTAS DEBERAN CUMPLIR LA ESPECIFICACION ASME B16.48 1997.

NOTA 2.- EL MATERIAL DE LOS EMPAQUES QUE SE COLOQUEN EN FORMA TEMPORAL DEBEN SER DE HULE O LIBRES DE ASBESTO, SI SON DE DISEÑO COLOCADOS EN FORMA DEFINITIVA DEBERAN SER JUNTAS CIRCULARES CON ARROLLAMIENTO ESPIRAL DE ACERO INOXIDABLE CON RELLENO DE GRAFITO. LOS ESPARRAGOS O PERNOS DE SUJECCION DE LAS TAPAS DEBEN ESTAR COMPLETOS PARA CADA BRIDA, PARA EL CASO DE LAS CONEXIONES ROSCADAS, DEBEN INSTALARSE TAPONES ROSCADOS EL EQUIPO DEBERÁ VENIR PRESIONADO CON NITRÓGENO CON UNA PRESION DE 0.5 KG/CM2 LO CUAL DEBE ESTAR INDICADO POR UN INDICADOR DE PRESIÓN.

NOTA 3.- PLAZO DE ENTREGA: 270 DÍAS NATURALES EN LOS CUALES ESTAN CONSIDERADOS LOS SIETE DIAS NATURALES PARA QUE PERSONAL DE C.P. CANGREJERA EFECTUE LA INSPECCION DE LOS BIENES. NOTA 4.- SE OTORGARA 30% DE ANTICIPO DEL MONTO QUE CORRESPONDA AL CONTRATO, POR SER UN BIEN CON PROCESO DE FABRICACIÓN MAYOR A 60 DÍAS.

NOTA 5: EL PROVEEDOR DEBE DE CUMPLIR CON EL ANEXO "SSPA" PRIMERA VERSIÓN JUNIO 2011, "OBLIGACIONES DE SEGURIDAD, SALUD EN EL TRABAJO Y PROTECCIÓN AMBIENTAL DE LOS PROVEEDORES O CONTRATISTASQUE REALIZAN ACTIVIDADES EN INSTALACIONES DE PETRÓLEOS MEXICANOS Y ORGANISMOS SUBSIDIARIOS, EL CUAL SE ANEXA COMO ARCHIVO ELECTRÓNICO ANEXO SSPA CONTRATISTAS.PDF.

NOTA 6: INSPECCIONES Y PRUEBAS

NIVEL DE INSPECCION APLICABLE: NIVEL DE INSPECCION II

VISITAS PROGRAMADAS DEL INSPECTOR Y LOS SIGUIENTES NUMERALES SON LOS QUE LE APLICAN. APLICA A LOS BIENES QUE SE REVISAN EN LAS INSTALACIONES DEL PROVEEDOR, CONFORME A DETERMINADAS ACTIVIDADES DEL PROGRAMA DE FABRICACIÓN, POR PERSONAL DESIGNADO POR PEMEX. EL CUMPLIMIENTO DE LAS ESPECIFICACIONES ESTABLECIDAS EN LOS CONTRATOS, SE DETERMINA REVISANDO LOS REQUISITOS Y PRESENCIANDO LAS ACTIVIDADES QUE APLIQUEN, SIENDO ENUNCIATIVAS MÁS NO LIMITATIVAS LAS SIGUIENTES:

1) LAS ESPECIFICACIONES CONTRACTUALES. 2) PROGRAMA DE FABRICACIÓN.

3) LA INGENIERÍA APROBADA (ESTABLECIDA EN EL CONTRATO).

4) LA COMPETENCIA (FORMACIÓN ACADÉMICA PROFESIONAL O TÉCNICA, HABILIDADES Y EXPERIENCIA) DEL PERSONAL QUE INTERVENGA EN LA FABRICACIÓN DE LOS BIENES.

5) LOS REGISTROS QUE DEMUESTREN LA CALIBRACIÓN VIGENTE DE LOS INSTRUMENTOS DE MEDICIÓN.

6) CERTIFICADOS DE CALIDAD DE LA MATERIA PRIMA.

7) LOS PROCESOS Y PRUEBAS DE FABRICACIÓN DE LOS BIENES. 8) REPORTES PARCIALES Y FINALES DEL AVANCE DE LA INSPECCIÓN. 9) LAS PRUEBAS FINALES ESTABLECIDAS EN EL CONTRATO.

10) MANUALES (OPERACIÓN, MANTENIMIENTO Y CAPACITACIÓN) Y MEMORIA TÉCNICA DEL BIEN Y NÚMEROS DE PARTE.

(14)

Página 14 12) LA DOCUMENTACIÓN QUE ESTABLECE EL CONTRATO.

DE LOS DOCUMENTOS ENTREGABLES DEL PROVEEDOR VERIFICAR CUALES LE APLICAN Y ANEXAR LA DOCUMENTACIÓN QUE CONSIDERE NECESARIA.

AL REALIZAR LA INSPECCIÓN DE BIENES Y SUPERVISIÓN DE ARRENDAMIENTOS Y SERVICIOS, EL PROVEEDOR DEBERÁ ENTREGAR COMO MÍNIMO, CUANDO APLIQUE, COPIA DE LA SIGUIENTE DOCUMENTACIÓN:

A) REMISIÓN O FACTURA. B)PEDIMENTO DE IMPORTACION C) CERTIFICADO DE ORIGEN. D) GARANTÍA COMERCIAL.

E) CERTIFICADOS DE CALIDAD E INFORMES DE RESULTADOS DE LABORATORIO. F) RESULTADO DE LAS PRUEBAS EFECTUADAS DURANTE EL PROCESO.

G) PROTOCOLO DE PRUEBAS. H) DOCUMENTACIÓN TÉCNICA.

I) DOS FOTOCOPIAS DEL CONTRATO Y SUS ANEXOS

TODOS LOS MATERIALES, FABRICACION Y PRUEBAS REALIZADAS AL CAMBIADOR DE CALOR DEBEN ESTAR SUJETOS A INSPECCION POR PARTE DE LA SUPERVISION DE PEMEX PETROQUIMICA DURANTE EL DESARROLLO EN EL LUGAR DONDE SE ENCUENTRE O FABRIQUE.

LA INSPECCION POR PARTE DE PEMEX PETROQUIMICA NO LIBERA AL PROVEEDOR DE SU RESPONSABILIDAD DE CUMPLIR CON TODOS LOS REQUISITOS INDICADOS EN ESTA ESPECIFICACION Y EN LAS NORMAS, CODIGOS Y/O ESPECIFICACIONES CORRESPONDIENTES.

PEMEX PETROQUIMICA SE RESERVA EL DERECHO DE RECHAZAR Y/O EXIGIR LA REPARACION O SUSTITUCION DEL CAMBIADOR O PARTES QUE SE ENCUENTREN DEFECTUOSAS Y QUE NO CUMPLAN CON LO ESPECIFICADO SIN COSTO ADICIONAL A PEMEX.

LA SUPERVISION DE PEMEX PETROQUIMICA DEBE TENER LIBRE ACCESO A TODAS LAS INSTALACIONES EMPLEADAS EN LA FABRICACION Y PRUEBAS DEL CAMBIADOR DE CALOR, Y PODRAN REVISAR TODOS LOS CONTROLES DE CALIDAD Y CUALQUIER OTRO REGISTRO QUE SUSTENTE EL DISEÑO Y FABRICACION, UNA VEZ TERMINADA LAS INSPECCION, EL PROVEEDOR DEBE ENTREGAR A PEMEX PETROQUIMICA O SU REPRESENTANTE LEGAL LA LISTA DE MANUFACTURA DE INSPECCION DE PLANTA (HOJA VIAJERA) PARA EL CAMBIADOR DE CALOR

NOTA 7: LA FABRICACION DE ESTE BIEN SE REALIZARÁ CON ESTRICTO APEGO A LO DISPUESTO EN LAS NORMAS, CODIGOS Y ESPECIFICACIONES NACIONALES E INTERNACIONALES QUE APLIQUEN EN SU ULTIMA REVISION VIGENTE, LA RELACION QUE SE MUESTRA A CONTINUACION ES BASICA PARA LOS MATERIALES Y TRABAJOS A EJECUTAR.

NOM-020-STPS-2011

NRF-028-PEMEX-2010 DISEÑO Y CONSTRUCCIÓN DE RECIPIENTES A PRESIÓN NRF-049-PEMEX-2009 INSPECCIÓN DE BIENES Y SERVICIOS

NRF-070-PEMEX-2011 SISTEMAS DE PROTECCIÓN A TIERRA PARA INSTALACIONES PETROLERAS NRF-090-PEMEX-2013 CAMBIADORES DE CALOR ENVOLVENTE- HAZ DE TUBOS

NRF-111-PEMEX-2012 EQUIPOS DE MEDICIÓN Y SERVICIOS DE METROLOGÍA NRF-156-PEMEX-2008 JUNTAS Y EMPAQUES

NRF-150-PEMEX-2011 PRUEBAS HIDROSTÁTICAS DE TUBERÍA Y EQUIPOS ASME B 31.3-2010

(15)

Página 15 ASME SEC. II.- MATERIALS, PART. "A".

ASME SEC. II.- MATERIALS, PART "B".

NOTA 8: CONDICIONES DE EMPAQUE DE ACUERDO A LA NRF-028-PEMEX-2010 NUMERAL 8.6 EMBALAJE TRANSPORTACION Y ALMACENAMIENTO Y NUMERAL 8.6 PREPARACION PARA EMBARQUE

CONDICIONES DE ENTREGA.

SE REQUIERE EL BIEN CON UN TIEMPO DE ENTREGA MAXIMO DE 270 DIAS NATURALES, INCLUYE LOS SIETE DIAS DE INSPECCION DE LOS BIENES, CONSIDERANDO LA FABRICACION, TRANSPORTE, Y ENTREGA EN LAS INSTALACIONES DEL COMPLEJO PETROQUIMICO CANGREJERA.

LA PREPARACION DEL EMBARQUE DEBE SER DE ACUERDO A LA NRF-028-PEMEX PUNTO 8.6.1. TIPO DE ENTREGA: PARTIDA COMPLETA

NOTA 9: EL CAMBIADOR DE CALOR DEBE SUMINISTRARSE CON UNA PLACA DE IDENTIFICACION DE ACERO INOXIDABLE TIPO 304 DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 ANEXO 12.6

NOTA 10: LUGAR DE ENTREGA: ALMACEN DEL COMPLEJO PETROQUIMICO CANGREJERA DE ACUERDO A INCOTERMS 2012, LA INSPECCION DEL BIEN SERÁ REALIZADO POR LA SUPERINTENDENCIA DE PLANEACION DE MANTENIMIENTO.

NOTA 11: CRITERIO DE EVALUACIÓN.- DEBIDO A QUE LAS ESPECIFICACIONES TÉCNICAS DE LOS BIENES A ADQUIRIR ESTÁN PERFECTAMENTE DETERMINADAS Y ESTANDARIZADAS, MISMAS QUE NO REQUIEREN INNOVACIÓN TECNOLÓGICA, EL CRITERIO DE EVALUACIÓN SERA "BINARIO".

NOTA 12: PARA ESTE PROCESO LICITATORIO SE REALIZARÁ VISITA AL SITIO.

NOTA 13: SERÁ RESPONSABILIDAD DE PEMEX PETROQUIMICA LOS COSTOS POR TRASLADOS Y VIATICOS PARA ATESTIGUAR LAS PRUEBAS EN LAS INSTALACIONES DEL PROVEEDOR.

SUMINISTRO DE CAMBIADOR DE CALOR E-512 REHERVIDOR DEL SEGUNDO EFECTO EVAPORACION DE GLICOL DE LA PLANTA DE OXIDO DE ETILENO DEL COMPLEJO

PETROQUIMICO CANGREJERA DE ACUERDO A PLANOS SIGUIENTES: RELACION DE PLANOS DWG S-5389 D-1 DWG S-5389 D-2 DWG S-5389 D-3 DWG S-5389 D-3A DWG S-5389 D-3B DWG S-5389 D-3C DWG S-5389 D-4 DWG S-5389 D-5 DWG S-5389 D-6 DWG S-5389 D-7 DWG S-5389 D-8 DWG S-5389 D-9 DWG S-5389 D-10 DWG S-5389 D-11 DWG 4038 LISTA DE MATERIALES S-5389-D 1 DE 3 S-5389-D 2 DE 3 S-5389-D 3 DE 3

(16)

Revisión 0 19 Febrero 2014. PREBASES 190614. Página 16 S-5389-GD 1 S-5389-GD 1 DE 1 S-5389-SD 1 DE 1

DESCRIPCION GENERAL DEL EQUIPO

CAMBIADOR DE CALOR TIPO AEY DENOMINADO E-512 REHERVIDOR DEL SEGUNDO EFECTO EVAPORACION DE GLICOL DE LA PLANTA DE OXIDO DE ETILENO TAMAÑO NOMINAL 36" X 144"-2050 CON UN PESO DE 12000 LBS VACIO, 19000 LBS LLENO.

671 TUBOS EN TOTAL

DIAMETRO DE LOS TUBOS 1 PULGADA BWG CAL 16. LONGITUD DEL TUBO 12 PIES.

ARREGLO DE TUBOS: ARREGLO TRIANGULAR PITCH 1 ¼" DIAMETRO DE LA CORAZA 36" PULGADAS

DIAMETRO EXTERIOR 36 3/4"

FLUIDO LADO CORAZA: VAPOR DE AGUA + GLICOL FLUIDO LADO TUBOS: GLICOL ACUOSO

DATOS DE DISEÑO:

TEMPERATURA DE DISEÑO LADO CORAZA 356 °F (180 °C) TEMPERATURA DE DISEÑO LADO TUBOS : 307 °F (153°C) PRESIÓN DE DISEÑO LADO CORAZA: 74/F.V. PSI (5.2 KG/CM2) PRESIÓN DE DISEÑO LADO TUBOS: 71 /F.V. PSI (5 KG/CM2) PRESION DE OPERACIÓN LADO CORAZA: 5 PSI (3.82 KG/CM2) PRESION DE OPERACIÓN LADO: 15.21 PSI (1.07 KG/CM2) PRESION DE PRUEBA LADO CORAZA: 115 PSI( 8 KG/CM2) PRESION DE PRUEBA LADO TUBOS: 110 PSI (7.7 KG/CM2)) NUMERO DE PASOS : LADO TUBOS 1 LADO CORAZA 1 CORROSION PERMISIBLE LADO CORAZA 1/8"

CORROSION PERMISIBLE LADO TUBOS 1/8"

CONDICIONES DE DISEÑO DE LA JUNTA DE EXPANSION PRESION DE DISEÑO INT: 74/FV PSI Y 356 °F

PRESION DE PRUEBA INT: 115 PSI Y 70 °F MOVIMIENTO LONGITUDINAL + ¼"- ¼"

TAMAÑO DE LA JUNTA: 40" DIAMETRO EXTERIOR 36" DIAMETRO INTERIOR

LA JUNTA DE EXPANSION DEBE SER DISEÑADA BASADA EN FLUJO Y CONDICONES DE OPERACION SIMULTÁNEAS.

LA PRESION INTERNA Y EXTERNA SON INDIVIDUALES Y SEPARADAS NO SIMULTANEAS SE REQUIERE RADIOGRAFIA AL 100% EN LOS CORDONES DE SOLDADURA LA JUNTA DE EXPANSION DEBERA SER FABRICADA DE ACUERDO A LO MARCADO EN EL PLANO S-5389 D-10 Y DE ACUERDO AL CODIGO ASME SECCION VIII

MATERIALES: TUBOS SA-213-TP304

CARCAZA/CUERPO SA-516-70, SA-105, SA- 106B MATERIAL DE HAZ DE TUBOS SA-516-70 SA-105 CANAL SA-516-70,SA-105

JUNTA DE EXPANSION ACERO INOXIDABLE TP-321 CONEXIONES

6" 150 # ENTRADA LADO TUBOS 16" 150 # SALIDA LADO TUBOS 8" 150 # ENTRADA LADO CORAZA 4" 150# SALIDA LADO CORAZA

LAS JUNTAS EN EL PLANO NOS MARCA, QUE DEBE LLEVAR ASBESTO PERO CON LA NUEVA NORMATIVA SE COLOCARAN EMPAQUES TIPO ANILLO METALICO 304SS RELENO DE GRAFITO CON ANILLO EXTERIOR DE A.C. 3/16" ESP. FLEXITALLIC

(17)

Página 17 LAS DEMAS ESPECIFICACIONES DE MATERIALES CONFORME A PLANOS MENCIONADOS EN ESTA REQUISICION.

DEBERA CONSIDERAR QUE LA UNION TUBO-ESPEJO SERÁ UNICAMENTE CONFORME LO MARQUE EL PLANO PROPORCIONADO PRUEBAS Y TRATAMIENTOS

RADIOGRAFÍCAS: DE ACUERDO CON EL CÓDIGO ASME B 31.3-2010 PÁRRAFO 341.4.3, ASME SECCIÓN VIII DIVISIÓN I Y DE ACUERDO CON EL ARTÍCULO 2 DEL ASME SECCIÓN V. DONDE INDIQUE EL PLANO RESPECTIVO.

LÍQUIDOS PENETRANTES: DE ACUERDO AL APÉNDICE 8 DEL ASME SECCIÓN VIII DIVISIÓN I, ÚLTIMA EDICIÓN. EN DONDE INDIQUE EL PLANO RESPECTIVO.

PRUEBAS ULTRASONICAS: EN DONDE INDIQUE EL PLANO RESPECTIVO.

PRUEBAS HIDROSTATICAS: DE ACUERDO A LOS VALORES DEL PLANO RESPECTIVO SE DEBEN INCLUIR LOS GRÁFICO DE LA PRUEBA DE ACUERDO A LA NRF-150-PEMEX-2011.

SE DEBERA REALIZAR PRUEBA DE LA JUNTA DE EXPANSION. TRATAMIENTO TÉRMICO: SE EFECTUARÁ DE ACUERDO A LOS PLANOS DE REFERENCIA Y CON LOS REQUERIMIENTOS EN REFERENCIA AL CÓDIGO ASME SECCIÓN VIII DIVISIÓN I, ÚLTIMA EDICIÓN, INCLUYENDO LAS GRÁFICAS PARA CADA EQUIPO.

LAS PRUEBAS DEBEN APLICARSE MANTENIENDO LA PRESION DURANTE UNA HORA COMO MINIMO.

ANTES DE INICIAR LAS PRUEBAS CON PRESION, ES NECESARIO LIMPIAR TODAS LAS SUPERFICIES INTERNAS DEL CAMBIADOR DE MANERA QUE EL INTERIOR DEL EQUIPO

NO TENGA CASCARILLA SUELTA, POLVO, RESIDUOS DE SOLDADURA Y FUNDENTE, OCULAQUIER BASURA. APEGARSE AL NUMERAL 8.4.10 DE LA NRF-028-PEMEX-2010.

LA PRESION DE PRUEBA HIDROSTÁTICA SERÁ DE ACUERDO A CODIGO ASME, SECCION VIII, DIVISION 1, ULTIMA EDICION (1.3 VECES KA ORESION DE DISEÑO)

PROTECCION ANTICORROSIVA

DE ACUERDO A LO INDICADO EN PLANOS PROPORCIONADOS COMO REFERENCIA .Y DE ACUERDO A NORMA-NRF-090-PEMEX-2013 NUMERAL 8.3.7 TOMAR COMO REFERENCIA EL NUMERAL 8.5 LIMPIEZA Y RECUBRIMIENTOS DE LA NRF-028-PEMEX-2010

EL CAMBIADOR DE CALOR DEBE SER ENTREGADO CON PROTECCION ANTICORROSIVA EN LA PARTE EXTERIOR CON RECUBRIMIENTO Y ACABADOS PARA AMBIENTE HUMEDO CON SALINIDAD Y GASES DERIVADOS DEL AZUFRE, CON UNA CAPA DE: RECUBRIMIENTO PRIMARIO INORGANICO RP-4 MODIFICADO, ACABADO EPOXICO RA-26 MODIFICADO, ACABADO DE POLIURETANO ACRILICO RA-28 DE COLOR ALUMINIO. LO ANTERIOR DE ACUERDO A LA NORMA NRF-053-PEMEX-2006.

(18)

Página 18 PARTES A CONSIDERAR

SE REQUIERE SE PROVEA E INSTALE LA JUNTA DE EXPANSION DE ACUERDO A LO MARCADO EN PLANOS DE REFERENCIA. S-5389 D-10 SE REQUIERE SE SUMINISTREN LAS JUNTAS DE RESPUESTO MARCADAS EN EL PLANO ADICIONALES A LAS INSTALADAS EN EL EQUIPO

1 JUNTA PARA REFACCIONAMIENTO POR CADA BRIDA EN EL EQUIPO DE ACUERDO A PLANO S-5389 D-9

CONSIDERAR LA COLOCACION DE ANILLOS DE SUJECION PARA AISLAMIENTO COMO SE MARCA EN PLANO S-5389 D-1

NORMAS Y ESPECIFICACIONES NOM-020-STPS-2011

NRF-028-PEMEX-2010 DISEÑO Y CONSTRUCCIÓN DE RECIPIENTES A PRESIÓN

NRF-049-PEMEX-2009 INSPECCIÓN DE BIENES Y SERVICIOS

NRF-070-PEMEX-2011 SISTEMAS DE PROTECCIÓN A TIERRA PARA INSTALACIONES PETROLERAS

NRF-090-PEMEX-2013 CAMBIADORES DE CALOR ENVOLVENTE- HAZ DE TUBOS

NRF-111-PEMEX-2012 EQUIPOS DE MEDICIÓN Y SERVICIOS DE METROLOGÍA

NRF-156-PEMEX-2008 JUNTAS Y EMPAQUES

NRF-150-PEMEX-2011 PRUEBAS HIDROSTÁTICAS DE TUBERÍA Y EQUIPOS

ASME B 31.3-2010

TEMA.-TUBULAR EXCHANGERS MANUFACTURER ASSOCIATION, CLASS "R".

ASME SEC. II.- MATERIALS, PART. "A". ASME SEC. II.- MATERIALS, PART "B".

SE PERMITE UNICAMENTE LA SUBCONTRATACION DE LO SIGUIENTE:

PRUEBAS NO DESTRUCTIVAS (CORRIENTE DE EDDY), PRUEBAS DE RADIOGRAFIADO, PARTICULAS MAGNETICAS, ULTRASONIDO, LIQUIDOS PENETRANTES. PRESENTANDO EVIDENCIA DOCUMENTAL NOTARIADA DE SU ACREDITACION ANTE ENTIDAD CERTIFICADORA DEL SUBCONTRATANTE.

NOTAS PARA EL LICITANTE

NOTA 1.- EL LICITANTE DEBERA CONSIDERAR LA ESPECIFICACION INDICADA EN EL DIBUJO DWG S-5389 D-10

NOTA 2.- EL LICITANTE DEBERÁ CONSIDERAR EN SU COTIZACIÓN QUE LOS EQUIPOS PROPUESTOS Y TODAS SUS PARTES SERÁN NUEVOS, MANUFACTURADOS CON LAS NORMAS Y CONCEPTOS QUE A CONTINUACIÓN SE MENCIONAN:

NOTA 3.- EL DISEÑO MECÁNICO DE LOS EQUIPOS DEBERÁN SER FABRICADOS DE ACUERDO A LOS REQUISITOS QUE SEÑALA LA ASOCIACIÓN DE FABRICANTES DE CAMBIADORES DE CALOR (TEMA) CLASE

(19)

Página 19 "R" Y MEDIANTE LA HOMOLOGACIÓN DEL CÓDIGO "ASME" SECCIÓN VIII, DIVISIÓN I, PARA RECIPIENTES A PRESIÓN; ADEMÁS, SE REQUIERE QUE EL EQUIPO SE PROPORCIONE CON EL ESTAMPADO "U" DE ASME SECCIÓN VIII, DIVISIÓN 1.

REQUISITOS DOCUMENTALES QUE DEBEN SER INCLUIDOS EN LA PROPUESTA TECNICA DEL LICITANTE: NOTA 4.- LOS LICITANTES DEBERÁN CONSIDERAR EN SUS PROPUESTAS LAS CARACTERÍSTICAS INDICADAS EN LA SOLICITUD DE PEDIDO Y ESPECIFICACIONES TÉCNICAS QUE SE PROPORCIONAN EN LOS ANEXOS, PLANOS DE CONSTRUCCIÓN QUE FORMAN PARTE INTEGRANTE DE ESTAS BASES DE LICITACIÓN PARA EFECTOS DE EVALUACION (CATALOGOS, FOLLETOS, FICHAS TECNICAS ETC.) DEL FABRICANTE DE LOS BIENES.

NOTA 5.- LOS LICITANTES DEBERÁN PRESENTAR EN SU OFERTA TÉCNICA LA DOCUMENTACIÓN QUE DEMUESTRE SU CAPACIDAD TÉCNICA Y EXPERIENCIA EN LA FABRICACIÓN DE CAMBIADORES DEL TIPO QUE SE SOLICITA EN ESTA REQUISICIÓN, PARA LO CUAL DEBERÁ PRESENTAR LA CARÁTULA DEL FINIQUITO DE AL MENOS UN CONTRATO EFECTUADO POR ALGUNA EMPRESA DEL SECTOR PÚBLICO O PRIVADO POR UN TIEMPO NO MENOR DE 6 MESES Y NO MAYOR A 5 AÑOS. DE CONFORMIDAD CON EL ART. 55 FRACCIÓN III INCISO A) DE LA LEY PETRÓLEOS MEXICANOS, ART. 57 FRACCIÓN I DEL REGLAMENTO DE LA MISMA LEY. NOTA 6.- EL LICITANTE QUE SEA COMERCIALIZADOR O DISTRIBUIDOR DEBERA PRESENTAR DOCUMENTO SOLIDARIO EN ORIGINAL DEL FABRICANTE DEL CAMBIADOR DE CALOR DONDE SE ESPECIFICA QUE CONOCE Y ACEPTA CUMPLIR LAS ESPECIFICACIONES DE ESTA REQUISICION, EN HOJA MEMBRETADA DEL FABRICANTE.

DEBERA ANEXAR ADEMAS EL DOCUMENTO DE AUTORIZACION PARA EL USO DEL ESTAMPADO ASME DEL FABRICANTE.

EL DOCUMENTO SOLIDARIO DEBERA CONTENER LO SIGUIENTE: No. DEL EVENTO LICITATORIO

DESCRIPCIÓN DEL EVENTO

DEBERÁ ESTAR FIRMADO Y SELLADO FECHA Y CIUDAD DE EMISIÓN

NOTA 7.- LOS LICITANTES DEBERÁN MANIFESTAR A TRAVES DE CARTAS COMPROMISO ORIGINALES EMITIDAS POR EL FABRICANTE EN SU PROPUESTA TÉCNICA QUE DE RESULTAR GANADOR A LA ENTREGA DEL EQUIPO ENTREGARÁ LO SIGUIENTE:

DOS EXPEDIENTES DE FABRICACION.

MEMORIA DE CÁLCULO DE ACUERDO A NOM-020-STPS-2011. PLANOS DE DISEÑO

EL EQUIPO CON EL SELLO "U" DE ASME ESTAMPADO

NOTA 8.- LOS LICITANTES DEBERÁN MANIFESTAR A TRAVES DE CARTA COMPROMISO ORIGINAL DEL FABRICANTE QUE REALIZARAN LAS PRUEBAS DE ACUERDO A LAS NORMAS ESTABLECIDAS EN LAS PRESENTES BASES DE LICITACIÓN.

NOTA 9.- EL LICITANTE DEBERÁ MANIFESTAR EN SU COTIZACIÓN QUE CUMPLIRA CON LO ESTABLECIDO EN LA REQUISICIÓN Y EL TIEMPO DE ENTTREGA DE LOS CAMBIADORES DENTRO DEL PLAZO REQUERIDO. NOTA 10.- EL LICITANTE DEBERÁ PRESENTAR PROGRAMA DONDE SE MUESTREN LOS TIEMPOS DE ENTREGA DE LOS SIGUIENTES DOCUMENTOS:

DISEÑO MECANICO ESTRUCTURAL PLANOS DE DISEÑO

NOTA 11.- EL LICITANTE DEBERÁ MANIFESTAR EN SU COTIZACIÓN QUE LOS EQUIPOS PROPUESTOS Y TODAS SUS PARTES SERÁN NUEVOS, MANUFACTURADOS CON LAS NORMAS Y CONCEPTOS QUE SE MENCIONAN:

NOTA 12.-EL LICITANTE DEBERÁ ENTREGAR COPIA SIMPLE LEGIBLE DE LA AUTORIZACION Y USO DEL ESTAMPADO "U" DE ASME

(20)

Página 20 LA INFORMACION SOLICITADA DEBE ESTAR EN IDIOMA ESPAÑOL, O EN INGLES ACOMPAÑADO DE UNA TRADUCCION SIMPLE AL ESPAÑOL.

EL NO PRESENTAR ALGUN DOCUMENTO DE ACUERDO CON LO SOLICITADO SERÁ CAUSA DE DESECHAR SU PROPUESTA

NOTA 13.- SE PERMITE UTILIZAR COMO ALTERNATIVA LA ESPECIFICACIÓN SA-516-70 EN LUGAR

DE LAS ESPECIFICACIONES SA-515- A-283-C, A-285-C-70 O SA-285-C; LA ESPECIFICACIÓN SA- 516-70 ACUERDO A LO INDICADO EN LA NORMA NRF-090-PEMEX-2013.

NOTA 14.- CON RESPECTO A LOS CERTIFICADOS DE MATERIALES, SERÁN LOS EMITIDOS POR EL FABRICANTE DE LOS INSUMOS PARA LOS COMPONENTES PRINCIPALES SOMETIDOS A PRESIÓN CONFORME A LO PERMITIDO POR EL CÓDIGO ASME.

NOTA 15.-EL LICITANTE PRESENTARA LOS CUESTIONARIOS TÉCNICOS O DESGLOSE DE LOS COMPONENTES DEL EQUIPO CON SUS ESPECIFICACIONES CORRESPONDIENTES EMITIDOS POR EL FABRICANTE EN LA PRESENTACIÓN DE LA PROPUESTA TÉCNICA.

NOTA 16.-EL LICITANTE DEBERÁ ENTREGAR CARTA COMPROMISO ORIGINAL EMITIDA POR EL FABRICANTE EN SU PROPUESTA TÉCNICA QUE DE RESULTAR GANADOR ENTREGARA LOS PLANOS DE FABRICACIÓN DEL CAMBIADOR.

EL LICITANTE PODRÁ ENTREGAR UN PLAN DE INSPECCIÓN Y PRUEBAS PRELIMINAR CRITERIOS DE EVALUACION TECNICA

EN LA EVALUACIÓN TÉCNICA SE VERIFICARÁ QUE LAS CARACTERÍSTICAS, ESPECIFICACIONES Y ALCANCE DE LOS BIENES OFERTADOS POR LOS LICITANTES CUMPLAN CON LAS CARACTERÍSTICAS, ESPECIFICACIONES Y ALCANCE DE LOS BIENES REQUERIDOS EN LA SOLICITUD DE PEDIDO Y ANEXOS (PLANOS DEL FABRICANTE) CORRESPONDIENTES.

EN LA PROPUESTA COMO REQUISITO INDISPENSABLE, DEBERÁ DE CONTENER EL CATÁLOGO O FOLLETO DEL FABRICANTE DE LOS EQUIPOS.

NOTAS PARA EL PROVEEDOR

NOTA 1.- EL PROVEEDOR DEBERA CONSIDERAR DENTRO DE LA ENTREGA LO ESPECIFICADO EN EL DIBUJO DWG S-5389 D-10

NOTA 2.- DOCUMENTACION REQUERIDA A LA ENTREGA DEL EQUIPO, EL PROVEEDOR , AL ENTREGAR EN EL ALMACÉN DE DESTINO, DEBERÁ ADJUNTAR Y CUMPLIR, ADICIONALMENTE A SU DOCUMENTACIÓN DE RUTINA, LOS REQUISITOS SIGUIENTES:

ENTREGA DE 2 EXPEDIENTE DE FABRICACION COMPLETOS QUE CONTENGA COMO MINIMO: PROGRAMA DE FABRICACION

MEMORIAS DE CÁLCULO, PLANOS Y DOCUMENTOS ESTABLECIDOS EN LA NOM-020-STPS-2011, PARA OBTENER EL PERMISO DEL FUNCIONAMIENTO CORRESPONDIENTE.

PLAN DE USO DE MATERIALES EN DONDE SE ANOTARA EL TIPO Y PROCEDENCIA DE CADA UNO DE LOS MATERIALES DE CONSTRUCCION DEL CAMBIADOR DE CALOR Y SUS RESPECTIVOS REGISTROS DE COMPOSICION QUIMICA DE LOS COMPONENTES DEL EQUIPO (FLUXERIA, ESPEJO, MAMPARAS Y CUERPO). PLAN DE INSPECCION Y PRUEBAS DEL CAMBIADOR DE CALOR, ACOMPAÑADO DE SUS RESPECTIVOS CERTIFICADOS ORIGINALES DE LAS PRUEBAS REALIZADAS EN LA FÁBRICA: PRUEBAS HIDROSTATICAS DEBEN INCLUIR LAS GRAFICAS CORRESPONDIENTES DEBIDAMENTE PROTOCOLIZADAS, REGISTRO DE PRUEBA NO DESTRUCTIVA A LA FLUXERIA POR EL METODO DE CORRIENTES DE EDDY.

CERTIFICADO ORIGINAL ASME Y LOS EQUIPOS DEBERÁN TENER ESTAMPADO EN EL CUERPO EL SELLO DEL CÓDIGO ASME SECCIÓN VIII, DIVISIÓN 1.

(21)

Página 21 DOS JUEGOS DE PLANOS FINALES DE CONSTRUCCIÓN, DE ARREGLO GENERAL ASI COMO DEL HAZ DE TUBOS DEL CAMBIADOR DE CALOR Y LOS NECESARIOS PARA VER EL DETALLE Y CARACTERISTICAS DE CADA COMPONENTE DEL EQUIPO COMPLETO, POR EQUIPO, CERTIFICADOS, LEGIBLES, EN IDIOMA ESPAÑOL, INDICANDO DIMENSIONES, MATERIAL, PESOS Y ESPECIFICACIONES DE LOS COMPONENTES DEL EQUIPO ASI COMO DEL CAMBIADOR EN SU CONJUNTO.

PLAN COMPLETO DE EJECUCION DE SOLDADURAS Y SU PLANO DE SOLDADURAS QUE DEBE ESTABLECER EL TIPO DE SOLDADURAS A REALIZAR, SU PREPARACION Y TRATAMIENTO, ASI COMO SU VERIFICACION. NOTA 3.- EL CAMBIADOR DEBE SUMINISTRARSE CON UNA PLACA DE IDENTIFICACIÓN DE ACERO INOXIDABLE TIPO 304 DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 ANEXO 12.6
