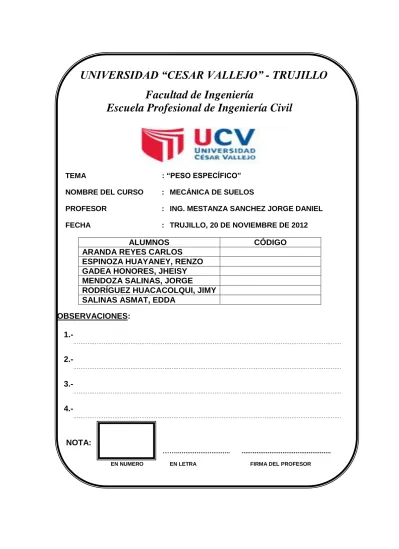

UNIVERSIDAD “CESAR VALLEJO” - TRUJILLO
Facultad de Ingeniería
Escuela Profesional de Ingeniería Civil
TEMA : “PESO ESPECÍFICO” NOMBRE DEL CURSO : MECÁNICA DE SUELOS
PROFESOR : ING. MESTANZA SANCHEZ JORGE DANIEL FECHA : TRUJILLO, 20 DE NOVIEMBRE DE 2012
OBSERVACIONES: 1.-……… 2.-……… 3.-……… 4.-……… NOTA: ……... ...
EN NUMERO EN LETRA FIRMA DEL PROFESOR
ALUMNOS CÓDIGO
ARANDA REYES CARLOS ESPINOZA HUAYANEY, RENZO GADEA HONORES, JHEISY MENDOZA SALINAS, JORGE
RODRÍGUEZ HUACACOLQUI, JIMY SALINAS ASMAT, EDDA
INGENIERÍA CIVIL
MECÁNICA DE SUELOS INFORME Nº 09 2011-II UCV/ESA
De : ARANDA REYES CARLOS
Al : ING. MESTANZA SÁNCHEZ JORGE
Asunto : “PESO ESPECÍFICO”
Fecha : Trujillo 20 de noviembre del 2012.
Me es grato dirigirme a su persona para: Saludarlo cordialmente y así mismo presentarle el desarrollo del informe “Peso Específico”.
Atentamente
INGENIERÍA CIVIL
MECÁNICA DE SUELOS INTRODUCCIÓN
El objetivo principal de la mecánica de suelos es estudiar el comportamiento del suelo para ser usado como material de construcción o como base de sustentación de las obras de ingeniería. Para esto es necesario obtener muestras representativas del suelo que se someten a pruebas de laboratorio, tomando en cuenta el muestreo y los ensayos que se realizan necesariamente
sobre pequeñas muestras de población.
El presente informe tiene como finalidad exponer el procedimiento para el cálculo de la gravedad específica de un suelo.
La gravedad específica de un suelo (Gs) es la relación entre la masa (o peso en el aire) de una unidad de volumen de un material a la masa del mismo volumen de agua. Se define como el peso unitario del material dividido por el peso unitario del agua destilada a 4°C.
El valor de la gravedad específica es necesario para calcular la relación de vacíos de un suelo.
El método de trabajo del laboratorio para determinar la gravedad específica es un método indirecto porque para medir el volumen del suelo, se mide el volumen de agua que este desplaza en la fiola.
INGENIERÍA CIVIL
MECÁNICA DE SUELOS 1.- OBJETIVOS
1.1.-OBJETIVOS GENERAL:
Determinar el peso específico de las partículas sólidas de la calicata (C1).
1.2.-OBJETIVOS ESPECÍFICOS:
Determinar el peso específico de las partículas solidas del estrato E1. Determinar el peso específico de las partículas solidas del estrato E2. Determinar el peso específico de las partículas solidas del estrato E3.
2.- JUSTIFICACIÓN:
Este ensayo se realizo con el fin de conocer el peso específico relativo
de las partículas solidas de la calicata (C1) realizada en el pueblo de
INGENIERÍA CIVIL
MECÁNICA DE SUELOS 3.- MARCO TEÓRICO
3.1.- Definición:
Peso específico, es la relación entre el peso en el aire de cierto volumen de solidos a una temperatura dada y el peso en el aire del mismo volumen de agua destilada, a la misma temperatura.
3.2.- Normas:
ASTM D 854-02.
AASHTO T 110.
MTC E-113 2000 (PERÚ).
3.3.- Alcance:
Este método describe el procedimiento para determinar la gravedad específica de las partículas solidas de un material que pasa el tamiz N° 4, por medio de un picnómetro o fiola.
3.4.- Equipo: - Fiola - Tamiz N° 4 - Horno de secada 110°C - Recipiente - Balanza - Balde 3.5.- Procedimiento:
Colocamos la muestra de suelo natural al horno (110°C) por 24 horas.
Extraemos la muestra del horno y sacamos una muestra
representativa del suelo de 60 gramos aprox. (Wo).
Pesamos la fiola
INGENIERÍA CIVIL
MECÁNICA DE SUELOS
Pesamos la fiola + muestra + agua (W1), este peso se toma después
de someter a baños marías por 10 min, luego 10 min se lo deja enfriar y se pesa.
Repetimos el procedimiento para los 3 estratos de la calicata (C1).
3.6.- OBTENCIÓN DE LA GRAVEDAD ESPECÍFICA (GS)
La gravedad específica de los suelos pueda hallarse mediante la siguiente formula:
Donde:
GS= gravedad especifica de loa suelos.
K= factor de corrección en función a la temperatura de trabajo, según la norma (MTC113- suelos) tablas.
Wo= peso de la muestra seca.
W1= peso de la fiola + muestra + agua.
W2= peso de la fiola + agua.
4.- DESARROLLO DE LA PRÁCTICA:
4.1.- ESTRATO 1:
a) Peso de la fiola = 94.04 gr.
b) Peso de la fiola + agua = 342.51gr. (W2)
c) Peso de la muestra seca = 60gr. (Wo)
d) Peso de la fiola +muestra+ agua= 375.35 gr. (W1)
INGENIERÍA CIVIL
MECÁNICA DE SUELOS 4.2.- ESTRATO 2:
a) Peso de la fiola = 94.14
b) Peso de la fiola + agua = 341.81 (W2)
c) Peso de la muestra seca = 60 (Wo)
d) Peso de la fiola +muestra+ agua= 375.11 (W1)
4.3.- ESTRATO 3: a) Peso de la fiola = 94.04
b) Peso de la fiola + agua = 342.51 (W2)
c) Peso de la muestra seca = 60 (Wo)
d) Peso de la fiola +muestra+ agua= 375.55 (W1)
PESO ESPECIFICO DE LA CALICATA C1
INGENIERÍA CIVIL
MECÁNICA DE SUELOS 5.- CONCLUSIONES:
Se logro encontrar el peso específico de las partículas sólidas de la
calicata (C1).
Se logra encontrar el peso específico de las partículas solidas del estrato E1.
Se logra encontrar el peso específico de las partículas solidas del estrato E2.
Se logra encontrar el peso específico de las partículas solidas del estrato E3.
6.- ANEXOS:
Primero paso usamos el tamiz N°4 para escoger la muestra seca.
Segundo paso pesamos la muestra seleccionada la cantidad de 60 gr.
INGENIERÍA CIVIL
MECÁNICA DE SUELOS Tercero paso pesamos la fiola.
Cuarto paso pesamos la fiola + agua.
Quinto paso vaciamos la muestra seca a la fiola.
INGENIERÍA CIVIL
MECÁNICA DE SUELOS Sexto paso vaciamos el agua a la
fiola, y mezclamos con la muestra seca.
Séptimo paso ponemos la fiola a un
balde con agua caliente a la
temperatura dada, por 10 min. (Se lo conoce como baños marías)
Octavo paso después de someter a los baños marías por 10 min.; luego se deja enfriar por unos 12 min. Aproximadamente y luego se pesa la fiola + muestra + agua.
