Gran parte del capital necesario para lograr este resultado se encuentra en la implementación de medidas de eficiencia hídrica. Resumen de medidas de eficiencia energética y uso del agua Eficiencia en el uso de la energía.
Certificado 40-49 puntos
2 En este estudio solo se consideraron las categorías Energía y Atmósfera y Eficiencia en el Uso del Agua. Esta tabla se muestra únicamente con el fin de mostrar el número de puntos elegibles en el resto de categorías.
ÍNDICE
ÍNDICE DE TABLAS
Resumen de Ahorros Energéticos e Indicadores Económicos – Reemplazo de Equipos de Aire Acondicionado por Equipos Inverter. Resumen de indicadores económicos y de ahorro energético – Combinación de medidas de eficiencia energética y ahorro energético.
ÍNDICE DE ILUSTRACIONES
INTRODUCCIÓN
El Capítulo IV muestra los escenarios simulados para el análisis financiero, que muestra (en su escenario intermedio) la viabilidad de la implementación de las distintas medidas de eficiencia. Mientras que el Capítulo V muestra las conclusiones del desarrollo de este trabajo.
PROBLEMÁTICA AMBIENTAL
INTRODUCCIÓN
Página | 4 de la vida de las personas, en la medida que afectan su situación en una sociedad, en la medida que afectan su bienestar y perspectivas de vida. Los problemas ambientales existen desde que existía el ser humano como tal, pero en distintas regiones del mundo las personas comenzaron a tomar conciencia de ellos y los convirtieron en un importante tema de discusión durante unos cincuenta años.
PROBLEMÁTICA AMBIENTAL EN EL SALVADOR
La Política Nacional Ambiental 2012 recogió las preocupaciones fundamentales respecto de la problemática ambiental del país, expresadas en la amplia consulta pública territorial y sectorial que se desarrolló como parte de su formulación, así como estudios e informes que confirman la grave situación ambiental. degradación en el país y la creciente amenaza que el cambio climático representa para El Salvador. La Política Ambiental Nacional de 2012, frente a este problema, que crea condiciones de riesgo ambiental generalizado, propone un objetivo global ambicioso: revertir la degradación ambiental y reducir la vulnerabilidad del medio ambiente al cambio climático.
USO EFICIENTE DE LA ENERGÍA
Página | 6 Esta agenda ambiental implica un esfuerzo nacional de gran escala que debe sostenerse durante años e incluso décadas, por lo que sólo será posible con la acción coordinada de todo el Estado, incluyendo municipios, entidades de educación superior y, sobre todo, el apoyo y participación de la ciudadanía plena.
CERTIFICACIÓN LEED
- INTRODUCCIÓN
- USGBC
- PROCESO DE CERTIFICACIÓN LEED
- REGISTRO DEL PROYECTO EN EL USGBC
- PRE EVALUACIÓN
- SOLICITUD DE LA CERTIFICACIÓN
- TARIFAS LEEED
- LEED EN CAMPUS EDUCATIVOS

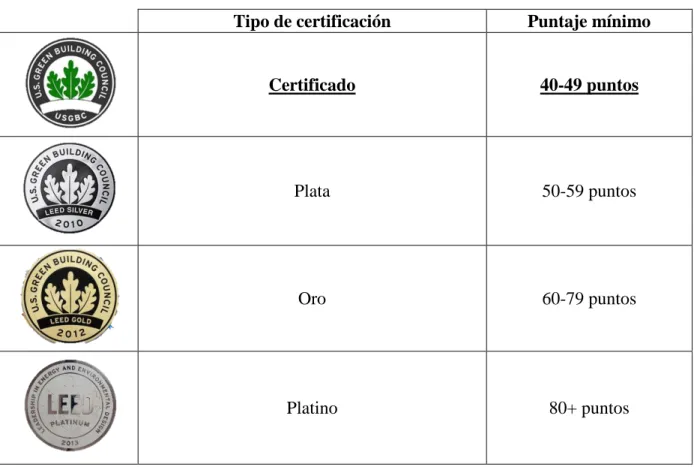

La consecución final de la certificación así como el nivel de certificación (certificado, plata, oro, platino) depende de una evaluación final del edificio: desde el certificado básico, que se obtiene con la puntuación mínima, hasta alcanzar el nivel plata, oro y platino, la máxima calificación. El uso eficiente de la energía es el valor que obtiene la puntuación más alta en la certificación LEED.
CAPÍTULO III. CASO DE ESTUDIO – UNIVERSIDAD DON BOSCO CAMPUS ANTIGUO CUSCATLÁN
INTRODUCCIÓN
La sección Eficiencia en el uso del agua trata el tratamiento del agua de manera integral, analizando el uso en interiores, el uso en exteriores, los usos especializados y la medición. Para centrarse en reducir los impactos ambientales durante la operación del edificio, la categoría de crédito de Materiales y Recursos de MR se centra en el flujo constante de productos que se compran y eliminan para mantener el funcionamiento del edificio. Continuamente se introducen nuevas tecnologías en el mercado y, hasta ahora, la investigación científica influye en las estrategias de diseño de edificios.
CERTIFICACIÓN LEED O+M (EDIFICIOS EXISTENTES)
Por lo tanto, el transporte alternativo es una parte importante de la eficiencia ambiental general de un proyecto. Debido a que algunas cuestiones ambientales son exclusivas de una región, diferentes voluntarios de los capítulos de la Mesa Redonda Internacional del USGBC y LEED han identificado diferentes prioridades en sus áreas y los créditos que se destinan a esas cuestiones. En el caso específico de la Universidad Don Bosco, Universidad que ofrece una Maestría en Gestión de Energías Renovables, la cual está estrechamente relacionada con el uso sustentable de la energía, puede sacar una ventaja comercial al ofrecer esta opción académica superior.
ENERGÍA Y ATMÓSFERA
- EA PRERREQUISITO 1: MEJORES PRÁCTICAS DE GESTIÓN EN EFICIENCIA ENERGÉTICA
- EA PRERREQUISITO 2: MÍNIMA EFICIENCIA ENERGÉTICA Propósito
- EA PRERREQUISITO 3: CONTADOR DE ENERGÍA A NIVEL DE TODO EL EDIFICIO
- EA PRERREQUISITO 4: GESTIÓN BÁSICA DE REFRIGERANTES Propósito
- EA CRÉDITO 1: RECEPCIÓN DEL EDIFICIO EXISTENTE (2 PUNTOS) Propósito
- EA CRÉDITO 2: RECEPCIÓN DEL EDIFICIO EXISTENTE - IMPLANTACIÓN (2 PUNTOS)
- EA CRÉDITO 4: OPTIMIZACIÓN DE LA EFICIENCIA ENERGÉTICA (1-20 PUNTOS)
Utilice el proceso de recepción de edificios existente para mejorar las operaciones del edificio, la eficiencia energética y de recursos. Desarrollar un plan de recepción de edificios existente para identificar y evaluar de manera efectiva las capacidades específicas de los sistemas que se analizan. Utilice el proceso de recepción de edificios existente para mejorar las operaciones del edificio y la eficiencia energética y de recursos.
Proyectos no Elegibles para la Clasificación ENERGY STAR
- EA CRÉDITO 5: MEDICIÓN AVANZADA DE ENERGÍA (2 PUNTOS) Propósito
- EA CRÉDITO 6: RESPUESTA A LA DEMANDA (1-3 PUNTOS) Propósito
Si los datos de energía promedio nacional no están disponibles para edificios de un tipo similar, compárelos con datos de energía de al menos tres edificios similares normalizados por clima, uso y ocupación del edificio. Apoye la gestión de la energía e identifique oportunidades para ahorros de energía adicionales mediante el seguimiento del consumo de energía a nivel de edificio y sistemas. Programe el sistema de gestión de energía de la instalación para que suene una alarma cuando el consumo de energía y la demanda máxima excedan la cantidad esperada en más del 5%.
Programa de Respuesta a la Demanda Disponible (3 puntos)
El consumo y la demanda máximos estimados deben determinarse analizando los datos históricos de eficiencia de las instalaciones y las condiciones climáticas y operativas y deben establecerse al menos mensualmente, pero preferiblemente diariamente. Al menos cada mes, reportar el pico de demanda y el consumo total y compararlo con los datos del mes anterior y del mismo mes del año pasado. Evaluar sistemas y equipos de construcción para participar en programas de respuesta a la demanda.
Programa de Respuesta a la Demanda No Disponible (1 punto)
Desplazamiento Permanente de Cargas (2 puntos)
- EA CRÉDITO 7: ENERGÍA RENOVABLE Y COMPENSACIONES DE CARBONO (1-5 PUNTO)

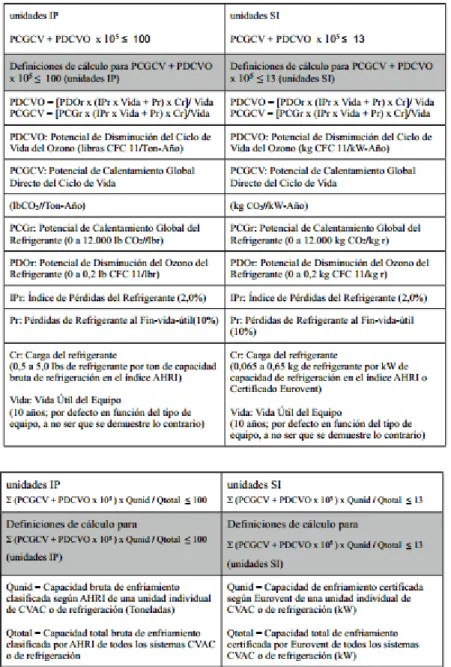

- EA CRÉDITO 8: GESTIÓN Y MEJORA DE REFRIGERANTES Propósito
- WE PRERREQUISITO 2: MEDICIÓN DE AGUA A NIVEL DE TODO EL EDIFICIO
- WE CRÉDITO 1: REDUCCIÓN EL CONSUMO DE AGUA EN EL EXTERIOR (1-2 PUNTOS)
- WE CRÉDITO 4: MEDICIÓN DEL AGUA (1-2 PUNTOS) Propósito
- CRÉDITOS EN ENERGÍA Y ATMÓSFERA
- PRERREQUISITO 1: MEJORES PRÁCTICAS DE GESTIÓN DE LA EFICIENCIA ENERGÉTICA
- PRERREQUISITO 2: MÍNIMA EFICIENCIA ENERGÉTICA
- PRERREQUISITO 3: MEDICIÓN DE ENERGÍA A NIVEL DE TODO EL EDIFICIO
- PRERREQUISITIO 4: GESTIÓN BÁSICA DE REFRIGERANTES
- CRÉDITO 1: RECEPCIÓN DEL EDIFICIO EXISTENTE – ANÁLISIS
- CRÉDITO 2: RECEPCIÓN DEL EDIFICIO EXISTENTE – IMPLANTACIÓN El crédito número dos solicita realizar un análisis del edificio con el objetivo de mejorar las
- CRÉDITO 3: RECEPCIÓN CONTINUA
- CRÉDITO 4: OPTIMIZACIÓN DE LA EFICIENCIA ENERGÉTICA
- CRÉDITO 5: MEDICIÓN AVANZADA DE ENERGÍA
- CRÉDITO 6: RESPUESTA A LA DEMANDA
- CRÉDITO 7: ENERGÍA RENOVABLE Y COMPENSACIONES DE CARBONO Para demostrar los posibles puntos a obtener en esta categoría se realizó un estudio de
Medir los sistemas de agua que abastecen al menos el 80% del área paisajística irrigada. Medir el consumo de agua de al menos el 80% de la capacidad instalada de calentamiento de agua caliente sanitaria (incluidos calentadores de tanque y bajo demanda). Para demostrar la reducción del consumo energético, la guía LEED proporciona dos.
Según el mercado actual, el precio unitario de un sistema fotovoltaico en la azotea estará entre $1300 y $1500 por kWp, incluidos los costos de instalación y el equipo necesario para operar el sistema. Es importante tener en cuenta que cualquier trabajo de refuerzo en la estructura del techo o trabajo adicional que requiera la edificación incrementará los costos preliminares aquí especificados, la cotización final requiere un diseño final con dimensionamiento de cada componente y un estudio detallado del área a cubrir. . Según el método de cálculo especificado en la guía LEED v4, cubrir el 8% de la energía producida a partir de fuentes renovables permitirá obtener la puntuación máxima (5 puntos), por lo que se recomienda la instalación de un sistema fotovoltaico de dimensiones suficientes. para cubrir el 8% de la demanda, para esto se recomienda instalar paneles fotovoltaicos en un área denominada área #3 (Ver ilustración 2.), con lo cual se deben lograr los resultados que se muestran en los siguientes párrafos.
Página | 57 Es necesario mencionar que dado que la tabulación de datos mostrada por la empresa distribuidora no tiene datos horarios, no es posible saber cuánta energía se consume durante el día y cuál durante la noche, ya que será necesario armonizar producción con la demanda que tenga el edificio en cada momento. Si se quiere mantener los paneles funcionando el 100% del tiempo, entonces será necesario llegar a un acuerdo con la distribuidora para poder inyectar el exceso de energía a la red en determinados momentos del día.
- CRÉDITO 8: GESTIÓN MEJORADA DE REFRIGERANTES
- CRÉDITOS EN EFICIENCIA EN EL USO DE AGUA

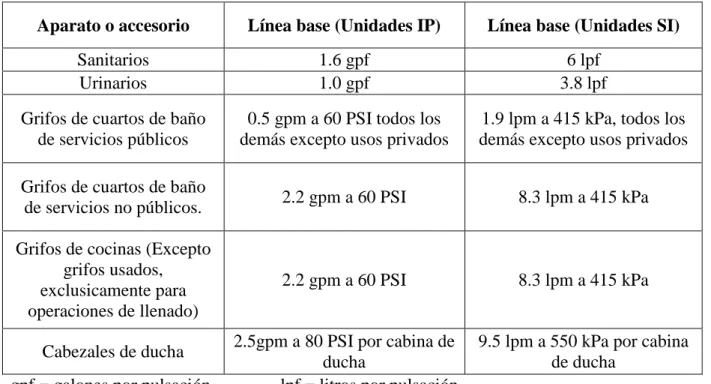

- PRERREQUISITO 1: REDUCCIÓN DEL CONSUMO DE AGUA EN EL INTERIOR
- PRERREQUISITO 2: MEDICIÓN DE AGUA A NIVEL DE TODO EL EDIFICIO Actualmente, la Universidad don Bosco se encuentra en total capacidad de cumplir con este
- CRÉDITO 1: REDUCCÓN DEL CONSUMO DE AGUA EN EL EXTERIOR
- CRÉDITO 2: REDUCCÓN DEL CONSUMO DE AGUA EN EL INTERIOR
- CRÉDITO 3: CONSUMO DE AGUA EN LAS TORRES DE REFRIGERACIÓN En el campus no se cuentan con torres de refrigeración, por lo tanto el crédito 3 no aplica para
- CRÉDITO 4: MEDICIÓN DEL AGUA
- CRÉDITOS EN OTRAS CATEGORÍAS
- LOCALIZACIÓN Y TRANSPORTE – CRÉDITO 1: TRANSPORTE ALTERNATIVO (1 PUNTO)
- CALIDAD DE AIRE INTERIOR – CRÉDITO 10: ENCUESTA SOBRE EL CONFORT DE LOS OCUPANTES (1 PUNTO)
- PRIORIDAD REGIONAL – EA CRÉDITO 4: OPTIMIZACIÓN DE LA EFICIENCIA ENERGÉTICA
A través del conteo de equipos, y los datos establecidos por LEED para la creación de la línea base (120% del consumo de la recomendación LEED), se pudo determinar la siguiente distribución del consumo de agua. Se realizaron inspecciones para verificar que los electrodomésticos y accesorios existentes estén funcionando correctamente, y la evaluación del reemplazo de equipos actuales por equipos existentes se realizó en la sección CRÉDITO 2: REDUCCIÓN DEL CONSUMO DE AGUA INTERIOR. El objetivo del crédito 2 es reducir el consumo de agua interior.
ANÁLISIS FINANCIERO DEL PROYECTO
Para el escenario financiero pesimista, en el Cuadro 33, se puede observar que con una inversión total de US$146,606, una tasa interna de retorno del 11%, un valor presente neto de -US$5,165 y un período de recuperación simple de 5,88 años . . Para el escenario financiero intermedio, en el Cuadro 34, se puede observar que con una inversión total de USD 116.408 se obtiene una tasa interna de retorno del 17%, un valor presente neto de USD 21.797 y un periodo de recuperación simple de 4,67 años. . Para el escenario financiero optimista, en el Cuadro 35, se puede observar que con una inversión total de USD 80.171 se obtiene una tasa interna de retorno del 29%, un valor presente neto de USD 54.151 y un periodo de recuperación simple de 3,22 años.
CONCLUSIONES
El uso de criterios LEED es una gran referencia para realizar un diagnóstico certero y definitivo del estado actual de las edificaciones existentes, como es el caso del campus de posgrado de la Universidad Don Bosco, pudiendo tener una visión clara y amplia de la sencillez. en la implementación de estas medidas, incluso cuando la certificación no sea el objetivo final del análisis. Además de los beneficios económicos antes mencionados, al obtener una certificación LEED, la Universidad Don Bosco afirmaría su compromiso con el uso eficiente de los recursos naturales y a largo plazo se identificaría como una institución pionera en el campo de la sostenibilidad ambiental. La Universidad Don Bosco ofrece la Maestría en Gestión de Energías Renovables, la cual está estrechamente relacionada con el uso sustentable de la energía, por lo tanto, una certificación LEED puede generar una ventaja comercial al ofrecer esta opción académica superior.
ANEXOS
AUDITORÍA ENERGÉTICA ASHRAE NIVEL 1
- DESCRIPCIÓN DE LAS INSTALACIONES
- EQUIPO DE OFICINA
- OPORTUNIDADES DE CONSERVACIÓN DE LA ENERGÍA Y MEJORA DE LA EFICIENCIA
- EQUIPOS DE CLIMATIZACIÓN ARTIFICIAL 1. CONFIGURACIÓN DE TERMOSTATOS A 23°C
- EQUIPOS DE OFICINA
- EQUIPOS DE COCINA
- PLAN DE MANTENIMIENTO DE SISTEMAS MECÁNICOS Y ELÉCTRICOS DEL CAMPUS
- EQUIPOS DE CLIMATIZACIÓN ARTIFICIAL
- SISTEMAS DE ILUMINACIÓN
El sistema de climatización artificial consta de treinta sistemas de climatización distribuidos en las diferentes zonas del edificio. Por lo que se recomienda impulsar la medida para promover el uso eficiente de la energía. Cuando el equipo falla, los estudiantes de la Universidad Don Bosco tienen la tarea de reparar el equipo dañado.
PLAN DE AUDITORÍA ENERGÉTICA ASHRAE NIVEL 2
- MIEMBROS DEL EQUIPO DE AUDITORÍA Y SUS PAPELES Y RESPONSABILIDADES DURANTE LA AUDITORÍA
- MG. HÉCTOR OSVALDO ROMERO – DIRECTOR DE LA MAESTRÍA EN GESTIÓN DE ENERGÍAS RENOVABLES
- ARQ. FLOR DALILA ARIAS – ENCARGADA DE INFRAESTRUCTURA DEL CAMPUS DE MAESTRÍAS
- ING. LUIS JAVIER MINA – AUDITOR ENERGÉTICO
- ING. ÓSCAR SALVADOR GIRÓN – AUDITOR ENERGÉTICO
- PERSONAL DE MANTENIMIENTO
- DESCRIPCIÓN DEL PLANTEAMIENTO PARA IDENTIFICAR Y ANALIZAR OPORTUNIDADES DE MEJORA EN EL EDIFICIO

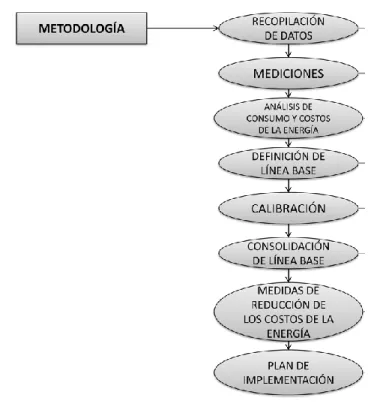

- METODOLOGÍA
- ELABORACIÓN DE INFORME TÉCNICO
- PLAN DE TRABAJO
- ENTREGABLES
Características de las dimensiones, ocupación y uso del edificio o instalación (número de usuarios, horario de apertura y cierre, actividades realizadas, etc.). La densidad de potencia se calculará por área (por habitación), que luego se agrupará por tipo de uso (baños, cocinas, sótanos, etc.), para obtener la densidad de potencia media entre instalaciones. El modelo energético se calibrará y validará comparando el consumo real, obtenido de las facturas, con el consumo generado por el software de simulación.
AUDITORÍA ENERGÉTICA ASHRAE NIVEL 2
- AUDITORÍA ENERGÉTICA ASHRAE NIVEL
- ENFOQUE DEL ANÁLISIS
- MEDICIONES ELÉCTRICAS PUNTUALES
- MEDIDICIONES DEL NIVEL DE ILUMINACIÓN
- MEDICIONES ELÉCTRICAS PUNTUALES
- ANÁLISIS DEL CONSUMO ENERGÉTICO Ver ANEXO SIMULACIÓN ENERGÉTICA
- GENERACIÓN DEL CASO BASE Ver ANEXO 4. SIMULACIÓN ENERGÉTICA
- SIMULACIÓN ENERGÉTICA
- MEDIDAS DE EFICIENCIA ENERGÉTICA Ver ANEXO 4. SIMULACIÓN ENERGÉTICA
El anemómetro térmico, termómetro infrarrojo y amperímetro se utilizan para medir los datos que permiten evaluar la eficiencia de los equipos de aire acondicionado. Esta medición se realizó con el fin de determinar los valores de iluminancia y saber si los niveles actuales se encuentran dentro de los límites recomendados por las normas internacionales. Estos datos sirvieron como entrada para la simulación energética ya que representan los datos de consumo real de los distintos equipos de cocina y oficina del edificio.
SIMULACIÓN ENERGÉTICA
- RESUMEN EJECUTIVO
- ANÁLISIS DE FACTURACIÓN
- GENERACIÓN DEL CASO BASE Y CALIBRACIÓN
- DISTRIBUCIÓN DEL CONSUMO ENERGÉTICO
En la Ilustración 21 y la Ilustración 22 se puede observar la tendencia del consumo y costos energéticos de la universidad en el periodo analizado. Para estimar los costos de energía se utilizó la tarifa eléctrica vigente obtenida de la última facturación brindada (Años 2014 y 2015). El modelo energético desarrollado permite evaluar el consumo energético de la Instalación objeto de estudio para evaluar Medidas de Reducción de Costes Energéticos (MRCE).
Distribución de consumo energético
MEDIDAS DE REDUCCIÓN DEL CONSUMO ENERGÉTICO (MRCE) 1. ILUMINACIÓN INTERIOR
- MRCE1: SUSTITUCIÓN DE LUMINARIAS FLUORESCENTES F32T8 POR LÁMPARAS LED
- EQUIPOS DE AIRE ACONDICIONADO
- MRCE 2: CONFIGURACIÓN DE TERMOSTATOS A 23°C
- MRCE 3: SUSTITUCIÓN DE EQUIPOS DE AIRE ACONDICIONADO POR EQUIPOS INVERTER
- MRCE 4: CONFIGURACIÓN DE EQUIPOS DE CÓMPUTO EN MODO HIBERNACIÓN
- MRCE 5: SUSTITUCIÓN DE COMPUTADORAS DE ESCRITORIO POR LAPTOPS
- EQUIPO DE COCINA
- MRCE 6: DESCONEXIÓN DE CAFETERAS Y OASIS EN HORARIOS NO LABORALES
- ILUMINACIÓN EXTERIOR
Al implementar esta medida de ahorro energético, se estima que se logrará un ahorro de 10.830 kWh al año, lo que se traduce en un ahorro en la factura anual de US$1.732. Al implementar esta medida de ahorro de energía, se estima que se logrará un ahorro de 1,280 kWh al año, lo que se traduce en un ahorro en la factura anual de $204. Al implementar esta medida de ahorro energético, se estima que se logrará un ahorro de 220 kWh al año, lo que se traduce en un ahorro en la factura anual de US$35.
- COMBINACIÓN DE MEDIDAS DE EFICIENCIA ENERGÉTICA Y CONSERVACIÓN DE LA ENERGÍA
- PLAN DE IMPLEMENTACIÓN
Aplicando la combinación de medidas de eficiencia energética y ahorro energético, se estima que se conseguirá un ahorro de 87.870 kWh al año, lo que supone un ahorro en la factura anual de 20.003,80 dólares estadounidenses. El plan de implantación de medidas de eficiencia energética y ahorro energético consiste en priorizar cada una de las medidas analizadas a lo largo del estudio, dando énfasis o prioridad a aquellas medidas que, con poca o ninguna inversión, supongan un ahorro energético significativo y continuar con aquellas medidas que, con una Alto grado de inversión económica, genera importantes ahorros energéticos. Se recomienda la implementación de las distintas medidas para la reducción del consumo de energía (MRCE) según el orden presentado en el plan de implementación en la Tabla 58.
