Luego de este lavado se pesa la muestra fría y así se obtiene el peso lavado y seco de la muestra representativa. Peso cápsula + suelo húmedo (gr) Peso cápsula (gr) + suelo seco (gr) Pesos de muestra Peso cápsula (gr).
Ensayo de Peso Específico a) Equipos utilizados en la prueba
A continuación se agita la botella hasta eliminar los espacios vacíos, en este caso las burbujas, de forma manual y mecánica con una bomba de vacío. FACULTAD DE INGENIERÍA Y ARQUITECTURA ESCUELA PROFESIONAL DE LA CONSTRUCCIÓN TESIS DE GRADO: “VALORACIÓN Y PROPUESTA DEL SISTEMA.
Estudio Hidrológico
Caracterización Fisiográfica de Cuenca a) Equipos utilizados en el estudio
El archivo se carga en el programa WMS 9.1, el cual por sus funciones prácticas permite la simulación del flujo de drenaje de la cuenca del Río Tambopata y la definición de la cuenca seleccionada de la fuente en el área de estudio para diseño. Distancia desde el centro de la cuenca al punto más cercano conectado al MFD.
Regionalización de Datos Pluviométricos a) Equipos Utilizados
Altura promedio de la cuenca del AVEL m.s.n.m. 235.73 Distancia máxima de flujo del . viene incluye la mayor cantidad de flujo del canal terrestre. También se cuenta con información de la estación meteorológica de Tambopata perteneciente al departamento de Puno ya que la información está disponible y es relevante para la cuenca de Madre de Dios, la cual es adecuada para el estudio hidrológico actual.
Modelamiento Hidráulico utilizando el software HecGeoRas a) Instrumentos utilizados
Parámetros involucrados en el software Hec-Ras: Cuando se ejecuta después de la extensión Hec-Ras a través de civil 3D, se consideran los siguientes parámetros.
Parámetros intervinientes en software Hec-Ras: Al exportar a la extensión Hec-Ras a través del civil 3D, se considera los siguientes parámetros
Proceso de Exportación a Hec-Ras: Una vez listo el alineamiento y división del Río Tambopata se procede a la exportación del Civil, verificamos.
Proceso de exportación a Hec-Ras: Al tener listo el alineamiento y seccionamiento del río Tambopata se procede con la exportación del Civil, nos dirijimos a
Para complementar la salida, se deben ingresar los valores de los coeficientes de Manning mediante los pasos Tablas>Mannings>completar los valores de n tanto para el eje central como para las aristas.
Para apreciar las secciones identificadas como críticas presionamos>Cross Section>
Finalmente, para el modelamiento hidráulico se proporcionan datos hidrológicos de la cuenca del río Tambopata para procesar los niveles de agua.
Diseño de Gavión a) Instrumentos utilizados
Para el diseño de los gaviones se tiene en cuenta la existencia de un solo estrato, como lo demuestra el estudio obtenido por el INGEMMET debido a la presencia en la margen izquierda del río Tambopata y también por el estudio de las fosas y su clasificación de suelos, es un suelo homogéneo. Arcilla limosa claramente ML - CL de baja plasticidad en toda la zona de estudio y diseño. Abrimos el programa y comenzamos ingresando los datos del muro, que se refiere a las características geométricas del muro de gaviones y el material del que estará fabricado, ubicado en las opciones del submenú>muro>en el menú principal del programa. En la figura se determinó el uso de un gavión caja de 1.00 m de altura, el cual se compone en la base de otras capas de hasta 7.00 m de altura, estas son tipo caja en forma de prisma rectangular.
Geotextil no tejido de 300 gr, para evitar la infiltración de partículas finas en la base y en contacto con el talud. Altura total del muro = 7,00 m Dependiendo de la altura del muro del talud, la excavación y la profundidad del agua existente. Altura del colchón de gaviones = 0,30 m Existe en la ficha técnica comercial y es adecuado para la altura del socavado.
Altura Caja de Gaviones = 1,00 m Existente en ficha técnica comercial, y adecuada a la altura de cimentación y altura del talud.
Procedimientos de Análisis de datos 1. Levantamiento Topográfico

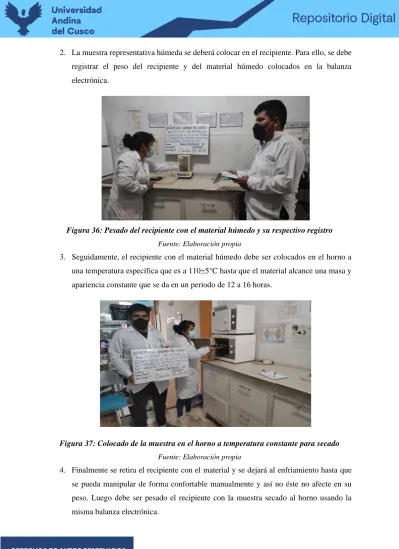

- Ensayo Contenido de Humedad a) Proceso de Cálculo
- Ensayo Análisis Granulométrico por tamizado a) Proceso de Cálculo
- Ensayo de Límites de Consistencia y clasificación SUCS a) Proceso de Cálculo
- Ensayo de Peso Específico a) Proceso de Cálculo
- Estimación de Factor de seguridad de talud en estado natural a) Proceso de Cálculo
- Ensayo de DPL a) Proceso de Cálculo
- Estudio Hidrológico a) Proceso de Cálculo
- Modelamiento Hidráulico utilizando la extensión HEC-GEORAS a) Proceso de Cálculo
- Diseño de Gavión a) Proceso de Cálculo
- Verificación de Estabilidad de Talud con Gaviones
Corresponde a una pequeña parte del terreno estudiado. Peso de la cápsula + suelo húmedo (gr). Luego se realizó la equivalencia del número de impactos y el valor obtenido del ángulo de fricción, donde se encontró el valor más bajo de 27.82° para el cálculo de la capacidad portante del suelo, lo que resultó en qa =0.84 kg/cm2 . El objetivo de la generación es determinar las inundaciones máximas en un punto determinado.
Min Ch El(m) →Como nivel inferior del canal en el tramo W.S.Elv(m) →Elevación del manto de agua. Ancho Superior (m) →Ancho de la superficie libre del flujo en la sección de Froude #Chl →#Número de Froude. Durante la elaboración del proyecto se realizó el pozo ubicado en el costado del puerto de Botafogo, a partir del cual se determinará la altura de socavación que produce dicho río por la influencia de su caudal.
El cálculo de la profundidad de socavación se realizó con base en los resultados del plan de modelamiento hidráulico del río Tambopata y se utilizó como zona crítica el tramo ubicado en el km 3+600, con una profundidad de socavación de H_S = 4.02m. Se fijó una dimensión de 4,10 metros a efectos de ejecución. Cálculo del peso propio de la estructura del parapeto, calculado en función de la sección del muro y del peso específico del material de relleno.
Resultados
- Topografía del terreno
- Ensayo “Contenido de Humedad”
- Ensayo “Límite Líquido” – “Límite Plástico – Índice de Plasticidad”
- Ensayo “Penetración Dinámica Ligera”
- Resumen de resultados de estudio de Mecánica de Suelos Tabla 107: Resumen de resultados de Mecánica de suelos
- Modelamiento Hidráulico “Extensión Hec-GeoRas”
- Socavación General del Río Tambopata
- Resumen de resultados de estudio de hidrología e hidráulica Tabla 110: Resultados de resultados de estudio Hidrológico e Hidráulico
En la Tabla 101 se muestra que en el estudio del primer tramo donde se ubica el pozo No. 1, pozo No. 2, pozo No. 3. Resumen de los resultados del estudio de mecánica del suelo Tabla 107: Resumen de los resultados de la mecánica del suelo Tabla 107: Resumen de los resultados de la mecánica del suelo. Resumen de resultados de estudios hidrológicos e hidráulicos Tabla 110: Resultados de estudios hidrológicos e hidráulicos Tabla 110: Resultados de resultados de estudios hidrológicos e hidráulicos.
DATOS DEL SISTEMA DE ESTABILIZACIÓN Peso específico de las piedras = 23,83 kN/m3 Geotextil en terraplén = Sí. Existe un factor de seguridad de 3.01 mayor a 2.50 el cual se considera un factor límite, por lo tanto el talud se considera estable y sus propiedades cumplen con los requisitos de estabilidad. Las dimensiones de cada uno de ellos se pueden consultar en la descripción del sistema de somier Box y Mattress, así como el detalle de las figuras.
Por tanto, es cierto que el gavión tipo caja tiene una función contra la pendiente del talud, y el gavión tipo colchón con una altura de 0,30 m cuya función es contra la erosión y erosión del suelo del talud se ubica en el río. Asimismo, en la base del sistema de gaviones tipo cajón se diseña un enrocado de 1,50 m de ancho y 4,00 m de largo, que asegura la estabilidad frente a las fuerzas del caudal del río y su propio peso.
Discusión
- Contraste de resultados referentes del marco teórico
- Interpretación de los resultados encontrados en la investigación
- Comentario de la demostración de la hipótesis
- Aporte de la investigación
- Incorporación de temas nuevos presentados durante el proceso de la investigación Discusión N°05: ¿Existen nuevas guías de referencia nacional o local para el diseño de
Discusión No. 04: Por qué el sistema de gaviones tipo cajón y colchón es la mejor solución para la estabilización contra la socavación provocada por el río Tambopata y la inundación del máximo de agua. Según el cálculo, el sistema de gaviones cajón y colchón ofrece mayor dinámica, pues en el diseño solucionan el alto valor de erosión que es de 4,10 m, por lo que se realizó un análisis de estabilidad según los parámetros establecidos del gavión, que es de 7,00 m. metros. de altura total Consta de 7 niveles y un gavión tipo colchón de 0,30 m al pie del cauce del río contra la erosión del suelo. Dentro de la estabilidad interna del talud, estos parámetros proporcionaron un coeficiente de seguridad frente a falla global de 3,01, superior al factor mínimo de seguridad establecido por la norma E 050 de cimentaciones. También se obtuvo una tensión admisible de 539,84 kN/m2, que proporciona resistencia a la erosionabilidad y deslizamiento del talud.
En esta tesis se utilizó como referencia ¿Cuáles son las normas en estructuras de gaviones?, el manual Invías E-506 y la estructura portante de gaviones de la Corporación de Desarrollo Tecnológico de la Cámara de la Construcción de Chile, donde se menciona las obras de aislamiento, sus estructuras y diseño. , teniendo en cuenta las especificaciones técnicas generales como tipo, dimensiones, alambre, revestimiento de alambre, revestimiento plástico, características de la malla y material de relleno, finalmente nos ayuda a controlar la situación en los procedimientos de instalación. Cabe señalar que estos términos son generales y no específicos de un tipo de suelo o una zona climática determinada, pero son un gran apoyo en cuanto a la naturaleza y especificaciones de los gaviones.
Glosario
Conclusiones
Es posible confirmar la subhipótesis No. 3 para demostrar, indicando: “La cizalla general es mayor a los cuatro metros y genera inestabilidad al pie de la vertiente del Río Tambopata – Madre de Dios 2022”. Subhipótesis no. 4, indicando: “Las especificaciones técnicas están predimensionadas y seleccionadas adecuadamente para el sistema de colchón y muralla tipo cajón en el talud para defensa del río en suelo fino, Río Tambopata - Madre de Dios 2022” Según la Figura 104, el sistema de estabilización que consta de un colchón de aplique de 0,30 m de alto con un largo de 3,00 m distribuido sobre el lecho del río que constituye una protección contra la erosión y socavación, un aplique tipo cajón de 1,0 m de alto que conforma los siete niveles siguientes haciendo un total de 7,00 m de altura. PLAN DE GESTIÓN AMBIENTAL PARA LA EJECUCIÓN DE LA OBRA DE: EVALUACIÓN Y PROPUESTA DE SISTEMA DE ESTABILIZACIÓN DE SUSPENSIÓN PARA DEFENSA DE BUQUES DE AGUA EN TERRENO FINO, RÍO TAMBOPATA - MADRE DE DIOS 2022.
Identificar desde un enfoque descriptivo los impactos ambientales que se generarán con la implementación de la propuesta Sistema de Estabilización de Taludes para la Defensa Ribereña en Suelos Finos, Río Tambopata – Madre de Dios 2022. En la región de Puerto Maldonado, caracterizada por una zona tropical, se ubica en el tramo de la carretera Chapajal hacia el Embarcadero de Botafogo donde se evidencian cambios de pendiente debido a las crecidas máximas del río Tambopata por lo que se ha diseñado una propuesta de estabilización de deslizamientos y taludes para la defensa del río, lo cual es un problema para los pobladores. son. quienes habitan en la zona, ya que se dedican al comercio e intercambio de mercancías debido a la presencia de un muelle. Se ha generado un Plan de Manejo Ambiental para la implementación de la propuesta Sistema de Estabilización de Taludes para la Defensa de Riberas en Terrenos Finos, Río Tambopata - Madre de Dios 2022.
Identificamos los impactos ambientales que presenta cada actividad de la implementación de la propuesta del Sistema de Estabilización de Taludes para la Defensa Ribereña en Suelos Finos, Río Tambopata - Madre de Dios 2022.
Recomendaciones
Levantamiento Topográfico de la zona de Estudio
Plano Sección de Sistema Gavión
