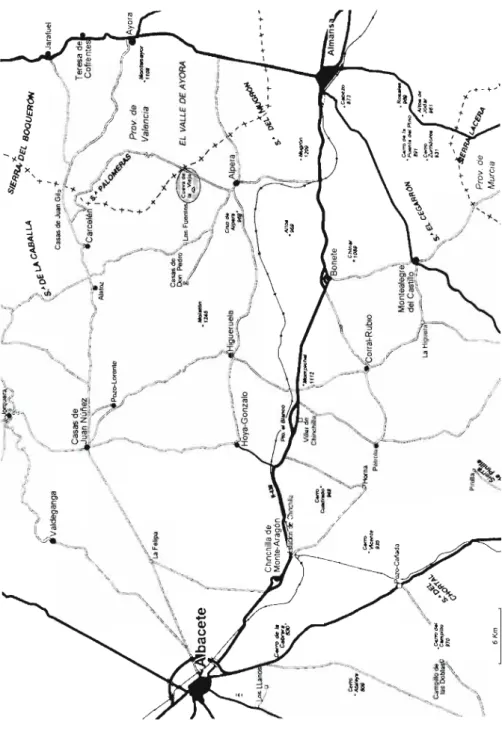

El objetivo del trabajo es mostrar de forma sencilla la infraestructura geológica de la zona donde se ubican los abrigos, donde se han observado pinturas rupestres en la zona de Alpera y en concreto las pinturas del abrigo denominado Cueva de la Vieja, que actualmente se encuentra protegido. Se ha puesto especial cuidado en el estudio de las muestras pertenecientes a las losas de la superficie de los abrigos. En él hemos indicado el punto de levantamiento ubicado en la esquina sureste de la hoja del mapa topográfico nacional en E 1:50.000 n.
767, Carcelén, en el lugar denominado El Bosque, con una altitud de 1.182 m.; Se encuentra situada en la zona oriental de la provincia de Albacete, próxima al límite con la de Valencia, dentro del Municipio de Alpera. El primero se extiende desde el Barremiano Superior hasta el final del Aptiano (-114 Ma a -108 Ma), cubriendo el mar aproximadamente la mitad oriental del Dominio y parte de la parte sur. Es durante este episodio, cuando se genera el material en el que se ubica la Cueva de la Vieja.
Describe un pilar en la Sierra Palomera, muy cerca de la Cueva de la Vieja, en la propia Muela, a 7,5 km. VILLAR GALICIA estudió los materiales triásicos de la región de Alpera-Montealegre del Castillo en 1989.
LEYENDA GENERAL
I1 MARGAS [111111 LUTITAS
Resistencia diferencial a la meteorización/erosión
Si analizamos en detalle una sección vertical del Miembro Calizo de Bicuerca podremos apreciar cómo hay cambios evidentes en la litología y estructura de la roca. La mitad inferior de la unidad (donde se ubica la entrada al refugio) tiene una litología mixta carbonato-siliciclástica. Por el contrario, en la mitad superior la composición litológica es mucho más homogénea: son dolomías muy puras (menos del 3% de material siliciclástico).

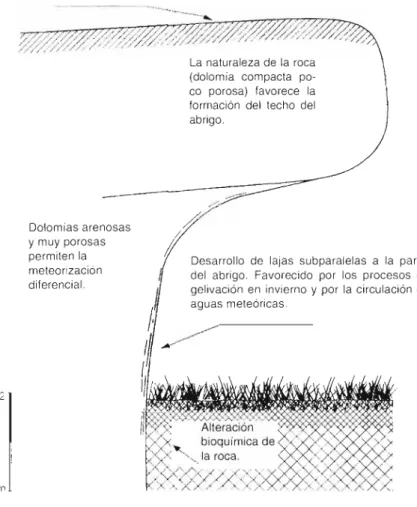

El carácter mixto de los tramos inferiores condiciona una menor cohesión interna de la roca, siendo. La naturaleza de la roca (dolomita compacta, poco porosa) favorece la formación del techo del refugio. La textura controlará la mayor o menor porosidad y permeabilidad de la roca y por tanto la facilidad con la que el agua penetra en ella y la modifica.
En general, el lecho calizo de Bicuerca, de naturaleza dolomítica en esta zona, es muy poroso y permeable. Sin embargo, cabe señalar que las porosidades máximas se encuentran precisamente en las partes baja y media de la unidad, donde el tamaño de grano de la roca es mayor.
Meteorización preferente de la parte inferior del abrigo
Cambios climáticos estacionales
Asociado a esta circulación se desarrollan procesos de microdisolución que hacen que las grietas iniciales se agranden. Cabe destacar que estas grietas posteriormente se pueden rellenar parcial o totalmente con cemento carbonatado. Son del tipo espeleotema y texturalmente muestran una alternancia micrométrica de láminas esparíticas y micríticas (estas últimas generalmente más finas) dispuestas paralelas a las paredes de la grieta.
Estos cementos se desarrollan en varias etapas (la alternancia de niveles puede responder a variaciones estacionales) y centrípetas (desde las paredes hasta el centro de la grieta).
Clima globalmente seco
Esta unidad se extiende prácticamente por la mitad oriental y sur de la provincia de Albacete, así como por la zona del Prebético y la Cordillera Ibérica, aunque sus características litológicas presentan ligeras variaciones de una zona a otra. La Muela del Cerro del Bosque se encuentra limitada en su frente oriental por importantes fallas, generando el desarrollo rectilíneo del talud. Así, en el Cerro del Bosque los refugios se configuran en tres unidades: Calizas de Bicuerca, Dolomitas de Alatoz y Dolomitas Chapadas de Villa de Ves.
En esta zona las condiciones ideales (tamaño de los abrigos, soporte de la pintura) se dan casi exclusivamente en las Calizas de la Bicuerca. La existencia de fisuras subparalelas al muro de los refugios, genera un solapamiento del mismo que facilita las labores de erosión. La litología de las losas es la misma que la de la roca, pues no se encontró formación de costras carbonatadas superficiales debido a la circulación de aguas meteóricas en ninguno de los abrigos estudiados.
El impacto subparalelo del muro parece ser el principal peligro para la conservación de las pinturas, ya que provoca que se desprendan, perdiendo gran parte de ellas. Este hecho es claramente visible en el refugio situado inmediatamente al oeste y a un nivel superior a la Cueva de la Vieja. El cambio bioquímico puede destruir la capa superficial de la pared, afectando las pinturas.
Ambos eventos están relacionados con la circulación de agua meteórica en la superficie del muro y, en el caso de las losas, hay que añadir un proceso de gelificación. «Estratigrafía y paleogeografía del Jurásico Superior y Cretácico Inferior de la provincia nororiental de Albacete». "Diferentes facies carbonatadas del Cretácico Inferior en el sector oriental de la provincia de Albacete.
"Terminal Jurassique et Crétácico inférieur dans la région centrale de la province de Valence et nord de la province d'Albacete". "Mégaséquence transgressive-régressive du Cénomanien supérieur dans la région sud du Chama ibérique (provinces de Valence et d'Albacete, Espagne)". "Les grandes étapes de l'évolution du Crétacé dans la zone sud-ouest du Chama ibérique (Espagne)", 9e Rencontres annuelles des sciences de la Terre, Paris.
ANEXO 1 FOTOGRAFIAS
Dolosparil,nesocristalino, similar al del fimo 6, pero en el que se observa una porosidad múldica de origen l,iocisico (esta porosidad fue posteriormente rellenada por un cemento dolosparlico de cristales de mayor tamaño y muy limpios). techo MI). LI I,EOtlU.6tO (fr ,'F51II tamaño, que está en el centro de la foto, es una sección 1e de la columna de un caballo. El desprendimiento de estas losas constituye uno de los procesos principales en la formación del refugio.
En la mitad superior de la foto se puede ver una fisura parcialmente rellena con cemento tipo espeleotema. Los cristales de dolomita parecen degradados y de tamaño reducido. ,soy,crocr,stal,no.
PANELES
