Introducción y objetivos

Cuencas continentales lacustres de edad Mioceno

SITUACIÓN GEOGRÁFICA Y GEOLÓGICA

ANTECEDENTES

CONTEXTO TECTÓNICO

  • Evolución tectónica del área de estudio e interpretación

Análisis estructural. Estudio de la fracturación en

MÉTODOS DE ANÁLISIS POBLACIONAL DE FALLAS

Con el Método de Inversión de Esfuerzo (Reches) también es posible separar subpoblaciones que se ajustan a diferentes tensores de tensión, aunque suele ser menos restrictivo y agrupa subpoblaciones más grandes que el Modelo Glip, por lo que se utilizará para distinguir diferentes tensores de tensión compatibles con el misma fase de deformación (derivada por el Modelo de Deslizamiento) De manera similar, las soluciones gráficas obtenidas con el método de inversión de esfuerzos se presentan en la figura 111.6. La subpoblación de fallas normales presenta una solución extensional triaxial muy cercana a la radial, que se puede observar tanto en la interferencia figura del método diédrico derecho y en la solución calculada con el método de inversión de tensiones (R = 0,03), con a al N65E (Fig. III.9C).

Fig. 111.3.  Pliegue de propagación dejaihi en cal¡,-as tableadas lacustres de la Cuenca de  El Ceno ¡o (Mioeeno superior)
Fig. 111.3. Pliegue de propagación dejaihi en cal¡,-as tableadas lacustres de la Cuenca de El Ceno ¡o (Mioeeno superior)

Análisis de la sismicidad

SISMICIDAD HISTÓRICA

  • Sismicidad histórica en el área de estudio

Todos los terremotos históricos mencionados se localizan en el sur del área de estudio, pero se extienden sobre una amplia franja de terreno. A pesar de la falta de datos, si se observa el mapa sismotectónico de la Península Ibérica de Rey Pastor (1956) (Fig. IV. 1), se puede observar cómo la zona de estudio se proyecta en una zona de intensidad isosemica IV a VIII ( magnitud 2,8 a 5,3), que crece de norte a sur. Fragmento del mapa sismotectónico de la Península Ibérica (Rey Pastor 1956) de las Cordilleras Bélicas donde se enmarca la zona de estudio.

Tabla IV 1. Relación de sismos históricos comprendidos en un área con 120 km de radio  desde el centro del embalse de El Cenajo, datos extraidos de Rodríguez de la  Torre (1995) (Mu = Murcia: V = Valencia: A = Alicante: AB = Albacete)
Tabla IV 1. Relación de sismos históricos comprendidos en un área con 120 km de radio desde el centro del embalse de El Cenajo, datos extraidos de Rodríguez de la Torre (1995) (Mu = Murcia: V = Valencia: A = Alicante: AB = Albacete)

SISMICIDAD INSTRUMENTAL

El Instituto Geográfico Nacional (1.G.N.) está a cargo del monitoreo sísmico y proporcionó datos instrumentales de sismicidad para este estudio. El análisis de un terremoto o de una serie de terremotos instrumentales se basa en cuatro parámetros (parámetros focales): ubicación (epicentral e hipocentral), magnitud, intensidad y orientación de la falla (mecanismos focales). Además, es fundamental conocer la distribución y exactitud o detectabilidad de la Red Sísmica Nacional operada por el I.G.N para conocer el límite mínimo de magnitud que puede detectar.

Por tanto, este va a ser un factor fundamental a la hora de elegir los terremotos a estudiar dentro de una zona en un periodo de tiempo determinado.

2. 1. Selección de los sismos

  • Relocalización hipocentral
  • Construcción de mecanismos focales
  • Análisis poblacional de los mecanismos focales
  • ANÁLISIS DE LA SISMICIDAD INSTRUMENTAL EN EL ÁREA

Para calcular los mecanismos focales es necesario conocer el acimut y el ángulo de incidencia, así como la polaridad de la llegada de la primera onda P. Método desarrollado por Giner (1996), que consiste en realizar un análisis poblacional ponderado de todas las posibles planos de falla para la totalidad de los mecanismos de foco establecidos para el conjunto. Se basa en que los sismos a analizar han tenido lugar en una zona donde el tensor de tensiones es homogéneo, lo que implica que la zona considerada tiene una tectónica homogénea.

Para establecer el campo de tensiones, estos autores analizan los planos de falla basándose en la ecuación de Bott (1959), al igual que la mayoría de los métodos de análisis poblacional de fallas. El método utiliza dos parámetros para determinar la calidad del sismo con base en la ubicación de las polaridades con relación a los planos nodales establecidos en la construcción del mecanismo focal: .. a) número de polaridades explicadas por los mecanismos focales establecidos, es decir. , causa de ajuste o puntuación. Los resultados que nos ofrece el programa son los datos del tensor de tensiones y los planos nodales para cada uno de los mecanismos que mejor se ajustan al tensor de tensiones calculado.

Los alineamientos más representativos son NW-SE, como lineamientos de las principales fisuras en la zona del campo. Proyectando todos los hipocentros en una sección N-S del área seleccionada para el estudio de sismicidad, se puede observar cómo los terremotos ganan profundidad de N a S, es decir, son más profundos en la Cordillera Bética (Fig. IV .2D). Con los eventos seleccionados para el cálculo de mecanismos focales, una vez filtrados los datos para sismos de magnitud mayor a 3, y con un número de polaridades mayor a 6 (Tabla IV.2) (solo se utilizaron dos sismos de magnitud 5). polaridades debido a su interés por estar dentro de la zona de campo), se construyeron los mecanismos de enfoque (Fig. IV.5).

La numeración que aparece en la primera columna (No. sis) del Cuadro IV.2 ha sido determinada en orden cronológico y servirá como número de identificación de cada mecanismo focal para facilitar el desplazamiento.

Fig. I12. Sismicidad instrumental del área estudiada. A) Localización epicentral de todos  los sismos inventariados por el I.G.N
Fig. I12. Sismicidad instrumental del área estudiada. A) Localización epicentral de todos los sismos inventariados por el I.G.N

3. 1. Aplicación del Método de Análisis Poblacional Ponderado

Discusión sobre los campos de esfuerzo actuales

Litoestratigrafía y cronoestratigrafía. Ambientes sedimentarios 103

CUENCA DE EL CENAJO

En esta cuenca la sucesión miocena está muy bien expuesta en todas sus expresiones, ya que el levantamiento diapírico de materiales del Triásico (en la facies de Keuper) muestra las secciones más basales en la superficie. Es particularmente visible cerca de la presa del embalse de El Cenajo (Figura V.3). Además de esta completa exposición de la secuencia vertical de sedimentos del Mioceno, fue posible observar, al menos en parte, las relaciones de facies laterales representadas por algunas secciones de la serie.

Su descripción ha sido realizada detalladamente por Calvo y Elízaga (1985), Elízaga y Calvo (1988) y Elízaga (1994), por lo que a continuación sólo presentaremos brevemente las principales características de la sucesión. Este intervalo dentro de la secuencia es correlativo al observado en la cuenca Camarillas-Las Minas y también presenta depósitos de azufre que fueron explotados hasta hace poco tiempo. Hacia la parte media de la sucesión, que recorre la unidad margoso-yesos anteriormente descrita (Fig. V.5), se instala un tramo de composición heterolítica, con niveles tabulares de areniscas, algunas capas de conglomerados, margas más o menos arcillosas. y elenco subordinado.

Esta reactivación de la dinámica de la cuenca del lago se ve corroborada por las características del tramo suprayacente, que consiste en una sucesión monótona, de hasta 90 m de espesor, formada por capas alternas de carbonatos, margas calcáreas y margas de diatomeas, estas últimas progresivamente más abundantes. hasta la parte superior de la pieza (agricultor de la empresa CEKESA). Estas características indican que el depósito inundado fue el resultado de la ruptura y resedimentación de sedimentos del lago previamente instalados. El nivel s/uinp, que contiene capas fuertemente plegadas y fracturadas, está cubierto en contacto neto por una sucesión monótona de ciclos carbonato-diatomita (Bellanca et al., 1989) en los que las capas calizas se vuelven progresivamente más abundantes, hasta alcanzar la sucesión un pico. con depósitos exclusivamente calcáreos.

La profundidad de los sedimentos desde la parte superior del nivel de deslizamiento hasta el final de la serie es de aproximadamente 105 m, dejando la sucesión cubierta de manera discordante por conglomerados de edad Plioceno.

Fig. ES. Columna general para la Cuenca de El Cenajo (tomada de Elízaga, 1994).
Fig. ES. Columna general para la Cuenca de El Cenajo (tomada de Elízaga, 1994).

CUENCA DE ELCHE DE LA SIERRA-COBATILLAS

Aparte de la abundante fauna y flora representada por diatomeas, esponjas esponjosas y gasterópodos, los depósitos mioceno de esta cuenca han arrojado abundantes restos de anfibios, reptiles, peces, plantas e incluso mamíferos (Calvo et al., 1978) en excelente estado de conservación. La fauna de mamíferos encontrada en algunos niveles permite la datación del Turoliano superior para la parte superior de la secuencia de afloramientos de la cuenca (Calvo et al., 1978). Los ciclos de espesor decamétrico reconocibles en las regiones centrales de la cuenca (explotación CELITE) pueden correlacionarse con las secuencias, también de carácter cíclico pero con un espesor más limitado (ciclos de 2,5 a 3 m), que se encuentran cerca del borde de la pelvis. Cuenca (tramo de Rambla del Buitre; Elízaga, 1994).

Las expresiones que componen cada uno de los ciclos en estas zonas más marginales también están compuestas por margas diatomeas y calizas laminares. Junto a esta relación lateral de facies, se observa un desarrollo vertical, tanto en la parte central como periférica de la cuenca, hacia facies progresivamente más calcáreas y con mayor contenido terrígeno, lo que caracteriza esta evolución del taponamiento de la cuenca con facies lacustres. poco profundo. Las relaciones de facies observadas en la cuenca de Elche de la Sierra-Cobatillas muestran así una evolución sedimentológica totalmente similar a la encontrada para la parte superior de la secuencia del Mioceno en el resto de cuencas incluidas en este estudio, demostrando una transición desde facies depositadas en condiciones anóxicas. condiciones en áreas de lagos abiertos de profundidad moderada (diez metros) a condiciones poco profundas bajo la influencia de sistemas aluviales.

Fig.  V7.  Columna general para la Cuenca de Elche de la Sierra-Cobarillas (tomada  Jiménez Sánchez, 1997)
Fig. V7. Columna general para la Cuenca de Elche de la Sierra-Cobarillas (tomada Jiménez Sánchez, 1997)

CUENCA DEHÍJAR

Dentro de la Cuenca Camarillas-Las Minas, los mejores ejemplos de inyecciones de arena en vetas se pueden observar en la zona de estudio, en la que se han distinguido varios afloramientos (Fig. VI.!). Diagrama de bloques del modelado de deslizamientos del afloramiento de la Estación Las Minas. En la parte baja de la cuenca Camarillas-Las Minas, en sus últimos niveles, se pueden observar inyecciones de arena en las vetas.

Estas estructuras de deformación aparecen en numerosos puntos de la cuenca Camarillas-Las Minas, de los que destacan dos afloramientos: Casa del Tesorico y Estación de Las Minas (ver figura VI.1). Estas estructuras se encuentran a lo largo de la sección inferior de la serie sedimentaria de la Cuenca Camarillas-Las Minas. Las estructuras tipo almohada ubicadas en el extremo norte de la cuenca Camarillas-Las Minas aparecen a unos 15 m de profundidad.

Diagrama de bloques que muestra las estructuras tipo almohada del afloramiento Casa del Tesorico. La apuesta se refiere al campo local en el extremo norte de la cuenca Camarillas-Los Minas. La orientación de estas estructuras es consecuencia de la influencia de las tensiones a las que estuvo expuesto el sedimento en el momento de la licuefacción (generada por un terremoto).

Fotografía con microscopio óptico que muestra el cambio de la estructura plana de las varvas lacustres.

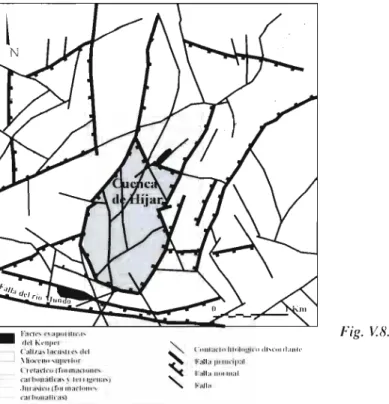

Fig. V8. Esquema geológico de  1(1 Cuenca de Hi/ar
Fig. V8. Esquema geológico de 1(1 Cuenca de Hi/ar

ETAPAS DE SEDIMENTACIÓN EN LA CUENCA DE

Descripción e interpretación de sismitas en los sistemas

SISMITAS DESARROLLADAS EN LOS SEDIMENTOS LACUSTRES

SISMITAS DESARROLLADAS EN MEDIOS LACUSTRES SOMEROS

2. 1. Inyecciones de arena en filón .................... 1 37

SISMITAS DESARROLLADAS EN MEDIOS LACUSTRES PROFUNDOS . 170

  • Alteración de la estructura planar de varvas lacustres. 184
  • Niveles de mezcla
  • Estructuras de licuefacción en intercalaciones de
  • Deslizamientos subacuáticos (slumps)

3.6. 1. Principales directrices de ejes de pliegues

Figure

Fig. 11.6.  Estado de esfuerzos Reciente e,, el sector estudiado dentro (lel contexto  hético-rifeño
Fig. 111.3.  Pliegue de propagación dejaihi en cal¡,-as tableadas lacustres de la Cuenca de  El Ceno ¡o (Mioeeno superior)
Fig. 111.4.  Es(•cIl7)e de falla normal en calizos lacustres cuaternarias, en la localidad de  ii,l,arra

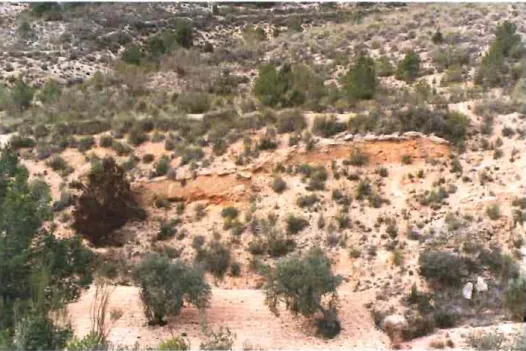

Fig. 111.5. Falla normal en materiales cuaternarios de la Rambla de! Mojón. Cuenca  de Hijar
