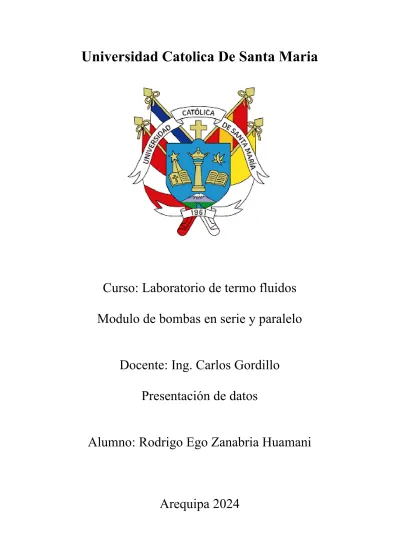

Universidad Catolica De Santa Maria
Curso: Laboratorio de termo fluidos Modulo de bombas en serie y paralelo
Docente: Ing. Carlos Gordillo Presentación de datos
Alumno: Rodrigo Ego Zanabria Huamani
Arequipa 2024
INDICE
1. Bomba 1 a 40 Hz ... 4
2. Bomba 1 a 50 Hz ... 5
3. Bomba 1 y 2 en conexión en serie ... 7
4. Bombas 1 y 2 en conexión en serie a 45 Hz ... 9
5. Bombas 1 y 2 en conexión en paralelo a 40 Hz ... 11
6. Bombas 1 y 2 en conexión en paralelo a 50 Hz ... 12
7. Conclusiones ... 14
INDICE DE IMÁGENES Imagen 1 Curva eficiencia de bomba a 40 Hz ... 5
Imagen 2 Eficiencia de bomba a 50 Hz ... 7
Imagen 3 Eficiencia de bomba 1 y 2 en serie a 40 Hz ... 8
Imagen 4 Eficiencia de bomba 1 y 2 en serie a 45 Hz ... 10
Imagen 5 Eficiencia de bomba 1 y 2 en paralelo a 40 Hz ... 12
Imagen 6 Eficiencia de bomba 1 y 2 en paralelo a 50 Hz ... 13
INDICE DE TABLAS
Tabla 1 Datos de bomba 1 a 40 Hz ... 4
Tabla 2 Calculo de altura de pérdidas de bomba 1 a 40 Hz ... 4
Tabla 3 Curva del sistema de bomba a 40 Hz ... 4
Tabla 4 Potencia hidraulica, electrica y eficiencia de bomba a 40 Hz ... 5
Tabla 5 Datos de bomba a 50 Hz ... 5
Tabla 6 Calculo de altura de la bomba de bomba a 50 Hz ... 6
Tabla 7 Curva del sistema de bomba a 50 Hz ... 6
Tabla 8 Potencia hidraulica, electrica y eficiencia de bomba a 50 Hz ... 6
Tabla 9 Datos de bomba 1 y 2 en serie a 40 Hz ... 7
Tabla 10 Calculo de altura de la bomba de bomba 1 y 2 en serie a 40 Hz ... 7
Tabla 11 Curva del sistema de bomba 1 y 2 en serie a 40 Hz ... 8
Tabla 12 Potencia hidraulica, electrica y eficiencia de bomba 1 y 2 en serie a 40 Hz ... 8
Tabla 13 Datos de bomba 1 y 2 en serie a 45 Hz ... 9
Tabla 14 Calculo de altura de bomba de bomba 1 y 2 en serie a 45 Hz ... 9
Tabla 15 Curva del sistema de bomba 1 y 2 en serie a 45 Hz ... 9
Tabla 16 Potencia hidraulica, electrica y eficiencia de bomba 1 y 2 en serie a 45 Hz ... 9
Tabla 17 Datos de bomba 1 y 2 en paralelo a 40 Hz ... 11
Tabla 18 Calculo de altura de la bomba de bomba 1 y 2 en paralelo a 40 Hz... 11
Tabla 19 Curva del sistema de bomba 1 y 2 en paralelo a 40 Hz ... 11
Tabla 20 Potencia hidraulica, electrica y eficiencia de bomba 1 y 2 en paralelo a 40 Hz ... 11
Tabla 21 Datos de bomba 1 y 2 en paralelo a 50 Hz ... 12
Tabla 22 Calculo de altura de la bomba de bomba 1 y 2 en paralelo a 50 Hz... 12
Tabla 23 Curva del sistema de bomba 1 y 2 en paralelo a 50 Hz ... 13
Tabla 24 Potencia hidraulica, electrica y eficiencia de bomba 1 y 2 en paralelo a 50 Hz ... 13
1. Bomba 1 a 40 Hz
Caudal Q (L/min) P descarga (bar) P control (bar) Intensidad de corriente (A)
50 0.6 0 2.9
45.6 0.6 0.2 2.7
40 0.65 0.4 2.5
36.2 0.8 0.45 2.4
30.2 0.8 0.6 2.2
Tabla 1 Datos de bomba 1 a 40 Hz
Caudal Q (L/min)
Altura de presión
(m) Altura de velocidad (m)
Altura de pérdidas
(m) Hb (m)
50 6.1200 0.1106 3.44 9.6746
45.6 6.1200 0.0920 2.49 8.7069
40 6.6300 0.0708 1.58 8.2780
36.2 8.1600 0.0580 1.11 9.3301
30.2 8.1600 0.0404 0.59 8.7902
Tabla 2 Calculo de altura de pérdidas de bomba 1 a 40 Hz
Caudal Q (litros/minuto)
P control (m)
HB - P control (m)
50 0.0006 9.6740
45.6 0.0004 8.7065
40 0.0003 8.2777
36.2 0.0004 9.3297
30.2 0.0002 8.7899
Tabla 3 Curva del sistema de bomba a 40 Hz
Caudal Q (m3/seg) Potencia hidráulica (KW) Potencia eléctrica (KW)
Eficiencia
%
0.000833 0.08 0.88 8.94
0.000760 0.06 0.82 7.88
0.000667 0.05 0.76 7.10
0.000603 0.06 0.73 7.54
0.000503 0.04 0.67 6.47
Tabla 4 Potencia hidraulica, electrica y eficiencia de bomba a 40 Hz
Imagen 1 Curva eficiencia de bomba a 40 Hz
2. Bomba 1 a 50 Hz
Caudal Q (L/min) P descarga (bar) P control (bar) Intensidad de corriente (A)
63 0.8 0 3.5
60 1 0.25 3.4
54 1.05 0.6 3.2
50 1.2 0.65 3.1
45 1.2 0.8 2.9
Tabla 5 Datos de bomba a 50 Hz 0.00
1.00 2.00 3.00 4.00 5.00 6.00 7.00 8.00 9.00 10.00
0 10 20 30 40 50 60
Eficiencia %
Caudal [LPM]
Eficiencia
Caudal Q (L/min) Altura de presión (m) Altura de velocidad (m) Altura de pérdidas (m) Hb (m)
63 8.16 0.176 7.73 16.069
60 10.2 0.159 6.52 16.878
54 10.71 0.129 4.51 15.348
50 12.24 0.111 3.44 15.795
45 12.24 0.090 2.38 14.711
Tabla 6 Calculo de altura de la bomba de bomba a 50 Hz
Caudal Q (L/min) P control (m) HB - P control (m)
63 0.00083 16.068
60 0.00078 16.878
54 0.00047 15.347
50 0.00057 15.794
45 0.00042 14.711
Tabla 7 Curva del sistema de bomba a 50 Hz
Caudal Q (m3/seg) Potencia hidráulica (KW) Potencia eléctrica (KW) Eficiencia %
0.001050 0.17 1.07 15.50
0.001000 0.17 1.04 15.96
0.000900 0.14 0.98 13.88
0.000833 0.13 0.95 13.65
0.000750 0.11 0.88 12.23
Tabla 8 Potencia hidraulica, electrica y eficiencia de bomba a 50 Hz
Imagen 2 Eficiencia de bomba a 50 Hz
3. Bomba 1 y 2 en conexión en serie
Caudal Q (L/min)
P descarga
(bar) P control (bar)
Intensidad de corriente1 (A)
Intensidad de corriente 2 (A)
66 1 0 3.4 3.4
60 1.1 0.4 3.1 3.1
55 1.2 0.6 3 3
50 1.3 0.8 2.9 2.9
45 1.4 1 2.6 2.6
Tabla 9 Datos de bomba 1 y 2 en serie a 40 Hz
Caudal Q (L/min) Altura de presión (m) Altura de velocidad (m) Altura de pérdidas (m) Hb (m)
66 10.2 0.193 9.10 19.493
60 11.22 0.159 6.52 17.898
55 12.24 0.134 4.81 17.182
50 13.26 0.111 3.44 16.815
45 14.28 0.090 2.38 16.751
Tabla 10 Calculo de altura de la bomba de bomba 1 y 2 en serie a 40 Hz 0.00
2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00
0 10 20 30 40 50 60 70
Eficiencia %
Caudal [LPM]
Eficiencia
Caudal Q (L/min) P control (m) HB - P control (m)
66 0.001043 19.492
60 0.000730 17.898
55 0.000626 17.181
50 0.000521 16.814
45 0.000417 16.751
Tabla 11 Curva del sistema de bomba 1 y 2 en serie a 40 Hz
Caudal Q (m3/seg) Potencia hidráulica (KW) Potencia eléctrica (KW) Eficiencia %
0.001100 0.21 1.04 20.27
0.001000 0.18 0.95 18.56
0.000917 0.15 0.91 16.88
0.000833 0.14 0.88 15.53
0.000750 0.12 0.79 15.53
Tabla 12 Potencia hidraulica, electrica y eficiencia de bomba 1 y 2 en serie a 40 Hz
Imagen 3 Eficiencia de bomba 1 y 2 en serie a 40 Hz 0.00
5.00 10.00 15.00 20.00 25.00
0 10 20 30 40 50 60 70
Eficiencia %
Caudal (l/min)
En serie 40Hz
4. Bombas 1 y 2 en conexión en serie a 45 Hz
Caudal Q (L/min)
P descarga (bar)
P control (bar)
Intensidad de corriente1 (A)
Intensidad de corriente2 (A)
72 1.1 0 3.8 3.8
67 1.3 0.6 3.5 3.5
60 1.5 1 3.2 3.2
55 1.8 1.2 3 3
50 1.9 1.4 2.9 2.9
Tabla 13 Datos de bomba 1 y 2 en serie a 45 Hz
Caudal Q (L/min) Altura de presión (m) Altura de velocidad (m) Altura de pérdidas (m) Hb (m)
72 11.22 0.229 12.34 23.790
67 13.26 0.199 9.59 23.051
60 15.3 0.159 6.52 21.978
55 18.36 0.134 4.81 23.302
50 19.38 0.111 3.44 22.935
Tabla 14 Calculo de altura de bomba de bomba 1 y 2 en serie a 45 Hz
Caudal Q (L/min) P control (m) HB - P control (m)
72 0.001147 23.788
67 0.000730 23.050
60 0.000521 21.978
55 0.000626 23.301
50 0.000521 22.934
Tabla 15 Curva del sistema de bomba 1 y 2 en serie a 45 Hz
Caudal Q (m3/seg) Potencia hidráulica (KW) Potencia eléctrica (KW) Eficiencia %
0.001200 0.28 1.16 24.15
0.001117 0.25 1.07 23.64
0.001000 0.22 0.98 22.08
0.000917 0.21 0.91 22.89
0.000833 0.19 0.88 21.19
Tabla 16 Potencia hidraulica, electrica y eficiencia de bomba 1 y 2 en serie a 45 Hz
Imagen 4 Eficiencia de bomba 1 y 2 en serie a 45 Hz 0.00
5.00 10.00 15.00 20.00 25.00
0 10 20 30 40 50 60 70
Eficiencia %
Caudal (l/min)
En serie 45Hz
5. Bombas 1 y 2 en conexión en paralelo a 40 Hz
Caudal Q (L/min)
P descarga (bar) bomba 1
P descarga (bar) bomba 2
P control (bar)
Intensidad de corriente1 (A)
Intensidad de corriente2 (A)
83 0.6 0.9 0 2.4 2.4
78 0.8 0.9 0.2 2.3 2.3
70 0.8 0.9 0.4 2.2 2.2
64 0.8 0.9 0.45 2.1 2.1
52 0.8 1 0.6 1.9 1.9
Tabla 17 Datos de bomba 1 y 2 en paralelo a 40 Hz
Caudal Q (L/min) Altura de presión (m) Altura de velocidad (m) Altura de pérdidas (m) Hb (m)
83 7.68 0.31 0.69 8.680
78 8.69 0.27 0.62 9.580
70 8.69 0.22 0.51 9.420
64 8.69 0.18 0.44 9.310
52 9.2 0.12 0.3 9.620
Tabla 18 Calculo de altura de la bomba de bomba 1 y 2 en paralelo a 40 Hz
Caudal Q (L/min) P control (m) HB - P control (m)
83 8.66 8.66
78 7.53 7.53
70 5.33 5.33
64 4.71 4.71
52 3.49 3.49
Tabla 19 Curva del sistema de bomba 1 y 2 en paralelo a 40 Hz
Caudal Q (m3/seg)
Potencia hidráulica (KW)
Potencia
eléctrica (KW) Eficiencia
0.001383 1.15 2.54 45.28
0.001300 1.19 2.42 49.17
0.001167 1.05 2.32 45.26
0.001067 0.95 2.21 42.99
0.000867 0.79 2.00 39.48
Tabla 20 Potencia hidraulica, electrica y eficiencia de bomba 1 y 2 en paralelo a 40 Hz
Imagen 5 Eficiencia de bomba 1 y 2 en paralelo a 40 Hz
6. Bombas 1 y 2 en conexión en paralelo a 50 Hz
Caudal Q (L/min)
P descarga (bar) bomba 1
P descarga
(bar) bomba 2 P control (bar)
Intensidad de corriente1 (A)
Intensidad de corriente2 (A)
114 1.2 1.5 0 2.9 2.9
105 1.2 1.5 0.4 2.7 2.7
94 1.2 1.5 0.6 2.5 2.5
85 1.4 1.6 0.8 2.4 2.4
80 1.4 1.6 1 2.3 2.3
Tabla 21 Datos de bomba 1 y 2 en paralelo a 50 Hz
Caudal Q (L/min) Altura de presión (m) Altura de velocidad (m) Altura de pérdidas (m) Hb (m)
114 12.24 0.575 1.19 14.005
105 12.24 0.488 1.04 13.768
94 12.24 0.391 0.85 13.481
85 14.28 0.320 0.72 15.320
80 14.28 0.283 0.64 15.203
Tabla 22 Calculo de altura de la bomba de bomba 1 y 2 en paralelo a 50 Hz -10.00
0.00 10.00 20.00 30.00 40.00 50.00 60.00
0 10 20 30 40 50 60 70 80 90
Eficiencia %
Caudal (l/min)
En paralelo 40Hz
Caudal Q (L/min) P control (m) HB - P control (m)
114 15.58 15.58
105 11.24 11.24
94 9.43 9.43
85 8.19 8.19
80 5.02 5.02
Tabla 23 Curva del sistema de bomba 1 y 2 en paralelo a 50 Hz
Caudal Q (litros/minuto)
Potencia hidráulica (KW)
Potencia eléctrica
(KW) Eficiencia
0.001900 2.84 3.05 93.11
0.001750 2.57 2.84 90.49
0.001567 2.38 2.63 90.49
0.001417 2.22 2.52 88.10
0.001333 1.95 2.42 80.58
Tabla 24 Potencia hidraulica, electrica y eficiencia de bomba 1 y 2 en paralelo a 50 Hz
Imagen 6 Eficiencia de bomba 1 y 2 en paralelo a 50 Hz -20.00
0.00 20.00 40.00 60.00 80.00 100.00
0 20 40 60 80 100 120
Eficiencia %
Caudal (l/min)
