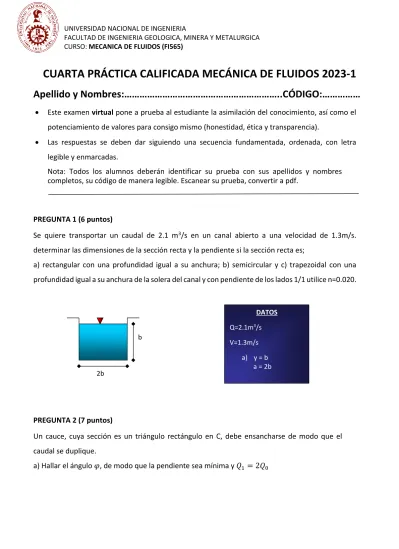

UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA GEOLOGICA, MINERA Y METALURGICA CURSO: MECANICA DE FLUIDOS (FI565)
CUARTA PRÁCTICA CALIFICADA MECÁNICA DE FLUIDOS 2023-1
Apellido y Nombres:………..CÓDIGO:………
• Este examen virtual pone a prueba al estudiante la asimilación del conocimiento, así como el potenciamiento de valores para consigo mismo (honestidad, ética y transparencia).
• Las respuestas se deben dar siguiendo una secuencia fundamentada, ordenada, con letra legible y enmarcadas.
Nota: Todos los alumnos deberán identificar su prueba con sus apellidos y nombres completos, su código de manera legible. Escanear su prueba, convertir a pdf.
PREGUNTA 1 (6 puntos)
Se quiere transportar un caudal de 2.1 m3/s en un canal abierto a una velocidad de 1.3m/s.
determinar las dimensiones de la sección recta y la pendiente si la sección recta es;
a) rectangular con una profundidad igual a su anchura; b) semicircular y c) trapezoidal con una profundidad igual a su anchura de la solera del canal y con pendiente de los lados 1/1 utilice n=0.020.
PREGUNTA 2 (7 puntos)
Un cauce, cuya sección es un triángulo rectángulo en C, debe ensancharse de modo que el caudal se duplique.
a) Hallar el ángulo 𝜑, de modo que la pendiente sea mínima y 𝑄1 = 2𝑄0 b
2b
DATOS
Q=2.1m3/s V=1.3m/s
a) y = b a = 2b
UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA GEOLOGICA, MINERA Y METALURGICA CURSO: MECANICA DE FLUIDOS (FI565)
PREGUNTA 3 (7 puntos)
Un canal (n = 0.014), de 850 m de longitud, sección trapecial, de 5 m de base superior, 1.4 m de base inferior y 1.2 m de profundidad, debe conducir un caudal, 𝑄 = 6.0 𝑚3/𝑠 de agua.
Calcular: a) La velocidad de flujo
