34;Dimensionamiento de equipos de perforación para aumentar la productividad de movimientos de tierras a granel- MINA JUSTA 2019." Dimensionamiento de equipos de perforación para aumentar la productividad de movimientos de tierras a granel- Proyecto Mina Justa 2019." El objetivo es determinar la cantidad de equipos de perforación necesarios para desarrollar exitosamente el proyecto minero Mina Justa – Marcobre.
Con el tamaño de 5 equipos de perforación, la productividad del proyecto Bulk Earthworks se incrementó de 3.588 m3 a 10.599 m3.
Descripción Del Problema
Enunciado Del Problema
- Problema General
- Problemas Específicos
Justificación
De igual forma la perforación es muy importante ya que determina el mayor impacto en la voladura y en consecuencia tendrá un impacto en la fragmentación del macizo rocoso, por esta razón también se analizará la eficiencia de la perforación. Además, la investigación es uno de los pilares más importantes que se encuentran dentro de la misión de la Escuela Académica Profesional de Ingeniería de Minas de la UNAMBA, con el objetivo de que los profesionales que surjan sean competitivos en el campo laboral, por lo que este pequeño aporte es en beneficio de los nuevos generación que se está formando y en beneficio de la universidad.
Objetivos de la investigación
- Objetivo general
- Objetivos específicos
Hipótesis de la investigación
- Hipótesis general
- Hipótesis específicas
Estudio de Disponibilidad Mecánica de Equipos de Perforación Afecta la Productividad del Proyecto de Movimiento de Tierras a Granel - Mina Justa 2019.

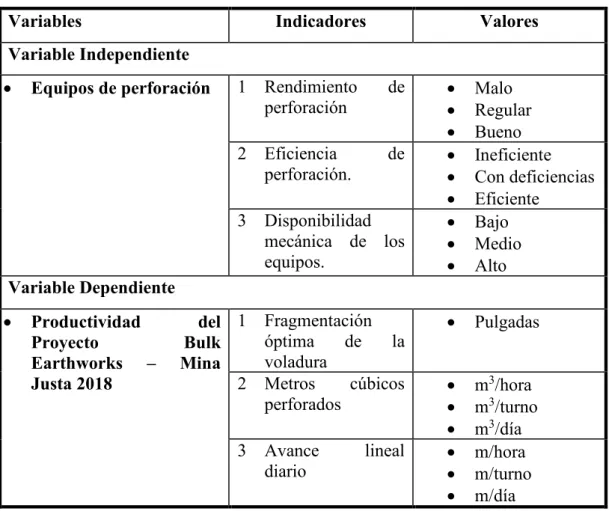

Operacionalización de variables
- Definición conceptual
- Definicional operacional
- Variable independiente
- Variable dependiente
La productividad es un concepto que se utiliza en muchos sectores, pero en cada uno de ellos tienen un mismo principio, que es la relación entre resultados y tiempo, así como el recurso utilizado para alcanzarlos. Asimismo, la productividad en cualquier tipo de actividad como minería, proyectos de construcción de minas, obras viales, etc. Como afirma Méndez (2001), esto equivale a bajar el nivel de abstracción de las variables y así hacer referencia empírica a las mismas; Implica descomponer la variable en indicadores mediante un proceso de deducción lógica.
Por lo tanto, las variables desarrolladas en este proyecto denominado Dimensionamiento de Equipos de Perforación para Incrementar la Productividad del Proyecto de Movimiento de Tierras Granel serán analizadas y operacionalizadas de acuerdo a la base de datos disponible estudio en cada indicador y cada medida, obteniendo los valores de contribuiría a un estudio favorable. resultado.
Antecedentes de la investigación
- A nivel Internacional
- A nivel Nacional
- A nivel Regional
También se buscó predecir el comportamiento del sistema de carga y transporte de materiales y analizar la utilización de los equipos para determinar objetivamente el tamaño de la flota que cumpla con los requerimientos de producción de la planta. Por otro lado, según los resultados obtenidos en la Tabla 5, la meta se puede lograr con cuatro camiones: dos para la producción de la fábrica de Fillercal y dos para Ouro Branco. Finalmente, la producción horaria estimada para el tamaño analítico de la planta de Fillercal es de 330,62 t/h, y para la planta de Ouro Branco, de 216,58 t/h.
El objetivo es medir, comparar y analizar el número ideal de camiones y la correcta relación con las palas para el periodo de producción de la mina a cielo abierto, evitando tiempos de ciclo y distancias como variables.
Marco teórico
- Generalidades de zona de estudio
- Localización geográfica y política
- Aspectos Geológicos
- Características del Proyecto de Mina Justa
- Características del Proyecto del Bulk Earthworks
- Tiempo de ejecución del proyecto
- Tipo de roca
- División de actividades
- Perforación de rocas
- Equipos Rock Driles
- Perforadora DX 700
- Perforadora Furukawa 1200
- Productividad
- Control de Productividad de Perforación
- Indicadores de Productividad Operacional (Kpi´s)
- Indicadores de Productividad de Mantenimiento
- Distribución de Horas de Perforadora
Excepto en la parte superior de la meseta, donde hay presencia de musgos, líquenes y aerófitos, llamados. Una zona mineral de transición ubicada detrás de la zona oxidada, enriquecida con diversos materiales lixiviados de esta zona. La zona pertenece a la denominada sierra costera, que está formada por un gran batolito antiguo de granodiarita.
Disponibilidad física (%): Indicador que nos da el porcentaje de horas disponibles en las que el operador de perforación puede realizar la producción con relación a las horas programadas. Disponibilidad de Uso o Utilización (%): Indicador que nos da el porcentaje de horas utilizadas u horas brutas, con el motor encendido de funcionamiento, en relación a las horas disponibles para la máquina perforadora. Eficiencia (%): Indicador que nos da el porcentaje de horas netas de producción con relación a las horas utilizadas u horas brutas, con el motor de perforación encendido.
Marco conceptual
Horas de inactividad o motor apagado: Horas acumuladas de inactividad con el motor apagado, por falta de recursos, cortes de electricidad, almuerzo, paradas de seguridad, descanso nocturno, etc. F. Horas brutas con motor encendido: Horas acumuladas de motor encendido en operación, por transferencias entre proyectos, transferencias por voladuras, perforaciones, cambio de barrenos, etc. han visto Horas improductivas con motor en marcha: Horas del horómetro que no incluyen actividades de producción como traslados, cambios de huecos, retrasos, etc. Es un equipo de perforación sobre orugas, más comúnmente utilizado en minería a cielo abierto y en ocasiones para trabajos específicos en minería subterránea, es un equipo autopropulsado e hidráulico con cabina ergonómica de alta visibilidad, con sistema de cambiador de varillas, y cuenta con plataforma articulada. Brazo donde se ubica la columna de acero de perforación, que se utiliza para realizar agujeros verticales e inclinados en la roca.
Perforación por impacto, rotación e impacto utilizando energía neumática o hidráulica impulsando un pistón en un cilindro (partes esenciales del taladro de impacto). Se utiliza en minería superficial y subterránea mediante equipos manuales como Jackleg, Top Hammer o Jack Hammer; y equipos mecanizados como Jumbo, Simbas y perforadoras de roca. Los impactos provocados por las carreras del pistón crean ondas de choque que se transmiten al taladro a través del acoplamiento. e) Rotación.
Movimiento en el que se gira la broca para que los impactos sobre la roca se produzcan en diferentes posiciones. f) Martillo superior (martillo en cabeza). Es un sistema donde el impacto y rotación se realiza fuera del taladro, es decir en el brazo articulado del taladro, mediante un martillo que transfiere la energía del impacto a un adaptador de eje, esta nuevamente se transfiere a la varilla de perforación. y finalmente la energía alcanza el punto de perforación. g) Tiro. La productividad es un indicador que refleja qué tan bien se utilizan los recursos de una economía en la producción de bienes y servicios.
La carga forma parte de la etapa de minado en la minería subterránea y a cielo abierto, y tiene como finalidad retirar del frente el material volado y depositarlo en maquinaria de transporte. La planificación minera es un programa de producción mensual, para lo cual se utilizan diferentes planes para visualizar las actividades, los cuales determinan la prioridad de los proyectos a realizar y controlar la producción del material volado, así como el programa de actividades en los frentes de perforación. con el objetivo de alcanzar las metas programadas.
Nivel de Investigación
Tipo de Investigación
Diseño de Investigación
Población y Muestra
- Población
- Muestra
Procesamiento de datos
- Situación actual
- Fuerza laboral
- Descripción de la operación
- Desbroce
- Perforación
- Voladura
- Carguío y acarreo
- Rendimientos de perforación y productividad
- Cuadro de rendimiento de la Rock Drill DX 700
- Cuadro de rendimientos de la Rock Drill Furukawa 1200
- Rendimiento de los dos equipos
- Rendimiento de perforación (Metro lineal perforado/Hora)
- Análisis de tiempos
- Análisis de tiempos para la Rock Drill FRD Furukawa 1200
- Estadística de los indicadores por proceso

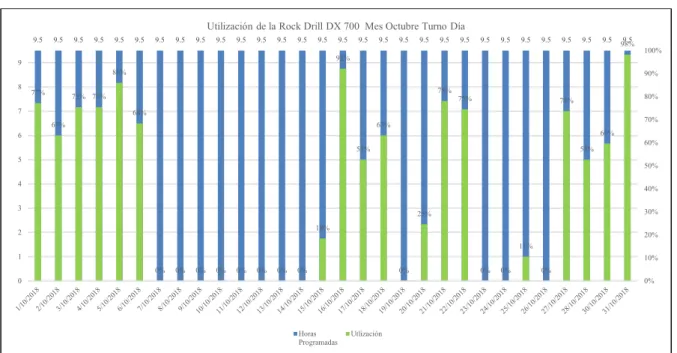

- Utilización de la Rock Drill DX 700
- Utilización de la Rock Drill Furukawa FRD 1200
- Estadística de eficiencia de perforación
- Eficiencia de la Rock Drill Sandvick DX 700
- Eficiencia de la Rock Dril Furukawa 1200
- Mantenimiento de equipos
- Indicadores de gestión de mantenimiento
Técnica e instrumentos
Análisis estadístico
Análisis de los resultados
- Cálculo de parámetros de perforación
- Análisis de costos en función a la base de datos
- Análisis de costos para la Rock Drill DX 700
- Análisis de costos para la Rock Drill Furukawa 1200
- Análisis de costos para la Rock Drill JUNJIN SD-1300E como alternativa 108
- Control de pisos en frentes de trabajo
Para nuestro análisis tomaremos los siguientes valores para la carga = 2.0 m y espaciamiento = 2.2 m, actualmente trabajamos con esta malla de perforación, la cual surgió de varias pruebas de campo, de igual manera los resultados en las voladuras fueron favorables, por lo que se eligió como alternativa al diseño de malla. EQUIPOS DE TRABAJO COMBUSTIBLE ACCESORIOS DE PERFORACIÓN COSTOS DIRECTOS DISTRIBUCIÓN DE LOS COSTOS DE PERFORACIÓN CON EL EQUIPO. NOTA: Todos los precios no incluyen IVA. Tabla 39 — Análisis de precio unitario del taladro de roca Furukawa 1200 Análisis de precio unitario.
De acuerdo a la tabla de análisis de costos se puede concluir que para perforar 1 m3 de roca con el Perforador Furukawa FRD 1200 se necesita invertir 1.3854 USD, 5.31 soles. De acuerdo a la tabla de análisis de costos se puede concluir que para la perforación de 1 m3 de roca con el Perforador de Roca JUNJIN 1300 es necesario invertir 1.13 USD, en 4.34 soles. Según el análisis realizado a cada uno de los dispositivos, uno de los factores más importantes es el rendimiento del dispositivo, también la eficiencia y la correcta elección de los parámetros de perforación como carga y espacio.
Uno de los factores que influye es el estado del equipo de perforación, ya que con un acondicionamiento adecuado el desempeño del equipo se refleja en una disminución de los tiempos de traslado y posicionamiento de cada perforadora, reduciendo los tiempos improductivos.
Contrastación hipótesis
- Dimensionamiento de equipos de perforación
Discusión de resultados
Conclusiones
A un costo global de 6,05 US$/m3 que logra cubrir la producción diaria de 10.599 m3, actualmente se cuenta con 2 equipos de perforación de roca, el equipo DX 700 con una producción de 1973 m3, el cual logró aumentar la producción diaria a 2060 m3. . , que aumenta un 2,9%, lo que reduce el precio unitario en 0,035 US$/m3, reduce los tiempos de espera y los tiempos improductivos y por tanto aumenta la utilización, de la misma manera que el equipo Furukawa 1200 logró aumentar su producción en un 1,5%, es decir. de 1615 m3 a 1639 m3 diarios, reduciendo el precio en 0,021 US$/m3. La eficiencia de perforación y la productividad del proyecto Bulk Earthworks tienen una estrecha relación; de acuerdo a la base de datos que maneja y alimenta el área de perforación y voladura, se determina que la eficiencia del perforador de roca DX 700 es del 66% y para el perforador de roca Furukawa FRD 1200 con una eficiencia del 63%, se concluye que el 9, Las 5 horas programadas para llamada no se cumplen debido a tiempos improductivos como standby y retrasos operativos. El mantenimiento de los equipos de perforación de roca es una variable que se debe tener en cuenta al realizar una proyección, según el estudio de disponibilidad mecánica de los equipos con los que contamos actualmente se obtuvieron los siguientes valores: el equipo DX 700 cuenta con un disponibilidad del 90% y el perforador de roca Furukawa FRD 1200 tiene una disponibilidad mecánica del 84%, esto incide directamente en la producción diaria de cada equipo.
Recomendaciones
GRAN PLANO DE EQUIPOS DE PERFORACIÓN PARA AUMENTAR LA PRODUCTIVIDAD EN EL PROYECTO DE GRAN ESCALA – MINA JUSTA 2018.” Cómo afecta el tamaño de los equipos de perforación en la productividad del Proyecto Movimiento de Tierras a Granel - Mina Justa 2019. Cómo afectará el estudio de la disponibilidad mecánica de los equipos de perforación a la productividad del Proyecto Movimiento de Tierras a Granel - Mina Justa 2019.
Conozca cómo la capacidad de los equipos de perforación afecta la productividad del proyecto Movimientos de Tierras a Granel - Mina Justa 2019. Realizar un análisis de la disponibilidad mecánica de los equipos de perforación para incrementar la productividad del proyecto Movimientos de Tierras a Granel - Mina Justa 2019. Estudio sobre la mecánica La disponibilidad del equipo de perforación afectará la productividad del proyecto Bulk Earthworks – Mina Justa 2019.
LAS CURVAS DEL CONTORNO DE LA SUPERFICIE REPRESENTAN EL LADO SUPERIOR DE LA CAPA DE RAÍCES PARA LAS ENTRADAS Y EL LADO SUPERIOR DE LAS ANDÉNES. CURVAS DE NIVEL DE SUPERFICIE DE LAS ESTRUCTURAS PROPUESTAS CURVAS DE NIVEL DE SUPERFICIE 755. LAS CURVAS DE NIVEL DE SUPERFICIE REPRESENTAN LA PARTE SUPERIOR DE LAS PLATAFORMAS Y EL NIVEL SUBTERRÁNEO DE LOS ACCESOS A LAS CINTAS TRANSPORTADORAS.
CURVAS DEL NIVEL DE LA SUPERFICIE DE LAS ESTRUCTURAS PROPUESTAS CURVAS DEL NIVEL DE LA SUPERFICIE 835. LAS CURVAS DEL NIVEL DE LA SUPERFICIE REPRESENTAN EL LADO SUPERIOR DE LA CAPA DE RAÍCES PARA EL ACCESO.
