Estudio geomecánico para aplicación de soporte de hormigón proyectado húmedo en la mina Coturcán - empresa minera Lincuna S.A.,. Diseñado para aumentar la productividad y estándares de seguridad aceptables en la fase de soporte del ciclo minero brindando soporte basado en la calidad del macizo rocoso.
Identificación y determinación del problema
El soporte húmedo con Shotcrete es uno de los más eficientes en cualquier proceso de soporte ya que es adecuado en diferentes excavaciones. Por lo anterior, la minera requiere que se actualice el estudio geomecánico de la mina Coturcán, el cual permitirá el soporte húmedo con Shotcrete, para ello el área de geomecánica ha llevado a cabo un programa de investigación “geológico-geomecánico” con el objetivo de evaluar características de los macizos rocosos que involucran el área de interés, a través de mapeo geológico-geomecánico en minas de superficie e internas, pruebas de campo (estimación de la resistencia a la compresión simple, estimación del coeficiente de rugosidad de las juntas, estimación de la resistencia a la compresión simple en la pared de las discontinuidades) y la realización de ensayos de laboratorio, con el fin de controlar la estabilidad mediante la aplicación de Soporte de Shotcrete húmedo.
Delimitación de la Investigación
Delimitación espacial

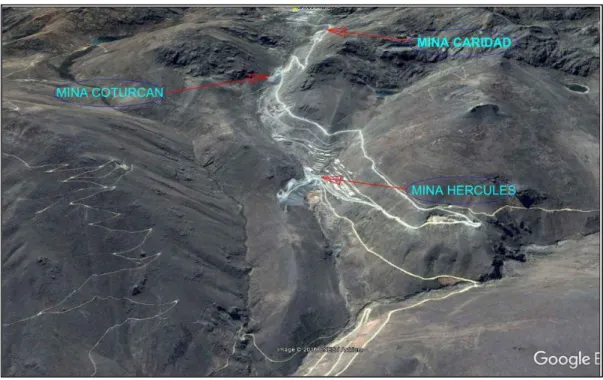

Finalmente, desde Recuay por la vía Recuay-Aija se inicia un recorrido de unos 26 kilómetros hasta el distrito de Mina Hércules, donde se ubican las principales instalaciones mineras.
Delimitación temporal
Formulación del Problema
Problema General
Problemas Específicos
Formulación de Objetivos
Objetivo General
Objetivos Específicos
Justificación de la investigación
Limitaciones de la Investigación
Importancia y Alcance de la Investigación
Antecedentes de estudio
Mejora del rendimiento del hormigón armado húmedo, calidad, durabilidad y resistencia del hormigón aglomerado mediante la aplicación de una dosis ideal de insumos de fundición en el proceso de preparación y diseño de la mezcla. Es importante respetar los estándares dimensionales de los tajos para garantizar condiciones adecuadas de estabilidad tanto en el soporte húmedo del hierro como en los procesos mineros.
Bases Teóricas - Científicas
- Método por vía húmeda
- Geología regional
- Geología estructural
- Geología local
- Geología Económica
Esta tesis presenta el modelo del sistema de soporte técnico utilizado en la construcción del túnel, un manual en el que se menciona la descripción de todos los procedimientos documentados e interacciones de procesos definidos para el sistema de soporte. Hoy en día, esta técnica también se utiliza en la construcción de nuevos edificios (en lugar del método de construcción original) y para la reparación de plataformas de perforación en el Mar del Norte. Se ha demostrado que el Grupo Kalipui se extiende desde el "Eoceno al Mioceno" y que dentro de él se desarrollaron pliegues y superficies erosionadas de los estratos subyacentes.
Centro volcánico de Hércules. - Está situado en el monte Tarugo, bordeado por los cañones de Carán y Hércules. Una columna estratigráfica conceptual en el contexto local está representada por las siguientes unidades litológicas. El primer sistema está relacionado con la presencia de fuertes conexiones verticales en dirección “E-NE” en toda el área de estudio.
Las vetas de la mina se superponen a la Dacita Hércules, en el contacto del Volcánico Hércules y el Pórfido de Tarugo.
Definición de términos básicos
Son depósitos mineralizados donde los granos minerales se encuentran dispersos dentro del macizo rocoso. Parte de la industria que se ocupa de la exploración, extracción, beneficio y venta de minerales y rocas económicamente rentables. Es la rama de la geología que estudia la composición y estructura de las rocas, como su granulometría, propiedades físico-químicas, estructura metamórfica, etc.
Cuanto menor es la persistencia, más estable es el macizo rocoso, y cuanto mayor es el macizo rocoso, más inestable. Es la relación entre la cantidad de bienes y servicios producidos y la cantidad de recursos utilizados. Cuanto menor es la rugosidad de la fractura, más débil es la capacidad del macizo rocoso, y cuanto mayor es la rugosidad, más fuerte es la capacidad del macizo rocoso.
Es la orientación de vetas, formaciones o mantos inclinados con relación al norte magnético, medida en un plano horizontal.
Formulación de Hipótesis
Hipótesis General
Hipótesis Específicos
Identificación de las Variables
Variable Independiente
Variable Dependiente
Definición Operacional de Variables e Indicadores
- Nivel de la Investigación
- Métodos de la Investigación
- Diseño de la Investigación
- Población y Muestras
- Población
- Muestra
- Técnicas e Instrumentos de Recolección de Datos
- Técnicas
- Instrumentos
- Técnicas de Procesamiento y Análisis de Datos
- Tratamiento estadistico
- Orientación ética filosófica y epistémica
La evaluación geomecánica en todos los trabajos de la mina Coturcán representa la población del trabajo de investigación. Se recopila información histórica sobre la minería y el costo del método de corte y relleno ascendente. Se realizan observaciones directas en el ciclo de explotación de las vetas mediante el método de corte y relleno ascendente y la aplicación de perforaciones largas.
Se utilizan textos e información electrónica para comprender mejor el proceso y los costos de los métodos de explotación. Es importante aclarar que el modelo geomecánico considerado para el análisis de la estabilidad varía dependiendo de las secciones geomecánicas y las áreas de utilización, en este contexto solo se utilizó el modelamiento numérico en las secciones representativas. En la realización de este trabajo de investigación, se desarrolló dentro de los principios de la ética profesional, el trabajo es autodedicado teniendo en cuenta los valores y principios de la realización de la investigación.
Oportunidad para resaltar que el relevamiento realizado en Mina Coturcan por parte de la empresa minera.
Investigaciones básicas
Determinar la distribución espacial de sistemas de discontinuidades estructurales (fallas y contactos) en cada uno de los dominios estructurales. Organizar el macizo rocoso utilizando formatos de registro geológico mecánico según los estándares propuestos por la I.S.R.M (Sociedad Internacional de Mecánica de Rocas) utilizando el pensamiento de programación geomecánica RMR 89 de Bieniawski. Zonificar el macizo rocoso en áreas de interés, estableciendo dominios geomecánicos con base en datos obtenidos de campo Investigaciones e investigaciones de laboratorio.
Elaborar un modelo geomecánico conceptual en planos de planta y secciones a lo largo de la dirección de la estructura mineralizada. Estimar los parámetros de resistividad en los diversos dominios geomecánicos que conforman el modelo geomecánico de la mina. Análisis de la estabilidad de unidades de explotación mediante métodos de elementos finitos.
Investigación Geomecánica
40. resistencia a compresión simple en la pared de las discontinuidades) y realizar muestreos para ensayos mecánicos de rocas en el Laboratorio. El programa de investigaciones de campo "geológico-geomecánico", que se considera parte esencial del propósito de la investigación, ha estado orientado a la evaluación del macizo rocoso mediante mapeo geológico-geomecánico en afloramientos rocosos en la superficie y en el interior del Pruebas de mina y de campo en las áreas de interés (estructuras mineralizadas y su entorno físico) en la mina Coturcan dentro de las áreas de interés. Esta evaluación se ha realizado en la “Quebrada Hércules y sectores adyacentes”, donde se ubican los afloramientos de las estructuras.
Para determinar las características de la distribución espacial de las discontinuidades estructurales (contactos) durante el mapeo geomecánico, se realizaron registros de "tipo de discontinuidad, orientación (d-dip//dip) discontinuidad". La Tabla 2 muestra los resultados de la distribución espacial promedio de los principales sistemas de juntas presentes en cada "dominio litoestructural" (caja de techo, estructura mineralizada y caja de piso) de las áreas de interés. 34; muy rugoso, rugoso, ligeramente rugoso, liso, especialmente hacia el contacto entre el piso y el techo”; en todo lo que existe en el material entre las paredes de discontinuidades (rellenos), estas se rellenan con material blando (carbonatos, óxidos y material de brecha) y como rellenos duros (cuarzo, sulfuros primarios); las superficies muestran discontinuidad.
Estructuralmente se clasifica como un material frágil (RQD: 50-75) y en sectores muy específicos, especialmente hacia el contacto de falla a tierra, se presenta muy frágil (RQD: 35-50); Representa una resistencia a la compresión simple que varía entre Mpa", en el contacto caja-suelo, la resistencia es "< 20 Mpa". Las características de las discontinuidades estructurales, en promedio, representan un espaciamiento que varía entre metros y 0,2-0,06 m, hacia las fallas de piso en forma de caja de contactos representan espaciamientos < 0.06 metros); muestra persistencia variable entre ">20 metros, 20-10 metros.
Presentación, análisis e interpretación de resultados
- Evaluación del Sostenimiento
La investigación geomecánica desarrollada en el Capítulo IV muestra que el macizo rocoso en las áreas de interés (estructuras mineralizadas y su entorno físico) se caracteriza por la presencia de diferentes dominios geomecánicos, donde terminan las dimensiones de las excavaciones. En términos generales, esto supone una reducción significativa de los parámetros de resistencia (módulos elásticos, cohesión y fricción) del macizo rocoso. Estas curvas estimadas para evaluar la reducción de la calidad geomecánica "RMR" del macizo rocoso permiten estimar el nivel de daño (CB) en base a la velocidad pico de las partículas del explosivo utilizado para fracturar la roca cuyo valor RMR inicial se verá reducido por la daño.
Para fines educativos, en esta sección, la evaluación del “tiempo máximo de apertura y tiempo de autosostenimiento” se realiza con base en el valor de un RMR89 sin detonar; Cabe señalar que este es sólo un método y debe ser utilizado por el personal técnico de la empresa. Con base en el análisis estereoscópico de discontinuidades estructurales (fracturas y uniones) en el macizo rocoso y la evaluación conceptual de modos de falla (Sección 5.8), se puede predecir la ocurrencia de áreas potencialmente inestables desde el punto de vista del control estructural. Para los efectos de este estudio fue necesario determinar qué tipo de soporte utilizar (soporte de piedra o refuerzo) dependiendo del carácter "temporal o permanente" de la excavación.
Finalmente, de la tabla 30 es necesario precisar que “Aberturas máximas y tiempo de autoportante” estimado en base al contador.
Prueba de Hipótesis
Discusión de Resultados
- Consideraciones Técnicas para la Aplicación del Sostenimiento
El shotcrete se instalará en toda la geometría de las excavaciones según las especificaciones establecidas en el cuaderno de geomecánica de la mina (Galerías, Subniveles, Taludes, Intersecciones y Taludes). Se recomienda establecer un ciclo de minado adecuado para soporte húmedo de Shotcrete, para agilizar las operaciones y así incrementar la producción de la mina Coturcán. TÍTULO: “Evaluación geomecánica para optimizar el soporte húmedo con hormigón proyectado de la mina Coturcan - Compañía Minera Lincuna S.A.”.
Es posible realizar la evaluación geomecánica para optimizar el soporte de hormigón proyectado húmedo de la mina Coturcan en Cía. La realización de la evaluación geomecánica determinará la zonificación y el soporte del hormigón proyectado húmedo en la mina Coturcán. Aplicando soporte húmedo con Shotcrete se puede controlar la estabilidad de la obra en la mina Coturcan de la Cía.
Realizar la evaluación geomecánica para optimizar el soporte con shotcrete húmedo de la mina Coturcan en Cía. Aplicar soporte húmedo con Shotcrete para permitir el control de la estabilidad de la obra en la mina Coturcan de la Cía. El soporte húmedo con Shotcrete permitirá controlar la estabilidad de la obra en la mina Coturcan de la Cía.
