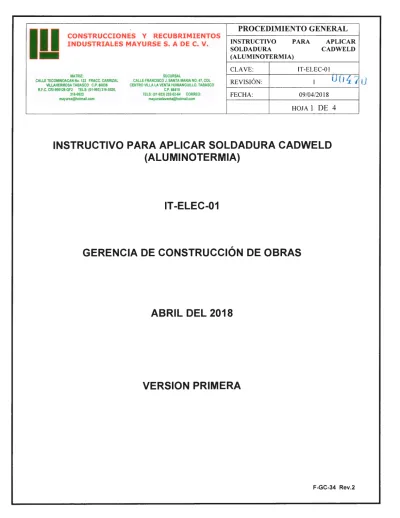

INSTRUCTIVO PARA APLICAR SOLDADURA CADWELD {ALUMINOTERMIA)
IT-ELEC-01
GERENCIA DE CONSTRUCCIÓN DE OBRAS
ABRIL DEL 2018
VERSION PRIMERA
F-GC-34 Rev.2
IU
PROCEDIMIENTO GENERALCONSTRUCCIONES y RECUBRIMIENTOS
INDUSTRIALES MAYURSE S. A DE C. V. INSTRUCTIVO PARA APLICAR
SOLDADURA CADWELD
(ALUMINOTERMIA)
CLAVE: IT-ELEC-01 n r ,
MATRIZ: SUCURSAL
Ull-';t
CALLE TECOMINOACAN No. 122 FRACC. V1LLAHERMOSA TABASCO C.P. 86038 CARRIZAL CENTRO VILLA LA VENTA HUIMANGUILLO, TABASCO CALLE FRANCISCO J. SANTA MARIA NO. 47, COL REVISIÓN: 1
R.F.e. CRI·990126.QF2 TELS: (01·993) 316·5526, C.P. 86410
316-0923 TELS: (01·923) 232-02~4 CORREO: FECHA: 09/04/2018
[email protected] mayurselaventa@hotmail.com
HOJA2 DE 4
HOJA DE AUTORIZACION
lnd. Mayurse S.A. De C. V.
Gerente De O eraciones
Construcciones Y Recubrimientos lnd. Mayurse S.A. De C. V.
F-GC-34 Rev.2
PROCEDIMIENTO GENERAL CONSTRUCCIONES Y RECUBRIMIENTOS
INDUSTRIALES MAYURSE S. A DE C. V. INSTRUCTIVO PARA APLICAR
SOLDADURA CADWELD
(ALUMINOTERMlA)
MATRIZ:
CALLE TECOMINOACAN No. 122 FRACC. CARRIZAL VILLAHERMOSA TABASCO C.P. 86038 R.F.C. CRI·990126·QF2 TELS: (01·993) 316·5526,
316·0923 mayun;[email protected]
SUCURSAL
CALLE FRANCISCO J. SANTA MARIA NO. 47, COL CENTRO VILLA LA VENTA HUIMANGUILLO, TABASCO
C.P. 86410 TELS: (01·923) 232·02·64 CORREO:
mayurselaventa@hotmail.com
CLAVE: IT-ELEC-01 REVISIÓN:
FECHA: 09/04/2018 HOJA 3 DE 4
l. Usar gafas de seguridad y guantes protectores siempre que trabaje con la soldadura Cadweld.
2. Revisar los materiales y el equipo apropiado para el tipo de conexión a realizar a) Molde del gráfico.
b) Pinza (manija) para sujetar el molde e) Soldadura Cadweld
d) Cepillo de cerda natural para la limpieza del molde e) Cepillo de alambre para limpieza de los conductores f) Lima plana
g) Encendedor (chispero) tipo pistola h) Antorcha de propano
3. Retirar al personal cercano del área y ajeno a la aplicación de la soldadura
4. Verificar que el molde no este roto, lo cual podría causar la salida del metal fundido durante la reacción.
5. Revisar el tipo y modelo de molde para asegurarse de que corresponde al uso indicado de acuerdo al calibre del conductor y al tamaño de la carga de la soldadura Cadweld a aplicar.
6. El molde no se debe adaptar o modificar.
7. Cierre el molde y comprueba que hay un sello correcto.
8. Si el molde no sella correctamente, haga los ajustes para apretar/aflojar la abrazadera de la mamJa.
9. Si se detecta humedad en el grafito se procederá a secar con una antorcha de propano el interior del molde aproximadamente a 250 grados Fahrenheit, 120 grados de Celsius.
10. Verificar que los conductores estén limpios y secos.
11. Se utilizara el cepillo de alambre para preparar los conductores Raspando la superficie externa
para retirar la suciedad y oxidación.
12. Una vez que el conductor se coloca correctamente dentro del molde (Cámara de Soldadura), se sujeta a la superficie metálica de la tubería.
13. Abrir la tapa sobre el crisol del molde.
14. Insertar el lado cóncavo del disco de acero en posición hacia arriba dentro del molde.
15. Verificar que el disco de acero este asentado correctamente 16. Colocar el material de soldadura correctamente dentro el molde
17. Colocar el resto del material polvo para ignición en el interior y un poco sobre la ranura y cierre el molde.
NOTA: Apuntando el encendedor (chispero) del lado de la ranura del molde, encienda la pólvora retirar el encendedor rápidamente, esperar un tiempo de aproximadamente 30 segundos para la terminación de la reacción y de la solidificación del material fundido.
F-GC-34 Rev.2
IU
PROCEDIMIENTO GENERAL CONSTRUCCIONES V RECUBRIMIENTOSINDUSTRIALES MAVURSE S. A DE C. V. INSTRUCTIVO PARA APLICAR
SOLDADURA CADWELD
(ALUMINOTERMIA)
CLAVE: IT-ELEC-01
MATRIZ: SUCURSAL
u ll4
~CALLE TECOMINOACAN No. 122 FRACC. CARRIZAL CALLE FRANCISCO J. SANTA MARIA NO. 47, COL REVISIÓN: 1
VILLAHERMOSA TABASCO C.P. 86038 CENTRO VILLA LA VENTA HUIMANGUILLO, TABASCO R.F.C. CRI·990126·QF2 TELS: (01·993) 316·5526, C.P. 86410
316·0923 TELS: (01·923) 232·02-64 CORREO: FECHA: 09/04/2018
[email protected] [email protected]
HOJA4 DE 4
18. Apuntando el encendedor (chispero) del lado de la ranura del molde, encienda la pólvora retirar el encendedor rápidamente, esperar un tiempo de aproximadamente 3 segundos para la terminación de la reacción y de la solidificación del material fundido.
19. Abrir el molde y retirarlo de la conexión, tener especial cuidado para evitar dañar el molde y la soldadura aplicada. Evitar el contacto con los materiales calientes, verificar que la soldadura se encuentra correctamente adherida a la superficie metálica de la tubería garantizando que se realizó una conexión de la calidad que se requiere.
20. Hacer limpieza de la soldadura retirando los residuos de escoria con cepillo de alambre.
21. La conexión del cable/alambre de cobre a la tubería de acero con soldadura Cadweld está terminada.
22. Realizar la limpieza y retiro de las herramientas y materiales sobrantes del área de trabajo.
NOTA: Los moldes del grafito de Cadweld duraran aproximadamente 50 conexiones, para la limpieza de la cavidad del molde se realizara con un cepillo de cerda suave# T394 de Érico.
