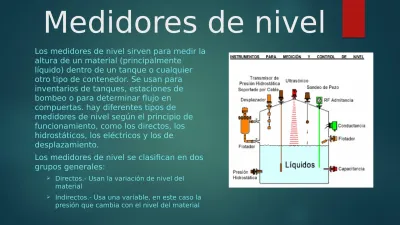

Medidores de nivel
Los medidores de nivel sirven para medir la altura de un material (principalmente
líquido) dentro de un tanque o cualquier otro tipo de contenedor. Se usan para inventarios de tanques, estaciones de bombeo o para determinar flujo en compuertas. hay diferentes tipos de
medidores de nivel según el principio de funcionamiento, como los directos, los hidrostáticos, los eléctricos y los de desplazamiento.
Los medidores de nivel se clasifican en dos grupos generales:
Directos.- Usan la variación de nivel del material
Indirectos.- Usa una variable, en este caso la presión que cambia con el nivel del material
Para calibrar un medidor de nivel de desplazamiento se debe simular el nivel del líquido en el tanque usando un tubo en U transparente que permite ver la altura de agua. Luego se debe ajustar el cero y la
escala completa del transmisor que convierte el movimiento del flotador en una señal eléctrica También se debe verificar el
paralelismo de las mordazas del flotador con un calibre de pasador4. ¿Te queda alguna duda?
Medidor manométrico
Se mide con un manómetro
Medición de nivel por transparencia
En esta construcción el líquido se desplaza entre dos cristales transparentes permitiendo una
visualización de la interfase y en consecuencia una indicación evidente del nivel.
Los indicadores de cristales transparentes están disponibles en versiones de doble ventana para el rango hasta PN 100 y constituyen la solución
idónea para aplicaciones de vapor con presiones
superiores a 35 bar. Medidor de nivel de desplazamiento
Los medidores de nivel de desplazamiento se basan en el principio de Arquímedes,
usan un flotador conectado a un tubo de torsión o a un transmisor que convierte
el movimiento del flotador en una señal eléctrica proporcional al nivel,
son adecuados para líquidos limpios y estables
Ejercicio de control de nivel en tanques de almacenamiento liquido Tenemos un tanque abierto que tiene una altura máxima de 3 m,
contiene un aceite cuya densidad es 969.117 Kg/m^3, en la parte
inferior tenemos un trasmisor de presión diferencial(medidor de nivel), el cual nos indica la altura del tanque en mA.
1. ¿Cuál es el rango del instrumento(medidor de nivel)?
2. ¿Cuál es la altura del tanque, si la lectura del trasmisor marca 10 mA?
Para 1
3 m
ρ
Aceite=
969.117 kg/m
3Presión
atmosférica Cuando el tanque esta vacío al 0 % el diferencial de
presión es igual a la presión atmosférica = 0 atm Cuando el tanque esta completamente lleno al 100
% el diferencial de presión viene dado por la ecuación:
Datos: Remplazando ecuación:
ρ = 969.117 Kg/m3
h = 3 m
g = 9.8 m/s2
El rango ira desde 0 Pa cuando el nivel este al 0% y para cunado este al 100% entoces la presión será 28492.0398 Pa
△ � =� ∗h∗ �
△ � =969 .117 Kg / m 3∗3�∗9.8 m / s 2 N/m 2 = 28.492 KPa
Para 2:
Datos:
Rango:
- Para el tanque vacío la presión será de 0 Pa
- Para el tanque lleno la presión será de 28,492.0398 Pa
Señal de corriente:
- Máxima 20 mA - Mínima 4 mA Por interpolación lineal :
Entonces el valor de X es igual a 14246 Pa
Con esta nueva presión remplazamos en la primera ecuación para hallar la altura a la cual el trasmisor de una lectura de 12 mA
Entonces la altura del tanque es de 1.5 m cuando el medidor de nivel marque 12 mA
�−0 ��
28492.0398��−0 ��=12��−4��
20��−4 ��
969 . 117 Kg / m 3∗9 . 8 m / s 2 )/ 14246 Pa h=¿
3 m
ρ
Aceite=
969.117 kg/m
3Presión
atmosférica
Un ejemplo de una aplicación de medidor de nivel de desplazamiento es e l control de nivel en tanques de almacenamiento de líquidos123.
Estos medidores permiten conocer la cantidad de líquido disponible en el tanque y evitar el desbordamiento o el vaciado excesivo12.
También se pueden usar para medir el flujo de líquidos en tuberías45, aprovechando la relación entre el nivel y el caudal4. ¿Te sirve este
ejemplo?
Para calibrar un medidor de nivel de desplazamient o se debe
simular el nivel del líquido
en el tanque usando un tubo en U
transparente que permite ver la altura de agua1. Luego se debe
ajustar el cero y la escala completa
del transmisor que convierte el movimiento del flo tador en una señal eléctrica
23. También se debe verificar el paralelismo de las mordazas del flotador con un calibre de
pasador4. ¿Te queda alguna duda?
