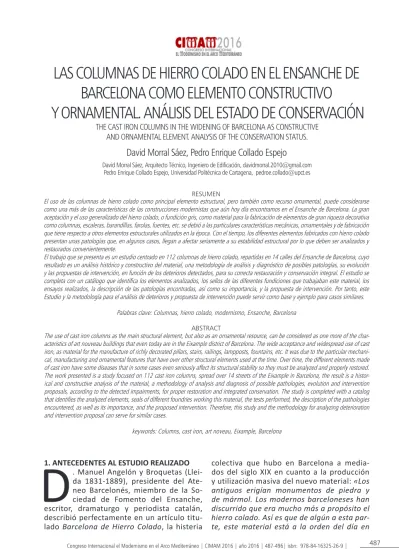

RESUMEN
ABSTRACT
El uso de las columnas de hierro colado como principal elemento estructural, pero también como recurso ornamental, puede considerarse como una más de las características de las construcciones modernistas que aún hoy día encontramos en el Ensanche de Barcelona. La gran aceptación y el uso generalizado del hierro colado, o fundición gris, como material para la fabricación de elementos de gran riqueza decorativa como columnas, escaleras, barandillas, farolas, fuentes, etc. se debió a las particulares características mecánicas, ornamentales y de fabricación que tiene respecto a otros elementos estructurales utilizados en la época. Con el tiempo, los diferentes elementos fabricados con hierro colado presentan unas patologías que, en algunos casos, llegan a afectar seriamente a su estabilidad estructural por lo que deben ser analizados y restaurados convenientemente.
El trabajo que se presenta es un estudio centrado en 112 columnas de hierro colado, repartidas en 14 calles del Ensanche de Barcelona, cuyo resultado es un análisis histórico y constructivo del material, una metodología de análisis y diagnóstico de posibles patologías, su evolución y las propuestas de intervención, en función de los deterioros detectados, para su correcta restauración y conservación integral. El estudio se completa con un catálogo que identifica los elementos analizados, los sellos de las diferentes fundiciones que trabajaban este material, los ensayos realizados, la descripción de las patologías encontradas, así como su importancia, y la propuesta de intervención. Por tanto, este Estudio y la metodología para el análisis de deterioros y propuesta de intervención puede servir como base y ejemplo para casos similares.
Palabras clave: Columnas, hierro colado, modernismo, Ensanche, Barcelona
The use of cast iron columns as the main structural element, but also as an ornamental resource, can be considered as one more of the char- acteristics of art nouveau buildings that even today are in the Eixample district of Barcelona. The wide acceptance and widespread use of cast iron, as material for the manufacture of richly decorated pillars, stairs, railings, lampposts, fountains, etc. It was due to the particular mechani- cal, manufacturing and ornamental features that have over other structural elements used at the time. Over time, the different elements made of cast iron have some diseases that in some cases even seriously affect its structural stability so they must be analyzed and properly restored.
The work presented is a study focused on 112 cast iron columns, spread over 14 streets of the Eixample in Barcelona, the result is a histor- ical and constructive analysis of the material, a methodology of analysis and diagnosis of possible pathologies, evolution and intervention proposals, according to the detected impairments, for proper restoration and integrated conservation. The study is completed with a catalog that identifies the analyzed elements, seals of different foundries working this material, the tests performed, the description of the pathologies encountered, as well as its importance, and the proposed intervention. Therefore, this study and the methodology for analyzing deterioration and intervention proposal can serve for similar cases.
keywords: Columns, cast iron, art noveau, Eixample, Barcelona
1. ANTECEDENTES AL ESTUDIO REALIZADO
D
. Manuel Angelón y Broquetas (Llei- da 1831-1889), presidente del Ate- neo Barcelonés, miembro de la So- ciedad de Fomento del Ensanche, escritor, dramaturgo y periodista catalán, describió perfectamente en un artículo titu- lado Barcelona de Hierro Colado, la histeriacolectiva que hubo en Barcelona a media- dos del siglo XIX en cuanto a la producción y utilización masiva del nuevo material: «Los antiguos erigían monumentos de piedra y de mármol. Los modernos barceloneses han discurrido que era mucho más a propósito el hierro colado. Así es que de algún a esta par- te, este material está a la orden del día en
luego se llamaría al período que venimos atravesando la era del hierro colado (...).
Nada, nosotros estamos por lo que existe, y en prueba de ello, pedimos a quien corres- ponda, que cuanto antes sea elevado un monumento que perpetúe el férreo carác- ter de nuestra época, a tenor del diseño que acompañamos, y por ello pedimos al Ayun- tamiento que premie nuestra invención con una medalla de… hierro colado.» (Angelón, 1854).
Con el tiempo, los elementos de hierro colado usados en la construcción y ornato en el Ensanche de Barcelona presentan al- gunas patologías que deben ser analizadas y solucionadas para garantizar su durabi- lidad y conservación. El trabajo objeto de esta comunicación consiste en el estudio de 112 columnas de hierro colado, repartidas en 14 calles de una zona del Ensanche de Barcelona, cuyo resultado es el análisis his- tórico y constructivo del material así como la creación de un catálogo de los elemen- tos analizados. Asimismo se ha pautado en este trabajo una metodología a seguir en la detección de todas las posibles patologías que sufren estos elementos para de ese modo minimizar la intervención sobre el patrimonio histórico y guiar a los técnicos en la actuación frente a un material atem- poral y desconocido.
2. LA ELABORACIÓN DE COLUMNAS DE HIERRO COLADO
Las columnas de hierro colado se introdu- cen, hacia 1780, en la arquitectura con las estructuras de las fábricas textiles inglesas, que necesitaban salas de grandes dimen- siones con la mínima obstrucción posible.
todas las obras públicas. No bien discurre en emprender una obra, que ya la primera partida del presupuesto versa sobre el hie- rro colado. Y no es esto lo peor, sino que no se discurre cosa alguna, en que el hie- rro colado no entre como primera partida.
¿Queréis saber si se llevará a término mo- numento o construcción alguna? Averiguad si ha de ser de hierro colado. Tantas y tan- tas obras se han hecho de este modo que al cabo y al fin opino nos ferro-colarán a los hombres. Lo que extrañamos es que toda- vía no se haya discurrido emplear el hierro colado para empedrar las calles y construir las casas, novedad muy sólida, que diera a Barcelona un aspecto de herrería sobre manera agradable. Últimamente corrió vá- lida la voz de que se habían hecho propo- siciones al Ayuntamiento para construir de hierro colado el remate de las Casas Consis- toriales. Ignoramos por qué no se decretó afirmativamente; siquiera así hubiésemos tenido remate, cuando ahora sabe Dios si se rematarán obras. Tan a la orden del día está el hierro colado en Barcelona, que ya a lo mejor hemos de ver un anuncio que diga:
Fundición de fraques y levitas, capotes para los serenos y uniformes para los municipa- les; Telas todas impermeables… La mayoría del público, que no tiene pizca de buen gus- to, le ha dado por criticar este sistema, y dale con que nada se aprueba si no es de hierro colado, y vuélvele a dar con que las obras de hierro colado se lleven adelante mientras las piedras se queden atrás, y torna con que los forasteros han de burlar- se de esto; y hasta un cierto periódico se atrevió a sospechar si en esta preferencia había o no había sus más y sus menos, que
Figura 1. A la izquierda, primer paso de la construcción de una columna, con el modelo en madera, e impresión del modelo en la arena. A la derecha, colocación del “macho” o noyo (autor: David Morral)
nio arquitectónico del Ensanche del Barce- lona como testigos del momento histórico de crecimiento de la ciudad, retrato de la evolución metalúrgica y sus aplicaciones, y componente del modernismo catalán.
Como se ilustra en la figura 1, el primer paso para la elaboración de una columna de hierro colado o fundición gris era el diseño y su talla en madera. Esta talla se colocaba en el interior de un juego de dos cajones, de madera o metal, los cuales se llenaban de arena refractaria prensada. Una vez co- locado el modelo de columna en uno de los cajones, se colocaba el segundo, cerrando el conjunto, para dejar impreso en la arena un negativo de la pieza a fabricar. Poste- riormente se abrían los cajones, se extraía el modelo y se colocaba en el centro un
“macho” o noyo, elemento realizado a base de arena reforzada, que debía quedar bien centrado para que la pieza fuera hueca por dentro y tuviera un espesor homogéneo.
Seguidamente, se volvían a cerrar los cajones, se grapaban y se colocaban en po- sición vertical para verter el arrabio o me- tal fundido en su interior. El movimiento de estos elementos tenía que hacerse de un modo muy controlado para procurar que no hubiera desprendimientos de arena, ni se moviera el “macho”o noyo, garantizando la integridad del elemento y que el espesor de la pieza fuera homogéneo. Una ventaja de la fundición gris era que el transporte del arrabio era menos estresante que el de la fundición maleable o el acero debido a que la diferencia entre el punto de solidi- ficación y la temperatura de colada de la fundición es mucho mayor (269-390ºC), lo Estas nuevas columnas permitían diseñar
espacios más amplios, dotar de más luz a las salas y reducir notablemente la com- bustibilidad de los edificios al sustituir las estructuras de madera. Con el tiempo, su uso se extrapola a la edificación residen- cial con una numerosa presencia en sus fachadas. Las mismas fábricas inglesas, y sus patentes, serían las encargadas de la instalación de otras fábricas, al principio en Barcelona y posteriormente en toda Ca- taluña, exportando máquinas de vapor, te- lares y columnas de hierro a mediados del siglo XIX. Así, la fábrica de Bonaplata y Cía (conocida como El Vapor), construida en Barcelona entre 1832 y 1835, fue la prime- ra en instalar telares mecánicos y columnas de hierro colado.
Las columnas de hierro colado introdu- cidas en Cataluña potenciaron la aparición de nuevos espacios para el siglo XIX y se convirtieron en un elemento constructivo muy importante y no sólo en las fábricas.
Poco a poco, las columnas fueron apare- ciendo en fachadas, especialmente en las edificaciones del Ensanche de Barcelona, a finales del siglo XIX. Propiedades como la elevada resistencia a compresión, gran resistencia al desgaste, alta resistencia al fuego, rapidez y facilidad para fabricar en serie elementos de complicado diseño hi- cieron que la fundición gris o hierro colado fuera el material más utilizado del momen- to, dotando al movimiento modernista de un instrumento perfecto para dar rienda suelta a sus diseños. De esta manera, las columnas de hierro colado se han conver- tido en elementos integrantes del Patrimo-
Figura 2. Detalle de los procesos de grapado de cajones (A), vertido del arrabioo o colada (B), extracción la pieza ya enfriada (C), retirada del “macho” o noyo para dejar hueco el interior de la columna, limpieza, revisión y reparación de los defectos (D) y finalmente la columna de hierro colado preparada para su traslado a la obra. (autor: David Morral)
(tipo de horno), factores químicos (origen de la materia prima, tipo de combustible, uso de adiciones y aditivos o el tipo de arena utilizada en los moldes), o factores humanos. La presencia de mano de obra especializada era clave para la calidad final del producto, no sólo en la propia fase de elaboración, en la que se realizaba el mo- delo de columna, la impresión del negati- vo en la arena, colocación del “macho” o noyo, transporte y movimiento de los mol- des, transporte del arrabio, colada y espe- ra en el tiempo de vertido, sino también en la limpieza e inspección de las piezas terminadas, teniendo claros los criterios de aceptación o rechazo (un correcto con- trol de calidad) y las técnicas o métodos de reparación de los posibles defectos de fabricación.
3. POSIBLES PATOLOGÍAS EN COLUMNAS DE HIERRO COLADO
Como resultado del análisis realizado po- demos decir que en las columnas de hierro colado se pueden identificar diferentes pa- tologías. Por un lado están los deterioros que tienen su origen en el propio proceso de fabricación (aparición de coqueras), por otro, las patologías originadas por errores de cálculo de estructuras (grietas por so- bresfuerzos), las patologías que aparecen por la acción meteorológica (microfisuras por dilataciones y contracciones), así como las patologías que pueden ser achacables a la acción de mano de obra no especia- lizada.
que daba mayor tranquilidad a los opera- rios que realizaban el vertido.
El vertido del arrabio o colada era sen- cillo, pues consistía únicamente en verter el metal fundido del crisol o cuchara al in- terior de los cajones de arena previamente moldeados aunque, según el tamaño de la pieza, no siempre se podía fabricar la mis- ma con una sola colada, lo que complicaba el trabajo y condicionaba el resultado, pues dos coladas distintas difícilmente tendrían la misma composición química y el vertido en dos tiempos crearía siempre una junta, obteniendo una pieza susceptible de fisu- rarse en el tiempo por ese plano. Además, una vez vertida la colada debía controlarse la velocidad de enfriamiento del arrabio, ya que el enfriamiento rápido podía oca- sionar fisuras o grietas en la pieza.
Finalmente, tras el enfriamiento de la pieza, se abrían los cajones, se retiraba la columna, se limpiaba y se comprobaba.
Durante este proceso se realizaba una ins- pección visual en busca de imperfecciones y, en el caso de existir, se reparaba con plomo, quedando lista para su transporte a la obra. Hay que tener en cuenta que el objetivo de la fabricación de un elemento de hierro colado era la obtención de una pieza homogénea, con una composición química y unas características mecánicas concretas, sin defectos de fabricación y con el menor coste posible. Lograr este objetivo era realmente complicado por la cantidad de factores que intervenían en todo el proceso, como factores mecánicos
Figura 3.Diferentes imágenes de patologías en columnas de hierro colado del Ensanche de Barcelona. A la izquierda, pre- sencia de óxido en la base. En el centro, coqueras por defectos de fabricación en el fuste. A la derecha, microfisuras y falta de planeidad por defectos de fabricación en la base. (autor: David Morral)
ban microfisuras superficiales. El problema era que estas microfisuras no se advertían a simple vista y se pasaban por alto. Con el tiempo, ya colocadas las columnas en el edificio de destino, si la columna estaba ex- puesta a cambios importantes de tempera- tura (columnas expuestas en fachadas con gran incidencia solar y diferencias térmicas relevantes entre el día y la noche), las mi- crofisuras se convertían en fisuras, ya apre- ciables a simple vista.
3.2. Patologías derivadas de errores de cálculo
Normalmente, las columnas de hierro co- lado se fabricaban por encargo y se les exi- gían unas características mecánicas muy concretas. Si se calculaban para soportar unas cargas y, una vez colocadas en el edifi- cio, se sometían a unos esfuerzos o tensio- nes mayores, podían aparecer microfisuras verticales en el tercio central de la pieza.
En este apartado, otra patología fácil de detectar son las fisuras oblicuas que apare- cían como consecuencia de haber apoyado sobre la columna dos vigas con cargas muy distintas, creando unas excentricidades es- tructurales que este tipo de material no era capaz de asumir.
3.3. Patologías derivadas de la acción me- teorológica
Si las columnas eran sometidas a cambios bruscos de temperatura, con variaciones de ±10 ºC, sufrían unas dilataciones y con- En cualquier caso, la detección de pa-
tologías en las columnas de hierro colado se puede hacer mediante ensayos no des- tructivos, como un estudio visual previo o un ensayo empírico consistente en la aus- cultación del sonido que produce una co- lumna al ser percutida con una barra lisa de hierro. También se puede recurrir a ensa- yos más agresivos como los químicos (con líquidos penetrantes), mecánicos (partícu- las magnéticas o pequeña perforación su- perficial), térmicos (cámara de termografía infrarroja) y micrográficos (con aparatos de rayos X).
3.1. Patologías derivadas del proceso de fabricación
Algunas columnas presentaban coqueras en su superficie. Estas coqueras pueden originarse al quedar aire retenido dentro de los moldes durante el proceso de cola- da, o también por desprendimientos de la arena de los moldes por una incorrecta ma- nipulación y traslado de los cajones. Tam- bién, en la fabricación de piezas de gran tamaño, que necesariamente precisan de varias coladas, o en fundiciones pequeñas, donde el cubilote era de tamaño reducido y para fundir una columna precisaba de va- rias coladas, era común que se produjera la microfisuración de la pieza en el plano de coladas distintas. Si el enfriamiento de la columna se producía más rápido de lo de- bido o de modo discontinuo, el metal expe- rimentaba unas contracciones que genera-
Figura 4. Diferentes sellos de fundiciones que se han podido localizar en las columnas de hierro colado de la zona del Ensan- che de Barcelona donde se ha desarrollado el estudio. (autor: David morral).
lado que, además, es un elemento caracte- rístico de una construcción modernista, nos encontramos ante un importante elemento patrimonial (histórico, arquitectónico, or- namental, social y cultural), por lo que es fundamental su conservación y protección.
A partir de este punto se debe poner en mar- cha un protocolo de actuación técnica que, en nuestra opinión, podría consistir en:
1.- Estudio y reconocimiento visual de la columna de hierro colado, analizando las superficies expuestas, la ubicación en el edificio y la incidencia ambiental y me- teorológica. En general, se analizará si la columna presenta o no: coqueras abiertas, coqueras tapadas, grietas transversales, grietas oblicuas (de inclinación de 30º a 60º), grietas aisladas, grietas por soldadu- ra, fisuras por discontinuidad, multifisura- ción del tercio central, perforación mecáni- ca y/o óxido superficial.
2.- Realización de un ensayo empírico mediante la auscultación del sonido que produce la columna al ser percutida con una barra lisa de acero, mediante el cual se pueden detectar posibles fisuras, defectos de fabricación, cristalización, etc. En este caso, la experiencia del técnico encargado del ensayo es fundamental y el pequeño golpeo debe registrar un sonido claro y acampanado, sin cambios de frecuencia y con la suficiente reverberación que descar- te la existencia de patologías. En las fichas elaboradas en nuestro estudio se refleja si se el sonido era: claro y acampanado, poco claro pero correcto, apagado al golpe, seco al golpe, acristalado, a chatarra o indes- criptible; así mismo, se refleja si la onda se ahogaba en la subida y/o si había cambio de frecuencia en la subida de la onda.
nómeno químico por el cual la fundición gris pasa a ser fundición blanca y, en consecuen- cia, se convierte en un material mucho más frágil). Cuando un elemento de hierro colado, que se ha cristalizado, experimenta cambios bruscos de temperatura se puede fisurar por la zona cristalizada. La cristalización del hierro colado es un fenómeno grave, ya que piezas de pequeño espesor se pueden fracturar con un pequeño golpe, y en elementos estructu- rales, como son las columnas, el espesor efec- tivo disminuye con lo que puede verse afecta- da la estabilidad del conjunto.
3.4. Patologías derivadas por la acción de mano de obra no especializada
Los elementos de hierro colado requieren que las personas que participen en la fabricación, manipulación y control de calidad del proceso, incluyendo las posibles reparaciones puntua- les en fábrica, estén perfectamente cualifi- cados para estos trabajos. Los trabajadores deben conocer tanto el material como los diferentes procesos de fabricación. Como se ha comentado en el apartado 3.1, duran- te el proceso de elaboración de las colum- nas podían aparecer una serie de patologías que afectaban a la calidad del producto. Así mismo, en el transporte y puesta en obra de los elementos había situaciones que podían provocar deterioros, como someter las pie- zas de fundición a fuertes golpes y/o gran- des tensiones.
Uno de los errores más comunes cuando se trabaja con hierro colado o fundición gris, sin estar capacitado para ello, es intentar sol- darlo como si se tratara de acero. La fundición gris, al ser un material con unas resistencias a tracción bajas, cuando es sometido al calor de una soldadura provoca la aparición de fisuras paralelas a la soldadura como con- secuencia de las contracciones a las que es sometida la zona a soldar.
que su aspecto (color, textura, brillo…) ori- ginal. En caso de columnas muy expuestas a la incidencia solar se revestiría con pintu- ras intumescentes pero sin modificar nunca el aspecto original del elemento.
5. COMENTARIOS AL ESTUDIO REALIZADO El estudio de campo que se ha realizado ha consistido en localizar elementos de hierro colado en una zona concreta del Ensanche de Barcelona comprendida entre la calle Bailén, la calle Balmes, la calle Casp y la Avenida Diagonal, con un total de 14 calles analizadas. Aunque esta comunicación se centra en las columnas de hierro colado, en realidad el estudio realizado se centró en el análisis y registro de un total de 154 elementos entre columnas estructurales, elementos ornamentales (columnillas par- teluz, rejas y vallas), barandillas, fuentes, farolas y tapas de registro de alcantarilla- do. En el caso de las columnas de hierro colado, el estudio ha consistido en el análi- sis y registro de un total de 112 elementos, habiéndose clasificado según el sello de la fundición que las elaboró (sello que llevan impreso en lugar visible). Como resultado, se han registrado un total de 20 fundicio- nes distintas, añadiéndose en el estudio un último tipo para aquellas columnas en las que no se ha encontrado o éste es ilegible por defecto de fabricación, mala conserva- ción o simplemente porque el exceso pin- tura o recubrimiento no permite su lectura.
3.- En caso de que mediante el ensayo empírico se haya detectado alguna irregu- laridad se lijará la columna, se limpiará y se realizará un riguroso examen visual en bus- ca de patologías, valorando la posibilidad de realizar otro tipo de ensayos (químicos, mecánicos, térmicos…).
4.- Si en el análisis visual no se encuen- tran patologías pero sí irregularidades, se podría proceder a realizar ensayos quími- cos, mecánicos, térmicos o micrográficos, para poder detectar e identificar correc- tamente el/los defecto/s que ha/n ocasio- nado estas irregularidades. En este caso, el uso de la cámara termográfica es muy reco- mendable por ser un método no agresivo, económico y con resultados muy satisfac- torios por la cantidad de información que nos aporta.
5.- Una vez detectada la patología se procedería a su tratamiento teniendo muy en cuenta el tipo y gravedad del deterio- ro, además de tener muy presente que la columna de hierro colado es un elemento con un alto valor patrimonial, por lo que el tratamiento debería ser lo menos agresivo posible y pasar desapercibido, recuperan- do la columna todas su características físi- cas, mecánicas, ornamentales y culturales.
6.- Finalmente, se limpiaría de nuevo la columna y se revestirá su superficie para protegerla con un protector que no modifi-
Figura 5.Tres ejemplos de fichas de estudio y catalogación de columnas de hierro colado incluidas en el estudio realizado.
estado de conservación se considere malo o inaceptable.
d) 61 columnas no presentan patologías desde el punto de vista del reconocimien- to visual y durante el ensayo empírico de percusión y auscultación se registra un so- nido claro y acampanado, sin cambios de frecuencia y con la reverberación suficiente lo que descartaría la existencia de patolo- gías. Su estado de conservación es bueno o aceptable.
Del análisis de estos resultados se des- prende la evidencia de que realizando un estudio visual de una columna de hierro co- lado no podemos asegurar la inexistencia de patologías, pues en nuestro estudio úni- camente 9 columnas presentaban deterio- ros apreciables a simple vista. Así mismo, se pone de manifiesto la efectividad del en- sayo empírico de percusión y auscultación, mediante el cual se ha podido determinar que 61 columnas no presentan patologías y, en principio, no precisan de realización de ensayos ni tratamientos específicos de conservación (en este caso, hay que desta- car y agradecer la labor de conservación de los propietarios de los inmuebles donde se ubican las columnas porque, a buen segu- ro, su cuidado y correcto mantenimiento ha contribuido a este hecho). Nueve columnas presentan un sonido que evidencia la exis- tencia de patologías y precisan trabajos de restauración. El 30% de las columnas anali- zadas presenta deterioros que aconsejan la realización de más ensayos más agresivos o destructivos.
En cuanto a los sellos de fundición lo- calizados e identificados en las columnas estudiadas, algunos ilegibles, enumerados por orden alfabético: “Agustí y Escorsa, Barcelona”; “Arsenal Civil 1892, Barcelo- de la columna, la fotografía de detalle del
sello de fundición, las posibles patologías detectadas por el reconocimiento visual y una descripción del sonido escuchado du- rante el ensayo empírico de percusión y auscultación de las columnas analizadas.
Al tratarse de un estudio histórico-cons- tructivo y de patologías realizado en el ám- bito universitario y sobre elementos con un importante valor patrimonial, como son los elementos modernistas de hierro colado de una zona concreta del Ensanche de Barce- lona, no se han realizado ensayos agresivos ni destructivos, aunque en algunos casos, sí se recomendaba la realización de ensayos químicos y/o mecánicos para comprobar el estado real de conservación de las piezas que, a simple vista, no era el mejor.
Una vez realizado el análisis propuesto (según el protocolo expuesto en el aparta- do 4), recogidos y clasificados los datos, y completadas todas las fichas técnicas, se procedió al estudio estadístico de los re- sultados obtenidos de las 112 columnas estudiadas, llegando a las siguientes con- clusiones:
a) 11 columnas no presentan deterioros desde el punto de vista del reconocimiento visual pero sí presentan patologías según el ensayo empírico realizado (auscultación del sonido que produce la columna al ser percutida con una barra lisa de acero), por lo que se recomienda comprobar la presen- cia de patologías o deterioros y su nivel de peligrosidad con otra serie de ensayos.
b) 31 columnas precisan de más ensayos y pruebas para poder dictaminar correcta- mente acerca de su estado de conservación.
El reconocimiento visual no ha detectado la presencia de deterioros pero el resultado
fundición gris en blanca, proceso conocido como cristalización de la fundición, alteran- do sus características mecánicas y ponien- do en riesgo la estabilidad del conjunto.
Desde el punto de vista técnico, el en- sayo empírico realizado en este estudio (ensayo de auscultación de las columnas de hierro colado tras la percusión de las mismas una barra de acero lisa) ofrece, sin duda, al técnico, un recurso no agresivo o destructivo mediante el cual puede deter- minar, en pocos segundos, si una columna está sana, tiene una patología evidente o si por el contrario necesita de más prue- bas y ensayos para diagnosticar patologías no apreciables mediante los ensayos no destructivos. Además, tras la realización de este ensayo podemos afirmar que las columnas de hierro colado son elementos muy resistentes y duraderos, que sufren pocos cambios físicos o químicos, y que con el tratamiento correcto de su superfi- cie que las proteja de ambientes agresivos (polución, humedad ambiental, variaciones térmicas, excrementos de animales...), y un mantenimiento periódico, pueden consi- derarse elementos constructivos fiables y duraderos
El conocimiento y difusión sobre la historia del hierro colado y su utilización en la construcción de nuestras ciudades y, concretamente, en la arquitectura mo- dernista, debería contribuir a la correcta conservación y protección de las columnas de hierro colado, evitando que éstas sean reemplazadas, como en algún caso ya ha ocurrido, directamente por pilares de ace- ro, que se anulen con otros perfiles o que simplemente se encamisen o revistan con otros materiales por falta de experiencia o conocimientos de aquellos técnicos que puedan intervenir frente a estos elementos estructurales y ornamentales.
Calle del Clot 115”; “M. Bolumar, Barcelo- na”; “R. Grases”; “Romani Sola y Molins, Hostafranchs”; “Sola y Cª, S. Ignacio 13, Hostafranchs”, llegamos a las siguientes conclusiones:
1.- Ninguna de las columnas fabricadas por Fundiciones Hermanos Escriu presenta patologías apreciables a simple vista y el ensayo empírico recoge un 66% de colum- nas con un estado de conservación bueno o muy bueno.
2.- Un 34% de las columnas estudiadas fueron fabricadas por la fundición creada inicialmente por Dionisio Escorsa y sus so- cios, y que más tarde daría lugar a dos fun- diciones: una del propio Dionisio Escorsa y, a su jubilación, a la de sus hijos (“Hijos de Dionisio Escorsa S.C. Barcelona”) pre- sentan los mejores resultados en el ensa- yo empírico y reconocimiento visual, ya que el 61.66% de ellas no presentan pato- logías a simple vista ni mediante el ensayo empírico.
6. CONCLUSIONES
El análisis histórico, constructivo y del es- tado de conservación realizado sobre las columnas de hierro colado que aún hoy encontramos en una selección de calles del Ensanche de Barcelona ha servido para conocer mejor las características construc- tivas y patrimoniales de estos elementos, mostrando la importancia que tuvo el uso del hierro colado en una época y, en con- creto, su presencia y belleza en la arquitec- tura modernista de Barcelona.
Con un análisis constructivo pormenori- zado se puede llegar a entender la causa de la mayoría de patologías que presentan las columnas de hierro colado. La gran mayoría de las columnas estudiadas se encuentra
papeleras…, esperando que tanto las fa- chadas e interiores de tantísimos edificios, locales y fábricas, especialmente en ciuda- des del arco mediterráneo, construidas con estructuras a base de columnas de hierro colado, sigan mostrando elementos, a me- nudo de gran belleza estética, que forma- ron parte del estilo modernista de nuestra arquitectura, elementos únicos de nuestro patrimonio arquitectónico y cultural.
7. BIBLIOGRAFÍA
Angelón y Broquetas, M. (1854). Guía satírica de Bar- celona. Bromazo Topográfico-Urbano-Típico-Bur- lesco. Ilustrado por Moliné y Ferrán. Editorial Li- brería millá, Barcelona, 1946.
Cavana i Vancells, F. (1992). Fàbriques i empresaris, els protagonistes de la Revolució industrial a Cata- lunya. Enciclopedia Catalana, 1994.
Corredor Matheos, J.; Montaner Martorell, J.M.
(1992). “Arquitectura industrial a Catalunya. Del 1732 al 1929”. Editado por Caixa de Barcelona.
Gallart, M.; Riera, S.; Caicoya, C. (1989). “L’arqueolo- gia industrial i la reforma educativa”. Editado por el Institut de les Ciències de la Educació de la Univer- sidad Autónoma de Barcelona. Museu de la Ciència i de la Tècnica de Catalunya.
Giles, C.; Kothny, E. (1944). Hierro colado, acero moldeado y fundición maleable. Segunda Edición reformada y ampliada. Versión de la 3ª Edición Ale- mana. Editorial Labor.
Molera i Solà, P.; Barrueco i Jaoul, C. (1983). “Llibre de la Farga”. Rafael Dalmau Editor.
Nadal Oller, J.; Tafunell Sambola, X. (1992). Sant Martí de Provençals, pulmó industrial de Barcelona (1847-1992). Columna Editorial, Barcelona.
