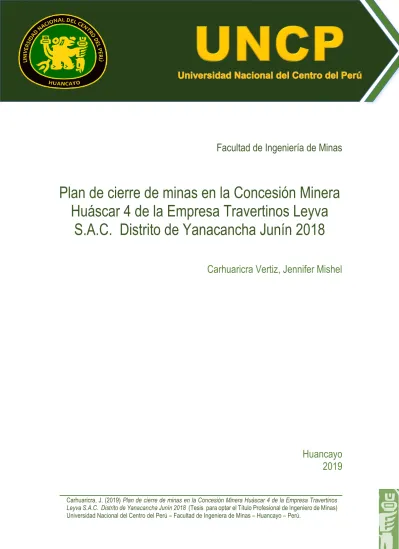

Facultad de Ingeniería de Minas
Plan de cierre de minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva
S.A.C. Distrito de Yanacancha Junín 2018
Carhuaricra Vertiz, Jennifer Mishel
Huancayo 2019
____________________________________________________________________________________
Carhuaricra, J. (2019)Plan de cierre de minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C. Distrito de Yanacancha Junín 2018 (Tesis para optar el Título Profesional de Ingeniero de Minas) Universidad Nacional del Centro del Perú – Facultad de Ingeniera de Minas – Huancayo – Perú.
Esta obra está bajo una licencia https://creativecommons.org/licenses/by/4.0/
Repositorio Institucional - UNCP
Plan de cierre de minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C. Distrito de Yanacancha Junín 2018
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA DE MINAS
TESIS
PRESENTADA POR LA BACHILLER:
JENNIFER MISHEL CARHUARICRA VERTIZ
PARA OPTAR EL TÍTULO PROFESIONAL DE:
INGENIERA DE MINAS
HUANCAYO – PERÚ 2019
“PLAN DE CIERRE DE MINAS EN LA CONCESIÓN MINERA HUASCAR 4 DE LA EMPRESA TRAVERTINOS
LEYVA S.A.C. DISTRITO DE YANACANCHA,
JUNÍN 2018”
ASESOR
Dr. HÉCTOR ARTURO LÓPEZ DÁVILA
DEDICATORIA
El proyecto de tesis va dedicado a mis padres y hermano que siempre están conmigo apoyándome en todo momento inculcándome valores y ganas de ser mejor cada dia como profesional y también en lo personal, pero en primer lugar pongo a Dios por darme todo y por permitirme avanzar al lado de los seres mas importantes para mi.
AGRADECIMIENTO
A los ingenieros de la Facultad de Ingeniería de Minas de la UNCP por los conocimientos brindados en las aulas.
A TRAVERTINOS LEYVA S.A.C., Titular de la U.E.A. HUASCAR- Concesión Minera HUASCAR 4, por la atención prestada en cuanto a la información solicitada y a mi asesor Dr. Hector A. Lopez Davila, por apoyarme en la culminación de dicho trabajo de investigación.
Y a todas aquellas personas que aportaron con su apoyo para la culminación de la presente tesis.
ÍNDICE
Pág.
ASESOR ... ii
DEDICATORIA ... iii
AGRADECIMIENTO ... iv
ÍNDICE ... v
ÍNDICE DE CUADROS ... vii
ÍNDICE DE GRÁFICOS ... viii
RESUMEN ... ix
ABSTRACT ... x
INTRODUCCIÓN ... xi
CAPÍTULO I PLANTEAMIENTO DEL PROBLEMA 1.1. FUNDAMENTACION DEL PROBLEMA ... 12
1.2. FORMULACIÓN DEL PROBLEMA ... 13
1.2.1. Problema General ...13
1.2.2. Problemas Específicos ...13
1.3. OBJETIVOS ... 13
1.3.1. Objetivo General ...13
1.3.2. Objetivos específicos ...13
1.4. JUSTIFICACIÓN E IMPORTANCIA DEL ESTUDIO ... 14
1.5. ALCANCES Y LIMITACIONES DE LA INVESTIGACIÓN ... 14
1.5.1. Alcances de la Investigación ...14
1.5.2. Limitaciones de la Investigación ...14
CAPÍTULO II MARCO TEÓRICO 2.1. ANTECEDENTES DEL ESTUDIO ... 16
2.2. BASES TEÓRICAS ... 17
2.3. DEFINICIÓN DE TÉRMINOS BÁSICOS ... 19
2.4. HIPOTESIS, VARIABLES Y DEFINICIONES OPERACIONALES ... 21
2.4.1. Planteamiento de la hipótesis ...21
2.5. IDENTIFICACIÓN Y CLASIFICACIÓN DE LAS VARIABLES ... 21
2.6. OPERACIONALIZACIÓN DE LAS VARIABLES ... 22
CAPÍTULO III METODOLOGÍA DE LA INVESTIGACIÓN 3.1. MÉTODO DE INVESTIGACIÓN ... 23
3.2. TIPO DE INVESTIGACION ... 23
3.3. NIVEL DE INVESTIGACION ... 23
3.4.1. Unidad de estudio ...24
3.4.2. Población ...24
3.4.3. Muestra. ...24
CAPÍTULO IV “PLAN DE CIERRE DE MINAS EN LA CONCESION MINERA HUASCAR 4 DE LA EMPRESA TRAVERTINOS LEYVA S.A.C, DISTRITO DE YANACANCHA, JUNÍN 2018” ... 26
CAPÍTULO V RESULTADOS ... 111
CAPÍTULO VI DISCUSIÓN ... 112
CONCLUSIONES ... 113
RECOMENDACIONES ... 114
BIBLIOGRAFIA ... 115
ANEXOS ... 116
ÍNDICE DE CUADROS
Pág.
Cuadro 1: Profesionales que participan en el Plan de Cierre ...37
Cuadro 2: Información de Inscripción de la Concesión Minera ...40
Cuadro 3: Información sobre Propiedad del Terreno Superficial de la Concesión ...40
Cuadro 4: Instrumentos Ambientales Aprobados para la Concesión ...40
Cuadro 5: Instrumentos Ambientales Aprobados para la Concesión ...40
Cuadro 6: Ubicación de la Concesión Minera ...41
Cuadro 7: Ubicación Geográfica de la Concesión Minera ...41
Cuadro 8: Accesibilidad (Lima – Concesion Minera) ...45
Cuadro 9: Reserva de Material Económico ...45
Cuadro 10: Ensayo de corte directo ...51
Cuadro 11 :Estimación de la Producción de Desmonte (TM) ...53
Cuadro 12: Almacenamiento de Desmonte Estimado (Canchas o Botaderos) ...54
Cuadro 13 Fuerza Laboral ...56
Cuadro 14: Situación laboral de los trabajadores ...56
Cuadro 15: Estaciones de Monitoreo de la Calidad de Aire ...63
Cuadro 16: Niveles Máximos Permisibles de la Calidad de Aire ...63
Cuadro 17: Monitoreo de Calidad de Aire (PM - 10) ...64
Cuadro 18: Flora ...66
Cuadro 19: Fauna ...66
Cuadro 20: Población del Distrito de Yanacancha ...67
Cuadro 21: Población Económicamente Activa del Distrito de Yanacancha ...68
Cuadro 22: Población Económicamente Activa (Minería) ...68
Cuadro 23: Abastecimiento de Agua a Viviendas ...68
Cuadro 24: Viviendas Con Energía Eléctrica ...69
Cuadro 25: Factores de seguridad ...77
Cuadro 26: Cronograma de Actividades Sociales ...94
Cuadro 27: Cronograma de Mantenimiento Post Cierre ...95
Cuadro 28: Cronograma de Monitoreo de Post Cierre ...97
Cuadro 29: Cronograma para el Plan de Cierre Progresivo ...99
Cuadro 30: Cronograma para el Cierre Final ... 101
Cuadro 31: Cronograma para el Mantenimiento, Monitoreo y Vigilancia Post Cierre ... 103
Cuadro 32: Presupuesto para la Rehabilitación Progresiva ... 106
Cuadro 33: Presupuesto para la Rehabilitación Final ... 107
Cuadro 34: Presupuesto para el Post-Cierre ... 107
Cuadro 35: Presupuesto y Cronograma Financiero ... 108
ÍNDICE DE GRÁFICOS
Pág.
Gráfico 1: Organigrama para el Cierre de MinasTRAVERTINOS LEYVA S.A.C. 38 Gráfico 2: Diagrama de Explotación de la Concesión Minera “HUASCAR-4” 43
Gráfico 3: Diseño Actual de Bancos de la Concesión Minera 44
Gráfico 4: Características de los Bancos de la Cantera 50
Gráfico 5: Configuracion de las Labores 76
Gráfico 6: Medidas de Cierre Progresivo del Material de Desmonte 78 Gráfico 7: Restauración de las Canchas o Botaderos de Minerales de Desbroce 81
Gráfico 8: Gráfico de medición de cumplimiento. 111
RESUMEN
La minería tiene una presencia importante en nuestro país ya que además de genera un gran impacto en la economía peruana, a su vez puede que genere grandes impactos ambientales negativos que de no manejarlos adecuadamente tal y como lo establecen las normativas legales vigentes, dañaría significativamente el medio ambiente y por ende al ser humano.
Es por eso que la “PLAN DE CIERRE DE MINAS EN LA CONCESION MINERA HUASCAR 4 DE LA EMPRESA TRAVERTINOS LEYVA S.A.C,DISTRITO DE YANACANCHA,JUNÍN 2018” tiene la finalidad de mitigar los impactos ambientales que se genere durante la ejecución del proyecto, realizando mantenimientos y monitoreos que indiquen que la empresa está comprometida a cuidar de nuestro medio ambiente.
Al realizar el plan de cierre aplacamos en parte la problemática ambiental que tenemos a lo largo y ancho de nuestro Perú, puesto que el Estado aun no logra la formalización y el bienestar social que debería existir entre el estado, las empresas y la población.
Durante la elaboración del plan de cierre realizamos el recorrido por las áreas que la empresa tiene funcionando y siempre tomando en cuenta el habitad donde impactara el proyecto. Para esto las visitas técnicas y datos tomados de los estudios antes realizados ayudaron considerablemente a realizar nuestro proyecto.
La falta de un plan de cierre de minas, hace ver a la empresa como informal puesto que no tiene un adecuado manejo ambiental, que a su vez hace que la sociedad se oponga de cierto modo al proyecto.
Palabras claves: Plan, Cierre de Minas, normativas, aspectos, impactos ambientales.
ABSTRACT
Mining has an important presence in our country since it also generates a great impact on the Peruvian economy, which in turn can generate large negative environmental impacts that if not managed properly as established by current legal regulations, would significantly damage the environment and therefore the human being.
That is why the "MINE CLOSURE PLAN AT THE HUASCAR 4 MINING CONCESSION OF THE COMPANY TRAVERTINOS LEYVA SAC, YANACANCHA DISTRICT, JUNÍN 2018" has the purpose of mitigating the environmental impacts generated during the execution of the project, making maintenance and monitoring that indicates that the company is committed to taking care of our environment.
In carrying out the closure plan, we partially alleviate the environmental problems we have throughout our country, since the State still has not achieved the formalization and social welfare that should exist between the state, companies and the population.
During the elaboration of the closure plan we made the tour through the areas that the company has working and always taking into account the habitat where the project will impact. For this, the technical visits and data taken from the studies previously carried out helped considerably to carry out our project.
The lack of a mine closure plan makes the company look informal since it does not have an adequate environmental management, which in turn makes society opposed in a certain way to the project.
Keywords: Plan, Mine Closure, regulations, aspects, environmental impact.
INTRODUCCIÓN
Las actividades mineras en un área, inevitablemente genera cambios importantes tanto en el terreno como en las personas vinculadas a éste. La vida operativa de una mina puede durar por décadas o milenios, sin embargo, los cambios ambientales y socio-comunitarios relacionados con la mina persisten por un período mucho mayor. La naturaleza de los cambios varía según el proyecto. Pueden ser positivos o negativos y ser localizados o afectar áreas distantes. Los cambios potenciales en un sitio determinado dependerán por lo tanto, de las condiciones ambientales y socioeconómicas que se manejan en su plan de cierre minas.
La realidad problemática en la empresa TRAVERTINOS LEYVA SAC, Titular de la U:E:A: HUASCAR es la falta de un Plan de cierre de minas para la Concesión Minera No Metálica “HUASCAR-4”, que cuenta con un yacimiento de travertinos, planta de producción de cal e instalaciones auxiliares; tales como, área de molienda, almacenes, caminos de acceso y otras. Todas las instalaciones antes mencionadas ocupan un área de 2.0615 Hectáreas y se ubican en la zona centro del del Perú en el Distrito de Yanacancha, Provincia de Chupaca, Departamento de Junín; a una altitud aproximada que oscila entre los 3800 msnm. La vida útil del proyecto estará en función de la presencia del mineral, estimándose una vigencia aproximada de 48 años, por lo tanto la finalidad de proporcionar medidas orientadas a restituir el ambiente en que la empresa desarrolla sus actividades a condiciones cercanas a la original. Esto en la medida que la factibilidad técnica lo permita y cumpliendo con las exigencias de la normativa ambiental vigente.
CAPÍTULO I
PLANTEAMIENTO DEL PROBLEMA 1.1. FUNDAMENTACION DEL PROBLEMA
Las actividades mineras en un área, inevitablemente genera cambios importantes tanto en el terreno como en las personas vinculadas a éste. La vida operativa de una mina puede durar por décadas o milenios, sin embargo, los cambios ambientales y socio-comunitarios relacionados con la mina persisten por un período mucho mayor. La naturaleza de los cambios varía según el proyecto. Pueden ser positivos o negativos y ser localizados o afectar áreas distantes. Los cambios potenciales en un sitio determinado dependerán, por lo tanto, de las condiciones ambientales y socioeconómicas que se manejan en su plan de cierre minas.
La realidad problemática en la Empresa Travertinos Leyva SAC, es la falta de un Plan de cierre de minas para la Concesión Minera No Metálica Huascar 4, que cuenta con una cantera de Travertinos, e instalaciones auxiliares;
tales como, área de molienda, almacenes, caminos de acceso y otras. Todas las instalaciones antes mencionadas ocupan un área de 2.0615 Hectáreas y se ubican en el Distrito de Yanacancha, Provincia de Chupaca, Departamento de Junín; a una altitud aproximada que oscila entre los 3850 y 3900 msnm. La vida útil del proyecto estará en función de la presencia del mineral, estimándose una vigencia aproximada de 62 años, por lo tanto la
finalidad de proporcionar medidas orientadas a restituir el ambiente en que la empresa desarrolla sus actividades a condiciones cercanas a la original.
Esto en la medida que la factibilidad técnica lo permita y cumpliendo con las exigencias de la normativa ambiental y minera vigente.
1.2. FORMULACIÓN DEL PROBLEMA 1.2.1. Problema General
¿Cómo implementarías el Plan de Cierre de Minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C., Distrito de Yanacancha, Junín 2018?
1.2.2. Problemas Específicos
¿Qué factores influyen en el Plan de Cierre de Minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C., ¿Distrito de Yanacancha, Junín 2018?
¿Cuáles son los indicadores para el Plan de Cierre de Minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C, Distrito de Yanacancha, Junín 2018, se cumplirá con las normas vigentes?
1.3. OBJETIVOS
1.3.1. Objetivo General
Aplicar la normativa minera D.S. N° 033-2005 EM al Plan de Cierre de Minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C, Distrito de Yanacancha, Junín 2018,
1.3.2. Objetivos específicos
Determinar los factores que influyen en el Plan de Cierre de Minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C, Distrito de Yanacancha, Junín 2018
Determinar los indicadores del plan de cierre para evaluar la eficacia de las medidas implementadas.
1.4. JUSTIFICACIÓN E IMPORTANCIA DEL ESTUDIO
a.- Justificación Teórica: La presente investigación, tiene por finalidad evaluar los impactos ambientales y la planificación del cierre y post cierre adecuado.
b.- Justificación aplicativa o práctica: El propósito es implementar prácticas ambientales de manera sistemática y progresiva del cierre de minas.
c.- Justificación Valorativa: Al gestionar el plan de cierre se ordenará de forma significativa las áreas que están sin actividad minera, beneficiando de esta forma al medio ambiente y a la empresa puesto que tendrá que invertir menos tiempo y dinero en el cierre final.
d.- Justificación Académica: La necesidad que nos impulsa a realizar este proyecto, es conseguir demostrar que se puede aprovechar los recursos minerales, cuidando el medio ambiente y evitando problemas sociales que interrumpan la actividad minera.
1.5. ALCANCES Y LIMITACIONES DE LA INVESTIGACIÓN 1.5.1. Alcances de la Investigación
El trabajo de investigación tiene un alcance geográfico hacia las empresas mineras no metálicas que explotación Blocks de travertinos en la región Junín.
1.5.2. Limitaciones de la Investigación
El trabajo de investigación tiene un alcance geográfico hacia las empresas mineras no metálicas que explotación Blocks de travertinos en la región Junín y que se encuentran cumpliendo las normativas ambientales y mineras.
Una de las limitaciones más importantes de la investigación es que no se cuenta con profesionales especializado en la elaboración de plan de cierre de minas en minería no metalica como es el caso del Travertino, que explota la concesión minera Huáscar 4.
CAPÍTULO II MARCO TEÓRICO 2.1. ANTECEDENTES DEL ESTUDIO
La Empresa TRAVERTINOS LEYVA S.A.C, es titular de la concesión Minera No Metálica “HUASCAR 4”, con codigo N° 0823182bx01, que tiene una extensión de 199.57 hectáreas, según consta en el asiento 1 de la partida 11053312, inscrita en el libro de derechos mineros del registro de minería de la zona registral N° VIII – Sede Huancayo. Cuenta con todos los permisos de uso de terreno superficial de la Comunidad Campesina de Yanacancha, tiene aprobada la declaración de impacto ambiental, el incio de activiades continuas de explotacion (Incluye el plan de Minado), el certificado de operacion minera (COM) y por ultimo tiene constancia de Pequeño productor Minero.
Dicho Derecho minero se encuentra ubicado en el caserío Vista Alegre, Distrito de Yanacancha y Provincia de Chupaca, Departamento de Junín.
La roca caliza (CaCO3) extraída de este yacimiento, es utilizada como materia prima para la producción de blocks de travertinos; de esta manera el 98.80% del mineral es aprovechado y el otro 1.2% que viene a ser la capa superior del suelo, es removido y depositado en los botaderos, mas no tiene un fin específico para ayudar a recuperar el estado natural del medio ambiente.
2.2. BASES TEÓRICAS
Se tiene como base a las normas ambientales que toda empresa minera tiene que cumplir en cada proyecto minero, y para este proyecto que es un plan de cierre de minas, las bases legales a tomar en cuenta según el TEXTO ÚNICO DE PROCEDIMIENTOS ADMINISTRATIVOS (TUPA) de la DIRECCION REGIONAL DE JUNÍN, son las siguientes:
Ley N° 28090: Ley que regula el Cierre de Minas (14-10-2003).
D.S. N° 033-2005-EM (Art. 12° y 13°) (15-08-2005) Reglamento para el cierre de minas.
D.S. N° 045-2006-EM (Art. 1° y 2°): Modifican artículos del
Reglamento de la Ley de Cierre de Minas aprobado por D.S. N° 033- 2005-EM (15-08-2006).
D.S. N° 059-2005-EM (Art. 36°y 37°): Aprueban reglamento de pasivos ambientales de la actividad minera (08-12-2005).
Ley N° 28271: Ley que regula los pasivos ambientales de la actividad minera (06-07-2004).
D.S. N° 036-2006-EM (Art. 1°): Establecen disposiciones generales para la aplicación del silencio administrativo negativo en procedimientos tramitados ante la dirección regional de asuntos ambientales (05-07-2006).
D.S. N° 039-2005-EM (Art. 25°): Establecen régimen de registro de entidades autorizadas a elaborar planes de cierre de minas (11- 10-2005).
D.S. N° 038-2001-AG (Art. 64°): Aprueban el reglamento de la ley de áreas naturales protegidas (26-06-2001).
Ley N° 26834: Ley de áreas naturales protegidas (04-07-97).
Ley N° 27444: Ley del procedimiento administrativo general (11-04- 2001).
R.M. Nº 179-2006-MEM/DM: Declaran que diversos gobiernos regionales han concluido el proceso de transferencia de funciones sectoriales en materia de energía y minas (16-04-06).
R.M. Nº 139-2008-MEM/DM: Aprueban relación de procedimientos a cargo de las Direcciones Regionales de Energía y Minas o del órgano competente para ejercer las funciones transferidas del Sector Energía y Minas (27-03-2008).
La principal norma legal que regula los planes de cierre de minas es la Ley N° 28090 que establece que todas las unidades mineras en operación y los proyectos mineros deben elaborar y presentar sus respectivos planes de cierre de minas máximo al año de ser aprobado el Estudio de Impacto Ambiental (EIA). Además debe constituir una garantía financiera para cubrir el costo del cierre de la mina, incluyendo un posible tratamiento a largo plazo y las actividades de monitoreo post- cierre.
El Reglamento para el Cierre de Minas, aprobado por D.S. N° 033-2005- EM establece los procedimientos y condiciones para la presentación, revisión, aprobación y actualización del Plan de Cierre de Minas, así como las condiciones y procedimientos para la ejecución, liquidación o ejecución de la garantía financiera y seguimiento de las actividades en el sitio después del cierre.
Acompañando a estos lineamientos existen un conjunto de normas legales donde designan a cada gobierno regional sus funciones sectoriales, además de las normas que hacen respetar un procedimiento administrativo y regulan los aspectos ambientales. Todas estas normas legales se encuentran sujetas a cambios para garantizar su continua mejora.
2.3. DEFINICIÓN DE TÉRMINOS BÁSICOS
Para los efectos del presente proyecto se adoptan las definiciones contenidas en el Artículo 7 del D.S. N° 033-2005-EM:
ABANDONO DE ÁREAS, LABORES E INSTALACIONES: Desactivar o dejar inactivas las áreas, labores e instalaciones de una unidad minera sin contar o sin cumplir el respectivo Plan de Cierre de Minas aprobado. El abandono es una acción ilegal.
ÁREA DE INFLUENCIA: Espacio geográfico sobre el cual las actividades mineras ejercen algún tipo de impacto sobre la flora, fauna, agua, aire, poblaciones, paisajes, patrimonio arqueológico, etc.
CESE DE OPERACIONES: Término de las actividades productivas de la unidad minera debidamente comunicado a la autoridad competente. Para efectos del presente Reglamento, dentro del cese de operaciones también se comprende las actividades de exploración minera.
CIERRE DE INSTALACIONES MINERAS: Conclusión definitiva de todas las actividades de cierre de una o más de una instalación que forma parte de una unidad minera, la cual incluye las labores de mantenimiento y las propias de post cierre, de modo tal que se garantice el cumplimiento de los objetivos de cierre contemplados en el Plan de Cierre de Minas de la unidad minera donde se localiza la instalación y con estricto cumplimiento de la legislación ambiental.
CIERRE FINAL: Conclusión definitiva de las actividades para el cierre de todas las labores, áreas e instalaciones de una unidad minera, que por razones operativas, no hayan podido cerrarse durante la etapa productiva o comercial, de modo tal que se garantice el cumplimiento de los objetivos de cierre contemplados en el Plan de Cierre de Minas aprobado y cuya adecuada ejecución ha sido verificada a través de una auditoría integral dispuesta por la autoridad competente, sin perjuicio de las actividades de post cierre que deberán continuar ejecutándose en el marco de la legislación ambiental vigente.
CIERRE PROGRESIVO: Actividades de rehabilitación que el titular de actividad minera va efectuando simultáneamente al desarrollo de su actividad productiva, de acuerdo al cronograma y condiciones establecidos en el Plan de Cierre de Minas aprobado y ejecutado bajo supervisión de la autoridad minera.
ESTABILIDAD FÍSICA: Comportamiento estable en el corto, mediano y largo plazo de los componentes o residuos mineros frente a factores exógenos y endógenos, que evita el desplazamiento de materiales, con el propósito de no generar riesgos de accidentes o contingencias para el ambiente y para la integridad física de personas y poblaciones y de las actividades que éstas desarrollan.
ESTABILIDAD QUÍMICA: Comportamiento estable en el corto, mediano y largo plazo de los componentes o residuos mineros que, en su interacción con los factores ambientales, no genera emisiones o efluentes, cuyo efecto implique el incumplimiento de los estándares de calidad ambiental; i.e. eviten o controlen los riesgos de contaminación del agua, aire o suelos; efectos negativos sobre la fauna y flora, los ecosistemas circundantes o sobre la salud y seguridad de las personas.
INSTALACIONES MINERAS: Para efectos de la aplicación del presente Reglamento, se consideran como tales a todas aquellas estructuras e infraestructuras que se requieran para el desarrollo de las actividades mineras, tales como labores mineras, depósitos de desmontes, instalaciones de beneficio que tengan como objeto la preparación mecánica, separación, metalurgia o refinación de los recursos minerales, incluyendo plantas concentradoras, las plantas de chancado y molienda, depósitos de relaves, fundiciones, refinerías, depósitos de residuos de fundiciones así como las demás de apoyo necesarias, tales como, maestranzas, casas de fuerza, talleres, polvorines, depósitos de insumos químicos, áreas de embarque y despacho, depósitos de concentrados, campamentos, instalaciones sanitarias, caminos, entre otras.
2.4. HIPOTESIS, VARIABLES Y DEFINICIONES OPERACIONALES 2.4.1. Planteamiento de la hipótesis
A) Hipótesis General
Aplicando la normativa minera D.S. N° 033-2005 EM, se cumplirá las normas vigentes del Plan de Cierre de Minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C,Distrito de Yanacancha, Junín 2018
B) Hipótesis Específicas
Los factores externos determinan el Plan de Cierre de Minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C,Distrito de Yanacancha,Junín 2018
Los indicadores técnicos influyen el Plan de Cierre de Minas en la Concesión Minera Huáscar 4 de la Empresa Travertinos Leyva S.A.C,Distrito de Yanacancha,Junín 2018
2.5. IDENTIFICACIÓN Y CLASIFICACIÓN DE LAS VARIABLES
Variable Dependiente X: Cumplimiento de la normativa ambiental.
Variable Independiente Y: Plan de Cierre de Mina
2.6. OPERACIONALIZACIÓN DE LAS VARIABLES
Tabla 1: Operacionalización de variables
VARIABLE DEFINICIÓN
CONCEPTUAL DIMENSIONES INDICADORES
Independiente
Plan de Cierre de Minas.
Estabilización física.
Estabilización química.
Establecimiento de la Forma del Terreno.
Mantenimientos y Monitoreos.
Dependiente Normativa Ambiental
Ley N° 28090
Ley N° 26834.
Ley N° 27444
Ley N° 28271
D.S. N° 033-2005-EM.
Porcentaje de cumplimiento
(%)
CAPÍTULO III
METODOLOGÍA DE LA INVESTIGACIÓN 3.1. MÉTODO DE INVESTIGACIÓN
El presente trabajo investigación será realizado con en el método científico.
Para Mario Bunge «El método científico es un rasgo característico de la ciencia, tanto de la pura como de la aplicada: donde no hay método científico, no hay ciencia. Pero no es infalible ni autosuficiente. El método científico es falible: puede perfeccionarse mediante la estimulación de los resultados a los que llega por medio del análisis directo. Tampoco es autosuficiente, no puede operar en un vacío de conocimientos, sino que requiere algún conocimiento previo que pueda luego reajustarse y elaborarse, y tiene que complementarse mediante métodos especiales adaptados a las peculiaridades de cada tema»
3.2. TIPO DE INVESTIGACION No Experimental:
Transeccional: Exploratorio / Descriptivo 3.3. NIVEL DE INVESTIGACION
El nivel de investigación es el descriptivo.
3.4. UNIDAD DE ESTUDIO, POBLACIÓN Y MUESTRA 3.4.1. Unidad de estudio
Concesión Minera No Metálica Huascar 4 de la empresa Travertinos Leyva SAC, la cual se encuentra en actividad minera sin tener un Plan de cierre de minas.
3.4.2. Población
Representado por las siguientes Normas:
Ley N° 28090
Ley N° 26834.
Ley N° 27444
Ley N° 28271
D.S. N° 033-2005-EM.
3.4.3. Muestra.
Representado por la Norma
D.S. N° 033-2005-EM.
3.5. METODO
A.- Técnicas de recolección de datos y análisis de datos
Una de las técnicas es el análisis documental de la institución, donde obtendremos información valiosa para lograr el encuadre que incluye, básicamente, describir los acontecimientos, problemas y reacciones en el proyecto.
Con esta técnica recopilaremos datos a nivel técnico mediante la inspección a cada áreas del proyecto que necesite de un plan de cierre, teniendo en cuenta las actividades en proceso y los estudios iniciales para elaborar, de este modo tendremos una idea de lo que se tiene que empezar a consideran en el plan de cierre de minas.
Entre estas tareas encontramos la recopilación, acumulación y transformación de los datos.
B.- Procedimientos
Los pasos seguidos para el desarrollo de la investigación fueron:
1. Se analizó la documentación y observaciones obtenidas en la visita a la concesión minera “HUASCAR 4”; esta información permitió contar con los datos necesarios para la elaboración del plan de cierre.
2. A partir de la información anterior, se elaboraron los criterios para diseñar el cierre progresivo, simultáneo al desarrollo de la actividad productiva, de acuerdo a un cronograma y condiciones que estableceremos hasta obtener el Plan de Cierre final.
3. Es importante aclarar en este punto, que a lo largo del análisis se tendrá en cuenta los datos de la Declaración de impacto ambiental para dejar tal cual o en mejores condiciones las áreas impactadas por la operación, esto incluye todos los componentes, flora, fauna, aire, suelo, agua.
4. Posteriormente elaboramos el plan de cierre de minas de acuerdo a las condiciones del proyecto.
5. Finalmente el asesor revisa, corrige y da las recomendaciones para mejorar el proyecto.
CAPÍTULO IV
“PLAN DE CIERRE DE MINAS EN LA CONCESION MINERA HUASCAR 4 DE LA EMPRESA TRAVERTINOS LEYVA S.A.C, DISTRITO DE YANACANCHA,
JUNÍN 2018”
RESUMEN EJECUTIVO
1.0 MARCO GENERAL DE REFERENCIA
En cumplimiento de las Normas Legales correspondiente al Cierre de Minas, Travertinos Leyva S.A.C., ha encargado a un equipo de profesionales la elaboración de los Planes de Cierre, para su derecho minero en operación, así como de sus correspondientes canchas de desmonte.
Las operaciones mineras que realiza Travertinos Leyva S.A.C.
(Pequeño Productor minero) se efectúan para la extracción de no metálicos. En la concesión minera “Huascar-4” las operaciones de explotación están orientadas a la extracción de Travertinos,
La concesión “HUASCAR-4”, se encuentra ubicada en el Departamento de Junín, Provincia de Chupaca, en el Distrito de Yanacancha.
2.0 OBJETIVOS ESPECÍFICOS DEL CIERRE Los objetivos específicos del cierre, son:
Desarrollar un plan durante la etapa final que conduzca a un reacondicionamiento de las superficies y áreas de influencia alteradas por la Actividad Minera, dando Seguridad a la zona, protegiendo la salud humana y permitiendo beneficios de tipo social y económico.
Establecer en lo posible un paisaje estable que sea estético y ambientalmente compatible con el paisaje circundante.
Mantener l a estabilidad física y química de las instalaciones existentes dentro de la concesión.
Conservar la calidad de los cuerpos de agua presentes, de los impactos de la Actividad Minera en la Fase de Cierre y Post- cierre.
Minimizar los efectos negativos del cierre sobre poblaciones aledañas.
3.0 CONDICIONES ACTUALES DE LA CANTERA
Las actividades de explotación están en función de la oferta y demanda del mercado, actualmente la cantera se encuentra temporalmente paralizada por condiciones de mercado. El poblado más cercano Yanacancha se encuentra aproximadamente a 3.6Km. en línea recta hacia la operación minera, siendo el acceso por la localidad de Vista Alegre.
4.0 COMPONENTES DEL PROYECTO
Acceso a la cantera
Labores Mineras
Canchas de Desmonte
Instalaciones Auxiliares
Oficina de cantera y tópico de Primeros Auxilios
Depósito de herramientas y EPP Dormitorio para personal de guardianía Comedor y cocina
Silo
Polvorín auxiliar subterráneo
5.0 METODOS DE EXPLOTACION
La explotación de los travertinos se efectúa por campañas, el tonelaje mensual extraído puede ser variable.
El método de explotación usado es a cielo abierto (Canteras) debido a que el material económico aflora generalmente en superficie o cerca de ella. El ciclo de minado es el siguiente:
Desencapado.
Algunas zonas del área a ser explotada se encuentran cubiertas por material orgánico (suelos) que se retira a una cancha con la finalidad de ser usado en la etapa de cierre, cada labor cuenta con una cancha para el almacenamiento de material orgánico.
Desbroce.
Generalmente los cuerpos de material a explotar se encuentran cubiertos por material sin valor económico o poco rentable (carbonatos alterados, conglomerados), dicho material será retirado a una cancha o botadero de desmonte ubicado cerca de las labores. Para la extracción del material de desbroce se usa perforación y la voladura por ser generalmente material compacto y/o competente.
Explotación.
Luego de eliminar el material estéril, se extrae el material económico (travertinos), la explotación se efectúa por bancos de 8 m de altura divididos en gradines o mini bancos de 2.00 m, de altura, la explotación es descendente, y se realiza utilizando métodos de perforación y
voladura, una vez extraído el material valioso (travertinos), se procede a trasladarlo a la ciudad de Lima para el beneficio correspondiente 6.0 MEDIDAS PREVISTAS PARA EL CIERRE PROGRESIVO Y COSTOS
Debido a que la explotación de las canteras se realiza mediante el método de Cielo Abierto, las medidas de cierre se refieren principalmente a la estabilidad física de taludes en las canteras y las canchas de desmonte, así como a cautelar el uso indebido de los terrenos en la medida del avance de la explotación.
El cuadro siguiente muestra un resumen de las medidas previstas de cierre progresivo, para la cantera “HUASCAR-4” que se implementarán a partir del presente año y que se extenderán, hasta el año 2042 (20 años).
CRONOGRAMA PARA EL PLAN DE CIERRE PROGRESIVO
INSTALACIONES DEL PROYECTO ACTIVIDADES PROGRAMADAS DE CIERRE PROGRESIVO
COSTO ESTIMADO (US$/AÑO) 1. DESMANTELAMIENTO
a. Cantera. Retiro de los equipos y/o maquinaras usadas
100
b. Instalaciones de procesamiento. - -
c. Instalaciones de manejo de residuos.
Servicios de EPS-RS. 200
d. Instalaciones de manejo de agua.
- -
e. Áreas de material de préstamo. - -
f. Otras infraestructuras relacionadas en el proyecto.
- -
g. Servicios de alojamiento e infraestructura para el uso de los trabajadores.
- -
2. DEMOLICIÓN, SALVAMENTO Y DISPOSICIÓN
a. Cantera. - -
b. Instalaciones de procesamiento. - -
c. Instalaciones de manejo de residuos.
- -
d. Instalaciones de manejo de agua.
- -
e. Áreas de material de préstamo. - -
f. Otras infraestructuras relacionadas al proyecto.
- -
g. Servicios de alojamiento e infraestructura para uso de los trabajadores.
- -
3. ESTABILIDAD FÍSICA
a. Canteras. Construcción del cerco perimétrico en forma progresiva de acuerdo al avance de labores.
100
Señalización de prevención. 50
Perfilado de taludes con trabajos de restauración (voladura de restauración).
600
Traslado y reutilización del desmonte para el relleno de las labores explotadas.
400
b. Instalaciones de procesamiento. Formación de bermas de seguridad en labores explotadas.
200
c. Canchas o botaderos de desmonte.
Reducción del ángulo de talud de
las canchas de desmonte. 300
d. Instalaciones de manejo de agua.
Revestimiento de canales de coronación y mantenimiento de
pendientes (opcional). 100
5. ESTABILIDAD HIDROLÓGICA
a. Cantera Monitoreo de la calidad del agua producto de las precipitaciones en contacto con las labores.
200
6.ESTABLECIMIENTO DE LA FORMA DEL TERRENO 7. REVEGETACIÓN
Cobertura con material orgánico (suelos) en áreas críticas de la cancha de desmonte.
300
Mantenimiento de la re-vegetación. 200 Re-vegetación con especies
nativas los botaderos de material de desmonte.
300
8. HÁBITATS ACUÁTICOS 9. PROGRAMAS SOCIALES
Capacitación a los integrantes de los pueblos cercanos en temas de protección y conservación del medio ambiente y encuestas.
200
TOTAL 3,250
7.0 MEDIDAS PREVISTAS PARA EL CIERRE FINAL Y COSTOS
El cierre final, previsto para el año 2,042, contempla la ejecución de las medidas que se muestran en el cuadro siguiente:
CRONOGRAMA PARA EL PLAN DE CIERRE FINAL
INSTALACIONES DEL PROYECTO
ACTIVIDADES PROGRAMADAS COSTO ESTIMADO (US$/AÑO) 1. DESMANTELAMIENTO
a. Cantera. Retiro de los equipos y/o maquinaria usada
100
b. Instalaciones de procesamiento - -
c. Instalaciones de manejo de Desmantelamiento de residuos. instalaciones de cobertura del
relleno de seguridad.
100
Relleno, sellado y nivelado de relleno de seguridad.
100
Servicios de una EPS-RS 200
d. Instalaciones de manejo de agua.
Retiro de los tanques de PVC a otras unidades del titular.
50
e. Áreas de material de préstamo.
- -
f. Otras infraestructuras relacionadas al proyecto.
Desmantelamiento de las instalaciones auxiliares pre- fabricadas de madera.
200
Desmantelamiento o retiro de los recipientes y/o materiales que se encuentran sobre las losas.
100
2. DEMOLICIÓN, SALVAMENTO Y DISPOSICIÓN
a. Cantera. - -
b. Instalaciones de procesamiento.
-
- c. Instalaciones de manejo de
residuos.
- -
d. Instalaciones de manejo de agua.
Demolición de los canales de derivación o coronación.
100 e. Áreas de material de
préstamo.
- -
f. Otras infraestructuras relacionadas al proyecto.
Demolición de las losas de Concreto
100 Sellado y Clausura del polvorín
auxiliar subterráneo.
100
3. ESTABILIDAD FÍSICA
a. Canteras. Instalación del cerco perimétrico final.
200
Señalización de prevención final. 100 Remodelado de los taludes de las
labores explotadas (voladura de restauración)
1200
Traslado y reutilización del material almacenado en las canchas para relleno y nivelación
800
de las labores finales explotadas.
b. Instalaciones de procesamiento.
- -
c. Canchas o botaderos de desmonte.
Reducción del ángulo de talud de las canchas de desmonte hasta el ángulo estable.
1,200
d. Instalaciones de manejo de agua.
Revestimiento y limpieza de canales de derivación o coronación final y conservación de pendientes.
200 4. ESTABILIDAD GEOQUÍMICA
Análisis para determinar el PNN (02 muestras).
200
5. ESTABILIDAD HIDROLÓGICA Monitoreo de aguas (02 muestras).
300
6. ESTABLECIMIENTO DE LA FORMA DEL TERRENO 7. REVEGETACIÓN
Cobertura con material orgánico (suelos) áreas críticas del talud de la cancha de desmonte.
300
Revegetación de la cancha de desmonte ejecutada durante la etapa final del proyecto.
500
Mantenimiento de la
Revegetación hasta la etapa de post cierre.
100
8. HÁBITATS ACUÁTICOS 9. PROGRAMAS SOCIALES
Programas de reconversión laboral y auditoria interna.
1,000
TOTAL 7,250
8.0 ACTIVIDADES POST- CIERRE
Las actividades Post-Cierre, referidas al mantenimiento, monitoreo y vigilancia Post-Cierre de la Cantera “Huascar-4” se han previsto para un período mínimo de 5 años, con la finalidad de comprobar si se han alcanzado con éxito los objetivos de cierre trazados, También en cumplimiento de las Normas Legales correspondientes.
8.1 MANTENIMIENTO, MONITOREO Y VIGILANCIA POST-CIERRE Y COSTOS ESTIMADOS
CRONOGRAMA PARA EL MANTENIMIENTO, MONITOREO Y VIGILANCIA POST-CIERRE Y COSTOS ESTIMADOS
ACTIVIDADES DE MANTENIMIENTO POST-CIERRE
ACTIVIDADES PROGRAMADAS COSTO ESTIMADO ANUAL
(US$) 1. MANTENIMIENTO FÍSICO
CUIDADO PASIVO
a. Cantera. Reparación y limpieza de los taludes de labores afectadas.
200 Pintado y arreglo de paneles
informativos.
100 Limpieza de las bermas de
seguridad.
150 b. Cancha o botadero de
desmonte.
Reparación y limpieza de taludes de canchas de desmonte.
200 Reparación de áreas re-
vegetadas dañadas del botadero de material orgánico (suelos).
150 Pintado y arreglo de paneles
informativos.
50 c. Otras infraestructuras
relacionadas al proyecto.
Limpieza de áreas donde se desmantelaron instalaciones
auxiliares. 50
Limpieza y mantenimiento de las vías de acceso.
250 CUIDADO ACTIVO
a. Cantera. Perfilado de taludes que pudieron haber cedido.
500
Perfilado complementario de áreas adyacentes a las labores explotadas.
100
b. Canchas ó botaderos de desmonte.
Perfilado de taludes de desmonte afectados luego del cierre final.
500 c. Otras infraestructuras
relacionadas al proyecto.
Nivelación de terrenos ocupados por instalaciones auxiliares.
100
2. MANTENIMIENTO GEOQUÍMICO 3. MANTENIMIENTO
HIDROLÓGICO
Limpieza de los drenajes naturales.
100 Limpieza y mantenimiento de los
canales de derivación existentes
después del cierre final. 200
4. MANTENIMIENTO BIOLÓGICO
Actividades de mantenimiento para la regeneración natural de la flora y fauna nativa en el área del proyecto.
300
TOTAL 2,950
ACTIVIDADES DE MONITOREO POST-CIERRE
ACTIVIDADES PROGRAMADAS COSTO ESTIMADO ANUAL
(US$) 1.MONITOREO DE ESTABILIDAD
FÍSICA
a. Cantera. Toma de muestras para el análisis de la estabilidad de taludes para usar el programa SLIDE 5.
200
Inspección visual para detectar rajaduras y derrumbes.
100 Inspección visual de grietas de
tensión.
100 Levantamiento topográfico-
geodésico de precisión.
400 Establecimiento de puntos de
control topográfico y geodésico.
200 Elaboración del informe de
monitoreo de estabilidad física.
200 b. Cancha o botadero de
desmonte.
Inspección visual de taludes para detectar rajaduras y derrumbes.
100 Inspección visual de grietas de
tensión.
100 Levantamiento topográficoy
geodésico de precisipon.
400 Toma de muestras para el análisis
de la estabilidad de taludes de material de desbroce.
200
Elaboración del informe del monitoreo de estabilidad física.
200
c. Otras infraestructuras relacionadas al proyecto.
Inspección visual de las vías de acceso.
100
Inspección visual de los canales de derivación existente.
100
2. MONITOREO DE ESTABILIDAD GEOQUÍMICA
a. Cantera. Toma de muestras en los pies de taludes de labores cerradas
(PNN). 200
b. Canchas de desmonte. Toma de muestras en los pies de taludes de canchas de desmonte
(PNN). 200
3. MONITOREO DE
ESTABILIDAD HIDROLÓGICA 300
Monitoreo de las aguas en áreas cercanas a las labores y canchas de desmonte
4. MONITOREO BIOLÓGICO
Monitoreo de la flora y fauna en el área del proyecto.
300
Medición del retorno espontáneo de las especies del área rehabilitada.
300
TOTAL DE MONITOREO POST- CIERRE
3,700
9.0 CUADRO RESUMEN DE COSTOS ESTIMADOS Y PLAZOS DEL PLAN DE CIERRE “HUASCAR-4”
CIERRE MONTO ESTIMADO (US$) PLAZO EN AÑOS
Cierre Progresivo 65,000 Del 2018 al 2038
Cierre Final 7,250 2038
Post – Cierre 33,250 Del 2038 al 2042
Total 105,500
INTRODUCCIÓN
TRAVERTINOS LEYVA S.A.C, cuenta con una unidad en operación denominada “HUASCAR-4” integrante de la U.E.A. “HUASCAR”, que de acuerdo a lo indicado en la Ley Nº 28090 (Ley que Regula el Cierre de Minas) deberá presentar el Plan de Cierre de Minas, para lo cual ha encargado a un equipo de profesionales la elaboración de dicho Plan que comprende sus canteras en operación, cancha de desmonte o botadero e instalaciones auxiliares.
La elaboración del Plan de Cierre se efectuó de acuerdo al D.S. Nº 033-2005- EM y D.S. Nº 045-2006-EM (Modifican Artículos del Reglamento de la Ley de Cierre de Minas)
1.1 IDENTIFICACION DEL PROPONENTE:
Cuadro 1
Profesionales que participan en el Plan de Cierre
Nombre de la Empresa : TRAVERTINOS LEYVA S.A.C.
RUC : 20510550634
Domicilio Legal
:
Calle Baltazar Caravedo N° 475
Departamento 202-Urb. Santa Catalina-La Victoria-Lima.
Representante Legal : Fidel Angel Leyva Ayzanoa
Partida de Inscripcion Registral-SUNARP
: 11698839
Celular : 992747851
Correo Electrónico : [email protected]
1.1.1 ORGANIGRAMA DEL PROYECTO
El presente Plan de Cierre correspondiente a la unidad “HUASCAR-4”, pertenece al ámbito de la Dirección Regional de Energía y Minas de Junín (DREM – Junín). El material que se explota son los Travertinos.
TRAVERTINOS LEYVA S.A.C., cuenta con diferentes unidades ubicadas en diferentes Regiones del Territorio Nacional y para el cumplimiento de las obligaciones indicadas en el “PLAN DE CIERRE” se ha organizado de la siguiente manera:
Cabe indicar que en el Organigrama propuesto se ha incluido a funcionarios de la Gerencia, con la finalidad de fascilitar y coodinar las actividades programadas en el Plan de Cierre.
Gráfico 1
Organigrama para el Cierre de MinasTRAVERTINOS LEYVA S.A.C.
Fuente: Datos de la Empresa TRAVERTINOS LEYVA S.A.C
1.2 MARCO LEGAL
1.2.1 MARCO LEGAL APLICABLE AL CIERRE DE LA CANTERA Para la elaboración del presente Plan de Cierre se tiene como sustento el marco legal siguiente:
Marco Legal Nacional
Ley General Del Ambiente (Ley Nº 28611) GERENTE GENERAL
SEÑOR FIDEL ANGEL LEYVA AYZANOA
COODINADOR GENERAL DE UNIDADES SEÑOR JUAN ADOLFO LEYZA AYZANOA
INGENIERO DE SEGURIDAD Y SALUD OCUPACION EN MINERIA INGENIERO HECTOR ARTURO LOPEZ DAVILA
Ley Marco del Sistema Nacional de Gestión Ambiental (Ley Nº 28245) y el Reglamento de la Ley Marco del Sistema Nacional de Gestión Ambiental (D.S. Nº 008-2005-PCM)
Ley Orgánica para el Aprovechamiento Sostenible de los RecursosNaturales (Ley Nº 26821)
Ley General de Aguas (D. L. Nº 17752)
Ley General de Residuos Sólidos (Ley Nº 27314) y su Reglamento (Decreto Supremo Nº 057-2004-PCM)
Ley General del Patrimonio Cultural de la Nación (Ley Nº 28296)
Reglamento de Estándares Nacionales de Calidad Ambiental del Aire (D.S. Nº 074 – 2001 – PCM)
Reglamento de Estándares Nacionales de Calidad Ambiental para Ruido (D.S. N 085-2003- PCM)
Estándares d e Calidad A m b i e n t a l p a r a a i r e ( D.S. Nº 003- 2009- MINAM)
Marco Legal Sector Minería
Ley que Regula el Cierre de Minas (Ley Nº 28090) y su Reglamento para el Cierre de las Minas (D.S. Nº 033-2005- EM).
Reglamento de la Ley Nº 27651-Ley de Formalización y Promoción de la pequeña minería y la Minería Artesanal (D.S. Nº 005-2009-EM)
Reglamento para la Protección Ambiental en las Actividades de Minero metalúrgicas (D.S. N° 016-93-EM)
Guía de Planes de Cierre de Minas (R.D. Nº 130-2006-MEM-AAM)
Guía de Manejo Ambiental para Minería No Metálica (R.M. Nº 188- 97- EM/VMM)
Guía Ambiental para la Estabilidad de Taludes de Depósitos de Residuos Sólidos Provenientes de las Actividades Mineras (R.D. Nº 034-98-EM/DGAA).
Guía de Relaciones Comunitarias (R.D. Nº 010-2001-EM/DGASS).
Modifican artículos del reglamento de la ley de Cierre de Minas aprobado por D.S. N° 033-2005-EM (D.S. N° 045-2006-EM).
1.2.2 INFORMACIÓN DE LA CONCESION MINERA Cuadro 2
Información de Inscripción de la Concesión Minera
Derecho Minero Datos de Registro Público SUNARP
HUASCAR-4 Asiento 1 / N° Titulo 00015737/ N° Partida 11053312
1.2.3 INFORMACIÓN SOBRE LA PROPIEDAD DEL TERRENO SUPERFICIAL
Cuadro 3
Información sobre Propiedad del Terreno Superficial de la Concesión Derecho Minero Propiedad del Terreno Superficial
HUASCAR-4 Terrenos Eriazos de la Comunidad Campesina de Yanacancha
1.2.4 INSTRUMENTOS AMBIENTALES APROBADOS Cuadro 4
Instrumentos Ambientales Aprobados para la Concesión
Derecho Minero Instrumentos ambientales Aprobados
HUASCAR-4 R.D. N° 000058-2018-GRJ/GRDE/DREM/DR . del 20 de Marzo del 2018.
1.2.5 AUTORIZACIÓN DEL TERRENO SUPERFICIAL Cuadro 5
Instrumentos Ambientales Aprobados para la Concesión U.E.A. y/o Derecho
Minero Propiedad del Terreno Superficial
U.E.A. “HUASCAR-4” Convenio firmado entre la Comunidad Campesina de Yanacancha y Travertinos Leyva S.A.C.
1.3 UBICACIÓN DEL PROYECTO 1.3.1 UBICACIÓN POLÍTICA
Cuadro 6
Ubicación de la Concesión Minera Concesión
Minera Departamento Provincia Distrito
HUASCAR-4 Junín Chupaca Yanacancha
1.3.2 UBICACIÓN GEOGRÁFICA Cuadro 7
Ubicación Geográfica de la Concesión Minera “CONCESION MINERA HUASCAR 4”
VERTICE NORTE ESTE
V1 8 639,904.200 459 509.200 V2 8 638,620.840 460 282.670 V3 8 637,933.330 459 141.930 V4 8 639,216.680 458 368.450
1.4 HISTORIA DEL PROYECTO
Reseña Histórica de TRAVERTINOS LEYVA S.A.C.
TRAVERTINOS LEYVA S.A.C. es una empresa que se dedica a la explotación, producción de minerales no metálicos desde hace 30 años, contribuyendo con el desarrollo industrial del país.
Los artífices de la creación de la empresa es el señor Fidel Angel y Juan Adolfo Leyva Ayzanoa empresario mineros de mineria metalica y no metalica.
Travertinos Leyva S.A.C., comenzó desde sus inicios con la explotación de Travertinos.
Los minerales extraídos de las concesiones minera no metalicas ubicadas en los departamentos Junín son llevadas a la Planta de Beneficio ubicada en Lima.
Travertinos Leyva S.A.C., actualmente es un Pequeño Productor Minero, dedicado a la exploración, explotación y comercialización de minerales No Metálicos tales como: Travertinos y onix.
La concesión minera “HUASCAR-4” integrante a la U.E.A. “HUASCAR”, es una de las concesiones de Travertinos Leyva S.A.C., que provee de materia prima para la industria (Blocks de Travertinos).
La comercialización de los minerales industriales es de manera directa en la ciudad de Lima, sin ningún proceso metalúrgico, de forma natural bajo la siguiente secuencia.
Gráfico 2
Diagrama de Explotación de la Concesión Minera “HUASCAR-4”
Explotación (D.M.: “HUASCAR- 4”) Mineral No -metálico
Transporte
Entrega a la Planta de beneficio
“MERCADOS DE LA CAPITAL ” Fuente: Datos de la Empresa TRAVERTINOS LEYVA S.A.C
Actualmente dentro del área de la Concesión minera “HUASCAR-4” se cuenta con tres labores:
Labor 1.
Labor 2.
Labor 3.
La concesión minera “HUASCAR-4” se encuentra ubicada en el distrito de Yanacancha, Provincia de Chupaca, departamento de Junín. El material explotado son los Blocks de travertinos.
1.4.1 PRODUCCIÓN DE LA CANTERA:
Actualmente la concesion minera se encuentra temporalmente paralizada por condiciones de mercado.
El mineral económico (Blocks de travertinos) será explotado a cielo abierto (canteras) mediante la formación de labores conformada por uno, dos y tres bancos en función de la potencia del material económico, debido a
que dentro del área del derecho minero “HUASCAR-4” afloran cuerpos irregulares en diferentes lugares, se diseñó la apertura de canteras que abarcan solamente los afloramientos donde se presenta el material económico.
La explotación se efectuará mediante bancos de hasta 8 m de altura divididos en gradines y/o minibancos de un promedio de 2.0 m de altura en forma descendente.
Para la explotación del material económico y retiro de material de desbroce se usa voladura debido a que dichos materiales son competentes.
El diseño programado de las labores es el siguiente:
Gráfico 3
Diseño Actual de Bancos de la Concesión Minera
Fuente: Datos de la Empresa TRAVERTINOS LEYVA S.A.C
El material extraído es clasificado de acuerdo a los requerimientos del mercado, luego es transportado a la ciudad de Lima para su beneficio en en los Mercados de la Capital del Peru.
1.4.2 UBICACIÓN DEL DERECHO MINERO “HUASCAR-4”:
La Concesión Minera “HUASCAR-4”, se encuentra ubicada en el
distrito de Yanacancha, provincia de Chupaca, departamento de Junín.
La distancia desde la ciudad de Huancayo es de 49 Km aproximadamente.
1.4.3 ACCESIBILIDAD
El acceso a la concesión minera es el siguiente:
Cuadro 8
Accesibilidad (Lima – Concesion Minera) RUTA DISTANCIA
(km) TIPO DE VIA
LIMA-HUANCAYO 310 ASFALTADO
HUANCAYO – VISTA ALEGRE 45 AFIRMADO
VISTA ALEGRE – CONCESION
MINERA 04 TROCHA CARROZABLE
T O T A L 359 ----
1.4.4 VIDA UTIL DEL PROYECTO
La Concesión Minera “HUASCAR-4” cuenta en la actualidad con las siguientes reservas de Travertinos.
Cuadro 9
Reserva de Material Económico CONCESIÓN
MINERA HUASCAR 4
RESERVAS DE MINERAL (TM)
MINERAL PROBADAS PROBABLES TOTAL
MATERIAL
SUELTO 17,280 25,920 43,200
TRAVERTINOS MATERIAL PARA
BLOQUES 69,120 103,680 172,800 TOTAL 86,400 129,600 216,000
