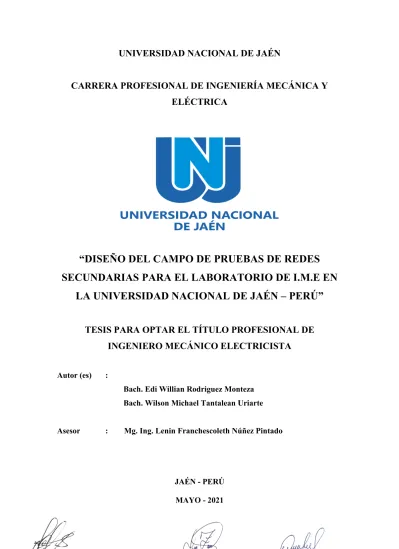

The main objective of the thesis is the design of the secondary network test field of the Electrical Mechanical Engineering Laboratory (IME) of the National University of Jaén. A budget was also drawn up for the delivery, installation and transport of the secondary network, amounting to a total of S.
INTRODUCCIÓN
OBJETIVOS
Objetivo general
Objetivos específicos
MATERIALES Y METODOS
Materiales
- Equipos
- Software
- Materiales de gabinete
Objeto de estudio
Metodología
Ubicación geográfica
Diseño del acondicionamiento de los componentes de una red secundaria
Elaboración del manual de funcionamiento y seguridad del laboratorio
Describir los componentes de una red secundaria
- Cable (auto-portante) monofásica y trifásica
- Accesorios de los cables autoportantes
- Postes (armados) monofásico trifásico
- Sistema de protección
- Subestaciones de Distribución Monofásico y Trifásico
- Acometidas (medidores) monofásico trifásico
- Alumbrado Público (A.P)
- Caída de tensión
- Perdidas de potencia
- Distancias mínimas de seguridad (DMS)
El material de producción del cuerpo de la grapa será una aleación de aluminio de alta resistencia; El elemento de ajuste o presión del neutro deberá ser del mismo material que el cuerpo o de material termoplástico resistente a la radiación ultravioleta; El estribo será de acero galvanizado en caliente. Para la elaboración del diseño de campo de la red para el laboratorio se deben seguir las especificaciones de la norma, según la versión vigente a la fecha de elaboración del proyecto. Para realizar la conexión y montaje de la red secundaria se utilizan conectores de perforación, los cuales van provistos de un sistema de montaje de fusibles o de conexión de cables con pernos y tuercas.
Debe diseñarse y fabricarse para soportar los esfuerzos cortantes debidos a la presión de la tuerca de 71 kN. Los valores máximos de resistencia que debe tener una red secundaria a 380 – 220V, valor equivalente de todas las puestas a tierra del conductor neutro, sin incluir las puestas a tierra de la estación de distribución o usuario, deben tener un valor máximo de 6 Ohm (MEM, 2003). En el caso de una red de 440 – 220V, debe tener un valor equivalente de todas las puestas a tierra del conductor neutro, sin incluir las puestas a tierra de la estación transformadora de distribución ni del usuario, debe tener un valor máximo de 10 Ohm (MEM, 2003 ).
Forma parte de la instalación eléctrica que se utilizará y que se construirá desde las redes públicas de distribución hasta las instalaciones del usuario. Ángulo de inclinación del aparato respecto a la horizontal: 20°. Las pastorales están diseñadas para soportar una carga de trabajo de 30 daN en la parte superior, con un coeficiente de seguridad de 2 respecto a la carga de rotura. Para el cálculo de la caída de tensión en redes aéreas de distribución se realizó mediante la Ecuación 5 y el software REDCAD.
A continuación se muestra la tabla de caída de tensión real de la subestación trifásica (SE. 01). Para el diseño de las redes secundarias del campo de pruebas de redes secundarias del laboratorio de la Universidad Nacional de Jaén se respetarán las alturas mínimas que se muestran en la tabla 12.
Diseño y simulación de los componentes de una red secundaria
- Diseño del campo de pruebas
El diseño del campo de pruebas para el laboratorio de la carrera profesional de Ingeniería Mecánica y Eléctrica de la Universidad Nacional de Jaén consta de un área de 600 m2 y la circunferencia es de 100 m. El foso de suelo se instalará a dos metros de la estructura, con un diámetro de 80 cm y una altura de 2,70 m. El suelo a tratar será de cultivo (tamizado), la varilla será de Cu y se instalará a 40 cm del nivel del suelo.
El cable que se sujetará será de acero Siemens Martin de 10 mm de diámetro, 7 alambres, una mordaza preformada de 10 mm de diámetro, el alambre de acero para torcer será el n° 12. El soporte vertical consta de un ángulo de 30° con respecto a la punta del poste, el soporte del contrapunto con un diámetro de 51 mm y una longitud de 1 m se instala a 1,8 m del perno de esquina con ojal – guardacabo, es decir, a 2 m de la punta del palo. El tubo tendrá 4 m de largo y 38 mm de diámetro, el conductor de cobre concéntrico.
Mediante tubería galvanizada, la concéntrica se asentará sobre el medidor, que es la última parte de la red secundaria. El diámetro de la base a enterrar es de 0,50 x 0,30 de altura con relación al nivel del suelo. Instalación de pozos en el suelo a 2 m de la estructura; La caja del pozo será de hormigón cilíndrico de 396 mm de diámetro, 300 mm de altura y 53 mm de espesor.
Diseño del Laboratorio en RedCAD
- Utilidad del RedCAD
- Proceso del Diseño
El material de los muros será hormigón armado con barras de hierro corrugado según se especifica en la ficha de detalle. El software funciona sólo para la planificación de redes secundarias, los puntos GPS obtenidos del proyecto deben exportarse en dxf, ya que este es el único archivo que reconoce sus coordenadas y se puede visualizar en el plano. Se tomaron los siguientes pasos para realizar el diseño y simulación del campo de pruebas para el laboratorio I.M.E.
La recolección de datos se realizó en las coordenadas GPS del área donde se diseñará el campo experimental. A continuación se realizó una simulación del dibujo utilizando el programa RedCAD, primero se realizó el S.E No. 01 trifásico con transformador de 25 KVA, el cual consta de 05 estructuras de hormigón armado centrifugado de 8 m, dos suspendidas una vertical. y el otro oblicuo, dos lámparas y 4 pozos de tierra, el conductor “f” es de 3x25+1x16/25 mm2 con una distancia de 23.4 m y el conductor “c” es de 3x16/25 mm2 con una distancia de 16.93 m. Siguiente S.E núm. 02 es monofásico con transformador de 05 KVA, tiene 08 metros de altura, dos lámparas, una viga inclinada, cuatro pozos de tierra.
Elaborar el manual de funcionamiento y seguridad
- Manual de seguridad
- Manual de funcionamiento
- Presupuesto del proyecto
- Metrado de los componentes
Dividir la red eléctrica en sectores según el nivel de consumo, indicando la carga máxima permitida, para evitar sobrecargar el sistema y consecuente disparo de los fusibles automáticos. Ante el riesgo de incendio se deberá disponer al menos de equipos portátiles de extinción de incendios adecuados a las propiedades de los materiales utilizados en los laboratorios. Dado que las quemaduras son causadas por un calor excesivo de la piel, el cuerpo pierde una gran cantidad de sales y líquidos de los tejidos afectados.
En caso de quemaduras, no aplicar ungüentos ni dar antibióticos orales. Es responsable de velar por el cumplimiento de las medidas de seguridad en los laboratorios, permitiendo la adquisición de accesorios que permitan un trabajo seguro y que el equipamiento físico de los laboratorios sea el adecuado para estos fines. Es responsable de garantizar que los estudiantes observen las medidas de seguridad en el laboratorio, durante cada conferencia o ejercicio de laboratorio.
Solicitar a los estudiantes el uso del equipo de protección personal requerido para las prácticas de laboratorio. Este instrumento se utiliza para medir el aislamiento y la continuidad de los conductores de la red secundaria. La medición de pozos de suelo con telurómetro se realiza de la siguiente forma.
RESULTADOS
DISCUSIONES
CONCLUSIONES Y RECOMENDACIONES
Se deben seguir las normas electrotécnicas establecidas en el Código Eléctrico Nacional para garantizar un diseño adecuado en el área de pruebas. Antes de utilizar el campo de entrenamiento, los estudiantes y egresados deberán visitar el terreno, leer el manual de seguridad e instrucciones de uso, y así evitar daños materiales y personales. Se recomienda implementar un plan de mantenimiento periódico para asegurar el correcto funcionamiento y cumplimiento de la vida útil de los componentes en el campo de pruebas.
Utilizar el campo de pruebas como campo de formación teórico-práctico para los estudiantes, donde adquieran conocimientos para el correcto manejo (montaje y desmontaje) de instalaciones eléctricas, conexiones domiciliarias, instalaciones de iluminación, etc. Asegurar que exista personal responsable y capacitado en el laboratorio. quienes velan por la seguridad, el uso correcto de los componentes eléctricos, el uso de equipos de protección personal dieléctricos y el estricto cumplimiento del manual de seguridad y funcionamiento.
Diseño de un banco de pruebas eléctricas para caracterizar los parámetros de transformadores de distribución en el laboratorio de una Universidad de Trujillo.
ANEXOS
Cable eléctrico que consta de una serie de varios conductores eléctricos de aluminio, cableados de forma compacta, cada uno aislado con un compuesto especial de polietileno reticulado (XLPE) resistente a la intemperie, trenzado alrededor de un elemento de soporte formado por una cuerda de aleación de aluminio con o sin aislamiento XLPE que Sirve también como conductor neutro. CEPER llama a diseñadores, contratistas, empresas distribuidoras de electricidad y usuarios a seguir las recomendaciones presentadas respecto al uso de cables autoportantes con conductores de aluminio y soportes fabricados en aleaciones de aluminio, con el objetivo de su correcto y eficiente uso. logrando así una optimización real y efectiva de los costos de instalación de redes de distribución secundaria. Debido a problemas de corrosión galvánica, se debe evitar el contacto directo (conexión) de conductores de aluminio con conductores y conectores de cobre y otros metales.
Debido a la alta sensibilidad del aluminio a la atmósfera salina generalmente presente en la costa peruana, se debe evitar la exposición al medio ambiente de piezas conductoras de aluminio o soportes de aleaciones de aluminio. Por la misma razón, se recomienda no utilizar cables con conductores desnudos de aleación de aluminio, especialmente en la costa peruana. Debido a las superiores características mecánicas y resistencia térmica del polietileno reticulado (XLPE), se recomienda utilizar únicamente cables con aislamiento de este material, para evitar posibles daños durante la instalación y servicio que podrían dejar las piezas de aluminio expuestas a la intemperie. ambiente. , y se pueden crear procesos de corrosión localizados.
Asegúrese de que el transformador no esté en cortocircuito o que ninguno de los devanados esté abierto. Verifique la resistencia del aislamiento y asegúrese de que los devanados no estén en cortocircuito entre sí o con tierra. Los valores registrados al medir la resistencia de aislamiento y la relación de transformación deben compararse con los especificados en el Protocolo de prueba de transformadores.
DISEÑO DEL CAMPO DE PRUEBAS DE LA RED SECUNDARIA PARA EL LABORATORIO I.M.E DE LA UNIVERSIDAD NACIONAL DE JAÉN – PERÚ”. DISEÑO DEL CAMPO DE PRUEBAS DE LA RED SECUNDARIA PARA EL LABORATORIO I.M.E DE LA UNIVERSIDAD NACIONAL DE JAÉN – PERÚ”.
