El objetivo de este estudio fue analizar el “comportamiento estructural de una vivienda multifamiliar de cinco plantas utilizando hormigón celular f'c=175kg/cm2”, abordando el problema de que las estructuras convencionales son muy pesadas y existe un desconocimiento sobre ellas. Para el uso de este tipo de concreto a nivel local, se aplicó una metodología de tipo básico y un diseño no experimental aplicando el software Etabs como herramienta para el análisis estructural, la muestra fue una casa multifamiliar de cinco plantas en un terreno de 6x20m. El objetivo de este estudio fue analizar el comportamiento estructural de una casa multifamiliar de cinco plantas utilizando hormigón celular f'c=175 kg/cm2, el problema de que las estructuras convencionales son muy pesadas y existe un desconocimiento sobre su uso. . de este tipo se aborda.
INTRODUCCIÓN
- Situación problemática
- Planteamiento del problema
- Justificación 1. Metodológica
- Técnica
- Económica
- Social
- Antecedentes 1. Internacionales
- Nacionales
- Regionales
- Locales
- Objetivos
- Objetivo general
- Objetivos específicos
- Métodos
- Técnicas
- Instrumentos
- Procedimiento de recolección de datos
- Etapa 1: Elaboración de los planos de distribución
- Etapa 2: Predimensionamiento de elementos estructurales
- Etapa 3: Diseño de elementos estructurales
- Etapa 4: Análisis del comportamiento estructural
¿Cuál es el comportamiento estructural de un edificio de apartamentos de cinco pisos utilizando hormigón celular f'c = 175 kg/cm2? Metodológicamente este tipo de justificación radica en que el uso del hormigón celular es poco conocido y útil, con la presente investigación queremos demostrar que este tipo de hormigón puede mejorar el comportamiento estructural de la edificación y que la metodología de su Su uso puede repetirse en la industria de la construcción en la ciudad de Jaén en la región Cajamarca. Desde el punto de vista económico, esta investigación es necesaria, ya que el uso de hormigón celular para el diseño de viviendas multifamiliares tiene ventajas económicas además de técnicas.
Barcia y Lindao (2020) en su tesis realizada en Guayaquil establecieron como objetivo “realizar el estudio de factibilidad para el uso de bloques de concreto celular en el diseño de viviendas”, según la metodología de investigación, tuvo un enfoque cuantitativo y no -diseño experimental. , cuya muestra estuvo compuesta por muestras de diferentes formas y tamaños para cada prueba respectiva. Enríquez y Orbegoso (2020), en su estudio desarrollado en Tarapoto, propusieron como objetivo diseñar un concreto celular utilizando perlas de poliestireno para mejorar la resistencia mecánica. Según el método fue básico, la muestra fueron 24 probetas, seis de concreto estándar y 18 con adición al 0.5, 1 y 1.5% con relación al volumen del concreto, endurecidas a los 7, 14 y 21 días. Según la técnica de la investigación, que utilizó un diseño preexperimental, la muestra estuvo compuesta por bloques de hormigón celular en proporciones en peso de y 0,60%.
Analizar el comportamiento estructural de una casa multifamiliar de cinco pisos utilizando concreto celular f 'c=175 kg/cm2". Las herramientas utilizadas básicamente fueron programas de computadora como: Excel para el predimensionamiento y análisis de datos, AutoCAD para el diseño de los planos de la casa y el software para el modelado estructural de la casa multifamiliar de cinco pisos utilizando concreto celular.
RESULTADOS
Características de vivienda multifamiliar
Comportamiento estructural de la vivienda
Los valores utilizados en la tabla 11 son según la zona sísmica donde se ubica la ciudad de Jaén, establecida en la norma E.030, los valores para el tipo de suelo son tomados del estudio realizado por el INDECI, para la ciudad de Jaén, donde se agrupa en tres tipos de suelo, Sector III los suelos con capacidad portante entre el sector II los suelos con capacidad portante de y el sector I con valores de 1,30 o más, se presenta el plano detallado de lo descrito en el Apéndice 2. Cuando la rigidez lateral de un piso sea inferior al 70% de la rigidez lateral del piso inmediatamente superior, o sea inferior al 80%. Las rigideces laterales se pueden calcular como la relación entre la fuerza cortante del entrepiso y el desplazamiento relativo correspondiente en el centro de masa, ambos evaluados para la misma condición de carga.
Cuando la rigidez lateral de un piso es menor al 60% de la rigidez lateral del piso directamente encima de él o es menor al 70% de la rigidez lateral promedio de los tres niveles superiores adyacentes en cualquiera de las direcciones de análisis. Las rigideces laterales se pueden determinar como la relación entre la fuerza cortante entre pisos y el correspondiente desplazamiento relativo en el centro de masa, ambos evaluados para la misma condición de carga. Cuando la resistencia de un entrepiso a fuerzas cortantes en cualquier dirección de análisis es menor al 80% de la resistencia del entrepiso directamente encima.
"Si la resistencia del entrepiso a fuerzas de corte en cualquier dirección de análisis es menor al 65% de la resistencia del entrepiso inmediatamente superior." Cuando la dimensión en planta de la estructura es mayor a 1.3 veces la dimensión correspondiente en el piso adyacente, en cualquier dirección de análisis, este criterio no se aplica a techos ni a sótanos. En cualquier dirección del análisis, el desplazamiento relativo máximo del piso en un lado del edificio (Δmax) en esta dirección, calculado incluyendo la excentricidad aleatoria, es más de 1,3 veces mayor que el desplazamiento relativo promedio de los lados del mismo piso. para la misma condición de carga (Δavg.).
Este criterio se utiliza sólo en edificios con diafragmas rígidos y sólo si el mayor desplazamiento intermedio relativo es superior al 50% del desplazamiento permitido. Cuando en cualquier dirección de análisis, el mayor desplazamiento relativo del piso en un lado del edificio (Δmax) en esa dirección, calculado incluyendo la excentricidad accidental, es más de 1,5 veces el desplazamiento relativo de los lados del mismo piso. para la misma carga. condición (Δ promedio). Este criterio se utiliza sólo en edificios con diafragmas rígidos y sólo si el mayor desplazamiento relativo del intermedio es superior al 50% del desplazamiento permitido.
En ángulos de entrada cuyas medidas en ambos sentidos sean superiores al 20% de la medida global en planta correspondiente. Cuando en cualquier dirección de análisis los elementos que resisten fuerzas laterales no son paralelos. No se utiliza cuando los ejes de pórticos o muros forman ángulos menores a 30°, ni cuando elementos no paralelos resisten menos del 10% del esfuerzo cortante del suelo.
DISCUSIÓN

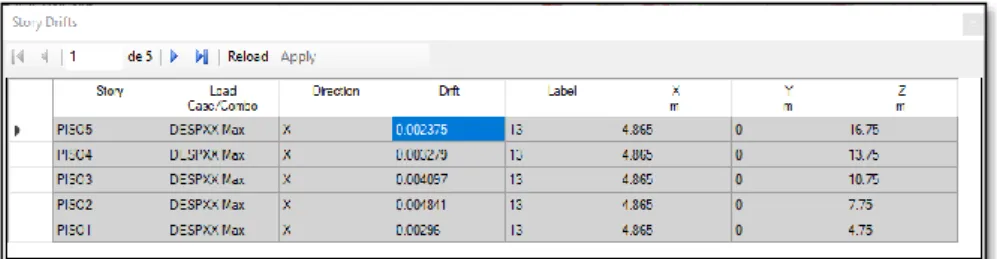

Tras realizar estas comparaciones se puede deducir que los resultados contrastan por tener cierta similitud y además haber analizado edificios utilizando hormigón celular para la formación de sus elementos estructurales. Luego de desarrollarse el tercer y último objetivo de esta investigación, el cual fue determinar los desplazamientos, cortantes y derivas de una casa multifamiliar de cinco pisos utilizando concreto celular f'c=175 kg/cm2, de donde se han obtenido los resultados de que la fuerza cortante en la dirección X es 71,35 tn y la fuerza cortante en la dirección Y es 70,61 tn; Al verificar las irregularidades se obtuvo como resultado que no había irregularidades ni en altura ni en planta; En cuanto a los desplazamientos, los resultados obtenidos son desplazamientos en la dirección X, valores de y 0.002960 para los pisos y 1 respectivamente; mientras que en la dirección Y se han obtenido desplazamientos de y 0,002827 para plantas y 1, respectivamente, cumpliendo ambas direcciones de análisis sin superar el desplazamiento máximo de 0,007 fijado por la norma E.030 Diseño Sismo Resistente. Comparando con otras investigaciones relacionadas a esto podemos mencionar la realizada por Castañeda (2020), donde el resultado fue que la mampostería armada tiene un comportamiento sísmico más conservador en comparación con la mampostería confinada, cuya reducción de desplazamiento es de hasta 40.60% en X y 34,64%.
De estas comparaciones se puede concluir que con el uso de concreto celular se cumplen todos los parámetros definidos por la norma de Diseño Sísmico Resistente E.030.
CONCLUSIONES Y RECOMENDACIONES
Conclusiones
Recomendaciones
AGRADECIMIENTO
DEDICATORIA
ANEXOS

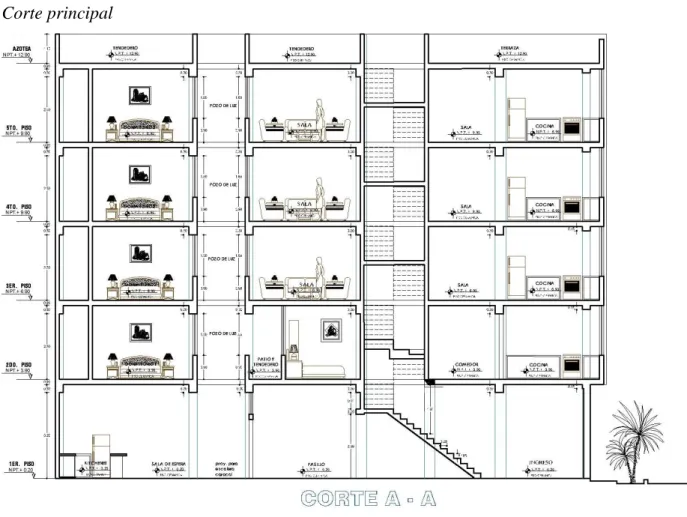

PLANOS DE DISTRIBUCIÓN DE LA VIVIENDA MULTIFAMILIAR DE CINCO NIVELES
ZONIFICACIÓN DE LA CIUDAD DE JAÉN DE ACUERDO A LA CAPACIDAD PORTANTE DEL SUELO
DISEÑO DE LOSA ALIGERADA
DISEÑO DE COLUMNAS
DISEÑO DE VIGAS
DISEÑO DE PLACA 100X100X25
DISEÑO DE PLACA 100X25

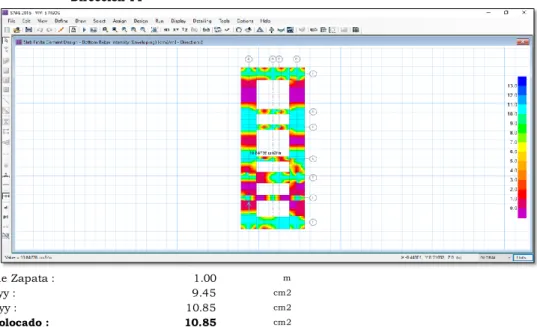

DISEÑO DE CIMENTACIÓN
Se puede observar en el gráfico que el esfuerzo producido no supera la capacidad portante del suelo, por lo que las dimensiones de las cimentaciones son suficientes. A los efectos de la verificación del punzonamiento de la cimentación, se tomará la columna con la carga axial máxima.
DISEÑO DE VIGAS DE CONEXIÓN
DISEÑO DE ESCALERA
