Para lograr este objetivo, se diseñó e implementó minería subnivel con sinfines largos. Desde un punto de vista económico, el uso de la técnica de perforación larga es beneficioso para la rentabilidad de la empresa.

Descripción del problema

Enunciado 1 General

Específicos

Objetivos

General

Específicos

Justificación

Delimitación

Ubicación

La mina Marcapunta Norte está ubicada en el distrito minero de Colquijirca, entre los depósitos de Colquijirca y San Gregorio. El acceso a la mina se realiza a través de la carretera central, que inicia en la ciudad de Lima y llega hasta La Oroya y luego hasta Colquijirca, a una distancia de 310 km.

Clima

Las antiguas obras subterráneas ubicadas al norte y al este del sitio Marcapunta Norte incluyen un túnel ubicado a aprox. 4.250 metros sobre el nivel del mar y que se extiende por debajo del sitio. SMEB bombeó el agua subterránea almacenada en la base de las rampas 9844 y 9368 hacia la Planta de Tratamiento de Agua, pero actualmente el bombeo se ha detenido ya que el flujo promedio de agua a esta área se ha estimado en 1,1 L/s.

Fauna y Vegetación

Marco Geológico 1 Geomorfología

Geología regional

Estratigrafía

Predominan los sedimentos detríticos cuya granulometría varía desde brechas, microbrechas, limos y lutitas, en su mayoría de origen volcánico; y niveles delgados de conglomerados de guijarros de la Formación Chambará. No se observa en el área de estudio, solo se registraron los miembros inferiores y medios como lo evidencian las perforaciones realizadas en el área.

Geología Local

La roca huésped de "brecha mineralizada" en Marcapunta Norte y Oeste es la base de Calera Inferior. Cabe señalar que depósitos piroclásticos, dacitas porfídicas, riolitas y brechas también indican su presencia en el área considerada.

Geología Estructural

Geología Económica

Evaluación, Análisis y Cubicación de Reservas
Reservas Minables
Aspectos litológicos
Distribución de discontinuidades
Aspectos estructurales
Clasificación de la masa rocosa
Zonificación geomecánica de la masa rocosa
Resistencia de la roca intacta
Condiciones de agua subterránea
Esfuerzos in-situ

En estas condiciones, los dominios estructurales estarán definidos por el tipo de roca, el tipo de alteración y la calidad del macizo rocoso. En la siguiente tabla se presenta una visión general de las zonas geomecánicas o dominios estructurales en términos de tipo de roca, cambios y calidad de la roca.

Definición y dimensionamiento del método de minado

Definición del método de minado
Determinación del esquema de cámaras y pilares
Diseño empírico de cámaras y pilares
Diseño convencional de cámaras y pilares
Diseño de cámaras y pilares por métodos numéricos
Secuencia de avance del minado
Estimación del sostenimiento

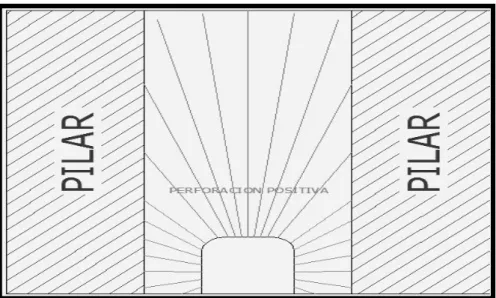

En principio estas serían las dimensiones de las cámaras y pilares de los bloques mineralizados considerados en este estudio. El ancho de las salas de los bloques 9478E y 9844 E-1 en piedra caliza, correspondiente a una altura de pilar de 8 m, es mayor que a.

Marco Conceptual

Antecedentes
Incremento
Productividad
Optimización de la Producción
Yacimientos Minerales
Minado por corte y relleno ascendente mecanizado
Minado por Subniveles con Taladros Largos
Método del Valor Actual Neto (VAN)
Tasa Interna de Retorno (TIR)
Definición de términos

Para calcular la tasa de descuento partimos del tipo de interés existente para préstamos a largo plazo en el mercado de capitales. Si el VPN es positivo, el rendimiento de la inversión está por encima de la tasa de descuento; si es cero, el beneficio será igual a la tasa de descuento. Cuando el VAN es positivo, se garantiza que se recuperará la inversión inicial y el rendimiento financiero de la inversión a la tasa de descuento especificada.

Dilución: Es la disminución de la calidad mineral de un depósito debido a la mezcla con el lecho de roca.

Definición de variables

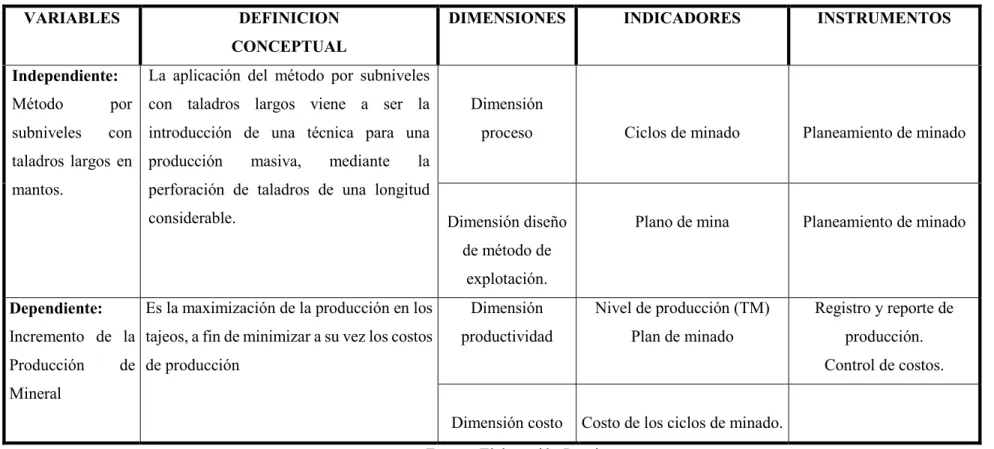

Operacionalización de variable

El uso del método de subnivel con brocas largas significa la introducción de una técnica para la producción en masa mediante la perforación de brocas largas. Se trata de maximizar la producción en las cuevas para reducir los costes de producción.

Hipótesis de la investigación 1. Hipótesis general

Hipótesis especificas

Tipo de diseño de la investigación

Muestra

Procedimiento de la investigación

Diseño de material de investigación

Generalidades del método por Subniveles con Taladros Largos en Mantos Para la aplicación de este método es importante tener en cuenta las siguientes consideraciones

Diseño e infraestructura
Características Geométricas de la Rampa (-) 9774E del block 9700 (sección 4.5 x 4.5) La Rampa de acceso a la galería inferior servirá para la movilización personal y equipos, asimismo para

Sección
Gradiente
Radio de curvatura
Peralte
Tipo de rampa

Resumen de las Características Geométricas de la Rampa (-) 9774E
Etapas del método de minado por subniveles con Taladros Largos

Galerías Inferior (Sección 4.0 x 4.0)
Subnivel Superior e Inferior (Sección 4.0 x 4.0)
Chimenea VCR (sección 2.1 x 2.1)
Ventilación mina .1 Ingreso de aire fresco

Secuencia del método de minado por subniveles con Taladros Largos

Entonces, cuando el gradiente aumenta, afecta la producción reducida y genera costos operativos más altos por hora. Como se indicó anteriormente, la pendiente elegida para el proyecto Rampa (-) 9774E será del 12% (óptima para un buen desempeño del equipo). Esta servirá como cámara para la estación transformadora que generará 440 voltios de energía y servirá para alimentar el Jumbo que se encargará de perforar el frente de la Rampa (-) 9774E.

Cabe señalar que la potencia total instalada no siempre se encuentra en los frentes de avance debido a que la ubicación de parte de la potencia instalada es en superficie.

Ejecución de la Zanja Slot

Existe un sistema de drenaje para evacuar el agua de la mina que en su mayoría proviene de la perforación, para este fin se encuentran disponibles bombas de 8 HP, 15 HP, 30 HP, 45 HP y 72 HP. Se cuenta con un sistema de abastecimiento de agua por gravedad ya que el agua ingresa desde la superficie, ingresando al interior de la mina a través de las galerías principales de acceso con tuberías de 4” y llegando al avance y explotación a través de tuberías de 2”. La mina Marcapunta Norte cuenta con energía de baja tensión a 220 V, 440 voltios y media tensión de 4160 voltios, a la que se accede en baja tensión a través de una chimenea elevada y entrada de mina.

En las zonas de avance por la distancia que se encuentran en las subestaciones, se instalan autotransformadores para compensar la caída de tensión por distancia y carga hasta implementar un transformador de media tensión.

Voladura escalonada y limpieza de mineral con equipo LHD a control remoto. (Ver figura 25y 26)

El aire comprimido es suministrado por 03 compresores, los cuales tienen una capacidad de 2100 CFM, cuya función principal es suministrar aire comprimido para soporte y ventilación a través de la tercera línea. Actualmente las diferentes áreas dentro de la mina cuentan con una carga instalada que varía entre 500 y 700 hp entre los diferentes equipos como (ventiladores, bombas, jumbos y simbas).

Relleno del tajeo con relleno hidráulico cementado. (Ver figura 27)

Operaciones unitarias del método de minado por subniveles con Taladros Largos

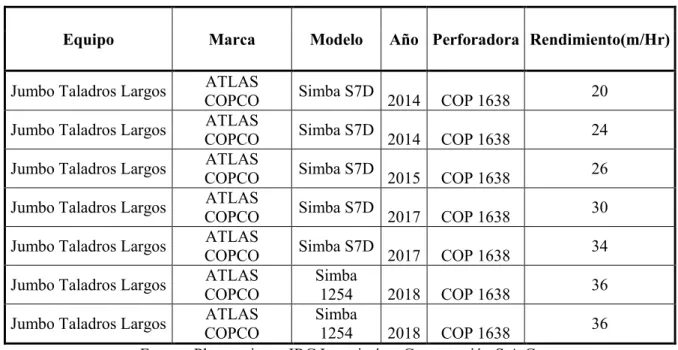

Perforación

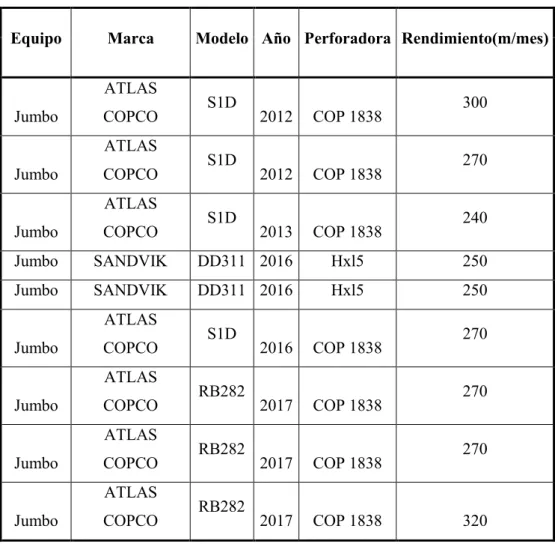

Se requiere una relación de cubicación de 98 toneladas/m. Por lo tanto, se requiere un avance promedio de 2153 m en los trabajos de preparación y desarrollo, para lo cual se cuenta con el equipo de perforación adecuado. La siguiente tabla de distribución de equipos de perforación de frente muestra el desempeño de cada equipo según un programa de progresión lineal mensual.

METROS PERFORADO BROCA 51 MM

METRO PERFORADO EQUIPO FRONTONERO TOTAL

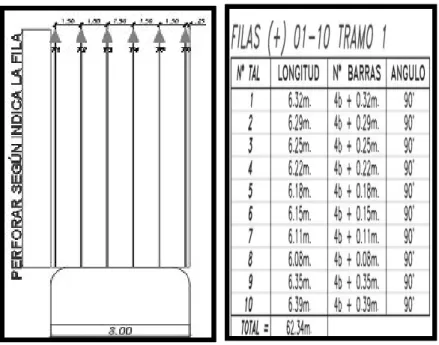

La perforación de agujeros largos se realiza de forma radial y también paralela con un diámetro de 2,5 a 3 pulgadas y una longitud de 10 m a 15 m, en la Tabla 24 se ha realizado un estudio sobre el consumo de acero para la perforación de agujeros largos, donde se presentan algunas formas técnicas para ver el tema de la desviación de perforación al perforar una chimenea de 15 m. Además, se utilizaría tubetack para controlar la desviación. ... Durante la perforación se realiza un control de calidad de la ejecución de los orificios perforados según el diseño. Esto se logra mediante levantamiento topográfico. Si se encuentran desviaciones, se corrigen.

La malla de perforación y la longitud de las perforaciones se basan en el análisis geomecánico y la geología del yacimiento.

METRO PERFORADO TOTAL DE BROCA DE 64 MM

METRO PERFORADO BROCA 64 MM

METROS PERFORADO TOTAL BROCA 89 MM

EVOLUCIÓN DE LA PERFORACIÓN 2018

Diseño de malla de perforación y voladura Se utiliza el modelo de Langerfors para calcular la carga. Durante la combustión, el fusible rápido produce una llama incandescente con temperatura suficiente para activar la masa pirotécnica del conector del fusible rápido, lo que a su vez garantiza un encendido eficiente del fusible de seguridad. SubtekTM VelcroTM se fabrica en el lugar de la voladura utilizando una unidad de bombeo diseñada para trabajos subterráneos.

Una vez completo el VCR y la ranura, la secuencia de voladura se debe realizar de forma escalonada y en retroceso comenzando por un lado en cortes verticales, dependiendo de la carga operativa autorizada para el área de la mina, primero se podrán disparar dos o tres filas. la parte superior y luego la inferior, aportará estabilidad en la zona de trabajo, haciendo que los bloques funcionen in situ como enormes pilares.

Comparación Anual Factor de Potencia Kg/Ton

Factor Potencia 2018 Kg/Ton

Acarreo de mineral

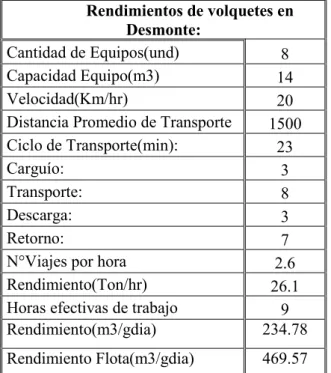

El transporte del mineral se realizará mediante camiones volcadores desde los puntos de carga ubicados en los bloques mineralizados, los cucharas cargan directamente a los camiones volquete, los cuales transportan el mineral afuera para poder almacenarlo en los campos de mineral separados de manera ordenada. en la economía. , marginal y residual. Como se puede observar en la tabla 40, con la flota de camiones volquete destinados al transporte de minerales se realiza el transporte de al menos 4000 TMH/día de minerales. La flota está compuesta por 33 unidades, 25 en transporte de minerales, 08 en transporte de residuos y 02 en mantenimiento.

ANÁLISIS DE FACTORES RELEVANTES INTERNOS

IDENTIFICACIÓN Y ANÁLISIS DE COMPETENCIAS INTERNAS CLAVES .1 Reservas de mineral

Productividad

Fuente: Superintendencia de Planificación – Mina SMEB Gráfico 9: Detalle de productividad del mineral extraído en 2018.

MINERAL MINADO

MINERAL EXTRAÍDO

LEYES - MINERAL EXTRAIDO

Avance de Labores - Preparación

ANÁLISIS DE LA MATRIZ FODA - MINA COLQUIJIRCA

Creando valor para nuestros inversionistas, clientes, trabajadores y comunidades, procesando recursos mineros metalúrgicos con responsabilidad social y ambiental que contribuya al desarrollo sustentable, la competitividad y la continuidad del negocio”. Completar e implementar proyectos para aumentar la colocación de relleno dentro de la mina (relleno en barra). Implementar proyectos de construcción para derrames de minerales y limpieza (para reducir el transporte).

A3 Vigencia de las leyes que protegen el medio ambiente, las regulaciones nacionales existentes tienden a ser más restrictivas en términos ambientales.

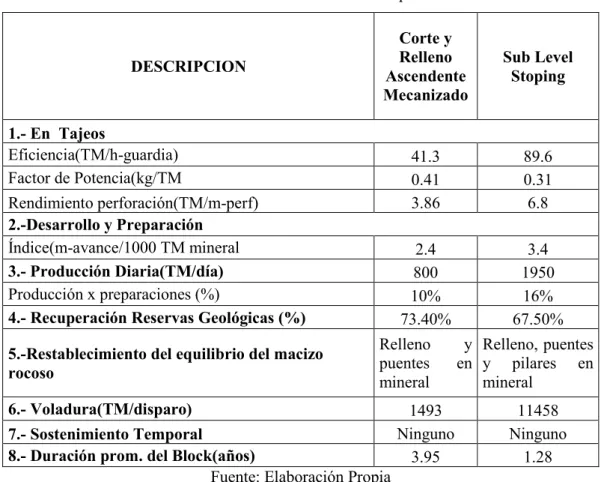

COMPARATIVO DEL CICLOS DE MINADO SUB LEVEL STOPING vs CORTE Y RELLENO ASCENDENTE MECANIZADO

COMPARATIVO DE EFICIENCIAS Y PRODUCTIVIDAD DE LOS MÉTODOS DE EXPLOTACIÓN DE SUB LEVEL STOPING VS CORTE Y RELLENO ASCENDENTE

De acuerdo al cuadro adjunto podemos concluir que existe una mayor extracción de minerales por el método de Corte y Relleno Ascendente Mecanizado (73.40%), pero en contraste su explotación es mucho más lenta, de los cuales el tiempo de explotación de dicho bloque es de 3 , 95 años es (47). meses). Por otro lado, con el método de explotación Sub Level Stopping, si bien es cierto que la recuperación del mineral es menor (67,50%), debido principalmente a los pilares intermedios que quedan para mantener la estabilidad del macizo rocoso para una explotación racional. Según el método de alta producción y eficiencia, la explotación se completa en sólo 1,28 años, teniendo en cuenta una producción mínima de 1950 TM/d, produciendo dos paneles simultáneamente. En el gráfico anterior observamos los valores de costos promedio de producción obtenidos al aplicar el método creciente de corte y llenado, aplicando fresas largas en un caso y utilizando fresas de pecho en el otro, y podemos ver que en el segundo el valor de producción El costo es mayor 32.71 US$/Ton respecto a los primeros 24.64 US$/Ton, por lo que se puede deducir que el método de corte y relleno ascendente utilizando brocas largas genera menor costo a la empresa.

Se ha comprobado que el ritmo de producción aumenta al utilizar el método de minería masiva, pozos por subniveles en los mantos.

Costo de Produccion US$/Ton

Fuente: Valores obtenidos de datos de Sociedad Minera El Brocal Gráfico 14: Comparación de niveles de producción.

PRODUCCIÓN METODO DE MINADO

COMPORATIVO DE NIVELES DE PRODUCCION

COMPARATIVO TONELADAS ROTAS X DÍA

USD/MESANALISIS COSTO POR SERVICIO DE CARGUÍO

POTENCIAL AHORRO POR IMPLEMEMTACIÓN DE SUBTEK EN SLS 249,196.331

En el caso de estudio de la mina Colquijirca, existen muchas oportunidades de mejora para aplicar e implementar de inmediato las estrategias emergentes descritas con el fin de garantizar la continuidad operativa del negocio y la producción sostenida en el tiempo. El diseño de la rampa en Ocho se establece de acuerdo a los ejes de la familia dominante en la zona de desarrollo (estéril) y se realiza en base a recomendaciones de estabilidad en la caja de piso, tomando en cuenta que los ejes de las familias no deben ser paralelos. proyección de la rampa, este tipo de rampa permite un porcentaje mínimo de paralelismo con uno de los ejes de discontinuidades o familias en su longitud de rampa (2% - 5%). Realizar estudios de factibilidad técnico-económica de los proyectos propuestos (estrategias emergentes) como resultado del análisis FODA de la mina Colquijirca, con el fin de garantizar una producción sostenida en el tiempo y la continuidad operativa del negocio.
