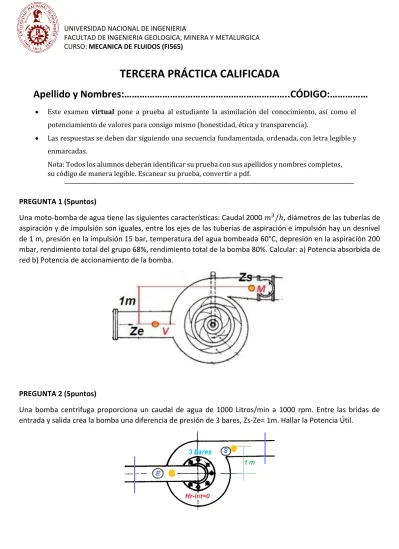

UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA GEOLOGICA, MINERA Y METALURGICA CURSO: MECANICA DE FLUIDOS (FI565)
TERCERA PRÁCTICA CALIFICADA
Apellido y Nombres:………..CÓDIGO:………
• Este examen virtual pone a prueba al estudiante la asimilación del conocimiento, así como el potenciamiento de valores para consigo mismo (honestidad, ética y transparencia).
• Las respuestas se deben dar siguiendo una secuencia fundamentada, ordenada, con letra legible y enmarcadas.
Nota: Todos los alumnos deberán identificar su prueba con sus apellidos y nombres completos, su código de manera legible. Escanear su prueba, convertir a pdf.
PREGUNTA 1 (5puntos)
Una moto-bomba de agua tiene las siguientes características: Caudal 2000 𝑚3/ℎ, diámetros de las tuberías de aspiración y de impulsión son iguales, entre los ejes de las tuberías de aspiración e impulsión hay un desnivel de 1 m, presión en la impulsión 15 bar, temperatura del agua bombeada 60°C, depresión en la aspiración 200 mbar, rendimiento total del grupo 68%, rendimiento total de la bomba 80%. Calcular: a) Potencia absorbida de red b) Potencia de accionamiento de la bomba.
PREGUNTA 2 (5puntos)
Una bomba centrifuga proporciona un caudal de agua de 1000 Litros/min a 1000 rpm. Entre las bridas de entrada y salida crea la bomba una diferencia de presión de 3 bares, Zs-Ze= 1m. Hallar la Potencia Útil.
UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA GEOLOGICA, MINERA Y METALURGICA CURSO: MECANICA DE FLUIDOS (FI565)
PREGUNTA 3 (5puntos)
Dado un canal de sección transversal trapezoidal con las siguientes características: anchura de la base b=4m, inclinación de los lados de pendiente 1, rugosidad de las paredes n=0.03, pendiente del fondo S0=0.3 m/Km, altura del agua
h=1.6m.
• Calcular la velocidad y el caudal en régimen uniforme.
• Comprobar que se satisface el criterio de flujo completamente turbulento.
PREGUNTA 4 (5puntos)
Dos estanques A y B están conectados por una tubería que pasa por un punto C, ubicado por encima de la superficie libre del estanque A. Calcular la máxima elevación que puede tener el punto C de modo que la presión absoluta en el punto C sea el equivalente a 2,4 m de columna de agua (esta condición es impuesta a fin de evitar la cavitación). La longitud total de la tubería es de 1 000 m. La longitud entre A y C es 400 m. La diferencia de nivel entre ambos estanques es 15 m. El diámetro de la tubería es 0,4 m. Considerar que el coeficiente f de Darcy es 0,04. Calcular el gasto.
