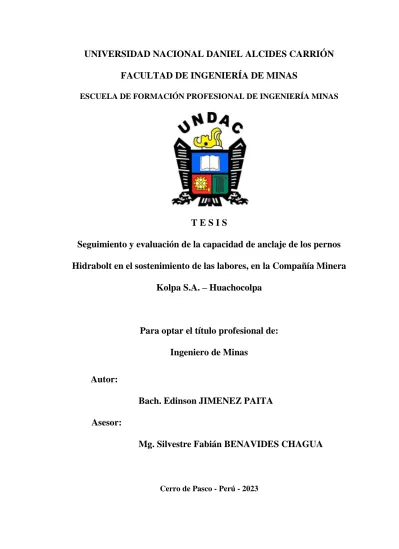

Seguimiento y evaluación de la capacidad de anclaje de pernos Hidrabolt en trabajos de mantenimiento, en la empresa minera. Al personal docente de la Facultad de Ingeniería de Minas, Escuela de Formación Profesional de Ingeniería de Minas de la Universidad Nacional “Daniel Alcides Carrión” - Cerro de Pasco. El presente trabajo de investigación, cuyo título es: “MONITORIO Y EVALUACIÓN DE LA CAPACIDAD DE ANCLAJE DE PERNOS HYDRABOLT EN TRABAJOS DE MANTENIMIENTO, EN COMPAÑÍA MINERA KOLPA S.A.- HUACHOCOLPA”, ha determinado como objetivo principal determinar el comportamiento de los pernos Hydrabolt durante el monitoreo de su instalación y evaluar la capacidad de anclaje de dichos pernos en “mantenimiento de labores mineras en COMPAÑÍA MINERA KOLPA S.A.- HUACHOCOLPA”.
Se presentan los fundamentos teóricos sobre el puntal y los pernos Hydrabolt, culminando con la terminología utilizada a lo largo de la investigación.
Identificación y determinación del problema
Este problema surge por varias razones, tales como: no hay un seguimiento oportuno del proceso de instalación de los pernos, no hay control sobre el desempeño de los pernos, se descuida la supervisión, falta de capacitación del personal, poco control sobre la ingeniería geotécnica de la masa rocosa. Todo esto puede traer consecuencias como: accidentes, paros laborales, empleados desmotivados, altos costos, etc. Como parte de la solución al problema, me motiva a realizar esta investigación sobre el seguimiento y evaluación de la capacidad de anclaje de pernos Hydrabolt en apoyo a operaciones mineras; contar con un buen soporte que resuelva los problemas de inestabilidad del macizo rocoso, controle las tensiones del macizo rocoso y reduzca la posibilidad de falla de la roca.
Delimitación de la investigación
Formulación del problema
Problema general
Problemas específicos
Formulación de objetivos
Objetivo general
Objetivos específicos
Justificación de la investigación
Limitaciones de la investigación
Bases teóricas - científicas
Construido con una válvula de alivio de presión para un control preciso y seguro de la presión de inflado. Coloque el manómetro en la boquilla al final de la manguera y presione el gatillo. Continúe bombeando hasta que salga agua por la válvula de alivio de la pistola de seguridad o de la bomba manual.
Las cargas de tracción se aplican con un dispositivo hidráulico hasta que se retira el perno del orificio.
Definición de términos básicos
En cualquier operación minera, el mantenimiento de la obra es una tarea adicional de alto costo que reduce la velocidad de avance y/o producción, pero al mismo tiempo es un proceso esencial para proteger al personal y equipos de accidentes” (SOCIEDAD NACINAL DE MINING, OIL OG ENERGI, 2004).
Formulación de hipótesis
- Hipótesis General
- Hipótesis específicas
Esto permite determinar la capacidad de carga de los pernos, esta capacidad está determinada por la longitud del perno, el diámetro de la perforación, la calidad de la roca y el tiempo de instalación” (Alva, 2019). La capacidad de anclaje de los pernos Hydrabolt es suficiente para un buen “mantenimiento de la minería, en COMPAÑÍA MINERA KOLPA S.A.- HUACHOCOLPA”.
Identificación de variables
Definición operacional de variables e indicadores
- Nivel de investigación
- Métodos de investigación
- Diseño de investigación
- Población y muestra
- Técnicas e instrumentos de recolección de datos
- Selección, validación y confiabilidad de los instrumentos de investigación
- Técnicas de procesamiento y análisis de datos
- Tratamiento estadístico
- Orientación ética filosófica y epistémica
En el desarrollo de la tesis utilizaremos el método científico apoyado en otros métodos específicos como lo son el método analítico, el método inductivo y el método deductivo, como dice “El método científico es un proceso para descubrir las condiciones bajo las cuales ocurren ciertos eventos”. ocurrir. , que generalmente se caracteriza por ser probado, verificable, con razonamiento riguroso y observación empírica” (TAMAYO Y TAMAYO, 2003). El diseño que utilizaremos será un diseño no experimental, ya que nuestra investigación no requiere cambio de variables, y un diseño transversal, ya que la realizaremos en un momento concreto, como dice. Investigación no experimental Estudios que se realizan sin manipular variables intencionalmente y en los que solo se observan fenómenos en su entorno natural para ser analizados” (HERNÁNDEZ, FERNANDES, BAPTISTA, 2014).
Para el levantamiento de información nosotros como técnicos tendremos observación directa del proceso de soporte, análisis del procedimiento de instalación de los pernos Hydrabolt, técnicas de medición de los esfuerzos de los pernos, seguimiento del proceso de instalación de los pernos, todo esto de manera planificada. Selección, validación y confiabilidad de los instrumentos de investigación Se realizó en base a los datos obtenidos durante el desarrollo de la misma. El procesamiento se realizó mediante tablas, tablas que se elaboraron de acuerdo a las variables propuestas.
El análisis de datos se realiza luego del procesamiento de la información, para lo cual organizaremos y sistematizaremos los datos, validaremos tablas, tablas o Se crean tablas y gráficos para proporcionar clasificación y análisis comparativo de los datos, lo que permite conocer los parámetros de la muestra para procesar los datos recién adquiridos. El desarrollo de la investigación se realizó teniendo en cuenta todos los aspectos que rigen la ética, el respeto a los derechos de las personas y de la empresa, el trato justo.
Presentación, análisis e interpretación de resultados
El desplazamiento causado por la tensión de tracción ejercida sobre los pernos Hydrabolt de 5 y 7 pies se registra con un vernier o flexómetro. La capacidad de carga de los pernos hidráulicos de 5 pies y 7 pies está determinada por el esfuerzo de tracción al que están sometidos y en consecuencia se rompe la cabeza del perno hidráulico. En esta parte de la investigación, evaluamos la forma en que se instalan los pernos Hydrabolt.
Esta es la forma correcta de almacenar pernos como se observa en el trabajo de EE.
Prueba de hipótesis
Antes de nuestra llegada al trabajo, ya se habían instalado 4 pernos, de los cuales 2 de ellos estaban rotos, pero no se pudo estimar la causa de la falla. Por antecedentes, puede ser que el cerrojo haya sido golpeado con el citado empujador, o que haya sido almacenado en posición vertical, provocando que la válvula entre en contacto con la laminilla del suelo, lo que recomienda nuevamente precaución con estos defectos detectados, aunque insignificantes. son importantes con este tipo de perno. Se recomienda un ajuste o mantenimiento del equipo para mejorar la rotación del brazo jumbo de manera que no haya sobremanejo afectando la válvula en la entrada y se reduzca el tiempo de instalación de los pernos, dando un mayor rendimiento. en la ubicación de los pernos Hydrabolt.
Se han observado pernos que han rozado contra la pared del orificio durante la inserción con el jumbo, pero están bien inflados, se recomienda tener más cuidado al insertarlo, porque la fuerza del empujador del jumbo puede engancharse y dañar tanto la válvula como el perno. mismo en el cielo. También se notó que cuando el perno sufría la fricción antes mencionada, en la mayoría de los casos no explotaban a la primera y lo que hacían los operadores era retirarlos y reportarlos como fallados. Se recomienda hacer un segundo movimiento con el brazo jumbo para traer la válvula de regreso con la boquilla jumbo, esto se debe a que al golpear la válvula se pueden aflojar y el agua puede no entrar correctamente a la válvula. , lo que demuestra otra falla operativa, debido a la falta de orientación.
A veces se observa que durante la perforación, tanto el tubo como el conjunto del brazo tienden a doblar el perno por su peso antes de que se inflen los pernos.
Discusión de resultados
En la tercera evaluación se evaluó la instalación de 9 pernos, donde la presión de instalación estuvo entre 255 y 270 bares, de los 9 pernos, 5 tuvieron problemas de instalación por fricción con las paredes del pozo. En la cuarta evaluación se evaluó la instalación de 13 pernos, donde la presión de instalación fue alta llegando a 300 bares en casi todos los pernos, todos los pernos estaban inflados normalmente. En la quinta evaluación se evaluó la instalación de 5 pernos, donde la presión de montaje fue de 280 bar, confirmamos que todos los pernos estaban inflados.
En la sexta evaluación se evaluó la instalación de 6 pernos, donde la presión de instalación fue de 280 bar, lo cual logró inflar los pernos con cierta dificultad debido a que la presión de la bomba por momentos marcaba 220 bar, lo cual se tuvo que corregir. En cuanto al desempeño de los pernos Hydrabolt, realizamos 19 pruebas de eficiencia o rendimiento con pernos de 7 pies, logrando un rendimiento o capacidad de arranque promedio de 13 toneladas. Cuando se midió el desplazamiento de los pernos durante las pruebas, los desplazamientos fueron de 2 mm.
Respecto al procedimiento realizado durante la instalación de los pernos Hydrabolt, vemos que se han evaluado 68 pernos; donde la presión de instalación en la mayoría de los pernos varía de 250 a 300 bar, la cual es la adecuada para su instalación y recomendada por los fabricantes. Durante la investigación se descubrieron problemas en el proceso de instalación de pernos, tales como: No se atiende a tiempo el reemplazo de repuestos de la bomba, lo que se debe al desgaste. El deterioro del perno se produce cuando intenta colocar el perno en el taladro. forzando su inserción, al momento del almacenamiento y transporte, Muchas veces se encuentran presiones muy altas de 400 bar o presiones muy bajas de 220 bar, Falta de accesorios de bomba tanto para agua como para aire, Falta de mantenimiento de la bomba, Desplazamiento de rotación del brazo jumbo, la manguera o estructura del brazo gigante tiende a doblar el perno, debido a que los pernos rozan contra las paredes del taladro cuando lo instala. Para mejorar la rotación del brazo jumbo, se recomienda ajustar o mantener el dispositivo, así no habrá un exceso de manipulación que afecte la válvula cuando se inserta, y se reducirá el tiempo de instalación de los pernos, dando un aumento. en la realización de la instalación de los pernos Hydrabolt.
Al colocar los pernos en los orificios, se recomienda tener más cuidado al ingresarlos, ya que la fuerza del empuje jumbo puede engancharse y dañar tanto la válvula como el perno mismo. 34;STRANS ANÁLISIS DE PERNOS HYDRABOLT PARA LA NORMALIZACIÓN GEOMECÁNICA EN LA CONSTRUCCIÓN DE CHIMENEAS CON EQUIPO ALIMAK STH - SE EN CONSORCIO MINERO HORIZONTE S.A.
