TÍTULO: “DISEÑO DE UN SISTEMA AUTOMATIZADO PARA MEJORAR EL PROCESO DE FILTRACIÓN DE AGENTES CONTAMINANTES DE COLAS EN LA MINA CERRO LINDO, CAÑETE 2022.” LUGAR DE IMPLEMENTACIÓN: MINA CERRO LINDO, PROVINCIA DE CAÑETE UNIDAD DE ANÁLISIS: PROCESO DE FILTRACIÓN EN COLAS MINERA TIPO DE INVESTIGACIÓN : APLICADO.

PLANTEAMIENTO DEL PROBLEMA

• Descripción de la realidad problemática
• Formulación del problema
• Problema general
• Problemas específicos
• Objetivos
• Objetivo general
• Objetivos específicos
• Justificación
• Justificación teórica
• Justificación tecnológica
• Justificación económica
• Justificación social
• Delimitantes de la investigación

Cómo el diseño de un sistema automatizado mejorará el proceso de filtración de contaminantes de relaves en la mina Cerro Lindo, Cañete 2022. Diseñar un sistema automatizado para mejorar el proceso de filtración de contaminantes de relaves en la mina Cerro Lindo, Cañete 2022. Cañete 2022. Diseño del control automatizado de un tanque para mejorar el proceso de filtración de contaminantes de los relaves en la mina Cerro Lindo, Cañete 2022.

13 - Diseñar el control automatizado del compresor de aire para mejorar el proceso de filtración de contaminantes de los relaves de la mina Cerro Lindo, Cañete 2022. Diseñar el control automatizado de las bombas de agua para mejorar el proceso de filtración de contaminantes de los relaves. relaves en mina Cerro Lindo, Cañete 2022.

MARCO TEÓRICO

Antecedentes: Internacional y nacional

• Antecedentes internacionales
• Antecedentes nacionales

El autor concluyó que el volumen del tanque de la estación Miraflores indica los niveles utilizados para la automatización del proceso, además que el sensor utilizado SENIX TSPC-30S es ideal para este tipo de mediciones debido a su largo alcance y gran sensibilidad. . El autor demuestra que la automatización de cisternas mejora el proceso del agua de la estación de bombeo. El lugar de ejecución fue el laboratorio de control y automatización de la Facultad de Ingeniería Electrónica de la Universidad Privada de Tacna.

Pérez (2020) en su tesis titulada “Propuesta de automatización en la línea de producción para mejorar la productividad de una empresa que produce velas” quiso implementar una recomendación para la automatización en el proceso de producción en una empresa que produce velas. , y así poder reducir procesos innecesarios y aumentar la rentabilidad de la fábrica. Esta investigación es importante para la presente tesis porque nos brinda una visión general de la.

Bases teóricas

Los residuos mineros se generan por la lixiviación de minerales de los que se extraen compuestos químicos añadiendo sustancias para su filtración. Son del tipo lodos, al ser la combinación de residuos mineros con agua, que se forma luego del proceso de extracción del mineral. Tienen un mayor nivel de composición sólida, que se sitúa entre el 50% y el 60%, además se transportan mediante bombeo.

Los estáticos se dejan secar de forma natural y los procesos mecánicos se realizan a través de filtros de vacío, a través de prensas. Método de fijación y solidificación química: este procedimiento desintoxica los residuos mineros y se realiza mediante una reacción química.

Marco conceptual

Este tipo de control cambia la posición entre encendido y apagado, normalmente con un temporizador. Por su sencillo funcionamiento y configuración es perfectamente utilizable en sistemas de control. Esto requiere un componente de control final para poder ordenar el cambio de posición requerido.

A continuación se muestra un gráfico que muestra cómo funciona un sistema de control de encendido/apagado. Un sistema de control on/off no tiene la variabilidad que incluye un control PID, por lo que quedan obsoletos en la mayoría de procesos industriales que requieren una comparación y ajuste de las variables de salida y referencia. El regulador es un componente que se encuentra dentro de un sistema de circuito cerrado que incluye una señal de error en la entrada y que devuelve un valor en la salida para corregir el error en la entrada.

Este tipo de control es la combinación de sistemas de control proporcional, integral y derivativo y es el más recurrente en los procesos de control. Es muy recomendable cuando se desconoce el modelado de la planta, lo que dificulta el uso de métodos de diseño, por lo que este tipo de control es apropiado en estos casos. Este tipo de actuadores no se diferencian mucho de los anteriores en la forma de fabricarlos.

Este transmisor basado en el efecto Doppler se basa en la variación de la frecuencia y longitud de onda entre una fuente (transmisor) y un receptor (receptor). Por tanto, el transmisor de nivel en la industria utiliza este efecto Doppler, que envía una señal a una determinada frecuencia, que se refleja en otro sensor receptor. Estos sensores funcionan con un rango de señal de 4 a 20 mA, que es la condición comúnmente utilizada en la industria.

Definición de términos básicos

Es un proceso minero que trabaja con gran parte de materiales, y como en un proceso minero hay varios problemas, se debe pasar por un tratamiento de materia prima que es la refinación para obtener una mejor producción y generar menos residuos. . Se utilizan en diversos procesos industriales porque permiten controlar el paso de líquidos. Estas válvulas se colocan en lugares de poco acceso de los usuarios para permitir el control sobre las mismas al ser accionadas por corriente eléctrica. [35].

Es la resta algebraica entre la medida indicada por el mecanismo con la medida real que muestra la variable que hemos utilizado para el proceso de control.

HIPÓTESIS Y VARIABLES

Hipótesis

• Hipótesis general
• Hipótesis específicas

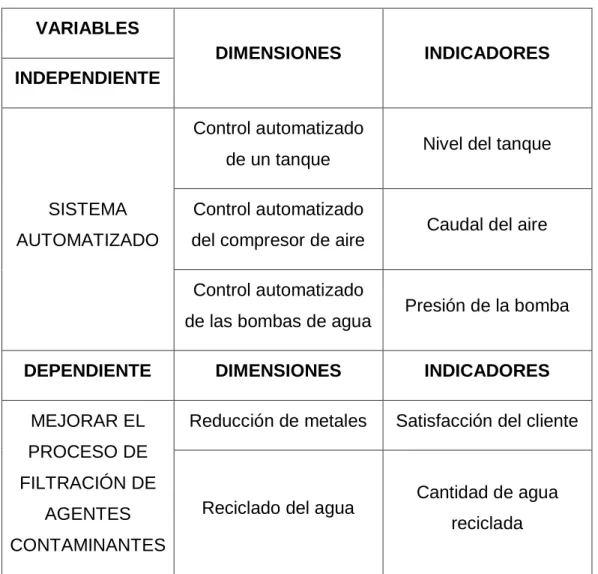

Operacionalización de variables

METODOLOGÍA DEL PROYECTO

Diseño metodológico

Método de investigación

Se añade un nuevo bloque de interrupción, en este caso el bloque OB30 que tiene un tiempo de ciclo de adquisición mayor que el bloque principal (MAIN OB1), permitiendo la integración del bloque PID COMPAQ que viene por defecto en la biblioteca de programas del TIA Portal. . 53 Se agrega la biblioteca PID de COMPAQ la cual nos permite configurar en base a un setpoint enviado desde el sensor para controlar el actuador que es la válvula moduladora. El tipo de control lo introduce PWM, el cual se dirige al relé de estado sólido para protección de la salida del transistor.

Considerando que el bloque es una función dentro del TIA Portal, se requiere de un bloque de datos, el cual será utilizado dentro de la lógica general del proceso. Luego comenzamos con el diseño de la automatización del tanque o depósito, el cual se implementa con un sensor de nivel ultrasónico que indicará cuando el tanque está en su máximo nivel, y además incluye una válvula electromagnética que permite el paso de la pulpa que viene. al control. De la mina al tanque. Para transferir la pulpa desde el depósito al filtro prensa, se agrega un sensor de densidad que debe operar entre 1650 g/L y 1800 g/L.

63 Las bombas ejercen una presión entre 6 bar y 7 bar, que se verifica mediante un sensor de presión, en la entrada del filtro prensa. Al inflar las membranas se hace más fuerte la presión entre cada placa, de esta manera se escurre todo el líquido de la pulpa (licor), quedando solo la parte sólida. Este proceso de filtración dura aproximadamente 1 hora y depende de la densidad de los residuos mineros.

Para el proceso de lavado de la placa filtrante, primero se habilita una válvula solenoide de aire para limpiar las tuberías internas y eliminar todos los residuos. Luego el pistón hidráulico se contrae lentamente para poder liberar los residuos de relaves que caen sobre las bandejas. HABILITAR" seguido del botón "LAVAR", que activará la válvula de la línea de lavado y las bombas de bombeo de agua.

Población y muestra

Lugar de estudio y periodo desarrollado

Técnicas e instrumentos para la recolección de la información

Análisis y procesamiento de datos

Aspectos Éticos en Investigación

RESULTADOS

Resultados descriptivos

DISCUSIÓN DE RESULTADOS

Contrastación y demostración de la hipótesis con los resultados

Después de esto, se abre la válvula solenoide de aire, que es responsable del proceso de limpieza. La Figura No. 52 muestra que para la limpieza se bombea aire a través de los canales internos del filtro. Posteriormente el pistón se contrae haciendo que la presión de cierre baje a 0 bar, y la densidad también disminuye porque gran parte de la pulpa ha sido filtrada.

CONCLUSIONES

RECOMENDACIONES

Velásquez Limachi, “Diseño e implementación de un prototipo para automatizar el proceso de traslado de minerales a un almacén de concentrado mediante transportadores, utilizando el controlador SIMATIC S7 1200 en 2021”, Tesis doctoral, Universidad Privada de Tacna. Ventura, “Uso de residuos mineros para la producción de bloques de concreto tipo ensamblaje”, tesis de último año, Universidad Nacional de Huancavelica, Huancavelica, 2017. Mamani, “Diseño e implementación de un prototipo para automatizar el proceso de envasado de yogurt en una lechería de Tacna” , tesis de último año, Universidad Privada de Tacna, Perú, 2021.

Carrasco, “Diseño e implementación de control IMC PID para una planta piloto de refrigeración”, tesis. Valdés Fernández, “Automatización del sistema climático con PLC”, Tesis, Instituto Politécnico Nacional de México, Distrito Federal, México, 2012. 82 ingenieros mecánicos de la ESPOCH”, Tesis, Escuela Superior Politécnica de Chimborazo, Riobamba, Ecuador, 2014.

Loli Méndez, “Modelado y Simulación de un Actuador Hidráulico para un Simulador de Caminata Normal”, Tesis, Pontificia Universidad Católica del Perú, Lima, Perú, 2012. Menéndez, “Diseño e Implementación de un Dispositivo de Prueba de Sensores de Presión, Nivel y Temperatura con WIRELESSHART Tecnología para la Empresa EUROINSTRUMENTS”, tesis, Universidad Politécnica Salesiana, Guayaquil, Ecuador, 2014. Rivera, “PROPUESTA DE INSTRUMENTACIÓN Y SISTEMA PARA EL CONTROL DEL NIVEL Y CAUDAL DE LA PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES DEL LAGO DE CARRILLO”, tesis, Instituto Politécnico Nacional e, Distrito Federal , México, 2017.

Miranda Almeida, “Diseño de una unidad de filtración de agua para la formación de pozos petroleros”, tesis de diploma, Escuela Politécnica Nacional, Quito, Ecuador, 2017. Arce Ventocilla, “Contaminación ambiental en la Biblioteca del Ministerio de Transportes, Comunicaciones, Vivienda y Construcción”, tesis de diploma, Universidad Nacional Mayor de San Marcos, Lima, Perú, 2002. Sosa Yarlequé, “Diseño de un programador lógico programable utilizando microcontrolador ATMEGA y lenguaje LADDER para aplicaciones de laboratorio”, tesis de diploma, Universidad Nacional de Piura, Piura, Perú, 2018.

Bedriñana Enciso, “Modelado de la válvula de control TEKNOCRAF 202316 para la incubadora neonatal”, tesis, Pontificia Universidad Católica del Perú, Lima, Perú, 2011. Sánchez Ochoa, “Evaluación experimental de una ecuación empírica en el flujo de gas”, tesis, Universidad Nacional del Centro, Huancayo, Perú, 2017.
