Incremento de gases en transformador de potencia - MLZ 137 Tabla 5.1.10 Norma IEC 60599 – Tasa de producción de gas. 61 Figura 2.17 Primer plano de la fase B, bloques finales inferiores del lado de alta tensión (izquierda) y del lado de baja tensión (derecha) 61.
PLANTEAMIENTO DEL PROBLEMA 1

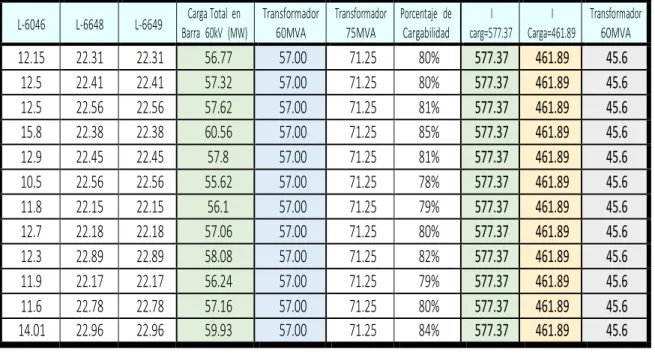

- Descripción de la realidad problemática
- Formulación del problema
- Objetivos
- Limitante de la investigación
Cómo la gestión del mantenimiento predictivo mediante el análisis de gases disueltos mejora la disponibilidad de los transformadores de potencia. La implementación de la gestión de mantenimiento predictivo mediante el análisis de gases disueltos mejora la disponibilidad del transformador de potencia.
MARCO TEÓRICO
Antecedentes
- Antecedentes Nacionales
Mantenimiento predictivo de transformadores de potencia mediante análisis de aceite dieléctrico y técnicas complementarias” Guatemala: s.n., 2008. Mantenimiento predictivo de transformadores de alta potencia según técnica de mantenimiento enfocado en confiabilidad.
Bases Teóricas
El peor grado de polimerización (DP) alcanzado fue 142/146 (promedio 144) del conductor intermedio en la parte superior del disco en el devanado de la fase B. Se realizaron pruebas de localización de fallas en el transformador y los resultados de Capacitancia y Factor de Potencia. Las medidas de los devanados se dan en la tabla 2.7. Finalmente se concluyó que la falla debe estar dentro del devanado común de la fase C.
Aflojamiento de los conductores provocado por la vibración en el transformador, lo que provoca sobrecalentamiento. La función de un cambiador de tomas en el transformador es regular el nivel de voltaje. El monitoreo de la corriente en el motor de accionamiento proporciona información sobre fallas mecánicas.
El análisis de los gases disueltos en el aceite permite detectar una amplia gama de defectos típicos. Dependiendo de la naturaleza de los gases disueltos en el aceite aislante, la causa de la anomalía se puede identificar y corregir antes de que se convierta en un mal funcionamiento. Los gases disueltos en el aceite de transformador surgen de la descomposición interna de los materiales que lo componen y pueden estar relacionados con estas causas.
La presencia de acetileno en los gases disueltos en el aceite es siempre consecuencia de un fallo eléctrico. Este es un concepto que se utiliza a menudo en la aviación civil de los Estados Unidos.
Conceptual
El volumen de gas disuelto en la unidad de volumen de un aislante líquido, generalmente expresado como porcentaje. Es el valor promedio del número de unidades monoméricas en las moléculas de un polímero. Bifenilos policlorados.- PCB Aislante líquido formado a partir de una mezcla de compuestos isoméricos homólogos obtenidos mezclando al menos dos átomos de hidrógeno con los átomos de cloro de la molécula de bifenilo.
Mantenimiento.- Son una serie de acciones y técnicas que se implementan con el objetivo de detectar defectos y posibles defectos de la máquina en las etapas iniciales para evitar que estas fallas ocurran en una mayor durante su operación, no permitiendo que causen interrupciones de emergencia e improductivas, causando impacto financiero negativo. La potencia que ingresa al dispositivo, en el caso de un transformador ideal (es decir, sin pérdidas), es igual a la recibida en la salida. La única conexión entre las bobinas es el flujo magnético común ubicado en el núcleo.
Es el conjunto de tareas o actividades que, generalmente basadas en los cinco sentidos humanos, se realizan de manera rutinaria o específica para asegurar la capacidad de servicio de edificios, sistemas, instalaciones, equipos, etc., en apoyo de las actividades de mantenimiento preventivo.
HIPÓTESIS Y VARIABLES
Hipótesis General y especifica
- Operacionalización de las variables
Variable Dependiente - Disponibilidad: Se refiere a la disponibilidad como la capacidad que tiene un equipo cuando se necesita en un momento determinado, dadas las condiciones de un uso y reparación particular, como lo describe Torres (2005, p. 186). La probabilidad de que un dispositivo, equipo o sistema esté en uso en un momento dado” (Acuña, 2003, p. 16).
DISEÑO METODOLOGICO
- Tipo y diseño de investigación
- Método de investigación
- Población y muestra
- Lugar de estudio y periodo desarrollado
- Técnicas e instrumentos para la recolección de la información
- Técnicas Instrumento de recolección de datos

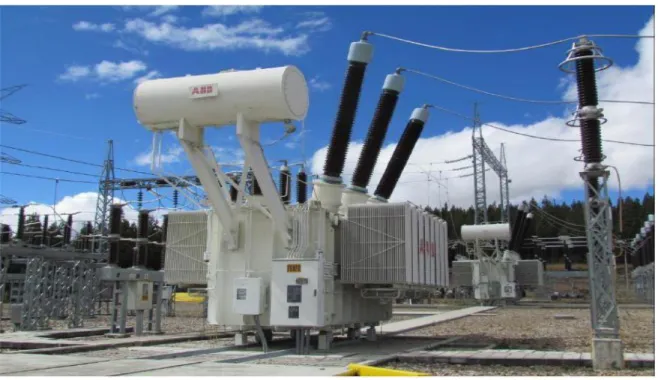

A la población se le integra 05 transformadores de potencia, al correspondiente análisis de gases disueltos en aceite dieléctrico (DGA) de la empresa Consorcio Energético de Huancavelica S.A. La presente investigación se realiza con base en datos recabados pertenecientes a la empresa “Consorcio Energético de Huancavelica S.A” en las unidades operativas de Cajamarca, Uchucchacua. Esta investigación se realiza en base a datos recopilados pertenecientes a la empresa. Para llevar a cabo la propuesta de mejora del plan de mantenimiento predictivo se deberá utilizar la técnica con los resultados de muestras de análisis Físico, Químico y Cromatográfico (DGA) de aceite.
La recolección de datos se realizará según protocolos de aceite con muestreo de aceite de transformador. Análisis de gases disueltos (DGA). b) Técnicas complementarias Método del triángulo de Duval, Roger, Durberger c) Software estadístico SPSS o MINITAB. Técnicas y análisis de gases disueltos, método de Doernenburg, método de Roger y triángulo de Duval utilizados para el mantenimiento predictivo de transformadores.
Asimismo, se presenta un formato de tabla que mide el nivel de criticidad de cada componente del transformador de potencia a lo largo del tiempo para encontrar la muestra.
RESULTADOS
Resultados Descriptivos
Los costos antes de la mejora se muestran de 2003 a 2015, los costos promediaron 51,044 costos promedio incurridos durante los 12 años, los costos estándar 37,500 (incluidos los costos de operación y mantenimiento y los costos de depreciación de activos) en El resultado que vemos es un excedente del 136 % más, con una desviación del precio estándar de 61.156. Los costos posteriores a la mejora tienen una muestra de 2015 a 2018, los costos promediaron 33,758 costos promedio incurridos durante los 02 años, con costos estándar que ascienden a 37,500 (incluidos los costos de operación y mantenimiento, incluidos los costos de depreciación de los activos) en el resultado de operación. y costos de mantenimiento del 90,02%, con una desviación de los costos estándar de 1,672. La concentración total de gas entre los años 2015 y 2016 disminuye de 12,591 ppm a 238 ppm bajo condiciones de falla tipo 4 a 1, con gestión de mantenimiento (a) Detectar producción de gas, (b) Evaluar la severidad de la producción de gas, (c) Identificar la Tipo de falla que es responsable de la producción de gas mientras el equipo permanece en operación.
La concentración total de gases en TGC 2019 es de 14.103 tipo modo 4, con la gerencia de mantenimiento se debe determinar qué actividades complementarias se deben realizar para reducir los gases disueltos en el transformador, cuáles son los factores de falla. La concentración total de gases en el año 2017 TGC es de 811ppm tipo modo 2, con la gestión de mantenimiento se ha determinado que el transformador se encuentra en modo normal desde el año 1998. La concentración total de gases en el año 2019 TGC se registró 639ppm tipo modo 1 , con una aceleración del envejecimiento de la vida útil del transformador de potencia de 35 años, con gestión de mantenimiento se ha determinado que el transformador se encuentra en condiciones normales del año 2009 al 2021.
La concentración total de gases en el TGC 2019 se registró 844 ppm condición tipo 2, con la aceleración del envejecimiento de la vida útil del transformador de potencia a 35 años, con la gestión de mantenimiento se constata que el transformador se encuentra en condiciones normales desde 2007. a 2021.
Resultados Inferenciales
Hipótesis nula (Ho), No existe diferencia significativa en la disponibilidad del transformador de corriente en términos de mejoras del 99,86% en lo programado con la gestión de mantenimiento, con un 95% de certeza. Por lo tanto, existe evidencia suficiente con un 95% de confianza para confirmar que hubo un aumento en la disponibilidad en el stock de transformadores de corriente y con las mejoras en el Programa de Gestión del Mtto. Hipótesis nula (Ho), No existe diferencia significativa en la disponibilidad del transformador de corriente con respecto al 99,86% de las mejoras dentro del programa de gestión de mantenimiento, con un 95% de certeza.
Hipótesis nula (Ho), No existe diferencia significativa en los costos de operación y mantenimiento del transformador de potencia S/. El principal aporte es el desarrollo de un programa de gestión del mantenimiento predictivo que permita evaluar las condiciones de operación de los transformadores de corriente. Análisis de riesgo de fallas en transformadores de potencia eléctrica, tecnologías de mantenimiento predictivo no intrusivo.
Fuente: Procedimiento para la realización e interpretación de una prueba de cromatografía de gases en transformadores de potencia.
Otro tipo de resultado estadístico, de acuerdo a la naturaleza del problema y la
DISCUSIÓN DE RESULTADOS
Contrastación de hipótesis con los resultados Hipótesis General
Hipótesis alternativa (H1), Sí, existe una diferencia estadísticamente significativa en la disponibilidad de equipos con respecto a lo previsto en el plan, con un 95% de confianza. Hipótesis H0: se acepta debido a que el nivel de significancia es 0.05, el puntaje P fue mayor a 0.591. Hipótesis H1: Se acepta la hipótesis alternativa. Existe una diferencia estadísticamente significativa en la disponibilidad de equipos respecto a lo previsto en el plan, con un 95% de confianza.
37.500 en cuanto a las mejoras en la gestión de mantenimiento programadas, con un 95% de confianza. Hipótesis alternativa (H1), Sí, existe una diferencia estadísticamente significativa en la diferencia en los costos de operación y mantenimiento en comparación con el plan planificado, con un 95% de confianza. Por lo tanto, no existe evidencia suficiente con un 95% de confianza para confirmar que hubo igualdad entre los costos y las mejoras del Programa de Gestión del Mtto.
Hipótesis H1: Se acepta la hipótesis alternativa, Sí, existe una diferencia estadísticamente significativa en el costo o costo de operación y mantenimiento del equipo según el plan programado, con un 95% de confianza.
Contrastación de los resultados con otros estudios similares
El GRTSE tiene una capacidad instalada de 180 transformadores de potencia y en los últimos diez años se han producido diez fallas, cinco de las cuales han provocado un aumento en la producción de gas hidrógeno. Yo, Mario Pablo Borda Camacho con DNI, 10634168, declaro que el presente informe final de investigación, “GESTIÓN DEL MANTENIMIENTO PREDICTIVO DE TRANSFORMADORES DE POTENCIA MEDIANTE ANÁLISIS DE GASES DISUELTOS (DGA) Y TÉCNICAS COMPLEMENTARIAS”, fue elaborado por mí. La gestión del mantenimiento predictivo, mediante técnica de análisis de gases disueltos, reduce los costos de operación y mantenimiento del transformador de potencia, desde S/.
Desarrollar un programa anual de gestión de mantenimiento predictivo basado en la condición de cada transformador con los límites de prueba de precarga, los pesos relativos de los valores de prueba y los pesos específicos de manera que limite las acciones de recarga. Diagnóstico preventivo de transformadores de potencia mediante análisis de aceite dieléctrico y técnicas adicionales basadas en un programa desarrollado en Visual Basic. Determinar cómo la Gestión del Mantenimiento Predictivo mejora la disponibilidad de.
Con la metodología propuesta en este estudio se espera que los equipos (transformadores de potencia) mejoren su condición de operación, y la Gestión de Mantenimiento Predictivo ayudará a prevenir y planificar el mantenimiento predictivo, preventivo y correctivo según las condiciones de operación.
Responsabilidad ética de acuerdo a los reglamentos vigentes (el Autor de la
Matriz de consistencia
Informe de termografía del transformador de Cajamarca Norte
Muestra la tabla de Doernenburg
Cálculo de Roger
Cálculo del Triángulo Duval
Analisis de Eventos destacados
