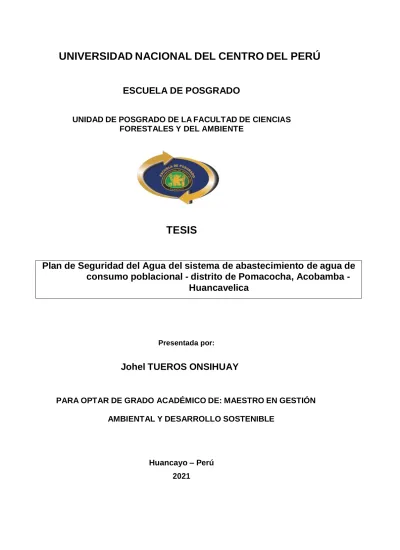

UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
ESCUELA DE POSGRADO
UNIDAD DE POSGRADO DE LA FACULTAD DE CIENCIAS FORESTALES Y DEL AMBIENTE
TESIS
Plan de Seguridad del Agua del sistema de abastecimiento de agua de consumo poblacional - distrito de Pomacocha, Acobamba -
Huancavelica
Presentada por:
Johel TUEROS ONSIHUAY
PARA OPTAR DE GRADO ACADÉMICO DE: MAESTRO EN GESTIÓN AMBIENTAL Y DESARROLLO SOSTENIBLE
Huancayo – Perú 2021
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
ESCUELA DE POSGRADO UNIDAD DE POSGRADO
FACULTAD DE CIENCIAS FORESTALES Y DEL AMBIENTE
ACTA DE SUSTENTACIÓN DE TESIS VIRTUAL PARA OPTAR EL GRADO ACADÉMICO DE MAESTRO EN GESTIÓN AMBIENTAL Y DESARROLLO
SOSTENIBLE
En la plataforma virtual de Microsoft Teams de la Facultad de Ciencias Forestales y del Ambiente de la Universidad Nacional del Centro del Perú, a los 19 días del mes de agosto de 2021, siendo las 10:30 a. m. se dio inicio al acto académico de sustentación de Tesis, Presidido por el Dr. Jesús Eduardo Pomachagua Paucar, actuando como secretario el Dr. Cirilo Walter Huamán
Huamán y los miembros del Jurado Examinador: M. Sc. Jesús Antonio Hurtado Rivera, M. Sc. Jose Luis Claros Cuadrado, Dr. Hugo Wenceslao Miguel Miguel. Acto seguido se dio lectura
a la Resolución N° 108 - 2021-UPG-FCFA/UNCP, en la que señala fecha, hora y designación del Jurado Examinador para la sustentación de Tesis del Bach. Tueros Onsihuay Johel titulada:
“PLAN DE SEGURIDAD DEL AGUA DEL SISTEMA DE ABASTECIMIENTO DE AGUA DE CONSUMO POBLACIONAL - DISTRITO DE POMACOCHA, ACOBAMBA - HUANCAVELICA", para optar el Grado Académico de Maestro en Gestión Ambiental y Desarrollo Sostenible. A continuación, el presidente invito al Dr. Hugo Wenceslao Miguel Miguel, a realizar la presentación de la Tesis en su condición de Asesor, luego el presidente invito al sustentante para la exposición de su tesis por un tiempo de 25 minutos. Terminado la sustentación el Presidente cede el uso de la palabra a los miembros del jurado examinador quienes, procedieron a formular las preguntas de acuerdo al tema y objeciones del caso los mismos que fueron defendidos y absueltos por el graduando; acto seguido se procedió a deliberar el resultado, en el marco del Art.122° del Reglamento General de la Escuela de Posgrado. Teniendo como resultado el calificativo de:
APROBADO BUENO
___________________________________________________________________________________
Siendo las 12.45 p.m., se da por finalizado e l acto académico de sustentación de Tesis virtual, pasando a firmar los miembros del jurado ca lific a dor :
--- --- M. Sc. Jesús Antonio Hurtado Rivera M. Sc. Jose Luis Claros Cuadrado
(Titular) (Titular)
--- Dr. Hugo Wenceslao Miguel Miguel
(Titular)
--- --- Dr. Jesús E. Pomachagua Paucar Dr. Cirilo Walter Huamán Huamán
(Presidente) (Secretario)
ASESOR:
Dr. Hugo Miguel Miguel
DEDICATORIA
A mi madre: Domitila Onsihuay Camayo; y a mi hijo: Yamir Johel Tueros Vera
AGRADECIMIENTO:
A mis profesores de la Maestría en Gestión Ambiental y Desarrollo Sostenible; a mi asesor: el Dr. Hugo Miguel Miguel.
RESUMEN
La necesidad de agua segura en nuestro país, fundamentalmente en las zonas rurales es vital. La presente tesis titulada: “Plan de Seguridad del Agua, del sistema de abastecimiento de agua de consumo poblacional para el distrito de Pomacocha, Acobamba – Huancavelica”, se desarrolló, para resolver la falta de un plan de seguridad del agua para el sistema de abastecimiento de agua. La investigación fue de tipo aplicada, de nivel descriptivo deductivo; como método de investigación, la modelización. Los indicadores se evaluaron con los criterios de la Organización Mundial de la Salud. Con los resultados obtenidos, se concluye que, el sistema de suministro de agua está conformado de las siguientes partes: ecosistema de montaña “Andasmachay”; punto de captación “San Miguel”; desarenador “Tuci ccasa”; reservorio del paraje “Tinte cocha”; planta de tratamiento de agua potable
“Pomacocha”; y el sistema de distribución de agua potable del distrito: Los tipos de peligros del sistema abastecimiento de agua son: físico, microbiológico, contaminación biológica de recipientes de almacenamiento de agua domiciliaria; los índices y niveles de riesgo en el sistema varían desde 1 (muy bajo), hasta 11 (importante); los procedimientos de gestión del plan de seguridad del agua en las categorías: captación, almacenamiento y tratamiento, están subdivididas en:
operación, mantenimiento y emergencia en cada caso, basados en la prevención, gestión de la información y comunicación, seguridad y limpieza. La planificación y ejecución de las evaluaciones periódicas del plan de seguridad del agua, se basan los criterios de socialización. actualización y autoevaluación del sistema.
Palabras clave: Agua de consumo poblacional, Plan de Seguridad del Agua, Agua Segura.
ABSTRACT
The need for safe water in our country, mainly in rural areas, is vital. This thesis entitled: "Water Safety Plan, of the water supply system for population consumption for the district of Pomacocha, Acobamba - Huancavelica", was developed to solve the lack of a water safety plan for the water system. water supply. The research was applied, descriptive-deductive level; as a research method, modeling. The indicators were evaluated with the criteria of the World Health Organization. With the results obtained, it is concluded that the water supply system is made up of the following parts: “Andasmachay” mountain ecosystem; “San Miguel” catchment point; sandtrap
"Tuci ccasa"; reservoir of the place “Tinte cocha”; “Pomacocha” drinking water treatment plant; and the district drinking water distribution system: The types of hazards of the water supply system are: physical, microbiological, biological contamination of household water storage containers; the indices and levels of risk in the system vary from 1 (very low) to 11 (important); The management proceduresof the water safety plan in the categories: catchment, storage and treatment, are subdivided into: operation, maintenance and emergency in each case, based on prevention, information management and communication, safety and cleaning. The planning and execution of the periodic evaluations of the water safety plan are based on the socialization criteria. updating and self-evaluation of the system.
Key words: Water for population consumption, Water Security Plan, Safe Water.
INDICE
Resumen ………
Pág.
5
Introducción ……….. 7
Capítulo I Marco Teórico ……… 8
1.1. Antecedentes o Marco Referencial ……….. 9
1.2. Bases Teóricas y Conceptuales ……… 16
1.3. Definición de Términos Básicos ……… 23
1.4. Hipótesis de Investigación ……….. 34
1.5. Operacionalización de las Variables ………. 35
Capítulo II Diseño Metodológico……… 36
2.1 Tipo y Nivel de Investigación ……….. 36
2.2 Métodos de Investigación ……… 37
2.3 Diseño de la Investigación ………... 37
2.4 Población y Muestra ………. 39
2.5 Técnicas e Instrumentos de recolección de datos ……….. 42
2.6 Procesamiento, análisis e interpretación de la información ……… 42
Capítulo III Presentación, Análisis e Interpretación de Resultados ……….. 44
3.1 Organización, análisis e interpretación de datos (prueba de hipótesis) …………. 44
3.2 Discusión de los Resultados ……….. 58
3.3 Aportes de la Investigación (producción científica) ………. 64
Conclusiones... 65
Recomendaciones...66
Bibliografía ... 67
Anexos ... 72
INTRODUCCIÓN
La manera más eficaz de responder la seguridad de un sistema de suministro de agua de consumo poblacional es usando un estudio integral de evaluación de los riesgos y gestión de los riesgos que incluya todas las fases del sistema de abastecimiento, desde el punto de captación hasta su distribución al consumidor, (Sandoval-Moreno, A. y Günther, M. G., 2013).
En nuestro país, el concepto de agua segura está muy descuidada fundamentalmente en las zonas rurales; por lo que, se desarrolló la presente tesis de diseño de un plan de seguridad del agua, para el sistema de abastecimiento de agua de consumo poblacional para el distrito de Pomacocha, de la provincia de Acobamba en la región de Huancavelica.
Para cumplir con esto, se plantea un Plan de Seguridad del Agua (PSA), el cual tiene como objetivo principal, proponer un plan de seguridad del agua para el sistema de abastecimiento de agua de consumo poblacional para el distrito de Pomacocha, y como objetivos secundarios: Determinar las medidas preliminares y definición equipo del PSA; evaluar el sistema de abastecimiento de agua potable del distrito de Pomacocha; determinar los peligros y riesgos del sistema; definir los procedimientos de gestión del PSA; y definir la planificación de las evaluaciones periódicas del PSA.
CAPÍTULO I
MARCO TEÓRICO
1.1 Antecedentes o Marco Referencial
Antecedentes Internacionales:
En Costa Rica, el año 2019, se realizó una tesis de maestría. en la Universidad de Costa Rica, titulada: “Plan de Seguridad del Agua de la Asada Las Vueltas, Parrita, Puntarenas”; concluyendo que, los principales problemas encontrados son administrativos y de control y el riesgo de contaminación del agua por plaguicidas. Se diseñó un programa de acciones con el objetivo de tomar medidas para minimizar las condiciones de riesgo del sistema, (García, 2009).
En Costa Rica, el año 2018, se ejecutó un estudio de la seguridad hídrica del agua en comunidades rurales del Pacífico Norte, concluyéndose que, la fragilidad institucional es alta; asimismo, el peligro ante eventos hidrometeorológicos es alta, por la antigüedad de los sistemas, falta de mantenimiento, la escasa capacidad de sus tanques, lo que incrementa los riesgos de sequias e inundaciones extremas, Suárez A, Baldioceda A, Durán G, Rojas J, Rojas D, Guillen A, (2018).
En Argelia, el año 2018, se estudió el plan de seguridad del agua en los Campos de
Refugiados Saharauis en Tindouf, resumiéndose que, “el agua disponible proviene de pozos profundos ubicados en algunos casos a decenas de kilómetros de distancia de los asentamientos de población, es tratada en plantas de ósmosis inversa y mediante cloración y, posteriormente, se distribuye mediante una red de grifos y camiones cisterna. La complejidad del sistema de abastecimiento y las condiciones extremas han obligado a la elaboración de un Plan de Seguridad del Agua con el objeto de asegurar que el suministro ofrece una dotación suficiente y una calidad del agua adecuada. El plan sigue una metodología de evaluación de riesgos y establece mecanismos de control para minimizar su impacto, que se recogen en seis protocolos de actuación para las infraestructuras y el control de la calidad de agua. Como aportación novedosa la metodología desarrollada en los campamentos incorpora además de los tradicionales conceptos de calidad de agua, el análisis del volumen de agua suministrada, muy relacionada con algunas enfermedades hídricas. Desde finales de 2014, estos protocolos han comenzado a ser aplicados obteniéndose resultados que repercuten en la mejora de la calidad de vida de las personas refugiadas”, García R, Blanco R, Anta J, Naves A, Molinero J. (2018).
En Chile, el año 2017, en la Facultad de Ciencias Ambientales de la Universidad de Concepción, se hizo un estudio relacionado con el Objetivo de Desarrollo Sostenible ODS 6, sobre Agua limpia y saneamiento y su relación con los planes de seguridad del agua, concluyendo que, la forma más eficaz de garantizar sistemáticamente la seguridad del sistema de abastecimiento de agua de consumo es evaluando integralmente los riesgos que abarque todas las etapas del sistema de abastecimiento, desde la captación hasta su distribución al consumidor; este tipo de planteamientos se denominan “planes de seguridad del agua". Los objetivos de los planes de seguridad
advertir la contaminación durante el almacenamiento, la distribución y manejo de agua potable, y minimizar la fragilidad y contaminación del agua en las fuentes de abastecimiento, Baeza C.(2016).
En Colombia, el año 2017, en la Universidad Santo Tomás, Bogotá, se ejecutó una tesis, denominada. “Plan de Seguridad del Agua para el municipio de Tocaima”;
concluyéndose que, al evaluar los diferentes elementos del sistema, se definieron riesgos reveladores. La fuente de suministro está afectada por la actividad agrícola y las aguas servidas.
Existen sucesos de peligro que se presentan desde las etapas iniciales hasta la desinfección. Para lo cual se está realizando medidas de control de buenas prácticas e inspeccionando las técnicas de tratamiento. O sea que, se pueden ejecutar mejoras en todo el sistema, usando medidas apropiadas desde los procesos iniciales hasta el tratamiento final; este asunto se debe concebir reevaluando los peligros de cada etapa, luego de aplicar la medida en una etapa anterior.
Los riesgos relacionados a: falta de capacitación de los trabajadores, deficientes formas de dosificación, accidentes profesionales; son sucesos difíciles de pronosticar y destacados en el plan de mejora en las diversas etapas del sistema. La implementación del PSA y la elaboración de un manual de operaciones, reduce la probabilidad de estos riesgos traduciéndose en una disposición de control eficaz, Sánchez AJ, González WV. (2017).
En España, el año 2017, se hizo un estudio de implantación de un “Plan de Seguridad del Agua en una estación de tratamiento de agua potable”; concluyéndose que, los PSA, son la única metodología de gestión para los suministros de agua. Es importante
por Sus principales ventajas son: la su relación con la legislación vigente, su adaptabilidad, su gestión dinámica y práctica. Estos métodos de gestión fueron implementados por la OMS.
La validez de la ejecución de un PSA, se centra en la disminución de los riesgos procedentes del sistema de potabilización del agua, la mejora de la eficiencia del sistema, la apropiada dosificación de reactivos, ahorro de costos gracias a la mejora de la eficiencia y dosificación correcta de substancias, la adecuada gestión de la información en él y dentro del sistema, Palomero JA, González, Bernat F, Soler P.
(2017).
En Colombia, el año 2014, se hizo un estudio de evaluación del riesgo en los sistemas de distribución de agua potable en el marco de un PSA, concluyendo que, los sucesos de mayor riesgo estuvieron asociados con la avería física e hidráulica del sistema, deterioros de tuberías, variaciones de presión, mala gestión de la información, fallas humanas, ausencia de capacitación, supervisión, falta de cultura de aseguramiento de la calidad del agua. La valoración del riesgo es una herramienta de gestión para empresas del agua, que permite prevalecer los recursos humanos y financieros para la mejora de las medidas de control como estrategia para disminuir los riesgos y afirmar la calidad del agua potable en el sistema, Amézquita CP, Pérez A, Torres P, (2014).
En Colombia el año 2016, la Empresa Prestadora de Servicio “Aguas de Manizales”;
presenta el documento final de un plan de seguridad del agua, destacando la importancia de la implementación del plan de seguridad en un servicio de suministro
de agua, la metodología implementada, la mesa intersectorial de los planes; así como los componentes de la gestión de riesgo, y el desarrollo del plan de seguridad del agua para el acueducto de la ciudad de Manizales, Aguas de Manizales S.A, (2016).
En Colombia, el año 2009, se hizo un trabajo de revisión relacionado con los PSA, puntualizando los fundamentos y los aspectos de implementación, concluyendo que, las directrices internacionales del sector agua potable están encaminadas al desarrollo de aspectos metodológicos de evaluación y gestión del riesgo en los sistemas. La aplicación de los PSA, es una práctica conducente al suministro de agua de calidad, cuyo esquema se basa en principios análisis de riesgos, y l a gestión de la calidad, congruentes con la ISO 9001. En Colombia, la actual legislación hídrica, requiere la ejecución de “ mapas de riesgos y evaluación de índices de calidad”, plazo”, Pérez A, Torres P, Cruz CH.(2009).
En España, el año 2016, se realizó un estudio de revisión sobre la calidad sanitaria del agua de consumo, subrayando los temas de mejora de la calidad del agua de Cataluña. La mejora se relaciona con el monitoreo organoléptico del agua y de los sistemas de potabilización. Se detallan, asimismo, dos experiencias de gestión relacionadas con el cumplimiento de los límites permisibles de metales pesados en las aguas. Finalmente, se presentan algunos desafíos de cumplimientos de la legislación vigente, Gómez A, Miralles MJ, Corbella I, García S, Navarro S, Llebaria X, (2016).
En México, el año 2007, se documentó información sobre los indicadores de uso sostenible del agua en la ciudad de Juárez, los resultados indican que, en la Ciudad Juárez, se manejan adecuadamente los indicadores de sustentabilidad en el uso del agua; esto sin considerar los indicadores de sustentabilidad ambiental tasa de
“extracción-recarga del acuífero y la calidad del agua potable”, (Cervera. 2015).
En Colombia, el año 2012, se realizó una revisión sobre del sistema de abastecimiento de agua de la ciudad de Santiago de Cali, la calidad del agua; concluyendo que, actualmente, la empresa del agua ha realizado un Sistema de Gestión de la Calidad y está diseñando un PSA, como instrumentos de gestión del riesgo sanitario y fortalecimiento de la calidad del agua potable, compatibles con las nuevas tendencias mundiales e incluyendo un enfoque integral de todos los componentes del PSA (fuente, procesos de tratamiento, distribución y usuario final), (Pérez, Delgado, Torres, 2015).
Se estudió el estado del arte de la inclusión de los PSA en Colombia, concluyéndose que aunque existe normatividad de la calidad del agua potable en sistemas de abastecimiento, no obstante, no se cuenta con aspectos metodológicos que concentre de forma eficaz los temas administrativos y ambientales dentro de los parámetros de calidad, cobertura y continuidad requeridos por la legislación colombiana; por tanto esta investigación presenta el estado del arte de la adopción de los PSA, inmersos en la institucionalidad Colombiana que, propicie ayudar la gestión el fortalecimiento del sector de agua potable. Los resultados caracterizan los de riesgos y peligros que se muestran en los distintos sistemas de abastecimiento de agua potable, (Díaz, Mateo, Mendoza, Mesa y Duvan, 2013).
En Colombia en el año 2011 se realizó un estudio de la evolución y perspectivas del sistema de abastecimiento de la ciudad Santiago de Cali del aseguramiento de la calidad del agua potable, en la que se evaluó la evolución del sistema de
requerimientos de crecimiento y desarrollo. Se concluye que, actualmente, la empresa del agua de la referida ciudad ha implementado un sistema de gestión de la calidad y viene desarrollando un PSA como herramienta de gestión del riesgo sanitario y aseguramiento de la calidad del agua potable, dando respuesta a las nuevas tendencias mundiales, (Pérez, Delgado,Torres, 2013).
En Colombia, el año 2008, se realizó un estudio de propuesta metodológica para la localización de estaciones de monitoreo de la calidad del agua en las redes de distribución utilizando SIG; concluyéndose que estos métodos puede ser adaptable en cualquier sistema de distribución de agua, si se dispone de la información pertinente, lo cual demuestra la importancia de una gestión de la información documentada de todos los procedimientos de la producción y distribución de agua para consumo poblacional, tal como se incluye de los PSA. Los resultados de este trabajo incorporan un avance en el disño de los mapas de riesgo de los sistemas de abastecimiento de agua, Montoya, Loaiza, Cruz, Torres, Escobar, Delgado, (2015).
En Cuba, en un estudio sobre la calidad microbiana del agua procedente de hemodiálisis, encomienda la implementación de PSA y una metódica evaluación de riesgo, con énfasis en la identificación de patógenos y sus vías de infección, desde el origen hasta el consumidor paciente. Los períodos que deben ser incluidos son: la caracterización del riesgo, la evaluación de la exposición, la evaluación de dosis respuesta y la caracterización del riesgo con el conocimiento del criterio ecológico, como, la personalización de la fuente y los reservorios de los patógenos transmitidos por el agua en el sistema de distribución, González, (2013).
En un estudio sobre la economía de los ecosistemas y la biodiversidad relativa al agua y los humedales, concluyen que la seguridad del agua es un tema muy importante en el mundo, tanto por su disponibilidad como por su calidad. Entender el valor del agua y los humedales favorece la justificación para la protección y restauración de estos ecosistemas, favoreciendo para suministrar agua más segura, que se conocen como servicios ecosistemas hidrológicos, esenciales para alcanzar los objetivos de seguridad del agua y agua para la seguridad alimentaria, (Brink, Russi, Badura, 2013).
Antecedentes Nacionales:
En Lima, Perú, el año 2017, se desarrolló una tesis de maestría relacionado con la formulación de un plan de seguridad del agua (PSA), en la operación de un sistema portátil de potabilización para la atención de damnificados en un contexto de desastre;
concluyendo que, el PSA, diseñado encarna un modelo de gestión de peligros y riesgos de contaminación y de dificultad de producción de agua para un sistema portátil de potabilización técnica, que maniobre en situaciones de desastres. Puede ser adaptable, como un modelo para sistemas con procesos similares; por otro lado, el PSA debe ser la herramienta de gestión que las organizaciones humanitarias, provisores de agua de consumo, formulen e implementen para garantizar la seguridad de un servicio de agua, Jiménez JA, (2017).
1.2 Bases Teóricas y Conceptuales
Agua de Consumo Poblacional
estructura de medidas: protección de las fuentes de agua, control de los sistemas de tratamiento, distribución y manipulación del agua. Cada plan identifica los peligros y los niveles de riesgos que existen en el sistema, desde la cuenca hídrica, en la fuente donde se capta el agua (superficial, subterránea o de lluvia), en el modo en que el agua es tratada (planta potabilizadora, dosis de cloro), almacenada (reservorios y tanques) y distribuida (redes); además de los lugares donde es consumida y usada por la gente.
Cada plan, recomienda labores para corregir las situaciones peligrosas, constituye el instrumento base para instaurar el marco de seguridad para el agua de consumo poblacional, y relaciona la situación de la salud pública con los riesgos de la presencia de elementos contaminantes. (OPS, 2013).
Plan de Seguridad del Agua
La mala calidad del agua y el saneamiento no conveniente es la razón de más de dos millones de muertes de niños cada año, deteriora el crecimiento económico y dificulta los esfuerzos para salir de la pobreza. En Latinoamérica, se estima que aproximadamente 50 millones de personas no tienen un adecuado abastecimiento del líquido elemento.
El PSA, responde sistemáticamente la seguridad de un sistema de abastecimiento de agua poblacional, aplicando una orientación integral de evaluación y gestión de riesgos que se enfoca todas las etapas del sistema de abastecimiento de agua, desde la captación hasta el consumido. En efecto, es una evaluación total instituida en el riesgo para la salud y una orientación en el manejo del riesgo para mejorar la
seguridad del agua de consumo poblacional.
El PSA, está orientado hacia los propósitos de protección de salud, y se fundamenta e n principios y conceptos aplicados en otros sistemas de gestión de riesgos. En efecto, la Organización Mundial de la Salud, recomendó aplicar el mismo concepto para la implementación de la gestión de las aguas residuales, en Agricultura y Acuicultura (OMS,2006), basados en los principios del HACCP y los objetivos basados en la salud. Y que origine el manejo y utilización de las aguas residuales de una manera segura. Así mismo, dirige el concepto de seguridad en saneamiento bajo un criterio de gestión de riesgos. En 2009, en un seminario internacional en Suecia Estocolmo por la semana del agua, se discutió y se recomendó el concepto de PSA, en el suministro de un instrumento práctico para la implementación de las guías de la OMS para la gestión segura de las aguas contaminadas.
El PSA, tiene tres mecanismos estratégicos. La evaluación y descripción del sistema;
refiere el sistema e reconoce los peligros que podrían darse en la sucesión del saneamiento. Esto significa la compilación de toda la información aprovechable del sistema de saneamiento y su área de influencia e identificación de los peligros y eventos peligrosos potenciales en el sistema. Esto implica la recopilación de de información del sistema de saneamiento. El nivel de riesgo que muestra cada peligro y evento peligroso se definirá en base de la probabilidad de que se produzca y valorando la gravedad de las consecuencias en caso de producirse. La consideración más importante es la posible secuela en la salud pública. Luego, el monitoreo operacional, que instituye, si las medidas de control aplicadas responden
todas las acciones y procesos para disminuir los riesgos. El número y tipo de medida de control será en base del tipo y la frecuencia de los peligros relacionados al sistema. Para controlar la eficacia de las medidas de vigilancia se debe validar los controles con respecto a metas definidas.
Si el Monitoreo determina que se ha superado un “límite” se debe tomar medidas correctivas, incluida la comunicación inmediata a la Autoridad de Salud del caso. En tercer lugar, la gestión, que tiene como meta incluir programaciones de gestión que justifiquen las medidas que deben hacerse, cuando el sistema funciona en condiciones normales y cuando se ha producido un “incidente”. Los procedimientos deben ser escritos por empleados experimentados. La documentación se hace en función de todos los aspectos vinculados a la gestión del sistema de saneamiento:
Valoración del sistema, medidas de control, instrucciones de funcionamiento y respuesta en situaciones normales y de emergencias, Tello P, Mijailova P, Chamy R, (2016).
Los PSA, son aspectos metodológicos utilizados para gestionar la calidad del agua consumo poblacional, han sido esbozados por la OPS y la OMS, con el fin de asegurar el servicio de agua de consumo humano en poblados pequeños y pobres, estos métodos son efectuadas por las organizaciones que operan el sistema de abastecimiento de agua potable, Marini C., (2010).
Componentes del Plan de Seguridad del Agua (PSA)
El Plan de Seguridad del Agua (PSA, consta de las siguientes partes: la evaluación del sistema, el monitoreo operacional, y la gestión que contiene la documentación y la comunicación:
Evaluación del sistema
Define si la sucesión de abastecimiento de agua, desde el origen hasta el punto de consumo, puede proveer agua de la calidad que, desempeñe con los objetivos en salud y esté definida por la representación del sistema de abastecimiento de agua, valoración del peligro, precisión del riesgo y definición de las medidas de control;
adaptable a los sistemas de distribución, conteniendo el suministro doméstico.
Monitoreo operacional
Para cada punto de control reconocida, se precisa el proceso de monitoreo operacional para advertir, reducir o controlar, totalmente y de manera oportuna, los riesgos reconocidos en la valoración del sistema, para aseverar que los resultados fundados en salud y establecidos en la legislación sean sujetos. Los valores más elaborados y complejos son integrantes de la comprobación y no del monitoreo operacional. Aparte del control operacional en el sistema del suministro de agua, es importante la verificación de los parámetros microbianos,físicos y químicos del agua de consumo poblacional, la que suministra indicadores de funcionamiento del sistema de abastecimiento de cantidad y calidad del agua y nivel de satisfacción del consumidor.
El que un sistema de suministro de agua esté bien hecho y que todas sus variables se encuentren bien determinados, no responde su efectividad. Por lo tanto, la revalidación es un asunto crucial en el fortalecimiento de la calidad del agua para consumo poblacional. La validación es una acción investigativa consignada a
reconocer la eficiencia de los mecanismos.
Planes de gestión
Refiere las operaciones a considerar en situaciones normales o eventuales de operación y evidencia la evaluación del sistema de suministro de agua, los planes de inspección, comunicación y los programas de apoyo. La documentación incluye todos los aspectos relacionados con la gestión de la calidad del agua, consta:
Evaluación del sistema de abastecimiento de agua de consumo humano (conteniendo diagrama de flujo, peligros y riesgos potenciales, así como los resultados de la validación),
Medidas de control operacional y plan de comprobación,
Instrucciones del funcionamiento en general y de la gestión,
Instrucciones de respuestas a situaciones incidentales y de emergencia, y
Medidas de soporte: seguridad, vigilancia, buenas prácticas operativas en las diferentes partes del sistema, programas educativos de capacitación y comunicación interna del personal, etc.
Asimismo, la comunicación es un componente que involucra al consumidor y al provisor del servicio de agua, por el proveedor comunica al consumidor la calidad del agua entregada, admitiendo sugerencias y participación de la comunidad. Para ello, se establecen tácticas de comunicación como:
Instrucciones específicas dirigidas a las clientelas para hacer frente a cualquier ocurrencia significativa en el sistema de suministro de agua que perturbe su calidad, incluyendo comunicaciones a la autoridad de salud pública;
Información breve de la calidad del agua que se pone a disposición de los consumidores.
Definición de componentes para recoger y resolver oportunamente quejas de los consumidores.
Los planes de seguridad en abastecimientos de agua, han sido perfeccionados para establecer y ordenar una larga historia de prácticas de gerencia hechas a la distribución de agua potable y asegurar las prácticas de calidad. Se fundamenta en principios y nociones de gestión de riesgos, y entre tantas otras herramientas, nace el “Hazard Analysis and Critical Control Point” (HACCP), sistema que empareja, evalúa y controla riesgos característicos para la seguridad alimentaria. Se puede afirmar que suministra una metodología para identificar y valorar los distintos riesgos relacionados a las diferentes etapas de una producción. Este método se originó en la década de los 60 en Estados Unidos, por la industria química y alimentaria.
Asimismo, el procedimiento HACCP es relacionado con la puesta en marcha de los sistemas de gestión de calidad, de la familia ISO 9000.
Según la OMS, el mayor beneficio de desarrollar e implementar un Plan de Seguridad en Abastecimientos de Agua (PSAA), para el suministro de agua de consumo poblacional, incluye la sistematización, evaluación y priorización de los riesgos, además de un monitoreo operacional con medidas de inspección. Asimismo, señala como otra condición de un PSA, la de suministrar para un sistema o proceso organizado y ordenado la minimización de fallas por negligencia o faltas de administración y planes de contingencias para responder a inconvenientes en el sistema riesgos inesperados, Argueta, Bozovich, Laydner, Raudales, Estribi, (2005).
1.3 Definición de Términos Básicos
Acidez:
“La capacidad cuantitativa del agua de neutralizar una base, expresada en equivalente de carbonato de calcio en PPM o del mg/l. El número de los átomos de hidrógeno que están presente determina esto. Es medido generalmente por medio de una valoración con una solución de hidróxido sódico estándar.”
Acuífero:
“Una capa en el suelo que es capaz de transportar un volumen significativo de agua subterránea.”
Agentes contaminantes biodegradables:
“Agentes contaminantes que son capaces de ser descompuestos bajo condiciones naturales”.
Agentes quelatos:
“Compuestos orgánicos que tienen la habilidad de atrapar iones que están disueltos en el agua convirtiéndolos en sustancias solubles”.
Agua ácida:
“Agua que contiene una cantidad de sustancias ácidas que hacen al pH estar por
debajo de 7,0.”
Agua blanda:
“Cualquier agua que no contiene grandes concentraciones de minerales disueltos como calcio y magnesio.”
Agua contaminada:
“La presencia en el agua de suficiente material perjudicial o desagradable para causar un daño en la calidad del agua.”
Agua de percolación:
“Agua que pasa a través de la roca o del suelo bajo la fuerza de la gravedad.”
Agua dura:
“Agua que contiene un gran número de iones positivos. La dureza está determinada por el número de átomos de calcio y magnesio presentes. El jabón generalmente se disuelve malamente en las aguas duras.”
Agua potable:
“Agua que es segura para beber y para cocinar.”
Agua producto:
“Agua que ha sido pasada a través de una planta de tratamiento de aguas residuales y está lista para ser entregada a los consumidores.”
Agua segura:
“Agua que no contiene bacterias peligrosas, metales tóxicos, o productos químicos, y es considerada segura para beber.”
Agua subterránea:
“Agua que puede ser encontrada en la zona satura del suelo; zona que consiste principalmente en agua. Se mueve lentamente desde lugares con alta elevación y presión hacia lugares de baja elevación y presión, como los ríos y lagos.”
Agua superficial:
“Toda agua natural abierta a la atmósfera, concerniente a ríos, lagos, reservorios, charcas, corrientes, océanos, mares, estuarios y humedales.”
Aguas grises:
“Aguas domésticas residuales compuestas por agua de lavar procedente de la cocina, cuarto de baño, aguas de los fregaderos, y lavaderos.”
Aguas negras:
“Aguas que contiene los residuos de seres humanos, de animales o de alimentos.”
Aguas residuales:
“Fluidos residuales en un sistema de alcantarillado. El gasto o agua usada por una casa, una comunidad, una granja, o industria que contiene materia orgánica disuelta o suspendida.”
Aguas residuales municipales:
“Residuos líquidos, originados por una comunidad. Posiblemente han sido formado por aguas residuales domésticas o descargas industriales.”
Algas:
“Organismos uni o multicelular que se encuentran comúnmente en el agua superficial, tal como lenteja de agua. Producen su propio alimento por medio de la fotosíntesis.
La población de las algas se divide en algas verdes y en algas azules,de las cuales las algas azules son muy dañinas para la salud humana. El crecimientoexcesivo las algas puede hacer que el agua tenga olores o gusto indeseables. La descomposición de las algas disminuye las fuentes de oxígeno en el agua.”
Bacterias:
“Pequeños microorganismos unicelulares, que se reproducen por la fisión de esporas.”
Bacteria coliforme:
“Bacteria que sirve como indicador de contaminantes y patógenos cuando son encontradas en las aguas. Estas son usualmente encontradas en el tracto intestinal de los seres humanos y otros animales de sangre caliente.”
Bioacumulación:
“El aumento en la concentración de una sustancia en organismos vivos, debido al contacto de éste con aire, agua, o alimento contaminado, debido a la lenta metabolización y excreción.”
Biocida:
“Un producto químico que es tóxico para los microorganismos. Los biocidas se utilizan a menudo para eliminar bacterias y otros organismos unicelulares del agua.”
Biorremediación;
“El tratamiento biológico de las aguas residuales y del lodo, induciendo la interrupción de productos orgánicos y de hidrocarburos para dar dióxido de carbonoy agua.”
Cámara de contacto con cloro:
“Parte de la planta de tratamiento de agua donde el efluente es desinfectado por cloro.”
Caudal:
“Flujo de agua superficial en un río o en un canal.”
Caudal de agua subterránea:
“Aguas subterráneas que entran en zonas costeras, las cuales han sido contaminadas por la infiltración en la tierra de lixiviados, inyección en pozos profundo de aguas peligrosas y tanques asépticos.”
Cloración:
“Proceso de purificación del agua en el cual el cloro es añadido al agua para desinfectarla, para el control de organismos presente. También usado en procesos de oxidación de productos impuros en el agua.”
Coagulación:
“Desestabilización de partículas coloidales por la adición de un reactivo químico, llamado coagulante. Esto ocurre a través de la neutralización de las cargas.”
Contaminante:
“Un compuesto que a concentración suficientemente alta causa daños en la vida de los organismos.”
Contaminantes biológicos:
“Organismos vivos tales como virus, bacterias, hongos, y antígenos de mamíferos y de pájaros que pueden causar efectos dañinos sobre la salud de los seres humanos.”
DBO (Demanda Biológica de Oxígeno):
“La cantidad de oxígeno (medido en el mg/l) que es requerido para la descomposición de la materia orgánica por los organismos unicelulares, bajo condiciones de prueba.
Se utiliza para medir la cantidad de contaminación orgánica en aguas residuales.”
DQO (Demanda Química de Oxígeno):
“Cantidad de oxígeno (medido en mg/L) que es consumido en la oxidación demateria orgánica y materia inorgánica oxidable, bajo condiciones de prueba. Es usado para medir la cantidad total de contaminantes orgánicos presentes en aguas residuales. En contraposición al BOD, con el DQO prácticamente todos los compuestos son oxidados.”
Desinfección:
“La descontaminación de fluidos y superficies. Para desinfectar un fluido o una superficie una variedad de técnica está disponible, como desinfección por ozono. A menudo desinfección significa eliminación de la presencia de microorganismo con un biocida.”
Efluente:
“La salida o flujos salientes de cualquier sistema que despacha flujos de agua, a un tanque de oxidación, a un tanque para un proceso de depuración biológica del agua, etc. Este es el agua producto dada por el sistema.”
Escherichia coli (E. coli):
“Bacteria coliforme que está a menudo asociada con el hombre y desechos a animales y es encontrada en el intestino. Es usada por departamentos de salud y laboratorios privados para medir la calidad de las aguas.”
Escorrentía:
“Parte del agua de precipitación que discurre por la superficie de la tierra hacia corrientes u otras aguas superficiales.”
Eutrofización:
“Enriquecimiento del agua, la cual causa un crecimiento excesivo de plantas acuáticas e incrementan la actividad de microorganismos anaeróbicos. Como resultado los niveles de oxígenos disminuyen rápidamente y el agua se asfixia, haciendo la vida imposible para los organismos acuáticos aeróbicos.”
Filtración de arena:
“La filtración de arena es frecuentemente usada y es un método muy robusto para eliminar los sólidos suspendidos en el agua. El medio de filtración consiste enmúltiples capas para arenas con variedad en el tamaño y gravedad específica. Filtrosde arena pueden ser suministrados para diferentes tamaños y materiales ambas manos operan de totalmente de forma automática.”
Floculación:
“Acumulación de partículas desestabilizadas y micro partículas, y posteriormente la formación de copos de tamaño deseado. Uno debe añadir otra sustancia química llamada floculante en orden de facilitar la formación de copos llamados flóculos.”
Hipoclorito:
“Un anión que forma compuestos como hipoclorito de calcio y de sodio. Esos productos son a menudo utilizados para desinfectar y blanquear.”
Infraestructura para las aguas residuales:
“El plan o la red para la colección tratamiento y traspaso del agua de cloaca de una comunidad”.
Manantial:
“Agua subterránea que rezume de la tierra donde el nivel piezométrico del agua excede por encima de la superficie de la tierra.”
Monitorización del agua:
“Proceso constante de control de un cuerpo de agua por muestreo y análisis.”
No potable:
“Agua que es insegura o desagradable para beber debido a su contenido en contaminantes, minerales o agentes infecciosos.”
Oxígeno disuelto:
“La cantidad de oxígeno disuelto en agua para un cierto tiempo, expresado en ppm o mg/L.”
pH:
“El valor que determina si una sustancia es ácida, neutra o básica, calculado por el número de iones de hidrógeno presente. Es medido en una escala desde 0 a 14, en la cual 7 significa que la sustancia es neutra. Valores de pH por debajo de 7 indica que la sustancia es ácida y valores por encima de 7 indican que la sustancia es básica.”
Planta de tratamiento:
“Una estructura construida para tratar el agua residual antes de ser descargada al medio ambiente.”
Reservorio:
“Un área natural o artificial sostenida y usada para almacenar agua.”
Sedimentación:
“Asentamiento de partículas sólidas en un sistema líquido debido a la gravedad.”
Sistema de abastecimiento de agua:
“La colección, tratamiento, almacenaje, y distribución de un agua desde su fuente hasta los consumidores.”
Sistema de agua público:
“Un sistema que provee agua por tubería para consumo humano para al menos 15 servicios conectados o 25 servicios regulares individuales.”
Turbidez:
“Medida de la no transparencia del agua debida a la presencia de materia orgánica suspendida.”
1.4 Hipótesis de investigación
Hipótesis general
El plan de seguridad del agua para el sistema de abastecimiento de agua de consumo poblacional para el distrito de Pomacocha, está compuesto por: las medidas preliminares y definición del equipo del PSA; descripción del sistema de suministro de agua; determinación de los peligros y evaluación de riesgos del sistema; elaboración de procedimientos de gestión del PSA; y planificación de las evaluaciones periódicas del PSA.
Hipótesis específicas:
1. El equipo del PSA está integrado por los comuneros más representativos de la localidad de Pomacocha.
2. El sistema de suministro de agua está conformado de los siguientes componentes: Fuente origen del agua; punto de captación; desarenador;
reservorio; planta de tratamiento de agua potable; y sistema de distribución de agua.
3. Los peligros y riesgos del sistema son de tipo físico, microbiológico y de la continuidad del servicio de agua.
4. Los procedimientos de gestión de PSA están relacionados con la captación;
almacenamiento de agua; y el tratamiento del agua.
5. La planificación de las evaluaciones periódicas del PSA, se basan en la socialización, actualización y la autoevaluación.
1.5 Operacionalización de las variables
Variable Indicador Unidad Instrumento Fuente
Plan de Seguridad del Agua (PSA)
Medidas preliminares y
equipo del PSA Medidas/equipo Formatos Campo/gabinete
Sistema de suministro de
agua Sistema Formatos Campo/gabinete
Peligros y riesgos del
sistema Matriz Formatos Campo/gabinete
Procedimientos de gestión
del PSA Matriz Formatos Campo/gabinete
Planificación de
evaluaciones periódicas del PSA
Matriz Formatos Campo/gabinete
CAPÍTULO II
DISEÑO METODOLÓGICO
2.1. Tipo y nivel de investigación
El tipo de investigación fue la aplicada, porque se buscó la aplicación de la información de lugar y los conocimientos científicos de la seguridad del agua, para resolver un problema práctico de inseguridad del agua en la zona rural de la región de Huancavelica. En efecto, la investigación aplicada indaga la generación de conocimiento con aplicación directa a los problemas de la sociedad o el sector productivo. Esta se basa fundamentalmente en los hallazgos tecnológicos de la investigación básica, ocupándose del proceso de enlace entrela teoría y el producto, (Lozada J. 2014).
El nivel de investigación fue el descriptivo deductivo, porque se describió, analizó y sintetizó la información de las variables e indicadores de la matriz de la operacionalización, para luego diseñar el plan de seguridad del agua del distrito de Pomacocha. La investigación descriptiva, “busca un conocimiento inicial de la realidad que se produce de la observación directa del investigadory del conocimiento que se obtiene mediante la lectura o estudio de las informaciones aportadas por otros autores.
Se refiere a un método, cuyo objetivo es exponer con el mayor rigor metodológico, información significativa sobre la realidad en estudio con los criterios establecidos por
2.2. Métodos de investigación
El método general de investigación es el científico, y dentro de esto, como método específico, la modelización, porque a partir de la descripción y análisis de los componentes que contiene un plan de seguridad del agua de una zona específica, se sintetizó el modelo deseado, que se adapte a las condiciones del lugar del estudio (distrito de Pomacocha, provincia de Acobamba, región Huancavelica). “La modelación o modelización, es un método científico de gran aplicación para las ciencias médicas y las ciencias sociales en sus diferentes modalidades y, entre ellas, la modelación teórica tiene un valor particular. Se debe determinar la lógica seguida por los investigadores durante el proceso de modelación, las variables que se formulan, así como las técnicas y procedimientos empleados para validar los modelos. La modelación como abstracción cuidadosamente seleccionada de la realidad, permite profundizar en el conocimiento del objeto, pero es necesario que los resultados obtenidos se aprecien en su medio natural. La realidad siempre será más rica que cualquier modelo”, Trinchet C, Selva AL, Trinchet R, Silva M, Piriz A., (2014).
2.3. Diseño de la investigación
El diseño de la investigación, fue el “no experimental” dentro de este, el diseño transeccional; porque, se recolectaron datos en un solo momento, para describir las variables e indicadores, contribuyendo así, las condiciones de la propuesta para el diseño del plan; que se expresa con el siguiente gráfico 1:
El Diseño No Experimental, “es aquel que se realiza sin manipular deliberadamente las variables. Se basa fundamentalmente en la observación de fenómenos tal y como se dan en su contexto natural para después analizarlos. Se basa en categorías, conceptos, variables, sucesos, comunidades o contextos que ya ocurrieron o se dieron sin la intervención directa del investigador. Es por esto que, también se le conoce como investigación «ex post facto» (hechos y variables que ya ocurrieron), al observar variables y relaciones entre estas en su contexto”, (Dzul M., 2005).
El grupo de indicadores, que se presenta en la Matriz de Operacionalización de las variables,dentro de esta, la variable principal: Plan de Seguridad del Agua (PSA), se estableció de acuerdo a las pautas del Manual para el Desarrollo de Planes de Seguridad del Agua de la Organización Mundial de la Salud (OMS), Bartram J, Corrales L, Davison A, Deere D, Drury D, Gordon B, Howard G, Rinehold A, Stevens M., (2009).
2.4. Población y muestra
2.4.1 Población
La población de estudio, estuvo compuesta por todos los elementos del sistema de abastecimiento de agua potable del distrito de Pomacocha, de la provincia de Acobamba, de la región de Huancavelica.
Ubicación Geográfica del distrito de Pomacocha
El Distrito de Pomacocha, se encuentra comprendida geográficamente en la Provincia de Acobamba, Departamento de Huancavelica. A 13 km de la provincia de Acobamba y 123 km de la ciudad capital Huancavelica.
Limites
Por el norte : Con el Distrito de Acobamba
Por el sur : Con el Distrito San Pedro de Congalla (Angaraes)Por el este : Con el Distrito de Caja Espíritu Por el oeste : Con el Distrito de Acobamba.
Su ubicación:
Latitud Sur: 12° 54' 17”
Longitud Oeste: 74° 31' 48”
Altitud: 3,150 msnm.
Extensión Territorial:
Pomacocha, tiene una extensión territorial de 53,66 km², que representa el 5,9 % de la extensión total d la Provincia de Acobamba, En general, el distrito se encuentra entre las altitudes de 2,500 msnm a orillas del río Urubamba (puente Huancas), por el lado Oeste a 3800 msnm en las alturas de Huillhuecc, que es la parte más alta del distrito,
fue creado por Ley N° 9718 de la fecha 15 de enero de 1943, Municipalidad Distrital de Pomacocha, (2014).
Fotografía N° 1. Plaza principal del distrito de Pomacocha, Acobamba, Huancavelica.
ACOBAMBA POMACOCHA
Mapa 1. Mapa de Ubicación geopolítica del distrito de Pomacocha.
Ubicación Política
El distrito de Pomacocha, se encuentra comprendida geográficamente en la Provincia de Acobamba, Departamento de Huancavelica. Pomacocha capital del Distrito, se encuentra ubicado al este de la Provincia de Acobamba a13 km y de la cuidad de Huancavelica a 123
km respectivamente.
2.4.2 Muestra
La característica principal del muestreo es que, los resultados sean representativos de la población en general; en la presente investigación; la muestra fue de tipo censal, es decir que, estuvo compuesta por todos los elementos del sistema de abastecimiento y distribución del agua de consumo poblacional del distrito de Pomacocha. “La muestra censal, es en donde la muestra es toda la población; este tipo de método se utiliza cuando es necesario, por ejemplo, si se desea saber las opiniones de todos los clientes o cuando se cuenta con una base de datos de fácil acceso, sin embargo, los costos al utilizar este método pueden ser muy altos; en efecto, se establece que la muestra censal es aquella donde todas las unidades de investigación son consideradas como muestra”, Ramírez, T., (1997).
2.5 Técnica de muestreo
“Las técnicas de muestreo son un conjunto de técnicas estadísticas que estudian la forma de seleccionar una muestra representativa de la población, es decir, que represente lo más fielmente posible a la población a la que se pretende extrapolar o inferir los resultados de la investigación, asumiendo un error mesurable y determinado”, Canal N., (2006); en este caso la técnica de muestreo utilizado fue la Censal.
2.6 Técnicas e instrumentos de recopilación de datos
Los instrumentos que se utilizaron para recolectar la información fueron los formatos de evaluación. Estos instrumentos deben ser relativamente breves y sencillos de utilizar.
2.7 Técnica de procesamiento de datos
Para el análisis de las variables e indicadores del estudio, se desarrolló una base de datos en la hoja electrónica MS Excel, el cual permitió el análisis pertinente. Los resultados se presentan en tablas y gráficos donde se describe las variables en forma cuantitativa y
cualitativamente.
42
CAPÍTULO III
Presentación, Análisis e Interpretación de Resultados
3.1 Organización, análisis e interpretación de datos
3.1.1 Diseño del Plan de Seguridad del Agua del distrito de Pomacocha
3.1.1.1 Medidas Preliminares y definición del Equipo del Plan de Seguridad del Agua
El equipo de trabajo de la Junta Administradora de Servicios de Saneamiento (JASS) del distrito de Pomacocha, está conformado por el presidente, quien está a cargo de la JASS, como representante legal; asimismo, una tesorera, secretario, y dos vocales., encargados de coordinar, ejecutar y mantener el sistema de abastecimiento y distribución del agua potable bajo un buen funcionamiento.
Tabla 1. Integrantes de la Junta Administradora de Servicios de Saneamiento (JASS) del distrito de Pomacocha, nombrados con Resolución de Alcaldía N° 104-2019-MDP;de fecha 03 de octubre de 2019, (Municipalidad Distrital de Pomacocha., 2019).
Cargo Nombres y Apellidos DNI
Presidente Maximiliano Auqui Condori 23365414
Tesorera Dionicia Francisca Ñacayauri Condori 23375537
Secretario Rudel Orlando Auqui Obregón 40990722
Vocal 1 Dolores Obregón Huillcamisa 09070778
Vocal 2 Silvia Quispe Tantahuillca 47572438
3.1.1.2 Descripción del Sistema de Suministro de Agua del distrito de Pomacocha
El diagrama de flujo del sistema de suministro de agua, desde la cuenca donde se capta el agua hasta el lugar de consumo, facilita la determinación de los peligros, riesgos y controles existentes. Ayuda a determinar el modo en que los riesgos pueden afectar a los consumidores y el punto en el que se controlan o podrían controlarse.
La descripción del sistema de suministro de agua del distrito de Pomacocha, se encuentra descrito gráficamente en el diagrama de flujo del proceso del sistema (esquema 1), desde el ecosistema de montaña “Andasmachay”, donde se originan las fuentes de agua que abastece al distrito de Pomacocha, hasta el sistema de distribución en la población, que se detalla a continuación:
1. Ecosistema de Montaña: Andasmachay
Las aguas que consume el distrito de Pomacocha, perteneciente a la provincia de Acobamba, proviene del ecosistema de montaña denominado Andasmachay, ubicado a aproximadamente 4200 msnm, Carhuallanqui SD., (2010); dentro de la zona de vida: Páramo húmedo-Subalpino Subtropical transicional a Páramo muy húmedo- Subalpino Subtropical; cuyo ecosistema transicional es de clima Húmedo y Frío, con un promedio de precipitación total anual que varía entre 500 mm. y 600 mm., y una biotemperatura media anual que oscila entre 6ºC y 3ºC, previéndose la ocurrencia diaria de temperaturas de congelación.
Presenta una topografía poco accidentada, apreciándose dos formas de tierra, una de ellas penillanura o altiplanicie, generalmente de relieve ondulado, la otra, una penillanura degradada; presentándose en ambos casos suelos variados, debido a los factores litológicosy climáticos. Las condiciones ecológicas reinantes son adecuadas
sólo para el desarrollo de una ganadería extensiva en base a las pasturas naturales alto andinas.
2. Punto de Captación “San Miguel”
El punto de captación del agua se encuentra ubicado a aproximadamente 3,888 msnm; auna distancia desde Andasmachay de aproximadamente 20 kilómetros, en la que en su recurrido aumenta del caudal por efecto de la escorrentía y las aguas subterráneas. La infraestructura del punto de captación no se encuentra en buenas condiciones; un área de construcción con ladrillos de 3 x 4 m, y una altura de 2,20 m, con cuatro columnas muy precarias; sin techo y una puerta metálica corroída.
3. Desarenador “Tuco ccasa”
El Desarenador “Tuco ccasa” se encuentra ubicado a aproximadamente 3,650 msnm;
a una distancia desde el punto de captación “San Miguel”, hasta el desarenador de aproximadamente 20 kilómetros. La infraestructura del desarenador (fotografía 4) se encuentra en buenas condiciones, un área de construcción con ladrillos y cemento de dos módulos de 4 x 6 m; y una altura de 5 metros; en el sistema de filtrado se utiliza grava de distintas dimensiones; sin embargo, no se cuenta con techo de protección.
4. Reservorio del paraje “Tinti cocha”
El reservorio o tanque de almacenamiento del agua del sistema, se encuentra respecto al desarenador a una distancia de 75 kilómetros, ubicado en el paraje “Tinti cocha” a aproximadamente 3,310 msnm; es de tipo circular, con una capacidad de almacenamientode 15 m3, cuenta con una caseta de vigilancia y un cerco perimétrico.
5. Planta de Tratamiento de Agua Potable (PTAP) “Pomacocha”
La planta de tratamiento de agua potable o planta de cloración del distrito de Pomacocha, esdel tipo de cloración automática; está construido en área de 36 m2; la caja de cloración de una capacidad de 6 m3; cuenta con un cerco perimétrico de protección.
6. Sistema de distribución de agua potable del distrito de Pomacocha
Diagrama 1. Flujo del sistema de agua de consumo poblacional de Pomacocha.
3.1.1.1 Determinación de los peligros y evaluación de riesgos del sistema
1. En el ecosistema de montaña Andasmachay
Según la Organización Mundial de la Salud, “los peligros se definen como agentes físicos, biológicos, químicos o radiológicos que pueden dañar la salud pública y los eventos peligrosos como aquellos que introducen peligros en el sistema de abastecimiento de agua”
En el ecosistema de montaña “Andasmachay”, ubicado a los 4,200 msnm, durante la temporada lluviosa, se generan lluvias extremas (chaparrones), generándose muchas veces inundaciones (huaycos), que podrían generar peligro de daño a la infraestructura de la captación de “San Miguel”, proveyéndose una mediana probabilidad de colapso del sistema de captación del agua para el distrito de Pomacocha; el referido riesgo podría considerarse como “riesgo puro” , porque los responsables de la gestión de la JASS del referido distrito, no tienen previsto ninguna medida de control.
La actividad ganadera se considera uno de los sectores más perjudiciales para los recursos hídricos; no obstante, la contaminación de las fuentes de agua de este ecosistema de montaña, por excretas de la actividad ganadera no es significativa, debido a que el nivel de actividad de este rubro es mínimo.
Tabla 1. Índice y nivel de riesgo en el ecosistema de montaña Andasmachay.
Acción/actividad Tipo de Peligro Índice de
Riesgo Nivel de riesgo
Lluvias Extremas Físico 10 Importante
Actividad Microbiológico 5 Muy bajo
2. En el punto de Captación “San Miguel”
El punto de captación del agua que consume el distrito de Pomacocha, se encuentra ubicado a aproximadamente 3,888 msnm; de igual manera que en el primer punto de evaluación de Andasmachay, durante la época lluviosa, se generan lluvias extremas (chaparrones), generándose muchas veces inundaciones (huaycos), que podrían generar peligro de daño a la infraestructura de la captación de “San Miguel”, proveyéndose una alta probabilidad de colapso del sistema de captación del agua para el distrito de Pomacocha; el referido riesgo podría considerarse como “riesgo puro” , porque los responsables de la gestión de la JASS del referido distrito, no tienen previsto ninguna medida de control, tal como se observa en la fotografía 2.
Fotografía. 2. Punto de Captación de “San Miguel”, ubicado a 3,888 msnm.
La actividad ganadera se considera uno de los sectores más perjudiciales para los recursos hídricos; no obstante, la contaminación de las fuentes de agua de este ecosistema de montaña, por excretas de la actividad ganadera es poco significativa, debido a que el nivel de actividad de este rubro es de mínimo a mediano.
Tabla 2. Índice y nivel de riesgo en el Punto de Captación “San Miguel”.
Acción/actividad Tipo de Peligro Índice de Riesgo Nivel de riesgo
Lluvias Extremas Físico 11 Importante
Ingreso de agua de cultivos y ganadería por escorrentía superficial directamente al sistema
Microbiológico 9 Moderado
Entre el Punto de Captación del agua “San Miguel” (3888 msnm) y el Desarenador Tuco ccasa” (3650 msnm), hay una distancia de aproximadamente 20 kilómetros, distinguiéndose que existen potenciales peligros y riesgos en el sistema de conducción del agua con tubos PVC (policloruro de vinilo), tipo “Agua fría” de 4 pulgadas de diámetro; debido a que en algunos tramos se encuentran expuestas al aire libre, observándose tubos parchados, que podrían ser vulnerados por las lluvias extremas o los huaycos, como puede observarse en la fotografía 3.
Fot. 3. Tubería de PVC expuesta y con parches en el tramo entre el punto de Captación y el Desarenador.
3. En el punto del desarenador “Tuco Ccasa”
El punto del desarenador, se encuentra ubicado en el paraje “Tuco Ccasa” a aproximadamente 3,310 msnm; de igual manera que en el primer punto de evaluación de San Miguel, durante la época lluviosa, se generan lluvias extremas (chaparrones), generándose muchas veces inundaciones (huaycos), que podrían generar peligro de daño a la infraestructura del desarenador “Tuco Ccasa”, estimándose una alta probabilidad de colapso del sistema; el referido riesgo podría considerarse como “riesgo puro”, porque los responsables de la gestión de la JASS del referido distrito, no tienen previsto ninguna medida de control, tal como se observa en la fotografía 4.
Fot. 4. Desarenador del paraje Tuco Ccasa, a 3310 msnm.
Entre el Desarenador de “Tuco ccasa” (3650 msnm) y el Reservorio de “Tinti cocha”
(3310 msnm), hay una distancia de aproximadamente 75 kilómetros, percibiéndose que existen potenciales peligros y riesgos en el sistema de conducción del agua con
