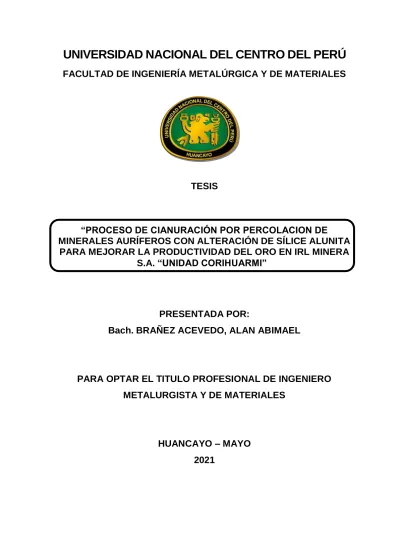

UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE INGENIERÍA METALÚRGICA Y DE MATERIALES
TESIS
PRESENTADA POR:
Bach. BRAÑEZ ACEVEDO, ALAN ABIMAEL
PARA OPTAR EL TITULO PROFESIONAL DE INGENIERO METALURGISTA Y DE MATERIALES
HUANCAYO – MAYO 2021
“PROCESO DE CIANURACIÓN POR PERCOLACION DE MINERALES AURÍFEROS CON ALTERACIÓN DE SÍLICE ALUNITA
PARA MEJORAR LA PRODUCTIVIDAD DEL ORO EN IRL MINERA S.A. “UNIDAD CORIHUARMI”
UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ FACULTAD DE INGENIERÍA METALURGICA Y DE MATERIALES
Av. Mariscal Castilla N° 3909-4089 El Tambo Huancayo Ciudad Universitaria - Carretera Central Km. 5
ACTA Nº 019-2021-FIMM-UNCP SUSTENTACIÓN DE TESIS
Siendo las quince horas con treinta minutos del día 13 de diciembre del año dos mil veintiuno, por medio de la Plataforma Virtual Microsoft Teams, con la asistencia de los Señores Miembros del Jurado, como se detalla a continuación:
PRESIDENTE : Dr. MANUEL RUBÉN GUERREROS MEZA SECRETARIO : M.Sc. HECTOR LUIS GILBONIO ZARATE
JURADO : M.Sc. EDGAR JAIME CAMPOSANO CHAMBERGO JURADO : M.Sc. CESAR MARINO BASURTO CONTRERAS JURADO : M.Sc. RAÚL WLADIMIR CARRÍON CORNEJO
El acto de sustentación de la tesis titulada: “PROCESO DE CIANURACIÓN POR PERCOLACIÓN DE MINERALES AURÍFEROS CON ALTERACIÓN DE SÍLICE ALUNITA PARA MEJORAR LA PRODUCTIVIDAD DE ORO EN IRL MINERA S.A. UNIDAD CORIHUARMI,se inicia con la lectura de la Resolución N° 019-2021-DFIMM-UNCP, donde indica que el Bachiller: BRAÑEZ ACEVEDO ALAN ABIMAEL, identificado con DNI N° 45792516 cumple con los requisitos de dicha modalidad para la obtención del Título Profesional y se encuentra expedito para sustentar su tesis con fines de optar el TITULO PROFESIONAL DE INGENIERO (a) METALURGISTA Y DE MATERIALES.
Seguidamente, el señor presidente del Jurado, invita al señor sustentante a la exposición oral y lectura de conclusiones por parte del sustentante, indicando que tendrá una duración promedio de 20 minutos, para la presentación respectiva.
Concluida la exposición el sustentante, se formuló las preguntas y observaciones al graduando.
Concluida la sustentación, el jurado calificador, en privado delibera y emite su dictamen de acuerdo al puntaje obtenido luego de la deliberación del jurado evaluador se dio como resultado, que es el siguiente: APROBADO POR UNANIMIDAD CON MENCIÓN EXCELENCIA
El acto de sustentación se concluye a las 17 horas
Se expide la siguiente acta en Huancayo a los trece días del mes de diciembre del 2021.
Dr. MANUEL RUBEN GUERREROS MEZA M.Sc. HÉCTOR LUIS GILBONIO ZARATE
PRESIDENTE SECRETARIO
M.Sc. EDGAR JAIME CAMPOSANO CHAMBERO M.Sc. CESÁR MARINO BASURTO CONTRERAS
JURADO JURADO
MSc. RAÚL WLADIMIR CARRIÓN CORNEJO
JURADO
c.c.: Archivo MRG/mpsm
ASESOR:
MAESTRO CESAR BASURTO CONTRERAS orcid.org/0000-0003-2677-5413
DEDICATORIA
A mis papás con todo el amor del mundo, Mi padre querido Don Félix Brañez Huaman y mi adorada madrecita Elizabeth Acevedo Ortega. quienes han estado a mi lado, apoyándome moralmente y económicamente, durante todos los días durante mi formación profesional, años de esfuerzo, entrega y mostrándome su soporte absoluto, a ellos les debo cuanto soy.
AGRADECIMIENTO
A Dios por proporcionar la capacidad de decidir el camino de mi vida y compromiso de mis actos.
A mis padres por el soporte absoluto y la educación que me ofrecieron durante mi formación profesional y el amor que siempre está presente para conmigo por parte de mis hermanos que supieron ser amigos y consejeros.
A mí querida UNCP de manera muy especial a mi facultad de Ingeniería Metalúrgica y de Materiales ya que me formo en la parte académica que me permitió ser profesional y poder alcanzar mis metas.
A la compañía Minera IRL S.A: Unidad “Corihuarmi” por proporcionarme la oportunidad de desarrollarme como profesional.
A mis amistades que perenemente estuvieron, con sus consejos, juntos conmigo, a los compañeros de trabajo de los cuales siempre había algo más que aprender.
EL AUTOR
ÍNDICE
ASESOR: ... ii
AGRADECIMIENTO ... iv
ÍNDICE ... v
ÍNDICE DE TABLAS... viii
ÍNDICE DE FIGURAS ... ix
RESUMEN ... xi
ABSTRACT ... xiii
INTRODUCCIÓN ... xv
CAPITULO I UBICACIÓN DEL LUGAR DE ESTUDIO 1.1. LUGAR Y ACCESIBILIDAD ... 17
1.2. ACCESIBILIDAD ... 17
1.3. CLIMA ... 19
1.4. GEOGRAFÍA REGIONAL ... 20
1.5 CAPACIDAD LABORAL ... 21
1.6. HISTORIA Y TENENCIA... 22
1.7. GEOLÓGICA Y MINERALIZACIÓN ... 23
1.8. RECURSOS MINERALES Y ESTIMACIONES DE RESERVA MINERAL ... 25
1.9. OPERACIONES METALÚRGICAS... 27
CAPITULO II PLANTEAMIENTO DEL PROBLEMA DE LA INVESTIGACIÓN 2.1. DESCRIPCIÓN DEL PROBLEMA ... 33
2.2. FORMULACIÓN DEL PROBLEMA ... 35
2.2.1 Problema general: ... 35
2.2.2 Problemas específicos: ... 35
2.3. OBJETIVOS ... 36
2.3.1. Objetivo general: ... 36
2.3.2. Objetivos específicos: ... 36
2.4. HIPÓTESIS ... 36
2.4.1. Hipótesis general: ... 36
2.4.2. Hipótesis específicas: ... 36
2.5. JUSTIFICACIÓN. ... 37
2.6. VARIABLES DE LA INVESTIGACIÓN ... 38
2.6.1. Variable independiente (X): ... 38
2.6.2. Variable dependiente (Y): ... 38
2.6.3. Indicadores de las variables de la investigación ... 38
2.6.3.1.- Indicadores de la variable independiente ... 38
2.6.3.2.- Variable dependiente ... 38
CAPITULO III MARCO TEÓRICO 3.1 ANTECEDENTES ... 39
3.1.1 Antecedentes Nacionales: ... 39
3.1.2. Antecedentes internacionales ... 45
3.2. TEORÍA BÁSICA ... 49
3.2.1. Proceso de cianuración por percolación de minerales auríferos. ... 49
3.2.1.1 Cianuración ... 50
3.2.2.2 Termodinámica de la cianuración ... 50
3.2.2.3 La percolación ... 51
3.2.2.4 La lixiviación por percolación ... 53
3.2.3. Lixiviación en pilas ... 53
3.2.4. Factores que influencian en la velocidad de disolución del en minerales auríferos en el proceso de lixiviación en pilas... 59
3.2.5. Proceso de cianuración de oro... 63
3.2.5.1 Factores físico–químicos involucrados en los procesos de lixiviación en pilas Permeabilidad ... 64
3.3. DEFINICIÓN DE TÉRMINOS BÁSICOS ... 67
3.4. OPTIMIZACIÓN DEL PROCESO DE CIANURACIÓN ... 69
3.5. RECUPERACIÓN DEL ORO ... 70
CAPITULO IV DESARROLLO DE LAS PRUEBAS EXPERIMENTALES Y DISCUSIÓN DE LOS RESULTADOS 4.1. CARACTERIZACIÓN DE LA MUESTRA DE CABEZA ... 71
4.1.1 Procedencia, recepción y preparación de muestra de cabeza ... 71
4.1.2 Caracterización mineralógica ... 72
4.1.3 Análisis Químico del mineral Sílice - Alunita ... 74
4.2. PRUEBAS EXPERIMENTALES POR LITOLOGÍA ... 74
4.2.1 Prueba de alcalinidad ... 74
4.2.2 Pruebas por análisis granulométrico ... 75
4.2.2.1 Pruebas de análisis granulométrico en botellas ... 75
4.2.2.2 Pruebas de análisis granulométrico en columnas: ... 76
4.3. PRUEBA DE CIANURACIÓN POR AGITACIÓN EN BOTELLA ... 77
4.4. PRUEBAS EN COLUMNAS ... 79
4.5. ANÁLISIS ESTADÍSTICO DE LAS PRUEBAS EXPERIMENTALES ... 85
4.5.1. Discusión de los Resultados ... 85
4.5.2 Discusión de Resultados ... 86
4.6. ANÁLISIS ESTADÍSTICO PARA EL AU PARA LAS PRUEBAS DE CIANURACIÓN POR AGITACIÓN EN BOTELLA ECOTEST ... 86
4.6.1 Análisis estadístico para el Au para las pruebas de cianuración por agitación en botella ECOTEST.4 ... 86
4.6.2 Análisis de la Prueba de Hipótesis en minitab ... 86
4.6.3. Discusión de Resultados. ... 87
4.6.4. Discusión de Resultados ... 87
CONCLUSIONES ... 88
RECOMENDACIONES ... 89
BIBLIOGRAFÍA ... 90
ANEXO ... 92
ÍNDICE DE TABLAS
Tabla 1 Accesibilidad Lima – Huancayo – Vista Alegre – Mina Corihuarmi ... 17
Tabla 2 Accesibilidad Lima – Cañete – Yauyos – San Valentín – Mina Corihuarmi ... 18
Tabla 3 Mina de Oro Corihuarmi - Resumen de las reservas explotables al 31 de diciembre de 2019 ... 26
Tabla 4 Corihuarmi - Producción histórica y estadísticas operativas clave ... 31
Tabla 5 Las leyes de cabeza del tajo Cayhua 4850 ... 33
Tabla 6 Ley de oro de las diferentes muestras ... 72
Tabla 7 Ley de cabeza analizada de la muestra callhua 4850 ... 74
Tabla 8 PH del mineral y su consumo ... 74
Tabla 9 Pruebas de granulometría de mineral sílice alunita ... 75
Tabla 10 Pruebas de granulometría de mineral sílice alunita ... 76
Tabla 11 Resumen de pruebas de cianuración en botellas. ... 77
Tabla 12 Resultados de las pruebas en botella por agitación. Recuperación tajo Cayhua 4850 ... 78
Tabla 13 Resumen de pruebas de cianuración en Columnas ... 81
Tabla 14 Análisis de la prueba de Hipótesis en minitab ... 86
ÍNDICE DE FIGURAS
Figura 1. Accesibilidad al proyecto Corihuarmi ... 18
Figura 2. Plano de concesiones mineras ... 19
Figura 3. Plano de geología regional ... 21
Figura 4. Proyecto Corihuarmi - Zonas (pre-minería) de Susan (derecha) y Diana (izquierda)... 25
Figura 5. Áreas actuales y futuras de producción de mina (foto panorámica en dirección al norte, mayo de 2018)... 27
Figura 6. Los tajos Susan y Diana mostrando taludes de sedimentaciones explotadas en primer plano, setiembre de 2019 ... 27
Figura 7. Planta y lixiviación en pilas, enero de 2019, se muestran los humedales en primer plano ... 28
Figura 8. Proyecto Corihuarmi - Diagrama de flujo actual del proceso de lixiviación en pilas ... 29
Figura 9. Planta de cianuración de corihuarmi. ... 30
Figura 10. Diagrama de Pourbaix del sistema oro–cianuro–agua a 25°C. ... 51
Figura 11. Preparación del Pad de Lixiviación – Unidad Corihuarmi ... 55

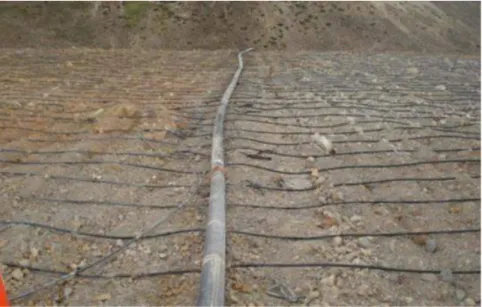

Figura 12. Área de riego del Pad ... 55
Figura 13. Proceso de lixiviación en pilas, CIC, EW ... 57
Figura 14. El mecanismo de la disolución de Au y Ag en CN ... 64
Figura 15. Pozas de soluciones... 69
Figura 16. Mineral de Sílice Alunita en cancha. (330 k aproximadamente) ... 71
Figura 17. Muestra de roca con alteración de sílice+Alunita ... 72
Figura 18. Roca, color gris clara, con alteración argílica avanzada ... 72
Figura 19. Diagrama de flujo de preparación mecánica de mineral para análisis químico ... 73
Figura 20. Preparación de la muestra a) Formación del cono b) Separación del queque c) separación del queque... 74
Figura 21. Extracción vs malla/mineral ... 75
Figura 22. Extracción %Au Vs. Mallas/mineral (Litología As) Silice - Alunita ... 76
Figura 23. Extracción Au% vs Razón de lixiviación ... 78
Figura 24. Extracción Ag vs Razón de lixiviación ... 78
Figura 25. Extracción Cu% vs Razón de lixiviación ... 79
Figura 26. Extracción Fe% vs Razón de lixiviación ... 79
Figura 27. Pruebas experimentales de laboratorio: a) Chancado b) Pruebas en botellas c) pruebas de columnas. ... 80
Figura 28. Extracción Au vs Razón de lixiviación ... 81
Figura 29. Ley Au ppm vs Razón de lixiviación ... 82
Figura 30. Extracción (%) vs Tiempo – Oro ... 82
Figura 31. Ley Ag ppm vs Razón de Lixiviación ... 82
Figura 32. Ley de Ag ppm vs Razón de lixiviación ... 83
Figura 33. Extracción %Cu vs Razón de lixiviación ... 83
Figura 34. Ley de Cu ppm vs Razón de lixiviación ... 83
Figura 35. Extracción %Fe vs Razón de lixiviación ... 84
Figura 36. Ley de Fe ppm vs Razón de lixiviación ... 84
Figura 37. % Recuperación de Au por pruebas a diferentes tiempos de lixiviación ... 85
Figura 38. Caja de % de recuperación de Au ... 85
Figura 39. Análisis estadístico para el Au para las pruebas ... 86
Figura 40. Caja de consumo de cianuro de sodio a diferentes cantidades. ... 87
RESUMEN
La compañía es un yacimiento de corte abierto ubicada a 5,000 msnm en la Sierra de los Andes en el eje del Perú. En un ambiente tan reñidor, la potencia y compromiso crecidamente laboriosa al beneficio de minerales auríferos. Ha superado constantemente todos los desafíos. Está situado entre el distrito de Chongos alto, Provincia de Huancayo, Región de Junín, y el Distrito de Huantan, Provincia de Yauyos, Región de Lima. Corihuarmi (la Propiedad) está situada en los altos Andes del centro del Perú, cruzando las regiones de Lima, Junín y Huancavelica alrededor de a 160 km al sureste de la capital del Perú, Lima. La Propiedad está actualmente compuesta por 10 licencias mineras que comprenden alrededor de 6 719 hectáreas.
La mineralización de oro se extrae mediante métodos a tajo abierto con un compás de fabricación en mina de 9 000 de peso por jornada (t/d) de mineral y 5 000 t/d de residuos. La ley promedio obtenida en el último año (2018) es de alrededor de 0,27 g/t y se espera obtener 0,28 g/t en los próximos años (2019 a 2021). En Corihuarmi se manipula una disposición supuesta de camioneta y retroexcavadora. Los tajos abiertos son volados en bancos de 5 m de elevación mediante operaciones de extracción, explosión, carga y carga en la unidad.
El tratamiento de minerales auríferos provenientes de yacimientos con características mineralógicas particulares (sílice Alunita), requiere la realización de pruebas de cianuración preliminares, mediante diferentes métodos, para obtener los parámetros adecuados que permitan una óptima recuperación de los metales valiosos en la planta industrial.
El objetivo del siguiente trabajo de investigación fue conseguir un mayor rescate de oro en la secuencia de cianuración en planta industrial de los minerales auríferos con contenido de alunita y para ello se programó realizar varias pruebas metalúrgicas experimentales a nivel de laboratorio con humectante por litología del mineral con sílice alunita, tanto en columnas como en botellas al mineral
El experimento se efectuó en botella de vidrio de 2.5 litros de cabida, con 1 kilogramo de mineral y 2 litros de solución cianurada con humectante y sin humectante, se sacudió durante 72 horas. Garantizando el pH asiduamente; se inició el experimento con la añadidura de 1600 ppm de NaCN y 50 ppm de humectante luego los controles se realizaron en los intervalos de tiempo: 2, 6, 18, 24, 48, 72 horas.
Se realizaron los experimentos de cianuración por percolación en columnas, con curado a 1600 ppm y con humectante 50 ppm en las columnas de PVC: N° 1, 2, 3, (100 kg de mineral Sílice Alunita), con granulometría 100 % -2”, Flow Rate de 10Lt- h/m2 y se rego a una concentración de 50 ppm CN-, con una duración de 28 días Con humectante y cianuro. Finalmente, los resultados obtenidos fueron.
La recuperación por granulometría en botella alcanzo un 94.76% con humectante en la malla 12 y sin humectante alcanzo 93.64%, con una diferencia de 1.12 %Au.
La recuperación por granulometría en columna alcanzo 87.55 %Au con humectante en la malla 1” y -¾,” con mayor recuperación y en malla de +¾” hubo una alteración con otros minerales, sin humectante de dicha malla se alcanzó 83.27
%Au con una diferencia de 4.28 %Au.
Con el humectante se alcanzó una mayor recuperación de 90.79 %Au de oro, mientas que sin humectante solo se obtuvo el 86.94 %Au, con una diferencia de 5.85 %Au. (botella).
With the humectant a recovery of 87.77% Au of gold was achieved, while without humectant (blank test) only 84.36% Au was achieved with a difference of 3.41% Au. (column).
EL AUTOR
ABSTRACT
The company is an open cut deposit located at almost 5,000 meters above sea level in the Andes Mountains in central Peru. In such a tough environment, the power of increasingly laborious commitment to the benefit of gold minerals. He has consistently overcome all challenges. It is located between the district of Chongos alto, Province of Huancayo, Region of Junín, and the District of Huantan, Province of Yauyos, Region of Lima. Corihuarmi (the Property) is located in the high Andes of central Peru, crossing the regions of Lima, Junín and Huancavelica around 160 km southeast of the capital of Peru, Lima. The Property is currently comprised of 10 mining licenses comprising around 6,719 hectares.
Gold mineralization is mined using open-pit methods with a mine-build compass of 9,000 pesos per day (t / d) of ore and 5,000 t / d of waste. The average grade obtained in the last year (2018) is around 0.27 g / t and it is expected to obtain 0.28 g / t in the coming years (2019 to 2021). In Corihuarmi, a supposed arrangement of a truck and backhoe is manipulated. The open pits are blown in banks of 5 m elevation by means of extraction, explosion, loading and loading operations in the unit.
The treatment of gold minerals from deposits with particular mineralogical characteristics (Alunite silica) requires preliminary cyanidation tests, using different methods, to obtain the appropriate parameters that allow optimal recovery of valuable metals in the industrial plant.
The objective of the following research work was to achieve a greater rescue of gold in the cyanidation sequence in an industrial plant of gold minerals with alunite content and for this it was programmed to carry out several experimental metallurgical tests at the laboratory level with humectant by lithology of the mineral with silica alunite, both in columns and in mineral bottles
The experiment was carried out in a 2.5-liter glass bottle, with 1 kilogram of mineral and 2 liters of cyanide solution with humectant and without humectant, shaken for 72 hours. Ensuring the pH assiduously; The experiment was started with the addition of 1600 ppm of NaCN and 50 ppm of humectant then the controls were carried out at the time intervals: 2, 6, 18, 24, 48, 72 hours.
The recovery by granulometry in the bottle reached 94.76% with humectant in mesh 12 and without humectant it reached 93.64%, with a difference of 1.12% Au.
The recovery by granulometry in column reached 87.55% Au with humectant in the mesh 1 "and -¾," with greater recovery and in mesh of + ¾ "there was an alteration with other minerals, without humectant of said mesh it was reached 83.27
% Au with a difference of 4.28% Au.
With the humectant a greater recovery of 90.79% Au of gold was achieved, while without humectant only 86.94% Au was obtained, with a difference of 5.85% Au.
(bottle)
With the humectant a recovery of 87.77% Au of gold was achieved, while without humectant (blank test) only 84.36% Au was achieved with a difference of 3.41% Au. (column)
THE AUTHOR
INTRODUCCIÓN
La presente tecnología de estirpe de metales adonis por lixiviación en fuentes se ha desarrollado en aumento en los actuales períodos hacia procesar minerales de oro y plata de grado. La lixiviación de un sólido en montones, la peculiaridad esencial que los minerales deben permitir que los procedimientos de lixiviación se difundan y alcancen de los átomos y alimenten el oro, disgregado en el sólido. En ciertos sólidos, la figura de un incluido exuberante de menos de 200 (-75 micras) grafía acopios espesas y la separación de los polvos durante la alineación o acumulación del mineral. En el trabajo de lixiviación en fuentes, la figura y / o alto adjunto de arenas asociadas a minerales de oro plata de baja ley, <0.8 gr Au / MT, forma una tecnología para restar y / o para mitigar su efecto sobre la liberación metalúrgica de oro. Las arcillas y el importe de finos en ella reducen la percolación, por lo que las compañías trabajadoras utilizan mezclas con sólidos pedregosos y esponjosos que optimizan la percolación. La lixiviación de cianuro líquido se agita más alígero a través de sólidos pedregosos que a través de sólidos que contienen arcilla. Los sólidos pedregosos con orificios más robustos son más penetrables que los sólidos arenosos.
La mezcla de sólidos es una actividad diaria y un problema importante en la fabricación productora. En la totalidad de los depósitos se encuentran sólidos con desigual constitución y peculiaridades artificiales, lo que forja que se alimente a las
plantas procesadoras con minerales más o
menos homogéneos y explotar en el mejor de los casos. El riesgo relativo fijo en la maniobra es un elemento en el linaje de valores de oro y plata del mineral.
Se colocó una inspección de regadío, una búsqueda para cada cuarto, de los peculios, determinando que
los caudales derivados son superiores a 7,6 l / h / m2 y en cuartos superan los 10 l / h / m2. Este caudal operativo existe restringido por que se considera hasta como el descubrimiento tecnológico más importante de este último vinculado a las tecnologías aplicadas a la óptima recuperación.
La causa de cianuración por agitación en tanques de lixiviación es el método que requiere una alta liberación de mineral de oro, para obtener mediante recuperaciones posteriores de este metal, de ello se deduce que, si el oro está expuesto a cianuro de sodio, más oro será la solución.
Y más más tarde este metal precioso se recupera de los "ricos" con la ayuda de carbón activado en la función bombeando directamente el volumen en las bombas.
EL AUTOR
CAPITULO I
UBICACIÓN DEL LUGAR DE ESTUDIO
1.1. LUGAR Y ACCESIBILIDAD
La unidad minera Corihuarmi propiedad de Minera IRL SA ubicada en los Andes centrales del Perú, aproximadamente a kilómetros de la capital Lima.
El acceso al proyecto es por la vía principal a 330 kilómetros al este de Lima, en la brecha al sureste de la ciudad de Huancayo, regional de Junín.
Desde Huancayo, se permite por el suroeste de
la Cordillera de los Andes por caminos de ripio por 115 kilómetros a través de las localidades de Chupuro y Vista Alegre por la mina.
1.2. ACCESIBILIDAD
Para llegar a la Unidad minera Corihuarmi, existen 2 alternativas:

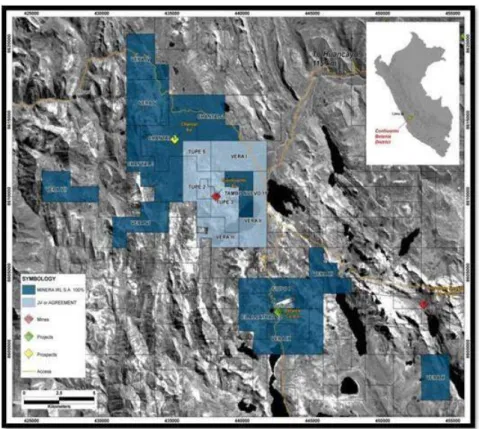

Figura 2. Plano de concesiones mineras
Fuente: http://geocatmin.ingemmet.gob.pe/geocatmin/
El proyecto Corihuarmi se halla a una altitud de 4500 my 5050 m sobre el nivel del mar, entre la principal divisoria andina.
A pesar de la altura, la topografía es relativamente moderada y una serie de colinas y cadenas montañosas se elevan unos 500 metros sobre una meseta alpina.
1.3. CLIMA
Muestra una moderación climático de llanura de alta montaña. La fogosidad es claramente temporal y la precipitación anual total es de 730 mm.
Las acciones agrícolas se restringen a la cría prolongable, primariamente de ovejunos, vacunos y camellos.
1.4. GEOGRAFÍA REGIONAL
La compañía se sitúa en el extremado norte el cinturón epitermal Au- Ag del sur de Perú.
Se identifica por la apariencia de afloramientos peñascosos formados por series volcánicas-sedimentarias del “CretácicoTardío al Cuaternario Reciente”
encarnadas por las alineaciones Casapalca (KsTi-c), Sacsaquero (Tm-ss), Caudalosa (Ts-c), Astobamba (Ts-as) y Depósitos cuaternarios, ver Figura 3, Mapa físico Regional. El compendio estratigráfico de la geología agrupada al plan en el argumento local del más viejo al nuevo ejemplar la sucesiva representación:
Figura 3. Plano de geología regional Fuente: Unidad Minera Corihuarmi
1.5 CAPACIDAD LABORAL
Las infraestructuras del acuartelamiento se dividen en 02 zonas de hospedaje.
Las primordiales distribuciones del acuartelamiento contienen agencias, depósitos, subestructuras de reunión, infraestructuras entretenidas y otras construcciones diversas.
La infraestructura principal relacionada con la
minería incluye desechos, rutas de transporte, talleres del empresario y andamios de soporte agrupadas como combustible y explosivos de almacén.
1.6. HISTORIA Y TENENCIA
Minera IRL S.A. obtuvo del plan de Minera Andina de Búsquedas (Minandex) en 2002. Entre 2003 y 2005, la Sociedad perfeccionó una presentación.
Importe del oro mínimo a $300/oz, un canon de concesiones por negocio de 1.5%;
Importe del oro de $300/oz a $350/oz, un canon de privilegios por comercialización de 2.0%;
1.7. GEOLÓGICA Y MINERALIZACIÓN
El Plan de Corihuarmi se halla centralmente de la Sierra de los Andes, está situada entre la cárcava oceánica Perú-Chile (pacífico) al oeste, y el Cratón de Brasil al este. La posesión Corihuarmi está situada en el excesivo norte del Cinturón Epitermal de Au-Ag al Sur del Perú, ligada con ardientes e intrusivas terceras principales de la Sierra Occidental.
1.8. RECURSOS MINERALES Y ESTIMACIONES DE RESERVA MINERAL.
El artículo de perspectiva se fundamentó la Mina de Oro Corihuarmi tenía una Reserva Probada y Probable que constituía un integral de 4 millones de unidad de capacidad con estatuto de 1.1g/t Au aguantando 144 000 onzas.
Utilizando un tajo de 0.3 g/t Au en el depósito Susan y de 0.25 g/t Au en el depósito Diana, se logró un general de 5.3TM intermediando 0.6g /t Au para 103 oz/ Au en los depósitos mixtos, persistiendo in situ al 31 de diciembre de 2014, tal como apreciaron consejeros autónomos.
La Sociedad asimismo ha logrado una autorización importante, Tambo Nuevo, aloja una dilatación al este del corte Susan. Esta autorización (ex- Geologix, ex-Rae Wallace), inferior título nuevo de Sanborn Resources Ltd., feneció y es consecutivamente peticionado por Minera IRL a la iniciación del 2019, una vez divulgada su acervo en el portal web peruano INGEMMET.
Figura 5. Superficies presentes y futuras de elaboración de mina (imagen general en dirección al norte, mayo de 2018).
Figura 6. Los cortes Susan y Diana exponiendo rampas de precipitaciones voladas en primer plano, setiembre de 2019.
1.9. OPERACIONES METALÚRGICAS
Las situaciones climáticas en la Mina de Oro Corihuarmi, situada a más de 5,000m de elevación, ostentan campos y cenagales con cumbres colindantes y, universalmente, escasea la flora. Hay nevada y aguacero en los periodos de calor, a partir de octubre incluso abril, y es ordinariamente áspero durante el resto del año. El manejo de la Sociedad busca efectuar con las
experiencias climáticas de las Reglas del Banco Mundial. La figura 5 instruye el primero cenagal a poco recorrido de las sistematizaciones.
Primeramente, Corihuarmi poseía autorización para extirpar y alternar incluso 4,500 de peso por día. El yacimiento tornó a conseguir autorización, pero esta vez para eliminar y alternar 9,000 de peso por jornada. En 2019, la Sociedad eliminó y acumuló mineral a un compás medio de alrededor de 8,500 de peso por jornada.
Los cortes Diana, Susan y Cayhua demandan explosión anteriormente de la gabela. Con el fin de inspección del estatuto, se utilizó un modelo característico de las sobras de excavación procedentes de los pozos de tronadura para crear el código.
A perseverancia, se prototipo un dibujo de flujo presente para el plan de lixiviación en fuentes en la Figura 6:
El sólido es trasladado utilizando vehículos a partir del yacimiento hasta el armazón de depósito (ROM). El sólido es derramado rectamente en el recipiente de sólido duro (COB) o puede ser situado en el armazón ROM e ir nutriendo la COB mediante descargadores delanteros.
El sólido es molido en contorno descubierto a menos de 100mm mediante una moledora esencial de quijada. Mientras el sólido recorre a través de la cinta, equilibrio y aumenta cal. El material molido se rescata mediante un estibador delantero y camionetas, y es trasladado a la armazón de lixiviación en fuentes donde se acopian en colinas con una altura de 8 m y se aplanan.
Figura 9. Planta de cianuración de corihuarmi.
En la sucesiva tabla se indica una síntesis de la elaboración auténtica y precio activo cifra de Corihuarmi desde que se instruyeron las acciones de utilización en enero de 2008:
El 2 de octubre 2017 la Sociedad alcanzo en SEDAR un título autorizado “National Instrument 43-101 Technical Report - Corihuarmi Mine”, apto por Andean Consulting Group fechado 31 de julio 2017 pero seguro a setiembre 2017. En el mismo tiempo, la Sociedad dispersó una anotación de publicaciones revelando que esta noticia manifestaba un aumento en las bodegas de oro apreciadas y una dilatación de la vida del yacimiento Corihuarmi.
CAPITULO II
PLANTEAMIENTO DEL PROBLEMA DE LA INVESTIGACIÓN
2.1. DESCRIPCIÓN DEL PROBLEMA.
En coordinación con Superintendencia General de la Minera IRL S.A, área de Geología, área de planta e investigaciones Metalúrgicas se planifico realizar pruebas de lixiviación de minerales auríferos con alteración de sílice alunita (SA) procedente del tajo cayhua 4850 correspondiente a la voladura de mes de agosto del 2020.
Minera IRL SA está ubicado al este de la ciudad de Lima. La Unidad Corihuarmi es un yacimiento de corte abierto.
Las leyes de cabeza analizadas son referenciales para fines de las pruebas de botellas y columnas.
Tabla 5 Las leyes de cabeza del tajo Cayhua 4850
Las muestras de mineral Sílice Alunita fue muestreado la primera semana de agosto del 2020, las muestra que se tomo fue cerca de de 330 Kg (8 sacos). Las coordenadas donde se tomó la muestra son:
Este 438415.268 Norte 8609902 Este 4852.5 Código ALT-TC 4850 -16
Código de litología: SA
Muestra: Roca, color gris clara, con variación (Sílice- Alunita), textura porfiritica, frágil oxidación (limonita+). Moderado fracturamiento.
El objetivo del estudio es realizar pruebas metalúrgicas experimentales con humectante por litología del mineral con sílice alunita, tanto en columnas como en botellas al mineral es para poder obtener una mayor recuperación del oro en la cianuración en planta industrial.
El tratamiento de minerales auríferos provenientes de yacimientos con características mineralógicas particulares (sílice Alunita), requiere la realización de pruebas de cianuración preliminares, mediante diferentes métodos, para obtener los parámetros adecuados que permitan una óptima recuperación de los metales valiosos.
2.2. FORMULACIÓN DEL PROBLEMA.
2.2.1 Problema general:
¿Cómo influye el proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita en la mejora de la productividad del oro en IRL MINERA S.A. “Unidad Corihuarmi””?
2.2.2 Problemas específicos:
¿Cómo influye el proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita en la mejora del porcentaje de extracción del oro en IRL MINERA S.A. “Unidad Corihuarmi”?
¿Cómo influye el proceso de cianuración por percolación de
la ley del oro en IRL MINERA S.A. “Unidad Corihuarmi”?
¿Cómo influye el proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita en la mejora del tiempo de extracción en IRL MINERA S.A. “Unidad Corihuarmi”?
2.3. OBJETIVOS
2.3.1. Objetivo general:
Determinar la influencia del proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita en la mejora de la productividad del oro en IRL MINERA S.A. “Unidad Corihuarmi”.
2.3.2. Objetivos específicos:
Determinar la influencia del proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita en la mejora del porcentaje de extracción del oro en IRL MINERA S.A. “Unidad Corihuarmi”.
Determinar la influencia del proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita en la mejora de la ley del oro en IRL MINERA S.A. “Unidad Corihuarmi”.
Determinar la influencia del proceso de cianuración por percolación por de minerales auríferos con alteración de sílice alunita en la mejora del tiempo de extracción en IRL MINERA S.A. “Unidad Corihuarmi”.
2.4. HIPÓTESIS
2.4.1. Hipótesis general:
La influencia del proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita es significativa en la mejora de la productividad del oro en IRL MINERA S.A. “Unidad Corihuarmi”.
2.4.2. Hipótesis específicas:
La influencia del proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita es significativa en el progreso de la liberación del oro en IRL MINERA S.A. “Unidad Corihuarmi”.
La influencia del proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita es significativa en la mejora de la ley del oro en IRL MINERA S.A. “Unidad Corihuarmi”.
La influencia del proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita es significativa en la para mejora el tiempo de extracción del oro en IRL MINERA S.A. “Unidad Corihuarmi.
2.5. JUSTIFICACIÓN.
El objetivo de la indagación es optimizar el tratamiento de minerales basado en parámetros determinados en la ejecución de la valoración metalúrgica de la sílice alunita en la lixiviación y por lo tanto lograremos optimar el proceso de cianuración previa evaluación con ensayos empíricos en el laboratorio.
El tratamiento de minerales auríferos provenientes de yacimientos con características mineralógicas particulares (sílice Alunita), requiere la realización de pruebas de cianuración preliminares, mediante diferentes métodos, para obtener los parámetros adecuados que permitan una óptima recuperación de los metales valiosos.
El empleo racional de reactivos contaminantes, tal como el cianuro, propugna que no haya excesos que puedan afectar el medio ambiente. El consumo óptimo de reactivos se consigue mediante la realización de pruebas de cianuración a nivel de laboratorio.
Además, se busca mejorar el beneficio de minerales de tal manera que este de acorde con la normatividad legal vigente.
2.6. VARIABLES DE LA INVESTIGACIÓN 2.6.1. Variable independiente (X):
El proceso de cianuración por percolación de minerales auríferos con alteración de sílice alunita
2.6.2. Variable dependiente (Y):
La mejora de la productividad del oro.
2.6.3. Indicadores de las variables de la investigación 2.6.3.1.- Indicadores de la variable independiente:
Cinética de Cianuración
Granulometría del mineral
Concentración del cianuro de sodio
2.6.3.2.- Variable dependiente:
Mejora de la Recuperación del oro
Mejora de la Ley del oro
Tiempo de extracción del oro
CAPITULO III MARCO TEÓRICO
3.1 ANTECEDENTES
3.1.1 Antecedentes Nacionales:
MENDOZA CUTI, Anhelo Omar, (2019), en su trabajo de investigación titulada: “Evaluación de la sílice granular durante la lixiviación de elementos auríferos del proyecto minero ANAMA”, para obtener el título competitivo de Ingeniero Metalurgista, en la Academia profesional de Ingeniería Metalúrgica, Facultad de Ingeniería de procesos, de la Universidad Nacional “San Agustín” de Arequipa. La que resume en lo siguiente: El sólido es apto para ejecutar ensayos de lixiviación en pilastra magna, contrafuerte trivial, botellones y destello, a granulometrías desde “run-of-mine” ROM (sin moler).
Fernandez Mendoza, Alonso, (2019), en su trabajo de investigación: “Cianuración en columna del mineral Sílice alunita”, valido para distinguir el título profesional de Ingeniero Metalurgista, en la Escuela profesional de Ingeniería Metalúrgica, Facultad de Ingeniería de procesos, de la Universidad Nacional “San Agustín” de Arequipa. La que resume en lo siguiente: La investigación se efectuó directamente en el trabajo de la Planta Merrill- Crowe, apropiable a la unidad productora ANABI SAC (GRUPO ARUNTANI) en su UEA VALERIA situada al sur- este del País, cuyo aforo de procedimiento media es de 900 m3/h.
Se pudo observar que la recuperación es mayor en las mallas menores de: -1 ½ y +1 ½ a comparación de la malla 2”,
Pudimos determinar el consumo de reactivos. El dispendio de cal es bajo 0.965 kg/TM y el dispendio de cianuro es de 0.202 kg/T.
LOPEZ VALVERDE, Fernando, (2019), en su tesis titulada:
“Influencia del blending del mineral, alteración de mineral y concentración de cianuro de sodio, en la velocidad de percolación y porcentaje de extracción de oro del mineral aurífero del proyecto AYAHUANCA, tratado por lixiviación en pilas”
FLORES MAMANI, C.V., (2019); en trabajo de investigación:
“Estudio del proceso de cianuración de minerales auríferos para la recuperación de oro en el Proyecto Oropesa, La Rinconada – Puno”, tesis válida para distinguir el título profesional de Ingeniero Metalurgista, realizada en la Escuela Profesional de Ingeniería Metalúrgica, Facultad de Ingeniería Geológica y Metalúrgica de la Universidad Nacional del Altiplano de Puno. Donde manifiesta lo siguiente: que la actual indagación titulado “Estudio del proceso de cianuración de minerales auríferos para la recuperación de oro en el proyecto Oropesa, la Rinconada - Puno”. Se ejecutó en la capital de Puno, Universidad Nacional del Altiplano, Escuela Profesional de Ingeniera.
Según IZQUIERDO (2015), en la Tesis de indagación titulada,
“Optimización del blending de minerales en el pad de lixiviación de la mina Lagunas Norte usando parámetros de ley y recuperación usando LINGO (Linear General Optimizer Software)”, que la totalidad de compañías productoras tiene que enfrentar, para tal fin se examinan perennemente los procedimientos de crear las urbanidades y arreglos precisos; además para un seguro inspección y dirección el cálculo de la aptitud y permanencia de la composición.
3.1.2. Antecedentes internacionales:
TREMOLADA PAYANO, Julio, (2011), Tesis Doctoral titulada:
“CARACTERIZACIÓN, INFLUENCIA Y TRATAMIENTO DE
ARCILLAS EN PROCESOS DE CIANURACIÓN EN PILAS”, valido para optar el grado Académico de Doctor en Ingeniería de Minas, Donde concluye lo siguiente:
Para el argumento del oro, el valor de concentración fluctuó productos alcanzados entre el 1.68% y 7.49%, estribando del prototipo y tipos de tierra estimada, logrando su máximo tonelaje de aprovechamiento en las tierras y clase de las primeras 48 - 96 horas, en una clase que fluctúan entre el 8.26% al 22%.
YÁNEZ TRASLAVIÑA, J.J.; GARCÍA PÁEZ, I.H.; PEDRAZA ROSAS, J.E. y LAVERDE CATAÑO, D.; (2004), en su trabajo de investigación: “CARACTERIZACIÓN DE LOS MINERALES AURÍFEROS DE LA ZONA MINERA DE SAN PEDRO FRÍO (BOLÍVAR- COLOMBIA), PARA LA SELECCIÓN DE LOS PROCESOS
DE EXTRACCIÓN”, Conjunto de Investigacion en Sólidos, Biohidrometalurgia y Ambiente, Universidad Industrial de Santander.
Sede UIS Guatiguará. Km. 2 Vía El Amparo, Piedecuesta, Santander- Colombia. Resumieron y finiquitaron su trabajo en lo siguiente: los métodos de favor y procedimiento de sólidos auroargentíferos, positivos presentemente en la franja obrera de San Pedro Frío (Bolívar), con llevan a métodos poco eficientemente con proporciones de salvación de oro no ascendentes al 40%. El presente trabajo es la compilación de los resultados de estudios y determinación de sólidos auroargentíferos de dicho círculo obrera. Con este apartado, se pretende estimular a los obreros a hacer un progreso arreglado con la academia, ya que, como las consecuencias derivadas durante esta indagación, es viable alcanzar proporciones de disolvente de oro de hasta el 85% para los sólidos de San Pedro Frío. Esta aserción fue viable plantear, mediante los exámenes de la determinación del sólido.
3.2. TEORÍA BÁSICA
3.2.1. Proceso de cianuración por percolación de minerales auríferos.
La liberación del oro de sus sólidos por los ordenamientos automáticos o de amalgamación, fue siempre comparativamente inferior, de aquí la conocimiento por la cual los metalurgistas, gestionaron por mucho tiempo localizar el discordante del oro que consintiera extirpar de sus sólidos por operaciones hidrometalúrgicos.
El cianuro más tratado es el cianuro de sodio, por ser el más bajo en sus precios, la cianuración es un proceso gobernado por la difusión, el cual es una muestra que la prontitud de agitación es fundamental en la prontitud de disolución del oro mediante cianuro.
La cinética de linaje y dispendio de substancias están superlativamente por la minería del sólido tratado.
3.2.1.1 Cianuración
Es el nombre dado al proceso de disolución fundamentalmente del oro y la plata en los procedimientos de cianuros alcalinos, bajo condiciones normales. La ecuación global del proceso de solución es como se indica a continuación:
3.2.2.2 Termodinámica de la cianuración
Los esquemas de Pourbaix que conciernen el viable de oxido- reducción (Ev) del metal con el PH del Medio (ver figura), exponen que
combinados como: y también el ion (Au)+3
solicitan excelsos viables Redox (principales al de la desintegración del oxígeno) para constituir.
En el dibujo , no obstante, la obstrucción:
se traslada a cabo adentro de los términos de permanencia del agua.
Figura 10. Dibujo de Pourbaix del sistema oro–cianuro–agua a 25°C.
Fuente: Metalurgia del oro. Fidel Misari 3.2.2.3 La percolación.
La percolación es un anómalo de la existencia diaria: el agua en grafía de fluido “percola” a través del café extenuado del molinillo, se humedece del mismo y nos estimula por la mañana. Si la reunión de café en el colador estuviese considerablemente espesa, el agua no podría percolar pues no hallaría áreas independientes entre los orificios para crear (Stauffer D. y Aharony A. 1994).
3.2.2.4 La lixiviación por percolación.
Es el paso a paso de lixiviación en el cual el recurso lixiviante y las aguas de purificación, logran circular por consecuencia del peligro a través de los átomos de sólido, en el íntimo de un estanque o en la superficie y diluir el metal de utilidad. Colectivamente, las arenas del mineral idóneo para este asunto corresponden tener un volumen entre 6 y 9 mm (0.24” y 0.35”).
3.2.3. Lixiviación en pilas
La lixiviación en pilas pertenece a una causa mediante el cual proviene a extirpar metales por percolación de un medio a través de un cama o pila de sólido.
Anterior a la alineación de la pila, el sólido debe ser chancado (molido) en el tema de que los test metalúrgicos anteriores lo fijen, para conseguir una apropiada granulometría, que admita una vertiginosa y inapreciable lixiviación, esgrimir colectivamente granulometrías de -1/4"
(6.35 mm) hasta -3/4" (19 mm). La deliberación de la granulometría apropiada para un juicio de lixiviación en pila altera estribando el mineral a conocer y será entonces forzoso ejecutar diferentes test que precisen la dimensión extra de átomo, tema inverso si el mineral es permeable y vigorosamente penetrable será bastante la granulometría run- of-mine (todo uno) para lixiviar convenientemente el sólido.
Figura 11. Preparación del Pad de Lixiviación – Unidad Corihuarmi Fuente – elaboración propia
Figura 12. Área de riego del Pad.
Esto posee preeminencias desde el punto de vista del conjunto de procedimientos que es preciso manipular y del gasto neto de cianuro.
Un método de trabajo característico en este sentido se muestra en la Figura 2.
La elevación que debe poseer la fuente es un elemento de laudo significativo y su nombramiento estriba de la filtración de la fuente, la ventilación del método y la reunión deseada del recurso. A períodos de pilas de mínimo tamaño tienen mayor rescate, sin requisa, se precisa mayor espacio de fuente, lo cual es significativa cuando el medio de propiedades es restringido. Adicionalmente estribando los dispositivos manejados y la permanencia del desnivel, se instituyen términos de elevación de pila que es viable conseguir.
3.2.4. Factores que influencian en la velocidad de disolución del en minerales auríferos en el proceso de lixiviación en pilas
La iniciación de la cinética de cianuración del oro y la plata está vigilado o regido por el asunto de propagación de la solución cianurada
a través de la esponjosidad del sólido que acceda el linaje de los compendios de oro y plata, con la figura forzoso del oxígeno en la solución, puesto que en la fuente de minerales hay resquicios, o áreas independientes.
Hoy la reunión de cianuro está en la disposición de 200 ppm.
3.2.5. Proceso de cianuración de oro
El componente de disolución de fue definido por Habashi (1966-1967), quien planteó la reacción global sucesiva:
proviene de convenio al módulo: Reacción Anódica:
Reacción Catódica: y el cual se expresa esquemáticamente.
3.2.5.1 Factores físico–químicos involucrados en los procesos de lixiviación en pilas Permeabilidad
Participación significativa de la matriz del sólido y determinada la prontitud a la cual las soluciones logran percolar a su través cuando se le moja. Asimismo, establece la prontitud de propagación del oxígeno del aire cuando el sólido no ha estado anegado. Esto es la filtración es la peculiaridad mecánica más significativa del sólido que sujeta un extenso rango de átomos con desiguales valores de esponjosidad a través de los cuales se pueden agitar la solución de arremetida y/o medio lixiviante de cianuro.
3.3. DEFINICIÓN DE TÉRMINOS BÁSICOS.
Alteraciones: Permuta en la estructura mineralógica de un peñasco íntegro a métodos materiales. (Valderrama, 2000).
Argilico: Palabra genéricamente concerniente a peñascos formadas por limos y tierras correosos. (Valderrama, 2000).
Brecha: Afín de limaduras peñascosos, híbridos en cuanto a grafía, volumen y estructura. (Valderrama, 2000).
Brecha hidrotermal: Grieta impetuosa que se encuentra afectada por una corona. (Valderrama, 2000).
Blending: Se puede catequizar al castellano como combinar o concertar.
(Herrera, 2006)
Epitermal: Almacén hidrotermal de sólidos desarrollados a magnas honduras (entre 3.000 - 15.000 m) y altas situaciones de apremio y destemplanza (300 a 600°C). (Valderrama, 2000).
Percolación: Movimiento del agua del subsuelo a través de las rocas porosas y permeables. (Herrera, 2006)
Ratio de riego: Conjunto de agua que corre en las conducciones y/o lonas en un espacio de turno dado en indiscutible cuantía de espacio ligero.
(Valderrama, 2000).
Silificado: Preámbulo de pedernal de dispositivos por pedernal.
(Valderrama, 2000)
3.4. OPTIMIZACIÓN DEL PROCESO DE CIANURACIÓN
Como Aramburu Rojas, Vidal (2004), declara mejorar el asunto de cianuración que es una experiencia mundial manejada para la salvación del oro es significativo tener en recuento que la reunión de la recurso de cianuro de sodio estriba de las propiedades del mineral y corresponden de ser fijas prácticamente, los niveles habituales de cianuro de sodio son de: 0,05 a 0,20%
de NaCN.
Figura 15. Pozas de soluciones
Según Rubén Flores Calli, R.F.( 2016) en su indagación "optimización del proceso de lixiviacion de minerales auríferos de menor ley - MINERA ARUNTANI SAC", perfeccionar el proceso de cianuración es esparcir los productos de las versátiles más significativos que anuncian en el método de cianuración, transportar a una altura insuperable para conseguir redimir al máximo el oro, entre otros; el aumento y eficacia del cianuro de sodio, la época de cianuración, el conjunto de cal traída, el estatuto del sólido, la granulometría del sólido, la proporción de solidos entre otros.
3.5. RECUPERACIÓN DEL ORO
AFENYA, (1991). En el transcurso del asunto CIP (carbón en pulpa), que fuera perfeccionado en Sud África en el período del 70, es estimado el progreso científico más revelador de las últimas épocas en cuanto a metodologías practicantes a la redención de oro.
CAPITULO IV
DESARROLLO DE LAS PRUEBAS EXPERIMENTALES Y DISCUSIÓN DE LOS RESULTADOS
4.1. CARACTERIZACIÓN DE LA MUESTRA DE CABEZA
4.1.1 Procedencia, recepción y preparación de muestra de cabeza Las muestras de mineral Sílice Alunita fue muestreado el 19 de enero 2019, el importe de la muestra tomada fue alrededor de 330 Kg (8 costales). Las coordenadas donde se tomó la muestra son:
Este 438415.268 Norte 8609902 Este 4852.5 Código ALT-TC 4850 -16
El mineral fue trasladado de la zona de muestreo (Tajo cayhua 4850) en costales en la tolva del vehículo.
Figura 16. Mineral de Sílice Alunita en cancha. (330 k aproximadamente)
4.1.2 Caracterización mineralógica Código de litología: SA
Muestra: Roca, color gris clara, con variación argílica avanzada (Sílice-Alunita), textura porfiritica, débil oxidación (limonita+).
Moderado fracturamiento.
Material, para asemejar y desigualar sus rasgos metalúrgicos en base a su Ley y Variación, previamente ordenado. De la cual se obtuvieron 08 tipos para asemejar su ley.
Figura 17. Muestra de roca con alteración de sílice+Alunita Tabla 6 Ley de oro de las diferentes muestras
Modelos Tomadas:
Figura 18. Roca, color gris clara, con alteración argílica avanzada.
Para la muestra de cabeza, se toma 10 Kg aproximadamente, se procede a chancar para luego pasar malla 100% -2”, luego se homogeniza y se realiza análisis granulométricos para pruebas de columnas y botellas, se procede al cuarteado para el prototipo alrededor de 4 k.
Figura 20. Preparación de la muestra a) Formación del cono b) Separación del queque c) separación del queque
Fuente: Elaboración Propia
4.1.3 Análisis Químico del mineral Sílice - Alunita
Las leyes de cabeza analizadas son referenciales para fines de las pruebas de botellas y columnas.
Tabla 7 Ley de cabeza analizada de la muestra callhua 4850
4.2. PRUEBAS EXPERIMENTALES POR LITOLOGÍA 4.2.1 Prueba de alcalinidad
El ensayo de alcalinidad residió en establecer el pH nativo del sólido y el gasto de cal para alcanzar a un pH optimo 10.5.
El experimento se ejecutó en botella de vidrio de 2.5 L de tonelaje, con 1 K de sólido y 2 L de agua, se sacudió en 24 horas. Al iniciar se depuso sacudiendo las botellas durante 6 horas para establecer el pH nativa del sólido; las inspecciones de pH y gasto de cal se ejecutaron en desiguales tiempos; 2, 6, 12, 18 y 24 horas proporcionalmente, en estas inspecciones se adiciona cal para conservar un pH óptimo de 10.50.
Tabla 8 PH del mineral y su consumo TIPO DE
MINERAL
PH NATURAL
CONSUMO DE CAL (SA) CAYHUA 4850 4.56 0.98
4.2.2 Pruebas por análisis granulométrico
4.2.2.1 Pruebas de análisis granulométrico en botellas
Se realizó proceso granulométrico por mallas N° 1/4”, m 12 m16, m 20.
Acuerdo sus retenciones se analizó para tener concientización de pruebas granulométricos se realizó tres pruebas con mismo
condiciones
Se realizó tres pruebas de diferentes tamaños en mallas N°
1/4”, m 12 m16, m 20.
Tabla 9 Pruebas de granulometría de mineral sílice alunita
PRUEBA H1 GRANULOMETRIA DE MINERAL SILICE ALUNITA (CAYHUA 4850) POR LITOLOGIA
GRANULOMETRIA RECUPERACION % Au Ag Cu Fe
MALLA PESO (Kg) % % ACUM Au % Ag % Cu % Fe %
-1/4" +m12 210 21.000 21.000 88.086 38.571 1.370 5.899
-m12 +m20´ 60 6.000 6.000 94.958 30.667 3.259 3.752
-m20´ 730 73.000 73.000 89.535 28.333 16.399 1.890
TOTAL 1000 100 89.56 30.62 12.45 2.84
PRUEBA B1 GRANULOMETRIA DE MINERAL SILICE ALUNITA (CAYHUA 4850) POR LITOLOGIA
GRANULOMETRIA RECUPERACION % Au Ag Cu Fe
MALLA PESO (Kg) % % ACUM Au % Ag % Cu % Fe %
-1/4" +m12 210 21.000 21.000 86.881 57.143 2.740 8.959
-m12 +m20´ 60 6.000 6.000 93.637 16.667 5.991 2.204
-m20´ 730 73.000 73.000 88.488 16.667 20.824 1.359
TOTAL 1000 100 88.46 25.167 16.14 3.01
Figura 21. Extracción vs malla/mineral
La mayor recuperación por granulometría en la malla 20 con humectante es 94.76% y sin humectante llega a una recuperación de 93.64%, con una diferencia 1.12%.
4.2.2.2 Pruebas de análisis granulométrico en columnas:
Se realizó proceso granulométrico por mallas No 1”, ¾” acuerdo sus retenciones se analizó para tener concientización de pruebas granulométricos, se realizó tres pruebas con mismo condiciones
Tabla 10 Pruebas de granulometría de mineral sílice alunita
Figura 22. Extracción %Au Vs. Mallas/mineral (Litología As) Silice - Alunita La mayor retención de muestra se dio en la malla de 1” y -3/4 con humectante 87.55 y sin humectante llega a 83.27%, con una diferencia de 4.28 %.
4.3. PRUEBA DE CIANURACIÓN POR AGITACIÓN EN BOTELLA
El ensayo se realizó en botella de vidrio de 2.5 L de tonelaje, con 1 k de mineral y 2 t de solución cianurada con humectante y sin humectante, se sacudió durante 72 horas. Afianzando el pH firmemente; se da iniciación al experimento con la añadidura de 1600 ppm de NaCN y 50ppm de humectante
72 horas. De estas inspecciones se tomó 15 ml de alícuota para examinar la fuerza de y examen químico por
Los efectos se muestran a continuación:
Tabla 12 Resultados de las pruebas en botella por agitación. Recuperación tajo Cayhua 4850.
PRUEBA EN BOTELLA POR AGITACION (LITOLOGIA SA) RECUPERACION TAJO CAYHUA 4850 POL 16 PROY 07
Figura 23. Extracción Au% vs Razón de lixiviación
Figura 24. Extracción Ag vs Razón de lixiviación
Figura 25. Extracción Cu% vs Razón de lixiviación
Figura 26. Extracción Fe% vs Razón de lixiviación
4.4. PRUEBAS EN COLUMNAS
Se realizó los ensayos de cianuración por percolación en columnas, con curado a 1600 ppm y con humectante 50 ppm en las columnas de PVC:
N° 1, 2, 3, (100 k de mineral Sílice Alunita), con granulometría 100 % -2”, Flow Rate de 10 L-h/m2 y se rego a una concentración de 50 ppm CN-, con una duración de 28 días Con humectante y cianuro.
Figura 27. Pruebas experimentales de laboratorio: a) Chancado b) Pruebas en botellas c) pruebas de columnas.
a)
b) c)
Tabla 13 Resumen de ensayos de cianuración en Columnas.
Figura 28. Extracción Au vs Razón de lixiviación
Figura 29. Ley Au ppm vs Razón de lixiviación
Figura 30. Extracción (%) vs Tiempo – Oro
Figura 31. Ley Ag ppm vs Razón de Lixiviación
Figura 32. Ley de Ag ppm vs Razón de lixiviación
Figura 33. Extracción %Cu vs Razón de lixiviación
Figura 34. Ley de Cu ppm vs Razón de lixiviación
Figura 35. Extracción %Fe vs Razón de lixiviación
Figura 36. Ley de Fe ppm vs Razón de lixiviación
4.5. ANÁLISIS ESTADÍSTICO DE LAS PRUEBAS EXPERIMENTALES
Figura 37. % Recuperación de Au por pruebas a diferentes tiempos de lixiviación
4.5.1. Discusión de los Resultados.
Según los Ensayos Metalúrgicas se consiguieron lograr una liberación máxima del orden de 96.25 % de Au en 24 horas de agitación, con dispendio de cianuro de sodio de 4.2 kg/TM de mineral, con respecto a las otras pruebas.
Figura 38. Caja de % de recuperación de Au.
Gráfica I-MR de %Recuperacion Au por Pruebas a tiempos de lix.
Prueba 1 Prueba 2 Prueba 3
100 LC S=90.4
75
50 _
X=47.9 25
0 LC I=5.4
1 3 5 7 9
Observación
11 13 15 17
Prueba 1 Prueba 2 Prueba 3
60
LC S=52.24 45
30
15 MR=15.99
0 LC I=0
1 3 5 7 9
Observación
11 13 15 17
Valorindividual Rango móvil %Recuperacion Au
4.5.2 Discusión de Resultados
Las gráficas de caja indican que el: Ensayo 1 con fuerza de cianuro de la solución cianurada de 1500 ppm
Se obtiene mayor recuperación de Au, comparada a la prueba 2 con fuerza de cianuro en la solución cianurada de 1800ppm que la prueba 3 con fuerza de cianuro en la solución cianurada de 1900 ppm.
4.6. ANÁLISIS ESTADÍSTICO PARA EL AU PARA LAS PRUEBAS DE CIANURACIÓN POR AGITACIÓN EN BOTELLA ECOTEST
4.6.1 Análisis estadístico para el Au para los ensayos de cianuración por movimiento en botella ECOTEST.4
Figura 39. Análisis estadístico para el Au para las pruebas
Hay diferencia en la recuperación de Au para cada prueba de cianuración en botellas a diferentes consumos de cianuro
4.6.2 Examen de la Prueba de Hipótesis en minitab:
Tabla 14 Análisis de la prueba de Hipótesis en minitab.
4.6.3. Discusión de Resultados.
Como las sistematizaciones se toma con la hipótesis cambia por ser P=
0.011≤0.05 que muestra
El contraste del consumo de cianuro para cada prueba de agitación en botellas aumentara la recuperación de Au%
Figura 40. Caja de consumo de cianuro de sodio a diferentes cantidades.
4.6.4. Discusión de Resultados
La grafica de caja muestra que el gasto promedio de cianuro actúa de modo explicativo en la recuperación (%Au) para cada prueba de flotación de agitación en botellas de acuerdo a los balances
metalúrgicos.
Gráfica de caja de consumo de c, consumo de c, consumo de c, ...
100 90 80 70 60 50 40 30
96.25 92.67
79.94
37.82
Recuperacion de Au%
CONCLUSIONES
1. La recuperación por granulometría en botella alcanzo un 94.76% con humectante en la malla 12 y sin humectante alcanzo 93.64%, con una diferencia de 1.12 % Au.
2. La recuperación por granulometría en columna alcanzo 87.55 %Au con humectante en la malla 1” y -¾,” con mayor recuperación y en malla de +¾”
hubo una alteración con otros minerales, sin humectante de dicha malla se alcanzó 83.27 %Au con una diferencia de 4.28 %Au. La cantidad consumida de NaCN es de 0,35 k y se da a una comisión de linaje de oro de 55%
3. Con el humectante se alcanzó una mayor recuperación de 90.79 %Au de oro, mientas que sin humectante solo se obtuvo el 86.94 %Au, con una diferencia de 5.85 %Au. (botella).
4. Con el humectante se alcanzó una recuperación de 87.77 %Au de oro, mientras que sin humectante (prueba en blanco) sólo se alcanzó 84.36 %Au con una diferencia de 3.41 %Au. (columna).
5. La recuperación de oro al día 9 con el humectante alcanzó 80.38 %Au, mientras que la prueba sin humectante sólo alcanzó una recuperación de 77.71 %Au con una diferencia de 2.67 %Au. Por percolación en columnas.
6. Según la gráfica con el reactivo humectante se logró obtener una ley pregnant 13.95 ppm Au y sin humectante se logró una ley pregnant 13.70 ppm Au.
7. Según la gráfica con el reactivo humectante se logró obtener una recuperación de 1.65 ppm Ag, 0.83 ppm Cu, 0.016 ppm Fe; Se logró obtener una ley pregnant. (Columnas).
RECOMENDACIONES
1. Se encomienda un examen de redes estimadas, para establecer en qué parte de volúmenes se hallan el mayor aumento de oro.
2. Se encomienda efectuar ensayos a altura de planta piloto para poder calcular la cinética del proceso de cianuración de los relaves de fluctuación para poder tener noción de la escalada a planta industrial de los productos de las versátiles encontradas a altura de laboratorio.
3. Se encomienda efectuar un estudio mineragráfico más minucioso, para ver las agrupaciones del oro con las brevas y con cianacidas y asimismo potestad establecer si el oro existe plenamente libre.
4. Se encomienda prolongar ejecutando ascendentes ensayos para establecer las medidas perfectos para el método de cianuración por sacudida de minerales de oro.
5. La presencia de cobre y hierro en minerales auríferos afecta la extracción de oro. Donde el consumo de CN en cobre es triple y el consumo de CN en Au como 1, Cianicidas es una alta consumidor de oxígeno del medio lixiviante.
Por lo tanto, se recomienda realizar un estudio más profundo del comportamiento de las cinaicidas en cianuración de minerales auríferos.
6. Se recomienda realizar más pruebas con las diferentes litologías huésped de oro del yacimiento.
BIBLIOGRAFÍA
1. ASTUCURI T., Venancio, “Introducción a la Flotación de minerales”, editorial Gráficas, Lima- Perú, 1994.
2. Azañero O., A.l, (1999); “Evaluación de reactivos de flotación” Revista del Instituto de Investigación de la F.G.M.M.C.G.–U.N.M.S.M. Vol. II No 4, pág.
77-93. Lima, Perú.
3. CASTRO, S. y GARCÍA, J. A.,” Flotación fundamentos y aplicaciones”.;
Facultad de Ingeniería, Departamento de Ingeniería Metalúrgica, Universidad de Concepción; Chile 2003.CEPECT Lima- Perú 1998.
4. FERNANDEZ M., A., (2019), “Cianuración en columna del mineral Sílice alunita”, título profesional de Ingeniero Metalurgista, en la Escuela profesional de Ingeniería Metalúrgica, Facultad de Ingeniería de procesos, de la Universidad Nacional “San Agustín” de Arequipa.
5. FLORES MAMANI, C.V., (2019); “Estudio del proceso de cianuración de minerales auríferos para la recuperación de oro en el Proyecto Oropesa, La Rinconada – Puno”, realizada en la Escuela Profesional de Ingeniería Metalúrgica, Facultad de Ingeniería Geológica y Metalúrgica de la Universidad Nacional del Altiplano de Puno
6. HABASHI, F. " A Textbook of Hydrometallurgy ", MetallurgieExtractive Quebec, 1993.
7. HULBURT, C, “Manual de Mineralogía de DANA”, Editorial Reverte – Madrid, España 1986.
8. INGEOMINAS, INSTITUTO COLOMBIANO DE GEOLOGÍA Y
MINERÍA,82010);” Técnicas mineralógicas, químicas y metalúrgicas para la caracterización de menas auríferas”, colección TEXTOS TÉCNICOS, Bogotá, Colombia.
9. LOPEZ V., F., (2019), “Influencia del blending del mineral, alteración de mineral y concentración de cianuro de sodio, en la velocidad de percolación y porcentaje de extracción de oro del mineral aurífero del proyecto Ayahuanca, tratado por lixiviación en pilas”, Maestro en: Ingeniería Metalúrgica y
