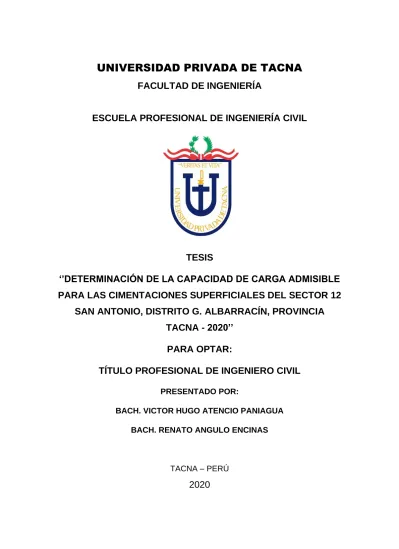

UNIVERSIDAD PRIVADA DE TACNA

DETERMINACIÓN DE LA CAPACIDAD DE CARGA PERMISIBLE DE LAS CIMENTACIONES SUPERFICIALES DEL SECTOR 12 SAN ANTONIO, DISTRITO G. En esta tesis ''Determinación de la Capacidad Portante Permitida de las Cimentaciones Superficiales en el Sector 12 San Antonio, Distrito G. Esta tesis titulada ''Determinación de la Capacidad Portante Permisible de las Cimentaciones Superficiales en el Sector 12 San Antonio, Distrito G.

En III. En el capítulo se desarrolló una metodología de investigación para determinar la capacidad portante permisible de cimentaciones superficiales, y la investigación fue de tipo aplicada, ya que fue necesario salir a campo y realizar estudios in situ. En IV.

PLANTEAMIENTO DEL PROBLEMA

Descripción del problema
Formulación del problema

Problema General
Problemas Específicos

Justificación e importancia
Objetivos

Objetivo General
Objetivos Específicos

Hipótesis

Hipótesis General
Hipótesis Específica

Cuál es el método para determinar la capacidad de carga permisible para cimentaciones superficiales en el sector 12 - Asociación San Antonio, Distrito Coronel Gregorio Albarracín Lanchipa, Provincia de Tacna-2020. Cómo evaluar la composición del suelo en el Sector 12 - Asociación San Antonio, Distrito Coronel Gregorio Albarracín Lanchipa. Determinar la capacidad de carga permisible para cimentaciones superficiales en el Sector 12 - Asociación San Antonio, Distrito Coronel Gregorio Albarracín Lanchipa, Provincia de Tacna-2020.

Determinar los métodos más confiables para predecir la capacidad portante permisible del Sector 12 - Asociación de San Antonio, Distrito de Coronel Gregorio Albarracín Lanchipa. Evaluar la composición del suelo en el Sector 12 - Asociación de San Antonio, Distrito de Coronel Gregorio Albarracín Lanchipa.

MARCO TEORICO

Antecedentes de estudios

Investigaciones Internacionales
Investigaciones Nacional
Investigaciones Local

En un trabajo de pregrado apoyado por José Ignacio Riquelme Olivares en 2016, titulado: “ESTUDIO. En un trabajo de pregrado apoyado por José Estaire Gepp en el año 2004 titulado: “COMPORTAMIENTO DE LAS FUNDACIONES. El tipo GP es más dominante (Guevara, 2019). b) En la tesis de diploma sustentada por Ronald William Ortiz Quispe, del año 2007 titulada: “LA INFLUENCIA DEL NIVEL DEL AGUA EN LA DETERMINACIÓN DE LA CAPACIDAD.

En la tesis de licenciatura apoyada por Jimmy Rolly, Beltrán Cueva y Diego Armando, Díaz Vargas, en 2018 titulada: “ANÁLISIS DE LA CAPACIDAD DE CARGA PERMISIBLE DEL. En la tesis de licenciatura apoyada por Joel Edson, Olarte Romero y Waldir Alex, Ureta Poma, del año 2019 titulada: “RESPUESTA DE CIMENTACIONES SUPERFICIALES BAJO CONDICIONES DE SUELOS PARCIALMENTE SATURADOS EN QUINTANILLA PAMPA, ASCENSIÓN - HUANCAVELICA”.

Bases teóricas

Capacidad de Carga Admisible
Teoría de Karl Terzaghi
Teoría de Meyerhof
Teoría de Skempton
Capacidad de carga según RNE E.050
Factor de seguridad
Cimentaciones Superficiales
Ensayos de laboratorio

Contenido de Humedad
Análisis Granulométrico
Límite de Atterberg
Peso Específico
Ensayo de Corte Directo
Densidad Relativa
Densidad mínima
Densidad máxima
Densidad relativa
Pruebas de carga

Para cimentaciones cuadradas (B) representa el ancho de la cimentación y para cimentaciones circulares (B) representa el diámetro de la cimentación. Los factores de rodamiento de la ecuación anterior se obtienen de la Figura 11, la cual muestra que a medida que aumenta la profundidad de remoción (Df), el factor de rodamiento (Nc) aumenta su resistencia, es decir, la carga de rodamiento no es independiente de.

Incertidumbre en la precisión de los métodos teóricos o empíricos para determinar la capacidad de carga. Este parámetro evalúa el progreso del cambio en el tamaño de las partículas del suelo:

Definición de Términos

Calicata
Estudio de Mecánica de suelos
Capacidad portante
Angulo de fricción Interno

Métodos para determinar el ángulo de fricción interno

Zapatas
Losa de cimentación
Clasificación de suelos
Capacidad de carga
Deformación del suelo
Granulometría

Definición de conceptos 2.3.1. Calicata. Cada uno de los procedimientos da resultados ligeramente diferentes, y los resultados dependen en gran medida de la metodología utilizada, y la capacidad portante del terreno depende exponencialmente de la tangente de dicho ángulo. Métodos para determinar el ángulo de fricción interna a) Método de ensayo triaxial a) Método de ensayo triaxial. Los equipos de prueba triaxiales permiten realizar pruebas en diversos procedimientos para determinar la resistencia al corte, la rigidez y las características de deformación de las muestras.

Las muestras cilíndricas se prueban dentro de una fina membrana de goma colocándolas dentro de una celda triaxial con dos tapas rígidas y pistones encima y debajo de la muestra. La celda se llena con un líquido especial, se ejerce una cierta presión sobre el líquido (σ3), que se transmite a través de él a la muestra. La prueba se realiza lentamente para permitir que el agua fluya hacia la muestra y evitar que se acumule presión de poro.

En el primero, se aumenta gradualmente la carga que provoca la tensión hasta que se produce el fallo. Este sistema se utiliza preferentemente para ensayos con un índice de carga muy bajo porque se puede utilizar con él. Dependiendo de la sección o borde de la zapata, este elemento constructivo reacciona de manera diferente a las cargas que afectan sobre él. La clasificación de suelos, introducida por Arthur Casagrande, se utiliza para describir la textura y el tamaño de las partículas de un suelo.

Los suelos de grava corresponden a los retenidos en el tamiz en cuestión y los suelos finos a los que pasan por él, de esta manera un suelo se considera grava si más del 50% de sus partículas quedan retenidas en el tamiz no. La granulometría se define como la distribución de diferentes tamaños de partículas de suelo, expresada como porcentaje con relación al peso total de la muestra seca. Utilizando una serie de tamices con sus respectivos diámetros normalizados, apilados y numerados en orden de apertura decreciente, pudimos determinar la distribución de tamaño de las partículas del suelo y qué tipo de suelo se encuentra en el área de estudio.

MARCO METODOLÓGICO

Tipo y nivel de investigación

Tipo de investigación
Nivel de investigación

Población y/o muestra de estudio

Población
Muestra

Operacionalización de variables
Técnicas e instrumentos para la recolección de datos

Técnicas
Instrumentos y equipos

Procesamiento y análisis de datos

Procesamiento y análisis de campo
Procesamiento y análisis de laboratorio
Procesamiento y análisis de gabinete

Para la obtención de las muestras se realizaron 10 excavaciones con una profundidad promedio de 2 metros, de cada fosa se tomaron muestras para llevarlas al laboratorio de suelos y allí se realizaron investigaciones de laboratorio. Los puntos de investigación se localizaron mediante GPS y se tomó como referencia la norma E.050, que establece el número de puntos a investigar dependiendo del tipo de edificación y la zona a habitar. Antes de realizar los pozos, procedimientos de muestreo y pruebas, se tuvo en cuenta la norma E.050 para suelos y cimentaciones, y para el procesamiento de datos se utilizó la herramienta Excel mediante una hoja de cálculo para presentar los resultados y gráficos en detalle.

Para determinar el número de fosos a realizar se han tenido en cuenta las indicaciones de la norma E.050, que establece que para construcciones urbanas de viviendas unifamiliares se realizan 3 fosos por cada hectárea, para ello fue la identificación. de fosas. Mediante un GPS tomando coordenadas determinamos un área de 463216.72 m2 en el sector 12 Asociación San Antonio. Para la investigación de la tesis se realizaron 10 excavaciones (calicata) con la nomenclatura de C-1, C-2, C-3, C-4, C-5, C-6, C-A, C-B, C-C, C-D. , donde cada pozo presenta pruebas in situ de densidad, granulometría, límite líquido, límite plástico, densidad relativa y en 6 pozos se desarrollaron pruebas especiales para determinar la capacidad de carga permisible del suelo en el sector 12 Distrito San Antonio Asociación Coronel Gregorio Albarracín Lanchipa. Para el informe de tesis descrito, el trabajo de gabinete consistió en el procesamiento de datos obtenidos en campo, de pruebas in situ y pruebas de laboratorio.

La fase de campo comenzó con la exploración del sitio y la posterior ubicación de los pozos donde se realizarían las excavaciones. Se realizaron 10 pozos, los cuales se encuentran distribuidos en áreas tributarias ubicadas en el Sector 12 Asociación San Antonio Distrito Coronel Gregorio Albarracín Lanchipa. Una vez ubicados los pozos se realizó el procedimiento de excavación con maquinaria (retroexcavadora), en total se realizaron 10 pozos los cuales se distribuyeron en el área de estudio.

Una vez finalizada la excavación mecánica, se recolectó la muestra para llevarla al laboratorio y realizar estudios mecánicos del suelo y determinar la capacidad de carga final del sector 12 de San Antonio. En la investigación se realizaron 10 excavaciones (pozos) para realizar límite líquido, límite plástico, densidad in situ, densidad mínima, densidad máxima y SUCS (ASTM D – 2487) y se determinó la clasificación AASHTO. obtenidos se encuentran en la tabla no. 18. Factores fijos: Normas técnicas correspondientes (RNE) Variable de respuesta: Determinación de la capacidad de carga admisible.

RESULTADOS

Ensayos de laboratorio

Densidad In Situ
Contenido de humedad
Límite de Atterberg
Clasificación del suelo según el sistema de SUCS y AASHTO
Densidad Mínima
Densidad máxima
Densidad relativa
Método indirecto para determinar el ángulo de fricción

Se realizó la prueba de contenido de humedad y se obtuvieron los siguientes resultados, los cuales se muestran en (Tabla 11). Esta prueba muestra los resultados obtenidos para el límite líquido (LL), límite de plasticidad (LP) y el índice de plasticidad (PI). Clasificación de suelos según el sistema SUCS y AASHTO. La prueba de análisis granulométrico se realizó en 10 pozos. Se realizó la prueba de análisis granulométrico a 10 pozos, se determinó la clasificación SUCS y la clasificación AASHTO.

La prueba de densidad mínima se realizó en 6 pozas, se realizó con material tomado del área de estudio, y se utilizó un recipiente para medir la densidad mínima, estas respuestas se encuentran en (Tabla 14). La prueba de máxima densidad se realizó en 6 pozas, se realizó con material tomado del área de estudio y se utilizó una vasija para determinar la densidad máxima, estas respuestas se pueden encontrar en (Tabla 15). La prueba de densidad relativa consideró densidades mínimas, densidades máximas y densidad in situ, estas respuestas se muestran en (Tabla 16).

La densidad relativa es una determinación del grado de compacidad del suelo y se puede utilizar para determinar el ángulo de fricción interna. Nota: Resultados de pruebas realizadas en el Laboratorio de Mecánica de Suelos.

Capacidad de carga admisible

Determinación de la capacidad de carga admisible Calicata C-1
Determinación de la capacidad de carga admisible Calicata C-A
Determinación de la capacidad admisible Calicata C-B
Determinación de la capacidad admisible Calicata C-D
Cuadro comparativo de resultados

Para cada cálculo de la carga permitida se utiliza un factor de seguridad de 5. Se utiliza un factor de seguridad de 5 para cada cálculo de la carga permitida.

DISCUSIÓN

Nota: El diagrama de barras de la capacidad de carga resulta en varias profundidades de remoción. Determinación de la capacidad de carga de cimentaciones poco profundas sobre cimentaciones estratificadas sobre suelos friccionales. DETERMINACIÓN DE LA CAPACIDAD DE CARGA ACEPTABLE PARA CIMENTACIONES SUPERFICIALES DE SAN ANTONIO SECTOR 12, DISTRITO DE GREGORIO ALBARRACÍN - TACNA UBICACIÓN: SAN ANTONIO SECTOR 12, GREGORIO ALBARRACINNAST.

DETERMINACIÓN DE LA CAPACIDAD DE CARGA PERMISIBLE DE LAS CIMENTACIONES SUPERFICIALES DEL SECTOR 12 SAN ANTONIO, DISTRITO GREGORIO ALBARRACÍN - TACNA UBICACIÓN SECTOR 12 SAN ANTONIO, DISTRITO GREGORIO ALBARRACÍN - TACNA. PESO DE LA MUESTRA SECO CONTENIDO DE HUMEDAD PESO DE LA MUESTRA SECO CONTENIDO DE HUMEDAD. CONTENIDO DE HUMEDAD PROMEDIO PESO DE LA MUESTRA HÚMEDA + PESO DE TARA DE LA MUESTRA SECA + TARA.

PANANGILADAWAG KADAGITI MAAWAT A KAPASIDAD TI KARGA PARA ITI PUNDASYON TI RABAW TI SAN ANTONIO SECTOR 12, GREGORIO ALBARACIN DISTRICT - TACNA LOCATION : SAN ANTONIO SECTOR 12, GREGORIO ALBARACNA DISTRICT.
