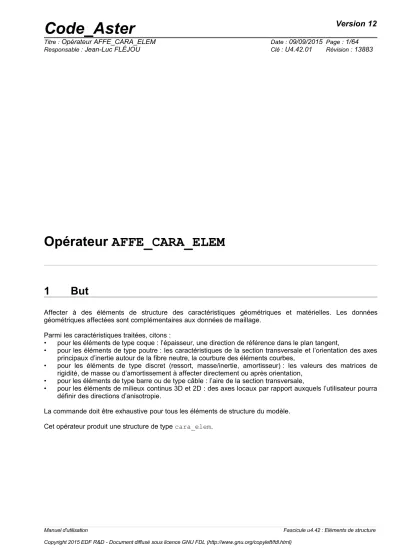

Opérateur AFFE_CARA_ELEM

Opérande MODELE

Opérande VERIF

Opérande INFO

La sélection des éléments du modèle mo auxquels la tâche se réfère se fait en deux étapes. La sélection du mot-clé facteur qui définit le type des éléments (POUTRE, DISCREET, etc.) signifie que les types d'éléments correspondants existent dans le modèle (la vérification est effectuée systématiquement). Si VERIF n'est pas présent : dans un groupe ou une netlist (ou un nœud), nous attribuons en fait des fonctionnalités uniquement aux éléments pour lesquels elles ont une signification.

Si VERIF est présent : on vérifie également que tous les éléments du groupe ou de la liste sont du bon type, sinon un message d'erreur est émis.

Opérandes MAILLE / GROUP_MA / NOEUD / GROUP_NO

VALE = (…) # liste de valeurs correspondant aux attributs Un exemple est donné ci-dessous pour illustrer ce cas. L'exemple ci-dessous récupère les quantités calculées par la commande MACR_CARA_POUTRE, puis les alloue. Si le maillage SECTION contient un groupe de mailles surfaciques nommé 'CARRE', il est possible d'utiliser le tableau issu de MACR_CARA_POUTRE directement de la manière suivante.

SECTION = MACR_CARA_POUTRE(MAILLAGE=pošta, NOEUD= 'N1', GROUP_MA_BORD= 'ROB') carelem=AFFE_CARA_ELEM( MODEL=mod,.

Caractéristiques affectables

Syntaxe

Opérandes

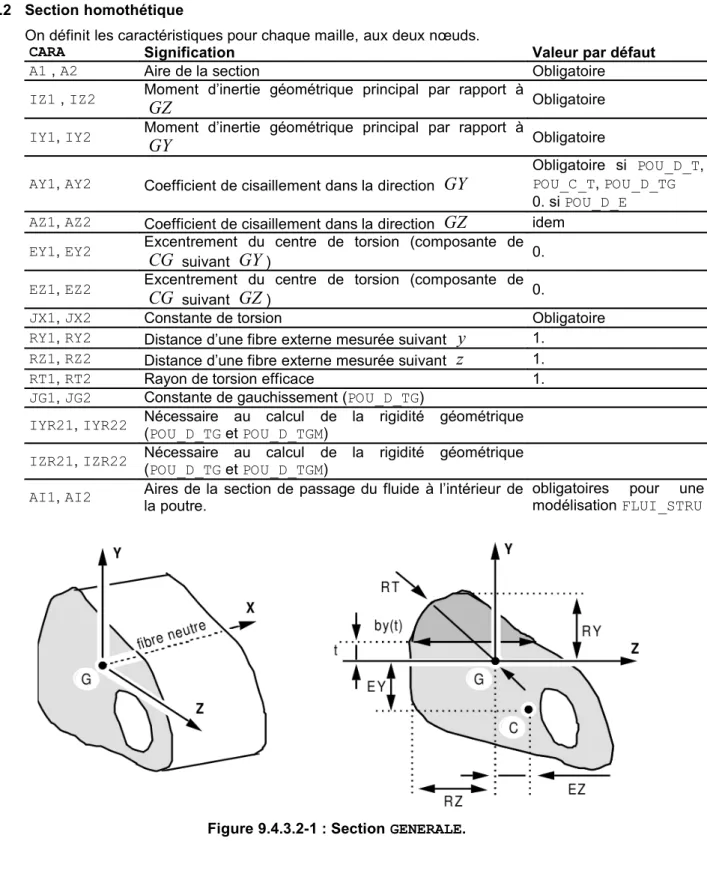

Opérande SECTION = ’GENERALE’

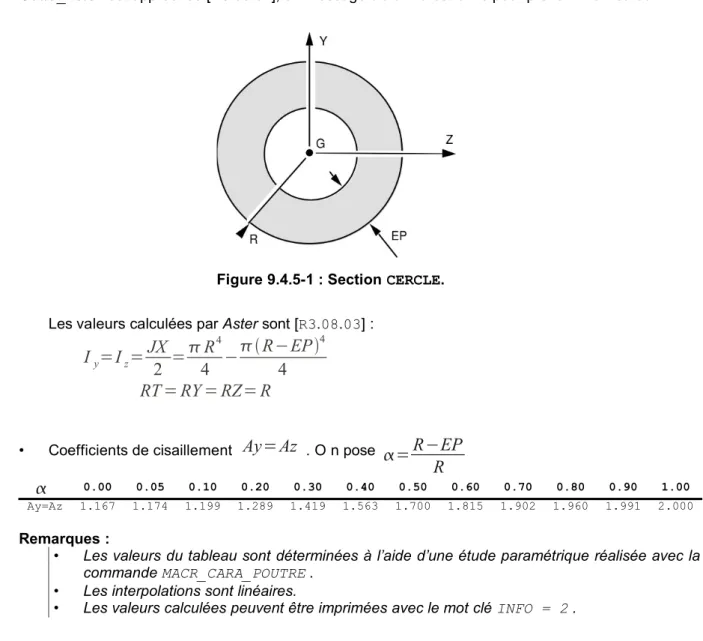

Opérande SECTION = ’CERCLE’

Opérande SECTION = ’RECTANGLE’

Opérande ‘FCX‘

Syntaxe

Opérande ‘section‘

Opérande ‘FCX‘

Opérande N_INIT

Syntaxe

Opérandes

Opérande EPAIS
Opérandes EXCENTREMENT / EXCENTREMENT_FO
Opérandes MODI_METRIQUE / COEF_RIGI_DRZ / INER_ROTA

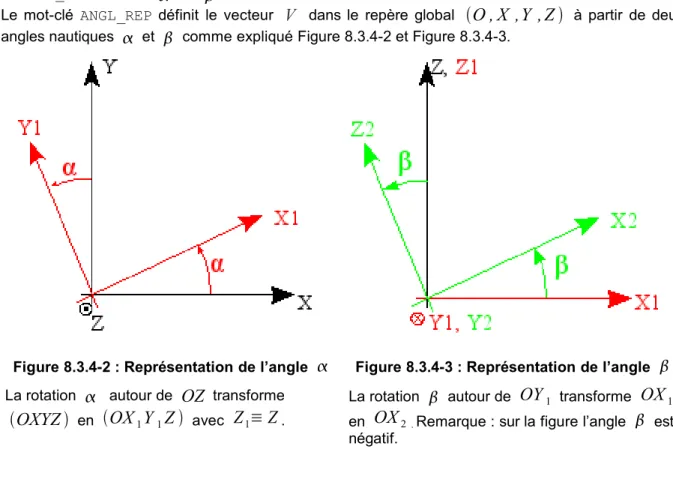

Opérande ANGL_REP / VECTEUR
Opérande COQUE_NCOU
Opérande A_CIS
Opérande MODI_METRIQUE
Opérande SECTION = ’GENERALE’
Opérande SECTION = ’RECTANGLE’
Opérande SECTION = ’CERCLE’

ECCENTRATION : définit la distance entre la surface du maillage et la surface moyenne, dans le sens de la normale (modélisation DKT, DST, GRILLE_EXCENTRE). EXCENTREMENT_FO : Fonction qui donne la distance entre la surface du maillage et la surface moyenne, dans le sens de la normale (modèles DKT, DST, GRILLE_EXCENTRE). Cette fonction dépend de la géométrie (X,Y,Z) et est évaluée au centre de gravité du maillage.

Lors de l'intégration de l'épaisseur, nous ignorons le changement de rayon de courbure (option par défaut pour toutes les coques). KRZ est un coefficient de rigidité fictif (nécessairement petit) dans le degré de liberté de rotation autour de la normale de la coque. Il est également possible de fournir les caractéristiques au travers d'un tableau dans le cas de la section générale, voir la documentation de la commande MACR_CARA_POUTRE.

On donne ensuite des caractéristiques de section au nœud de départ (nom avec suffixe 1) et au nœud de fin (nom avec suffixe 2) (« début » et « fin » selon la numérotation de la grille support). Affine » signifie que l’aire du segment varie linéairement entre les deux nœuds. Homothétique" signifie que les dimensions de la section varient linéairement entre les valeurs données aux deux nœuds.

TABLE_CARA peut également recevoir une table à partir de la macro-commande MACR_CARA_POUTRE en saisissant le mot-clé NOM_SEC.

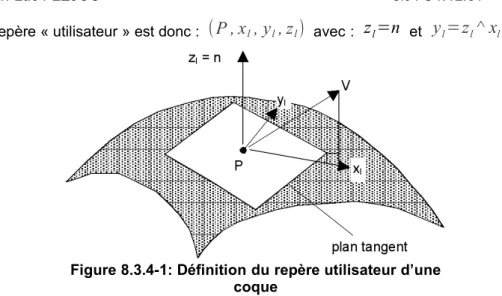

Figure 8.3.4-1: Définition du repère utilisateur d’une coque

Opérande ‘ FCX ‘

Opérandes TUYAU_NSEC / TUYAU_NCOU

Syntaxe

Règles d’utilisation

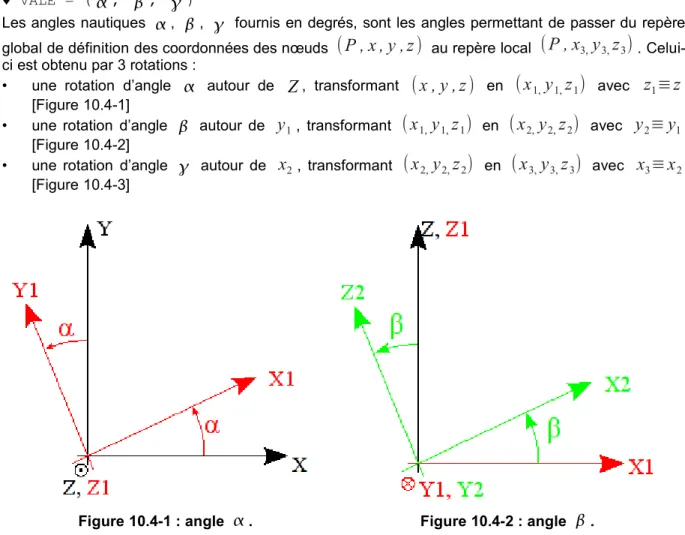

Opérandes CARA = ’ANGL_NAUT’

ANGL_NAUT permet de définir le repère local associé à un maillage de type POI1 ou un nœud (pour un élément discret). Il est également possible de définir l'orientation d'un segment, mais dans ce cas, le segment doit être de longueur nulle, car sinon les 2 premiers angles sont définis (voir ANGL_VRIL). PRECISION permet de définir la longueur en dessous de laquelle le maillage est considéré comme de taille nulle.

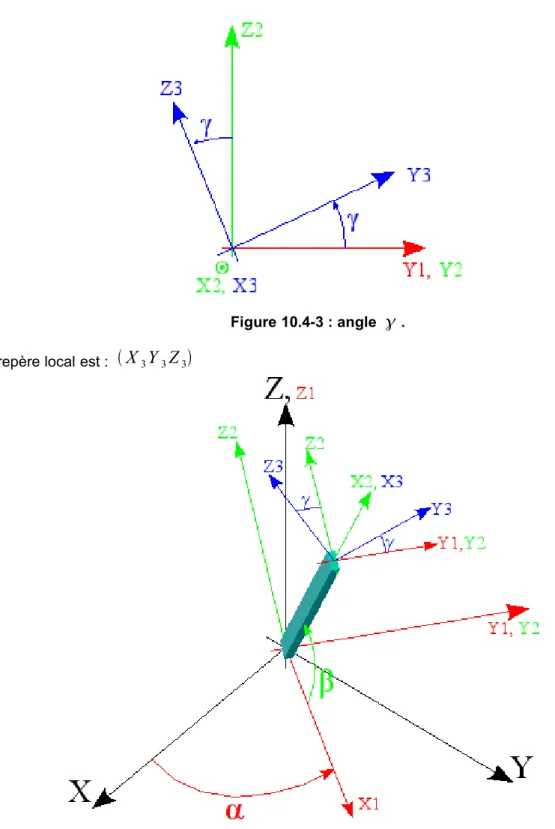

Figure 10.4-3 : angle  . Le repère local est :  X 3 Y 3 Z 3 

Opérandes CARA = ’VECT_X_Y’

Opérande CARA = ’ANGL_VRIL’

VECT_Y permet de définir le repère local autour de l'axe défini par un maillage SEG2 (radial ou discret). Il convient de donner les 3 composantes d'un vecteur z qui oriente le tube générateur (ligne continue tracée sur le tube, définissant pour chaque élément l'origine de l'angle  utilisé pour exprimer l'ovalisation et la déformation). Cette précision est utilisée pour la construction du générateur ainsi que pour définir la limite entre un élément de canalisation droit et un élément courbe (différence basée sur l'alignement de 3 ou 4 nœuds de l'élément).

Permet d'attribuer aux poutres cintrées (POU_C_T) (éléments à 2 nœuds) des propriétés liées à la courbure de l'élément (rayon de courbure et orientation du plan de l'arc). Les mots-clés de DEFI_ARC servent à définir les propriétés géométriques (rayon de courbure et plan du cintrage) de l'élément de poutre courbe. Définir la précision pour vérifier que C est bien le centre de l'arc de cercle NiNJ : C Ni−C Njeps CRITERES : ' ABSOLU.

L'angle arc détermine la rotation autour de l'axe local xl (défini par les deux extrémités de l'arc Ni et Nj) permettant le passage de. Mots clés permettant de définir la section de poutre multi-fibres (modélisation POU_D_EM ou POU_D_TGM) en affectant à l'élément de poutre (maille SEG2) des groupes de fibres définis à l'aide de l'opérateur DEFI_GEOM_FIBRE (U4-26.01). Concept créé par DEFI_GEOM_FIBRE [U4.26.01], contenant la description de tous les groupes de fibres étudiés.

AREA(FIBRE) est calculée en additionnant les aires des fibres, pour tous les groupes de fibres définis par le mot-clé GROUP_FIBRE de l'opérande FIBRE de la commande DEFI_GEOM_FIBRE. AREA(SECTION) est calculée en sommant les aires des fibres définies par le mot clé GROUP_FIBRE de l'opérande SECTION de la commande DEFI_GEOM_FIBRE. L'INERTIE (FIBRE) est calculée en sommant les s.d2 des fibres définies dans tous les groupes de fibres définis par le mot-clé GROUP_FIBRE de l'opérande FIBRE de la commande DEFI_GEOM_FIBRE.

Lorsque la section est définie par un maillage (mot-clé MAILLAGE_SECT sous l'opérande SECTION de la commande DEFI_GEOM_FIBRE), le calcul de l'inertie totale de tous les éléments surfaciques ne prend pas en compte l'inertie propre à chacun des éléments. On retrouve dans VALE la liste des valeurs qui permettent de définir la matrice élémentaire de l'élément discret. Permet d'attribuer un coefficient à un élément discret pour construire une matrice de rigidité complexe (modélisation de l'amortissement hystérétique) telle que la matrice construite.

Pour un tableau défini sur un maillage de type SEG2, l'opérande REPERE = 'LOCAL' permet de faire référence au repère local associé au maillage (nœud initial, nœud final) complété, si nécessaire, d'un angle de torsion défini par le mot clé ORIENTATION [ §dix]. ECCENTRATION : la valeur de l'excentricité ez (constante pour tous les nœuds du maillage) de la couche de renforts par rapport au treillis support (la distance mesurée sur la normale du treillis support), (modélisation GRILLE_EXCENTRE uniquement). Comme ANGL_REP, ce mot-clé permet de définir la référence locale de l'élément.

Cela permet de leur attribuer des matériaux ou des comportements afin d'utiliser un opérateur non linéaire.

Figure 11.7-1 : Rayon de courbure dans le repère local de l’élément.

Opérande CARA = ’VECT_Y’

Opérande CARA = ’GENE_TUYAU’

Ce vecteur doit être défini à la fin d'un nœud ou d'un tube GROUP_NO.

Remarque

Syntaxe

Opérandes POIN_TANG / NOEUD_POIN_TANG / GROUP_NO_POIN_TG

Opérandes CENTRE / NOEUD_CENTRE / GROUP_NO_CENTRE

Opérandes PRECISION / CRITERE

Opérandes RAYON / ORIE_ARC

Opérande COEF_FLEX , COEF_FLEX_XZ , COEF_FLEX_XY : coefficients de flexibilité

Opérandes INDI_SIGM / INDI_SIGM_XZ / INDI_SIGM_XY : Intensification des contraintes

Remarque

Exemple d’utilisation

Syntaxe

But

Mot clé MULTIFIBRE

Opérandes MAILLE et GROUP_MA

Opérande GROUP_FIBRE

Mot clé GEOM_FIBRE

Opérandes PREC_AIRE / PREC_INERTIE

Syntaxe

Opérandes

Règles d’utilisation
Opérandes VALE
Opérandes K_( matrices de rigidité) ou A_ (matrices d’amortissement)
Opérandes M_ Matrices de masse
Opérande AMOR_HYST
Opérande REPERE

Elles peuvent être importées dans des matrices de masse Code_Aster discrétisées sur un maillage de type SEG2 défini par d'autres logiciels. Généralement, nous attribuons des valeurs de masse et d'inertie ponctuelles (maillage POI1) par M_T_D_N ou M_TR_D_N.

Syntaxe

Opérande ANGL_REP

Opérande ANGL_EULER

Opérandes ANGL_AXE / ORIG_AXE

Syntaxe

Opérande GROUP_MA / MAILLE

Opérandes A_FLUI / A_CELL / COEF_ECHELLE

Syntaxe

Description des opérandes

EXCENTREMENT_F0 : fonction qui donne l'excentricité (constante pour tous les nœuds du maillage) de la couche de renforts par rapport au treillis support (distance mesurée sur la normale du treillis support), (modélisation GRILLE_EXCENTRE uniquement). La projection du vecteur saisi via le mot-clé AX définit le vecteur y local, tandis que ANGL_REP détermine le vecteur x local. Par exemple, dans le cas d'une géométrie cylindrique, elle permet de définir circonférentiellement la direction des renforts.

Pour définir un maillage contenant des armatures dans le sens longitudinal et dans le sens transversal, vous devez créer deux couches d'éléments (commande CREA_MAILLAGE, mot-clé CREA_GROUP_MA), une couche d'éléments pour la direction longitudinale et une deuxième couche d'éléments pour la direction transversale.

Syntaxe

Description des opérandes

Syntaxe

Principe de détermination des caractéristiques des éléments discrets

Pour les raideurs en rotation, on divise le reste (restant après suppression des contributions dues aux traductions) de la même manière que les traductions. Si l'on calcule les forces et moments résultants au point O dus à la répartition des ressorts à chaque nœud du maillage du radier et si on les identifie avec les valeurs obtenues par PARASOL, on obtient les formules suivantes. Pour chaque maille surfacique du radeau, on calcule la surface, on la divise par le nombre de sommets du maillage et on assigne cette contribution à chaque nœud du maillage.

Nous considérons que l'on peut appliquer les mêmes formules pour effectuer une répartition d'éléments amortisseurs discrets.

Exemple d’utilisation

Si le mot clé INFO = 2, les valeurs calculées ci-dessus sont écrites dans le fichier MESSAGE au format de commande Code_Aster.

Syntaxe
