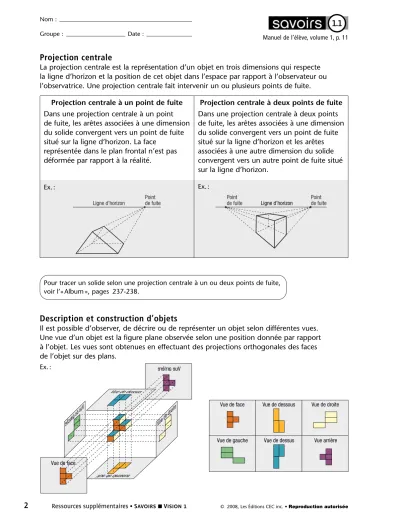

Projection centrale
La projection centrale est la représentation d’un objet en trois dimensions qui respecte la ligne d’horizon et la position de cet objet dans l’espace par rapport à l’observateur ou l’observatrice. Une projection centrale fait intervenir un ou plusieurs points de fuite.
Description et construction d’objets
Il est possible d’observer, de décrire ou de représenter un objet selon différentes vues.
Une vue d’un objet est la figure plane observée selon une position donnée par rapport à l’objet. Les vues sont obtenues en effectuant des projections orthogonales des faces de l’objet sur des plans.
Ex. :
Projection centrale à deux points de fuite Dans une projection centrale à deux points de fuite, les arêtes associées à une dimension du solide convergent vers un point de fuite situé sur la ligne d’horizon et les arêtes associées à une autre dimension du solide convergent vers un autre point de fuite situé sur la ligne d’horizon.
Ex. : Projection centrale à un point de fuite
Dans une projection centrale à un point de fuite, les arêtes associées à une dimension du solide convergent vers un point de fuite situé sur la ligne d’horizon. La face
représentée dans le plan frontal n’est pas déformée par rapport à la réalité.
Ex. :
Pour tracer un solide selon une projection centrale à un ou deux points de fuite, voir l’« Album », pages 237-238.
Vue de face
Vue arrière
Vue de face
Vue de gauche
Vue de dessous
Vue de dessus
Vue de droite
Vue arrière Point
de fuite Ligne d’horizon
Point de fuite Point
de fuite Ligne d’horizon
