Anexo C Diccionario de Datos y Normas de Captura BTN25

(1)

BTN25

Base Topográfica Nacional de España

1:25.000

Anexo C

Diccionario de Datos y Normas de

Captura BTN25

(2)

(3)

Identificador

Editor

Antonio Boluda Lorenzo Camón Jesús Fernández Razola Juan José Guadalupe Gema Martín-Asín Felisa Quesada Antonio Varela Puesto

Fecha Febrero 2011

Tema Diccionario de Datos y Normas de Captura BTN25 Proyecto _BTN25

Unidad Subdirección General de Cartografía Estado Versión 2.3

Objetivo

Descripción

Contribuciones

Isaac Barredo María Cárceles Ana de las Cuevas Francisco Dávila José Luis Esteban Amaya García Amalio González Domingo Momblona Rafael Momblona Carmen Olmo Rebeca Pascual

Eliminado: 2010-09-29

Eliminado: Septiembre 2010

(4)

Documentos relacionados

-Especificaciones BCN25 / Especificaciones BTN25 -Modelo de Datos y Catálogo de Fenómenos BTN25 v2.2 -Antiguas Normas de Restitución (documento 1984)

-Base Topográfica Armonizada (B.T.A.). Comisión de Normas. Consejo Superior Geográfico (C.S.G.)

Versiones:

Número de versión

Fecha Editor / modificado por

Comentarios

0.0 28-11-2007 Gema Martín-Asín

2.2.1 29-09-2010 Gema Martín-Asín

(5)

ÍNDICE

- INTRODUCCIÓN

- PARÁMETROS DE CAPTURA Y CRITERIOS DE SELECCIÓN

- CATÁLOGO DE FENÓMENOS

• 0101L Límite Administrativo Cartográfico

• 0104P Hito

• 0107S Zona Protegida

• 0201L Curva de Nivel

• 0204P Punto Acotado

• 0207L/0207S Discontinuidad

• 0301L Río

• 0304L Cauce Artificial

• 0307L Tubería

• 0310L Rambla

• 0312L Eje de Conexión Hidrografía

• 0316S Laguna

• 0319S Humedal

• 0325L Embalse

• 0328S Almacenamiento de Agua

• 0331S Depósito de Agua

• 0334P Surgencia

• 0337P Cascada

• 0340P Sifón

• 0343P Hito Kilométrico de Canal

• 0346P Boca de Hidrografía

• 0349L Cierre Convencional

• 0352L Línea de Costa

(6)

• 0507S Edificación

• 0513S Instalación Industrial

• 0516S Edificio Religioso

• 0519S Molino

• 0522S Cementerio

• 0525P Monumento

• 0528L Cerramiento

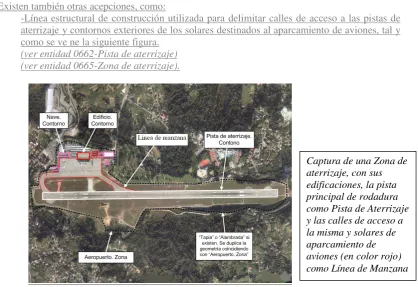

• 0531L Línea de Manzana

• 0534S Referencia Visual

• 0537P Cueva

• 0540P/0540S Explotación Minera • 0543P/0543L Túnel

• 0546L/0546S Paso Elevado

• 0549L Acueducto

• 0552L Presa

• 0555L/0555S Construcción Histórica • 0558P/0558S Yacimiento Arqueológico

• 0561S Zona Verde

• 0564S Instalación Deportiva

• 0567P/0567S Instalación Recreativa

• 0570S Construcción Hidrográfica

• 0573S Almacén de Residuos

• 0576S Depósito General

• 0601L Autopista/Autovía

• 0604L Carretera Convencional

Eliminado: 0534P

(7)

• 0638L Ferrocarril de Alta Velocidad

• 0641L Ferrocarril Convencional

• 0644L Transporte Especial

• 0647L Transporte Suspendido

• 0650S Estación de Ferrocarril

• 0653P Kilómetro de Ferrocarril

• 0656L Puerto

• 0659P/0659S Señal Marítima

• 0662S Pista de Aterrizaje

• 0665S Zona de Aterrizaje

• 0701L Conducción de Combustible

• 0704P Extracción de Combustible

• 0710L Línea Eléctrica

• 0713S Central Eléctrica

• 0716P Torre de Alta Tensión

• 0719S Transformación Eléctrica

• 0725P Antena

• 0801P Topónimo sin Geometría

• 0802P Topónimo con posible Geometría

• 0803L Línea de rotulación de Cadena Montañosa

• 0901S Marco de Hoja

• 1001P Señal Geodésica

- ATRIBUTOS COMUNES

ORIGEN_Z

(8)

El presente documento identifica las entidades que deben recogerse y especifica el nivel de detalle que debe tener la captura de información de los elementos que se toman del territorio para la generación de la Base Topográfica Nacional 1:25.000 (BTN25), así como favorecer la precisión, y rapidez en la toma de datos y facilitar la manipulación, análisis, comparación e interpretación de la información al quedar estructurados y estandarizados los datos recogidos.

La captura de los datos de BTN25 debe tener una resolución geométrica equivalente a una escala 1:10.000. Sin embargo el contenido seguirá siendo el adecuado a una escala 1:25.000, es decir, la selección de las entidades para la Base Topográfica Nacional a escala 1:25.000 toma como base el contenido y el criterio de selección de entidades que rigen en el Mapa Topográfico Nacional a escala 1:25.000 (MTN25).

Este documento ha sido elaborado siguiendo el Catálogo de Fenómenos vigente actualmente en el I.G.N. y en él se detallan el conjunto de entidades que deben ser capturadas, así como los atributos que pueden asociarse a cada una de ellas.

(9)

PARÁMETROS DE CAPTURA Y CRITERIOS DE SELECCIÓN

Parámetros de Captura

Para la correcta interpretación del documento, y con carácter general, deberá tenerse en cuenta lo siguiente:

La unidad de captura de información para BTN25 se corresponde con la actual distribución por hojas del MTN25. Las entidades capturadas con geometría poligonal que queden interrumpidas por el marco de hoja estarán representadas por dos entidades del mismo fenómeno, ambas con geometría poligonal y separadas por un borde común que debe coincidir con el límite de la hoja. Todas las entidades superficiales que se capturen deberán ir orientadas en sentido horario (sentido de las agujas del reloj).

La unidad de medida utilizada para el registro espacial de los datos es el decímetro para todas las entidades que se capturen. El juego de caracteres empleado, es decir la librería de fuentes de texto utilizada, garantizará la correcta inclusión e interpretación de los signos diacríticos (acentos ortográficos (grave, agudo y circunflejo) diéresis y tilde, apóstrofes, mayúsculas, minúsculas, eñes, ce cedilla (ç) y todos los caracteres especiales utilizados en todas las lenguas oficiales y dialectos de España.

La escala de visualización utilizada como escala de trabajo para la captura/actualización de elementos debe estar comprendida entre 1:2.000 - 1:7.000.

NOTA GENERAL

Las entidades planimétricas representativas de una determinada zona (por ejemplo. camping, subestación eléctrica, etc.) deberán capturarse por el elemento real y delimitador siempre que exista en el terreno (por ejemplo. muro, alambrada, etc.), y duplicar para esas entidades ese elemento perimetral con otro que indique la utilidad o finalidad de esa zona. En el interior de dichas zonas se ubican equipamientos destinados a dicho fin, representando las entidades tal y como se capturan (edificios, estanques, depósitos, etc.).

Captura planimétrica

1. Captura en modo continuo,

Para elementos lineales capturados en modo continuo, los parámetros de registro que deben establecerse son los siguientes:

• En líneas rectas, a partir del primer vértice del elemento debe realizarse un muestreo cada

(10)

5 m la distancia mínima entre puntos muestreados y 20 m la distancia máxima que debe existir entre vértices registrados.

2. Captura en modo discreto,

• Para elementos superficiales capturados en modo discreto, se establecerá un vértice en

cada uno de los puntos que se quiera registrar, estableciendo una longitud mínima de registro de 1 m.

• Para elementos lineales, la captura debe garantizar que la flecha formada cada 3 vértices

registrados de la línea sea superior a 2m.

Captura altimétrica

Código de campo cambiado Eliminado: inferior

(11)

De este modo, como información altimétrica una hoja BTN25 dispondría:

• Z procedente de la restitución / actualización con pares estereoscópicos

• Z = 0 m, para:

o información toponímica y de marco de hoja

• Z = -999 m, para:

o entidades actualizadas con ortofotos

o entidades generadas en 2D siguiendo los tratamientos establecidos para BTN25

Estas entidades con Z=-999 m posteriormente serán levantadas con el MDS (MDT en caso de no disponibilidad de MDS).

• Z = 20.000 m, para aquellas entidades recogidas mediante trabajos de gabinete y campo

(en el caso de no tener cota fiable).

Con este modo de proceder, la generación de un fichero final 3D obtenido mediante un MDS distinguiría cada entidad dependiendo de la naturaleza, fuente y fecha de captura, e impediría para las entidades recogidas en campo una asignación incorrecta de Z si se ha utilizado para su cálculo un vuelo de fecha anterior a la fecha de su toma en el terreno.

Criterios de Selección

Las medidas mínimas establecidas para la representación de las entidades, definidas en el presente documento, son aproximadas, y, en cada caso, deberán estar sujetas a valoración, ya que su captura dependerá de la densidad e importancia de dicha entidad en la zona. Por ejemplo, un estanque, de superficie inferior a la establecida en este documento, deberá tener representación en zonas de escasez de elementos hidrográficos.

El presente documento pretende, por tanto, establecer, en los fenómenos en lo que sea de aplicación, criterios objetivos de selección de la información, en función de la zona geográfica en la que estemos trabajando.

Criterio Térmico y de Humedad

Para valorar este factor, se emplea la clasificación agroclimática de Papadakis que establece los siguientes regímenes fundamentales para España:

• Húmedo (HU, Hu): No hay ningún mes seco

o HU (siempre húmedo): Todos los meses son húmedos

o Hu (húmedo): Uno o más meses no son húmedos

(intermedios)

• Desértico (de): Todos los meses con temperaturas medias de las máximas mayores de 15º

• Mediterráneo (ME, Me, me): Ni húmedo ni desértico y latitud mayor de 20º

o ME (mediterráneo húmedo):

Me (mediterráneo seco)

(12)

La selección se realizará con un criterio u otro en función de la zona de España donde se encuentre el centroide de la hoja del 1:25.000 en la que se esté trabajando y de acuerdo al documento relacionado en el Apéndice I: Régimen de Humedad según la clasificación de Papadakis (fuente de información: Atlas Nacional de España / Dirección de Obras Hidraúlicas y Calidad de las Aguas - Ministerio de Medio Ambiente. Año 2001).

Criterio de Pendiente

Existe una gran cantidad de clasificaciones en función de la pendiente, muchas de ellas con un enfoque diferente, dependiendo del tipo de uso que se le va a dar al territorio en estudio. Los intervalos de clasificación establecidos en este documento para efectuar la selección son los siguientes:

• Zona muy llana y con pocas irregularidades < 1 %

• Zona con pendiente suave o con algunas irregularidades 1 % – 3 %

• Zona costera con pendiente media o irregularidades no muy acusadas 3 % – 6 %

• Zona con pendiente acusada o con fuertes irregularidades 6 % – 20 %

• Zona con fuerte pendiente > 20 %

La selección se realizará utilizando el mapa de pendientes generado a partir de los MDT, resolución de 5m, procedentes del PNOA.

Criterio de Densificación

Determinadas entidades adquieren significación dependiendo de la densidad de dicha entidad en la zona. Ese carácter singular hace que la entidad sea representada a pesar de tener un tamaño menor que el establecido para su captura.

(13)

• Entidades lineales de un mismo fenómeno

o Zona de alta densidad de entidades lineales de un mismo fenómeno, cuando existan más de 5000 metros de entidades lineales en una zona de 1 Km x 1 Km. o Zona de baja densidad de entidades lineales de un mismo fenómeno, cuando

existan menos de 2000 metros de entidades lineales en una zona de 1 Km x 1 Km.

Para poder aplicar estos criterios de densificación a cada hoja de trabajo y poder trabajar en captura a nivel de hoja completa (a excepción de casos especiales en zonas de la hoja (por ejemplo: zonas de aprisco, alta densidad de cerramiento en espacios muy concretos)), es preciso realizar un estudio previo de la hoja, en la que se puede considerar que una hoja posee un determinado valor de densificación de un fenómeno si 1/3 de su superficie cumple con el valor indicado.

(14)

CATÁLOGO DE FENÓMENOS

0101 LÍMITE ADMINISTRATIVO CARTOGRÁFICO LIM_ADM_CART

Definición: Entidad lineal establecida convencionalmente que define la división administrativa.

Geometría: Línea

ATRIBUTOS:

ATRIBUTO: 0101L01 TIPO TIPO_0101 CodeList

01 NACIÓN

02 COMUNIDAD AUTÓNOMA

03 PROVINCIA

04 MUNICIPIO

05 COMARCA

El atributo TIPO define el tipo de zona administrativa que delimita

-NACIÓN: Entidad jurídica y política formada por el conjunto de los habitantes de un país regido por el mismo gobierno

-COMUNIDAD AUTÓNOMA: División administrativa resultante de la agrupación de provincias históricamente afines

-PROVINCIA: División administrativa resultante de la agrupación de municipios con autoridades propias

-MUNICIPIO: Conjunto formado por las personas y el territorio donde habitan, sujeto a la autoridad y administración local

-COMARCA: División natural del territorio de muy diferente extensión que suele tener nombre propio

ATRIBUTO: 0101L02 SITUACIÓN ADMINISTRATIVA SADMI_0101 CodeList

01 PERMANENTE

(15)

MÉTODO DE CAPTURA

La información a considerar en BTN25 es la procedente de la Base de Datos de Líneas Límite (SIGLIM) del Instituto Geográfico Nacional.

(16)

0104 HITO HITO

Definición: Señal permanente colocada para fijar las líneas que definen los límites territoriales de la divisiones administrativas

Geometría: Punto

ATRIBUTOS:

ATRIBUTO: 0104P01 TIPO TIPO_0104 CodeList

01 INTERNACIONAL

02 MUNICIPAL

El atributo TIPO define el tipo de hito que delimita el límite administrativo

-INTERNACIONAL: Mojón o señal para marcar la frontera entre naciones (MUGAS-piedras prismáticas de hormigón o cruces grabadas en piedra)

-MUNICIPAL: Mojón o señal para marcar linderos de términos municipales

ATRIBUTO: ETIQUETA CODIFICACIÓN

OBLIGATORIA

0104P0101: HITO INTERNACIONAL

NNN (ej. 472)

(NNN: máx. 3 dígitos sin ceros a la izquierda)

OPCIONAL

RESTO

El atributo ETIQUETA es la designación o denominación verbal que recibe cada una de las entidades de un fenómeno y que permite distinguirlo de otros. Dependiendo del fenómeno, en la BTN25 será:

-OBLIGATORIA su inclusión para determinados fenómenos, atributos o combinaciones de atributos -OPCIONAL, pudiendo dentro de un mismo fenómeno existir instancias etiquetadas y otras no -NO APLICABLE, el fenómeno no adopta valor para el atributo ETIQUETA (debe quedar sin rellenar)

Las entidades que se capturan para este fenómeno son elementos puntuales que representan las señales permanentes que definen los límites territoriales.

Con formato: Fuente: Sin Cursiva

(17)

0107 ZONA PROTEGIDA ZON_PRO

Definición: Áreas naturales protegidas

Geometría: Superficie

ATRIBUTOS:

ATRIBUTO: 0107S01 TIPO TIPO_0107 CodeList

01 PARQUE NACIONAL

02 PARQUE NATURAL

El atributo TIPO define el tipo de zona protegida que delimita

-PARQUE NACIONAL: Espacio natural de alto valor natural y cultural, poco alterado por la actividad humana que, en razón de sus excepcionales valores naturales, de su carácter representativo, la singularidad de su flora, de su fauna o de sus formaciones geomorfológicas, merece su conservación una atención preferente y se declara de interés general de la Nación por ser representativo del patrimonio natural español.

-PARQUE NATURAL: Espacio natural poco transformado por la explotación u ocupación humana que, en razón a la belleza de sus paisajes, la representatividad de sus ecosistemas o la singularidad de su flora, de su fauna o de sus formaciones geomorfológicas, poseen unos valores ecológicos, estéticos, educativos y científicos cuya conservación merece una atención preferente. En los parques naturales "se podrá limitar el aprovechamiento de los recursos naturales, prohibiéndose en todo caso los incompatibles con las finalidades que hayan justificado su creación" y se facilitará la entrada de visitantes con las limitaciones precisas para garantizar la protección de aquéllos. Un parque natural es un espacio natural protegido cuya competencia es exclusiva de las Comunidades Autónomas.

En esta categoría se incluyen los restantes espacios naturales protegidos de las Comunidades Autónomas: parques regionales, parques rurales, áreas naturales de especial interés, monumento natural protegido, reservas naturales, sitio de interés científico, paraje protegido, etc., no incluyéndose las ZEPAS y los LIC.

OBLIGATORIA

Eliminado: ¶

-En la actualidad, BTN25-3D no dispone de información sobre hitos municipales.¶

Salto de página

(18)

(19)

0201 CURVA DE NIVEL CUR_NIV

Definición: Línea imaginaria de altitud constante que sirve para describir la forma tridimensional de la superficie terrestre, incluyendo aquellas zonas sumergidas por masas de agua.

ATRIBUTOS:

01 NORMAL

02 DE DEPRESIÓN

03 EN GLACIAR

04 BATIMÉTRICA

El atributo TIPO define el tipo de línea de altitud constante utilizado para describir la forma del terreno -NORMAL: Corresponde al caso genérico de curva de nivel

-DE DEPRESIÓN: La curva de nivel delimita una zona donde el terreno está hundido con respecto a las regiones circundantes

-EN GLACIAR: La curva de nivel delimita una zona de hielos

-BATIMÉTRICA: La curva de nivel describe la forma tridimensional del relieve del fondo marino y delimita zonas de profundidad constante

ATRIBUTO: 0201L02 CATEGORÍA CATEG_0201 CodeList

01 NORMAL

02 MAESTRA

03 AUXILIAR

El atributo CATEGORÍA define la equidistancia entre curvas de nivel -NORMAL: Curva de nivel de equidistancia 10 metros -MAESTRA: Curva de nivel cuya cota es múltiplo de 50 metros. -AUXILIAR: Curva de nivel cuya cota finaliza en 5 (metros).

ATRIBUTO: 0201L03 ORIGEN ORIGE_0201 CodeList

₀₀ _DESCONOCIDO

01 RESTITUCIÓN

(20)

-MDT: Curva de nivel obtenida mediante interpolación de un modelo digital del terreno -HIDROGRÁFICO: Curva de nivel procedente de la batimetría del Instituto Hidrográfico de la

Marina

ATRIBUTO: 0201L04 COTA COTA_0201 METRO Integer

El atributo COTA representa la altitud de la curva de nivel expresada en metros para la superficie terrestre y la profundidad expresada en metros para el relieve del fondo marino, tomando como origen, en ambos casos, la referencia altimétrica que corresponda (el nivel medio del mar en Alicante, para Península, Baleares, Ceuta y Melilla), y la referencia local insular en cada isla para Canarias.

NO APLICABLE

El método de captura de curvas de nivel sobre superficie terrestre se obtiene a partir de restitución fotogramétrica. Su representación es a través de elementos lineales continuos, sin cortes ni intersecciones entre ellas, salvo en el caso de curvas auxiliares que sí pueden quedar cortadas. Las curvas de nivel deberán ser consecutivas a la equidistancia debida, no debiendo existir discrepancias superiores o inferiores a los 10 m. entre dos curvas de nivel consecutivas.

Si la actualización planimétrica de una hoja ya restituida se ha hecho mediante el uso de ortofotografías digitales, la actualización altimétrica de las zonas afectadas se calcula utilizando el modelo digital de elevaciones asociado a las mismas.

(21)

0204 PUNTO ACOTADO PUN_ACO

Definición: Punto genérico de altitud conocida, que se representa para facilitar la interpretación gráfica de la morfología del terreno.

ATRIBUTOS:

ATRIBUTO: 0204P01 SITUACIÓN SITUA_0204 CodeList

00 DESCONOCIDO

01 SOBRE EL TERRENO

02 ELEVADO

El atributo SITUACIÓN define la localización del punto de cota

-DESCONOCIDO: Punto de cota en el que no se conoce el valor del atributo SITUACIÓN

-SOBRE EL TERRENO: Punto de cota que se encuentra sobre la superficie terrestre. En la actualidad todos los puntos acotados de BTN25 se sitúan sobre el terreno

-ELEVADO: Punto de cota que se encuentra sobre edificaciones o estructuras elevadas respecto al nivel de la superficie terrestre

00 DESCONOCIDO

01 GENÉRICO

02 CERRO

03 HOYA

04 COLLADO

El atributo TIPO define la clasificación de punto acotado utilizada para describir la morfología del terreno

-DESCONOCIDO: Punto de cota en el que no se conoce el valor del atributo TIPO. No aplicable en puntos acotados (en la actualidad, en BTN25, están todos clasificados)

-GENÉRICO: Punto de cota sin ninguna particularidad que merezca ser reseñada. Punto de cota no clasificado

-CERRO: Punto de cota máxima, rodeado de curvas de nivel de cota inferior -HOYA: Punto de cota mínima, rodeado de curvas de nivel de cota superior

-COLLADO: Punto de cota en terreno de doble curvatura, con paso de vía de comunicación (puerto) o sin paso de vía

(22)

OBLIGATORIA

0204P0202: CERRO

OBLIGATORIA 0204P0204: COLLADO

NO APLICABLE

0204P0201: GENÉRICO

OPCIONAL

RESTO

Las entidades que se capturan para este fenómeno son elementos puntuales que representan aquellos puntos sobre el terreno que se consideran claves para la definición correcta de la superficie terrestre, no debiendo existir puntos de cota en el interior de aguas continentales ni oceánicas. En general, deben capturarse todos los puntos singulares del terreno, picos, collados, hoyas, puntos distribuidos en los escarpados, etc.

La altitud del punto acotado que se capture debe estar comprobada de modo que su diferencia con la curva de nivel consecutiva no exceda en más menos 10 m. en todos los casos. Como excepción y cuando no tenga representación la curva de nivel que lo engloba se permitirá una diferencia de (más menos) 19 metros entre la cota del punto acotado y la cota de la curva más próxima (es decir, en estos casos se permite la no existencia de una curva de nivel).

(23)

Criterio de Selección

La densidad de puntos acotados que deben recogerse varía según el tipo de terreno y su pendiente.

(por ejemplo. en zonas muy llanas o con pendiente suave, donde las curvas de nivel pueden ser poco definitorias del terreno, es conveniente aportar un mayor número de puntos de cota para definir mejor el relieve de la zona).

• En zona muy llana (pendiente inferior al 1 %), el número de puntos adecuado debe ser de

3 puntos de cota por Km2_{o que la distancia máxima entre ellos no supere los 500m.}

• En zona con pendiente suave (pendiente comprendida entre 1 y 3%), una media de 1

punto de cota por Km2_.

• En zona costera de pendiente media, de pendiente acusada o fuerte pendiente (pendiente

superior al 3%), unicamente se recoge el punto acotado cuando exista una diferencia respecto de la altitud de la curva de 10m y en los casos de puntos acotados relativos a hoyas, collados, picos o cerros o puntos significativos del terreno.

(24)

0207 DISCONTINUIDAD DISCON

Definición: Línea (o superficie) que delimita zonas de cambios repentinos de pendiente o zonas de declive o hundimiento del terreno.

Geometría: Línea (L), Superficie (S)

ATRIBUTOS:

00 DESCONOCIDO

01 TERRAPLÉN

02 DESMONTE

ATRIBUTO: 0207S01 TIPO_0207 CodeList

05 ESCARPADO

06 ROQUEDO

07 LAVAS

El atributo TIPO indica el tipo de situación que produce la zona de discontinuidad

-DESCONOCIDO: Discontinuidad lineal de la que se desconoce el valor del atributo TIPO (caso muy excepcional)

-TERRAPLÉN: Línea de ruptura que representa el límite de una superficie inclinada que impide derrumbamientos del terreno y realizado para dar paso a una infraestructura de comunicación. Puede ser natural, formado por materiales granulares bajo la acción de la gravedad, o artificial, construido mediante relleno o aporte de tierras. Estos últimos son los únicos que se representan

-DESMONTE: Línea de ruptura artificial que representa el límite de una superficie inclinada que impide derrumbamientos del terreno, mediante vaciado de las tierras previamente existentes, y realizado para dar paso a una infraestructura de comunicación

-ESCARPADO: Zona de ruptura que delimita una zona del terreno donde se produce una discontinuidad debido a una pendiente muy fuerte o a un corte vertical del terreno

-ROQUEDO: Zona que delimita un terreno con abundancia de rocas

Con formato: Fuente: Cursiva

(25)

Desmonte-Terraplén

Taludes lineales construidos por el hombre mediante el vaciado de tierras (desmonte) o el aporte de tierras ajenas (terraplén), realizado para dar paso a una infraestructura de comunicación (redes de transporte) a través de una ladera. Tendrán representación exclusivamente aquellos cuya distancia planimétrica al eje representativo de calzada de la vía de comunicación sea superior a 25 m y con longitud mayor de 250 m, o en aquellos casos en los que el desnivel sea superior a 8m.

Desmonte:

Las entidades para este fenómeno se capturan de modo continuo por sus bordes superiores tal y como indican el croquis y la figura y el sentido de registro será el sentido horario (observado desde la vía de comunicación).

Eliminado: ¶

(26)

Las entidades para este fenómeno se capturan de modo continuo por sus bordes inferiores tal y como indican las figuras y el sentido de registro será el sentido horario (observado desde la vía de comunicación).

Con formato: Sangría: Izquierda: 1.27 cm

(27)

Desmonte-Terraplén

En el caso mixto desmonte-terraplén, la captura está indicada mediante el siguiente croquis y el sentido de registro será el de la figura:

Escarpado

Las entidades para este fenómeno se capturan de modo continuo mediante una línea que representa el borde superior del desplome del terreno o mediante una superficie que delimita la zona de pendiente pronunciada.

(28)

0301 RÍO RIO

Definición: Recorrido de una corriente de agua natural y de caudal más o menos constante, que recoge los aportes de una cuenca fluvial.

ATRIBUTOS:

ATRIBUTO: 0301L01 COMPONENTE COMPO_0301 CodeList

01 EJE

02 MARGEN

El atributo COMPONENTE define el tipo de captura empleada para representar el río

-EJE: Línea que representa el río cuando se recoge por su eje representativo

-MARGEN: Línea que pertenece al borde o margen del río

ATRIBUTO: 0301L02 RÉGIMEN REGIM_0301 CodeList

01 PERMANENTE

02 NO PERMANENTE

El atributo REGIMEN define el régimen de aguas que tiene el río

-PERMANENTE: El río lleva agua todo el año o la mayor parte del año -NO PERMANENTE: El río lleva agua solo una parte del año o raramente

ATRIBUTO: 0301L03 CATEGORÍA CATEG_0301 CodeList

01 PRIMERA

02 SEGUNDA

07 TERCERA Y CUARTA

08 QUINTA Y SEXTA

(29)

OBLIGATORIA

0301L0301: RÍO DE 1ª

OBLIGATORIA

0301L0302: RÍO DE 2ª

OBLIGATORIA

0301L0307: RÍO DE 3ª o 4ª

OPCIONAL

RESTO

Las entidades que se capturan para este fenómeno son elementos lineales continuos, cuyo sentido de registro debe ser aguas abajo, desde el nacimiento hasta la desembocadura, bien sea en el mar o en otro curso de orden superior.

Estas entidades no deben aparecer interrumpidas en el caso de embalses o lagunas, lleven o no presa, es decir se dará continuidad a través de la laguna o el embalse.

CONTINUIDAD A TRAVÉS DE LAGUNA SIN PRESA

Situación inicial de captura Situación final

CONTINUIDAD A TRAVÉS DE LAGUNA CON PRESA

(30)

un elemento puntual ‘Boca de Hidrografía’ (ver entidad 0346-Boca de Hidrografía) y otro sobre el primer vértice del eje del río cuando éste vuelva a aparecer.

Un curso de agua no debe cortarse nunca en el cruce con una vía de comunicación, ni en el caso que lleve puente o pontón, es decir no debe cortarse el trazado del curso de agua. Solo aparecerá interrumpido en el caso de canalizaciones subterráneas.

En la captura debe ponerse especial cuidado en que los cursos de agua discurran por la concavidad formada por las curvas de nivel, de modo que en su cruce con las curvas de nivel, la altitud sea aproximadamente la misma con una diferencia máxima de 2,5 m.

Los cursos fluviales se clasifican según el nivel de aguas que lleve en el momento de la captura en permanentes o no permanentes.

Ríos permanentes

Un curso fluvial se considera permanente si lleva agua durante todo el año o la mayor parte del año.

Captura de ríos permanentes representados por el eje

Un río permanente se captura por su eje siempre que su anchura sea menor a 5 m. en el terreno.

Captura de ríos permanentes representados por sus márgenes

Un curso permanente se registra por sus dos márgenes cuando su anchura supere los 5 m. en el terreno aproximadamente.

En estos casos además de los bordes del río debe representarse su eje de conexión (ver

entidad 0312-Eje de Conexión Hidrografía) como una línea que constituye el eje imaginario del río y que debe ir conectada con el eje hidrográfico de otra entidad, bien sea otro eje de conexión o el eje representativo por el cual se representa otra entidad hidrográfica, de modo que asegure la continuidad de la red correspondiente.

Ríos no permanentes

Un curso fluvial se considera no permanente si lleva agua sólo una parte del año o raramente, para ello es conveniente consultar la fecha del vuelo y la cartografía existente en caso de

Eliminado: Entidad

(31)

En estos casos además de los bordes del río debe representarse su eje de conexión (ver

entidad 0312-Eje de Conexión Hidrografía) como una línea que constituye el eje imaginario del río y que debe ir conectada con el eje hidrográfico de otra entidad, bien sea otro eje de conexión o el eje representativo por el cual se representa otra entidad hidrográfica, de modo que asegure la continuidad de la red correspondiente.

Para seleccionar la hidrografía, hay que poner especial cuidado en no dar un efecto erróneo de mucha hidrografía en zonas donde hay numerosos arroyos o barrancos y generalizar de acuerdo a la zona de España donde se encuentre la hoja de trabajo.

Las vaguadas son ondulaciones sin hendiduras en el terreno, producidas por la lluvia y no se representan ya que vienen indicadas por las curvas de nivel.

• España Húmeda, deben capturarse todos los cursos de agua que tengan topónimo en el

MTN y omitir aquellos cuya longitud sea inferior a 500 m. en el terreno y no lleven etiqueta.

• España Semiárida, mismo criterio que para la España Húmeda.

• España Seca, deben capturarse todos los cursos de agua que tengan topónimo en el MTN.

Si el terreno tiene muchos cursos discontinuos, debidos al efecto de erosión de las aguas, sólo deben registrarse aquellos que tengan una longitud superior a 2000 m., para evitar el efecto erróneo de hidrografía abundante en zonas donde apenas existe.

(32)

0304 CAUCE ARTIFICIAL CAU_ART

Definición: Obra realizada para conducir una corriente de agua de caudal más o menos constante, para usos generalmente agrícolas o industriales

ATRIBUTOS:

ATRIBUTO: 0304L01 COMPONENTE COMPO_0304 CodeList

01 EJE

02 MARGEN

El atributo COMPONENTE define el tipo de captura empleada para representar el cauce artificial

-EJE: Línea que representa el cauce artificial cuando se recoge por su eje representativo -MARGEN: Línea que pertenece al borde o margen del cauce artificial

ATRIBUTO: 0304L02 SITUACIÓN SITUA_0304 CodeList

00 DESCONOCIDO

01 SUBTERRÁNEO

02 SUPERFICIAL

03 ELEVADO

El atributo SITUACIÓN describe la situación del tramo del cauce artificial respecto de la superficie terrestre

-DESCONOCIDO: Cauce artificial del que se desconoce el valor del atributo SITUACIÓN. En la actualidad, en BTN25 están todos los cauces artificiales clasificados

-SUBTERRÁNEO: El tramo de cauce artificial está conducido por un túnel subterráneo o soterrado respecto de la superficie terrestre

-SUPERFICIAL: El tramo de cauce artificial está situado sobre la superficie terrestre -ELEVADO: El tramo de cauce artificial está elevado respecto de la superficie terrestre

(33)

-ACEQUIA: Zanja donde son conducidas las aguas para el riego, conexión entre salinas y para otros usos

-CANAL: Cauce artificial de mayor importancia que una acequia y fácilmente distinguible por su mayor longitud y anchura.

OBLIGATORIA

0304L01020403: CANAL DE DOBLE MARGEN(*)

OPCIONAL

RESTO

Las entidades que se capturan para este fenómeno son elementos lineales continuos, cuyo sentido de registro es el definido por la corriente de las aguas, que generalmente se puede determinar a pesar de ser sensiblemente horizontales, con ayuda de la información hidrográfica cercana.

En la actualidad, los tramos elevados para el conjunto de todas las entidades se capturan como tramos lineales coincidentes vértice a vértice, con el elemento lineal ‘acueducto’, mientras que los tramos subterráneos se capturan como ‘tubería’, perdiéndose en estos casos la continuidad del cauce artificial, que solo quedaría descrita a través del atributo ‘etiqueta’.

Drenaje-Acequia

Las acequias son conducciones de agua para riego construidas de tierra o fábrica. Se representan siempre por su eje, ya que su anchura no permite el registro de sus márgenes.

Para los drenajes se contempla una nueva acepción en el caso de salinas, válida solo para BTN,

que se corresponde con la línea de separación o murete de separación entre vasos (ver entidad

0358-Salinas).

En la captura debe ponerse especial cuidado en el cruce de acequias y curvas de nivel, cuidando que la curva de nivel no cruce más de una vez la acequia, excepto cuando ésta vaya elevada.

El criterio de selección es el siguiente:

• Zona de alta densidad de Acequia-Drenaje, sólo tendrán representación aquellos que

(34)

Un canal es un cauce artificial con fines de riego, navegación, etc. de mayor importancia que una acequia, y fácilmente distinguible por su mayor longitud y anchura. El canal se reconoce por su pequeña pendiente y su carácter rectilíneo y parten siempre de ríos, permanentes o no, de embalse, lagos, lagunas, etc.

Si discurren próximos a vías de comunicación, FF.CC., casas, etc., se cuidará que no se crucen o intercepten, respetando el trazado rectilíneo del canal.

Captura de canales representados por el eje

Los canales representados por su eje son aquellos en los que su ancho es menor de 5 m. en el terreno aproximadamente, debiendo registrarse todos los detalles anejos, tales como compuertas, pontones, pasos superiores e inferiores, etc.

Si en el momento del vuelo aparecen secos, deben representarse como tal dejando para el posterior trabajo de gabinete y campo el estudio de su posible abandono.

Si discurren próximos a vías de comunicación, FF.CC., casas, etc., su captura no debe interceptar ni cruzar el resto de entidades.

-Su sentido de registro será el mismo en el que discurre el agua (generalmente se puede determinar a pesar de ser sensiblemente horizontales o bien con ayuda de la información hidrográfica cercana).

Captura de canales representados por sus márgenes

Las únicas entidades de este fenómeno que se capturan por sus márgenes son las relativas a los canales mayores, clasificando como tales aquellos cuya anchura es superior a 5 m. en el terreno aproximadamente, capturándose además todos los elementos anejos al canal.

En estos casos además de los bordes del canal debe representarse su eje de conexión (ver

entidad 0312-Eje de Conexión Hidrografía) como una línea que constituye el eje imaginario del canal y que debe ir conectada con el eje hidrográfico de otra entidad, bien sea otro eje de conexión o el eje representativo por el cual se representa otra entidad

(35)

0307 TUBERÍA TUBERI

Definición: Conducto cubierto/cerrado dispuesto para el paso y distribución de agua.

ATRIBUTOS:

ATRIBUTO: 0307L01 SITUACIÓN SITUA_0307 CodeList

01 SUBTERRÁNEO

02 SUPERFICIAL

03 ELEVADO

El atributo SITUACIÓN define la localización del tramo de tubería respecto de la superficie terrestre

-SUBTERRÁNEO: El tramo de tubería es conducido por un túnel subterráneo o soterrado respecto de la superficie terrestre

-SUPERFICIAL: El tramo de tubería está situado sobre la superficie terrestre -ELEVADO: El tramo de tubería está elevado respecto a la superficie terrestre

OPCIONAL

Las entidades que se capturan para este fenómeno son elementos lineales continuos representados por su eje y cuyo sentido de registro es el que va del punto más alto al punto más bajo.

Los tramos elevados, en la actualidad, se capturan como tramos lineales coincidentes vértice a vértice, con el elemento lineal ‘acueducto’ y cuyo sentido de registro es el definido anteriormente.

Deben llevar etiqueta identificativa aquellos tramos de tubería subterránea o elevada que formen parte del trazado de un canal.

(36)

0310 RAMBLA RAMBLA

Definición: Curso de gran caudal en el que esporádicamente discurre agua

OPCIONAL

Las entidades que se capturan para este fenómeno son elementos lineales continuos que representan los bordes o márgenes exteriores de su cauce y cuyo sentido de registro debe ser aguas abajo, desde el nacimiento hasta la desembocadura, bien sea en el mar o en otro curso de orden superior.

No se capturan ramblas por su eje. En BTN, el método de captura es el mismo que el descrito para la Entidad 0301: Río (Régimen de aguas: Permanente/NoPermanente). En este caso, el indicativo de rambla se hace a través de su etiqueta.

En el caso de la captura de ramblas a través de sus márgenes, además de los bordes exteriores de la misma debe representarse el eje de la rambla, bien como un eje de río (ver entidad 0301

-Río.Permanente/NoPermanente) cuando la anchura de la rambla sea menor de 5 m. o bien a través de su eje de conexión, (ver entidad 0312-Eje de Conexión Hidrografía) cuando la anchura de la rambla sea mayor de 5m. Este eje de conexión, que constituye el eje imaginario de la rambla debe ir conectada con el eje hidrográfico de otra entidad, bien sea otro eje de conexión o el eje representativo por el cual se representa otra entidad hidrográfica, de modo que asegure la

Eliminado: :

(37)

0312 EJE DE CONEXIÓN HIDROGRAFÍA EJE_CON

Definición: Línea que representa el eje imaginario del río, cuando se recoge por sus bordes o márgenes.

OBLIGATORIA

Las entidades que se capturan para este fenómeno son elementos lineales continuos que constituyen el eje imaginario de la corriente de agua cuando ésta se recoge por sus bordes o márgenes y que se representa para permitir la conexión de la red hidrográfica Su sentido de registro, al igual que para los ríos, (ver entidad 0301-Río), debe ser aguas abajo, desde el nacimiento hasta la desembocadura, bien sea en el mar o en otro eje de conexión.

Las siguientes figuras muestran diferentes casos de generación del eje de conexión:

EJE DE CONEXIÓN. CASO 1: Eje de conexión entre Río de doble margen-Embalse-Río de

doble margen.

El eje de conexión (línea verde) no debe quedar interrumpido por las presas superficiales que cierran los embalses, es decir se dará continuidad a través de la presa hasta el contacto de este eje de conexión con otro elemento de hidrografía representado por su eje o con otro eje de conexión de hidrografía (caso de intersección entre dos ríos de doble margen).

(38)

hidrográfico (ver entidad 0349-Cierre Convencional).

EJE DE CONEXIÓN. CASO 2: Prolongación eje de río a través del embalse hasta río de doble margen

Si el río que alimenta el embalse se ha capturado por su eje y en la salida de la presa se han capturado sus márgenes, se prolonga el eje de río atravesando la presa hasta su unión al eje de conexión creado entre los márgenes.

(39)

NO EJE DE CONEXIÓN. CASO 4: Prolongación eje de río a través del embalse

Si el río que alimenta el embalse se ha capturado por su eje, se prolonga el eje de río, generando una única geometría, atravesando el embalse y la presa. En este caso no debe generarse eje de conexión.

EJE DE CONEXIÓN. CASO 5: Eje de conexión en canal de doble margen que se hace

subterráneo

EJE DE CONEXIÓN. CASO 6:Eje de conexión de un canal de doble margen en su unión con un

canal representado por su eje. Éste caso sería también válido si la unión fuera a una tubería (superficial o subterránea) representada por su eje

(40)

0316 LAGUNA LAGUNA

Definición: Masa de agua acumulada en una depresión natural del terreno.

ATRIBUTOS:

ATRIBUTO: 0316S01 RÉGIMEN REGIM_0316 CodeList

01 PERMANENTE

02 NO PERMANENTE

El atributo RÉGIMEN define el régimen de aguas de la laguna

-PERMANENTE: La laguna tiene agua todo el año o la mayor parte del año -NO PERMANENTE: La laguna tiene agua solo una parte del año o raramente

00 DESCONOCIDO

01 AGUA DULCE

02 AGUA SALADA

El atributo TIPO define el tipo de agua que tiene la laguna

-DESCONOCIDO: Laguna de la que se desconoce el valor del atributo TIPO. En la actualidad, en BTN25 están todas las lagunas clasificadas

-AGUA DULCE: El régimen de aguas de la laguna proviene del aporte de cursos fluviales -AGUA SALADA: El régimen de aguas de la laguna está influido de forma periódica por la marea

del mar

(41)

-Se considera como laguna los depósitos de agua naturales de menor dimensión que los lagos

Los ejes de río deben atravesar las lagunas exista o no en ellas una presa, dique o muro de contención, para dar continuidad al elemento hidrográfico (ver entidad 0301-Río).

Si la laguna tiene una presa de tierra o un muro de contención debe procederse al ajuste perfecto del contorno de la laguna a la presa, dique, etc.

Situación resultante

Las lagunas se clasifican según el nivel de aguas que lleve en el momento de la captura en permanentes o no permanentes.

Una laguna se considera no permanente si lleva agua sólo una parte del año o raramente, para ello es conveniente consultar la fecha del vuelo y la cartografía existente en caso de duda. (Ej. Si el vuelo se hizo en primavera, en zonas escarpadas, al derretirse la nieve o en el deshielo pueden aparecer numerosas lagunas. En estos casos, deben registrarse como no permanentes pues desaparecen en otras estaciones del año.).

La captura debe realizarse por la línea de máxima capacidad o de vegetación fija. Si la laguna está seca debe darse un punto de hoya en el punto más bajo, no siendo necesario si la laguna tiene agua.

Criterio de selección

El criterio de selección es el siguiente:

• España Húmeda, deben capturarse todos las lagunas (permanentes o no) que tengan

topónimo en el MTN y omitir aquellas cuya superficie sea menor de 100 m2_{y no lleven}

etiqueta.

• España Semiárida, mismo criterio que para la España Húmeda.

• España Seca, deben capturarse todos las lagunas permanentes y aquellas no permanentes

cuya superficie sea mayor de 100 m2 o menor de 100 m2 con etiqueta.

Eliminado: :

(42)

(43)

0319 HUMEDAL HUMEDA

Definición: Terreno bajo y pantanoso que se inunda por las aguas del mar durante las mareas o por las de los ríos en sus crecidas

ATRIBUTOS:

01 ZONA ENCHARCABLE

02 MARISMA

El atributo TIPO indica el tipo de humedal

-ZONA ENCHARCABLE: Zona inundable, de naturaleza irregular, cambiante y dinámica, y de una gran diversidad

-MARISMA: Llanura húmeda próxima al mar

OBLIGATORIA

0319S0102: MARISMA

OPCIONAL

RESTO

MÉTODO DE CAPTURA Y SELECCIÓN

Las entidades que se capturan para este fenómeno son elementos superficiales que representan el contorno del humedal. En su interior debe representarse todos los detalles planimétricos que aparezcan.

(44)

0325 EMBALSE LIN_EMB

Definición: Masa de agua acumulada artificialmente en el transcurso de un curso fluvial mediante una presa, para su aprovechamiento.

ATRIBUTOS:

ATRIBUTO: 0325L01 ESTADO ESTAD_0325 CodeList

01 EN USO

02 EN CONSTRUCCIÓN

El atributo ESTADO en el que se encuentra el embalse en el momento de la captura

-EN USO: El embalse se encuentra en uso

-EN CONSTRUCCIÓN: El embalse se encuentra en construcción

ATRIBUTO: 0325L02 COTA MÁXIMO ZMAX_0325 Real METRO

El atributo COTA MÁXIMO indica la altitud que define la línea de cota máxima alcanzable por el agua.

ATRIBUTO: 0325L03 EXTENSIÓN EXTEN_0325 CodeList

00 DESCONOCIDO

01 MAYOR DE 1000 Ha

02 ENTRE 100 Y 1000 Ha

03 ENTRE 10 Y 100 Ha

04 MENOR DE 10 Ha

98 NO DISPONIBLE

El atributo EXTENSIÓN indica la superficie aproximada en Ha del embalse

(45)

Los embalses son extensiones de agua retenida artificialmente mediante presas en el cauce de los cursos de agua, sean permanentes o no, con el fin de regular el caudal para su aprovechamiento en regadíos, producción de energía, etc.

Las entidades que se registran para este fenómeno son elementos lineales continuos capturados por sus dos márgenes hasta llegar a su cierre en la presa. Cada uno de éstos se registrará de modo continuo desde su comienzo, es decir desde el cauce principal del que comienza el embalse (en caso de duda previa consulta de documentación existente), hasta la presa, sea de tierra o de obra de fábrica, sin que lo corten los cursos de agua que desembocan en él, sean cursos representados por su eje o por sus márgenes.

Para su captura, como el nivel del embalse varía dependiendo de la época del año, su representación debe corresponderse con la de la línea de máximo embalse y de altura constante. Para ello debe disponerse de la información procedente de la Base de Datos de Embalses del Ministerio de Fomento:

Cuando la cota de coronación obtenida de la Base de Datos difiera de la cota de posado obtenida por métodos fotogramétricos se procederá a dar prioridad a la cota de posado del índice sobre la coronación de la presa. Para ello, a la cota de coronación así obtenida (2), se resta el incremento (3) hallado y se obtiene la altitud de la línea de máximo embalse, independientemente del nivel del agua que ese momento aparezca en la foto.

Si no se dispusiera de esta información, a la altitud del posado en la coronación se le restan 2m. para obtener la línea de máximo embalse.

Como la unidad de captura se restringe a una hoja MTN, si el muro de la presa no apareciese dentro de la hoja, para representar la línea de máximo embalse debe acudirse a documentación

(46)

0328 ALMACENAMIENTO DE AGUA ALM_AGU

Definición: Elemento artificial construido por el hombre con materiales de obra o tierras con objeto de almacenar agua para fines diversos.

ATRIBUTOS:

01 ESTANQUE/PISCINA

02 ABREVADERO

04 ALBERCA

El atributo TIPO define el uso al que se destina el agua almacenada

-ESTANQUE/PISCINA: Recinto que almacena agua con objeto de emplearla para diversos fines, incluido el baño y la natación

-ABREVADERO: Recinto que almacena agua para dar de beber al ganado

-ALBERCA: Recinto, bien excavado en tierra, bien realizado con fábrica de ladrillo, tapial o mampostería, en forma de estanque para almacenar agua, principalmente la destinada a regadío

OPCIONAL

(47)

Balsa de regulación de riego. Captura como ‘Estanque’

Con formato: Sangría: Izquierda: 0 cm, Primera línea: 0 cm

(48)

0331 DEPÓSITO DE AGUA DEP_AGU

Definición: Recipiente cubierto donde se almacena agua.

ATRIBUTOS:

ATRIBUTO: 0331S01 SITUACIÓN SITUA_0331 CodeList

01 SUBTERRÁNEO

02 SUPERFICIAL

03 ELEVADO

El atributo SITUACIÓN define la posición vertical del depósito de agua respecto de la superficie terrestre -SUBTERRÁNEO: El depósito de agua se encuentra subterráneo o soterrado respecto de la

superficie terrestre

-SUPERFICIAL: El depósito de agua se encuentra situado sobre la superficie terrestre -ELEVADO: El depósito de agua se encuentra elevado respecto a la superficie terrestre

NO APLICABLE

(49)

0334 SURGENCIA SURGEN

Definición: Lugar por donde surge o brota el agua

ATRIBUTOS:

01 FUENTE

02 MANANTIAL

03 POZO

El atributo TIPO define la clase de surgencia hídrica que representa la entidad

-FUENTE: Lugar natural o artificial de agua (potable o no) acondicionado con una obra -MANANTIAL: Lugar donde nace o brota de forma natural el agua

-POZO: Lugar donde se realiza una perforación de escasa profundidad en el terreno destinada a la extracción de agua subterránea y que puede venir acompañada de una obra de fábrica en superficie

OPCIONAL

Las entidades que se registran para este fenómeno son elementos puntuales que representan aquellas fuentes, manantiales y pozos ya sean visibles o no en los pares estereoscópicos.

(50)

0337 CASCADA CASCADA

Definición: Perfil longitudinal de un cauce en el que el agua cae verticalmente.

OPCIONAL

MÉTODO DE CAPTURA:

Las entidades que se registran para este fenómeno son elementos puntuales que representan las cascadas o saltos de agua en un río u otra corriente debidos a un brusco desnivel del cauce. Estos elementos puntuales deben estar siempre situados sobre una corriente de agua, formando parte de ella.

La situación de la cascada/salto de agua debe coincidir exactamente con la de un vértice del eje, en el caso de un río capturado por el eje, o en el margen derecho (desde el nacimiento a la desembocadura) de la corriente de agua sobre la que va situado en el caso de un río capturado por el margen.

(51)

0340 SIFÓN SIFON

Definición: Obra de fábrica que permite mediante tubos que un caudal artificial de agua (acequia, canal de riego, etc.) atraviese un desnivel notable o una vía de comunicación.

NO APLICABLE

Las entidades que se registran para este fenómeno son elementos puntuales que deben situarse sobre la conducción de agua al finalizar su zona visible. Debe situarse un sifón cuando una conducción quede cortada para volver a aparecer al otro lado de una vía de comunicación, incluso en el caso de que no se vea obra de fábrica, debiendo coincidir su altitud y coordenadas con las del último vértice visible de la conducción de agua.

Si la conducción continúa al otro lado de la vía de comunicación no debe registrarse la zona oculta, tal y como indica la siguiente figura, (el sifón aparece representado con un signo convencional (en azul claro), por lo que sus dimensiones no están representadas a escala, sino exageradas.

(52)

0343 HITO KILOMÉTRICO DE CANAL HIT_KIL_CAN

Definición: Señal permanente que se pone en los canales para marcar la distancia recorrida o que falta por recorrer, respecto a un origen definido, que suele corresponder al punto considerado como origen o comienzo del mismo

OBLIGATORIA K.NNN Nombre_Canal

(ej: K.8 Canal de la Margen Derecha)

(NNN: máx. 3 dígitos sin ceros a la izquierda)

Las entidades que se recogen para este fenómeno son elementos puntuales que materializan la posición del hito sobre el canal (ya esté representado por su eje o por sus márgenes) y siempre a nivel de terreno. Solo deben tener representación los hitos kilométricos identificados mediante trabajos de campo y en el sentido y posición que se corresponda con la del hito o señal.

Para los canales mayores, representados por sus dos márgenes y por el eje de conexión, el hito kilométrico debe situarse solo sobre el margen en el que se haya capturado.

(53)

0346 BOCA DE HIDROGRAFÍA BOC_HID

Definición: Lugar de entrada o salida de una cauce natural o artificial de agua en el terreno cuando éste pasa a ser subterráneo o deja de serlo.

NO APLICABLE

Las entidades que se registran para este fenómeno son elementos puntuales que deben situarse sobre el cauce natural o artificial de agua al finalizar su zona visible y cuando éste vuelve a la superficie, debiendo coincidir su altitud y coordenadas con las del último vértice visible del cauce de agua.

Si un cauce natural o artificial representado por su eje pasa a ser subterráneo, perdiéndose su trazado deberá existir sobre su último vértice el elemento puntual ‘Boca de Hidrografía’ y otro sobre el primer vértice del eje del cauce cuando éste vuelva a aparecer. Si el cauce natural o artificial viene representado por sus dos márgenes deberá existir el elemento puntual ‘Boca de hidrografía’ sobre cada uno de los dos márgenes, así como sobre el eje de conexión de hidrografía creado. Las dos bocas, correspondientes a los márgenes, deberán ir unidas mediante un ‘Cierre Convencional’ (ver entidad 0349-Cierre Convencional), lo que permitirá crear un elemento hidrográfico superficial, tal y como muestra la figura siguiente.

(54)

0349 CIERRE CONVENCIONAL CIE_CON

Definición: Línea imaginaria creada para cerrar superficies hidrográficas y distinguir cursos de agua cuando éstos vienen representados por sus márgenes.

NO APLICABLE

Prácticamente todos los elementos hidrográficos se consideran y capturan en BTN como elementos lineales. Para crear superficies hidrográficas y distinguir cursos de agua se utilizan los ‘cierres convencionales’. El cierre convencional es un elemento lineal cuya coordenada inicio coincide con la coordenada de cierre de uno de los márgenes y como coordenada final la coordenada de cierre del otro margen, perteneciente al elemento hidrográfico que se pretende cerrar.

Los ‘cierres convencionales’ deben crearse en los siguientes casos: -En la confluencia entre río/rambla/canal de doble margen y embalse -En la confluencia de dos ríos/ramblas/canales de doble margen -En la confluencia entre rambla y río de doble margen

-En la confluencia entre río/rambla de doble margen y canal de doble margen

-Cuando un cauce natural o artificial de doble margen se hace subterráneo y pierde su trazado

(55)

CIERRE CONVENCIONAL. CASO 2: Cierre Convencional entre dos Ríos de doble margen

[image:55.595.102.394.140.658.2]

En este caso, el río principal no pierde su continuidad (línea verde de la figura 1) en la desembocadura de otro río de doble margen en él. El cierre convencional se crea duplicando el tramo de río perteneciente a los dos cursos de agua y tal como se indica en la figura 2.

Figura 1

(56)

trazado.
