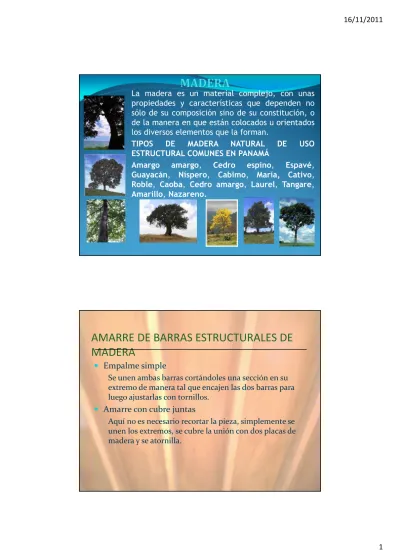

La madera es un material complejo, con unas
propiedades y características que dependen no
sólo de su composición sino de su constitución, o
de la manera en que están colocados u orientados
los diversos elementos que la forman.
TIPOS
DE
MADERA
NATURAL
DE
USO
ESTRUCTURAL COMUNES EN PANAMÁ
Amargo
amargo
,
Cedro
espino
,
Espavé
,
Guayacán
,
Níspero
,
Cabimo
,
María,
Cativo
,
Roble
,
Caoba
,
Cedro amargo
,
Laurel
,
Tangare
,
Amarillo
,
Nazareno.
AMARRE DE BARRAS ESTRUCTURALES DE
MADERA
Empalme simple
Se unen ambas barras cortándoles una sección en su
extremo de manera tal que encajen las dos barras para
luego ajustarlas con tornillos.
Amarre con cubre juntas
ESTRUCTURALES DE MADERA
Empalme simple
Amarre con cubre juntas
AMARRE DE TABLONES
Machimbrado
Es el estilo de amarre más utilizado en las
Unión de ranura y lengüeta
Se utiliza cuando no se puede realizar el machimbrado y
con un número pequeño de tablones
AMARRE DE TABLONES
AMARRE DE TABLONES
Amarre de caja y espiga
AMARRE DE TABLONES
Uniones encastradas
Se utiliza en lugares donde no sea necesario soportar
carga estructural. Es utilizado en estantes.
VIGA ESTRUCTURAL DE MADERA
Vigas simples
Las vigas simples son aquellas vigas que utilizan un única
sección de madera para abastecer la función estructural.
Por lo general son de maderas de alta resistencia y de
dimensiones transversales considerables.
Vigas compuestas
Las vigas compuestas están constituidas por más de una
sección de madera. Se construyen asegurando la cantidad
necesaria de madera dentro de un recubrimiento
VIGA ESTRUCTURAL DE MADERA
Se pueden apreciar en el fondo de la imagen 3 vigas simples en forma de arco soportando parte de la carga del techo del estadio. Aquí podemos apreciar el tamaño que requiere una viga de madera para cumplir su función estructural.
COLUMNAS DE MADERA
Columnas macizas
Las columnas macizas de madera son, como su nombre lo
dice, columnas cuya sección transversal es totalmente de
madera. Tienen una resistencia mayor a las columnas
compuestas por poseer un mayor área transversal útil.
Columnas compuestas
COLUMNAS DE MADERA
Columna maciza
Columna Compuesta
AMARRE ENTRE VIGAS Y COLUMNAS DE
MADERA
Amarre “a media madera”
Este tipo de amarre es el más simple y más utilizado. Consiste en
traslapar en la columna y la viga sustrayendo la mitad de la sección
transversal en ambas.
Amarre de horquilla
Aquí se realiza un corte en forma de U en la columna de forma que
encaje en una sección modificada de la viga.
Amarre con caja y espiga
AMARRE ENTRE VIGAS Y
COLUMNAS DE MADERA
Amarre “a media madera”
Amarre de horquilla
Una pared es una estructura sólida vertical que protege o define un espacio. Son uno de los elementos más importantes en un local, pero lamentablemente resulta a veces el que más descuidamos. Constituye, además, la parte más grande y visible del establecimiento.
HECHAS CON BLOQUE DE CONCRETO
HECHAS CON BLOQUE DE ARCILLA
HECHAS CON LADRILLOS
HECHAS CON ADOBE
HECHAS CON BLOQUES DE VIDRIO
HECHAS CON PANELCREX
HECHAS CON GYPSUM
HECHAS DE MADERA HECHAS DE PIEDRA
Paredes de fachada.Son las correspondientes al cerramiento de los edificios con el exterior, ya sea con frente a la calle o al patio interior de manzana
Pared de carga.Es la que cumple una función estructural en el contexto de la obra
Pared medianera.Es la que divide dos inmuebles colindantes, normalmente de 30 cm, correspondiendo 15 cm. a cada una de las propiedades afectadas
Definición: Se denomina
muro de contención
a un
tipo
estructura de contención
rígida, destinada a
contener algún materia. Los muros de contención se
utilizan para detener masas de tierra u otros materiales
sueltos cuando las condiciones no permiten que estas
masas asuman sus pendientes naturales
Muros
Muros deescollera. Se construyen mediante bloques de roca de mayor tamaño que los de mampostería.
Muros degaviones. Substituyen a los de escollera cuando no hay disponibilidad de grandes rocas.
Murosaligerados. Aquellos en los que los bloques se aligeran (se hacen huecos) por diversos motivos (ahorro de material, reducción de peso...).
Murosjardinera. Si los bloques huecos de un muro aligerado se disponen escalonadamente, y en ellos se introduce tierra y se siembra, se produce el muro jardinera.
Murosseco. constituido por piedra de 8"@10" que van sobre puestos y amarrados entre sí, no lleva ningún tipo de mortero o concreto
Muros de gravedad: Son aquellos cuyo peso contrarresta
el
empuje del terreno
. Los muros de gravedad a su vez
pueden clasificarse en:
Muros dehormigónen masa: Cuando es necesario, se arma el pie (punta y/o talón).
Muros demamposteríaseca. Se construyen mediante bloques de roca
impermeables al agua de lluvia y gracias a ellas podemos mantener condiciones cómodas a lo interno de nuestras casas y comercios, sin importar el clima en el exterior.
TEJA MIXTA DOBLE TEJA ALICANTINA TEJA MIXTA TEJA CURVA
TEJA COLONIAL TECHO ONDULADO TECHO DE CANAL
TECHO AUTOSOPORTANTE
FIBROCEMENTO LAMINAS TRANSLUCIDAS
ESCAYOLA FIBROCEMENTO GYPSUM PVC
MACHIMBRE PLYWOOD HIELO SECO CARTON
Hace aproximadamente 2500 años., se inventó la forma de soldar hierro. Ésta consistía en calentar las piezas de hierro en un horno o forja, hasta que se ablandaba el metal, para luego mediante el martilleo, fusionarlos, hasta convertirlos en una unidad. Anterior a esto, los metales se unían por remache o soldadura, procesos que no involucraban fusión, y en el que a menudo se utilizaba el oro como soladura. Ésta práctica continuó sin cambios, hasta hace más o menos 80 años, cuando se comenzaron a inventar procesos un tanto más modernos. La primera en desarrollarse fue la soldadura de arco, seguida por la soldadura oxiacetilénica, los cuales se utilizaron para reparar partes metálicas dañadas o desgastadas
SOLDADURA POR ARCO
ELECTRICO SOLDADURA A GAS
SOLDADURA POR RESISTENCIA
•
Soldadura de arco eléctrico:
es con frecuencia mas eficaz que los demás procesos
cuando se necesita aplicar la soldadura en e lugares
difíciles de alcanzar
o en metales que tienen punto de
fusión mas bajos como el plomo.
•
Soldadura por resistencia:
SOLDADURA DE CORDON
SOLDADURAS ONDEADAS
SOLDADURAS DE FILETE
SOLDADURAS DE TAPON Y
DE AGUJERO ALARGADO SOLDADURA DE RANURA POSICIONES ESTANDARES PARA SOLDAR
En el campo de la ingeniería, es importante tener en cuenta un amplio conocimiento de los que son los conductos o tubos que se encuentran en la industria para el abastecimiento de gases o líquidos, su fabricación y la representación grafica de cada uno de ellos.
TUBERIA METALICA TUBOS FLEXIBLES TUBOS DE COBRE
TUBERIA METALICA TUBOS FLEXIBLES TUBOS DE COBRE
TUBOS PLASTICOS TUBOS DE CONCRETO
FIBROCEMENTO
BRIDA Reborde circular en el extremo de los tubos metálicos para acoplar unos a otros con tornillos o roblones
BRIDA CON CUELLO PARA SOLDAR
Es utilizada con el fin de minimizar el numero de soldaduras en pequeñas piezas.
BRIDA DESLIZANTE
Es la que tiene la propiedad de deslizarse hacia cualquier extremo del tubo antes de ser soldada.
BRIDA ROSCADA
Son bridas que pueden ser instaladas sin necesidad de soldadura.
BRIDA LOCA CON TUBO REBORDEADO
Es la brida que viene seccionada y su borde puede girar alrededor de cuello.
BRIDA CIEGA
Es una pieza completamente sólida sin orificio para fluido, y se une a las tuberías mediante el uso de tornillos
BRIDA ORIFICIO
Son convertidas para cumplir su función como bridas de orificio, del grupo de las denominadas estándar, específicamente del tipo cuello soldable y deslizantes.
BRIDA EMBUTIBLE
Tiene la propiedad de ser embutida hasta un tope interno que ella posee, con una tolerancia de separación de 1/8'' y solo va soldada por el lado externo.
El color es una creación subjetiva, no está en las cosas ni en los agentes intermediarios, el color físico, es el resultado de un número o longitud de onda y el tiempo que tarda en viajar esa luz reflejada por cada parte del objeto.
PLASTICAS Es la más frecuente a utilizar en aplicaciones de interiores, tiene larga duración y es totalmente lavable.
IMPERMEABILIZANTES Son pinturas especiales que no deja pasar líquidos del exterior al interior, se suelen utilizar en techos, fachadas, paredes exteriores.
ANTIMANCHAS Y ANTIHUMEDAD
Estas, llevan unos compuestos anti-moho y evitan que salgan manchas en las paredes generalmente provenientes de la humedad y humos.
TIXOTROPICAS Este es el segundo nombre que reciben las pinturas anteriores.
BACTERICIDAS Son pinturas especiales que evitan la reproducción o conatos de infecciones bacterianas, generalmente se suelen utilizar en Hospitales.
ANTICALORICAS Resistentes a la acción del calor. ESMALTES
SINTÉTICOS
Suele utilizarse en objetos de hierro y de madera, es de duradera y lavable.
BARNICES Se utilizan, para el tratamiento de la madera. LACAS Se utilizan para acabados de alta calidad, sobre madera.
Es una mezcla de hidrocarburos no volátiles, aromáticos, parafínicos y componentes heterocíclicos que contienen azufre, nitrógeno y oxigeno. En la refinería, obtenemos el asfalto calentando el petróleo a altas temperaturas para lograr su fraccionamiento en destilados (gasolina, diesel y otros) y el desecho de este proceso que anteriormente de descartaba es el asfalto.
ASFALTOS OXIDADOS O SOLAPADOS Elevada temperatura se le hace pasar una corriente de aire con el objetivo de mejorar sus características.
ASFALTOS SOLIDOS O DUROS Además de sus propiedades aglutinantes e impermeabilizantes, posee características de flexibilidad, durabilidad y alta resistencia a la acción de la mayoría de los ácidos, sales y alcoholes.
ASFALTO FLUXANTE O ACEITE FLUXANTE Fracción de petróleo relativamente poco volátil que puede emplearse para ablandar al asfalto hasta la consistencia deseada.
ASFALTOS EMULSIFICADOS Emulsión asfáltica inversa: emulsión asfáltica en la que la fase continua es asfalto, usualmente de tipo líquido, y la fase discontinua está constituida por diminutos glóbulos de agua en porción relativamente pequeña.
ASFALTOS LIQUIDOS También denominados asfaltos rebajados, son de consistencia blanda o fluida.
SELLAJUNTAS Producto utilizado para la impermeabilización de vías de concreto.
SE DIVIDE EN:
ASFALTO DE CURADO RAPIDO Cuando el disolvente es del tipo de la nafta o gasolina y se designan con
ASFALTO DE CURADO MEDIO Si el disolvente es queroseno, se designa con las letras
ASFALTO DE CURADO LENTO Su disolvente o fluidificante es aceite liviano y se designa por las letras SC
