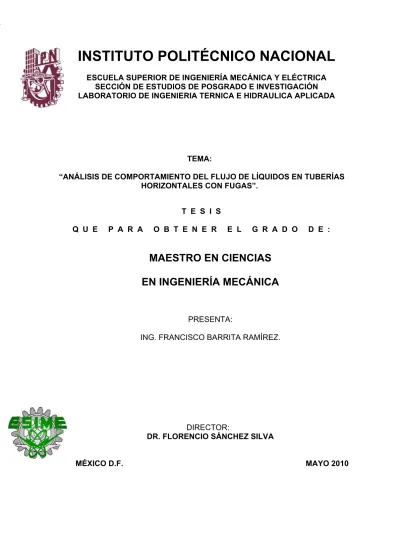

ANALISIS DE COMPORTAMIENTO DEL FLUJO DE LIQUIDOS EN TUBERIAS HORIZONTALES CON FUGAS

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA SECCIÓN DE ESTUDIOS DE POSGRADO E INVESTIGACIÓN LABORATORIO DE INGENIERIA TERNICA E HIDRAULICA APLICADA

TEMA:

“ANÁLISIS DE COMPORTAMIENTO DEL FLUJO DE LÍQUIDOS EN TUBERÍAS HORIZONTALES CON FUGAS”.

T E S I S

Q U E P A R A O B T E N E R E L G R A D O D E :

MAESTRO EN CIENCIAS

EN INGENIERÍA MECÁNICA

PRESENTA:

ING. FRANCISCO BARRITA RAMÍREZ.

DIRECTOR:

DR. FLORENCIO SÁNCHEZ SILVA

Esta tesis la dedico a mis padres Francisco Barrita Rodríguez y Antonia Ramírez García y a mis grandes amigos Oscar, Alejandro, Heriberto, Artemio, Marcela y Armando quienes me han acompañado, dado sus consejos y su

apoyo para poder salir adelante. A todos ellos, gracias.

AGRADECIMIENTOS

Agradezco al Instituto Politécnico Nacional por darme la oportunidad de seguir

con mis estudios profesionales y por los apoyos que me proporcionó para tal

fin.

A mi asesor y director de tesis, el Dr. Florencio Sánchez Silva quien durante

todo este trayecto me ha brindado sus conocimientos y el estímulo necesarios

para desarrollarme académicamente.

A los miembros de la Comisión Revisora de este trabajo:

Dr. Miguel Toledo Velázquez

Dr. Florencio Sánchez Silva

Dr. Domitilo Libreros

Dr. José Alfredo Jiménez Bernal

Dr. Ignacio Carbajal

M. en C. Juan Abugaber Francis

Quienes con sus consejos y su enseñanza me han permitido mejorar los

INDICE:

NOMENCLATURA……….. iv

LISTA DE FIGURAS Y TABLAS………... vi

RESUMEN……… xii

ABSTRACT……….. xiii

INTRODUCCION………. ix

CAPITULO 1. ANTECEDENTES DEL FLUJO DE FLUIDOS EN TUBERÍAS……… 1

1.1. CONDUCCIÓN DE FLUIDOS EN TUBERÍAS………... 2

1.1.1. Flujo de fluidos en tuberías………... 3

1.1.1.1. Viscosidad………. 3

1.1.1.2. Capa limite……… 4

1.1.1.3. Flujo laminar y turbulento……… 6

1.1.2. Flujo interno………. 6

1.1.2.1. Fricción en fluidos………. 8

1.1.2.2. El coeficiente de fricción……….. 8

1.1.2.3. Pérdidas por fricción en tuberías………... 9

1.2. ANTECEDENTES DE FUGAS EN TUBERÍAS……….. 13

1.2.1. Tipos de fugas………. 13

1.2.2. Métodos comunes para la detección de fugas……….. 15

1.3. ESTUDIOS REALIZADOS SOBRE FUGAS EN TUBERÍAS……… 17

1.4. MODELOS EXISTENTES……….. 26

1.4.1 Modelo para fugas de líquidos... 26

1.4.1.1. Hipótesis y limitaciones……….. 26

1.4.1.2. Datos que se deben suministrar para la realización del modelo………. 27

1.4.1.3. Aplicación y resultados en la realización del modelo…. 27 1.4.2. Estudios de modelos existentes………... 28

CAPITULO 2. DISEÑO DEL MONTAJE EXPERIMENTAL………. 37

2.1. DISEÑO EXPERIMENTAL………... 38

2.1.1. Matriz de pruebas experimentales……… 43

2.2.

2.2.1. Diseño hidráulico del montaje……… 44

2.3.

2.4.

2.5.

CAPITULO 3. DESARROLLO DEL ESTUDIO EXPERIMENTAL 59

3.1

3.1.1. Pruebas preliminares……… 62

3.1.1.1. Calibración de la placa de orificio………. 62

3.1.1.2. Calculo del flujo másico de las fugas……… 66

3.1.1.3. Funcionamiento del sistema……….. 71

3.2

3.2.2. Pruebas con fugas “B y C”………. 74

3.2.3. Pruebas con fugas “A y C”………. 77

3.3

3.3.1. Pruebas con fugas “A y B”………. 80

3.3.2. Pruebas con fugas “B y C”……… 82

3.3.3. Pruebas con fugas “A y C”……… 84

3.4

3.4.1. Comparación de dos fugas consecutivas……….. 86

3.4.2. Comparación de dos fugas simultaneas.……….. 88

CAPITULO 4. DESARROLLO DEL MODELO MATEMATICO………. 90

4.1. BALANCES DE MASA Y MOMENTUM………. 91

4.1.1. Balance de masa……… 91

4.1.1.1. Ecuación general del principio de conservación de la masa……… 93

4.1.2. Balance de momentum……….. 95

4.2. MODELO PARA REDES DE TUBERÍAS……….. 98

4.2.1. Desarrollo del modelo general………. 98

4.2.2. Planteamiento del modelo particular……….. 102

4.3. APLICACIÓN DEL MODELO……… 108

4.3.1. Modelado para dos fugas “A” y “B”……….. 109

CAPITULO 5. ANÁLISIS DE RESULTADOS………... 119

5.1 COMPARACIÓN DEL MODELO MATEMÁTICO CON LOS EXISTENTES……… 120

5.2 ANÁLISIS DEL COMPORTAMIENTO DE LA PRESIÓN………. 122

5.3 ANÁLISIS DEL COMPORTAMIENTO DEL FLUJO………. 134

5.4 VALIDACIÓN Y AJUSTE DEL MODELO MATEMÁTICO………. 136

5.5 COMPARACIÓN CON DATOS DE OTROS AUTORES……….. 138

CONCLUSIONES……… 140

RECOMENDACIONES……….. 142

REFERENCIAS……… 143
