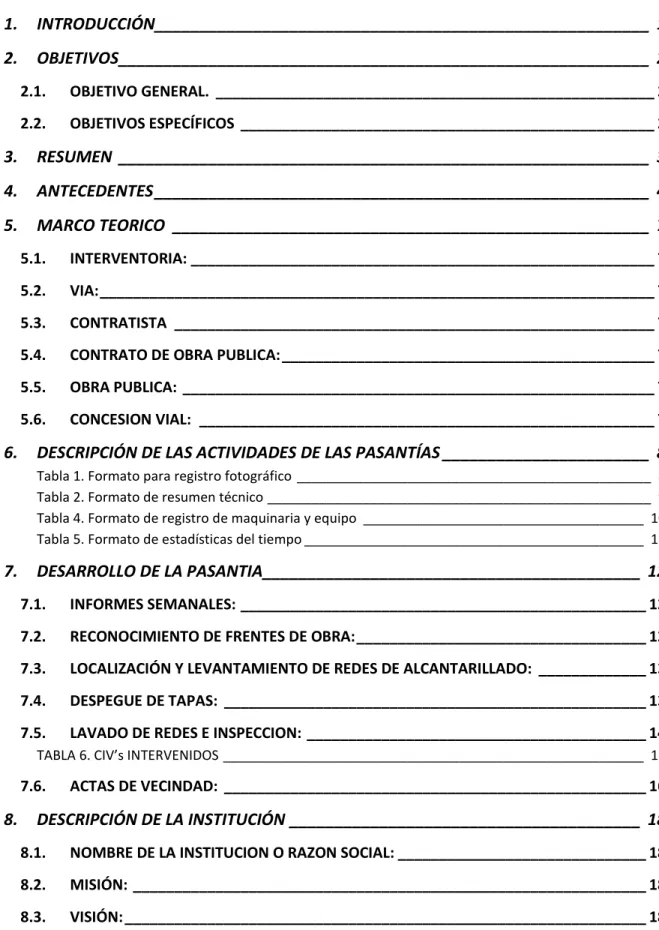

(6) TABLA DE CONTENIDO 1.. INTRODUCCIÓN_______________________________________________________ 1. 2.. OBJETIVOS ___________________________________________________________ 2 2.1.. OBJETIVO GENERAL. _____________________________________________________ 2. 2.2.. OBJETIVOS ESPECÍFICOS __________________________________________________ 2. 3.. RESUMEN ___________________________________________________________ 3. 4.. ANTECEDENTES _______________________________________________________ 4. 5.. MARCO TEORICO _____________________________________________________ 7. 6.. 5.1.. INTERVENTORIA: ________________________________________________________ 7. 5.2.. VIA: ___________________________________________________________________ 7. 5.3.. CONTRATISTA __________________________________________________________ 7. 5.4.. CONTRATO DE OBRA PUBLICA: _____________________________________________ 7. 5.5.. OBRA PUBLICA: _________________________________________________________ 7. 5.6.. CONCESION VIAL: _______________________________________________________ 7. DESCRIPCIÓN DE LAS ACTIVIDADES DE LAS PASANTÍAS _______________________ 8 Tabla 1. Formato para registro fotográfico ________________________________________________ 8 Tabla 2. Formato de resumen técnico ____________________________________________________ 9 Tabla 4. Formato de registro de maquinaria y equipo ______________________________________ 10 Tabla 5. Formato de estadísticas del tiempo ______________________________________________ 11. 7.. DESARROLLO DE LA PASANTIA__________________________________________ 12 7.1.. INFORMES SEMANALES: _________________________________________________ 12. 7.2.. RECONOCIMIENTO DE FRENTES DE OBRA: ___________________________________ 12. 7.3.. LOCALIZACIÓN Y LEVANTAMIENTO DE REDES DE ALCANTARILLADO: _____________ 13. 7.4.. DESPEGUE DE TAPAS: ___________________________________________________ 13. 7.5.. LAVADO DE REDES E INSPECCION: _________________________________________ 14. TABLA 6. CIV’s INTERVENIDOS _________________________________________________________ 15. 7.6.. 8.. ACTAS DE VECINDAD: ___________________________________________________ 16. DESCRIPCIÓN DE LA INSTITUCIÓN _______________________________________ 18 8.1.. NOMBRE DE LA INSTITUCION O RAZON SOCIAL: ______________________________ 18. 8.2.. MISIÓN: ______________________________________________________________ 18. 8.3.. VISIÓN: _______________________________________________________________ 18.

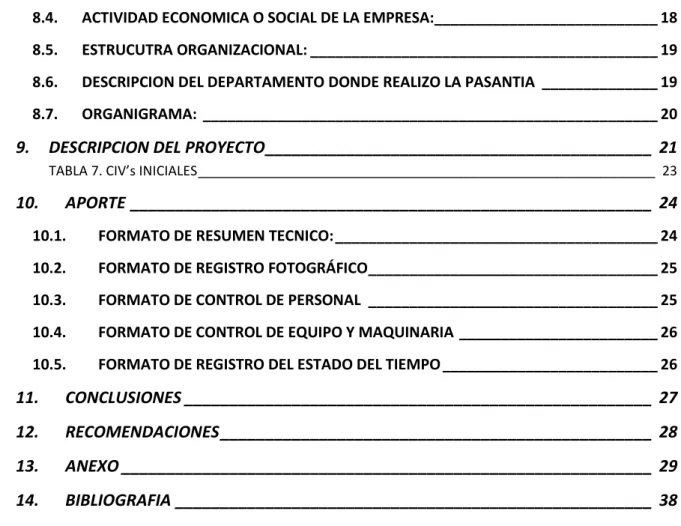

(7) 8.4.. ACTIVIDAD ECONOMICA O SOCIAL DE LA EMPRESA:___________________________ 18. 8.5.. ESTRUCUTRA ORGANIZACIONAL: __________________________________________ 19. 8.6.. DESCRIPCION DEL DEPARTAMENTO DONDE REALIZO LA PASANTIA ______________ 19. 8.7.. ORGANIGRAMA: _______________________________________________________ 20. 9.. DESCRIPCION DEL PROYECTO ___________________________________________ 21 TABLA 7. CIV’s INICIALES ______________________________________________________________ 23. 10.. APORTE __________________________________________________________ 24. 10.1.. FORMATO DE RESUMEN TECNICO: _______________________________________ 24. 10.2.. FORMATO DE REGISTRO FOTOGRÁFICO___________________________________ 25. 10.3.. FORMATO DE CONTROL DE PERSONAL ___________________________________ 25. 10.4.. FORMATO DE CONTROL DE EQUIPO Y MAQUINARIA ________________________ 26. 10.5.. FORMATO DE REGISTRO DEL ESTADO DEL TIEMPO __________________________ 26. 11.. CONCLUSIONES ____________________________________________________ 27. 12.. RECOMENDACIONES ________________________________________________ 28. 13.. ANEXO ___________________________________________________________ 29. 14.. BIBLIOGRAFIA _____________________________________________________ 38.

(8) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 1. INTRODUCCIÓN En el presente documento, se desarrolla un informe que contiene actividades y resultados obtenidos durante la función como pasantes en la “unidad de extensión - IDEXUD” de la Universidad Distrital Francisco José de Caldas; se realizó el seguimiento, control e interventoría del contrato de obra pública COP-167-2014 FDL Kennedy – Consorcio BD Kennedy, convenio interadministrativo No. 1792014 FDL Kennedy – Universidad Distrital FJC, en las zonas de patio bonito, Castilla, Bavaria de la localidad de Kennedy, en la ciudad de Bogotá D. C. El objeto del contrato COP-167-2014 es realizar a monto agotable el diagnóstico, elaboración de estudios y diseños, mantenimiento, rehabilitación o reconstrucción de la malla vial priorizada en cabildos ciudadanos de la localidad de Kennedy Grupo-1, y el contrato de interventoría CIA-179-2014 se centró en aunar esfuerzos, técnicos, administrativos, ambientales, sociales, jurídicos y financieros para ejercer la interventoría técnica, administrativa, ambiental, social, jurídica y financiera a los contratos que se deriven del proceso de licitación púbica LFDLKLP-022-2014 cuyo objeto es realizar a monto agotable el diagnóstico y elaboración de estudios y diseños, mantenimiento. Rehabilitación o reconstrucción de la malla vial priorizada en cabildos ciudadanos de la localidad de Kennedy Grupo 1, Grupo 2 y Grupo 3. Las actividades ejecutadas durante la pasantía se centraron en el seguimiento, control e interventoría de las actividades preliminares de la concesión vial. Mundialmente la figura de Concesión ha presentado algún tipo de conflicto por la forma como se han ido implementando, ocasionando en algunos casos sobrecostos pero en otros ya ha adquirido un nivel de madurez digno de emular. Un aspecto sobresaliente que es garantía de éxito de una Concesión vial es el control y supervisión aplicado por cada uno de los países donde existe este modelo: por ejemplo España, Argentina, Chile, lo ejercen por intermedio de entes auditores; en Colombia el modelo es controlado por un tercer protagonista denominado: INTERVENTORIA, quien es el actor responsable del control total del proyecto, del logro de sus objetivos o de su fracaso.. 1.

(9) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 2. OBJETIVOS 2.1. OBJETIVO GENERAL. Aunar esfuerzos, técnicos, administrativos, ambientales, sociales, jurídicos y financieros para ejercer la interventoría técnica, administrativa, ambiental, social, jurídica y financiera a los contratos que se deriven del proceso de licitación púbica LFDLKLP-022-2014 cuyo objeto es realizar a monto agotable el diagnóstico y elaboración de estudios y diseños, mantenimiento. Rehabilitación o reconstrucción de la malla vial priorizada en cabildos ciudadanos de la localidad de Kennedy Grupo 1, Grupo 2 y Grupo 3. 2.2. OBJETIVOS ESPECÍFICOS  Realizar seguimiento y control al proceso constructivo, ejecutado en obra.  Revisar que cumpla y este autorizada la documentación de personal y equipo presentada.  Exigir y revisar permisos y certificaciones presentadas por el contratista.  Generar comités semanales junto al contratista y la alcaldía local de Kennedy.. 2.

(10) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 3. RESUMEN Este proyecto consiste en hacer apoyo como auxiliar de interventoría, en la supervisión a la ejecución del contrato de obra pública COP-167-2014. Las actividades implican aunar esfuerzos, técnicos, administrativos, ambientales, sociales, jurídicos y financieros para ejercer la interventoría técnica, a los contratos que se deriven del proceso de licitación púbica LFDLK-LP-022-2014 cuyo objeto es realizar a monto agotable el diagnóstico y elaboración de estudios y diseños, mantenimiento. Rehabilitación o reconstrucción de la malla vial priorizada en cabildos ciudadanos de la localidad de Kennedy. El objetivo de la intervención es Realizar a monto agotable el diagnóstico, elaboración de estudios y diseños, mantenimiento, rehabilitación o reconstrucción de la malla vial priorizada en cabildos ciudadanos de la localidad de Kennedy. Se tiene proyectado hacer intervención en 74 CIV’s, los cuales se encuentran ubicados en tres frentes de obra, CASTILLA, PATIO BONITO y BAVARIA. En la localidad de Kennedy. Durante la pasantía se logra hacer una supervisión e interventoría técnica a las actividades preliminares las cuales son, inspección visual de pozos, lavado con equipo vactor, inspección con equipo de CCTV, levantamiento de actas de vecindad, y revisión de APU’s y diseños.. 3.

(11) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 4. ANTECEDENTES Desde el momento en el cual se empezaron a construir obras de envergadura, se vio la necesidad de ejercer sobre ellas un control; es así, como desde la civilización Asirio – Caldea, se ha venido hablando del famoso código del Rey Hammurabi (1792 - 1750 A.C. aproximadamente), el cual contiene leyes bastante severas y también justas sobre diferentes puntos, en donde establecía en algunas de sus cláusulas, lo siguiente: “Si un albañil construye una casa para un hombre y su trabajo no es fuerte, derrumbándose la casa, matando a su dueño, el albañil, será condenado a muerte” . “Si un albañil hizo una casa para otro y no hizo bien las bases, y si un nuevo muro se cayó, este albañil reparará el muro a su costa”. Los fenicios tenían otra forma radical, muy similar a la expresada en el código Hammurabi, en donde se señalaba que quien hiciera un producto defectuoso, sería castigado cortándole la mano. Los egipcios, comprobaban las medidas de los bloques de piedra que empleaban en sus pirámides y otros monumentos majestuosos, mediante la utilización de cordeles. Durante el siglo XIII existieron los aprendices y los gremios. Los artesanos por sus habilidades adquiridas y por su formación, conocían perfectamente sus trabajos, sus productos y sus clientes, y se esforzaban permanentemente por alcanzar la calidad en cada una de sus obras: se sentían orgullosos de su trabajo y se esforzaban por transmitir sus conocimientos a sus aprendices. En el contexto de la América Hispana, a partir de la segunda mitad del siglo XVIII, la producción arquitectónica estuvo fiscalizada por academias tales como la de San Fernando en España o la de San Carlos en México. Estas entidades fueron creadas para asegurar el mejoramiento técnico de las construcciones y en particular procuraron normalizar y controlar la desbocada imaginación que se había apoderado de los artistas durante el barroco. En el Virreinato de la Nueva Granada, se dependió directamente de la Academia de San Fernando con sede en Madrid, lo cual dificultó y casi impidió que las nuevas corrientes estéticas imperantes en Europa, como el neoclasicismo, pudieran materializarse en nuestro medio, debido al largo proceso burocrático que cada proyecto arquitectónico tenía que enfrentar. A través de algunos Ingenieros Militares y Arquitectos españoles radicados en nuestra tierra, en especial a través de la obra de un fraile capuchino y Arquitecto, 4.

(12) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. D. Domingo de Petrés, quien llegó a Santafé de Bogotá (hoy Bogotá D.C.) en 1792 hasta 1810 y quien por fuera de estos canales administrativos de la corona española, se conseguiría concretar las expresiones neoclásicas más importantes en la Nueva Granada. Nuestra historia en el ramo de la construcción, como país independiente, es relativamente nueva. Nos podemos remontar a principios del siglo XIX, en donde las necesidades y recursos eran más bien limitados, se construían residencias, conventos, iglesias, colegios y edificios públicos en número muy reducido, y con especificaciones algo pobres. La industria textil, cervecera, minera y otras, apenas se iniciaba. La ejecución de la obras por lo general, se le confiaba a maestros de obra, albañiles empíricos, que eran dirigidos en algunas ocasiones por profesionales y técnicos extranjeros, y unos pocos Ingenieros de la recién fundada Escuela de Minas de Medellín (hoy Facultad de Minas de la Sede de Medellín, de la Universidad Nacional de Colombia), quienes por lo regular combinaban su ejercicio profesional como empleados públicos o de las pocas empresas mineras, con las modestas construcciones de ese entonces. La situación reciente es diferente. El rápido crecimiento del país, el avance en el desarrollo industrial y urbano, la demanda de grandes obras públicas con instalaciones y dotaciones muy sofisticadas, así como la gran variedad de aspectos técnicos, administrativos, jurídicos, económicos, financieros, de impacto ambiental, que su ejecución conlleva, han creado nuevas necesidades y de allí la importancia de tecnificar cada vez la función de la INTERVENTORÍA, haciéndola una disciplina polifacética, que permita garantizar el desarrollo de las obras dentro de los más estrictos parámetros de calidad, cumplimiento de plazos y costos previamente establecidos y poder obtener así los objetivos propuestos. Es de observar, que la mayor parte de las obras públicas de gran envergadura se financian a través de organismos internacionales, los cuales exigen para ello una actividad interventora intensa y eficaz, la que el estado puede hacer por sus propios medios o por delegación a entidades independientes, especializadas e idóneas en estos asuntos, siendo esta última forma, un medio efectivo para evitar posibles juicios de parcialidad. En el año de 1952, en los reglamentos y tarifas que se hicieron públicos por la Sociedad Colombiana de Arquitectos SCA, fue en donde se empezó a hablar por primera vez sobre funciones de control técnico y administrativo aplicables a la Interventoría de edificaciones, sin embargo esto no quiere decir que exista una normativa que la regule y que determine muchos aspectos que ésta comprende. 5.

(13) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. La Sociedad Colombiana de Arquitectos SCA, define que los servicios de la Interventoría se prestan para la etapa de PROYECTOS y para la etapa de CONSTRUCCION. La descripción de cada uno de estos trabajos se ha venido determinando, de acuerdo con el reglamento que está vigente desde el 13 de septiembre de 1.989, en el Decreto 2090 “Por el cual se aprueba el Reglamento de Honorarios para los Trabajos de Arquitectura” Cómo se ha determinado en el Trabajo Tutelado sobre “INTERVENTORÍA, GESTIÓN Y ADMINISTRACIÓN DE PROYECTOS EN COLOMBIA”, (realizado en el Curso 2002-2003, del Doctorado en Construcción y Tecnología Arquitectónicas de la Escuela Técnica Superior de Arquitectura de Madrid), en Colombia el mayor contratante es el estado, al igual que es donde más se vigilan y supervisan las obras y por ello fue creada la Ley 80 de 1993, “Por la cual se expide el Estatuto General de Contratación de la Administración Pública”. En esta Ley, según el Artículo 32 donde se habla de los contratos estatales, involucra en el inciso segundo a la Interventoría, como un contrato de Consultoría, por lo que se observa, existe en cierta forma alguna reglamentación sobre este oficio, pero muy incipiente, pero existe, pero como habla el título de la citada Ley, es para la Administración Pública, pero en lo que se refiere a la situación en las obras privadas, no existe una normativa que regule este oficio y que determine en forma clara y precisa sus funciones, pero en cierta medida se han adoptado los criterios que formula la ley 80 de 1993, para la Administración Pública. En todos los procesos edificatorios y de obra civil en Colombia, el Interventor ha sido y es una figura importante dentro de ellos, y es por eso que el estudio sobre esta labor es fundamental, pues como lo define la Ley 400 de 1997: “El Interventor, es el profesional que representa al propietario durante la construcción de la edificación, bajo cuya responsabilidad se verifica que ésta se adelante de acuerdo con todas las reglamentaciones correspondientes, siguiendo los planos, diseños y especificaciones realizados por los diseñadores”.. 6.

(14) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 5. MARCO TEORICO 5.1. INTERVENTORIA: Se entiende por interventoría el servicio prestado por un profesional o persona jurídica especializada, para el control de la ejecución del proyecto arquitectónico o de la construcción. El interventor es el representante de la entidad contratante durante todas las etapas del proyecto: planos, etapa previa, ejecución y liquidación. Tipos de interventoría:    . Interventoría del proyecto Interventoría durante la construcción Interventoría Técnica Interventoría Administrativa. 5.2. VIA: Espacio destinado al paso de personas o vehículos que van de un lugar a otro 5.3. CONTRATISTA: la persona física o jurídica que asume contractualmente ante el promotor, con medios humanos y materiales propios o ajenos, el compromiso de ejecutar la totalidad o parte de las obras con sujeción al proyecto y al contrato. 5.4. CONTRATO DE OBRA PUBLICA: Acto mediante el cual un Servicio de la Administración encarga a un tercero la ejecución, reparación o conservación de una obra pública, la cual debe efectuarse conforme a lo que determinen los antecedentes de la adjudicación - N° 15 art. 4 del Reglamento de Obras-. 5.5. OBRA PUBLICA: Cualquier inmueble, propiedad del Estado, construido, reparado o conservado por éste, en forma directa o por encargo de un tercero, cuya finalidad es propender al bien público. N° 14 art. 4° Reglamento de Obras. 5.6. CONCESION VIAL: contrato por el cual el gobierno otorga a empresas o a particulares la gestión, explotación y construcción de corredores viales.. 7.

(15) UN IVERS IDADD ISTR ITALFRANC ISCOJOSEDECALDAS PROYECTODE GRADO MODAL IDADPASANT IA TECNOLOG IAENCONSTRUCC IONESC IV ILES. 6 . DESCR IPC IÓNDELASACT IV IDADESDELASPASANT ÍAS Lasac t iv idadesdelapasan t íacomoaux i l ia rtécn icodein te rven to r íain ic ia roncon reconoc im ien todelosf ren tesdeob ragu iadopo re lres iden tedein te rven to r íaque sum in is t rolasfunc iones que seten ían p rev is tas pa ra e l de sa r ro l lo dela in te rven to r ía . Las ac t iv idadesseen cam inanave la rpo re lco r rec todesa r ro l lodelosd iseños y po re lcump l im ien todelasno rmasdeca l idad ,segu r idadyeconom íaadecuadasa laob ra .Ex ig i r lasa lcons t ruc to rcuandoseanecesa r io ,larea l i zac ióndeensayosy p ruebas . De ja r cons tanc ia esc r i ta detodoslost raba jos au to r izados .L leva r además uncon t ro l alas espec i f icac iones de ma te r ia les , alas p ruebas delas ins ta lac ionesyalapues taen ma rchadelosequ ipos .Pa rae lcaba lcump l im ien to desusfunc ionesys ilacomp le j idadde lp rob lemaas ílojus t i f ica.Tamb iéndeb ía v ig i la r que e lcons t ru c to rcump lalas no rmas decon t ro lyl leva ráloscon t ro le s ad ic iona lesquecons ide reopo r tunos .Cuandoseanecesa r iocomp le ta roin t roduc i r mod i f icac iones a lp ro yec to ,todolo an te r io r conlarespec t iva supe rv is ión y au to r i zac iónde lres iden teycoo rd inado rdein te rven to r ía . Ademásten íaquep re sen ta rsemana l men teAc tasdecom i téyunin fo rmetécn ico sob relas ac t iv idades , einconven ien tes desa r ro l ladas du ran tela semana ,e l in fo rmese p resen taba med ian te unfo rma to quecon ten ía unresumentécn ico , reg is t rofo tog rá f ico ,pe rsona lyequ ipode lcon t ra t is ta ,yes tadode lt iempo . ALCALD IALOCAL DE KENNEDY- FONDO DE DESARROLLO LOCAL AREADE INFRAESTRUCTURA. INFORMESEMANALDEINTERVENTOR IANo .-TECN ICO CONTRATODE INTERVENTOR ÍAC IA 1 7 9 2 0 1 4. CONTRATODE OBRANo . COP 1 6 7 2 0 1 4. REG ISTROFOTOGRAF ICO(D IRECC IONDELFRENTEDE OBRA ) (D E S C R IP C IO ND EL AF O T O ). (D E S C R IP C IO ND EL AF O T O ). F O T O. F O T O. Tab la1 .Fo rma topa rareg is t rofo tog rá f ico 8.

(16) UN IVERS IDADD ISTR ITALFRANC ISCOJOSEDECALDAS PROYECTODE GRADO MODAL IDADPASANT IA TECNOLOG IAENCONSTRUCC IONESC IV ILES. ALCALD IALOCAL DE KENNEDY- FONDO DE DESARROLLO LOCAL AREADEINFRAESTRUCTURA. INFORMESEMANALDEINTERVENTOR IA FORMATONo .1 INFORMESEMANA LNo .. PER IODO :. 27 /02 /2015. AL. 27 /02 /2015. 1 .INFORMAC IÓNCONTRACTUAL CONTRATODEINTERVENTOR ÍA. CONTRATODE OBRA. INTERVENTOR :. UN IVERS IDADD ISTR ITALFRANC ISCOJOSE DE CALDAS. CONTRAT ISTA :. CONSORC IOBDKENNEDY. CONTRATONo . :. C IA -179 -2014. CONTRATONo . :. COP -167 -2014. VALORIN IC IAL: PLAZOIN IC IAL:. $1 ,867 ,412 ,627 8 MESES. VALORIN IC IAL: PLAZOIN IC IAL. OBJETODEL CONTRATO :. A una res fue rz os ,técn icos ,adm in is t ra t iv os ,amb ien ta les , soc ia les , ju r íd icos y f inanc ie ros pa ra e je rce r la in te rv en to r íatécn ica , adm in is t ra t iv a , amb ien ta l , soc ia l , ju r íd icayf inanc ie raaloscon t ra tosquesede r iv ende l p roceso de l ic i tac ión púb ica LFDLK -LP -022 -2014 cuy o JETODEL CONTRATO : ob je to es rea l iz a r a mon to ago tab lee ld iagnós t ico yOB e labo rac ión de es tud ios y d iseños , man ten im ien to . rehab i l i tac iónorecons t rucc ióndelama l lav ia lp r io r iz ada encab i ldosc iudadanosde la loca l idaddeKennedyG rupo 1 ,G rupo2yG rupo3 .. FECHADEIN IC IAC IÓN :. D IC IEMBRE30DE2014. FECHADETERM INAC IÓN : AGOSTO29DE2015 VALOREJECUTADO : VALORPOREJECUTAR :. 0 .00%. $. 6 ,605 ,527 ,441 8 MESES. Rea l iza ra mon toago tab le e ld iagnó s t ico ,e labo ra c iónde e s tud io s y d iseño s , man ten im ien to , rehab i l i ta c ión o re con s t ru cc ión de lama l la v ia lp r io r izada en cab i ldo s c iudadano sdelalo ca l idaddeKenned y- G rupo -1. FECHADEIN IC IAC IÓN :. D IC IEMBRE30DE2014. FECHADETERM INAC IÓN. AGOSTO29DE2015. VALOREJECUTADO GRUPO1 :. 0 .00%. VALORPOREJECUTARFDL CONAD IC ION. $1 ,867 ,412 ,627. $ 6 ,605 ,527 ,441 .00. 2 .DESCR IPC IÓNRESUMENDEACT IV IDADES. 3 .CONTROLDEPROGRAMAC IÓN (S ie x is ted i fe ren c iaen t relop rog ramadoyloe je cu tado ,e xp l iquelacau saene le spa c iodeob se r v a c ione s . ). EJECUC IÓN(% ). EJECUTADO(% ). PROGRAMADO(% ). D IFERENC IA(% ) FALTANTE. 0 .00% 0 .00% 0 .00%. AVANCEDEOBRAENELPER IODO ACUMULADOPER IODOANTER IOR ACUMULADOALPRESENTEPER IODO EJECUC ION EN T IEMPO(D IAS ). EJECUTADO(D IAS ). PROGRAMADO(D IAS ). D IFERENC IA(D IAS ) FALTANTE. AVANCEDEOBRAENELPER IODO ACUMULADOPER IODOANTER IOR ACUMULADOALPRESENTEPER IODO. OBSERVAC IONES. ALAFECHA HANTRANSCURR IDO#D IAS DESDEELACTA DEIN IC IO QUE CORRESPONDENAL. n%. DELPLAZOTOTALDELCONTRATO. 4 .DESCR IPC IONRESUMENDEACT IV IDADESAD IC IONALES 5 .DETALLEDELAS MAYORESCANT IDADESENELCONTRATO N .A .alafecha. ANEXOS 1 . Reg is t roFo tog rá f icocon se cuen teconlade sc r ip c ión 2 . Reg is t rodecon t ro ld ia r iodepe r sona lde lcon t ra t is ta 3 . Reg is t rodecon t ro ld ia r iodeequ ipode lcon t ra t is ta 4 . Reg is t rodecon t ro ld ia r iode le s tadode lt iempo 5 .Fo rma tosegu im ien toAMB IENTALYSEGUR IDADINDUSTR IAL 6 .Fo rma tocon t ro lsegu r idadso c ia lde lcon t ra t is ta. INTERVENTOR IA UN IVERS IDADD ISTR ITALFRANC ISCOJOSEDECALDAS. Vo .Bo .A lca ld íaLo ca ldeKenned y. Tab la2 .Fo rma toderesumentécn ico 9.

(17) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES INFORME SEMANAL No. FECHA. UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS INFORME SEMANAL DE INTERVENTORIA. PÁGINA. 1. DE. 1. CONTROL DIARIO DEL PERSONAL DEL CONTRATISTA DE OBRA. SEMANA: 08. CONTRATO No.. CONTRATISTA. PERIODO. PERSONAL. INFORME SEMANAL No.. DIA. S. D. L. -. -. mes M. TRAMO. COP 167 -2014. DEL. M. J. V. -. -. -. AL. AYUDANTES OFICIAL NIVELETERO O RASTRILLERO BANDERERO INSPECTOR DE OBRA RESIDENTE DE OBRA DIRECTOR DE OBRA TOPOGRAFO CADENERO 1 TECNICO LABORATORIO OPERADOR DE MINICARGADOR OPERADOR DE MOTO NIVELADORA OPERADOR DE RETROEXCAVADORA OPERADOR DE VIBRO COMPACTADOR DE RODILLO LISO OPERADOR DE VIBRO COMPACTADOR DE RODILLO LISO Y LLANTA. OPERADOR DE COMPACTADOR DE LLANTA OPERADOR DE TERMINADORA DE ASFALTO OPERADOR DE CARROTANQUE Y EQUIPO VACTOR CONDUCTORES VOLQUETAS CONDUCTOR CAMION 4 TON OPERARIO DE CANGURO -. TOTAL. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. DIA FESTIVO. Original: Alcaldía Local de Kennedy Copias: Interventoría. Tabla 3. Formato de control de personal INFORME SEMANAL No. FECHA. UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS INFORME SEMANAL DE INTERVENTORIA. SEMANA:. CONTRATO No.. CONTRATISTA. 1. DE. 1. TRAMO. COP 167 -2014. CONSORCIO BD KENNEDY. PERIODO. EQUIPO. PÁGINA. INFORME SEMANAL No.. DIA. DEL. S 20. D 21. FEBRERO L M M 22 23 24. J 25. V 26. -. -. -. -. -. AL. APISONADOR TIPO CANGURO CORTADORA DE ASFALTO EQUIPO TOPOGRAFICO EQUIPO DE LABORATORIO CARROTANQUE CON EQUIPO DE IMPRIMACION CARROTANQUE DE AGUA MINICARGADOR MOTONIVELADORA RETROEXCAVADORA DE LLANTA RETROEXCAVADORA DE ORUGA VIBROCOMPACTADOR DE RODILLO LISO COMPACTADOR DE LLANTA VIBROCOMPACTADOR DE RODILLO LISO Y LLANTA VOLQUETAS TERMINADORA DE ASFALTO CARROTANQUE VACTOR CAMION 4 TON. TOTAL. CONVENCIONES DISPONIBLE ACTIVO. INACTIVO. REPARACION DIA FESTIVO Original: Alcaldía Local de Kennedy Copia: Interventoría. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. D A I R. Tabla 4. Formato de registro de maquinaria y equipo. 10.

(18) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS INFORME SEMANAL DE INTERVENTORIA. INFORME SEMANAL No. FECHA PÁGINA. 1. DE. 1. ESTADO GENERAL DEL TIEMPO. SEMANA: 08. CONTRATO No.. CONTRATISTA. COP 167 -2014. TRAMO. CONSORCIO BD KENNEDY. PERIODO. INFORME SEMANAL No.. DIA. ESTADO DEL TIEMPO BUEN TIEMPO NUBLADO LLUVIA DE MAS DE 4 HORAS LLUVIA DE MAS DE 3 HORAS LLUVIA DE MENOS DE 2 HORAS LLOVISNA DE 1 HORA VIENTOS FUERTES. S. D. L. mes M. M. DEL. J. AL. V. TOTAL NOMBRE: ING. CARLOS O. TORRES RESIDENTE DE INTERVENTORIA Original: Alcaldía Local de Kennedy Copias: Interventoría. Tabla 5. Formato de estadísticas del tiempo A continuación se presentan las actividades mejor especificadas:  Velar por el cumplimiento de la normatividad técnica aplicable al contrato de obra pública mencionado.  Cooperar en el seguimiento y control de cada uno de los componentes solicitados durante el proceso de interventoría al contrato de obra publica  Revisión y seguimiento de la documentación técnica requerida como soporte para la ejecución de actividades semanales y mensuales del contratista de obra  Presentar informes semanales y mensuales al coordinador de residentes.  Asistir y participar tanto en las reuniones internas del grupo de interventoría como en las que el Fondo de Desarrollo Local de Kennedy convoque para hacer seguimiento a la ejecución contractual.  Prestar apoyo en lo técnico y demás labores encomendadas por el coordinador y residentes de interventoría.  Las demás que correspondan al cargo a desempeñar.. 11.

(19) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 7. DESARROLLO DE LA PASANTIA 7.1. INFORMES SEMANALES: La pasantía inicio con la creación y programación de formatos para informes semanales de interventoría, se programan 5 tablas para el informe (resumen técnico, maquinaria y equipo, personal, estado del tiempo, registro fotográfico) en VISUAL BASIC y luego se exportan a Excel. 7.2. RECONOCIMIENTO DE FRENTES DE OBRA: Se hace recorrido con el residente de interventoría ingeniero Carlos Torres por el frente de obra CASTILLA localidad de Kennedy, para hacer reconocimiento de los CIV’s a intervenir en este frente, posteriormente se hacen recorridos entre las partes contratante, contratista e interventoría, es decir entre la alcaldía, consorcio BD Kennedy y la universidad distrital. Se hacen recibimiento inicialmente de 78 CIV’s localizados en los sectores de CASTILLA, PATIO BONITO y BAVARIA.. IMG. 1 RECORRIDO SECTOR CASTILLA. 12.

(20) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 7.3. LOCALIZACIÓN Y LEVANTAMIENTO DE REDES DE ALCANTARILLADO: Se hace recorrido por el frente de CASTILLA y PATIO BONITO inicialmente, buscando pozos de redes húmedas que se encontraban por debajo de la rasante de la vía, se encuentra un pozo de A.LL y dos de A.N tapados con material granular compactado por el tráfico. Luego se procede hacer levantamiento visual de las redes de A.LL y A.N, se recolectan los datos necesarios y se concluye que redes están colmatadas.. IMG. 2 LEVANTAMIENTO VISUAL POZO DE A.N 7.4. DESPEGUE DE TAPAS: Algunas tapas se encontraban pegadas lo cual dificultaba la inspección, se procedía a desoldar o retirar material granular de la periferia de las tapas.. IMG. 3 DESPEGUE DE TAPA POZO A.N CLL 11D. 13.

(21) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 7.5. LAVADO DE REDES E INSPECCION: Luego de haber hecho las inspecciones visuales y despegue de tapas, se procede a realizar lavado de redes con equipo Vactor y por consiguiente se hace inspección de redes con equipo CCTV. Durante las pasantías se hace el lavado e inspeccionan los siguientes CIV’s CIV’s: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34. No. UPZ 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46. NOMBRE UPZ CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA. CIV 8000838 8000813 8012288 8000767 8000742 8000574 8000547 8000522 8000508 8000480 8000206 8000195 8000178 8000163 8000149 8000131 8000117 8000101 8003497 8003620 8003744 8002402 8003352 8000338 8003743 8003808 8000194 8001260 8001160 8001073 8000205 8001417 8001514 8001273. EJE VIAL CL 10F CL 10F CL 10F CL 10F CL 10F CL 11D CL 11D CL 11D CL 11D CL 11D CL 14A CL 14A CL 14A CL 14A CL 14A CL 14A CL 14A CL 14A CL 6 CL 6 CL 6 CL 7F KR 72A KR 79C KR 79C KR 79C KR 80D KR 80F KR 80F KR 80F KR 80C KR 81 KR 81 D BIS KR 81F. INICIO KR 80 KR 80A KR 80B KR 80C KR 80D KR 80F KR 80C KR 80D KR 80F KR 81 KR 81 A KR 80 D KR 81 KR 81 BIS KR 81A KR 81B KR 81C KR 81D KR 81F KR 79F KR 79D KR 79C CL 7C BIS CL 14A CL 6 AV CL 14A CL 8C CL 8D CL 9 CL 14A CL 8A AV CL 8 CL 8 BIS D. FINAL KR 80A KR 80B KR 80C KR 80D KR 80F KR 80C KR 80D KR 80F KR 81 KR 81 A KR 80 D KR 81 KR 81 BIS KR 81A KR 81B KR 81C KR 81D KR 81F KR 79F KR 79D KR 79C AK 80 CL 7F CL 14B CL 6 BIS CL 6 CL 15A CL 8D CL 9 CL 10 CL 15A CL 8B CL 8 BIS B. 14.

(22) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74. 46 46 46 46 46 46 46 46 46 46 46 46 46 46 82 82 82 82 82 82 82 82 82 82 82 82 82 82 82 113 113 113 113 113 113 113 113 113 113 113. CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA. 8001340 8001102 8001128 50004683 8001403 8001293 8000144 8000157 8000174 8000187 8000199 8000171 8000146 8000111 8004213 8002441 8004177 8004131 8002108 8002200 8002267 8002666 8002747 8002538 8002612 8001820 8001916 8001467 8001367 8004158 8004141 8003446 8004402 8004054 8003937 8003872 8003685 8003761 8003818 8003843. KR 82A KR 82B KR 82B KR 82B KR 82 BIS KR 83 CL 13F CL 13F CL 13F CL 13F KR 82 KR 83 KR 82 KR 82 CL 40C S CL 1 S CL 40C S CL 40C S KR 90D KR 90D KR 90D KR 90D KR 90D KR 91A KR 91A KR 92 KR 92 KR 94 KR 94 CL 7B CL 7B CL 9D CL 6B CL 8A CL 8A CL 8A CL 8A CL 8A CL 8A CL9. CL 7D CL 8 BIS D CL 8 BIS C CL 8 BIS A AV CL 8 CL 7D KR 81F KR 81D KR 81C KR 81B CL 13A CL 13C CL 13D CL 13F KR 86A KR 86G KR 86A KR 86C CL 40 S CL 40A S CL 41 S CL 42F S CL 42G S CL 42F S CL 42G S CL 40S CL 40A S CL 41S CL 40A S KR 69C KR 69D KR 69D KR 71D KR 69A KR 96B KR 69C TR 71B KR 70 KR 69F KR 69B. CL 8 CL 8 BIS C CL 8 BIS B CL 8 BS CL 8 KR 81D KR 81C KR 81B KR 81A CL 13C CL 13D CL 13F NOTIENE FIN KR 86B KR 87 KR 86C KR 86C BIS CL 40A S CL 41 S CL 42 S CL 42G S AV CL 43S CL 42G S AV CL 43 S CL 40A S CL 41S CL 40A S CL 40 S KR 69D KR 69F KR 69B KR 71C KR 96B KR 69C KR 69D KR 70 KR 69F KR 69D KR 69D. TABLA 6. CIV’s INTERVENIDOS. 15.

(23) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 7.6. ACTAS DE VECINDAD: Se realiza acompañamiento técnico junto a la parte social de interventoría a la parte social y técnica del contratista el cual se encuentra haciendo actas de vecindad. Durante la pasantía se hace acompañamiento en la Cll 14ª entre 80C a 81F.. IMG. 4 ACOMPAÑAMIENTO A REALIZACIÓN DE ACTAS DE VECINDAD. A todas las actividades nombradas anterior mente se hacia el mismo seguimiento diariamente; control de personal y equipo, se hacia la respectiva verificación con el personal SISOMA de la interventoría. En el anexo 1 se presentan las actividades desarrolladas durante la pasantía con más detalle. A todas las actividades anterior mente descrita se le hace el seguimiento como auxiliar de interventoría cumpliendo las siguientes funciones, las cuales se encuentran estipuladas en el contrato:. 16.

(24) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES.  Velar por el cumplimiento de la normatividad técnica aplicable al contrato de obra pública mencionado.  Cooperar en el seguimiento y control de cada uno de los componentes solicitados durante el proceso de interventoría al contrato de obra publica  Revisión y seguimiento de la documentación técnica requerida como soporte para la ejecución de actividades semanales y mensuales del contratista de obra  Presentar informes semanales y mensuales al coordinador de residentes.. 17.

(25) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 8. DESCRIPCIÓN DE LA INSTITUCIÓN 8.1. NOMBRE DE LA INSTITUCION O RAZON SOCIAL: Universidad Distrital Francisco José De Caldas, IDEXUD. 8.2. MISIÓN: Llevar a cabo actividades que permitan la articulación del conocimiento institucional y técnico de sus facultades con la sociedad, apoyado con el talento humano de altísimas condiciones; dando respuesta y soporte a las organizaciones gubernamentales, civiles, educativas y empresariales con el fin de articular el entorno con la Universidad, a través de la suscripción de proyectos interinstitucionales y programas de educación no formal. 8.3. VISIÓN: El Instituto de Extensión de la Universidad Distrital se proyecta para el 2015 ser protagonista en el orden local, regional, nacional e internacional, a través de la democratización del conocimiento, articulando sus esfuerzos con la docencia y la investigación, siendo eje fundamental en el enlace de la universidad con la sociedad y sus políticas de desarrollo, de manera transparente y manteniendo los más altos estándares de calidad. 8.4. ACTIVIDAD ECONOMICA O SOCIAL DE LA EMPRESA: La extensión universitaria es una de las tres funciones misionales que desarrolla la Universidad Distrital Francisco José de Caldas. Tiene como propósito llevar la teoría, la ciencia y la tecnología a la práctica social, y retroalimentarse de esta con el propósito de coadyuvar al bienestar general de la comunidad; busca el perfeccionamiento académico con el desarrollo de programas de prestación de servicios, asesorías, consultorías, asistencia técnica y tecnológica, interventoría y educación continua, permitiendo la contribución de la Universidad en la solución de los problemas de su entorno social.. 18.

(26) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 8.5. ESTRUCUTRA ORGANIZACIONAL:. 8.6. DESCRIPCION DEL DEPARTAMENTO DONDE REALIZO LA PASANTIA Se entiende por interventoría el servicio prestado por un profesional o persona jurídica especializada, para el control de la ejecución del proyecto arquitectónico o de la construcción. El interventor es el representante de la entidad contratante durante todas las etapas del proyecto: planos, etapa previa, ejecución y liquidación. Las labores de interventoría son:  Interventoría de proyecto  Interventoría durante la construcción  Interventoría técnica  Interventoría administrativa. 19.

(27) UN IVERS IDADD ISTR ITALFRANC ISCOJOSEDECALDAS PROYECTODE GRADO MODAL IDADPASANT IA TECNOLOG IAENCONSTRUCC IONESC IV ILES. 8 .7 . ORGAN IGRAMA :. D IRECTORDEINTERVENTOR IA Ing .Rodo l foFe l i z zo la. COORD INADORDE INTERVENTOR IA ING .Humbe r toB lanco. RES IDENTE1. RES IDENTE2. S ISOMA. Ing .Ca r losTo r res. Ing . Ma r taLeg izamo. Robe r t. AUX IL IARTEC .. AUX IL IARADM .. Je f fe rsonAcuña. W i l le r. 20.

(28) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 9. DESCRIPCION DEL PROYECTO La alcaldía local de Kennedy, mediante contrato COP-167-2014, en cargo al consorcio BD Kenndy, integrado por la firma DROMOS S.A y Guillermo Burgos, los diseños y construcción de la malla vial priorizada de la localidad de Kennedy, sin intervenir en instalaciones de redes de A.N y A.LL, ni espacios públicos y urbanísticos. El proyecto vial está proyectado a un plazo de 8 meses en la terminación de 74 CIV’s, entre lo que se tendrá que hacer, mantenimiento, rehabilitación y reconstrucción. Se pide al contratista trabajar los diseños en un pavimento flexible alterado con caucho resiclado. Las actividades a cargo del contratista incluyeron: Realizar a monto agotable el diagnóstico, elaboración de estudios y diseños, mantenimiento, rehabilitación o reconstrucción de la malla vial priorizada en cabildos ciudadanos de la localidad de Kennedy - Grupo-1. Los 74 CIV’s iniciales son los siguientes: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21. No. UPZ 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46. NOMBRE UPZ CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA. CIV 8000838 8000813 8012288 8000767 8000742 8000574 8000547 8000522 8000508 8000480 8000206 8000195 8000178 8000163 8000149 8000131 8000117 8000101 8003497 8003620 8003744. EJE VIAL CL 10F CL 10F CL 10F CL 10F CL 10F CL 11D CL 11D CL 11D CL 11D CL 11D CL 14A CL 14A CL 14A CL 14A CL 14A CL 14A CL 14A CL 14A CL 6 CL 6 CL 6. INICIO KR 80 KR 80A KR 80B KR 80C KR 80D KR 80F KR 80C KR 80D KR 80F KR 81 KR 81 A KR 80 D KR 81 KR 81 BIS KR 81A KR 81B KR 81C KR 81D KR 81F KR 79F KR 79D. FINAL KR 80A KR 80B KR 80C KR 80D KR 80F KR 80C KR 80D KR 80F KR 81 KR 81 A KR 80 D KR 81 KR 81 BIS KR 81A KR 81B KR 81C KR 81D KR 81F KR 79F KR 79D KR 79C. 21.

(29) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65. 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 82 82 82 82 82 82 82 82 82 82 82 82 82 82 82 113 113. CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA CASTILLA PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO PATIO BONITO BAVARIA BAVARIA. 8002402 8003352 8000338 8003743 8003808 8000194 8001260 8001160 8001073 8000205 8001417 8001514 8001273 8001340 8001102 8001128 50004683 8001403 8001293 8000144 8000157 8000174 8000187 8000199 8000171 8000146 8000111 8004213 8002441 8004177 8004131 8002108 8002200 8002267 8002666 8002747 8002538 8002612 8001820 8001916 8001467 8001367 8004158 8004141. CL 7F KR 72A KR 79C KR 79C KR 79C KR 80D KR 80F KR 80F KR 80F KR 80C KR 81 KR 81 D BIS KR 81F KR 82A KR 82B KR 82B KR 82B KR 82 BIS KR 83 CL 13F CL 13F CL 13F CL 13F KR 82 KR 83 KR 82 KR 82 CL 40C S CL 1 S CL 40C S CL 40C S KR 90D KR 90D KR 90D KR 90D KR 90D KR 91A KR 91A KR 92 KR 92 KR 94 KR 94 CL 7B CL 7B. KR 79C CL 7C BIS CL 14A CL 6 AV CL 14A CL 8C CL 8D CL 9 CL 14A CL 8A AV CL 8 CL 8 BIS D CL 7D CL 8 BIS D CL 8 BIS C CL 8 BIS A AV CL 8 CL 7D KR 81F KR 81D KR 81C KR 81B CL 13A CL 13C CL 13D CL 13F KR 86A KR 86G KR 86A KR 86C CL 40 S CL 40A S CL 41 S CL 42F S CL 42G S CL 42F S CL 42G S CL 40S CL 40A S CL 41S CL 40A S KR 69C KR 69D. AK 80 CL 7F CL 14B CL 6 BIS CL 6 CL 15A CL 8D CL 9 CL 10 CL 15A CL 8B CL 8 BIS B CL 8 CL 8 BIS C CL 8 BIS B CL 8 BS CL 8 KR 81D KR 81C KR 81B KR 81A CL 13C CL 13D CL 13F NOTIENE FIN KR 86B KR 87 KR 86C KR 86C BIS CL 40A S CL 41 S CL 42 S CL 42G S AV CL 43S CL 42G S AV CL 43 S CL 40A S CL 41S CL 40A S CL 40 S KR 69D KR 69F. 22.

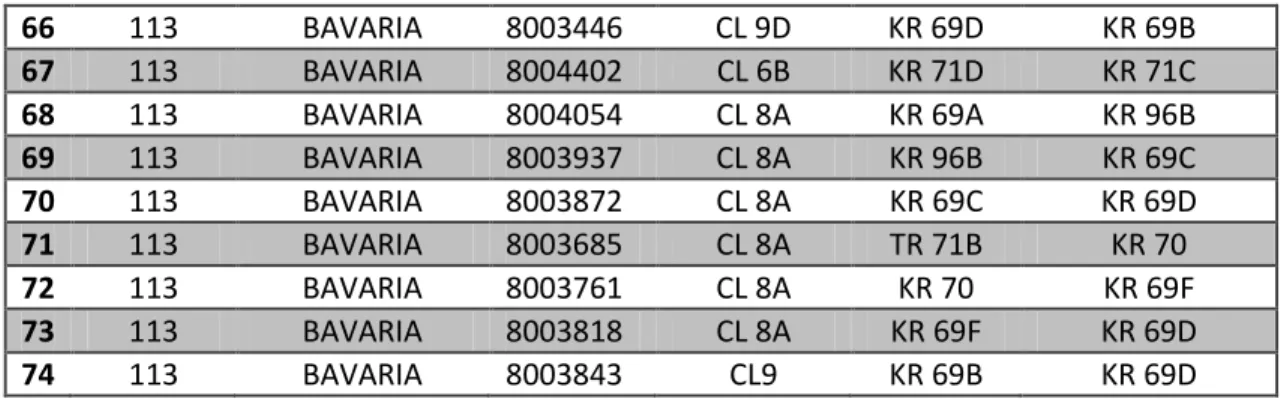

(30) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 66 67 68 69 70 71 72 73 74. 113 113 113 113 113 113 113 113 113. BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA BAVARIA. 8003446 8004402 8004054 8003937 8003872 8003685 8003761 8003818 8003843. CL 9D CL 6B CL 8A CL 8A CL 8A CL 8A CL 8A CL 8A CL9. KR 69D KR 71D KR 69A KR 96B KR 69C TR 71B KR 70 KR 69F KR 69B. KR 69B KR 71C KR 96B KR 69C KR 69D KR 70 KR 69F KR 69D KR 69D. TABLA 7. CIV’s INICIALES. 23.

(31) UN IVERS IDADD ISTR ITALFRANC ISCOJOSEDECALDAS PROYECTODE GRADO MODAL IDADPASANT IA TECNOLOG IAENCONSTRUCC IONESC IV ILES. 10 . APORTE Den t rodelasac t iv idadesrea l i zadasdu ran telapasan t íacomoau x i l ia rtécn icoen in te rven to r ía ,e rap resen ta rin fo rmessemana les ,delocua lfu ie lp r inc ipa lpa r t i c ipe enlac reac iónyp rog ramac iónde lfo rma tosemana ldein fo rmesdein te rven to r ía ,e l cua linc luye5tab las la scua lesson : 10 .1 .FORMATODERESUMENTECN ICO : ALCALD IALOCAL DE KENNEDY- FONDO DE DESARROLLO LOCAL AREADE INFRA ESTRUCTURA. IN FORMESEMANALDE IN TERVEN TOR IA FORMA TON o .1 INFORMESEMANA LNo .. PER IODO :. 2 7 / 0 2 / 2 0 1 5. A L. 2 7 / 0 2 / 2 0 1 5. 1 . INFORMAC IÓNCONTRACTUA L CON TRA TODE IN TERVEN TOR ÍA. CON TRA TODE OBRA. IN TERVEN TOR :. UN IVERS IDADD ISTR I TA LFRANC ISCOJOSE DE CA LDAS. CON TRA T ISTA :. CONSORC IOBDKENNEDY. CON TRA TON o . :. C IA 1 7 9 2 0 1 4. CON TRA TON o . :. COP 1 6 7 2 0 1 4. VA LOR IN IC IA L: PLA ZOIN IC IA L:. $1 , 8 6 7 , 4 1 2 , 6 2 7 8 MESES. VA LOR IN IC IA L: PLA ZO IN IC IA L. OB JE TODE L CON TRA TO :. A u n a re s f u e r z o s ,t é c n i c o s ,a dm i n i s t r a t i v o s ,amb i e n t a l e s , so c i a l e s , j u r í d i c o s y f i n a n c i e r o s p a r a e j e r c e r l a i n t e r v e n t o r í at é c n i c a ,a dm i n i s t r a t i v a , amb i e n t a l , so c i a l , j u r í d i c ayf i n a n c i e r a al o sc o n t r a t o sq u e sed e r i v e nd e l p r o c e so d el i c i t a c i ó np ú b i c a LFD LK LP 0 2 2 2 0 1 4c u y o JE TODE L CON TRA TO : o b j e t oe sr e a l i z a r a mo n t oa g o t a b l ee ld i a g n ó s t i c o yOB e l a b o r a c i ó n d e e s t u d i o s y d i se ñ o s , ma n t e n im i e n t o . r e h a b i l i t a c i ó nor e c o n s t r u c c i ó nd el a ma l l av i a lp r i o r i z a d a e nc a b i l d o sc i u d a d a n o sd e l a l o c a l i d a dd eK e n n e d yG r u p o 1 ,G r u p o2yG r u p o3 .. FECHADE IN IC IAC IÓN :. D IC IEMBRE3 0DE2 0 1 4. FECHADE IN IC IAC IÓN :. D IC IEMBRE3 0DE2 0 1 4. FECHADETERM INAC IÓN :. AGOSTO2 9DE2 0 1 5. FECHADETERM INAC IÓN. AGOSTO2 9DE2 0 1 5. VA LORE JECU TADO : VA LORPORE JECU TAR :. 0 . 0 0%. $. 6 , 6 0 5 , 5 2 7 , 4 4 1 8 MESES. R e a l i za ra m o n t oa g o t a b l ee ld i a g n ó s t i co ,e l a b o r a c i ó nd e e s t u d i o s y d i se ñ o s , m a n t e n im i e n t o , r e h a b i l i t a c i ó n o r e co n s t r u c c i ó nd el am a l l av i a lp r i o r i za d a e n ca b i l d o s c i u d a d a n o sd e l a l o ca l i d a dd eK e n n e d y- G r u p o 1. VA LORE JECU TADO GRUPO1 :. 0 . 0 0%. VA LORPORE JECU TARFD L CONAD IC ION. $1 , 8 6 7 , 4 1 2 , 6 2 7. $. 6 , 6 0 5 , 5 2 7 , 4 4 1 . 0 0. 2 .DESCR IPC IÓNRESUMENDEACT IV IDADES. 3 .CONTRO LDEPROGRAMAC IÓN (S ie x i s t ed i f e r e n c i ae n t r e l op r o g r am a d oy l oe j e cu t a d o ,e xp l i q u e l aca u sae ne le sp a c i od eo b se r v a c i o n e s . ). EJECUC IÓN(% ). EJECUTADO(% ). PROGRAMADO(% ). D IFERENC IA(% ) FALTANTE. 0 . 0 0% 0 . 0 0% 0 . 0 0%. AVANCEDEOBRAENE LPER IODO ACUMU LADOPER IODOANTER IOR ACUMU LADOALPRESENTEPER IODO EJECUC ION EN T IEMPO(D IAS ). EJECUTADO(D IAS ). PROGRAMADO(D IAS ). D IFERENC IA(D IAS ) FALTANTE. AVANCEDEOBRAENE LPER IODO ACUMU LADOPER IODOANTER IOR ACUMU LADOALPRESENTEPER IODO. OBSERVAC IONES. ALAFECHA HANTRANSCURR IDO#D IAS DESDEE LAC TA DEIN IC IO QUE CORRESPONDENA L. n%. DE LP LAZOTOTA LDE LCON TRATO. 4 .DESCR IPC IONRESUMENDEACT IV IDADESAD IC IONA LES 5 .DETA LLEDELAS MAYORESCANT IDADESENELCONTRA TO N .A .al af ech a. ANEXOS 1 .R e g i s t r oF o t o g r á f i coco n se cu e n t eco n l ad e s c r i p c i ó n 2 .R e g i s t r od eco n t r o ld i a r i od ep e r so n a ld e lco n t r a t i s t a 3 .R e g i s t r od eco n t r o ld i a r i od ee q u i p od e lco n t r a t i s t a 4 .R e g i s t r od eco n t r o ld i a r i od e le s t a d od e lt i em p o 5 .F o rm a t ose g u im i e n t oAMB IEN TA LYSEGUR IDAD INDUSTR IA L 6 .F o rm a t oco n t r o lse g u r i d a dso c i a ld e lco n t r a t i s t a. IN TERVEN TOR IA UN IVERS IDADD ISTR ITA LFRANC ISCOJOSEDECA LDAS. V o .B o .A l ca l d í aL o ca ld eK e n n e d y. 24.

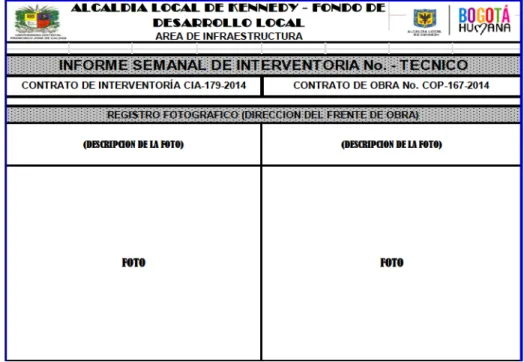

(32) UN IVERS IDADD ISTR ITALFRANC ISCOJOSEDECALDAS PROYECTODE GRADO MODAL IDADPASANT IA TECNOLOG IAENCONSTRUCC IONESC IV ILES. 10 .2 .FORMATODEREG ISTROFOTOGRÁF ICO ALCALD IALOCAL DE KENNEDY- FONDO DE DESARROLLO LOCAL AREADE IN FRAESTRUC TURA. IN FORMESEMANA LDE IN TERVEN TOR IAN o . -TECN ICO CON TRA TODE IN TERVEN TOR ÍAC IA 1 7 9 2 0 1 4. CON TRA TODE OBRAN o . COP 1 6 7 2 0 1 4. REG ISTROFOTOGRA F ICO(D IRECC IONDE LFREN TEDE OBRA ) ( D E S C R I P C I O ND EL AF O T O ). ( D E S C R I P C I O ND EL AF O T O ). F O T O. F O T O. 10 .3 .FORMATODECONTROLDEPERSONAL INFORMESEMANAL No . FECHA. UN IVERS IDADD ISTR ITALFRANC ISCOJOSEDECALDAS INFORMESEMANALDEINTERVENTOR IA. PÁG INA. 1. DE. 1. CONTROLD IAR IODELPERSONALDELCONTRAT ISTADEOBRA. SEMANA :08. CONTRATONo .. CONTRAT ISTA. PER IODO. COP167-2014. INFORMESEMANALNo .. D IA. S. TRAMO. DEL. D. L. mes M. M. J. V. -. -. -. -. -. -. AL. PERSONAL. AYUDANTES OF IC IAL N IVELETERO ORASTR ILLERO BANDERERO INSPECTORDE OBRA RES IDENTE DE OBRA D IRECTORDE OBRA TOPOGRAFO CADENERO1 TECN ICOLABORATOR IO OPERADORDE M IN ICARGADOR OPERADORDE MOTON IVELADORA OPERADORDE RETROEXCAVADORA OPERADORDEV IBROCOMPACTADOR DE ROD ILLOL ISO OPERADORDEV IBROCOMPACTADORDE ROD ILLOL ISOYLLANTA. OPERADORDE COMPACTADORDE LLANTA OPERADORDETERM INADORA DE ASFALTO OPERADORDE CARROTANQUEY EQU IPO VACTOR CONDUCTORESVOLQUETAS CONDUCTORCAM ION4TON OPERAR IODE CANGURO TOTAL O r ig ina l :A lca ld íaLoca ldeKennedy. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. D IAFEST IVO. Cop ias :In te rven to r ía. 25.

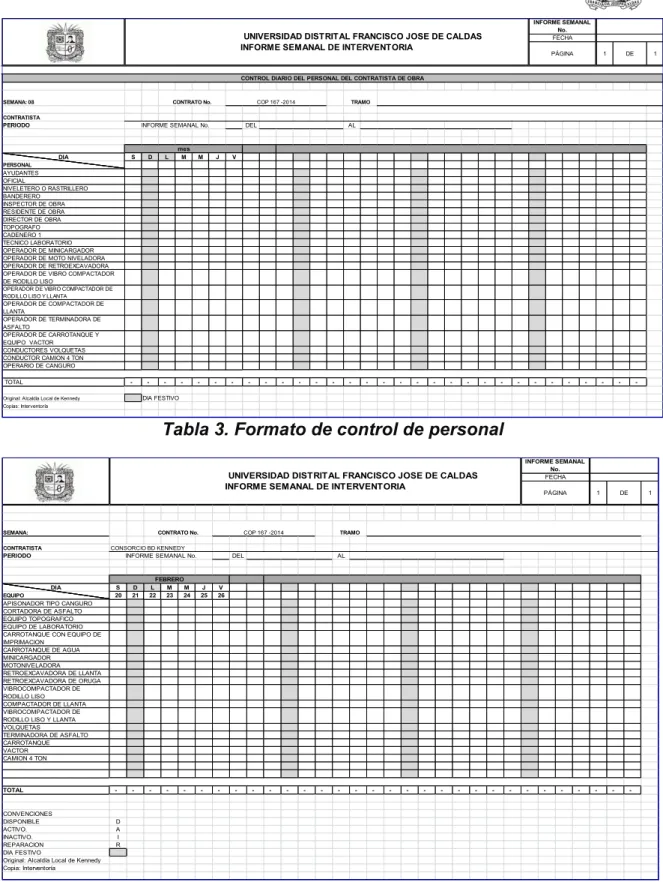

(33) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 10.4. FORMATO DE CONTROL DE EQUIPO Y MAQUINARIA INFORME SEMANAL No. FECHA. UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS INFORME SEMANAL DE INTERVENTORIA. SEMANA:. CONTRATO No.. CONTRATISTA. 1. DE. 1. TRAMO. COP 167 -2014. CONSORCIO BD KENNEDY. PERIODO. EQUIPO. PÁGINA. INFORME SEMANAL No.. DIA. DEL. S 20. D 21. FEBRERO L M M 22 23 24. J 25. V 26. -. -. -. -. -. AL. APISONADOR TIPO CANGURO CORTADORA DE ASFALTO EQUIPO TOPOGRAFICO EQUIPO DE LABORATORIO CARROTANQUE CON EQUIPO DE IMPRIMACION CARROTANQUE DE AGUA MINICARGADOR MOTONIVELADORA RETROEXCAVADORA DE LLANTA RETROEXCAVADORA DE ORUGA VIBROCOMPACTADOR DE RODILLO LISO COMPACTADOR DE LLANTA VIBROCOMPACTADOR DE RODILLO LISO Y LLANTA VOLQUETAS TERMINADORA DE ASFALTO CARROTANQUE VACTOR CAMION 4 TON. TOTAL. CONVENCIONES DISPONIBLE ACTIVO. INACTIVO. REPARACION DIA FESTIVO Original: Alcaldía Local de Kennedy Copia: Interventoría. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. D A I R. 10.5. FORMATO DE REGISTRO DEL ESTADO DEL TIEMPO UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS INFORME SEMANAL DE INTERVENTORIA. INFORME SEMANAL No. FECHA PÁGINA. 1. DE. 1. ESTADO GENERAL DEL TIEMPO. SEMANA: 08. CONTRATO No.. CONTRATISTA. COP 167 -2014. TRAMO. CONSORCIO BD KENNEDY. PERIODO. INFORME SEMANAL No.. DIA. ESTADO DEL TIEMPO BUEN TIEMPO NUBLADO LLUVIA DE MAS DE 4 HORAS LLUVIA DE MAS DE 3 HORAS LLUVIA DE MENOS DE 2 HORAS LLOVISNA DE 1 HORA VIENTOS FUERTES. S. D. L. mes M. M. DEL. J. AL. V. TOTAL NOMBRE: ING. CARLOS O. TORRES RESIDENTE DE INTERVENTORIA Original: Alcaldía Local de Kennedy Copias: Interventoría. Además de los formatos creados, se dejó el aporte de mi trabajo como auxiliar de interventoría prestado para la universidad distrital francisco José de caldas. 26.

(34) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 11. CONCLUSIONES  Cuando exista personal, equipo o maquinaria nueva en la obra, antes de que entre al frente de obra. La documentación técnica, permisos y autorizaciones deben de llegar a la interventoría.  Hacer conocer y discutir en los comités internos de interventoría, los problemas, inconvenientes e incumplimientos que se estén presentando con el contratista.  En cada incumplimiento del contratista debe ser escribirlo en bitácora de obra y generar un informe escrito desde interventoría al contratista para dejar constancia de cada incumplimiento.  Toda acción a ejecutarse por el auxiliar técnico de interventoría debe de ser autorizada por su residente de interventoría y coordinador de grupo de interventoría.  Para cada una de las intervenciones donde se esté afectando el tráfico, la interventoría debe de exigir el PMT, si no existe tal permiso se debe recomendar cancelación de actividades.  Al caso de un incumplimiento o un mal proceso se debe hacer saber al contratista y hacerle las recomendaciones pertinentes, si no son tomadas se deberá escribir en bitácora el problema y discutirlo en el comité general.. 27.

(35) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 12. RECOMENDACIONES  Informar a la comunidad antes de las actividades preliminares, para no crear falsas expectativas.  Instalar el punto CREA lo más cercanos a los frentes de obra.  Revisar documentación, personal y equipo antes de empezar actividades, para evitar inconvenientes legales.  Hacer anotación de toda anomalía y actividad diaria en bitácora de obra.  No dejar de asistir diariamente al frente de obra como interventor.  Además de la bitácora de obra, tener una bitácora de interventoría personal.  diligenciar los informes semanales diariamente para que estos sean más específicos y no se pase detalle alguno.  Para una mejor calidad de trabajo como auxiliar interventor leerse las normas pertinentes del INVIAS y el IDU.. 28.

(36) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 13. ANEXO. ACTIVIDADES REALIZADAS DURANTE LA PASANTÍA FORMATO No. 1 INFORME. PERIODO:. 09/03/2015. AL. 22/03/2015. 1. DESCRIPCIÓN RESUMEN DE ACTIVIDADES SEMANA 1. 2.1 AVANCE DE ACTIVIDADES: CALLE 11D CON CARRERAS 80B - BARRIO CASTILLA: Lunes 09 de Marzo de 2015 al miércoles 11 de Marzo de 2015, no se realizó ningún tipo de actividad en los CIV's enunciados anteriormente. Porque el personal no se encontraba afiliado. 2.2 AVANCE DE ACTIVIDADES: CALLE 11D CON CARRERAS 80B - BARRIO CASTILLA: Jueves 12 de Marzo de 2015 se ubicó el pozo de A.N en la calle 11D con carrera 80B y se quitó material granular que se encontraba encima de este, la tapa del pozo se encontró a 43 Cm por debajo de la sub rasante. El pozo fue inspeccionado y levantado manualmente. 2.3 AVANCE DE ACTIVIDADES: CALLE 14A ENTRE CARRERAS 80C-80D-81-81A-81B-81C-81D-81F-81BIS - BARRIO CASTILLA:. Jueves 12 de Marzo de 2015 al viernes 06 de Marzo de 2015.Jueves 12 de Marzo: Se reinician actividades de lavado de los pozos de A.N y A.LL en la calle 14A entre carreras 81B, 81D Y 81F con el equipo Vactor para retirar abundante material granular y lodos. Finalmente la cuadrilla se desplaza a la calle 14A entre carreras 80D Y 81, y la cuadrilla suspende actividades por falta de combustible para el Vactor, los pozos se inspeccionan y se encuentran totalmente tapados. Viernes 13 de Marzo de 2015 se reinician actividades en la calle 14A entre carrera 80D y 81, se destapan y lavan las redes de A.N y A.LL y finalmente la cuadrilla se desplaza a la calle 14A entre carrera 81A, 81B, 81C, 81D, 81F, 81BIS, lavando las redes de A.N y A.LL de la zona.. 2.4 AVANCE DE ACTIVIDADES: CALLE 11D CON CARRERAS 80C-80D-80F-81 - BARRIO CASTILLA: sábado 14 de Marzo de 2015 se hace uso del equipo Vactor para retirar material granular y lodos.. 29.

(37) UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS PROYECTO DE GRADO MODALIDAD PASANTIA TECNOLOGIA EN CONSTRUCCIONES CIVILES. 2.5 AVANCE DE ACTIVIDADES: CALLE 14A CON CARRERAS 81B-81C-81D-81F - BARRIO CASTILLA: Lunes 16 de Marzo de 2015, no se realizó ningún tipo de actividad en los CIV's enunciados anteriormente. Porque hubo ausencia de equipo, se realiza recorrido para reconocimiento del frente de obra entre Alcaldía, contratista e interventoría. 2.6 AVANCE DE ACTIVIDADES: CALLE 11D CON CARRERAS 80B-80C-80D-80F-81-81A - BARRIO CASTILLA: Martes 17 de Marzo de 2015 se reinician actividades para realizar lavado de pozos de A.N y A.LL, empezando con los pozos de A.LL en los tramos en la calle 11D entre carreras 81-81A y pozos de A.N entre carreras 80B80C-80D-80F, los tramos entre carrera 80F-81-81A en los pozos de A.N no fueron lavados por inconvenientes con el equipo, se estalló la manguera del vactor. Las actividades fueron canceladas a las 13.30. 2.7 AVANCE DE ACTIVIDADES: CALLE 14A ENTRE CARRERAS 80C-80D-81-81A-81Bis-81B-81C-81D-81F - BARRIO CASTILLA: miércoles 18 de marzo de 2015 se realizan actividades de CCTV de los pozos de A.N y A.LL en la calle 14A entre carreras 80C-80D-81-81A-81BIS con el equipo CCTV para inspeccionar el estado de las redes. Finalmente la cuadrilla se desplaza a la calle 14A entre carreras 81B-81C-81D-81F para inspeccionar el estado de las redes de A.LL y A.N con el equipo CCTV, y la cuadrilla suspende actividades a las 19:00 por falta de permiso para trabajar en la noche. El equipo CCTV tiene un recorrido de 266.80m en la totalidad de sus tramos.. 2.4 AVANCE DE ACTIVIDADES: CALLE 11D CON CARRERAS 80B-80C-80D-80F-81-81A - BARRIO CASTILLA: jueves 19 de marzo de. 2015 se realizan actividades de CCTV de los pozos de A.N y A.LL, se inspeccionan pozos de A.LL en la calle 11D entre carreras 80B-80C-80D-80F-8181A con el equipo CCTV. Finalmente la cuadrilla inspecciona los pozos de A.N de la calle 11D entre carreras 80B-80C-80D-80F con el equipo CCTV, los tramos entre 80F-81-81A de A.N no se pueden inspeccionar con el equipo CCTV por que se encontraban sin lavar, y la cuadrilla suspende actividades a las 11:00. El equipo CCTV tiene un recorrido de 246.66m en la totalidad de sus tramos. 2.8 AVANCE DE ACTIVIDADES: Viernes 20 de Marzo de 2015 no se realizó ningún tipo de actividad en los CIV's enunciados anteriormente. 3. OBSERVACIONES Además realizar informes técnicos semanales y actas de comité semanal. asistir a comités con alcaldía y a comités internos de interventoría. 30.
