DISEÑO DE CARRETERAS UTILIZANDO AUTOCAD CIVIL 3D 2014

(1)

DISEÑO DE CARRETERAS

UTILIZANDO AUTOCAD

CIVIL 3D 2014

AUTOR:

Ing. César Villa Alagón

(2)

INDICE Pág.

A MANERA DE INTRODUCCION 0 0.-ENTORNO DE AUTOCAD CIVIL 3D 2014 METRIC

0.1.-Menú de Aplicaciones: 0.2.-La cinta de opciones:

0.3.-La herramienta “Toolspace”: 0.4.-Espacio Modelo y Espacio papel: 0.5.-La línea de comandos:

0.6.-La barra de estado:

0.7.-El comando transparente: Modos de Referencia: OSNAP:

1 2 2 2 3 3 3 1.-DISEÑO DE ALINEAMIENTOS

1.1.-DIBUJO DEL TRAZO A PARTIR DE COORDENADAS: 1.1.1.-PARA VER EL TRAZO:

1.2.-CREACION DEL ALINEAMIENTO:

1.3.-MODIFICACION DE RADIOS/LONGITUDES DE CURVA:

1.4.-FORMATO DE PROGRESIVAS:

1.5.-CREAR UN SET DE FORMATOS DE ETIQUETAS: 1.6.-CREAR UN ESTILO DE ALINEAMIENTO:

1.7.-COMPROBACIONES DE DISEÑO

1.8.- CREACION DE EXPRESIONES PARA DETERMINAR VALORES PARA EL SENTIDO DE LA CURVA Y CALCULO DE SOBREANCHO

1.9.-CREACION DEL ALINEAMIENTO CON ESTILO DE ALINEAMIENTO Y SET DE ETIQUETAS:

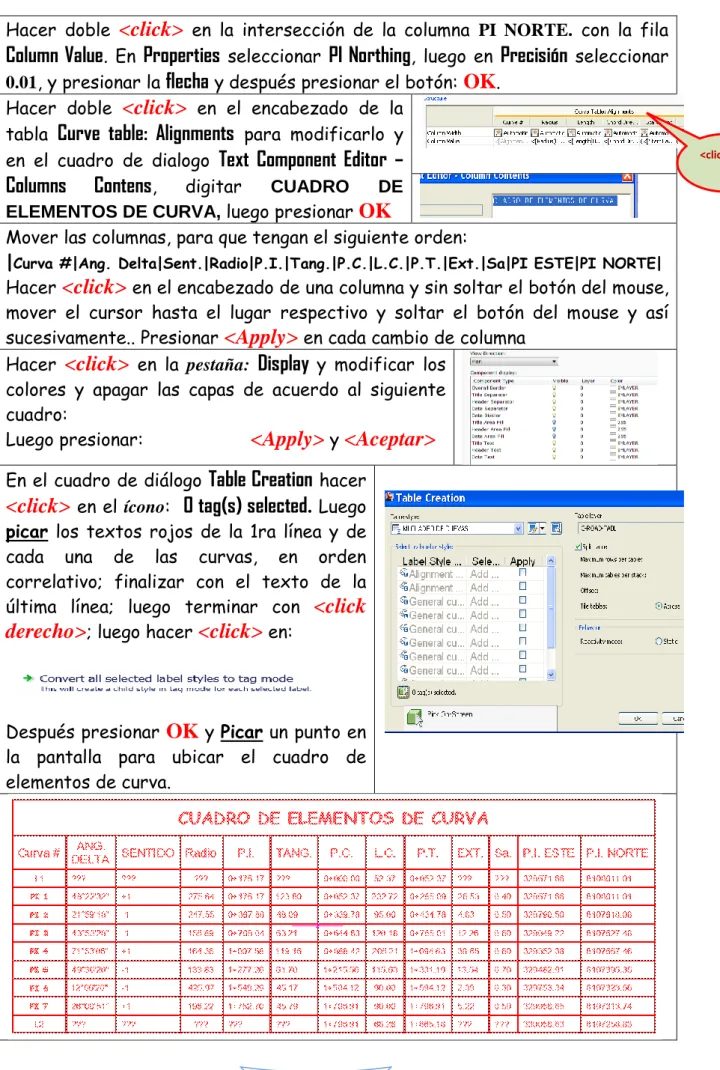

1.10.-CREACION DEL CUADRO DE ELEMENTOS DE CURVAS:

4 4 4 5 5 8 8 9 12 13 14 2.-DIBUJO DE CURVAS DE NIVEL

2.0.-GENERALIDADES

2.1.-CREACION DE ESTILO DE PUNTOS: 2.2.-CREACION DE ETIQUETAS DE PUNTOS: 2.3 CREACION DE UN GRUPO DE PUNTOS:

2.4.-CREACION DE OTROS GRUPOS DE PUNTOS: 2.5.-IMPORTACION DE PUNTOS

2.6.-CREACION DE SUPERFICIE:

2.6.1.-MODIFICACION DE PROPIEDADES DE LA SUPERFICIE

2.7.-CREACION DE CONTORNO:

2.8.-CREACION DE LINEAS DE QUIEBRE:

2.9.-CREACION DE ETIQUETAS DE CURVAS DE NIVEL: 2.10.-CREACION DE TRAZO DE CARRETERA (Poligonal de

(3)

3.- DISEÑO DE PERFIL LONGITUDINAL 3.0.-GENERALIDADES

3.1.-CREAR PERFIL LONGITUDINAL 3.2.-DISEÑO DE RASANTE

3.3.-CREACION DE BANDAS

3.3.1.-CREACION DE BANDA KILOMETRAJE (PROGRESIVAS)

3.3.2.-CREACION DE BANDA COTA TERRENO 3.3.3.-CREACION DE BANDA COTA RASANTE 3.3.4.-CREAR BANDA ALINEAMIENTO VERTICAL 3.3.5.-CREAR BANDA ALINEAMIENTO HORIZONTAL

28 28 30 35 35 37 39 40 41 4.- CORREDORES

4.1.-CREACION DE SECCION TIPO 4.1.1- DISEÑO DE PAVIMENTO 4.1.2.-DISEÑO DE BERMA 4.1.3.-DISEÑO DE TALUDES

4.1.4.-DISEÑO DEL LADO IZQUIERDO DE LA SECCION

4.2.-CREACION DEL CORREDOR

4.3.-CREACION DE LA SUPERFICIE DEL CORREDOR 4.4.-CREACION DE LA SUPERFICIE FINAL DE LA

CARRETERA 43 43 44 44 45 45 46 47 05.- PLAN PRODUCTION

5.1.-CREACION DE MARCOS

5.2.-CREACION DE HOJAS (LAYOUTS) 5.3.-DISEÑAR GRILLA DE COORDENADAS

49 50 51 06.- SECCIONES TRANSVERSALES

6.1.-COLOCACION DE PROGRESIVA DE SECCION (líneas de muestreo)

6.2.-SELECCION DE SUPERFICIES

6.3.-CREACION DE SECCIONES TRANSVERSALES 6.4.-CREACION DE BANDAS: COTA TERRENO Y COTA

RASANTE

6.5.-CREACION DE TABLA DE VOLUMENES EN LA SECCION: AREA DE CORTE Y AREA DE RELLENO 6.6.-CREACION DE TABLA DE VOLUMENES TOTAL 6.7.-EXPORTAR TABLA DE VOLUMENES A HOJA DE

CALCULO

6.8.-CREACION DE PLANTILLA DEFINITIVA

(4)

A MANERA DE INTRODUCCION

Otro manual más?.... el Autor espera que no sea así. El objetivo principal del presente manual es servir de apoyo a las personas interesadas en aprender el programa AUTOCAD CIVIL 3D 2014 METRIC, para diseño de carreteras. El autor supone que el lector sabe utilizar el programa AUTOCAD básico y que no ha utilizado el programa CIVIL 3D, es decir, el presente manual está dirigido a ese nivel de conocimiento en los interesados. Las personas versadas en el programa tendrían que recurrir a otro tipo de manual, ya que el presente, solamente contiene lo más elemental y que servirá como un instrumento en el difícil arte de diseñar carreteras.

Se aplica a la versión en Inglés, ya que es el idioma originario del programa y porque a veces las ordenes (comandos) en los programas en castellano presentan conflictos en su ejecución.

El presente manual no enseña a diseñar carreteras, solamente está referido a las órdenes que ayudan al proyectista a plasmar su diseño en un gráfico, ya que el programa AUTOCAD CIVIL 3D sirve como un soporte para hacer los análisis y cambios de diseño dinámicos, también ayuda en los cálculos de áreas y volúmenes, como también en la tarea de laminar los planos, para su presentación final.

El autor tiene la perspectiva que, con este pequeño aporte, los diseños de carretera sean más diligentes (se aplican algunas técnicas para crear estilos propios) y que al final, el usuario se convierta en un experto en el uso del programa, investigando por su cuenta las diferentes opciones que presenta dicho programa.

Así mismo, asume que cualquier error i/o sugerencia le hagan llegar a su dirección electrónica [email protected] para que de esta manera, se pueda optimizar y enriquecer el presente manual; y desde ya, expresa su agradecimiento.

Atte. El Autor

(5)

0.-ENTORNO DE AUTOCAD CIVIL 3D 2014

METRIC

Al iniciar el programa AUTOCAD CIVIL 3D 2014 METRIC, se tiene la siguiente pantalla:

0.1.-Menú de Aplicaciones:

El menú de aplicaciones, contiene los comandos más comunes: Nuevo, Abrir, Guardar, Guardar como, Exportar, … Imprimir, ..., Cerrar.

De los cuales el comando tiene varias opciones, siendo que la opción Save As\ Drawing

Template sirve para guardar una plantilla de

dibujo.

Un conjunto distinto de estilos personalizados para cada tipo de objetos de AutoCAD Civil 3D, se pueden guardar en una plantilla de dibujo. Los estilos de objeto se pueden cambiar según sea necesario para cambiar la visualización de un objeto.

Area de Dibujo

Cinta de Opciones

Barra de estado Línea de comandos Pestañas: Espacio

Modelo y Espacio Papel Menú de

Aplicaciones

(6)

0.2.-La cinta de opciones:

La Cinta de opciones está organizado en varias Pestañas tales como: Home, Insert,

Annotate, Modify, Analyze, etc, las cuales a su vez están organizados en Paneles, como

por ejemplo la pestaña Home, tiene los paneles: Palettes, Create Ground Data, Create design,

Profile & Section Views, etc., dentro de los cuales se encuentran los íconos de los

comandos. Cuando se selecciona un objeto de Autocad Civil 3D, se visualiza una pestaña contextual de color verde, la cual tiene paneles y comandos inherentes al

objeto seleccionado.

0.3.-La herramienta “Toolspace”:

En la pestaña Home de la Cinta de opciones, dentro del panel:

palettes, se encuentra la herramienta: “Toolspace”, que

proporciona una visión orientada a objetos de datos de ingeniería.

Este comando tiene a su vez 4 pestañas:

Prospector (Proporciona una vista por categorías de todos los

objetos del dibujo. -cuenta con colecciones de objetos en varios niveles.)

Setting (Configuración que contiene una estructura de árbol de

estilos de objeto y ajustes para el dibujo.)

Survey (Para datos de Campo).

Toolbox (Para obtener repostes de resultados)

0.4.-Espacio Modelo y Espacio papel:

Con el uso de las pestañas Model (Espacio modelo: donde se realiza el dibujo) y

Layout (Espacio papel: donde se configura el papel y las escalas del dibujo), se

pueden intercambiar estos espacios. En caso de no estar presentes en la parte inferior de la pantalla de dibujo, visualizarlo con el siguiente procedimiento: Hacer <anticlick> en el mouse, cuando el cursor esté encima del área de

dibujo, elegir la opción: Options y en la pestaña: Display activar la casilla de Display

(7)

0.5.-La línea de comandos:

Se puede escribir órdenes directamente en esta línea. Si no está presente, debajo del área de dibujo, presionando las teclas Ctrl + 9 se puede activar/desactivar la visualización de esta línea.

Con la Tecla F2, se puede ampliar esta pantalla de texto y alternar con el área de dibujo.

0.6.-La barra de estado:

Ubicada en la última fila, visualiza las coordenadas del cursor y varios íconos de comandos transparentes, es RECOMENDABLE (Obligatorio) desactivar todos los comandos, de tal manera que se pueden activar de acuerdo a la necesidad de usar un comando específico.

0.7.-El comando transparente: Modos de Referencia: OSNAP:

Es muy útil, ya que sirve de ayuda para seleccionar las referencias de los objetos, con la tecla F3 se activa/desactiva este comando. Hacer <click derecho> sobre este ícono para configurar

<click>

Activarli ck>

<ant

icl

ick

(8)

1.-DISEÑO DE ALINEAMIENTOS

El programa presenta varias opciones para el diseño de alineamientos, uno de los cuales puede ser ingresando las coordenadas de los Puntos de Intersección en la línea de comandos.

1.1.-DIBUJO DEL TRAZO A PARTIR DE COORDENADAS:

(Utilizar las coordenadas que figuran el pág 19 del presente manual.)

– COMANDO POLYLINE (PLINE)

• Command: PL <Enter>

• Coord. ESTE(PI 0),Coord. NORTE (PI 0) <Enter> • Coord. ESTE(PI 1),Coord. NORTE (PI 1) <Enter> • …….

• Coord. ESTE(PI n),Coord. NORTE (PI n) <Enter> • <Enter>

1.1.1.-PARA VER EL TRAZO:

• COMANDO ZOOM (-Para enfocar-)

Command: Z <Enter> E <Enter> 1.2.-CREACION DEL ALINEAMIENTO:

Elegir en la cinta de opciones, desde la pestaña:

Home

→ panel:

Create

Design

→ elcomando:

Alignment

Se ejecuta la opción:

Create alignment from object

, para

seleccionar la polilínea (creada anteriormente), y aceptar la dirección con <Enter> y <Enter>

En la caja de dialogo:

Create Alignment from

Object,

pestaña:

General

, seleccionar de la lista

la Opción:

All Labels

para la configuración de

Alignment label set.

Luego en la pestaña:

Design

Criteria

, cambiar la velocidad de diseño en

Starting design speed.

Luego presionar

OK

y se creará el alineamiento a partir de la polilínea del trazo.

<click>

(9)

1.3.-MODIFICACION DE LONGITUDES Y RADIOS DE CURVA:

Se pueden modificar las longitudes i/o radios de curva que pre dimensiona el programa, por otros que se tenga calculados. Seleccionando el alineamiento, se visualiza la pestaña contextual:

Alignment: Alignment –(1)

y en el panel:

Modify

se hace

<click> en el comando:

Geometry Editor

.

En la barra de herramientas:

Alignment Layout Tools – Alignment – (#)

, seleccionar la opción:

Alignment Grid View

para obtener el cuadro de dialogo

Panorama

.

En este cuadro de dialogo (

Panorama

), desactivar el

Parameter Constraint Look

y luego se puede modificar el

Length

(Para longitud de curva) y el

Radius

. Así mismo seguir modificando Longitudes i/o radios de las otras curvas; luego cerrar el cuadro

Panorama

y cerrar la barra de herramientas

1.4.-FORMATO DE PROGRESIVAS:

Es conveniente formatear el estilo de etiquetas para las progresivas y para los puntos geométricos PC y PT. Al seleccionar una progresiva, se visualiza la

pestaña contextual:

Labels – Alignment Station Label Group

y en el panel:

Modify

se

hace <click> en el comando:

Edit Label Group.

<click>

Modificar>

Desactivaro dificar>

(10)

En la caja de diálogo:

Alignment Labels – Alignment – (1),

hacer <click> en el ícono

derecho de la columna

style

correspondiente a la fila de

Major Stations

y en la caja de diálogo

Pick Label Style

, seleccionar de la lista el estilo

Perpendicular with

Tick

, y hacer <click> en el ícono derecho para activar

Copy Current Selection

.

Luego en la Caja de diálogo:

Label Style Composer

–

Perpendicular with Tick (Copy)

, en la pestaña

Information

cambiar el

Name

por PROG, como nuevo estilo para las etiquetas de las progresivas.

Luego hacer

<click>

en la pestaña:

General

, y en

Behavior/Forced Inside Curve

seleccionar de la lista

Outside

, para después presionar

<Apply>

<Aceptar> y luego OK

Haciendo <click> en el ícono derecho de la columna

style

correspondiente a la

fila de

Geometry Point

y en la caja de diálogo

Pick Label Style

, hacer

<click>

en el

ícono derecho para activar

Copy Current Selection

.

<click>

<click> _<click>

<click>

seleccionar< click>

(11)

Label Style Composer –

Perpendicular with Tick and Line (Copy)

, en la pestaña:

Information

cambiar el

Name

por PC y PT, luego hacer

<click>

en la pestaña:

General

, y en

Behavior/Forced Inside Curve

Inside

<Apply>

<Aceptar> y luego OK

Hacer

<click> en el icono

de la intersección de la columna

Geometry

point

con la fila

Geometry point

Geometry

Points

, desactivar las casillas correspondientes a

Alignment Beginning

y

Curve Mid Point

OK

Haciendo <click> en el ícono derecho de la columna

style

correspondiente a la

fila de

Design Speeds

y en la caja de diálogo

Pick Label Style

, hacer

<click>

en el

ícono derecho para activar

Copy Current Selection

.

Label

Style Composer – Station over Speed

(Copy)

Information

cambiar el

Name

por VEL. DISEÑO, luego hacer

<click>

en la

pestaña:

Layout

, y en

Component name:

seleccionar

Station

, presionar para eliminar este componente

seleccionar< click>

(12)

Después cambiar en

Component name:

a

Design Speed

y hacer

<click>

en la

intersección de la columna

Value

con la fila

Text\Contents

, para que aparezca el icono

Hacer

<click>

en dicho ícono y en

la pantalla negra, sustituir DESIGN SPEED por VEL. DISEÑO, luego

presionar el botón OK

Presionar <Apply> <Aceptar> y después presionar el botón OK

1.5.-CREAR UN SET DE FORMATOS DE ETIQUETAS:

En la caja de diálogo:

Alignment Label – Alignment(1)

, hacer

<click>

en el botón

y en la pestaña:

Information

cambiar el

Name

por

ETIQUETAS, luego

<Apply>

<Aceptar>

después cerrar con

<Apply>

<Aceptar>, después

presionar <Esc> para deseleccionar la progresiva.

1.6.-CREAR UN ESTILO DE ALINEAMIENTO:

Personalizar el alineamiento, creando un estilo de alineamiento, para lo cual en la herramienta:

Toolspace

, pestaña

Setting

, seleccionar

Alignment

, opción:

Alignment Styles\Proposed

, haciendo

<anticlick>

para elegir

Copy….

En la caja de diálogo:

Alignment Style,

en la pestaña

Information

,

cambiar el

Name

por TRAZO

(13)

Hacer

<click>

en la pestaña

Display

y cambiar los colores y grosor de los tipos de componentes:

Line

y

Curve.

Luego <Apply> <Aceptar>

Seleccionar el alineamiento, luego elegir en el panel

Modify

, el comando

Alignment

properties

, opción

Alignment properties.

Luego en el cuadro

Alignment properties

,

pestaña.

Information

, elegir TRAZO en

Object Style

. Luego

<Apply>

<Aceptar>

después presionar

<Esc>

para deseleccionar el alineamiento.

Después activar en la barra de estado el icono

Show/Hide lineweight

para diferenciar el grosor de línea.

1.7.-COMPROBACIONES DE DISEÑO

Se puede crear un set de comprobaciones de diseño de la siguiente manera: Se desea que se compruebe la distancia mínima de la tangente en S y de la longitud de curva, dada una velocidad de diseño.

En la herramienta:

Toolspace

, pestaña

Setting

,

seleccionar

Alignment

, opción:

Design Check\Line

,

haciendo

<anticlick>

para elegir

New…

En la caja de diálogo

New Design Check

en

Name:

digitar Tan en S

Para la fórmula en

Expression:

presionar el botón , luego seleccionar Lenght

presionar el botón de >= después presionar el botón y seleccionar

ROUND, luego digitar (1.388*

presionar y seleccionar Design Speed, y luego cerrar parantesis.

Caso contrario copiar de aquí: Length>=ROUND(1.388*{Design Speed})

Y pegar en la caja Expression: Finalizar con OK

Modificar>

Elegir

(14)

Toolspace

, pestaña

Setting

, seleccionar

Alignment

, opción:

Design

Check\Line

, haciendo

<anticlick>

para elegir

New…

En la caja de diálogo New Design Check

en Name: digitar Tan en O

Para la fórmula en

Expression:

presionar el botón de >= después presionar el botón y seleccionar

ROUND, luego digitar (2.7834*

presionar y seleccionar Design Speed, y luego cerrar parantesis.

Caso contrario copiar de aquí: Length>=ROUND(2.7834*{Design Speed})

De nuevo en la opción:

Design Check\Line

,

hacer

<anticlick>

para elegir

New…

New Design Check

en

Name:

digitar Tan Máxima

Para la fórmula en

Expression:

presionar el botón , luego seleccionar Lenght presionar el

botón de >= después digitar 16.7*

presionar y seleccionar Design Speed.

Caso contrario copiar de aquí: Length<=16.7*{Design Speed}

De la misma manera, en

Design

Check/Curve

hacer

<anticlick>

para

elegir

New…

New Design Check

en

(15)

Para la fórmula en

Expression:

presionar el

botón de >= después digitar 3* Luego presionar y seleccionar Design Speed.

Caso contrario copiar de aquí:

Length>=3*{Design Speed}

Luego en

Design Checks/Design Check Sets

hacer

<anticliclik>

, para elegir

New..

En la caja de diálogo:

Alignment Design Check Set

, en la

pestaña

Information

, cambiar el

Name

: por Chequeo

Curvas en S

Hacer

<click>

en la pestaña

Design Check

y en

Type

: seleccionar de la lista

Line

, luego en

Line

Checks:

seleccionar Tan en S y luego

presionar el botón Add.

De la misma manera seleccionar Tan Máxima y luego presionar el botón Add,

después cambiar en

Type

: a

Curve

, luego en

Curve Checks:

seleccionar L.C. y luego

presionar el botón

Add

. Después

presionar

<Apply> <Aceptar>

De la misma manera crear otro set de chequeos de diseño con el nombre de

Chequeo Curvas en O y hacer

<click>

en la pestaña

Design Check

y en

Type

:

Line

, luego en

Line Checks:

seleccionar Tan en O y luego

presionar el botón

Add

. Así mismo adicionar Tan Máxima y en

Type

:/

Curve

, en

Curve Checks:

seleccionar L.C. y luego presionar el botón

Add

. Después

(16)

1.8.- CREACION DE EXPRESIONES PARA DETERMINAR VALORES PARA EL SENTIDO DE LA CURVA Y CALCULO DE SOBREANCHO

Con las siguientes expresiones se despliega un algoritmo para asignar valores dependiendo del sentido de las curvas, así mismo se crea una expresión para el cálculo de sobreancho dependiendo de la velocidad de diseño.

Toolspace

, pestaña

Setting

, seleccionar

Alignment

, opción:

Label Style\Curve

, haciendo:

<anticlick>

en

Expression

para elegir

New…

En la caja de diálogo New Expression en

Name:

digitar Alfa

Para la fórmula en

Expression:

presionar el botón y seleccionar End Direction, luego digitar – (menos), luego

presionar para seleccionar Star Direction y después digitar + pi (mas

“pi”).

Caso contrario, copiar de aquí:

{End Direction}-{Start Direction}+pi

Otra vez hacer

<anticlick>

en

Expression

para elegir

New…

New Expression

en Name: digitar Beta

Para la fórmula en

Expression:

copiar de aquí:

IF(Alfa<0,Alfa+2*pi,IF(Alfa>2*pi,Alfa-2*pi,Alfa))

Por tercera vez hacer

<anticlick>

en

Expression

para elegir

New…

En la caja de

(17)

Para la fórmula en

Expression:

copiar de aquí:

IF(Beta>pi,1,-1)

Nota: El sentido se utilizará en el cuadro de elementos de curva: es +1 para curvas a la derecha y -1 para curvas a la izquierda.

Para el cálculo de sobreancho hacer

<anticlick>

en

Expression

para elegir

New…

En la caja de diálogo New Expression en Name: digitar Sobreancho

Para la fórmula en

Expression:

copiar de aquí:

ROUNDUP(2*(Radius-SQRT(SQR(Radius)-53.2)) +30/10/SQRT(Radius),1)

Nota: El sobreancho se utilizará en el cuadro de elementos de curva.

Este cálculo es para una velocidad de diseño de 30 km/h. Para otras velocidades sustituir el número 30 de la fórmula por la velocidad de diseño

1.9.-CREACION DEL ALINEAMIENTO CON ESTILO DE

ALINEAMIENTO, SET DE ETIQUETAS Y COMPROBACIONES DE DISEÑO:

A partir de ahora los alineamientos se crearán de la siguiente manera:

Teniendo dibujado un trazo de carretera (polilínea con los PIs), elegir en la cinta de opciones, desde la pestaña:

Home

→ panel:

Create Design

→ el comando:

Alignment

Create alignment from object

, para seleccionar la polilínea

(creada anteriormente), aceptando la dirección con <Enter> y <Enter>

Luego en la caja de diálogo

Create

Alignment from Object

, para

Alignment style:

seleccionar el estilo TRAZO y para

Alignment label set:

seleccionar el estilo

ETIQUETAS.

(18)

Luego en la pestaña:

Design Criteria

,

cambiar la configuración de la velocidad de diseño en

Starting design speed:

Luego activar la casilla

Use criteria-based design

, desactivar la casilla

Use design criteria

file

, activar la casilla

Use design check set

, seleccionar en la lista Chequeos Curvas en S, luego presionar OK y se creará el alineamiento a partir de una poligonal del trazo, con estilos y criterios ya definidos.

Primero se verificará la distancia de las tangentes en las curvas en S, luego para verificar las tangentes en las curvas en O, se tiene que hacer los siguiente:

Seleccionar el alineamiento, en la

pestana

Modify

, seleccionar el ícono

Alignment properties

opción

Alignment

properties

Luego seleccionar la pestaña

Design

Criteria

y en

Use design check set

, seleccionar de la lista:

Chequeo Curvas

en O

Después presionar

<Apply>

<Aceptar>

Verificar y corregir los errores.

1.10.-CREACION DEL CUADRO DE ELEMENTOS DE CURVAS:

Al seleccionar un alineamiento, se visualiza la pestaña contextual:

Alignment:

Alignment (1)

y en el panel:

Labels & Tables

hacer <click> en el comando:

Add Labels.

Seleccionar la opción:

Multiple Segment

, después seleccionar de nuevo el

alineamiento y luego

<enter>

(19)

Luego en el mismo panel:

Labels & Tables,

hacer

<click>

en el command:

Add

Tables,

para luego seleccionar la opción: Add curve.

En el cuadro de diálogo

Table Creation

, hacer

<click>

en el ícono de la derecha

de

Table style:

y seleccionar

Crear nuevo

estilo

Table Style – New

Alignment Curve Table Style

Information

, cambiar

Name:

por MI

CUADRO DE CURVAS, luego hacer

<click>

en la pestaña

Data Properties

Eliminar c/u de las columnas:

Chord

Direction, Start Point y End Point,

con el

ícono:

Delete column

. (Seleccionar la

columna y presionar )

Cambiar los encabezados de las columnas

Curve #, Radius y Lenght

por

Curva #, Radio y

L.C.

, respectivamente. (Hacer doble

<click>

en el encabezado y corregir en la

pantalla emergente)

Hacer doble

<click>

en la

intersección de la columna

Radio

con la fila

Column Value.

Luego borrar el contenido de la pantalla y en

Modifier:

fila

Precision

seleccionar 0.01, y

presionar la

flecha

y después presionar el botón: OK (Hacer lo mismo con la columna

L.C.

<click>

cambiar

<click>

(20)

En cuadro de

Structure

hacer

<click>

en el

ícono para añadir una columna (para el

Ang. Delta). Luego hacer dos veces

<click>

sobre el encabezado de la nueva columna

En el cuadro de dialogo

Text Component Editor –

Columns Contens

, digitar

Ang. Delta y luego

presionar OK Hacer doble

<click>

en la intersección de

la columna

Ang. Delta

con la fila

Column Value.

En

Properties:

seleccionar

Delta Angle

, luego en el

Modifier

, fila

format:

seleccionar DD°MM’SS.SS” y en

Precision

seleccionar 1 segundo.

presionar la

flecha

y OK.

En cuadro de

Structure

hacer

<click>

en el ícono para añadir una columna

(para el Sentido de la curva). Luego hacer dos veces

<click>

sobre el

encabezado de la nueva columna y en el cuadro de dialogo

Text Component Editor –

Columns Contens

, digitar Sentido. y luego presionar OK. Hacer doble

<click>

en

la intersección de la columna

Sentido

con la fila

Column Value.

En

Properties:

seleccionar Sentido, luego en el

Modifier

, fila

Sign:

seleccionar

sign always (+)

y en

Precision

seleccionar 1 presionar la

flecha

y

presionar OK.

En cuadro de

Structure

hacer

<click>

(para el Punto de Intersección). Luego hacer dos veces

<click>

sobre el

Text Component Editor –

Columns Contens

, digitar P. I. y luego presionar

OK.

Hacer doble

<click>

en la

intersección de la columna P.I. con la fila

Column Value

. En

Properties:

seleccionar

Pi Extended Station

, luego presionar la

flecha

y después presionar el botón: OK. En cuadro de

Structure

hacer

<click>

(para la Tangente). Luego hacer dos veces

<click>

sobre el encabezado de la

nueva columna y en el cuadro de dialogo

Text Component Editor – Columns Contens

, digitar Tang. y luego presionar OK.

Hacer doble

<click>

en la intersección de la columna Tang. con la fila

Column

Value

. En

Properties

seleccionar

External Tangent

, luego en

Precisión

seleccionar

0.01, y presionar la

flecha

y después presionar el botón: OK.

(21)

En cuadro de

Structure

hacer

<click>

(para el Principio de curva). Luego hacer dos veces

<click>

sobre el

Text Component Editor –

Columns Contens

, digitar P. C. y luego presionar OK

Hacer doble

<click>

en la intersección de la columna P.C. con la fila

Column

Value

. En

Properties

seleccionar

Start Station

flecha

En cuadro de

Structure

hacer

<click>

(para el Principio de tangente). Luego hacer dos veces

<click>

sobre el

Text Component Editor –

Columns Contens

, digitar P. T. y luego presionar OK.

Hacer doble

<click>

en la intersección de la columna P.T. con la fila

Column

Value

. En

Properties

seleccionar

End Station

flecha

En cuadro de

Structure

hacer

<click>

(para la Externa). Luego hacer dos veces

<click>

Text Component Editor – Columns Contens

, digitar Ext. y luego presionar OK

Hacer doble

<click>

en la intersección de la columna Ext. con la fila

Column

Value

. En

Properties

seleccionar

External Secant

, luego en

Precisión

seleccionar 0.01,

y presionar la

flecha

En cuadro de

Structure

hacer

<click>

(para sobreancho). Luego hacer dos veces

<click>

Text Component Editor – Columns Contens

, digitar Sa. y luego presionar OK

Hacer doble

<click>

en la intersección de la columna Ext. con la fila

Column

Value

. En

Properties

seleccionar

Sobreancho

, luego en

Precisión

presionar la

flecha

En cuadro de

Structure

hacer

<click>

(para la coordenada Este del PI). Luego hacer dos veces

<click>

sobre el

Text Component Editor –

Columns Contens

, digitar PI ESTE y luego presionar OK.

Hacer doble

<click>

en la intersección de la columna PI ESTE. con la fila

Column

Value

. En

Properties

seleccionar

PI Easting

, luego en

Precisión

presionar la

flecha

En cuadro de

Structure

hacer

<click>

(para la coordenada Norte del PI). Luego hacer dos veces

<click>

sobre el

(22)

Hacer doble

<click>

en la intersección de la columna PI NORTE. con la fila

Column Value

. En

Properties

seleccionar

PI Northing

, luego en

Precisión

seleccionar

0.01, y presionar la

flecha

Hacer doble

<click>

en el encabezado de la

tabla

Curve table: Alignments

para modificarlo y en el cuadro de dialogo

Text Component Editor –

Columns Contens

, digitar CUADRO DE

ELEMENTOS DE CURVA, luego presionar OK

Mover las columnas, para que tengan el siguiente orden:

|Curva #|Ang. Delta|Sent.|Radio|P.I.|Tang.|P.C.|L.C.|P.T.|Ext.|Sa|PI ESTE|PI NORTE|

Hacer

<click>

en el encabezado de una columna y sin soltar el botón del mouse,

mover el cursor hasta el lugar respectivo y soltar el botón del mouse y así sucesivamente.. Presionar

<Apply>

en cada cambio de columna

Hacer

<click>

en la pestaña:

Display

y modificar los

colores y apagar las capas de acuerdo al siguiente cuadro:

Luego presionar:

<Apply>

y

<Aceptar>

Table Creation

hacer

<click>

en el ícono:

0 tag(s) selected.

Luego

picar los textos rojos de la 1ra línea y de cada una de las curvas, en orden correlativo; finalizar con el texto de la última línea; luego terminar con

<click

derecho>

; luego hacer

<click>

en:

Después presionar OK y Picar un punto en la pantalla para ubicar el cuadro de elementos de curva.

<click>

(23)

Copiar el cuadro de elementos de curva, luego a la copia, explotarla dos veces (Usar el comando

X

, en la línea de comandos) y después seleccionar todos los números de la columna sentido y cambiar +1 por DERECHA y -1 por

IZQUIERDA. (Utilizar el comando

FIND

)

(24)

2.-DIBUJO DE CURVAS DE NIVEL

2.0.-GENERALIDADES

Para el dibujo de curvas de nivel, se supone que ya se realizó el levantamiento de campo y se tiene la base de datos, es decir un archivo de puntos, tipo CSV (delimitado por comas), y con el formato: Punto, Este, Norte, Cota, Descripción. (PENZD).

Gravar el archivo anterior, borrar todo y gravarlo como (Save as) “template” (plantilla), luego cerrar el dibujo y Abrir un dibujo nuevo con la plantilla creada anteriormente (con los estilos de alineamiento)

2.1.-CREACION DE ESTILO DE PUNTOS:

Toolspace

, pestaña

Setting

,

seleccionar

Point

, opción:

Point Styles\basic

haciendo

<anticlick>

para elegir

Copy…

En la caja de diálogo:

Point Style: Basic (Copy)

Information

, cambiar el Name por MI

ESTILO DE PUNTOS

Hacer

<click>

en la pestaña:

Marker

, y en

Size\mm

digitar 0.2mm. Presionar

<Apply>

y

<Aceptar>

2.2.-CREACION DE ETIQUETAS DE PUNTOS:

Toolspace

, pestaña

Setting

, seleccionar

Point

, opción:

Label

Styles\Point#–Elevation-Description

hacer

<anticlick>

para elegir

Copy…

Label Style

Composer:

Point#–Elevation-Description

(Copy)

Information

,

cambiar el Name por MI ETIQUETA

(25)

Hacer

<click>

en la pestaña:

Layout

y

en

Component name:\point description

cambiar el Anchor point a Top left, luego

el Text Height a 0.20mm y el Y Offset a -0.30mm

En

Component name:

seleccionar

Point

Number

y luego cambiar el

Anchor point

a

Bottom Left, luegoel Text Height a 0.20mm

y el Y Offset a 0.30mm

En

Component name:

seleccionar

Point

Elev

y luego cambiar el

Anchor point

a

Middle Left, luego el

Text Height a

0.20mm y el X Offset a -0.50mm.

Presionar

<Apply>

y

<Aceptar>

2.3 CREACION DE UN GRUPO DE PUNTOS:

Toolspace

, pestaña

Prospector

, seleccionar

Point Group

, haciendo

<anticlick>

para elegir

New…. .

Point Group properties

Information

, cambiar el Name por MI GRUPO DE

(26)

En

Point style:

cambiar a MI ESTILO DE PUNTOS.

En

Point Label style:

cambiar a MI ETIQUETA DE PUNTOS

Presionar

<Apply>

y

<Aceptar>

2.4.-CREACION DE OTROS GRUPOS DE PUNTOS:

Crear otros grupos de puntos de acuerdo a la descripción (Ejemplo

“CAMINO”)

Toolspace

, pestaña

Setting

, seleccionar

Point

, opción:

Label

Styles\MI ETIQUETA DE PUNTOS

hacer

<anticlick>

para elegir

Copy… .

En la caja

de diálogo:

Label Style Composer: MI

ETIQUETA DE PUNTOS (Copy), en la

pestaña

Information

, cambiar el Name por

MI ETIQUETA CAMINOS

Hacer

<click>

en la pestaña:

Layout

y en

Component name:\point description

cambiar el

Color.

Igualmente cambiara el mismo color

en

Component name:\Point Number y en

Component name:\Point Elev

(27)

Toolspace

, pestaña

Prospector

, seleccionar

Point Group\MI

GRUPO DE PUNTOS, haciendo

<anticlick>

para elegir

Copy…. .

Seleccionar Copy MI GRUPO DE PUNTOS, haciendo

<anticlick>

para

elegir

Properties…

Luego en la pestaña

Information

, cambiar el Name por MI

GRUPO CAMINOS

En

Point Label style:

cambiar a MI ETIQUETA CAMINOS

Hacer

<click>

en la pestaña:

Include

y

desactivar

With numbers matching:

y activar

With full descriptions matching:

y digitar CAMINO

Presionar

<Apply>

y

<Aceptar>

Seguir el mismo procedimiento para crear otros grupos de puntos

2.5.-IMPORTACION DE PUNTOS

Elegir en la cinta de opciones, desde la

pestaña:

Insert

→ panel:

Import

→ el comando:

Points from File

n la caja de diálogo

Import Points

, con el ícono se selecciona el archivo

de puntos. Luego en

Specify point file

format (filtering ON):

se selecciona el formato

PENZD (comma delimited).

Activar la casilla

Add Points to Point Group

y seleccionar MI GRUPO DE PUNTOS y luego

se presiona OK

(28)

2.6.-CREACION DE SUPERFICIE:

Toolspace

, pestaña

Prospector

,

seleccionar

Surfaces

haciendo

<anticlick>

para elegir

Create Surface.

Hacer

OK en el

siguiente cuadro para aceptar lo predefinido

Abrir

Surface/Surface 1/Definition

haciendo

<anticlick>

en

Point

Groups

para elegir

Add.

.

En el cuadro

Point Group

elegir

_All point

luego

<Apply>

y OK

2.6.1.-MODIFICACION DE PROPIEDADES DE LA SUPERFICIE

Para modificar las propiedades de la superficie, hacer

<anticlick>

en

Surface/Surface 1

y elegir

Edit Surface

Style

“Así se puede apagar o prender estos componentes, en cualquier momento”

En el cuadro

Surface Style

, pestaña

Display

, apagar la visibilidad de

Major Contour

y

Minor Contour

. Luego

(29)

2.7.-CREACION DE CONTORNO:

Es necesario crear un contorno que delimite el área efectiva del levantamiento topográfico.

En la barra de estado, hacer

<anticlick>

en el icono

Object Snap (F3)

y elegir

Setting…..

Draffing Setting

,

pestaña:

Object Snap

, presionar

Clear all

y

luego activar

Node

.

Presionar

OK

para terminar de seleccionar este modo de referencia

Para crear una nueva capa llamada CONTORNO, hacer

<click>

en la cinta de opciones, pestaña

home

, panel

layer

, comando

layer properties

En el cuadro

Layer Properties Manager

, seleccionar el ícono

New Layer

y cambiar el nombre por CONTORNO y luego activar con

En la línea de comando digitar PLINE (PL) para crear una polilínea cerrada que una uno por uno los puntos que conforman el contorno del levantamiento topográfico.

Toolspace

, pestaña

Prospector

, abrir

Surfaces\Surface

1\Definition\Boundaries

haciendo

<anticlick>

para elegir

Add….

Presionar OK en el cuadro siguiente y luego seleccionar el contorno creado.

2.8.-CREACION DE LINEAS DE QUIEBRE:

(30)

Toolspace

, pestaña

Prospector

, abrir

Surfaces\Surface

1\Definition\Breaklines

haciendo

<anticlick>

para elegir

Add….

Presionar

OK en el cuadro siguiente y luego seleccionar todas las líneas de

quiebre creadas y presionar

<Enter>

para terminar.

2.9.-CREACION DE ETIQUETAS DE CURVAS DE NIVEL:

Toolspace

, pestaña

Prospector

, abrir

Surfaces\Surface

1

haciendo

<anticlick>

para elegir

Add Label.

Add Labels

, en

Label Type:

seleccionar

Contour – Multiple

y en

Major contour label style:

seleccionar

Proposed major labels

y hacer

<click>

en el ícono derecho y

elegir

Copy Current Selection.

Label Style

Composer

Information

,

cambiar el Name por MIS COTAS

Luego presionar la pestaña

Layout

y

hacer

<click>

en la intersec. de la

columna

Value

con la fila

Text\Contents

, para que aparezca el icono

Hacer

<click>

en dicho ícono y

borrar el contenido de la pantalla, luego en el

Modifier

, fila

Precision

seleccionar 1, presionar la

flecha

y

OK. Luego presionar

<Apply>

<Aceptar>

En

Minor contour label style:

seleccionar

<none> y presionar el botón

Add.

Después en la línea de comandos digitar: O <Enter> N <Enter> y

seleccionando el contorno, presionar

(31)

2.10.-CREACION DE TRAZO DE CARRETERA (Poligonal de Pis) SOBRE UN LEVANTAMIENTO TOPOGRAFICO

Teniendo dibujada la superficie de un levantamiento topográfico de una franja de carretera, se puede diseñar el trazo de carretera (poligonal de Pis), en la línea de comandos, con la orden PLINE (PL), picando sobre el dibujo los PIs, de tal manera que las tangentes estén sobre la carretera y teniendo en cuenta las distancias de la tangentes y la longitud de curva mínima según la velocidad.

Crear el alineamiento según párrafo 1.9 (Pág. 11)

(32)

3.- DISEÑO DE PERFIL

LONGITUDINAL

3.0.-GENERALIDADES

Para el diseño de perfil longitudinal, se supone que ya se tiene un plano con curvas de nivel, en el cual se ha diseñado un alineamiento dentro de los parámetros establecidos.

3.1.-CREAR PERFIL LONGITUDINAL

pestaña:

Home

→ panel:

Create Design

→ el comando:

Profile

Create Surface

Profile.

Luego en el Cuadro de diálogo:

Create

Profile from Surface

hacer

<click>

en el

botón

Add>, y luego en el botón

Draw

in profile view

Create Profile

View/General

, en

Descriptión:

digitar

PERFIL LONGITUDINAL y en

Profile

view style:

hacer

<click>

en el ícono

derecho y elegir

Create New.

Profile View

Style

Information

,

cambiar el Name por GRILLA

PERFIL. Luego presionar la pestaña

Grid

y en

Grid options

desactivar

Clip

Vertical grid

y en

Grid Padding (Major

grids)

digitar 0 (cero) en los 4 valores del perfil. Luego hacer

(33)

Hacer

<click>

en el comando para

editar el

Title contens

. Luego modificar

por PERFIL LONGITUDINAL el

contenido de la pantalla emergente. Presionar OK

Presionar la pestaña

Horizontal Axes,

en

Major Tick Details\Interval

Dejar en

100, y en

Minor Tick Details\Interval

digitar 20

Vertical Axes,

seleccionar el

lado izquierdo (

Left

), luego en

Major Text

Details\Interval

digitar 5, en

Text height

digitar

3, en X Offset digitar15, en Y Offset digitar2, en

Tick label text

hacer <click> en y borrar el

contenido de la pantalla emergente y en

Modifier

cambiar la precisión a 1, luego presionar

la

flecha

y

OK

, Después en

Minor Text

Details\Interval

digitar1

Hacer los mismos cambios en el lado derecho (

Right

), excepto en

X Offset

donde se tiene quedigitar -15

Display,

y cambiar

la visibilidad de las capas de acuerdo a lo mostrado

Luego presionar <Apply> <Aceptar>

Seleccionar la página:

Profile View height

, luego activar

User specified

, digitar en

Minimum

una cota mínima entera y en

(34)

En el mismo cuadro de diálogo, en Split station: seleccionar Previos major grid y en

Datum option:

seleccionar Previos major grid

Seleccionar

Data Band

, luego en

Select band set

seleccionar

No Band

Terminar presionando el botón:

y picar la esquina inferior izquierda del perfil en la pantalla de dibujo

3.2.-DISEÑO DE RASANTE

pestaña:

Home

→ panel:

Create Design

→ el comando:

Profile

Profile Creation Tools.

En el cuadro de dialogo

Create profile

en

Name: digitar RASANTE, luego en

Profile

style

, hacer

<click>

en el ícono de la

derecha para

Copy Current Selection.

(35)

Modificar el color y el grosor de línea de las capas

Line

y

Symetrical

Parabola

, según se muestra. Terminar con <Apply> <Aceptar>

En

Profile Label set

, hacer click en el ícono derecho para

Copy Current Selection

. Luego en

Information/

Name digitar MI

ETIQUETA DE RASANTE, luego hacer

<click>

en la pestaña

Labels

Hacer

<click>

en el icono de la

derecha de la intersección de la fila

Type/lines

y

Style

; hacer

<click>

en el

icono de la derecha en

Percent Grade

y elegir

Copy Current Selection

. Cambiar a PENDIENTE en

Information/

Name y hacer

<click>

en la

pestaña

Layout

, cambiar el

text/heigth

a

3.5, luego presionar

<Apply>

<Aceptar> y despues OK

Hacer

<click>

en el icono de la

Type/Grade Breaks

y

Style

; hacer

<click>

en el icono de la derecha en

Station over Elevation

y elegir

Copy

Current Selection

.

Cambiar a INICIO Y FIN DE RASANTE en

Information/

Name y hacer

<click>

en la pestaña

Layout

, seleccionar

PVIS en

Component name:

y luego hacer

<click>

en la interseccion de la columna

Value

con la fila

Text/contents

, para hacer aparecer el ícono , hacer

<click>

(36)

En la pantalla emergente borrar las palabras GRADE BREAK y luego presionar

OK

luego

<Apply>

<Aceptar>

.

Hacer

<click>

en el icono de la

Type/Sag Curves

y

Style

; hacer

<click>

en el icono de la derecha en

Sag Only

y elegir

Copy Current Selection

Cambiar a CURVA CONCAVA en

Information/

Name y hacer

<click>

en la

pestaña

Layout

, seleccionar PVI Sta and

Elev en

Component name:

y luego hacer

<click>

en la interseccion de la columna

Value

con la fila

Text/contents

<click>

en este icono

Borrar parte de la pantalla, dejando solamente lo correspondiente a K: y

LVC:, luego presionar OK

En la pestaña

Layout

, presionar el ícono

y seleccionar

Line

Cambiar el

Name

por Linea PI, el valor de

Fixed Lenght

a 50 y el

Angle

a

(37)

En la pestaña

Layout

, presionar el ícono

y seleccionar

Text

Cambiar el

Name

por Texto PI, el valor de

Rotation Angle

a 90 y luego hacer

<click>

en la interseccion de

la columna

Value

con la fila

Text/contents

<click>

en este

icono

Borrar el contenido de la pantalla, digitar PIV: y seleccionar

PVI Station

en

Properties

, luego presionar la Flecha, después presionar

<enter>

, digitar ELEV: y seleccionar

PVI Elevation

en

Properties

, luego presionar la flecha, después presionar <Apply> <Aceptar>

En la pestaña

Layout

, presionar el

(38)

Cambiar el

Name

por Marca PI, y en el valor de

Block name

seleccionar

AeccTickCircle

Después presionar

<Apply>

<Aceptar> luego OK

Hacer

<click>

en el icono de la

Type/Crest Curves

y

Style

; en

Pick label

Style

seleccionar CURVA CONCAVA

y hacer

<click>

en el icono de la

derecha y elegir

Copy Current Selection

.

Cambiar a CURVA CONVEXA en

Information/

Name y presionar

<Apply>

<Aceptar> luego OK.

Después presionar <Apply> <Aceptar>

En la barra de herramientas

Profile

Layout Tools

, en el primer ícono de la

izquierda elegir

Draw Tangents With

Curves.

(39)

3.3.-CREACION DE BANDAS

Las bandas o guitarra en el perfil, son importantes, porque nos brindan información sobre las progresivas, cotas de terreno, cotas de rasante, alineamiento vertical y alineamiento horizontal.

Al seleccionar el cuadro de perfil, se visualiza la pestaña contextual: Profile View: Alignment y en el panel: Modify view se

hace <click> en el comando: Profile View Properties\ Profile View Properties.

3.3.1.-CREACION DE BANDA KILOMETRAJE (PROGRESIVAS)

En el cuadro de dialogo Profile View Properties, presionar la

pestaña Band, y en Select band style:

seleccionar Elevations and Stations y

luego hacer

<click>

en el ícono

derecho y elegir Copy Current Selection.

En la pestaña Information, cambiar el

Name por KILOMETRAJE. Presionar la pestaña Band Details y en Text box width

cambiar a 55, en Offset from band

digitar 5 y luego presionar el botón

Compose label…

Presionar la pestaña Layout, cambiar el

valor de Text\Text Heigth a 5 y hacer

<click>

en la intersec. de la columna Value con la fila Text\Contents, para que

aparezca el icono

Hacer

<click>

en dicho ícono y

(40)

En at\major station activar full band heigth tick y hacer

<click>

en composed label

Presionar la pestaña Layout, cambiar el

valor de Anchor Point a Band middle, luego Text\Text Heigth a 3mm, en Rotation Angle

digitar 90, en Attachment seleccionar Bottom center; hacer 0 en Y offset y luego

<click>

en la intersec. de la columna Value

con la fila Text\Contents, para que

aparezca el icono

Hacer

<click>

en dicho ícono,

borrar el contenido de la pantalla emergente y en Modifier cambiar la precisión a 1, luego presionar la

flechay

OK

En Component name: seleccionar EG

Elevation, presionar para eliminar este

componente. Eliminar también FG Elevation, después presionar

<Apply> y

<Aceptar>

En at\minor station repetir los mismos pasos que en major station, es decir:

activar full band heigth tick y hacer

<click>

en composed label, Presionar la

pestaña Layout, En Component name: seleccionar EG Elevation, presionar

para eliminar este componente. Eliminar también FG Elevation,

Hacer

<click>

en el ícono, seleccionar

Text para crear uno nuevo En Property/General/Name digitar Progresiva,

cambiar el valor de Anchor Point a Band middle, luego Text\Text Heigth a 3mm, en Rotation Angle digitar 90, en Attachment seleccionar Bottom center y luego

<click>

en la intersec. de la columna Value con la

(41)

Hacer click en dicho icono, borrar el contenido de la pantalla emergente y en

Modifier cambiar la precisión a 1, luego

presionar la flecha y

OK. Luego

<Apply> y

<Aceptar>

Presionar la pestaña Display, y

cambiar la visibilidad de las capas de acuerdo a lo mostrado

Luego presionar

<Apply> y

<Aceptar>

Presionar el botón

ADD luego en la

ventana emergente presionar

OK

Después en Gap cambiar a 0 mm

3.3.2.-CREACION DE BANDA COTA TERRENO

En Select band style: seleccionar Elevations and Stations y luego

hacer

<click>

en el ícono derecho

y elegir Create New.

En la pestaña Information, cambiar el Name por COTA TERRENO. Presionar la pestaña Band Details; en Text box width cambiar a 55, en Offset from band

digitar 5 y luego presionar el botón Compose label…

Presionar la pestaña Layout, cambiar el valor de Text\Text Heigth a 5 y hacer

<click>

en la intersec. de

la columna Value con la fila Text\Contents, para que

(42)

Hacer

<click>

en dicho ícono y

sustituir el contenido de la pantalla

por COTA TERRENO y luego

presionar

OK,

<Apply>

y

<Aceptar>

En at\major station activar full band heigth tick y hacer

<click>

en composed label

En Component name:\Station value, presionar para eliminar este componente.

En Component Name\ Profile1 Elevation,

cambiar el valor de Text\Text Heigth a 3mm

y en Text\Atttachment cambiar a Bottom Center y luego presionar

<Apply> y

<Aceptar>

En at\minor station repetir los mismos pasos que en major station, es decir:

activar full band heigth tick y en Component name:\Station value, presionar

para eliminar este componente, luego en Component Name\ Profile1 Elevation Layout, cambiar el valor de Text\Text Heigth a 3mm y en Text\Atttachment

cambiar a Bottom Center y luego presionar <Apply> y <Aceptar>

Presionar la pestaña Display, y

cambiar la visibilidad de las capas de acuerdo a lo mostrado
