(1)FORMULACIÓN DEL PROGRAMA PARA EL USO EFICIENTE Y AHORRO DEL AGUA. EN. EL. ACUEDUCTO. VEREDAL. “CORPORACIÓN. PARA. LA. CONSERVACIÓN Y APROVECHAMIENTO RACIONAL DEL AGUA DE LAS VEREDAS LA YEGUERA, LAS PILAS, TIBAGOTA Y EL SANTUARIO ACUAPILAS EN EL MUNICIPIO DE SUBACHOQUE”. BRENDA JOHANA MARCA ORTIZ JESSIKA VARGAS OYOLA. UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD DEL MEDIO AMBIENTE Y RECURSOS NATURALES INGENIERÍA SANITARIA BOGOTA D.C 2019.

(2) FORMULACIÓN DEL PROGRAMA PARA EL USO EFICIENTE Y AHORRO DEL AGUA EN EL ACUEDUCTO VEREDAL “CORPORACIÓN PARA LA CONSERVACIÓN Y APROVECHAMIENTO RACIONAL DEL AGUA DE LAS VEREDAS LA YEGUERA, LAS PILAS, TIBAGOTA Y EL SANTUARIO ACUAPILAS EN EL MUNICIPIO DE SUBACHOQUE”. BRENDA JOHANA MARCA ORTIZ JESSIKA VARGAS OYOLA. Trabajo presentado como requisito para optar al título de Ingenieras Sanitarias. DIRECTOR INTERNO: ALVARO FERNANDO CASTILLO Ingeniero civil. DIRECTOR EXTERNO MONICA SANDOVAL Administradora de Empresas Agropecuarias. UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD DEL MEDIO AMBIENTE Y RECURSOS NATURALES INGENIERÍA SANITARIA BOGOTA D.C 2019 2.

(3) Título FORMULACIÓN DEL PROGRAMA PARA EL USO EFICIENTE Y AHORRO DEL AGUA EN EL ACUEDUCTO VEREDAL “CORPORACIÓN PARA LA CONSERVACIÓN Y APROVECHAMIENTO RACIONAL DEL AGUA DE LAS VEREDAS LA YEGUERA, LAS PILAS, TIBAGOTA Y EL SANTUARIO ACUAPILAS EN EL MUNICIPIO DE SUBACHOQUE”. Resumen El Programa de Uso Eficiente y Ahorro del Agua, según establece la Ley 373 de 1997 es un conjunto de proyectos y acciones que deben elaborar y adoptar las entidades encargadas de la prestación de los servicios de acueducto; se realiza como instrumento estratégico para regular el actual uso del recurso hídrico a través de las actividades que se realizan a diario, permitiendo la implementación de lineamientos básicos de administración y operación en ACUAPILAS, en consecuencia el objetivo de la pasantía es la realización de un diagnóstico que permita la caracterización de la fuente de abastecimiento, hábitos de consumo y estimación de pérdidas; como instrumento de medición cualitativa y cuantitativa que permita formular el PUEAA mediante la implementación de los siete programas expuestos en el Acuerdo 004 de 2017, con enfoque en el uso eficiente y racional del agua.. Abstract The Program for Efficient Use and Water Saving, as established by Law 373 of 1997 is a set of projects and actions that must be developed and adopted by the entities responsible for the provision of aqueduct services; It is carried out as a strategic instrument to regulate the current use of the water resource through the activities that are carried out daily, allowing the implementation of basic administration and operation guidelines in ACUAPILAS, consequently the objective of the internship is to carry out a diagnosis that allows the characterization of the supply source, consumption habits and loss estimation; as a qualitative and quantitative measurement instrument that allows the formulation of the PUEAA through the implementation of the seven programs set forth in Agreement 004 of 2017, with a focus on the efficient and rational use of water. Palabras claves PUEAA, acueducto veredal, ahorro de agua, Subachoque. Keywords PUEAA, veredal aqueduct, water saving, Subachoque. 3.

(4) CONTENIDO 1.. INTRODUCCIÓN ........................................................................................................ 11. 2.. JUSTIFICACIÓN.......................................................................................................... 12. 3.. OBJETIVOS.................................................................................................................. 13. 4.. MARCO DE REFERENCIA ........................................................................................ 14. 4.1.. Marco normativo ...................................................................................................................................... 14. 4.2.. Marco geográfico ..................................................................................................................................... 16. 4.3.. Marco contextual ...................................................................................................................................... 18. 4.4.. Marco teórico............................................................................................................................................. 21. 5.. METODOLOGÍA ......................................................................................................... 25. 6.. RESULTADOS Y DISCUSIÓN ................................................................................... 28. 6.1.. ANÁLISIS ................................................................................................................. 28. 6.2. FORMULACIÓN DE LOS PROGRAMAS PARA EL USO EFICIENTE Y AHORRO DEL AGUA DEL ACUEDUCTO VEREDAL DE ACUAPILAS DE SUBACHOQUE ................................................................................................................... 29 6.2.1.. Formulación del PUEAA ....................................................................................................................... 29. 6.2.2.. Etapa de diagnóstico del PUEAA del acueducto ........................................................................... 32. 6.2.3.. Componente organizacional.................................................................................................................. 33. 6.2.4.. Componente biofísico ............................................................................................................................. 34. 6.2.5.. Cuenca Hidrográfica Río Bogotá ........................................................................................................ 37. 6.2.6.. Hidrología Río Subachoque .................................................................................................................. 43. 6.2.7.. Balance hídrico del sistema. ................................................................................................................. 45. 6.2.8.. Análisis fisicoquímicos y bacteriológicos fuente abastecedora................................................. 45. 6.2.9.. Índice de riesgo de la calidad del agua para consumo humano. ................................................ 48. 6.2.10.. Componente operacional........................................................................................................................ 49. 6.2.12.. Pérdidas del sistema. .............................................................................................................................. 70. 6.2.13.. Detección y reparación de fugas de agua. ........................................................................................ 71. 6.2.14.. Herramientas de diagnostico ................................................................................................................. 71. 6.3.. ETAPA DE FORMULACIÓN DEL PUEAA .......................................................... 79. 6.3.1.. Proyectos ..................................................................................................................................................... 79. 6.3.2.. Metas ............................................................................................................................................................ 79. 6.3.3.. Indicadores ................................................................................................................................................. 83. 6.3.4.. Proyecto de Educación Ambiental ...................................................................................................... 86. 6.3.5.. Presupuesto................................................................................................................................................. 86 4.

(5) 6.3.6.. Fuentes de financiación .......................................................................................................................... 89. CONCLUSIONES ................................................................................................................ 89 RECOMENDACIONES ...................................................................................................... 90 BIBLIOGRAFÍA .................................................................................................................. 92. 5.

(6) TABLAS Tabla 1. Datos poblacionales Municipio de Subachoque ..................................................... 18 Tabla 2. Información general Acueducto Veredal................................................................ 32 Tabla 3. Prestación del servicio acueducto veredal ACUAPILAS ...................................... 34 Tabla 4. Medidores acueducto veredal ACUAPILAS ......................................................... 34 Tabla 5. Cobro tarifario acueducto veredal ACUAPILAS ................................................... 34 Tabla 6. Caracterización Pozos profundos ........................................................................... 36 Tabla 7. Distribución territorial dentro de la subcuenca Río Balsillas. ................................ 40 Tabla 8. Oferta hídrica de la subcuenca Río Balsillas .......................................................... 41 Tabla 9. Demanda hídrica uso doméstico de la subcuenca Río Balsillas ............................. 42 Tabla 10. Demanda hídrica uso agropecuario de la subcuenca Río Balsillas ...................... 42 Tabla 11. Demanda hídrica uso Industrial de la subcuenca Río Balsillas ............................ 42 Tabla 12. Demanda hídrica uso ecológico de la subcuenca Río Balsillas. ........................... 42 Tabla 13. Balance Oferta- Demanda de la subcuenca Río Balsillas .................................... 43 Tabla 14.Parámetros físicos de la cuenca del río Subachoque ............................................. 43 Tabla 15. Caudales mínimos mensuales Río Subachoque ................................................... 44 Tabla 16. Caudales máximos mensuales Río Subachoque ................................................... 44 Tabla 17. Parámetros fisicoquímicos y bacteriológicos de medición del agua cruda. ......... 46 Tabla 18. Análisis fisicoquímicos, bacteriológicos Pozo No 2. ........................................... 47 Tabla 19.Análisis fisicoquímicos, bacteriológicos Aljibe, punto de captación Rio Subachoque........................................................................................................................... 48 Tabla 20. Volumen producido y volumen facturado enero- abril 2019 ............................... 70 Tabla 21. Resultados IANC período enero- abril 2019 ........................................................ 70 Tabla 22. Matriz DOFA, acueducto veredal ACUAPILAS ................................................. 72. 6.

(7) IMÁGENES Imagen 1. Ubicación Municipio Subachoque, Cundinamarca. ............................................ 16 Imagen 2. Ubicación red local, ACUAPILAS. .................................................................... 17 Imagen 3. Localización general subcuenca río Balsillas. ..................................................... 39 Imagen 4. Isolíneas de precipitación subcuenca Río Balsillas. ............................................ 41 Imagen 5. Índice de Riesgo de la Calidad de Agua potable – IRCA Departamento de Cundinamarca marzo, 2019 .................................................................................................. 49 Imagen 6. Río Subachoque. .................................................................................................. 50 Imagen 7. Macro medidor en punto de captación. ............................................................... 51 Imagen 8. Válvula de cierre en punto de captación .............................................................. 51 Imagen 9. Torre de aireación Planta 1 .................................................................................. 53 Imagen 10. Tanques de almacenamiento de productos químicos Planta 1. ......................... 54 Imagen 11. Cono de mezcla, coagulación Planta 1 .............................................................. 55 Imagen 12. Unidades de floculación y sedimentación. Planta 1. ......................................... 56 Imagen 13. Unidades de sedimentación. Planta 1. ............................................................... 57 Imagen 14. Filtro. Planta 1. .................................................................................................. 58 Imagen 15. Tanque de almacenamiento ............................................................................... 59 Imagen 16. Caja de inspección en tanque de almacenamiento ............................................ 60 Imagen 17. Torre de aireación Planta 2. ............................................................................... 62 Imagen 18. Tanques de almacenamiento de productos químicos Planta 2. ......................... 63 Imagen 19. Cono de mezcla, coagulación Planta 2 .............................................................. 64 Imagen 20. Unidades de floculación y sedimentación. Planta 2. ......................................... 65 Imagen 21. Filtro. Planta 2. .................................................................................................. 66. 7.

(8) GRAFICAS Gráfica 1. Pirámide poblacional ........................................................................................... 19 Gráfica 2.Población desagregada por sexo ........................................................................... 19 Gráfica 3. Población desagregada por área .......................................................................... 20 Gráfica 4. Población étnica ................................................................................................... 20 Gráfica 5. Utilizan el agua lluvia en las actividades que realizan ........................................ 76 Gráfica 6. En qué actividades utilizan el agua lluvia ........................................................... 76 Gráfica 7. Como recolectan y almacenan el agua lluvia ...................................................... 76 Gráfica 8. Realizan algún tratamiento al agua recolectada .................................................. 77 Gráfica 9. Que tratamiento realizan al agua recolectada ..................................................... 77 Gráfica 10. Los suscriptores del acueducto reúsan el agua residual de sus actividades en otras actividades ................................................................................................................... 78 Gráfica 11. Como almacenan el agua residual para luego hacer reusó ................................ 78 Gráfica 12. Los suscriptores implementan tecnologías de bajo consumo (llaves ahorradoras, unidades sanitarias de baja descarga, accesorios ahorradores en llaves) ............................. 79. 8.

(9) ILUSTRACIONES Ilustración 1. Área de trabajo ............................................................................................... 32 Ilustración 2. Formato encuesta ............................................................................................ 75. 9.

(10) PLANO Plano 1. Esquema general y numeración de válvulas. Planta 1. ........................................... 61. 10.

(11) CAPITULO I. 1. INTRODUCCIÓN. Los acueductos veredales permiten el acceso al agua potable como servicio público domiciliario en Colombia, constituyen un eje representativo que inciden en la calidad de vida de un porcentaje de la población rural. Las políticas nacionales mediante las cuales se busca la protección y conservación del recurso hídrico, apuntan a fomentar el uso eficiente y racional del agua como herramienta que reglamenta y orienta a las empresas prestadoras del servicio de acueducto con el fin de promover estrategias orientadas a la gestión integral del recurso hídrico. El programa de Uso Eficiente y Ahorro de Agua (PUEAA) surge como herramienta para el ente encargado de la prestación del servicio, busca optimizar la eficiencia operacional en las unidades y tren de tratamiento, mejorar la competitividad frente a la prestación del servicio y la preservación del recurso para generaciones futuras. Las empresas prestadoras de servicio público domiciliario de agua potable, requieren una concesión de aguas superficiales por parte de las Corporaciones Autónomas Regionales, quienes otorgan el permiso para el uso y aprovechamiento del recurso hídrico para el abastecimiento de las plantas de tratamiento y posteriormente de la población rural, este tipo de permisos generan compromisos legales, uno de ellos es la formulación de un Programa para el Uso Eficiente y Ahorro del Agua. ACUAPILAS, acueducto veredal que permite la prestación del servicio a 391 suscriptores del municipio de Subachoque, en el departamento de Cundinamarca, se encuentra dentro del grupo de acueductos rurales que no ha presentado ante la autoridad competente el Programa para el Uso Eficiente y Ahorro de Agua, que le permitirá renovación de la Licencia para la captación del recurso y prestación del servicio de abastecimiento.. 11.

(12) 2. JUSTIFICACIÓN. El uso eficiente y ahorro del agua a nivel mundial se ha convertido en una necesidad crucial para garantizar la sostenibilidad del recurso hídrico, considerándolo como un “recurso finito y vulnerable, esencial para sostener la vida, el desarrollo y el ambiente”, teniendo en cuenta que su “gestión debe basarse en un enfoque participativo, involucrando a usuarios, planificadores y los responsables de las decisiones a todos los niveles” (Conferencia internacional sobre el Agua y el Medio Ambiente, Dublín 1992), el uso eficiente del agua implica entre otros, caracterizar la demanda del agua (cualificar y cuantificar) por parte de los diferentes usuarios y analizar los hábitos de consumo para emprender acciones dirigidas hacia cambios que optimicen su uso, así como a la promoción de prácticas que permitan favorecer la sostenibilidad de los ecosistemas y la reducción de la contaminación. En el año 1997 se expidió la Ley 373 por la cual se establece el “Programa para el Uso Eficiente y Ahorro del Agua”; entendiendo este programa como un conjunto de proyectos y acciones dirigidas que plantean y deben implementar los usuarios del recurso hídrico, allí establecidos, para hacer un uso eficiente del agua. En el año 2017 en el acuerdo 004 la CAR adopta medidas como Programas del uso Eficiente y Ahorro del Agua PUEAA y otras determinaciones, razón por la que esta Corporación solicita la implementación del programa de Uso Eficiente del Agua para el acueducto ACUAPILAS el cual implica realizar un seguimiento continuo y una evaluación del desempeño en el tiempo, la medición que permite identificar la eficiencia de las acciones encaminadas al uso eficiente del agua. El uso de estrategias metodológica para la cuantificación del uso del agua requiere de un alto compromiso a nivel administrativo y social, influenciada por los diferentes sectores mediante la implementación de prácticas de ahorro, cambios en los hábitos de consumo y fortalecimiento de redes para el cuidado y protección del recurso hídrico. La propuesta para la implementación del programa de Uso Eficiente del Agua para el acueducto ACUAPILAS pretende diagnosticar factores como la demanda y la oferta de agua potable y definir alternativas para la adopción de métodos que permitan la reducción en el consumo y la eliminación de pérdidas en los sistemas de prestación del servicio.. 12.

(13) 3. OBJETIVOS 3.1.. OBJETIVO GENERAL. Formular el Programa de Uso Eficiente y Ahorro del Agua (PUEAA) para el ACUEDUCTO VEREDAL CORPORACIÓN PARA LA CONSERVACIÓN Y APROVECHAMIENTO RACIONAL DEL AGUA DE LAS VEREDAS LA YEGUERA, LAS PILAS, TIBAGOTA Y EL SANTUARIO ACUAPILAS del municipio de Subachoque en Cundinamarca que permita dar cumplimiento a la Ley 373 de 1997, el Acuerdo 004 de 2017 y la Resolución 1257 de 2018.. 3.2.. OBJETIVOS ESPECÍFICOS. ● Consultar y recolectar información del POT, EOT, EBOT, POMCA, PDM, PMGR, PSMV, entre otros para la preparación y aprestamiento del PUEEA. ● Diagnosticar el. ACUEDUCTO VEREDAL CORPORACIÓN PARA. LA. CONSERVACIÓN Y APROVECHAMIENTO RACIONAL DEL AGUA DE LAS VEREDAS LA YEGUARA, LAS PILAS, TIBAGOTA Y EL SANTUARIO ACUAPILAS con base en la cartilla guía que tiene la CAR. ● Realizar la planeación por proyectos según requerimientos de la Ley 373 de 1997 y la Resolución 1257 de 2018.. 13.

(14) CAPITULO II. 4. MARCO DE REFERENCIA 4.1.. Marco normativo. Como base legal para la elaboración de la presente guía se tuvieron en cuenta las siguientes Leyes, Decretos y resoluciones: Constitución Política de Colombia. En su Artículo 80 establece que “El Estado planificará el manejo y aprovechamiento de los recursos naturales para garantizar su desarrollo sostenible, su conservación, restauración o sustitución. De igual forma, debe prevenir y controlar los factores de deterioro ambiental”. Ley 99 de 1993. Por medio del cual se define el SINA y crea el ministerio del medio ambiente. En él se consignan orientaciones sobre la ordenación y manejo de cuencas hidrográficas. En su Artículo 1 establece entre sus principios Generales Ambientales que “El proceso de desarrollo económico y social del país se orientará según los principios universales y del desarrollo sostenible contenidos en la Declaración de Río de Janeiro de junio de 1992 sobre Medio Ambiente y Desarrollo”. Decreto 2811 de 1974. Sobre el Código nacional de los recursos naturales renovables y de protección al medio ambiente, estable: Artículo 2º. Fundado en el principio de que el ambiente es patrimonio común de la humanidad y necesario para la supervivencia y el desarrollo económico y social de los pueblos, este Código tiene por objeto: 1. Lograr la preservación y restauración del ambiente y la conservación, mejoramiento y utilización racional de los recursos naturales renovables, según criterios de equidad que aseguran el desarrollo armónico del hombre y de dichos recursos, la disponibilidad permanente de éstos, y la máxima participación social para beneficio de la salud y el bienestar de los presentes y futuros habitantes del territorio Nacional; 14.

(15) 2. Prevenir y controlar los efectos nocivos de la explotación de los recursos naturales no renovables sobre los demás recursos; 3. Regular la conducta humana, individual o colectiva y la actividad de la Administración Pública, respecto del ambiente y de los recursos naturales renovables y las relaciones que surgen del aprovechamiento y conservación de tales recursos y del ambiente. Ley 373 de 1997. Por la cual se establece el programa de uso eficiente y ahorro del agua. En él se estable en su Artículo 1 que “…Se entiende por programa para el uso eficiente y ahorro de agua el conjunto de proyectos y acciones que deben elaborar y adoptar las entidades encargadas de la prestación de los servicios de acueducto, alcantarillado, riego y drenaje, producción hidroeléctrica y demás usuarios del recurso hídrico” Decreto 3102 de 1997. Reglamenta aspectos técnicos sobre instalaciones, equipos, sistemas e implementos de bajo consumo. Define el consumo básico. Establece obligaciones para los usuarios, constructores, urbanizadores y entidades prestadoras del servicio de acueducto. En su Artículo 2. Define cuales con las obligaciones de los usuarios. “Hacer buen uso del servicio de agua potable y reemplazar aquellos equipos y sistemas que causen fugas de aguas en las instalaciones internas”. Ley 812 de 2003. Por la cual se aprueba el Plan Nacional de Desarrollo 2003-2006, hacia un Estado comunitario. Protección de zonas de manejo especial. Modifica al artículo 16 de la ley 373 de 1997 artículo 16 de la ley 373 de 1997. Decreto 3102 de 2007. Por el cual reglamenta el artículo 15 de la ley 373 de 1997 en relación con la instalación de equipos, sistemas e implementos de bajo consumo de agua. Decreto 1575 del 9 de mayo de 2007. Expedido por el Ministerio de Salud, establece el sistema para la protección. Resolución 2115 del 22 de junio de 2007. Señala las características, instrumentos básicos y frecuencias del sistema de control y vigilancia para la calidad del agua para consumo humano.. 15.

(16) Resolución 1508 de 2010. Estimación de los recursos a recaudar. Las personas prestadoras del servicio público de acueducto efectuarán una estimación de los recursos que podrían ser recaudados en cada vigencia por concepto de la aplicación de las medidas adoptadas por la CRA para promover el uso eficiente y ahorro del agua potable y desestimular su uso excesivo, la cual deberá ser enviada a la Secretaría General del Ministerio de Ambiente, Vivienda y Desarrollo Territorial, antes del 1° de marzo de cada vigencia, con el fin de ser consolidada y adelantar los trámites de programación presupuestal. Acuerdo 004 de 07 de marzo de 2017. Expedida por la Corporación Autónoma Regional del Cundinamarca -CAR, donde se adoptan unas medidas como Programa de Uso Eficiente y Ahorro de Agua PUEEA y se adoptan otras disposiciones. Resolución 1257 de 10 de julio de 2018. Expedida por el Ministerio de Ambiente y Desarrollo Sostenible, por el cual se desarrollan los parágrafos 1 y 2 del artículo 2.2.3.2.1.1.3 del Decreto 1090 de 2018, mediante el cual se adiciona el Decreto 1076 de 2015. 4.2.. Marco geográfico. 4.2.1. Localización Subachoque se sitúa a 4°56´ de latitud Norte y 74°11´ de longitud oeste, con una extensión de 21.153Km2 y una altitud entre 2.663 y 3.650 m.s.n.m. Límites: ● Por el Oriente: con los municipios de Tenjo y Tabio ● Por el Occidente con los municipios de San Francisco, Pacho y Supata; ● Al Sur se encuentran los municipios de Madrid y El Rosal ● Por el Norte con Zipaquirá. El municipio está localizado a 45 Km del noroccidente de la ciudad de Bogotá. El territorio municipal está dividido político-administrativamente por la cabecera municipal, el centro poblado urbano de La Pradera, el centro poblado rural de Galdámez y 17 veredas.. Imagen 1. Ubicación Municipio Subachoque, Cundinamarca.. 16.

(17) (Andrea & Diego, 2016) 4.2.2. Localización Acueducto veredal ACUAPILAS La Jurisdicción del acueducto abarca cuatro Veredas: Tibagota, La Yegüera, Centro Llanitos, Santuario. Además, presta servicio a algunos sectores de las veredas Galdámez y La Piñuela; esta última corresponde al municipio de El Rosal.. Imagen 2. Ubicación red local, ACUAPILAS.. 17.

(18) (ACUAPILAS, 2018). 4.3.. Marco contextual. 4.3.1. Datos poblacionales Tabla 1. Datos poblacionales Municipio de Subachoque Superficie:. 207 Km2 (20.700 Ha). Población:. 17.077 habitantes. Densidad Poblacional. 82,50 Hab / Km2. (Departamento Administrativo Nacional de Estadistica, 2018). 4.3.2. Componente social 18.

(19) Según datos de proyección del DANE del año 2018 en el municipio de Subachoque se presenta un promedio de hombres y mujeres en la edad de 20 a 34 años como se puede evidenciar en la gráfica 1. Gráfica 1. Pirámide poblacional. (Departamento Administrativo Nacional de Estadistica, 2018). En Subachoque según datos obtenidos del DANE el 51% de la población son hombres, el cual corresponde al 49,4% de los hombres en Colombia. Gráfica 2.Población desagregada por sexo. (Departamento Administrativo Nacional de Estadistica, 2018). 19.

(20) En la gráfica 3 se puede determinar que el 62,45% de la población de Subachoque pertenece a la población rural del municipio. Gráfica 3. Población desagregada por área. (Departamento Administrativo Nacional de Estadistica, 2018) En el municipio de Subachoque se tiene un 0.16% de población étnica según información reportada por el DANE en el año 2018, como se presenta en la gráfica 4. Gráfica 4. Población étnica. (Departamento Administrativo Nacional de Estadistica, 2018) 20.

(21) 4.4.. Marco teórico. 4.4.1. Demanda del agua La demanda total de agua se incrementó de 2012 a 2016 en un 5%. Los sectores con mayor crecimiento fueron piscícolas, hidroenergía y servicios. La estructura de la participación porcentual de los sectores no varía en relación con el 2012, que incluye los mismos sectores, aunque se consideraron nuevas actividades en algunos de ellos como el uso en postcosecha de palma y la inclusión de otros minerales además de oro y carbón. Figura 1. Evolución de la demanda hídrica total en Colombia. (Instituto de Hidrología Metereología y Estudios Ambientales, 2019) 4.4.2. Demanda hídrica total y por sector El comportamiento de la demanda hídrica total del país se ilustra en la figura 1 con la comparación de la demanda total estimada para ENA 2018 con la demanda estimada en los Estudios Nacionales del Agua de 2010 y de 2014. La demanda hídrica decreció entre 2008 y 2012 en 1% y entre 2012 y 2016 creció en 5%. La estructura de participación de los sectores no ha variado significativamente entre el 2008 y 2016 (figura 2). El sector con mayor participación en el uso de agua 2016 es la agricultura con el 43% seguido de hidroenergía y pecuario con 23% y 8% respectivamente. Los porcentajes de participación 21.

(22) de los sectores piscícola y pecuario varían entre 2012 y 2016 debido a cambio en la metodología y el subregistro del sacrificio bovino y porcino. El incremento del 17% en hidroenergía responde a la entrada en funcionamiento de Hidrosogamoso y el incremento del uso de las termoeléctricas asociado como respuesta a los efectos en la hidrología por el fenómeno del Niño.. Figura 2. Evolución de la demanda hídrica por sectores. (Instituto de Hidrología Metereología y Estudios Ambientales, 2019). 4.4.3. Demanda de agua por departamento El uso total de agua por departamento se muestra en la figura 3 con la participación en % de los departamentos. Antioquia, Huila y Santander participan en su orden con (11.3%), (9.5%) y (7.8%) del volumen total de agua demandada en el país durante el año 2016. Cuando se analiza el uso de agua al interior de cada departamento, resalta el uso en agricultura que supera el 20% en todos los departamentos. El uso de agua en hidroenergía y termoeléctricas tiene porcentajes altos en Santander, Norte de Santander, Huila, Córdoba, Cundinamarca, Boyacá, Atlántico y Antioquia. El sector servicios siempre participa con porcentajes que no superan el 7% en el total por departamento. 22.

(23) El ministerio de Ambiente y Desarrollo sostenible, ha venido fortaleciendo el seguimiento frente al tema a través de la información que las autoridades ambientales reportan anualmente, a través del formato “resumen ejecutivo programas de uso eficiente y ahorro del agua (PUEAA)”, en cumplimiento de la Ley 373 1997. Esto ha permitido tener una trazabilidad anual del estado de los programas de uso eficiente y ahorro de agua, la interacción con las autoridades ambientales para articular acciones y promover el tema y en la identificación de las fortalezas y aspectos a mejorar (Ministerio del Medio Ambiente, 2019) Figura 3. Uso total de agua por departamento y distribución porcentual por sectores. (Instituto de Hidrología Metereología y Estudios Ambientales, 2019) 23.

(24) Los usuarios del recurso hídrico son responsables del manejo integral del agua, en este sentido, el Programa de ahorro y uso eficiente del Agua (PUEAA) permite planear y organizar las acciones encaminadas a lograr un consumo consciente por parte de los suscriptores, disminuir las pérdidas en el sistema, proteger las fuentes hídricas de abastecimiento y receptoras de los vertimientos con el ánimo de garantizar la oferta y disminuir los riesgos causados por actividades humanas y eventos naturales que afectan su uso. El interés de la Corporación Autónoma Regional de Cundinamarca CAR es entregar a los usuarios del recurso hídrico una herramienta para planear proyectos viables relacionados con la fuente de abastecimiento, el manejo actual del agua en su sistema, el cauce donde se realizan los vertimientos y el agua lluvia que se precipita en la cuenca. El resultado de la integración de estas partes del ciclo del agua es la implementación de soluciones en uso eficiente y ahorro que permitan mejorar el manejo del recurso que realiza el usuario y los vecinos ubicados en la misma cuenca hidrográfica. Los temas que deben desarrollarse en el PUEAA se organizaron en nueve proyectos donde el usuario debe preguntarse si cuenta con la información suficiente para realizarlos, si presenta problemáticas relacionadas con estos temas para convertirlos en objetivos y definir acciones realizables para alcanzar las metas que se plantee (Corporación Autónoma Regional de Cundinamarca, 2019) Los proyectos son: • • • • • • • • •. Reducción de pérdidas. Uso de aguas lluvias y reúso del agua. Medición. Educación ambiental. Tecnologías de bajo consumo. Protección de zonas de manejo especial. Gestión del riesgo del recurso hídrico. Incentivos tarifarios, tributarios y/o sanciones. Usuarios en la cuenca. 24.

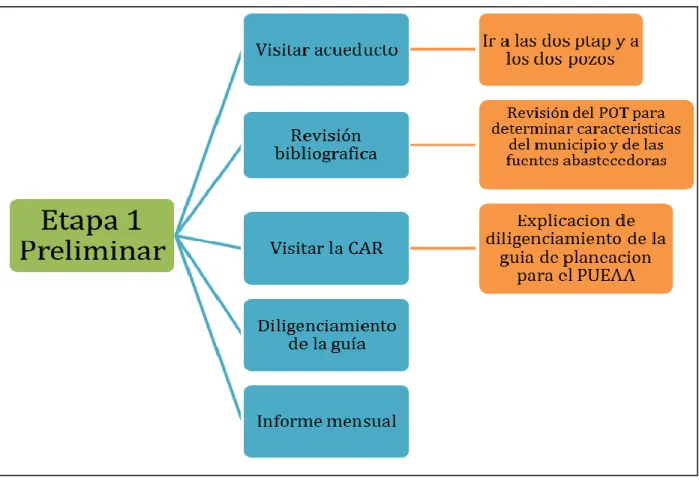

(25) CAPITULO III. 5. METODOLOGÍA. 5.1. Plan general para la formulación de programas para el uso eficiente y ahorro del agua La formulación del acueducto veredal Acuapilas se desarrolló mediante 3 fases: Etapa preliminar: Consta de la revisión bibliográfica, las visitas realizadas a las plantas y a los pozos, información solicitada en la CAR. Figura 4. Etapa 1. Preliminar. (Autores, 2019). 25.

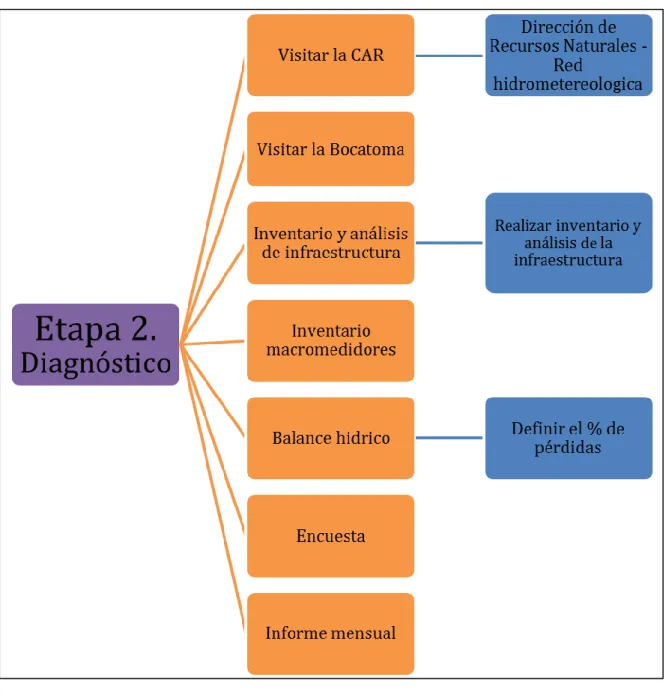

(26) Etapa 2. Diagnóstico: Posterior a las visitas realizadas a las PTAP, se procede a realizar el diagnóstico de cada unidad de acuerdo con lo solicitado en la cartilla de la CAR para acueductos veredales. Figura 5. Etapa 2. Diagnóstico. (Autores, 2019). 26.

(27) Etapa 3. Formulación del PUEAA, consiste en realizar el análisis de la información recolectada para definir los proyectos, y con ellos sus metas, actividades e indicadores.. Figura 6. Etapa 3. Formulación del PUEAA. (Autores, 2019). 27.

(28) CAPITULO IV 6. RESULTADOS Y DISCUSIÓN. 6.1. •. ANÁLISIS Ámbito regional. La identificación y análisis de actores a nivel regional que se presentan a continuación permitirán al acueducto veredal Acuapilas, establecer alianzas estratégicas futuras que permitan el desarrollo del presente programa: 1. ACTOR: Corporación Autónoma Regional de Cundinamarca CAR Bogotá RESPONSABILIDAD Según el artículo 1 de la Ley 373 de 1997, estará a cargo o bajo la responsabilidad del manejo, protección y control del recurso hídrico en su respectiva jurisdicción, aprobarán la implantación y ejecución de dichos programas en coordinación con otras corporaciones autónomas que compartan las fuentes que abastecen los diferentes usos. ROL RELACIONADO CON EL PUEAA Suministro de información sobre la cartilla. PROYECTOS DEL PUEAA. guía para la formulación del PUEAA.. - Todos los proyectos del presente. Acompañamiento en actividades de. programa están relacionados con este actor.. Educación ambiental. 2. ACTOR: UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS RESPONSABILIDAD: Contribuir al mejoramiento económico y social del país y del Distrito Capital, mediante el desarrollo de programas académicos y la realización de actividades de investigación y extensión que permitan la formulación y ejecución de proyectos ambientales seguros,. 28.

(29) económicamente viables y socialmente deseables y equitativos, en el marco de las políticas nacionales y de los acuerdos internacionales vigentes. ROL RELACIONADO CON EL PUEAA Asesoramiento y participación en la. PROYECTOS DEL PUEAA. formulación del PUEAA de acuerdo a los Formulación de los proyectos del presente términos de referencia establecidos por la programa. CAR.. 6.2.. FORMULACIÓN DE LOS PROGRAMAS PARA EL USO EFICIENTE Y AHORRO DEL AGUA DEL ACUEDUCTO VEREDAL DE ACUAPILAS DE SUBACHOQUE. 6.2.1. Formulación del PUEAA. Introducción del PUEAA El recurso hídrico ha tenido manifestaciones preocupantes en temporadas de sequía en las que fuentes hídricas y en algunos casos abastecedoras de la ruralidad del municipio de Subachoque se han visto mermadas en caudal, acontecimiento que se ha acentuado con el pasar de los años. En las veredas del municipio de Subachoque existen diversas actividades para las que el uso del agua es indispensable, la ruralidad tiene usos diversos del agua, pecuarios, para el riego y doméstico, siendo este último el más importante puesto que constituye un derecho humano fundamental. Por lo tanto, desde el acueducto veredal ACUAPILAS existe gran interés en contribuir con mejores prácticas para el uso eficiente y ahorro del agua y el asesoramiento a los suscriptores para lograr el aporte a la mejora del sistema y preservación del fluido. Misión. 29.

(30) El Programa de Uso Eficiente y Ahorro de Agua del acueducto veredal ACUAPILAS existe bajo la necesidad de promover el cuidado del agua mediante el uso eficiente y ahorro, a través la formulación e implementación de acciones que oriente a directivos y suscriptores en prácticas que contribuyan a mitigar la escasez y la prevención del agotamiento del recurso. Objetivos Objetivo general Desarrollar e implementar los proyectos del Programa de Uso Eficiente y Ahorro de Agua del acueducto veredal ACUAPILAS, bajo los lineamientos de la CAR. Objetivos específicos •. Orientar a los suscriptores de las veredas YEGUERA, LAS PILAS, TIBAGOTA Y EL SANTUARIO ACUAPILAS para tomar conciencia en la importancia del uso eficiente y ahorro de agua como recurso vital. •. Diseñar medidas que al ser implementadas promuevan en los suscriptores el uso eficiente y ahorro de agua. •. Determinar lo qué se va a hacer en uso eficiente y ahorro del agua en aspectos técnicos, ambientales y pedagógicos.. Alcance En los siguientes 5 años, el acueducto de Acuapilas de las veredas de la Yeguera, Las pilas, Tibagota y el Santuario Acuapilas, conformará bases y estrategias teniendo en cuenta los lineamientos de la ley 373 de 1997 y aquellas referentes al Uso Eficiente y Ahorro de Agua para cumplir los objetivos planteados y encaminar el acueducto veredal hacia la responsabilidad ambiental y con el recurso hídrico.. Justificación. 30.

(31) El presente es un proyecto de pasantía realizado en el acueducto de las veredas La Yeguera, Las Pilas, Tibagota y el Santuario Acuapilas, ubicados en la zona rural del municipio de Subachoque; el acueducto veredal Acuapilas se encuentra en la formulación del PUEAA en el marco del cumplimiento de los requisitos legales adquiridos con la autoridad ambiental competente; en este caso la CAR de Cundinamarca, en el momento de solicitar los permisos de aprovechamiento del recurso hídrico, en donde se les obliga a dar cumplimiento a disposiciones ambientales como la Ley 373 de 1997 “por la cual se establece el Programa para el Uso Eficiente y Ahorro del Agua (PUEAA)”. La CAR ha manifestado su responsabilidad en solicitar al acueducto veredal Acuapilas, el cumplimiento de las obligaciones establecidas en las resoluciones de las concesiones de agua superficial y las aguas subterráneas otorgadas por la misma, se formularon los programas de uso eficiente y ahorro del agua para el que se destinó los recursos físicos y económicos que se desarrollan en el Anexo 1 y 2 del presente documento. Escenario futuro en alianzas estratégicas del acueducto El acueducto veredal de las veredas de la Yeguera, Las pilas, Tibagota y el Santuario Acuapilas, pretende el establecimiento de estrategias, alianzas y convenios con los actores institucionales que tienen responsabilidad y los que dentro de sus actividades desarrollan labores concernientes al tema del manejo ambiental, el recurso hídrico y acueductos comunitarios, para que con las iniciativas de Uso Eficiente y Ahorro de Agua desarrolladas, se cuenten con su respaldo, apoyo, asesoramiento y/o financiación. Con este tipo de relacionamiento asegurar el éxito del PUEAA de ACUAPILAS, cumplir con la normatividad y los objetivos del mismo.. 31.

(32) Ilustración 1. Área de trabajo. Fuente: Autores 6.2.2. Etapa de diagnóstico del PUEAA del acueducto. Generalidades El acueducto veredal Acuapilas, está constituido legalmente ante cámara de comercio, sus infraestructuras y redes posee información cartográfica específica dado que fue construido hace 25 años y se conoce el trazado de la red en la actualidad. Tabla 2. Información general Acueducto Veredal RAZÓN SOCIAL:. NÚMERO DE IDENTIFICACIÓN TRIBUTARIA- NIT DATOS DEL REPRESENTANTE LEGAL. DATOS DE CONTACTO. CORPORACION PARA LA CONSERVACIÓN Y APROVECHAMIENTO RACIONAL DEL AGUA DE LAS VEREDAS LA YEGUERA, LAS PILAS, TIBAGOTA Y EL SANTUARIO ACUAPILAS 800248997-5 Nombre: Alberto Uribe Arango. Identificación: 19143150. Dirección: Cra 3 N° 2 -49. Correo electrónico: [email protected]. Nombre: Mónica Sandoval. Identificación: 1031132707. Dirección: Cra 3 N° 2 -49. Correo electrónico: [email protected]. MUNICIPIO: Subachoque. Teléfono: 3102624619. Teléfono: 3107547183. VEREDA: Yeguera, Las pilas, Santuario y Tibagota. (Autores, 2019) Historia 32.

(33) ACUAPILAS se constituye el 20 de agosto de 1994 como una corporación civil sin ánimo de lucro, ambientalista no gubernamental, regida por el Título XXXVI del libro I del código civil. Su constitución planea una duración de 100 años y tiene su domicilio principal en el municipio de Subachoque, Departamento de Cundinamarca y podrá realizar sus actividades en otros municipios conjunta o separadamente con entidades públicas o privadas. El objetivo principal de ACUAPILAS se origina en propósitos de recuperación, conservación y aprovechamiento racional del recurso hídrico naciente, corriente y subterráneo dentro del área correspondiente a las veredas denominadas La Yeguera, Las Pilas, Tibagota y El Santuario del municipio de Subachoque. La dirección de la corporación estará a cargo de un consejo de administración compuesto por cinco miembros principales, con sus respectivos suplentes numéricos, designados para un período de 2 años. Actualmente ACUAPILAS cuenta con dos plantas de tratamiento que tratan el agua obtenida de tres fuentes concesionadas por la CAR regional Cundinamarca de la siguiente manera: •. Concesión de agua superficial otorgada mediante Resolución N° 3096 del 20 de septiembre de 2010. Dicha captación se efectúa por medio de las aguas que se filtran en el terreno y llegan a un aljibe (tanque subterráneo) que se encuentra aproximadamente a 10 metros del Rio Subachoque.. •. Concesión de agua subterránea (pozo de extracción) mediante Resolución N° 2827 del 02 de septiembre de 2010.. •. Concesión de agua subterránea (pozo de extracción) mediante Resolución N° 2548 del 10 de agosto de 2010.. 6.2.3. Componente organizacional. Prestación del servicio ACUAPILAS presta el servicio de agua potable a suscriptores de las veredas la Yeguera, las Pilas, Tibagota y el Santuario distribuidos como se muestra en la tabla 3:. 33.

(34) Tabla 3. Prestación del servicio acueducto veredal ACUAPILAS Red de distribución Total puntos de conexión Planta 1 Yeguera 324 Planta 2 el Santuario 67 Total 391 Autores, 2019. Medidores Instalados Del total de los suscriptores del Acueducto veredal ACUAPILAS se discrimina la cantidad de micro medidores instalados, en funcionamiento, cobertura de la instalación y los datos se presentan en la siguiente tabla: Tabla 4. Medidores acueducto veredal ACUAPILAS Red de distribución Planta 1 Yeguera Planta 2 el Santuario Total. Micro medidores instalados 324. Micro medidores en funcionamiento 324. Cobertura de micro medidores 100%. 67. 67. 100%. 391. 100%. 391 Autores, 2019. Facturación de consumos mensuales ACUAPILAS cobra una tarifa básica y partir de ella se facturan los m3 que se consumen como se presenta en la siguiente tabla: Tabla 5. Cobro tarifario acueducto veredal ACUAPILAS Tarifa Fija $ 22.500 Básico (0 a 20 m3) $1.600 3 Complementario (21-40 m ) $2.000 Suntuario (41 m3 en adelante) $5.000 (ACUAPILAS, Informe tarifario año 2019, 2019) 6.2.4. Componente biofísico. 34.

(35) El territorio municipal dada su división política, está constituido por la cabecera municipal, las inspecciones de La Pradera y Guamal, el centro poblado Galdámez y 15 veredas: Pantano de Arce, El Páramo, El Valle, Altania, Llanitos, Tibagota, La Cuesta, Santuario, La Unión, Santa Rosa, Rincón Santo, Canica Alta, Canica Baja, El Tobal, y Cascajal. En la reglamentación para uso del suelo, se zonifica el territorio del municipio de la siguiente forma: •. Zonas de conservación y protección del medio ambiente y los recursos naturales. •. Zonas de protección. •. Zona de distrito de manejo integrado. •. Zonas agropecuarias. •. Zona de esparcimiento. •. Zona de actividad industrial. •. Zona de corredores viales. •. Zona minero extractivas. •. Zona de población rural. El suelo presenta características óptimas para el establecimiento de vegetación permanente, como plantaciones forestales protectoras o protectoras productoras. Adicional las particularidades climáticas, geológicas e hidrológicas hacen que el municipio tenga gran potencial forestal. Con extensas zonas de bosque y vegetación densa la flora y la fauna presente constituye una importante reserva ecológica de la región (Andrea & Diego, 2016). El Instituto Geográfico Agustín Codazzi (IGAC) divide el municipio en dos áreas definidas así: • Altiplano: Zona en la que la altura promedio es de 2.500 m.s.n.m. En esta zona se observan planicies lacustres y terrazas altas, limitadas por cordones montañosos; está localizada al oriente del municipio que corresponde al noreste de la sabana de Bogotá. • Zona Montañosa: En estas zonas encontramos alturas que varían entre los 2.600 y los 3.600 m.s.n.m.; las mayores alturas se presentan en el norte del municipio y en los límites oriental y occidental. 35.

(36) El área cultivada total en el Municipio es de 2.160 Hectáreas de las cuales 2.100 hectáreas son de cultivos transitorios y 60 hectáreas de cultivos permanentes. A nivel económico el uso del suelo del municipio muestra un comportamiento ocupacional en el que el 40% es de uso ganadero, 40% para cultivos bajo cubierta y el sector agrícola y un 20% restante para otras actividades económicas (Andrea & Diego, 2016). Hidrografía El municipio de Subachoque pertenece a la cuenca media del río Bogotá, otras fuentes corresponde a las Cascadas del Guamal; Laguna del Verjón ubicada en la vereda el Guamal, la Laguna Negra, la Laguna Tibagota, ubicada en la vereda del mismo nombre, el Embalse Pantano de Arce que sirve de almacenamiento de agua del acueducto a cargo del municipio. El municipio de Subachoque fue clasificado por la Corporación Autónoma Regional (Corporación Autónoma Regional de Cundinamarca, Boletín Hidrometereológico Jurisdicción CAR, 2018), dentro del rango de precipitación Media, entre los 801 y 1700mm.. •. Aguas Subterráneas:. Para el año de 1993 se realizó por parte de INGEOMINAS y la CAR el estudio para la estimación de recarga y descarga, superávit y déficit, para acuíferos de los depósitos cuaternarios, Formación Tilatá, grupo Guadalupe (Labor y Tierna, Arenisca Dura), los principales resultados mostraron una mayor recarga potencial por precipitación correspondiente al grupo Guadalupe en el que se encuentra el municipio de Subachoque, conformado por las Formaciones Arenisca Dura y Labor y Tierna (Alcaldía Municipal, 2008) Tabla 6. Caracterización Pozos profundos Cuenca. Balance. Terraza. Forma. Forma Labor. Forma. Alta. Tilatá. y Tierna. Arenisca Dura. 27. 20. 4. Área Km2. 400.86. Pozos. 311. Rio. Aljibe. 116. Subachoque. Manantial. 1. 5. 4. Otros. Total. 362 60. 176. 27. 37. 36.

(37) Total. 427. 28. 87. 575. Recarga. 4.076. 81. 25 2.598. 8. 3.308. 10.063. Descarga. 2.950. 1.120. 3.200. 1.277. 8.547. Balance. 1.126. -1.139. -602. 2.031. 1.516. (Alcaldía Municipal, 2008) 6.2.5. Cuenca Hidrográfica Río Bogotá. La cuenca del río Bogotá se encuentra localizada en el departamento de Cundinamarca y junto con los ríos Sumapaz, Magdalena, Negro, Minero, Suárez, Blanco, Gacheta y Machetá, conforma el grupo de corrientes de segundo orden del departamento. Tiene una superficie total de 589143 hectáreas que corresponden a cerca del 32% del total de la superficie departamental. En la figura 7 se presenta la localización de la cuenca dentro de Cundinamarca (Unidad Nacional para la Gestión del Riesgo de Desastres, 2006). El municipio de Subachoque se encuentra ubicado dentro de la cuenca del río Bogotá, con un área total en la cuenca de 17374 hectáreas correspondientes al 89% del área total del municipio en la cuenca. Figura 7. Localización general Cuenca Río Bogotá. (Corporación Autónoma Regional de Cundinamarca, Plan de ordenación y manejo de la cuenca Hidrográfica del río Bogotá , 2006). 37.

(38) El 30% de la cuenca se caracteriza por presentar un relieve Fuertemente Ondulado a Fuertemente – quebrado, con pendientes entre 12 y 25 %; le sigue en importancia el relieve Fuertemente Quebrado con pendientes entre 25 y 50%. Estas condiciones de relieve y pendiente se presentan de forma general en toda la cuenca, con excepción del área comúnmente denominada como sabana y en la parte baja de la cuenca, donde predominan las pendientes entre 0 y 7 % y los relieves planos, ligeramente plano, ligeramente inclinado y ligeramente ondulado (Corporación Autónoma Regional de Cundinamarca, Plan de ordenación y manejo de la cuenca Hidrográfica del río Bogotá , 2006). En la cuenca se registra una precipitación entre 400 y 2200 milímetros anuales, destacándose como las zonas de menor nivel de lluvias la subcuenca río Soacha y parte de las subcuencas río Bogotá sector Salto Soacha, Embalse Muña, río Bogotá Sector Tibitoc – Soacha y río Balsillas. La mayor precipitación se registra en los extremos orientales de las subcuencas Embalse Tominé y río Teusacá. La figura 8 presenta por medio de isolíneas la distribución temporal de los parámetros de precipitación y temperatura. Figura 8. Precipitación y temperatura de la cuenca del Río Bogotá.. (Corporación Autónoma Regional de Cundinamarca, Plan de ordenación y manejo de la cuenca Hidrográfica del río Bogotá , 2006). 38.

(39) La temperatura en la cuenca oscila entre los 6 y 30 grados centígrados, presentándose en el mayor porcentaje de área una temperatura entre 9 y 15 ºC. •. Subcuenca del río Balsillas. La Subcuenca del río Balsillas localizada en la parte centro occidental de la cuenca del río Bogotá (Imagen 3); se caracteriza por relieves montañosos en el sector nororiental con predominio de relieves ondulados, fuertemente ondulados a fuertemente quebrados y escarpados. La altura media de la cuenca es de 2730 msnm, con una temperatura media aproximada de 13°C que permite la presencia de climas fríos, húmedos y secos (CAR, 2015). Imagen 3. Localización general subcuenca río Balsillas.. (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015). La zona de la subcuenca registra volúmenes de precipitación media de 750 mm, evaporación media de 900 mm y humedad relativa de 78.7%; lo que incide en el déficit de agua en el área de influencia. El Río Balsillas lo conforman lo conforman principalmente las corrientes de los ríos Bojacá y Subachoque (Corporación Autónoma Regional de Cundinamarca, 39.

(40) Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015) La subcuenca Río Balsillas, se encuentra ubicada en la cuenca media del río Bogotá, comprende los municipios de Albán, Anolaima, Bojacá, El Rosal, Facatativá, Funza, La Vega, Madrid, Mosquera, Pacho, San Francisco, Sasaima, Soacha, Subachoque, Tabio. Tenjo, Zipacón y Zipaquirá. La Tabla 7 presenta la distribución territorial de los municipios dentro de la cuenca. Tabla 7. Distribución territorial dentro de la subcuenca Río Balsillas. Área Municipio. Total Continua. Albán Anolaima Bojacá El Rosal Facatativá Funza La Vega Madrid Mosquera Pacho San Francisco Sasaima Soacha Subachoque Tabio Tenjo Zipacón Zipaquirá. 147.46 8.29 5445.44 8497.80 15082.72 633.08 16.51 11327.29 3290.15 65.40 147.96 75.13 119.33 16922.28 129.56 31.28 446.07 61.87. Urbana Discontinua. 21.00 27.76 412.06. 41.08 41.08 743.95. 302.91 26.35. 299.57 18.86. 30.94. 50.43. Rural 147.46 8.29 5241.53 8422.96 13926.71 633.08 16.51 10724.81 3244.94 65.40 147.96 75.13 119.33 16840.91 129.56 31.28 446.07 61.87. (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015). El municipio de Subachoque, en el Esquema de Ordenamiento Territorial establece la visión de ser un municipio verde, agrícola y ecológico que cuide los recursos naturales. Adicionalmente, se tiene como objetivo la recuperación de la cuenca hidrográfica del río Subachoque.. 40.

(41) En la Imagen 4 se observan por medio de isolíneas los valores máximos de precipitación, en la parte noroccidental de la subcuenca, en los municipios de Subachoque, El Rosal Y Facatativá, con valores entre los 1000 mm y 1300 mm y disminuyen hacia el sur de la subcuenca. Imagen 4. Isolíneas de precipitación subcuenca Río Balsillas.. (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015). A partir de los caudales medios mensuales aportados por la subcuenca, se definió la oferta hídrica para dos escenarios del ciclo hidrológico (meses secos y meses húmedos), los resultados se presentan en la Tabla 8. Tabla 8. Oferta hídrica de la subcuenca Río Balsillas Código 2120-08. Oferta (m3/s) Cuenca Periodo Periodo Seco Húmedo Rio Balsillas 3,34 7,14. (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015) 41.

(42) Para la estimación de la demanda hídrica se tienen en cuenta variables relacionadas con el uso actual del suelo, los estimativos de la población y de las concesiones otorgadas por la corporación, considerando los usos domésticos (Tabla 9), agropecuario (Tabla 10), industrial (Tabla 11) y ecológico (Tabla 12). Tabla 9. Demanda hídrica uso doméstico de la subcuenca Río Balsillas Cuenca Rio Balsillas. Análisis Demanda Población (habitantes) Demanda m3/s Urbana Urbana Rural Total Rural Total 55,151 25,731 81,355 0,05 0,037 0,087. (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015) Tabla 10. Demanda hídrica uso agropecuario de la subcuenca Río Balsillas Cobertura Total Cultivos varios. Total Área riego área (ha) (ha) 1723,4 1723,4. Módulo (l/s/ha) 0,1. Demanda (m3/s) 0,17. Invernaderos. 2719,5. 906,5. 0,6. 0,54. Patos manejados. 32299,1. 3229,9. 0,8. 2,58. Totales. 36742,1. 3,3. (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015) Tabla 11. Demanda hídrica uso Industrial de la subcuenca Río Balsillas Código. Cuenca Rio. 2120-08. Balsillas. Demanda (m3/s) 0,024. (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015) Tabla 12. Demanda hídrica uso ecológico de la subcuenca Río Balsillas. Código. Cuenca. Demanda (m3/s). 42.

(43) Rio 2120-08. Balsillas. 0,15. (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015) La oferta y demanda hídrica permiten realizar balance (Tabla 13), la cual permite evidenciar condición crítica en los meses secos y dentro de ellos, en el que registra el menor caudal, siendo para la cuenca el mes de febrero con un caudal de 2.57 m3/s. Tabla 13. Balance Oferta- Demanda de la subcuenca Río Balsillas. Periodo Húmedo. Balance (m3/s). Periodo seco. Periodo Húmedo. Total demanda. Q ecológica. Doméstica. Industrial. Cuenca. Agropecuaria. Código. Periodo seco. Oferta (m3/s). Demanda (m3/s). Río 2,300 0,024 0,087 0,15 2,56 3,34 7,14 0,77 4,58 Balsillas (Corporación Autónoma Regional de Cundinamarca, Diagnóstico, prospectiva y. 2120-09. Formulación de la Cuenca Hidrográfica del río Bogotá Subcuencadel río Balsillas, 2015) 6.2.6. Hidrología Río Subachoque. El río Subachoque nace en las montañas al occidente de la cuenca del río Frío, a una altitud de 3450 m.s.n.m., y corre hacia el suroeste unos 45 Km a través del valle del Subachoque, el cual se va ampliando gradualmente, para después doblar al sur, recorriendo aproximadamente 12 Km hasta entrar en los límites de la población de Madrid. Los ríos Subachoque y Bojacá confluyen formando el río Balsillas en los límites con el municipio de Mosquera. El río recorre los municipios de Subachoque (65%), Madrid (21.9%), Facatativá (10.6%), Funza (1.4%) y Mosquera (1.0%). La Tabla 14 muestra los parámetros físicos de la cuenca del río Subachoque. Tabla 14.Parámetros físicos de la cuenca del río Subachoque 43.

(44) Parámetro Unidad Valor 2 Tamaño Km 376.27 Perímetro Km 110.85 Longitud cauce principal Km 156.67 Pendiente cauce % 1.58 Elevación media m.s.n.m. 2773 Número de cauces Unidad 72 Longitud cursos de agua Km 239.79 Densidad ríos Ríos/ Km 2 0.19 Densidad drenaje Km/ Km2 0.64 (Corporación Autónoma Regional de Cundinamarca, Estudio para la reglamentación de las corrientes de uso público, cuencas hidrográficas de los ríos Frío, Subachoque y Bogotá (sector nacimientos río Tibitó) Cuencas ríos Frío, Subachoque y Bogotá, manual del sistema SIGBAF, SIGBAS y SIGBAB. Informe final, 1995) La Tabla 15 se presenta los valores promedio de los caudales mínimos anuales medidos en la Estación meteorológica Pradera, corriente del Río Subachoque en los últimos diez años. Tabla 15. Caudales mínimos mensuales Río Subachoque PROMEDIO (m3/s) AÑO 2008 0,57 2009 0,03 2010 0,05 2011 0,24 2012 0,09 2013 0,04 2014 0,04 2015 0,14 2016 0,13 2017 0,23 2018 0,19 SICLICA - Sistema de Información Climatológica e Hidrológica, CAR, 2019 La Tabla 16 presenta los valores promedio de los caudales máximos anuales medidos en la Estación meteorológica Pradera, corriente del Río Subachoque en los últimos diez años. Tabla 16. Caudales máximos mensuales Río Subachoque AÑO 2008 2009 2010. PROMEDIO (m3/s) 2,05 0,33 1,47 44.

(45) 2011 19,91 2012 2,66 2013 3,13 2014 1,60 2015 0,31 2016 1,17 2017 1,85 2018 0,98 SICLICA - Sistema de Información Climatológica e Hidrológica, CAR, 2019 6.2.7. Balance hídrico del sistema.. El Acueducto verdal carece de reportes de los caudales de las fuentes, a partir de este año se empezó a llevar un registro en planillas. Del registro se identificó fallas en la medición debido a que los datos proporcionados por los macromedidores correspondían a valores superiores a la capacidad de las bombas de extracción lo que indicaba errores en los datos obtenidos. Se realiza cambio del macromedidor ubicado en la bocatoma en inmediaciones del aljibe sin embargo la ubicación del mismo no garantizaba datos del caudal de extracción, fue necesario la desinstalación y nueva ubicación. El balance del sistema no se realizó debido a que no se suministraron los datos necesarios y con validez respecto a las mediciones de los macromedidores, lo cual se deja como recomendación para la implementación del PUEAA en los 5 años siguientes. Hay que tener en cuenta que, de acuerdo a la experiencia con la administración del acueducto, la junta directiva asegura que en época seca se presentan dificultades de abastecimiento en la fuente puesto que la cantidad de agua disminuye en algunos casos hasta el extremo, esta fue una de las razones por las cuales la captación del agua superficial del rio Subachoque ahora se hace por un aljibe. 6.2.8. Análisis fisicoquímicos y bacteriológicos fuente abastecedora.. 45.

(46) Los análisis que se le realizan a la fuente abastecedora se presentan en la tabla N° 17, con su respectivo método de análisis.. Tabla 17. Parámetros fisicoquímicos y bacteriológicos de medición del agua cruda. PARÁMETRO UNIDADES Turbiedad UNT Color verdadero UPC Ph Unidades Conductividad µmhos/cm 25°C Alcalinidad Total mg/L CaCO3 Alcalinidad Hidróxidos mg/L CaCO3 Alcalinidad carbonatos mg/L CaCO3 Alcalinidad Bicarbonatos mg/L CaCO3 Acidez Total mg/L CaCO3 Acidez Mineral mg/L CaCO3 Acidez Sales Hidrolizables mg/L CaCO3 CO2 Libre mg/L CO2 Dureza Total mg/L CaCO3 Dureza Carbonacea mg/L CaCO3 Dureza No Carbonacea mg/L CaCO3 Calcio mg/L CaCO3 Magnesio mg/L CaCO3 Hierro mg/L Fe +2 Manganeso mg/L Mn +7 Amonio mg/L N- NH 4 + Nitritos mg/L N- NO 2Nitratos mg/L N- NO 3Cloruros mg/L CI Sulfatos mg/L SO4Ortofosfatos mg/L PO4 -3 Sólidos Totales mg/L Sólidos Suspendidos totales mg/L Coliformes totales UFC/100 ml (FUNDASES, 2008). MÉTODO Nefelometría Comp. Visual Potenciométrico Electrométrico Titulación Titulación Titulación Titulación Titulación Titulación Titulación Titulación Titulación Titulación Titulación Titulación Titulación Espectrofotometría Espectrofotometría Espectrofotometría Espectrofotometría Espectrofotometría Argentometría Turbidimétrico Espectrofotometría Gravimetría Gravimetría Filtración membrana. En la tabla 18, se presentan los resultados de laboratorio de la muestra de agua cruda del pozo profundo No 2.. 46.

(47) Tabla 18. Análisis fisicoquímicos, bacteriológicos Pozo No 2. PARÁMETRO UNIDADES Turbiedad UNT Color verdadero UPC Ph Unidades Conductividad µmhos/cm 25°C Alcalinidad Total mg/L CaCO3 Alcalinidad Hidróxidos mg/L CaCO3 Alcalinidad carbonatos mg/L CaCO3 Alcalinidad Bicarbonatos mg/L CaCO3 Acidez Total mg/L CaCO3 Acidez Mineral mg/L CaCO3 Acidez Sales Hidrolizables mg/L CaCO3 CO2 Libre mg/L CO2 Dureza Total mg/L CaCO3 Dureza Carbonacea mg/L CaCO3 Dureza No Carbonacea mg/L CaCO3 Calcio mg/L CaCO3 Magnesio mg/L CaCO3 Hierro mg/L Fe +2 Manganeso mg/L Mn +7 Amonio mg/L N- NH 4 + Nitritos mg/L N- NO 2Nitratos mg/L N- NO 3Cloruros mg/L CI Sulfatos mg/L SO4Ortofosfatos mg/L PO4 -3 Sólidos Totales mg/L Sólidos Suspendidos totales mg/L Coliformes totales UFC/100 ml (FUNDASES, 2008). RESULTADO 268 15 6,1 165 48 0 0 48 50 0 0 22 54 48 6 16 38 7,9 0,91 1,41 <0,003 0,25 1,5 7,8 <0,002 132 22 1,4x104. En la tabla 19, se presentan los resultados de laboratorio de la muestra de agua cruda del punto de captación en el Rio Subachoque. 47.

(48) Tabla 19.Análisis fisicoquímicos, bacteriológicos Aljibe, punto de captación Rio Subachoque RESULTADOS PARÁMETRO UNIDADES MÉTODO 18,4 Color UPC Espectrofotometría 58,9 Turbiedad NTU Nefelometría 6,08 pH Unidades Potenciométrico 46,0 Alcalinidad Total mg/L CaCO3 Volumétrico < 4,00 Calcio mg/L Volumétrico Fosfatos mg/L Aci Asc 0,93 Manganeso mg/L Espectrofotometría 0,34 < 0,05 Zinc mg/L Espectrofotometría 32,4 Dureza Total mg/L Volumétrico 10,0 Sulfatos mg/L Turbidimétrico 20,4 Hierro Total mg/L Espectrofotometría 14,1 Cloruros mg/L Argentometría < 2,20 Nitratos mg/L Espectrofotometría < 0,10 Nitritos mg/L Colorimetría < 0,05 Aluminio mg/L Espectrofotometría Conductividad eléctrica µs/cm Electrométrico 120 < 0,10 Fluoruros mg F/L Espectrofotometría Carbono orgánico Combustión de 12,9 total mg/C/L alta temperatura NE 20 Coliformes totales UFC/ml RCP <1 Escherichia coli UFC/ml RCP (FUNDASES, Informe resultados de laboratorio fisicoquimico de aguas , 2019). 6.2.9. Índice de riesgo de la calidad del agua para consumo humano.. El municipio de Subachoque de acuerdo al último reporte del Sistema de Información para la Vigilancia de la Calidad del agua para consumo humano –SIVICAP-, la imagen 5 presenta los resultados para el departamento de Cundinamarca, se observa para el municipio de Subachoque agua para consumo humano sin riesgo.. 48.

(49) Imagen 5. Índice de Riesgo de la Calidad de Agua potable – IRCA Departamento de Cundinamarca marzo, 2019. (Instituto Nacional de Salud SIVICAP, 2019). 6.2.10. Componente operacional. •. Sistema de abastecimiento. •. Captación. El abastecimiento actual del Acueducto Veredal ACUAPILAS proviene de la captación del recurso hídrico de la fuente denominada Río Subachoque y dos pozos profundos, concesiones vigentes otorgadas por la CAR. La captación del Río Subachoque se realiza mediante un aljibe construido por ACUAPILAS, que consiste en la instalación de un tubo perforado de 1 metro de diámetro, a una distancia 49.

(50) de 7 metros del rio, el cual recoge y conserva agua sub superficial, los aljibes sirven como conductos de transmisión y como depósitos de almacenamiento, en la imagen 6 se muestra el rio Subachoque ubicación más cercana al aljibe. Imagen 6. Río Subachoque.. (Autores, 2019) El punto de captación cuenta con las siguientes unidades: •. Tubería de captación: consta de un tubo perforado en concreto de 1 metro de diámetro instado debajo de una capa de gravilla de 2 metros, que permite el almacenamiento del agua.. •. Motor sumergible: con una potencia de 15 HP y 300 metros de altura de cabeza hidráulica.. •. Caja de inspección: caja construida en concreto 1 metro de ancho x 1 metro de largo y 80 centímetros de alto.. •. Caseta de equipos: en ella se encuentra el sistema automatizado que permite el funcionamiento de la bomba sumergible y macro medidor ver Imagen 8.. 50.

(51) Imagen 7. Macro medidor en punto de captación.. (Autores, 2019) •. Válvulas de control: se encuentran instaladas 5 válvulas en este punto de captación que permiten el cierre y control en la extracción del agua ver Imagen 9.. Imagen 8. Válvula de cierre en punto de captación. (Autores, 2019) 51.

(52) Los dos pozos profundos captan acuíferos es decir unidades geológicas productoras de agua subterránea, existentes en rocas fracturadas del grupo Guadalupe (K). El caudal de cada pozo es de un orden de magnitud de 4 a 5 l/s.. La formación del Grupo Guadalupe (K) constituye el flanco occidental del Anticlinal de Tabio en la zona de acción de la Falla de Subachoque, las cuales originan bloques facturados constituidos por areniscas cuarzosas, limolitas silíceas y lutitas arcillosas, hasta más de 400 metros de profundidad (Ingeominas, 2005).. Las areniscas fracturadas y saturadas conforman Acuíferos Las limolitas silíceas micro fracturadas Son capas Semipermeables Las lutitas arcillosas son capas Impermeables. El pozo No 1 está situado sobre la ladera montañosa ubicada al sur del casco urbano de Subachoque. El pozo tiene una profundidad de 305 metros y revestimiento con diámetro de 6 y de 4 pulgadas.. El pozo No 2 está situado sobre la ladera montañosa ubicada al sur del casco urbano de Subachoque, El pozo tiene una profundidad de 300 metros con diámetro interno uniforme de 6 pulgadas.. Planta 1. La Yeguera ➢ Sistema de conducción Condiciones similares a la Planta 1 El Santuario, el agua cruda es transportada hasta la planta de tratamiento a través de una tubería de 3ˮ y 4 ˮ en PVC que funcionan en paralelo y permiten el tratamiento de agua proveniente de las tres fuentes de abastecimiento. •. Distancia: 2 km metros desde aljibe hasta la PTAP. •. Distancia: 5 km desde los pozos subterráneos hasta la PTAP. 52.

(53) •. Unidades: no cuenta con cajas de inspección, ni válvulas de control el sistema de conducción.. Unidades PTAP. ➢ Torre de aireación Al ingreso de la planta, la torre de aireación (Imagen 9), la planta cuenta con dos unidades en funcionamiento.. Imagen 9. Torre de aireación Planta 1. (Autores, 2019) •. Forma: Rectangular. •. Numero de bandejas: 7. •. Largo de bandeja: 1.60m. •. Ancho de bandeja: 1.60m. •. Diámetro de la tubería de entrada: 4ˮ con ramificaciones perforadas. •. Material de construcción: Hierro galvanizado y madera impermeabilizada, con soportes en plástico de 10 centímetros y una separación de 2 centímetros con una distribución en cruz. 53.

(54) •. Soporte metálico: Estructura en ángulo. •. Recubrimiento de pintura: Primer 545 y pintucoat 516. ➢ Equipos de dosificación percloración y coagulación. Se requieren tres sistemas dosificadores para la aplicación de los productos químicos, así: •. Dosificador No 1= percloración – Hipoclorito de sodio. •. Dosificador No 2= Coagulación – Sulfato de aluminio A. •. Dosificador No 3= Desinfección – Hipoclorito de sodio. Cada producto se prepara en un tanque de 500 L, plástico (Imagen 10). Principales características de los dosificadores, son: •. Tipo: accionamiento por medio de bombeo. •. Marca: Agua y ambiente. •. Tubería de aplicación: 1/2ˮ de diámetro. Los puntos de aplicación de los productos químicos, son: •. Percloración: En la torre de aireación. •. Coagulante: en el cono de mezcla. •. Desinfectante: en el cono de mezcla. Imagen 10. Tanques de almacenamiento de productos químicos Planta 1.. (Autores, 2019) 54.
