Caracterización Teórica y Experimental del Diseño de un

Sistema de Freno por Plegado Automático para un

Aerogenerador de Baja Potencia-Edición Única

Title Caracterización Teórica y Experimental del Diseño de un

Sistema de Freno por Plegado Automático para un Aerogenerador de Baja Potencia-Edición Única

Authors Humberto Ibarra Suárez

Affiliation ITESM-Campus Monterrey

Issue Date 2008-05-01

Item type Tesis

Rights Open Access

Downloaded 19-Jan-2017 05:38:41

(3)

CAMPUS MONTERREY

DIVISIÓN DE INGENIERÍA Y ARQUITECTURA PROGRAMA DE GRADUADOS EN INGENIERIA

CARACTERIZACIÓN TEÓRICA Y EXPERIMENTAL DEL DISEÑO DE UN

SISTEMA DE FRENO POR PLEGADO AUTOMÁTICO PARA UN

AEROGENERADOR DE BAJA POTENCIA.

TESIS

PRESENTADA COMO REQUISITO PARCIAL PARA OBTENER EL GRADO ACADÉMICO DE:

MAESTRO EN CIENCIAS

ESPECIALIDAD EN INGENIERÍA ENERGÉTICA

POR

HUMBERTO IBARRA SUAREZ

(4)

CAMPUS MONTERREY

DIVISIÓN DE INGENIERÍA Y ARQUITECTURA PROGRAMA DE GRADUADOS EN INGENIERÍA

Los miembros del comité de esta tesis recomendamos que el presente proyecto de tesis presentado por el Ing. Humberto Ibarra Suárez sea aceptado como requisito parcial para obtener el grado académico de:

Maestro en Ciencias con Especialidad en Ingeniería Energética

Comité de Tesis:

Dr. Oliver Matthias Probst Oleszewski Asesor

Dr. Ciro Ángel Rodríguez González Dr. Hugo Ramón Elizalde Siller Sinodal Sinodal

Aprobado:

Dr. Joaquín Acevedo Mascarúa

(5)

DEDICATORIA

A DIOS,

Porque me permite seguir disfrutando de la vida.

A MIS QUERIDOS ABUELOS, MARIA DEL PILAR, SALOMÉ, EUSTOLIA (†), E ISIDRO,

Por su ejemplo de cariño y unión familiar.

A MIS QUERIDOS PADRES, ANGÉLICA Y HUMBERTO,

A quienes les debo todo lo que soy. Cada una de las letras de este trabajo son para ustedes.

A MIS HERMANAS, ANGÉLICA, MARTHA Y BRENDA, Por todo el cariño y apoyo que me han brindado.

(6)

AGRADECIMIENTOS

A MI ASESOR, EL DR. OLIVER PROBST, por su invaluable asesoría y guía.

A MIS SINODALES, EL DR. CIRO RODRIGUEZ Y EL DR. HUGO ELIZALDE, por compartir su experiencia y conocimientos.

A MIS COMPAÑEROS Y AMIGOS JORGE ELIZONDO, JAIME MARTINEZ, ANGEL VALERIO Y RAFAEL DORREGO, un especial agradecimiento y sincero afecto, por su orientación y valiosas recomendaciones.

A MIS COMPAÑEROS Y AMIGOS, FATIMA CÓRTES, CLAUDIA CAMBERO, DIEGO CÁRDENAS, JUAN PABLO VARGAS, ROMAIN PIQUET, GUILLERMO COLUNGA, GABRIEL TREJO, ALEJANDRO SAUCEDO, LUIS QUINTERO Y JUAN JOSE PADRÓN, por brindarme siempre su amistad y apoyo sincero.

A MI TIO RAFAEL SUÁREZ, quién me proporcionó la camioneta para realizar las pruebas de campo.

(7)

RESUMEN

En este trabajo de tesis se analizó el comportamiento de un sistema de frenado por plegado automático para un aerogenerador de baja potencia, conocido comúnmente como Furling. Se modeló este comportamiento con un enfoque Hamiltoniano usando las Ecuaciones de Lagrange y se realizaron pruebas de campo para cotejar las predicciones del modelo. Se realizaron simulaciones del comportamiento de tres aerogeneradores de baja potencia, incluyendo un aerogenerador de tipo Lenz manufacturado por el grupo de energía eólica del ITESM, analizando los parámetros de tipo geométrico, de aerodinámica y de carga.

Se desarrolló un esquema de pruebas de campo llamado “pruebas de camioneta” en el cuál se detalla el procedimiento de armado de una torre de tres metros sobre la caja de una camioneta para simular lo más real posible, las condiciones de viento deseado. El lugar de pruebas seleccionado constó de un tramo de 1,000m., de los cuáles 500m. era un trayecto plano, suficiente para reportar las mediciones, y se ubicó en Carretera a Potrero Chico, en el Municipio de Hidalgo, Nuevo León. Este esquema de pruebas proporcionó una pauta para analizar otros parámetros no considerados en el sistema de frenado, ya que se midió el efecto de estela del aerogenerador.

(8)

CONTENIDO

Resumen I

Contenido II

Lista de Figuras V

Lista de Tablas IX

CAPITULO 1.- INTRODUCCIÓN 1

1.1 Antecedentes 1

1.2 Clasificación de los sistemas de frenado para aerogeneradores 2

1.2.1 Regulación por frenos aerodinámicos 2

1.2.2 Mediante el control electrónico de la potencia 3

1.2.3 Regulación por desenganche de las palas (Darrieux) 3

1.2.4 Regulación por orientación del rotor 4

1.3 Hipótesis 5

1.4 Objetivos 5

1.5 Importancia del estudio 6

1.6 Limitaciones del estudio 6

1.7 Organización de la tesis 6

CAPITULO 2.- MODELO FURLING 8

2.1 Justificación del modelo 8

2.2 Definición de ejes 8

2.2.1 Matrices de transformación 13

2.3 Geometrías 14

2.4 Energías Cinética y Potencial del sistema 16

2.4.1 Lagrangiano 20

2.5 Momento en eje de Yaw 24

2.6 Momento en eje de Furling 27

2.6.1 Momento por límites 27

2.6.2 Momento aerodinámico por la veleta 28

CAPITULO 3.- EFECTO ESTELA 32

3.1 Antecedentes del efecto estela 32

3.1.1 Definición estela 32

3.2 Déficit de velocidad por la estela 32

3.3 Análisis del déficit de velocidad en la estela por BEM 33

3.4 Diseño de pruebas para la medición del viento en la estela del aerogenerador 34

3.4.1 Procedimiento para mediciones de velocidad en estela 34

3.4.2 Calibración de anemómetros 35

3.5 Resultados de las pruebas de estela 37

3.6 Restricciones del modelo por efecto estela 39

3.6.1 Análisis de la geometría para la estela en aerogenerador Bergey XL.1 40 3.6.2 Análisis de la geometría para la estela en aerogenerador Modelo Lenz y Aeroluz 45

CAPITULO 4.- SIMULACIONES 47

4.1 Casos de Estudio 47

4.2 Simulaciones Aerogenerador AEROLUZ Pro 48

4.2.1 Respuesta del sistema Aerogenerador Aeroluz Pro 48

4.2.2 Correlación del ángulo de Furling con parámetros de diseño 50

4.2.2.1

Ángulo Gamma –

Parámetro L3 50

(9)

4.2.2.4

Ángulo Gamma –

Parámetro A 53

4.2.2.5

Ángulo Gamma –

Parámetro L1 53

4.2.2.6 Ángulo Gamma – Parámetro L2 54

4.2.2.7

Ángulo Gamma –

Parámetro L4 55

4.2.2.8

Ángulo Gamma –

Parámetro L5 56

4.3 Simulaciones Aerogenerador BERGEY XL.1 57

4.3.1 Geometrías y parámetros de diseño Aerogenerador Bergey XL.1 57

4.3.2 Respuesta del sistema Aerogenerador Bergey XL.1 59

4.3.3.2 Ángulo Gamma – Parámetro Mg 62

4.3.3.3 Ángulo Gamma – Parámetro Mt 63

4.3.3.4 Ángulo Gamma – Parámetro A 63

4.3.3.5

Ángulo Gamma –

Parámetro L1 64

4.3.3.6

Ángulo Gamma –

Parámetro L2 64

4.3.3.7

Ángulo Gamma –

Parámetro L4 65

4.3.3.8

Ángulo Gamma –

Parámetro L5 65

4.4 Simulaciones Aerogenerador LENZ 66

4.4.1 Geometrías y parámetros de diseño Aerogenerador Lenz 66

4.4.2 Respuesta del sistema Aerogenerador Lenz 68

4.4.3.2 Ángulo Gamma – Parámetro Mg 70

4.4.3.3 Ángulo Gamma – Parámetro Mt 71

4.4.3.4

Ángulo Gamma –

Parámetro A 72

4.4.3.5

Ángulo Gamma –

Parámetro L1 72

4.4.3.6

Ángulo Gamma –

Parámetro L2 73

4.4.3.8

Ángulo Gamma –

Parámetro L5 74

CAPITULO 5.- DISEÑO DE PRUEBAS EXPERIMENTALES 75

5.1 Justificación de pruebas 75

5.2 Sistemas de pruebas 75

5.3 Diseño de “Pruebas de Camioneta” 76

5.3.1 Armado de torre y aerogenerador en camioneta 76

5.3.2 Armado de Equipo 78

5.3.3 Configuración eléctrica para pruebas 83

(10)

5.4.1 Báscula para medición de fuerza axial 86

5.4.2 Anemómetro para medición de velocidad de viento axial 87

5.4.3 Láser para medición de ángulo de desalineamiento del rotor al actuar el Furling 87

5.5 Esquema de Pruebas 88

5.5.1 Variación de ángulo de Furling (Parámetro Gamma) 88

5.5.2 Variación de la masa de la veleta 90

5.5.3 Variación de Área de la veleta 90

5.5.4 Variación de geometría L3 91

5.6 Sitio de pruebas 91

CAPITULO 6.- ANALISIS DE RESULTADOS 93

6.1 Fuerza del viento en el rotor 93

6.2 Pruebas con resistencias 94

6.3 Pruebas en configuración con baterías 97

CAPITULO 7.- CONCLUSIONES, LIMITACIONES E INVESTIGACIONES POSTERIORES 101

7.1 Conclusiones Generales 101

7.2 Conclusiones de Pruebas 102

7.3 Limitaciones 103

7.4 Investigaciones posteriores 103

REFERENCIAS 104

ANEXO A

ANEXO B

ANEXO C

ANEXO D

(11)

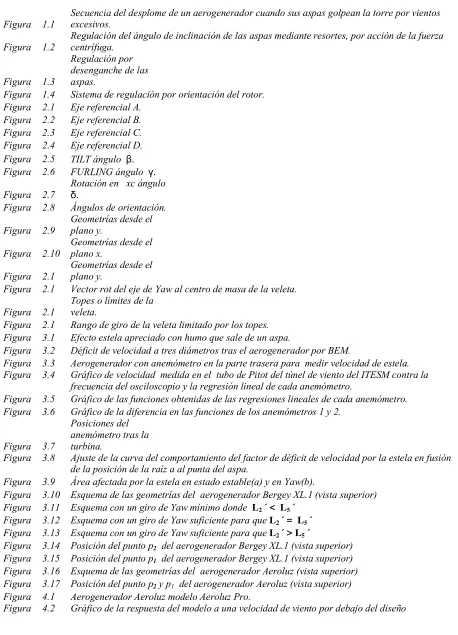

Lista de Figuras
