DISEÑO ASISTIDO POR COMPUTADORA
INGENIERÍA EN INNOVACIÓN AGRÍCOLA Clave de la asignatura: ASQ-1008
UNIDAD NOMBRE TEMAS Y SUBTEMAS 1 Introducción al diseño asistido
por computadora (CAD)
1.5 Trazo de figuras
Trazo de figuras

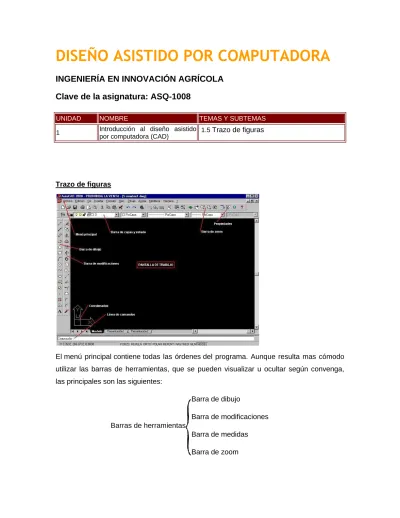

El menú principal contiene todas las órdenes del programa. Aunque resulta mas cómodo utilizar las barras de herramientas, que se pueden visualizar u ocultar según convenga, las principales son las siguientes:
Barras de herramientas
Barra de dibujo
Barra de modificaciones Barra de medidas Barra de zoom
Capas y estado de las mismas Dibujo tridimensional
La Línea de comandos situada en la línea inferior indica la orden que estamos ejecutando y los datos que necesitamos inducir. Permite introducir ordenes escritas desde el teclado
Realización de un ejemplo
En primer lugar, necesitamos conocer a la perfección la forma y medidas que definen nuestra pieza y establecer en ella el mayor número posible de relaciones geométricas, como, por ejemplo:
Los puntos que se encuentran a la misma altura.
Los centros de los arcos y círculos respecto de las demás líneas etcétera.
Pasos que debes seguir con AutoCAD
1º) Definir las capas con las que vamos a trabajar y sus características, como color, tipo de línea, nombre, etcétera. Para crear una capa nueva, pincha en el botón Nueva que aparece al lado de la pantalla descriptiva de las capas. En este ejemplo utilizaremos las siguientes capas:
Capa 0, que no modificaremos.
Capa 1, para líneas auxiliares (Auxiliar).
Capa 2 para las cotas (Cota).
Capa 3, para textos (Texto).
Capa 4, para las líneas de dibujo (Pieza).
A cada capa le asignamos un color, y definimos la Auxiliar con una línea discontinua; para ello hay que cargar ese tipo de línea pulsando en el botón con varias líneas al lado de la barra de Capas, o en Tipo de línea en este menú desplegable, que se obtiene pinchando en el botón Capas señalado en la imagen.
2º) Generalmente, se comienza dibujando líneas, los valores de sus coordenadas se escriben en la línea de comandos según nos lo pide el propio programa. Recuerda que las líneas se crearán en la capa que se encuentre activada en la pantalla en ese momento.
Hay varias formas de introducir el punto inicial y final de un segmento:
Coordenadas absolutas de los puntos: se introducen en forma x, y, referidas al origen (0, 0).
Coordenadas relativas: si delante de las coordenadas que escribimos colocamos el símbolo @, es decir, @x, y, el ordenador entiende que se refieren al último punto que hayamos dibujado en lugar de al punto origen. Suelen ser más fáciles de conocer o de calcular que las coordenadas absolutas.
Referencia a puntos de entidades ya dibujadas en la pantalla. Para ello, hay que activar el menú Herramientas > Referencias a objetos. Entre las opciones que figuran en esta ventana se encuentran Punto final, Punto medio, Perpendicular, Centro, Tangente...
Conviene tener siempre activada esta ventana.
Si nos equivocamos podemos modificar las propiedades de uno o varios objetos seleccionándolos y pulsando el botón de Propiedades. También puede ser conveniente activar Orto y Rejilla
3º) Dibujamos los arcos y círculos eligiendo la opción correspondiente e indicando el centro y el radio
4º) Dibujamos el hexágono eligiendo polígono e indicando el numero de lados y el radio del circulo inscrito o circunscrito
5º) Acotamos, es conveniente sacar la barra de herramientas de cotas
Comandos para dibujar una figura compuesta. Figura No. 5. Recuerde la ubicación del sistema de referencia, éste debe coincidir con el que se fijó en la hoja de papel milimétrico.
line ↵ para dibujar un segmento de línea.
0,0 ↵ primer punto de la figura
@159.75<0 ↵ para dibujar un segmento horizontal (159.75 mm de long. con 0 grados)
@79<90 ↵ para dibujar un segmento vertical (79 mm de long. y 90 grados) line ↵ para dibujar un segmento de línea
0,0 ↵ coordenada inicial.
@87.3<62.78 ↵ dibujo de segmento inclinado
Para dibujar el semicírculo procedemos de la siguiente manera circle ↵ dibujar un círculo.
2p ↵ opción de dibujar el círculo dado dos puntos.
Clic en el punto A primer punto.Ver figura No. 6 Clic en el punto B segundo punto. Ver figura No. 6
Quedando la figura compuesta como se muestra en la figura No. 7
Figura No. 7
Para borrar la parte que no interesa procedemos con lo siguiente
Trim ↵ para cortar el semicírculo que no interesa Clic sobre el segmento vertical (AD) la línea se convierte en línea segmentada Clic sobre la línea inclinada (BC) la línea se convierte en línea segmentada
↵ Para terminar de seleccionar.
Clic sobre el círculo que no se desea
Quedando la figura compuesta como se muestra en la figura No. 8
Debemos crear una región de nuestra figura, procedemos con lo siguiente Región ↵ para seleccionar los elementos
Dar un clic sobre cada elemento dibujado línea AB, línea CD, línea CB y semicírculo
↵ terminamos de seleccionar
Verificar en la zona de comando que indique que se ha creado una región
Para dibujar el círculo central, procedemos con lo siguiente circle ↵ para dibujar el círculo.
99.8,79 ↵ coordenadas del centro.
24.75 ↵ valor del radio.
Quedando la figura compuesta como se muestra en la figura No. 9
Figura No. 9
